射频导纳开关说明书
- 格式：pdf
- 大小：125.98 KB
- 文档页数：3
下载文档原格式
合集下载
L2000射频导纳物位控制器说明书
供电电源： 220VAC 24VDC
选型举例：L2000 - 220VAC / L843 - 150mm - 450mm 上例表示：L2000型射频导纳控制器，供电电源220VAC，为标准探头，探头总长450mm， 保护套长150mm
灵敏度细调
灵敏度粗调
输出状 态指示
杆式标准探头L843
杆式防腐探头L843TS 注：防腐探头必须用法兰安装，法兰尺寸由用户自选，默认标准为DN15PN1.6。 杆式飞灰探头L853
杆式高温探头L864
注： 杆式高温陶瓷探头必须用法兰安装，石棉板隔热密封，法兰尺寸由用户自选， 默认标准为DN15PN1.6。 3
缆式探头L843W
缆式防腐探头L843TW
美国RRINCO公司物位控制器是真正的射频导纳物位控制 器。
仪表特点：
■通用性强： 可应用于各种导电和非导电介质的测量，例如液 体、粘稠物、颗粒、粉末、飞灰。
■可抗粘附： 采用专利的抗粘附电路，可以消除因物料粘附而产 生的虚假信号。
■探头可拆： 控制器与探头之间没有电缆连接，随时可以将控制 器拆除更换维修，不影响进出物料。
或5A，220VAC 延时时间： 0-30秒可调：(开或关) 电源电压： 120/240VAC, 50/60HZ或24VDC 功 率： 3W 外壳标准： 铸铝，标准 环境温度： -40℃～+66℃ 灵 敏 度： 0.5pf～750pf 防 爆： I级，C或D组；II级，E，F或G组。 失电保护： 常开或常闭，现场可切换。 电气接口： 3/4" NPT
220vac24vdc灵敏度细调灵敏度细调灵敏度粗调灵敏度粗调输出状态指示输出状态指示高低位报警选择高低位报警选择输出延时指示输出延时指示24vdc控制器外壳尺寸探头尺寸单位mm
选型举例：L2000 - 220VAC / L843 - 150mm - 450mm 上例表示：L2000型射频导纳控制器，供电电源220VAC，为标准探头，探头总长450mm， 保护套长150mm
灵敏度细调
灵敏度粗调
输出状 态指示
杆式标准探头L843
杆式防腐探头L843TS 注：防腐探头必须用法兰安装，法兰尺寸由用户自选，默认标准为DN15PN1.6。 杆式飞灰探头L853
杆式高温探头L864
注： 杆式高温陶瓷探头必须用法兰安装，石棉板隔热密封，法兰尺寸由用户自选， 默认标准为DN15PN1.6。 3
缆式探头L843W
缆式防腐探头L843TW
美国RRINCO公司物位控制器是真正的射频导纳物位控制 器。
仪表特点：
■通用性强： 可应用于各种导电和非导电介质的测量，例如液 体、粘稠物、颗粒、粉末、飞灰。
■可抗粘附： 采用专利的抗粘附电路，可以消除因物料粘附而产 生的虚假信号。
■探头可拆： 控制器与探头之间没有电缆连接，随时可以将控制 器拆除更换维修，不影响进出物料。
或5A，220VAC 延时时间： 0-30秒可调：(开或关) 电源电压： 120/240VAC, 50/60HZ或24VDC 功 率： 3W 外壳标准： 铸铝，标准 环境温度： -40℃～+66℃ 灵 敏 度： 0.5pf～750pf 防 爆： I级，C或D组；II级，E，F或G组。 失电保护： 常开或常闭，现场可切换。 电气接口： 3/4" NPT
220vac24vdc灵敏度细调灵敏度细调灵敏度粗调灵敏度粗调输出状态指示输出状态指示高低位报警选择高低位报警选择输出延时指示输出延时指示24vdc控制器外壳尺寸探头尺寸单位mm
Drexelbrook 射频导纳物位开关安装调试说明介绍
Drexelbrook Engineering RF(射频导纳)连续物位控制Drexelbrook 508-45,-46,-47,-49系列物位变送器安装调试说明书TM该系列产品采用408-8202 Cote-Shield 系列电子单元408-8232 Cote-Shield TM一．拆箱小心的打开包装箱并除去包装箱内的填充物，仔细核对装箱单上的每项条款，包括仪表型号、安装附件、说明书等，若发现有缺货、与装箱单不符或破损现象，请立即与我公司联系。
二．查看说明书该说明书包括仪表的技术参数、安装及调试规范，请仔细阅读说明书中的每一项内容，如对说明书中的内容有不明白的地方，可以打电话或传真的方式与我公司联系。
508系列射频导纳物位计包括1个传感元件,1个电子单元及1套壳体, 分体型还包括1条连接传感元件与电子单元的信号电缆。
三．技术参数1. 电源： 11.5～50VDC2．输出：4～20mA3．环境温度： -40～65℃4.最大负载：24VDC时625Ω5．响应时间：标准0.2秒0.5～30秒（可调）6．线性度：±0.25%7．温度影响：±0.25%/30℉或±0.1PF8．电源电压影响： 0.2%9.火花保护：标准10A 加防护器100A10．电器接口：3/4″NPT11. 分体电缆：标准长度为7.65米，最长45.7米(仅对分体)普通型耐温71℃，高温型232℃可选12．传感元件安装：3/4" NPT或法兰安装13. 外壳：FM认证。
符合NEMA1-5&12、NEMA4X的防爆标准,符合1区Ⅰ级A、B、C、D组；Ⅱ级E、F、G级和Ⅲ级所有级别防爆14. 防爆区域等级: 电缆、传感元件在 1 区、2 区的所有组别本安,在防爆外壳内的电路单元在1区C、D、E、F、G组本安四．安装1．电脱、三相分离器安装在油田上主要是用来测量油水界面，可安装在三相分离器、游离水、热脱、化脱及电脱盐等脱水器，也可用于沉降罐、污水罐、好油罐、缓冲罐等界面的测量。
e+h射频导纳料位开关中文说明书

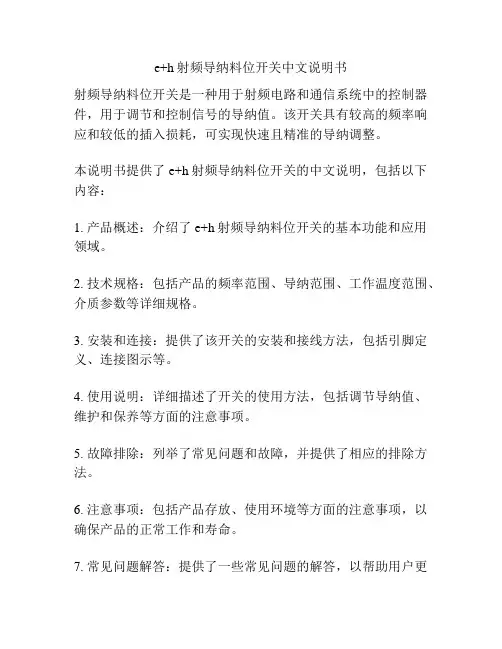

e+h射频导纳料位开关中文说明书
射频导纳料位开关是一种用于射频电路和通信系统中的控制器件，用于调节和控制信号的导纳值。
该开关具有较高的频率响应和较低的插入损耗，可实现快速且精准的导纳调整。
本说明书提供了e+h射频导纳料位开关的中文说明，包括以下内容：
1. 产品概述：介绍了e+h射频导纳料位开关的基本功能和应用领域。
2. 技术规格：包括产品的频率范围、导纳范围、工作温度范围、介质参数等详细规格。
3. 安装和连接：提供了该开关的安装和接线方法，包括引脚定义、连接图示等。
4. 使用说明：详细描述了开关的使用方法，包括调节导纳值、维护和保养等方面的注意事项。
5. 故障排除：列举了常见问题和故障，并提供了相应的排除方法。
6. 注意事项：包括产品存放、使用环境等方面的注意事项，以确保产品的正常工作和寿命。
7. 常见问题解答：提供了一些常见问题的解答，以帮助用户更
好地使用该产品。
该说明书详细、清晰地介绍了e+h射频导纳料位开关的各项信息和使用方法，对用户了解和使用该产品具有重要的指导作用。
(完整word版)射频导纳开关说明书
(完整word版)射频导纳开关说明书射频导纳开关说明书一、概述MIK—JH系列射频导纳物位控制器是我公司科研人员在总结国内外大量物位仪表的基础上开发成功的，其技术性、测量可靠性，已在大量应用中得到了充分体现。
广泛适用于各类料仓、容器、管道的料空料满测量，上、下限自动报警或检测。
报警时可输出继电器开关信号,经中间继电器或直接与启动设备连锁，可实现上料、下料的自动控制。
二、产品特点1.安装调试简易：全密封一体化安装结构，全部采用数字集成电路，无任何机械可动部件.一经安装校零无需多次调试。
2.低温漂:采用数字电器，与现有产品比较，大幅降低环境温度、湿度对仪表进行的影响，换季无需调零。
先进的电路设计能避免物料粘附在探头所产生的虚假信号,又能抗各种波动所造成的影响。
3.现场适应性强：可在高温、高压、大粉尘、高粘度的场合中对固体及液体物料进行检测。
4.一次性校零:由于采用数字电路,使用户可以在空仓的状态下一次完成校零.三、适用领域a)电力工业：输煤系统、除灰系统（灰斗、仓泵、灰库）b)建筑工业: 水泥厂c)食品工业：面粉罐、包装料斗d)制药工业:原料贮仓、配料混合罐e）造纸工业：木屑仓、液罐四、工作原理由电子线路产生一个高频信号,送至测量电极与保护电极，当物料位置改变时，就把这一变化反馈给电子线路，而电子线路通过容抗和阻抗的综合变化信号与基准信号作比较,当两信号相差达到一定大小时，就改变继电器的输出状态,从而指示物位变化。
五、技术参数a)控制部分1。
电源：220V AC±10%,50/60HZ；24V DC±10％；2。
触点容量： 250V AC 5A；3。
功耗：最大2.5W; 灵敏度:≤0。
3PF；4. 输出继电器:单刀双掷；5. 环境温度：-40～65℃；温度影响：0.3PF/30℃；6。
校准:按键校零灵敏度设置：设置范围为1-9档；7。
开关延时设置：延时值范围为0—59秒;8.报警形式：可选上限或下限；9:外壳防护标准：符合NEMAI-5.4X和12＆13（IP65）的防护标准。
射频导纳开关说明书Z03
Z03系列电容式物位开关安装调试说明书天津滨海耐特自动化仪表有限公司天津市华苑产业区榕苑路16号D2座四层D单元 300384 电话：86-22-83711350/51/52/53 传真：86-22-83711382 网址： Email：service@一. 拆箱小心的打开包装箱并除去包装箱内的填充物，仔细核对装箱单上的每项条款，包括仪表型号、安装附件、说明书等，若发现有缺货，与装箱单不符或破损现象，请立即与我公司联系。
二. 查看说明书该说明书包括仪表的技术参数、安装及调试规范，请仔细阅读说明书中的每一项内容，如对说明书中的内容有不明白的地方，可以打电话或传真的方式与我公司联系。
Z03系列物位计包括1个传感元件，1个电子单元及1套壳体，分体型还包括1条连接传感元件与电子单元的信号电缆。
三．技术参数1. 普通供电：220VAC、110VAC、24VDC智能供电：50～260VAC，50/60Hz. 5W最大22～50VDC，3W最大，极性自适应2．输出：DPDT继电器3. 触点容量：120VAC 5A 有感；240VAC：1A有感4．环境温度：-40～75℃5．延时（可选）：0～55秒6．分辨力：小于0.3pF，或调节设定电位器使红、绿指示灯由红转换为绿，转换角度小于90度。
7．高低位报警：现场可设置为HLFS（高位报警方式）或LLFS（低位报警方式）8．温度影响：0.15pF/30℃9. 稳定性：0.1pF/6个月（最大漂移）10.安全栅：内置三重防护安全栅11. 静电火花防护：10A（内置）；100A（外加防护电路）12．电器接口：3/4″NPT13．过程连接：螺纹或法兰安装14．分体电缆：标准长度为4.5米，最长45米（仅对分体）。
普通型耐温71℃。
15. 外壳防护：IP6516. 防爆区域等级：ExdⅡCT4四．安装请用户按照本说明书中的安装规范进行安装：根据现场的不同情况可分为整体安装和分体安装。
射频导纳料位开关使用说明书.
4)若安装在非金属容器内，应有良好的接地；如安装在钢筋混凝土料仓内，仪表接地端应与其中的钢筋连接；
5)有异物落下或物料冲击的情况时，应加装防护罩，防护罩可采用圆和半圆形的钢管或
角铁，并应具有良好强度（当防护罩距离探杆小于100mm时，应重新调节灵敏度）；见图3(e)
6)测液状物位时，物料密度应大于240Kg/m3;
GNDL1L2
GNDL1L2
123456789123456789
地零相220V AC-+24V DC
2、标定及调节试
仪表在出厂时已按一般状况标定完毕，也可根据现场需要自行标定。1.一般标定步骤：
1）确定物料在传感器探杆之下，并且应大于100mm；
2）逆时针调节灵敏度电位器，使指示灯点亮；（LED指示灯状态同继电器状态）。3）再顺时针旋转电位器使指示灯灭，指示灯灭后顺时针方向再旋转半周，标定完成。3、安装
射频导纳料位开关使用说明
1、电源接线
拧开上盖，可看到内部结构及端子板。见图6；1.电源为220V AC时，电源接入端子L1、L2上；
2.电源为24V DC时，电源负接GND上，电源正接L2上。SERIAL NO.SERIAL NO. WHENPOINTWHENPOINT
OUTOUT
240VAC,5 Watt24VDC,5 Watt
DE系列射频导纳物位计传感探杆可采用螺纹安装或法兰安装，（见图2）也可自行制作。传感探杆安装螺纹为标准3/4NPT管螺纹，一般采用与水平方向成5度倾斜角安装或垂直安装。
图2
安装注意事项：
1)不要使壳体与探杆之间有较大的扭力；
2)探杆端部应与容器间的距离大于100mm；见图3(a、b) 3)探杆应安装在远离进料口处，见图3(c、d)
5)有异物落下或物料冲击的情况时，应加装防护罩，防护罩可采用圆和半圆形的钢管或
角铁，并应具有良好强度（当防护罩距离探杆小于100mm时，应重新调节灵敏度）；见图3(e)
6)测液状物位时，物料密度应大于240Kg/m3;
GNDL1L2
GNDL1L2
123456789123456789
地零相220V AC-+24V DC
2、标定及调节试
仪表在出厂时已按一般状况标定完毕，也可根据现场需要自行标定。1.一般标定步骤：
1）确定物料在传感器探杆之下，并且应大于100mm；
2）逆时针调节灵敏度电位器，使指示灯点亮；（LED指示灯状态同继电器状态）。3）再顺时针旋转电位器使指示灯灭，指示灯灭后顺时针方向再旋转半周，标定完成。3、安装
射频导纳料位开关使用说明
1、电源接线
拧开上盖，可看到内部结构及端子板。见图6；1.电源为220V AC时，电源接入端子L1、L2上；
2.电源为24V DC时，电源负接GND上，电源正接L2上。SERIAL NO.SERIAL NO. WHENPOINTWHENPOINT
OUTOUT
240VAC,5 Watt24VDC,5 Watt
DE系列射频导纳物位计传感探杆可采用螺纹安装或法兰安装，（见图2）也可自行制作。传感探杆安装螺纹为标准3/4NPT管螺纹，一般采用与水平方向成5度倾斜角安装或垂直安装。
图2
安装注意事项：
1)不要使壳体与探杆之间有较大的扭力；
2)探杆端部应与容器间的距离大于100mm；见图3(a、b) 3)探杆应安装在远离进料口处，见图3(c、d)
射频导纳说明书
4.1 拆箱........................................................................................................................................... 8 4.2 安装要求................................................................................................................................... 8 4.3 整体型系统安装....................................................................................................................... 9 4.4 分体型系统安装....................................................................................................................... 9 4.5 传感器的安装......................................................................................................................... 10 4.6 典型安装...............................................................................................................
e+h射频导纳料位开关中文说明书
e+h射频导纳料位开关：让物料的控制更加精准在工业生产中，物料的控制是非常重要的一环节。
而e+h射频导纳料位开关的出现，让这一环节变得更加精准。
e+h射频导纳料位开关的中文说明书详细介绍了它的工作原理、特点以及应用场景。
本文将以此为中心，进一步阐述e+h射频导纳料位开关的优势以及未来的发展趋势。
e+h射频导纳料位开关的工作原理e+h射频导纳料位开关是一种非接触式的物料控制设备。
它利用微波信号来检测物料的存在与否，从而实现对物料的控制。
e+h射频导纳料位开关的工作原理可以简单地概括为：当微波信号遇到物料时，部分信号会被反射回来，这些反射信号会被e+h射频导纳料位开关接收并处理。
通过处理后，e+h射频导纳料位开关可以判断物料的存在与否，从而实现对物料的控制。
e+h射频导纳料位开关的特点e+h射频导纳料位开关具有以下特点：1.非接触式控制：e+h射频导纳料位开关不需要与物料接触，从而避免了物料对设备的损坏以及污染。
2.精准控制：e+h射频导纳料位开关可以对物料进行精准的控制，从而提高了生产效率。
3.安全可靠：e+h射频导纳料位开关采用微波信号进行控制，不会对人体造成伤害，同时也可以避免因接触式控制而引起的安全隐患。
4.高度可定制化：e+h射频导纳料位开关可以根据不同的应用场景进行定制化设计，从而满足不同的需求。
e+h射频导纳料位开关的应用场景e+h射频导纳料位开关在工业生产中有着广泛的应用场景。
例如，在化工、食品、医药等行业中，e+h射频导纳料位开关可以用于对液体、粉末、颗粒等物料的控制。
在石油、天然气等行业中，e+h射频导纳料位开关也可以用于对油气的控制。
e+h射频导纳料位开关在各个行业中都有着广泛的应用。
未来的发展趋势随着工业生产的不断发展，e+h射频导纳料位开关也在不断地发展和改进。
未来，e+h射频导纳料位开关将会有以下发展趋势：1.智能化：e+h射频导纳料位开关将会越来越智能化，可以通过互联网进行远程控制和监测。
RF系列射频导纳物位计说明书
以人为本臻求完美RF系列射频导纳物位控制器使使用用说说明明书书RF系列射频导纳物位控制器一、概述RF系列射频导纳物位控制器是用于检测料仓、料槽或其它容器中带粘附性的液体、固体颗粒、粉尘、其它混合浆料等料位的位式控制仪表。
亦可用于两种不同液体之间界面测量 如油水界面测量。
RF系列射频导纳物位控制器具有校准简单快捷、产品性能稳定、各种型号通用性强、安装方便、外形美观等优点。
可广泛用于石油、化工、冶金、电力、医药、食品、造纸、建材等工业领域。
且控制器可与PLC可编程控制器或DCS集散控制系统配套使用 实现工艺流程的自动检测和自动控制。
二、工作原理1.RF系列射频导纳物位控制器是利用高频技术 由电子线路产生一个小功率射频信号于探头上 探头作为敏感元件 将来自物位介电常数引起的信号变化反馈给电子线路 由于这些变化包括电容量和电导量的变化 因而电子线路中处理的是电抗 容抗和阻抗的综合变化的信号 信号 2.电抗的变化又引起了极棒上高频信号的相位发生变化。
因此极棒上的高频信号与电子线路中的基准信号的相位差也随之发生变化 该变化经处理后 驱动输出电路发出报警信号 从而达到检测料仓有无物料。
3.RF系列射频导纳物位控制器采用三端Cote – Shield 技术 排除探测极棒上粘附物料对控制作用的影响。
电子线路中产生的高频信号 一路直接送往探测极棒上 另一路经过一个RF电压跟随器送往防粘附保护套上。
其大小相位都是与加在探测极棒上的- 1 - 故障现象可能故障排除方法料位未到已经报警红灯亮 灵敏度太高适当降低灵敏度或重新调整极端堆积料过多 抗粘附失败重新调校或清洁探头探头短路或保护套断路检查探头和保护套接线电子单元损坏更换电子单元料位已到没有报警 红灯不亮 灵敏度太低适当提高灵敏度或重新调校探头断路检查探头接线接地不良检查仪表设备接地情况电子单元损坏更换电子单元红灯亮、灭交替闪烁灵敏度处于临界状态适当降低、提高灵敏度或重新调校探头或保护套接线不良检查探头或保护套接线在液体、搅拌料、界面中测量设定增加仪表延时时间- 14 - 八、故障排除8.1电源故障如果仪表出现故障时 请立即检查电源是否符合要求 电源接线是否符合规范 只有当电源正确后 才能进行以下故障排除过程 当仪表出现如下情况时请对照检修 故障现象可能故障排除方法绿灯总不亮电源断路短路或仪表电子单元损坏检查电源或更换电子单元绿灯闪烁电源接触不良或仪表电子单元损坏检查电源或更换电子单元仪表已报警 控制室未报警继电器损坏或接线错误检查继电器输出和重新接线仪表未报警 控制室已报警继电器常开常闭接线接反检查继电器输出和重新接线8.2探头故障首先请检查探头的安装是否满足安装的技术要求 只有探头正确安装后 才能进行以下故障排除过程 其次请确定物料是否已经处在所描述故障的位置上 否则以下现象属正常现象 当料位位置已确定而仪表出现以下情况时请对照检修 - 13 - 信号相同。
射频导纳料位开关操作说明
◆对 304SS 和 PTFE 材 ◆对 304SS 和硅胶材料 ◆ 对 304SS 和陶瓷材
料腐蚀的介质
腐蚀的介质
料腐蚀的介质
◆ 25℃/1.6MPa
◆ 100℃/1.0MPa
◆25℃/00℃/1.0MPa
◆ 650℃/常压
外形图
KFL3050系列 典型应用 ◆长量程应用
仪表采用常规逻辑方式，红灯亮时，继电器处于失电状态（复位），通常此状态单元表示报警（在 断电时，继电器也处于失电状态，此时红灯不亮）。
高位报警方式通常用于高位报警，正常时传感器不接触物料，即物位低于传感器位置。 低位报警方式通常用于低位报警，正常时传感器接触物料，即物位高于传感器位置。 有时高低位报警方式也用于现场选择是常开报警，还是常闭报警。但是不推荐这样使用，因为这样 失去了故障保险功能。
KFL3060系列 ◆腐蚀性介质 ◆ 粘稠液体 ◆与 FEP 兼容介质
不能应用 耐温耐压
◆ 对 304SS 和 PPS 材 料腐蚀的介质 ◆ 25℃/1.6MPa ◆100℃/1.0MPa ◆230℃/常压
◆100℃/4.0MPa
KFL3070 系列 ◆腐蚀性介质 ◆ 粘稠液体 ◆与 FEP 兼容介质 ◆罐体为绝缘材质
电源接线
在打开仪表防爆壳体之前，一定要确信电源线未供电并且继电器接线端已断电10 分钟以上！！在 电源接线之前，一定要确信电源线未供电并且继电器接线端已断电！！
在危险环境中每一与防爆外壳相连的接线必须配有一经认证过的密封配件即隔爆型填料或防爆钢 管密封接头。
所有电源接线均接至电子单元正面左侧的端子板上。如图电源接线图。电源线接线方法： 1） 拧开壳体上盖，将电源线穿过电气进线口伸入壳体； 2） 将引线接于单元上的相应的接线端子中，并确认无误； 3） 调节电源线长度至适当尺寸，将电缆密封接头拧紧； 4） 将壳体上盖拧紧。
Solution6502智能型两点控制射频导纳物位开关使用说明 Rev. G

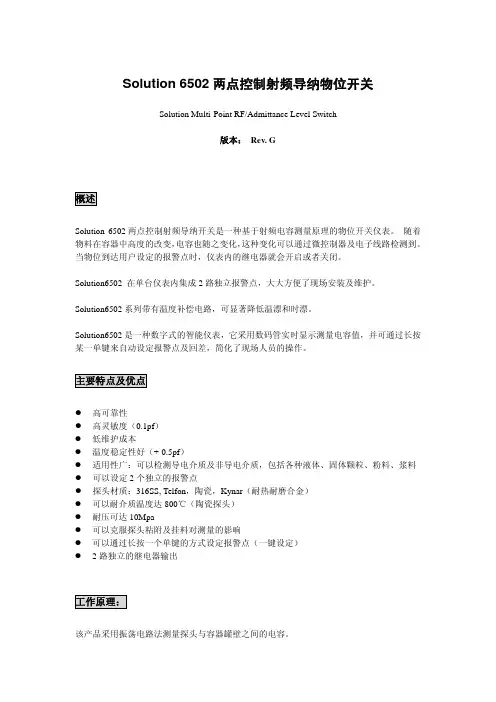

S olution 6502两点控制射频导纳物位开关Solution Multi-Point RF/Admittance Level Switch版本： Rev. G概述Solution 6502两点控制射频导纳开关是一种基于射频电容测量原理的物位开关仪表。
随着物料在容器中高度的改变，电容也随之变化，这种变化可以通过微控制器及电子线路检测到。
当物位到达用户设定的报警点时，仪表内的继电器就会开启或者关闭。
Solution6502 在单台仪表内集成2路独立报警点，大大方便了现场安装及维护。
Solution6502系列带有温度补偿电路，可显著降低温漂和时漂。
Solution6502是一种数字式的智能仪表，它采用数码管实时显示测量电容值，并可通过长按某一单键来自动设定报警点及回差，简化了现场人员的操作。
主要特点及优点●高可靠性●高灵敏度（0.1pf）●低维护成本●温度稳定性好（+-0.5pf）●适用性广：可以检测导电介质及非导电介质，包括各种液体、固体颗粒、粉料、浆料●可以设定2个独立的报警点●探头材质：316SS, Telfon，陶瓷，Kynar（耐热耐磨合金）●可以耐介质温度达800℃（陶瓷探头）●耐压可达10Mpa●可以克服探头粘附及挂料对测量的影响●可以通过长按一个单键的方式设定报警点（一键设定）●2路独立的继电器输出工作原理：该产品采用振荡电路法测量探头与容器罐壁之间的电容。
探头-罐壁电容与内部电路构成改进型Colpitts振荡回路，当介质高度改变时，该电容随之变化，导致振荡频率发生改变。
这个频率信号由微控制器采集后转化成电容值显示。
同时，微控制器将根据测量电容值与设定的报警点，设定继电器输出。
与其他电容测量方法比较，振荡电路法的测量值较稳定，响应时间快。
技术指标●环境温度： -30～70℃●环境湿度：≤95%RH●外壳防护等级：IP66●电源：220V AC (85~265V) 或24V DC (18-36V)●继电器触点容量：⏹普通型：220V AC/3A 或 24V DC/3A⏹大容量型： 220V AC/5A 或24V DC/5A●相对对介电常数：ε≥ 1.5，ε<1.5时建议使用辅助电极。
ABM系列__射频导纳开关__说明书
第一部分
概述
A．基本概述..............................................................................31 B．功能描述..............................................................................31 C．探头说明............................................................................. 34 第二部分 技术规范 1．AR-200/300 料位控制器.................................................... 36 2．AR 系列传感器探头温度压力对照表................................ 37 第三部分 安装
ABM AR level switch instruction manual
Section One Description
A. General Description
The ABM AR-200/300 is a low-cost, adjustable, RF Impedance point level controller. It may be used, in conjunction with any AR Series Sensor Probe, to detect the presence or absence of process material within a storage vessel.AR-300 is special used for high temperature and abrasion place. The basic instrument consists of an electronic chassis within a heavy-duty, cast aluminum, weatherproof, explosion-proof housing. The housing has a removable lid that exposes the electronic chassis. The chassis is composed of two circular printed circuit boards, which are held together by a removable system of mechanical spacers, and electrical interconnects. The chassis is easily removed from the instrument housing, allowing convenient replacement, should troubleshooting be required. The housing, with internal electronic chassis, attaches directly to any one of the AR Series point level probes. Simply screwing the housing directly onto the probe upper hub NPT fitting makes an electrical and mechanical probe connection. The probe lower hub NPT fitting threads directly into the storage vessel, thus allowing probe entry into the vessel, as well as, mechanically and electrically securing the electronic housing and probe to the vessel construction. The electronic chassis performs the RF impedance measurement, and compares the measurement with a set point established by the coarse and fine sensitivity adjustments on the top of the chassis. The set-point adjustment is established by making adjustments with actual presence and absence of process material in the storage vessel. When the vessel's condition changes relative to the
UDC20001B射频导纳料位计中文说明书(参考Word)
一、概述UDC-2000系列射频导纳物位控制器是我公司科研人员在总结国内外大量物位仪表的基础上开发成功的，其技术先进性、测量可靠性和稳定性，已在大量应用中得到了充分体现。
广泛适用于各类料仓、容器、管道的料空料满测量，上、下限自动报警或检测。
报警时可输出继电器开关信号，经中间继电器或直接与启动设备连锁，可实现上料、下料的自动控制。
二、产品特点1．免于维护全密封一体化安装结构，全部采用数字集成电路，无任何机械可动部件。
一经安装校零,无需维护。
2．低温漂采用数字电路，与现有产品比较，消除了环境温度、湿度对仪表运行的影响，换季无需调零。
先进的电路设计能避免物料粘附在探头上所产生的虚假信号，又能抗各种波动所造成的影响。
3．现场适应性强可在高温、高压、大粉尘、高粘度的场合中对固体及液体物料进行检测。
4．一次性校零由于采用数字电路，使用户可以在空仓的状态下一次完成校零。
三、适用领域a）电力工业：输煤系统、除灰系统（灰斗、仓泵、灰库）b）建筑工业：水泥厂c）食品工业：面粉罐、包装料斗d）制药工业：原料贮仓、配料混合罐e）造纸工业：木屑仓、液罐四、工作原理由电子线路产生一个高频信号，送至测量电极与保护电极，当物料位置改变时，就把这一变化反馈给电子线路，而电子线路通过容抗和阻抗的综合变化信号与基准信号作比较，当两信号相差达到一定大小时，就改变继电器的输出状态，从而指示物位变化。
五、主要技术指标a)控制部分电源：220V AC±10％，50/60HZ；24V DC±10％功耗：最大2.5W校准：按键校零灵敏度设置：设置值范围为1—9档开关延时设置：延时值范围为0—59秒报警形式：可选上限或下限外壳标准：标准精密铸铝b) 探头部分（标准探头）：外型尺寸：长度为550mm，探头直径为10mm。
安装接口：34〞NPT 316不锈钢或114〞NPT铝合金接头。
探头材料：不锈钢极棒探头耐温：－40℃至＋250℃探头耐压：2.5MPa六、仪表尺寸图以下尺寸标注为标准探头（单位：mm）其中L为物位控制器总长，S为探头长度，G为保护套长度，H为加长管长度，可以根据用户要求任意加长、缩短。
射频导纳物位开关说明书
射频导纳物位开关说明书上海展唯电子科技有限公司射频导纳物位开关说明书一、工作原理射频导纳料位计是我公司基于射频（RF）技术引进研究而成的，防粘附、更可靠，适用性更广的物位控制器：将一高频无线电波施加在探头上，当物料位置发生变化时，仪表的探头和容器壁以及被测物料形成导纳值相应发生变化，这一变化被电路检测后通过仪表内的变化，并转换成相关的信号输出供远程控制或报警使用。
仪表独特的电路设计（利用等电位原理），可以使测量电路彻底消除探头上物料的堆积对测量的影响，从而正确反映出实际的物位而不是粘附在探头堆积的物料。
二、主要特点通用性强：广泛用于各场合，飞尘，颗粒，粉体、液体，粘稠、导电、不导电物料。
抗粘附性：独特的电路设计使测量电路对探头上堆积的物料忽略不计并自动校正。
功能强大：输出触点容量大，并有指示灯显示状态，0-30秒可消除物料波动的影响。
断电保护：常开或常闭（可现场切换)技术说明电源电压：220VAC/24VAC/24VDC功率：4W继电器输出:5A/240VAC，两组常开、常闭触点灵敏度：0.3pf-750pf探头材质：SUS304/SUS316/Teflon环境温度：-40-80延迟时间：0-30秒可调工作温度：-180-250℃（超高温可达1000）连接螺纹：1PT（特殊规格法兰螺纹可定制）安装1．检查仔细地将L2000D 型射频导纳从包装中取出，并且检查是否有运输损坏。
同时确认设备和电源是否一致（如：220VAC 设备和220V AC 电源）2．安装探头安装的标准方法是1″螺纹安装，也可采用法兰安装，可采用水平或垂直安装。
伸出容器外的尺寸参见（图1。
将探头的1″螺纹旋入器壁或容器顶部的1″接头。
（建议安装方法作参考见）图1注：1．水平安装时，探头保护套长度必须伸入到容口壁内2．垂直安装时，探头总长必须等于或大于控制点位置。
3．电子线路连接A).线路电源类型（220V.AC）交流电源线路的连接：火线（H），中线（N）和地线（G）,接线端子板参照图一。
FT8012射频导纳物位计说明书
公司服务工程师，参见本使用说明 7.9 节。
本说明书仅作为对该型号仪表进行安装调试时的参考资料，不具有任何技术及法律权威 性，如遇版本更改恕不另行通知，对本说明书中所涉及到的技术问题的最终解释权归天津菲特 测控仪器有限公司所有 版本 Ver4.12.01.01.0
2
目录
第一章 概述........................................................................................................................................... 4 1.1 简介........................................................................................................................................... 4 1.2 原理........................................................................................................................................... 5
4.1 拆箱......................................................................................................................................... 10 4.2 安装要求.........................................................
本说明书仅作为对该型号仪表进行安装调试时的参考资料，不具有任何技术及法律权威 性，如遇版本更改恕不另行通知，对本说明书中所涉及到的技术问题的最终解释权归天津菲特 测控仪器有限公司所有 版本 Ver4.12.01.01.0
2
目录
第一章 概述........................................................................................................................................... 4 1.1 简介........................................................................................................................................... 4 1.2 原理........................................................................................................................................... 5
4.1 拆箱......................................................................................................................................... 10 4.2 安装要求.........................................................
射频导纳料位开关说明书
图5 图7 图9
3
要确保接线符合所有适用的当地和国家电气规范要求，并按相关国家和地方的安全规范来安装仪表设备。
120VAC
1. 卸除盖子。
（651K1270）VAC2（. 651遵K7守）所有适用的电气规范和公认的接线操
作惯例。
3. 将 2 个#4 固定螺钉拆下，将印刷电路板抽
出，直至露出外壳底部的绿色接地螺钉（内
图8
电气接线
小心：在拆下防爆型仪表的外壳前，必须将电源断开。否则有可能造成人员伤亡和财产的重大损失。
端子接线板标签
8 个端子的端子接线板 NC1 C1 NO1 NO2 C2 NC2 L1 N
1
2
图 10 输出－1 DPDT（双刀双掷）继电器输出：10 安培，250VAC；10 安培，30VDC（电阻性负载）。 参见图 10，按要求将外部电线连接至标有下列标志的螺丝接线夹具上：
警告：按照认证机构的要求和国家电气规范－第 501 条， F 节，第 3 段，本产品必须配备一个防爆型通气口。
故障自动保护模式
液位上升或下降型式的故障自动保护模式可以在现场 很容易地进行改变。参见下文和第 5 页的操作步骤和 表格。 注：在失电或者某些部件出现故障时，输出继电器不 动作，其触电恢复成“出厂“时的常闭（NC）状态， 这样就可发出一个与料位无关的状态报警。
10 安装，30VDC（电阻性负载） 故障自动保护功能……………可现场选择增高或降低料位值 响应时间………………………………………....…….…..0.5 秒 传感器功率………………………………………....＜10 微焦耳 静电放电（ESD）防护能力………………...8000 伏，70 安培 线路浪涌电压抑制能力…………………….1 000 伏线电压，
射频导纳说明书
3.安装图例注：1）在测非导电液体和泥浆时，水平安装最佳，如需垂直安装时，需要探头长度至少保持12cm。
2）在测导电液体和泥浆时，即可水平安装，也可垂直安装。
3）在测粉末和颗粒状时，与水平面成15°为最佳，探头穿过容器壁安装时，保护套应该比容器上的积料厚度长出2cm。
一、技术参数1.供电电源：220V AC 、24VDC 、24V AC2.继电器触点：2组SPDT，5A 220V AC；3.材质、感应棒：SUS304/316、绝缘护套：Teflon；4.灵敏度：0.5pf~750pf；5.工作温度：-10~250℃；高温型可到450℃6.过程连接：法兰DN50 PN1.0；螺纹1”NPT7.延时时间：0~30s可调；二、工作原理射频导纳物位控制器是基于射频电容技术：将无线电频率施加在探头上，对周围的环境进行连续分析，由于所有介质的介电常数和导电性均不同于空气，当探头接触到介质时所引起的微小电容量的变化被电路检测并转换成开关信号输出。
其独特的抗粘附电路只对物位改变引起的电容量的变化产生反应，从而消除了由于物料堆积产生的虚假信号。
三、安装方法1.当探头水平安装时，应与水平面向下成20o夹角以减少落料冲击并增加感应灵敏度；2.探头穿过容器壁安装时，保护套（绝缘部分）应比容器壁上的积料厚度长出2”；3.为避免室外环境下雨水渗入接线盒，水平安装时电缆入线口须垂直向下；4安装时应充分考虑被测介质不从料仓中心入料时所堆积形成的倾斜角；4.确认电源电压与所选用产品的电压相同，根据端子台上的标识参照接线图对应连接好各电缆，接好后，再将接线盒盖锁紧；5.控制线路负载不能超负载使用(小于继电器容量使用)。
注：不要在探头与容器壁的螺纹连接处使用任何润滑剂，如果需要，可使用Teflon胶布进行密封，此时，安装者应用万用表对线路进行检查，并确保容器壁与探头间的电阻小于1欧姆！四、调试操作1.在调试前请检查线路的连接确保无误：a.将细调、粗调顺时针调到底（如图）；b.把延时开关旋钮沿逆时针调到底（没有延时）；c.逆时针调节粗调至探头指示灯刚好变红，然后不要再动粗调旋钮；d.逆时针调节细调旋钮至适当位置即可（建议逆时针旋转两个刻度，如图一所示。
射频导纳开关使用说明书
产品介绍：NYSP系列射频导纳物位开关是基于射频导纳原理设计的连续物位测量产品。
该产品具有稳定性高、灵敏度高、应用场合广泛等优点。
相比传统的电容式物位开关，NYSP采用模块化设计，能够简洁方便地实现仪表设定，一旦设定完成，即可正常使用并且终身免维护。
使用户能够直观地了解设备运行情况，并及时处理出现的问题，在复杂的工业场合也一样安全可靠。
典型应用：电厂：煤堆、原煤仓、燃料仓、蓄水池、废气净化罐、仓泵、粉煤灰、灰库、油箱等；油田：原油或成品油储罐、三相分离器、沉降罐、污水罐及油水界面、钻探泥浆罐等；化工：检测涤纶、氨纶、酸、碱、原油蒸馏塔、原料和中间料仓、反应罐、氨水罐、固体料仓、分离器等；冶金：矿石料仓、矿石粉碎机、原料仓、辅料仓、高炉、氧化铝粉仓、电解池缓冲罐等；水泥：石料仓、生料仓、水泥仓、煤粉仓、炉渣存储仓等；造纸：原料仓、储料塔、干燥鼓、化学物料存储仓等；水处理：蓄水池、污水池、水处理罐、沉淀池、深井、饮用水网络等；面粉厂：检测面粉、麦粒料位锅炉厂：检测汽包水位、及其他压力容器液位饲料厂：检测豆粕料位玻璃厂：检测石英砂及碎玻璃料位建筑机械：检测水泥仓料位铸造机械：检测沙粒料位液力机械：检测润滑油液位●性能指标:故障报警：高低模式，常开常闭现场可调。
继电器容量：DPDT，额定2.5A/230VAC或5A/26VDC延时：0~30秒连续可调电源：AV220V或DC24V感应度：0.3pF~800Pf功率：3W 火花防护：内置火花防护电路（对传感器）外壳标准：IP65，重型铸铝外壳环境温度：-40℃～+66℃物料温度：-184℃至260℃（大于260℃可用高温陶瓷探头）电气接口：3/4"NPT，防爆为1"NPT电缆：分体式电子单元与传感器之间的专用连接电缆标准5m，最长50m ●探头参数：安装螺纹：1NPT探头材料：304/316不锈钢、PTFE操作温度：-184℃～260℃（大于260℃可另选用高温陶瓷探头）操作压力：0～4Mpa●工作压力和温度关系：31.5Kg/Cm3 @ 149℃24.7Kg/Cm3 @ 205℃0Kg/Cm3 @ 260℃NYSP系列射频导纳物位开关详表。
射频导纳料位说明书
L2000-C射频导纳物位控制器说明书一、概述山东中煤工矿物资集团有限公司（原济宁中煤机械制造厂）生产的L2000-C系列射频导纳物位开关是一种新颖的物位测量仪表，它采用先进（抗粘附）射频导纳技术，克服了电容式物位计不能消除导电挂料影响的缺陷，仪表具有运行可靠，能抗挂料层的影响。
L2000-C标准探头中心信号杆采用直径10mm不锈钢，保护套长150mm，总长450mm，坚固实用。
有L890C平板探头，解决大固体物料冲击棒的问题。
有L863WC钢缆探头，使L2000C适用于几乎所有工业现场对液体；粉料；块料；高温场合的物位检测。
仪表还具有安装方便，免维护，价格低等特点。
仪表广泛用于石油、化工、冶金、医药、电力、食品、造纸等工业领域。
二、参数特点：开关控制，射频导纳原理，NULL-KOTE抗粘附电子线路。
继电器容量：DPDT，额定10A，115V/AC延时/模式：0~30秒可调/开关型电源：230Vac，3瓦或24V/DC<3瓦灵敏度：小于0.5Pf探头耐温：40℃～+80℃(可定制高温探头800C°)电路部份耐温；-40℃～+80℃失电保护（Fail—Safe）模式：采用高低模式，现场可调外壳：IP65，重型铸铝外壳三、选型指南1）在测非导电介质时，可以为水平或垂直安装，如需要垂直安装时，要求探头长至少大于控制位置6英寸左右。
2）在测导电液体时、泥浆或界面检测时，可以水平垂直安装，但探头穿过容器壁时，保护电极应比容器壁上的积料厚度长出2英寸。
如用户需要，我们可以提供液介质为Teflon或Kyanr材料的防腐探头（采用涂层法兰连接）。
校准1）灵敏度的校正当进行调节时，请注意这些总的规则：*将2个灵敏度调节电位器逆时针旋转增加灵敏度。
*当两个灵敏度控制调好后，红色灯亮，表示探头上“有”物料存在，绿色灯亮，表示（无）物料存在。
*安装方法有水平或垂直两种。
为保证设备稳定工作应有5分钟预热。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
射频导纳开关说明书
一、概述 MIK-JH 系列射频导纳物位控制器是我公司科研人员在总结
国内外大量物位仪表的基础上开发成功的，其技术性、测量可靠性， 已 在大量应用中得到了充分体现。广泛适用于各类料仓、容器、管道的料 空料满测量，上、下限自动报警或检测。报警时可输出继电器开关信号， 经中间继电器或直接与启动设备连锁，可实现上料、下料的自动控制。 二、产品特点 1. 安装调试简易：全密封一体化安装结构，全部采用数字集成电路，无 任何机械可动部件。一经安装校零无需多次调试。 2. 低温漂：采用数字电器，与现有产品比较，大幅降低环境温度、湿度 对仪表进行的影响，换季无需调零。先进的电路设计能避免物料粘附在 探头所产生的虚假信号，又能抗各种波动所造成的影响。 3. 现场适应性强：可在高温、高压、大粉尘、高粘度的场合中对固体及 液体物料进行检测。 4. 一次性校零：由于采用数字电路，使用户可以在空仓的状态下一次完 成校零。 三、适用领域
2. 探头最前端与对面仓壁距离小于 300m；m 3. 避开阳光直射及雨淋依； 4. 上下料位间距应大于 1000mm; 5. 与灰斗支撑件距离应大于 300mm; 6. 探头深入灰斗内壁长度不小于 450mm电, 气盒引线孔向下； 7. 单独将安装管水平面向上成 15°倾斜（10°-15°均可）与灰斗壁 焊牢，并保证气密性。（焊接时，探头与安装管必须分离以免焊接时产 生高温熔 化探头导线。） 8. 避开强磁场，以免干扰，损坏。 9. 避开落料孔，以免物料直接冲刷探头，产生误报警。
3. 功耗：最大 2.5W； 4. 输出继电器：单刀双掷；
灵敏度：≤0.3PF；
5. 环境温度：-40～65℃；
温度影响：0.3PF/30℃；
6. 校准：按键校零 灵敏度设置：设置范围为 1-9 档；
7. 开关延时设置：延时值范围为 0-59 秒； 8. 报警形式：可选上限或下限；
9：外壳防护标准：符合 NEMAI-5.4X和 12＆13（IP65）的防护标准。 b）探头部分
九、电子单元平面图 1. 数码管显示 2. 确认键 3. 下翻键（兼菜单键） 4. 上翻键 5. 继电器动作指示灯 6. 接线端子 7. 接地线 电气连接 技术要求： 1）电气连接和现场布线应符合国家标准。 2）仪表电源和继电器输出信号必须严格按端子接线图接线。 3）必须保证整体仪表的接地良好，建议采用独立接地线。 4）仪表工作电源必须根据仪表标牌选用正确电源，错误供电将损坏仪 表。 5）接线盒的出线口必须朝下，接线盒的配线完成后必须将盒盖及电缆 固定头锁 紧，以防止下雨时雨水出线口渗入接线盒内，破坏内部结构及 线路，此项检查非常重要，一定要切实执行，否则将会影响仪表正常工 作。
显示 A00 b00 C00
d00
说明
A00代表常开 A01代表常闭 B 代表灵敏度（00-09）数 值越大灵敏度越高； C代表延迟（00-60）数值 越大延迟时间越长； d 代 表 电容 值的 多 少 （00-99）物料碰到感应棒 时要达到或超过设定的电 容值时继电为 b03 默认为 C00
1. 外形尺寸：见仪表尺寸图。 2. 安装接口：1"NPT 3/4"NPT
3. 探头材质：不锈钢
探头耐压：2.5MPa
六、安装方法 为确保仪表正常可靠工作，NL-2000 探头和控制器必须严格按有关
图纸和实际需要正确安装。用户拆装物位控制器时，严禁施力于壳体旋 转探头，应使用扳手拧动。
a) 常用安装方法 1. 水平安装时，探头保护套长度 G 必须伸入以容器壁内，并水平向 下倾斜 5°左右 2. 垂直安装时，距仓壁应大于 200m，m探头总长 S 必须大于或等于控 制点位置。 3. 高低料位探头之间的距离应大于 500m。m 4. 室外安装使用时，应加保护罩。 5. 确保仪表外壳可靠接地，建议采用独立的接地线。 6. 注意上方的安装空间。 b) 探头安装技术要求 安装时一般可根据用户图纸工艺要求及实际工况确定，但应遵循以 下原则： 1. 安装在易于检修或维护的位置且连接线路最短、接线最方便。
a) 电力工业：输煤系统、除灰系统（灰斗、仓泵、灰库） b) 建筑工业： 水泥厂 c) 食品工业：面粉罐、包装料斗 d) 制药工业：原料贮仓、配料混合罐 e) 造纸工业：木屑仓、液罐
杭州米科传感技术有限公司 联系方式： 400-870-7576
四、工作原理
由电子线路产生一个高频信号，送至测量电极与保护 电极，当物料
七、检验及正常工作状态 a) 检验 NL2000系列产品均带有现场指示功能。检验时, 1. 拧下物位控制器封盖，横放在桌上、探头悬出桌外。 2. 正确接上电源，可见数码管显示 000. 3. 用手握住探头，3 秒后继电器吸合，红灯亮；放开手，3 秒后继电
器释放，红灯灭。如工作模式设置为 A01时，则相反。 4. 物位开关功能正常，可到现场安装。 b) 正常工作状态 NL2000系统在未报警时的工作状态为：红色报警指示灯灭。 NL2000系统在已报警时的工作状态为：红色报警指示灯亮。
位置改变时，就把这一变化反馈给电子线路，而电子线路通过容抗和阻
抗的综合变化信号与基准信号作比较，当两信号相差达到一定大小时，
就改变继电器的输出状态，从而指示物位变化。
五、技术参数
a) 控制部分
1. 电源：220V AC±10%，50/60HZ；24V DC±10%； 2. 触点容量： 250V AC 5A；
杭州米科传感技术有限公司 联系方式： 400-870-7576
十、调试说明： 点按▽屏幕显示“ d20”，然后按△▽进行更改数值；（注：更改数值 时必须先点按一下△然后再根据现场的工况进行调试）；更改后点按 SET 键保存并跳到下一个菜单项“C00”，更改数值同上一步骤；更改后点 按 SET键保存并跳到下一菜单项“b00”，更改数值同上一步骤； 更改后点按 SET键保存并调到下一菜单项“A00”更改数值同上一步骤， 更改后随之点按 SET直到屏幕显示测量界面“0000”
一、概述 MIK-JH 系列射频导纳物位控制器是我公司科研人员在总结
国内外大量物位仪表的基础上开发成功的，其技术性、测量可靠性， 已 在大量应用中得到了充分体现。广泛适用于各类料仓、容器、管道的料 空料满测量，上、下限自动报警或检测。报警时可输出继电器开关信号， 经中间继电器或直接与启动设备连锁，可实现上料、下料的自动控制。 二、产品特点 1. 安装调试简易：全密封一体化安装结构，全部采用数字集成电路，无 任何机械可动部件。一经安装校零无需多次调试。 2. 低温漂：采用数字电器，与现有产品比较，大幅降低环境温度、湿度 对仪表进行的影响，换季无需调零。先进的电路设计能避免物料粘附在 探头所产生的虚假信号，又能抗各种波动所造成的影响。 3. 现场适应性强：可在高温、高压、大粉尘、高粘度的场合中对固体及 液体物料进行检测。 4. 一次性校零：由于采用数字电路，使用户可以在空仓的状态下一次完 成校零。 三、适用领域
2. 探头最前端与对面仓壁距离小于 300m；m 3. 避开阳光直射及雨淋依； 4. 上下料位间距应大于 1000mm; 5. 与灰斗支撑件距离应大于 300mm; 6. 探头深入灰斗内壁长度不小于 450mm电, 气盒引线孔向下； 7. 单独将安装管水平面向上成 15°倾斜（10°-15°均可）与灰斗壁 焊牢，并保证气密性。（焊接时，探头与安装管必须分离以免焊接时产 生高温熔 化探头导线。） 8. 避开强磁场，以免干扰，损坏。 9. 避开落料孔，以免物料直接冲刷探头，产生误报警。
3. 功耗：最大 2.5W； 4. 输出继电器：单刀双掷；
灵敏度：≤0.3PF；
5. 环境温度：-40～65℃；
温度影响：0.3PF/30℃；
6. 校准：按键校零 灵敏度设置：设置范围为 1-9 档；
7. 开关延时设置：延时值范围为 0-59 秒； 8. 报警形式：可选上限或下限；
9：外壳防护标准：符合 NEMAI-5.4X和 12＆13（IP65）的防护标准。 b）探头部分
九、电子单元平面图 1. 数码管显示 2. 确认键 3. 下翻键（兼菜单键） 4. 上翻键 5. 继电器动作指示灯 6. 接线端子 7. 接地线 电气连接 技术要求： 1）电气连接和现场布线应符合国家标准。 2）仪表电源和继电器输出信号必须严格按端子接线图接线。 3）必须保证整体仪表的接地良好，建议采用独立接地线。 4）仪表工作电源必须根据仪表标牌选用正确电源，错误供电将损坏仪 表。 5）接线盒的出线口必须朝下，接线盒的配线完成后必须将盒盖及电缆 固定头锁 紧，以防止下雨时雨水出线口渗入接线盒内，破坏内部结构及 线路，此项检查非常重要，一定要切实执行，否则将会影响仪表正常工 作。
显示 A00 b00 C00
d00
说明
A00代表常开 A01代表常闭 B 代表灵敏度（00-09）数 值越大灵敏度越高； C代表延迟（00-60）数值 越大延迟时间越长； d 代 表 电容 值的 多 少 （00-99）物料碰到感应棒 时要达到或超过设定的电 容值时继电为 b03 默认为 C00
1. 外形尺寸：见仪表尺寸图。 2. 安装接口：1"NPT 3/4"NPT
3. 探头材质：不锈钢
探头耐压：2.5MPa
六、安装方法 为确保仪表正常可靠工作，NL-2000 探头和控制器必须严格按有关
图纸和实际需要正确安装。用户拆装物位控制器时，严禁施力于壳体旋 转探头，应使用扳手拧动。
a) 常用安装方法 1. 水平安装时，探头保护套长度 G 必须伸入以容器壁内，并水平向 下倾斜 5°左右 2. 垂直安装时，距仓壁应大于 200m，m探头总长 S 必须大于或等于控 制点位置。 3. 高低料位探头之间的距离应大于 500m。m 4. 室外安装使用时，应加保护罩。 5. 确保仪表外壳可靠接地，建议采用独立的接地线。 6. 注意上方的安装空间。 b) 探头安装技术要求 安装时一般可根据用户图纸工艺要求及实际工况确定，但应遵循以 下原则： 1. 安装在易于检修或维护的位置且连接线路最短、接线最方便。
a) 电力工业：输煤系统、除灰系统（灰斗、仓泵、灰库） b) 建筑工业： 水泥厂 c) 食品工业：面粉罐、包装料斗 d) 制药工业：原料贮仓、配料混合罐 e) 造纸工业：木屑仓、液罐
杭州米科传感技术有限公司 联系方式： 400-870-7576
四、工作原理
由电子线路产生一个高频信号，送至测量电极与保护 电极，当物料
七、检验及正常工作状态 a) 检验 NL2000系列产品均带有现场指示功能。检验时, 1. 拧下物位控制器封盖，横放在桌上、探头悬出桌外。 2. 正确接上电源，可见数码管显示 000. 3. 用手握住探头，3 秒后继电器吸合，红灯亮；放开手，3 秒后继电
器释放，红灯灭。如工作模式设置为 A01时，则相反。 4. 物位开关功能正常，可到现场安装。 b) 正常工作状态 NL2000系统在未报警时的工作状态为：红色报警指示灯灭。 NL2000系统在已报警时的工作状态为：红色报警指示灯亮。
位置改变时，就把这一变化反馈给电子线路，而电子线路通过容抗和阻
抗的综合变化信号与基准信号作比较，当两信号相差达到一定大小时，
就改变继电器的输出状态，从而指示物位变化。
五、技术参数
a) 控制部分
1. 电源：220V AC±10%，50/60HZ；24V DC±10%； 2. 触点容量： 250V AC 5A；
杭州米科传感技术有限公司 联系方式： 400-870-7576
十、调试说明： 点按▽屏幕显示“ d20”，然后按△▽进行更改数值；（注：更改数值 时必须先点按一下△然后再根据现场的工况进行调试）；更改后点按 SET 键保存并跳到下一个菜单项“C00”，更改数值同上一步骤；更改后点 按 SET键保存并跳到下一菜单项“b00”，更改数值同上一步骤； 更改后点按 SET键保存并调到下一菜单项“A00”更改数值同上一步骤， 更改后随之点按 SET直到屏幕显示测量界面“0000”
