BL-YW730-射频导纳液位开关说明书

射频导纳物位开关安装调试说明书第一章概述 ----------------------------------------------------- 41.1简介 -------------------------------------------------------------------------- 41.2 原理-------------------------------------------------------------------------- 4 第二章性能指标 ----------------------------------------------- 62.1系统性能指标 -------------------------------------------------------------- 6 第三章安装 ----------------------------------------------------- 73.1拆箱 -------------------------------------------------------------------------- 73.2安装要求 -------------------------------------------------------------------- 73.3整体型系统安装 ----------------------------------------------------------- 73.4分体型系统安装 ----------------------------------------------------------- 83.5传感元件安装 -------------------------------------------------------------- 83.6典型安装 -------------------------------------------------------------------- 93.7系统接线 -------------------------------------------------------------------- 113.8传感器接线 ----------------------------------------------------------------- 123.9电源及继电器接线-------------------------------------------------------- 13 第四章功能设置 ----------------------------------------------- 154.1工作点设置 ----------------------------------------------------------------- 154.2高低位报警方式设置----------------------------------------------------- 154.3延时方式设置 -------------------------------------------------------------- 15 第五章调试 ----------------------------------------------------- 165.1启动 --------------------------------------------------------------------------- 165.2出厂标定 --------------------------------------------------------------------- 165.3绝缘物料高位报警标定 --------------------------------------------------- 165.4导电物料高位报警标定 --------------------------------------------------- 165.5预标定(或称空仓标定)(此标定以高位报警方式为例) -------------- 17第六章故障排除 ----------------------------------------------- 176.1概述 --------------------------------------------------------------------------- 176.2检查电子单元 --------------------------------------------------------------- 176.3检查传感器 ------------------------------------------------------------------ 186.4检查继电器回路 ------------------------------------------------------------ 186.5检查连接电缆 --------------------------------------------------------------- 196.6设备返修 --------------------------------------------------------------------- 206.7现场服务 --------------------------------------------------------------------- 206.8用户培训 --------------------------------------------------------------------- 20第一章概述1.1简介本说明书适用于通用型点位控制仪表，产品用于限位控制和报警，适用于绝大多数应用场合。

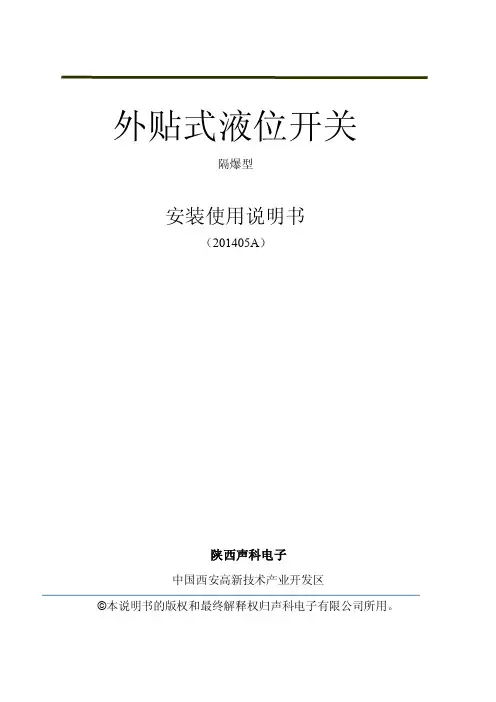

外贴式液位开关隔爆型安装使用说明书（201405A）陕西声科电子中国西安高新技术产业开发区©本说明书的版权和最终解释权归声科电子有限公司所用。

目录1.使用说明 (1)2.仪表保修及服务范围 (1)3.仪表技术性能 (2)4.开箱检验及注意事项 (2)4.1 开箱检验 (2)4.2 注意事项 (3)5.仪表各部件 (3)6.仪表安装 (4)6.1 超声波探头的安装 (4)6.2 仪表主机安装 (8)6.3仪表的安装方式 (11)7.仪表电气连接 (12)7.1 仪表电气连接图 (12)7.2 仪表供电 (12)8. 仪表设置及使用 (13)8.1 仪表参数设置人机接口说明 (13)8.2 仪表操作目录树 (14)8.3 仪表运行界面示意 (15)8.4 仪表校准操作 (16)8.5仪表校准操作图示 (16)９.外贴式液位开关选型表 (19)10.仪表适用范围 (20)11.性能指标 (20)12.仪表故障处理 (21)1、使用说明本说明书全面阐述了外贴式液位开关的安装、操作及使用方法。

通过本说明书，用户可以顺利的完成对外贴式液位开关的安装、使用及维护工作。

本说明书的编制是以外贴式液位开关的安装、操作步骤为顺序，详细介绍了您在安装、使用仪表的每个环节需要完成的工作及注意事项。

在您安装、使用该仪表之前，请详细阅读本说明书。

2、仪表保修及服务范围自发货之日算起，仪表主机保修期为一年，仪表修理及维护的保修期为半年，此保修仅限于原始购买者及或声科电子指定经销商的仪表使用用户，而不适用于任何声科电子认为因错误使用，改造、疏忽或因事故及非正常情况下使用而导致损坏的仪表。

对于在保修范围内的送回声科电子的有故障的仪表，声科电子提供免费维修。

要获得保修服务，请联系声科售后服务部并附上故障说明，经本公司许可后，将仪表寄往声科售后服务部。

如果仪表已过质保期或声科电子确认仪表故障是由于错误使用、改造、疏忽、事故及非正常条件下使用导致的，声科电子将依据外贴式液位开关维修收费标准提供维修费用预算，并在得到认可后进行维修。

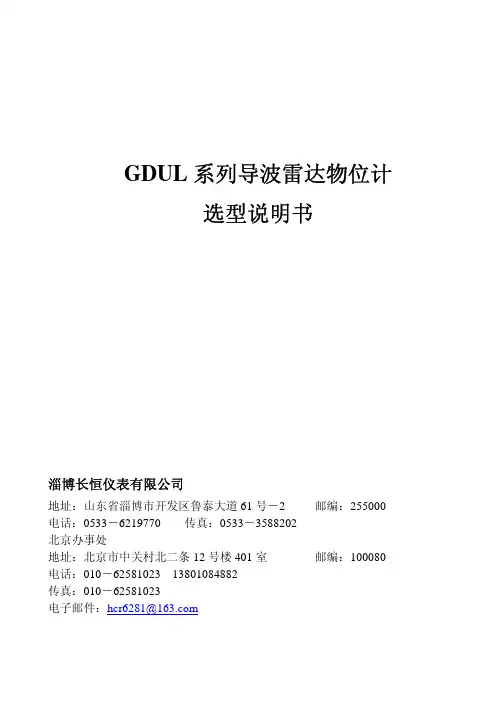

长恒仪表GDUL系列导波雷达物位计选型说明书淄博长恒仪表有限公司地址：山东省淄博市开发区鲁泰大道61号－2 邮编：255000 电话：0533－6219770 传真：0533－3588202北京办事处地址：北京市中关村北二条12号楼401室邮编：100080 电话：010－62581023 138********传真：010－62581023电子邮件：hcr6281@导波雷达物位计一、原理导波雷达物位计发出高频脉冲沿着导波组件（钢缆或刚棒）传播，当雷达波遇到被测介质时，由于介电常数发生突变，引起部分脉冲波的反射，并沿着导波组件还回。

介电常数变化越大，反射波越强。

由于雷达波的传输速度是恒定的，所以雷达物位计只要计算出发射与接收雷达波的时间间隔，就可以计算出液位空高，量程减去空高就是实际液位高度。

以上是测量液位的原理，导波雷达物位计用于界面测量的原理与上面类似，测量的前提是上层介质比下层介质的相对介电常数小10以上，以便有足够大的回波信号供仪表判断。

二、特点z 采用EchoDiscovery 先进的回波处理技术；z 316L 、PTFE 和陶瓷材质，适合强酸强碱等腐蚀场合； z 应用范围广，料位、液位、界面均可测量；z 同轴、双棒、双缆导波组件，超低介电常数测量； z 独特的表头散热结构，适合高温高压介质液位测量。

三、技术参数1、 UL31普通型导波雷达物位计（见图1）应用场合：液体和固体均可 导波组件：钢缆和钢棒组件直径：Φ6、Φ8、Φ10mm 组件材质：316L ／PTFE最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT防爆等级：ExiaⅡCT6 图1 UL31型导波雷达物位计 防护等级：IP662、 UL32防腐型导波雷达物位计（见图2）应用场合：强腐蚀性液体 导波组件：Φ10mm PTFE 最大量程：6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃ 过程连接：法兰PTFE电缆接线：M20×1.5或½NPT钢缆钢棒应用场合：小介电常数液体介质 组件型式：同轴 组件直径：Φ28mm组件材质：316L ／PTFE 最大量程：6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃ 过程连接：法兰316L电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图3 UL33型导波雷达物位计 4、 UL34高温型导波雷达物位计（见图4）应用场合：高温高压液体介质 组件型式：钢缆和钢棒 组件直径：Φ8、Φ10mm 组件材质：316L ／陶瓷最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～200℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图4 UL34型导波雷达物位计 5、 UL35超高温型导波雷达物位计（见图5）应用场合：高温高压液体介质导波组件：Φ6、Φ10mm／钢缆和钢棒 组件材质：316L ／陶瓷 最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～400bar 工作温度：－200～400℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT钢缆 钢缆钢棒钢棒应用场合：小介电常数液体和固体均可 导波组件：双钢缆和双钢棒 组件直径：Φ4、Φ8 组件材质：316L ／PTFE最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图6 UL36型导波雷达物位计 四、安装要求z 避免接触容器内的设施和进出料口； z 建议安装于容器直径1／6～1／4处；z 量程范围内，导波缆、棒、管等不要碰壁； z 选择探头长度时，适当加长，安装时可以根据现场实际情况把探头剪短； z 容器接管的长度见图7所示。

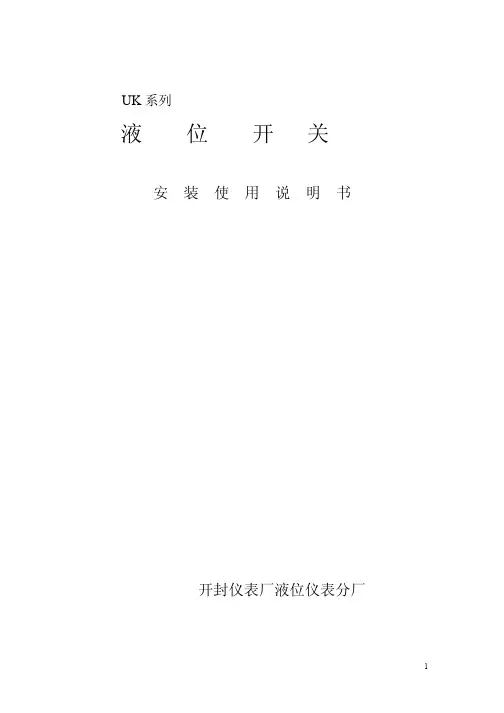

UK系列液位开关安装使用说明书开封仪表厂液位仪表分厂UK一102球形液位开关使 用 说 明 书l、用途和使用范围UK一1 0 2球形液位开关(以下简称开关)主要是对液位定点发讯，实现生产过程中的报警，控制，调节等作用，在酸、碱溶液或供水、排水、化工污水处理等生产过程中，是不可缺少的工具，开关的主要零件均采用1Cr18Ni9Ti不锈钢制造，具有较好的耐腐蚀性能。

其特点是：经济实用、工作可靠、用途广泛。

2、规格及技术参数2.1 关电缆长度： 4、 5、 6m（或由用户提出一个长度）2.2 介质密度：2.3 介质温度： ≤100℃2.4 工作压力： 0.2MPa一个常开2.5 接点容量： 220V AC 5A2.6 发二个讯号 （一个常开，一个常闭）3、结构原理及安装使用3.1 开关结构简单、结构如图(一)开关外壳为不锈钢球体，表面光滑，不易附着污物，可在混有杂物污水、泥浆、酸、碱溶液中使用，球体内装有大容量的水银开关，水银开关接于软质电缆上，加长或缩短电缆长度，可得到希望水位。

3.2 开关悬空吊在固定杆上，如图(二)a所示，当液位上升液面接触到开关时，开关球体在浮力的作用下发生倾斜，如图(二)b所示，由此使开关球体内水银开关断开或闭合，从而发出信号。

4、订货须知订货时请注明4.1 开关型号及名称4.2 被测介质名称、介质密度、温度、工作压力腐蚀性等。

UK一201球形液位开关使 用 说 明 书UK一201型圆柱形液位开关(以下简称液位开关)，主要是对液位定点发讯，实现生产过程中的报警、控制、调节等作用，在供水、排水、化工污水处理等过程中，是不可缺少的工具。

1、主要规格和技术参数1.1 电源：电压220V／50Hz 允许电流5A1.2 环境温度：60℃以下1.3 介质比重： 0.75以上1.4 规格(电缆长度L：)3M、5M、6M或其它任一长度。

1.5 种类：UK一201K 悬吊状态时触点断开浮起状态时触点闭合常开型UK一201B 悬吊状态时触点闭合浮起状态时触点断开常闭型2、结构及工作原理液位开关是浮动开关，它是把特殊构造的水银开关与通用橡套软电缆连在—一起，用环氧树脂(加有填料)浇铸成芯子、安装(插装)在硬质发泡塑料浮上。

SRP系列射频导纳液位计安装调试说明书金湖欧旺科技有限公司第一章概述1.1 简介本说明书适用于通用射频导纳连续物位仪表，产品适用于大多数应用场合的连续测量。

仪表广泛用于工业和民用现场，无论室内和户外，本仪表相对其他形式仪表，对现场安装条件均无特别要求。

仪表由一个电路单元，一套防爆外壳和杆式或缆式传感器组成，传感器可选多种材质，可整体或分体式安装。

1.2 原理射频导纳物位控制技术是一种从电容式物位控制技术发展起来的，防挂料性能更好，工作更可靠，测量更准确，适用性更广的物位控制技术，“射频导纳”中“导纳”的含义为电学中阻抗的倒数，它由阻抗成份，容性成份，感性成份综合而成，而“射频”即高频，所以射频导纳技术可以理解为用高频电流测量导纳的方法。

高频正铉振荡器输出一个稳定的测量信号源，利用电桥原理，以精确测量安装在待测量容器中的传感器上的导纳，在直接作用模式下，仪表的输出随物位的升高而增加。

射频导纳技术与传统电容技术的区别在于测量参量的多样性，三端驱动屏蔽技术和增加的两个重要电路，这些是根据在实践中的宝贵经验改进而成的。

上述技术不但解决了连接电缆屏蔽和温漂问题，也解决了垂直安装的传感器根部挂料问题。

所增加的两个电路是高精度振荡驱动器和交流鉴相采样器。

对一个强导电性物料的容器，由于物料是导电的，接地点可以被认为在传感器绝缘层的表面，对仪表传感器来说仅表现为一个电容和电阻组成的复阻抗，从而引起两个问题。

第一个问题是物料本身对传感器相当于一个电容，它不消耗变送器的能量，（纯电容不耗能），但挂料对传感器等效电路中含有电阻，则挂料的阻抗会消耗能量，从而将振荡器电压拉下来，导致桥路输出改变，产生测量误差。

我们在振荡器与电桥之间增加了一个驱动器，使消耗的能量得到补充因而会稳定加在传感器的振荡电压。

第二个问题是对于导电物料，传感器绝缘层表面的接地点覆盖了整个物料及挂料区，使有效测量电容扩展到挂料的顶端，这样便产生挂料误差，且导电性越强误差越大。

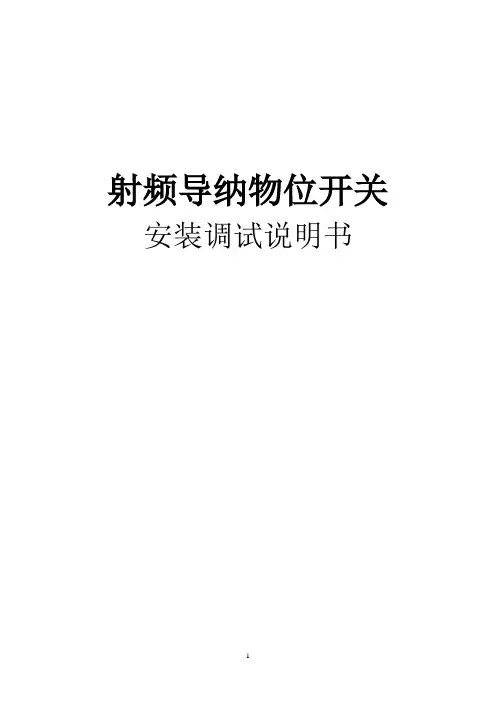

射频导纳液位开关安装说明书
DE射频导纳液位开关请用户按照本说明书中的安装规范进行安装：根据现场情况的不同可分为整体安装和分体安装。

一般采用在罐顶垂直安装的方式，在测量非导电物料介质时，也可以采用侧壁横装或斜装。

当采用侧装时，最好使仪表向下倾斜30度安装。

根据安装方式不同，又可以分为安装座安装和法兰安装。

提醒注意：传感元件的屏蔽端一定要伸入罐壁最小为50mm。

1．安装管座安装：要求安装座长度小于１５０ｍｍ。

管座安装法兰安装
2．法兰安装：容器壁上要求有与之配套的下法兰，但要求高度不得大于１５０ｍｍ。

仪表的屏蔽端要伸出罐壁最小为50mm。

错误安装正确安装
3.分体垂直安装
4.分体水平安装：
5.倾斜安装：
6.其它安装方式：
钓鱼杆式安装：当罐体的安装条件受到限制时，只能侧面安装且量程又较大时，使用此种方式。

探头底部带固定支撑安装：当罐体内有较强的搅拌且量程大于3米时，需要在探头的未端进行固定。

钓鱼杆式安装带固定支撑安
带地锚安装低导电物料应用(加长探头)。

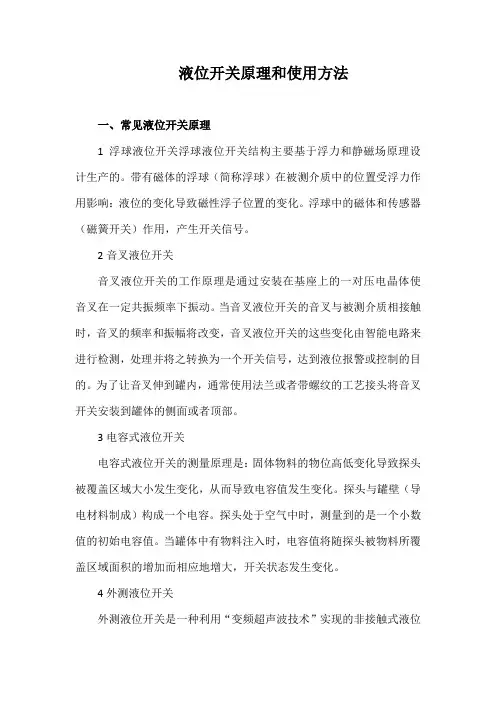

液位开关原理和使用方法一、常见液位开关原理1 浮球液位开关浮球液位开关结构主要基于浮力和静磁场原理设计生产的。

带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。

浮球中的磁体和传感器（磁簧开关）作用，产生开关信号。

2音叉液位开关音叉液位开关的工作原理是通过安装在基座上的一对压电晶体使音叉在一定共振频率下振动。

当音叉液位开关的音叉与被测介质相接触时，音叉的频率和振幅将改变，音叉液位开关的这些变化由智能电路来进行检测，处理并将之转换为一个开关信号，达到液位报警或控制的目的。

为了让音叉伸到罐内，通常使用法兰或者带螺纹的工艺接头将音叉开关安装到罐体的侧面或者顶部。

3电容式液位开关电容式液位开关的测量原理是：固体物料的物位高低变化导致探头被覆盖区域大小发生变化，从而导致电容值发生变化。

探头与罐壁（导电材料制成）构成一个电容。

探头处于空气中时，测量到的是一个小数值的初始电容值。

当罐体中有物料注入时，电容值将随探头被物料所覆盖区域面积的增加而相应地增大，开关状态发生变化。

4外测液位开关外测液位开关是一种利用“变频超声波技术”实现的非接触式液位开关，广泛使用于各种液体的液体检测。

其测量探头安装在容器外壁上，属于一种从罐外检测液位的完全非接触检测仪表。

仪表测量探头发射超声波，并检测其在容器壁中的余振信号，当液体漫过探头时，此余振信号的幅值会变小，这个改变被仪表检测到后输出一个开关信号，达到液位报警的目的。

5射频导纳液位开关射频导纳物位控制技术是一种从电容式物位控制技术发展起来的，防挂料、更可靠、更准确、适用性更广的物位控制技术，“射频导纳”中“导纳”的含义为电学中阻抗的倒数，它由阻性成分、容性成分、感性成分综合而成，而“射频”即高频，所以射频导纳技术可以理解为用高频测量导纳。

高频正弦振荡器输出一个稳定的测量信号源，利用电桥原理，以精确测量安装在待测容器中的传感器上的导纳，在直接作用模式下，仪表的输出随物位的升高而增加。

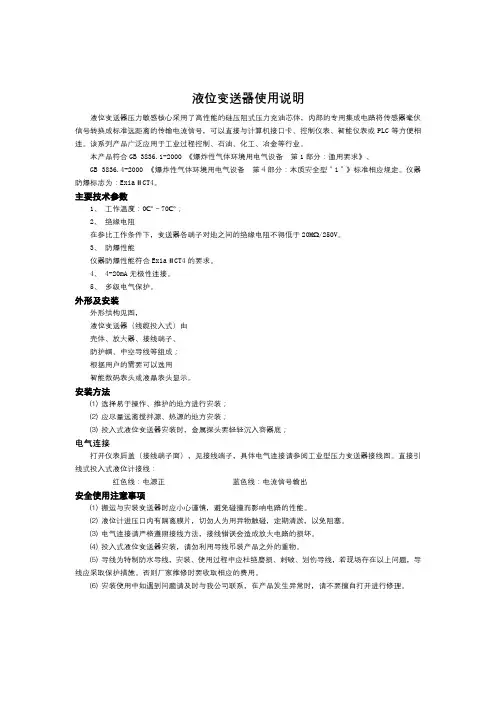

液位变送器使用说明液位变送器压力敏感核心采用了高性能的硅压阻式压力充油芯体，内部的专用集成电路将传感器毫伏信号转换成标准远距离的传输电流信号，可以直接与计算机接口卡、控制仪表、智能仪表或PLC等方便相连。

该系列产品广泛应用于工业过程控制、石油、化工、冶金等行业。

本产品符合GB 3836.1-2000 《爆炸性气体环境用电气设备第1部分：通用要求》、GB 3836.4-2000 《爆炸性气体环境用电气设备第４部分：本质安全型＂i＂》标准相应规定。

仪器防爆标志为：ExiaⅡCT4。

主要技术参数1、工作温度：0℃～70℃；2、绝缘电阻在参比工作条件下，变送器各端子对地之间的绝缘电阻不得低于20MΩ/250V。

3、防爆性能仪器防爆性能符合ExiaⅡCT4的要求。

4、 4-20mA无极性连接。

5、多级电气保护。

外形及安装外形结构见图，液位变送器（线缆投入式）由壳体、放大器、接线端子、防护帽、中空导线等组成；根据用户的需要可以选用智能数码表头或液晶表头显示。

安装方法⑴选择易于操作、维护的地方进行安装；⑵应尽量远离搅拌源、热源的地方安装；⑶投入式液位变送器安装时，金属探头要轻轻沉入容器底；电气连接打开仪表后盖（接线端子面），见接线端子，具体电气连接请参阅工业型压力变送器接线图。

直接引线式投入式液位计接线：红色线：电源正蓝色线：电流信号输出安全使用注意事项⑴搬运与安装变送器时应小心谨慎，避免碰撞而影响电路的性能。

⑵液位计进压口内有隔离膜片，切勿人为用异物触碰，定期清淤，以免阻塞。

⑶电气连接请严格遵照接线方法，接线错误会造成放大电路的损坏。

⑷投入式液位变送器安装，请勿利用导线吊装产品之外的重物。

⑸导线为特制防水导线，安装、使用过程中应杜绝磨损、刺破、划伤导线，若现场存在以上问题，导线应采取保护措施。

否则厂家维修时要收取相应的费用。

⑹安装使用中如遇到问题请及时与我公司联系，在产品发生异常时，请不要擅自打开进行修理。

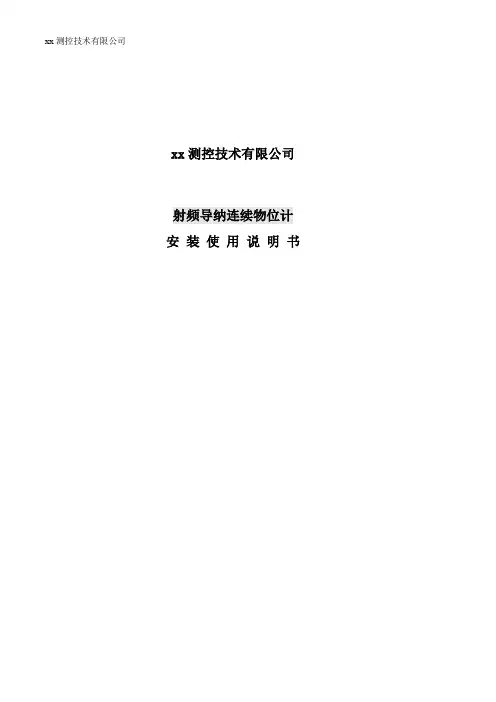

xx测控技术有限公司射频导纳连续物位计安装使用说明书目录◆产品简介 (1)◆工作原理 (1)◆典型应用 (1)一、拆箱 (2)二、查看说明书 (2)三、技术参数 (2)四、安装说明 (3)五、接线 (5)六、标定 (6)七、故障处理 (9)◆产品简介：本说明书适用于射频导纳连续物位计仪表，产品用于物位的连续测量，适用于绝大多数工业和民用现场。

图1 为物位计外形示意图（IL为有效长度）。

图1◆工作原理：射频导纳物位控制技术是一种从电容式物位控制技术发展起来的，防挂料性能更好、更可靠、更准确、适用性更广的物位控制技术，“射频导纳”中“导纳”的含义为电学中阻抗的倒数，它由阻性成份、容性成份、感性成份综合而成，而“射频”即高频无线电波，所以射频导纳技术可以理解为用高频电流测量导纳。

◆典型应用：泵站、吸水井、各类水池、加药罐、纸浆、淀粉浆、料仓、矿浆、水及污水、化学制剂、煤粉、飞灰料位、酸碱溶液罐、橡胶、沥青等。

一、拆箱小心的打开包装箱并除去包装箱内的填充物，仔细核对装箱单上的每项条款，包括仪表型号、安装附件、说明书、合格证等。

若发现有缺货，与装箱单不符或破损现象，请立即与我公司联系。

二．查看说明书该说明书包括仪表的技术参数、安装及调试规范，请仔细阅读说明书中的每一项内容，如对说明书中的内容有不明白的地方，可以打电话或传真的方式与我公司联系。

射频导纳物位计包括1个传感元件，1个电子单元及1套防爆壳体，分体型还包括1根连接传感元件与电子单元的信号电缆。

三、技术参数◆a）电源：15～35VDC◆ b）输出： 4～20mA （两线制）◆ c）精度：±1％◆ d）环境温度：-40℃～65℃◆ e）介质温度：-40℃～230℃（视不同传感器型号而定）◆ f）电器接口： M20*1.5◆ g）输出方式：物位方式◆ h）响应时间： 0.2秒（标准） 0.5-30秒（可调）◆ i）最大负载： 24VDC 350四、安装说明1. 安装位置应尽量远离进料口，以免探头受料流冲击而影响测量效果。

SRP系列射频导纳液位计安装调试说明书金湖欧旺科技有限公司第一章概述1.1 简介本说明书适用于通用射频导纳连续物位仪表，产品适用于大多数应用场合的连续测量。

仪表广泛用于工业和民用现场，无论室内和户外，本仪表相对其他形式仪表，对现场安装条件均无特别要求。

仪表由一个电路单元，一套防爆外壳和杆式或缆式传感器组成，传感器可选多种材质，可整体或分体式安装。

1.2 原理射频导纳物位控制技术是一种从电容式物位控制技术发展起来的，防挂料性能更好，工作更可靠，测量更准确，适用性更广的物位控制技术，“射频导纳”中“导纳”的含义为电学中阻抗的倒数，它由阻抗成份，容性成份，感性成份综合而成，而“射频”即高频，所以射频导纳技术可以理解为用高频电流测量导纳的方法。

高频正铉振荡器输出一个稳定的测量信号源，利用电桥原理，以精确测量安装在待测量容器中的传感器上的导纳，在直接作用模式下，仪表的输出随物位的升高而增加。

射频导纳技术与传统电容技术的区别在于测量参量的多样性，三端驱动屏蔽技术和增加的两个重要电路，这些是根据在实践中的宝贵经验改进而成的。

上述技术不但解决了连接电缆屏蔽和温漂问题，也解决了垂直安装的传感器根部挂料问题。

所增加的两个电路是高精度振荡驱动器和交流鉴相采样器。

对一个强导电性物料的容器，由于物料是导电的，接地点可以被认为在传感器绝缘层的表面，对仪表传感器来说仅表现为一个电容和电阻组成的复阻抗，从而引起两个问题。

第一个问题是物料本身对传感器相当于一个电容，它不消耗变送器的能量，（纯电容不耗能），但挂料对传感器等效电路中含有电阻，则挂料的阻抗会消耗能量，从而将振荡器电压拉下来，导致桥路输出改变，产生测量误差。

我们在振荡器与电桥之间增加了一个驱动器，使消耗的能量得到补充因而会稳定加在传感器的振荡电压。

第二个问题是对于导电物料，传感器绝缘层表面的接地点覆盖了整个物料及挂料区，使有效测量电容扩展到挂料的顶端，这样便产生挂料误差，且导电性越强误差越大。

射频导纳物位开关说明书上海展唯电子科技有限公司射频导纳物位开关说明书一、工作原理射频导纳料位计是我公司基于射频（RF）技术引进研究而成的，防粘附、更可靠，适用性更广的物位控制器：将一高频无线电波施加在探头上，当物料位置发生变化时，仪表的探头和容器壁以及被测物料形成导纳值相应发生变化，这一变化被电路检测后通过仪表内的变化，并转换成相关的信号输出供远程控制或报警使用。

仪表独特的电路设计（利用等电位原理），可以使测量电路彻底消除探头上物料的堆积对测量的影响，从而正确反映出实际的物位而不是粘附在探头堆积的物料。

二、主要特点通用性强：广泛用于各场合，飞尘，颗粒，粉体、液体，粘稠、导电、不导电物料。

抗粘附性：独特的电路设计使测量电路对探头上堆积的物料忽略不计并自动校正。

功能强大：输出触点容量大，并有指示灯显示状态，0-30秒可消除物料波动的影响。

断电保护：常开或常闭（可现场切换)技术说明电源电压：220VAC/24VAC/24VDC功率：4W继电器输出:5A/240VAC，两组常开、常闭触点灵敏度：0.3pf-750pf探头材质：SUS304/SUS316/Teflon环境温度：-40-80延迟时间：0-30秒可调工作温度：-180-250℃（超高温可达1000）连接螺纹：1PT（特殊规格法兰螺纹可定制）安装1．检查仔细地将L2000D 型射频导纳从包装中取出，并且检查是否有运输损坏。

同时确认设备和电源是否一致（如：220VAC 设备和220V AC 电源）2．安装探头安装的标准方法是1″螺纹安装，也可采用法兰安装，可采用水平或垂直安装。

伸出容器外的尺寸参见（图1。

将探头的1″螺纹旋入器壁或容器顶部的1″接头。

（建议安装方法作参考见）图1注：1．水平安装时，探头保护套长度必须伸入到容口壁内2．垂直安装时，探头总长必须等于或大于控制点位置。

3．电子线路连接A).线路电源类型（220V.AC）交流电源线路的连接：火线（H），中线（N）和地线（G）,接线端子板参照图一。

公司简介北京铁强科技发展有限公司，位于我们伟大的首都——北京，是一家以工程仪表生产、研发为主的科技型企业，是一个极具活力与前景的多元化的新型民营企业。

公司技术力量雄厚，依靠北京的人才、技术、信息等优势，自2000年成立以来，通过短短七年多时间，就在仪器仪表生产制造领域内谱写一个又一个神话。

公司先后与北仪集团、德国西门子公司、美国麦克公司等仪表生产制造商进行广泛而深入的合作，在合作中公司产品的品质和质量得到很大提升。

同时，公司也在积极借鉴和引进国外先进技术和生产工艺，产品的科技含量不断提高、种类也在不断丰富。

另外，公司不断以新技术、新工艺、新材料、新设计理念设计生产品质高、性能优、用途广、使用寿命长的产品。

公司自主生产磁翻柱液位计、浮球液位计（液位开关）、钢带液位计、磁致伸缩液位计、微波物位计、电容式液位计、超声波液位计、音叉物位开关、电容式物位计、差压变送器等物位测量仪表。

同时，公司还经营流量仪表、压力仪表、温度仪表以及成分分析仪表等自动化测量、控制仪表。

经过几年的努力，公司发展了一支专业化、国际化、规模化的研发、生产、和管理团队。

公司现有员工100余名，其中有高级职称的技术人员5人、大专及以上各类专业人才80余名。

是“中国石化物资资源市场成员”单位；是“中国石油天然气集团公司一级供应网络”单位。

是众多国内外用户的高品质、可信赖的工业计量器具服务商。

公司一直秉承“技术为本，质量为先，笃信予人，益精致远”的经营理念，以“更强、更大、更实”为经营宗旨，开拓进取，务实创新，在做好产品生产和经营的基础上，还以打造中国仪表名牌为己任，投资开发有自主知识产权的产品。

在发展过程中，公司始终以快速的反应、精湛的技艺、热忱的服务及时为用户排忧解难，也因此得到了广大用户与社会各界的一致认可。

如今，公司全体员工正走专业化、特色化、精细化经营之道，并朝着两年时间内年销售额翻两番的目标奋力前进！北京铁强仪表科技发展有限公司产品选型样本目录01、磁翻柱液位计 (3)02、浮球液位计（液位开关） (5)03、防爆浮球液位开关 (7)04、玻璃板式液位计 (8)05、玻璃管式液位计 (10)06、钢带液位计 (12)07、重锤探测液位计 (14)08、超声波物位计 (15)09、智能雷达液位计 (17)10、导波雷达液位计 (19)11、电容式液位计 (21)12、射频导纳物位控制器 (23)13、音叉物位控制器 (25)14、磁致伸缩物位计 (27)15、压力液位变送器 (29)16、小型浮球液位计(液位开关) (31)17、常用客户名单 (32)注：我们是一家专业生产物位仪器仪表的科技型公司，随着市场的需求变化、我们的技术人员也会在保证质量的前提下，对产品进行改进，改造后的产品外观会有所变化、性能也会有所提高。

产品介绍：NYSP系列射频导纳物位开关是基于射频导纳原理设计的连续物位测量产品。

该产品具有稳定性高、灵敏度高、应用场合广泛等优点。

相比传统的电容式物位开关，NYSP采用模块化设计，能够简洁方便地实现仪表设定，一旦设定完成，即可正常使用并且终身免维护。

使用户能够直观地了解设备运行情况，并及时处理出现的问题，在复杂的工业场合也一样安全可靠。

典型应用：电厂：煤堆、原煤仓、燃料仓、蓄水池、废气净化罐、仓泵、粉煤灰、灰库、油箱等；油田：原油或成品油储罐、三相分离器、沉降罐、污水罐及油水界面、钻探泥浆罐等；化工：检测涤纶、氨纶、酸、碱、原油蒸馏塔、原料和中间料仓、反应罐、氨水罐、固体料仓、分离器等；冶金：矿石料仓、矿石粉碎机、原料仓、辅料仓、高炉、氧化铝粉仓、电解池缓冲罐等；水泥：石料仓、生料仓、水泥仓、煤粉仓、炉渣存储仓等；造纸：原料仓、储料塔、干燥鼓、化学物料存储仓等；水处理：蓄水池、污水池、水处理罐、沉淀池、深井、饮用水网络等；面粉厂：检测面粉、麦粒料位锅炉厂：检测汽包水位、及其他压力容器液位饲料厂：检测豆粕料位玻璃厂：检测石英砂及碎玻璃料位建筑机械：检测水泥仓料位铸造机械：检测沙粒料位液力机械：检测润滑油液位●性能指标:故障报警：高低模式，常开常闭现场可调。

继电器容量：DPDT，额定2.5A/230VAC或5A/26VDC延时：0~30秒连续可调电源：AV220V或DC24V感应度：0.3pF~800Pf功率：3W 火花防护：内置火花防护电路（对传感器）外壳标准：IP65，重型铸铝外壳环境温度：-40℃～+66℃物料温度：-184℃至260℃（大于260℃可用高温陶瓷探头）电气接口：3/4"NPT，防爆为1"NPT电缆：分体式电子单元与传感器之间的专用连接电缆标准5m，最长50m ●探头参数：安装螺纹：1NPT探头材料：304/316不锈钢、PTFE操作温度：-184℃～260℃（大于260℃可另选用高温陶瓷探头）操作压力：0～4Mpa●工作压力和温度关系：31.5Kg/Cm3 @ 149℃24.7Kg/Cm3 @ 205℃0Kg/Cm3 @ 260℃NYSP系列射频导纳物位开关详表。

射频导纳物位计使用说明书福州昌晖自动化系统有限公司CHARM FAITH AUTOSYSTEM CO; LTD.一、测量原理射频导纳测量技术是电容式测量技术发展起来的。

射频即输出一个高频正强波信号，用于测量待测容器中传感电极与金属客器壁之间的导纳。

采用射频导纳测量技术优于电容式测量技术，是由于它不但测量电容同时也测量电阻。

对于一个导电液体粘附在传感电极上的挂料层，将使测量的电容增大，这不是物位的真实电容。

挂料只是很薄的一层，其横载面远远小于物料的横载面，因此物料的电阻很小，而挂料的电阻却很大。

从电学角度看，传感器电极被挂料复盖的部分相当一条由无数个无穷小的电容和电阻组成的传输线，根据电学理论，如果挂料足够长，则挂料的容抗与电阻相等。

应用相敏检波电路可以测得电容值与电阻值。

由于测得总电容C=C物位+C挂料，而C挂料的容抗在数值上等于R。

因而可以得到当前C物位值。

这样采用射频导纳技术可有效解决传感电极根部的挂料问题，从而提高测量精度。

二、性能指标供电： DC24V，功耗<1.6W显示：带背光液晶显示变送输出： 4-20m A或1-5V报警方式：2个独立报警继电器，各带一个常开触点，可任意设置下限报警或上限报警，回差值可设置测量范围： 0-3000PF分辨率：≤0.2PF测量精度：±1%标定：现场任意两点标定。

通讯： 485或232三、仪表设置上电后逆时针旋开前盖，按“SET”键约3秒，右下方液晶显示器将显示“CLK”表示仪表进入密码设置，当密码设置为132时为一级密码，可对部分参数进行设置；当密码设置为1879时为二级密码，可对所有参数进行设置。

在设置状态下按“▲”键，使设置值递增，按“▼”键使设置递减，若密码正确点动“SET”键可进入下一个参数项的设置，点动“RST”键可回到上一个参数的设置。

一级参数(当密码为132或1879时方可设置)设定参数名称设定范围说明出厂预定值SL0=0 不显示小数点SL0=1 显示一位小数点SL0=2 显示二位小数点SL0 小数点位置SL0=3 显示三位小数点SL1=0 不报警SL1=1 下限报警SL1 报警一的方式SL1=2 上限报警SL2=0 不报警SL2=1 下限报警SL2 报警二的方式SL2=2 上限报警SL3=0 滤波作用弱SL3=1 滤波作用中等SL3 滤波强弱SL3=2 滤波作用强ALM1 第一报警值设置AH1 第一报警回差值设置ALM2 第二报警值设置AH2 第一报警回差值设置SLL 设置仪表下限值当仪表处在正常运行状态时，物位显示下限值时，变送输出4mA电流SLH 设置仪表上限值当仪表处在正常运行状态时，物位显示上限值时，变送输出20mA电流L0 现场标定物位低点位置标定后该点的位置及对应的物位电容记忆在E2ROM中(注1)H1 现场标定物位高点位置标定后该点的位置及对应的物位电容记忆在E2ROM中BOT 波特率选择共五种，分别为300，600，1200，2400，4800，9600dE 仪表设备号设置用户对该仪表的设备号进行设置(0-255)Pb0 显示值零点迁移0 KK0 显示值放大倍数 1.000 Pb1 变送输出零点迁移0 KK1 变送输出放大倍数 1.000二级参数(仅密码设为1897时方可设置).OU04 标定变送输出标定变送输出4mA时，对应的D/A值OUT20 标定变送输出标定变送输出20mA时，对应的D/A值参数设置完成后，再按“RST”键约3秒后，右下方液晶显示“CF-1”表示已退出设置状态，进入运行状态。

开关液位设备概要选择机型的标准故障检查液位设备Q&A关于施工资料参考电极式液位开关（61F）作为电气性液位检测方式，被广泛用于以大厦、集中住宅的上下水道为主及钢铁、食品、化学、药品、半导体等各种工业、农业水、净水场、污水处理等的液面控制。

一旦电极接触到液体，通过液体可以闭合电路（电气流通的道路），根据流过的电流检知液位控制的动作原理，是以所谓的导电性液体为控制对象的液位开关。

进行检测时，直接检测液体的电极间电阻，根据大于或小于已设定的电阻值，来判断有无液面。

■基本原理以一般接收上水道供水的情况为例来进行说明。

通常，在大厦、集中住宅区等中，一旦接水槽接收供水后，就会将水送到设置在屋顶上的高架水槽内，然后再分配到各楼层。

在高架水槽内，如果因水的消耗而导致水槽内的水位下降，通过泵从接水槽中再进行补充。

达到一定的水位后，即可停止泵了。

（参照图1）在高架水槽内，可以进行水位的控制，以保持上限和下限间的水位。

可以根据下列工作原理来进行这一水位控制。

图1. 水槽的供水控制●根据水位对泵进行ON、OFF控制（2根电极式）①如图2，电极E1未接触到液面时，电流流通的电路（E1-E3间）为开路，没有电流通过。

因此，继电器「X」不动作，继电器「X」的接点仍为“b侧”。

②如图3，电极E1接触到液面时，为电路闭合状态（液体将E1-E3间闭合），因此，继电器「X」动作，接点移动到“a侧”。

若将该继电器接点连接到接触器，则可根据液面的位置对泵进行ON、OFF控制。

但是，如图2、图3，如果仅有2根电极，电极E1附近会发生波动，导致继电器抖动。

为此，电极式液位开关有自我保持电路。

（图2、图3用于水位的报警等方面）图2 水位低时图3 水位高时●带自我保持电路的实用性水位控制（3根电极式）如图4所示，使用E1、E3电极以外的E2电极，通过a2接点连接E2、E1。

此时（前页的②）液面接触电极E1、继电器「X」动作，如果接点变为“a侧”，即使接下来液面低于E1，E2-E3间的电路也可以保持闭合状态。

图2
安装注意事项：
1）不要使壳体与探杆之间有较大的扭力；
2）探杆端部应与容器间的距离大于100mm ；见图3（a、b） 3）探杆应安装在远离进料口处，见图3（c、d）
4）若安装在非金属容器内，应有良好的接地；如安装在钢筋混凝土料仓内，仪表接地端应与其中的钢筋连接；
5）有异物落下或物料冲击的情况时，应加装防护罩，防护罩可采用圆和半圆形的钢管或
角铁，并应具有良好强度（当防护罩距离探杆小于100mm时，应重新调节灵敏度）；见图3（c）
6）测液状物位时，物料密度应大于240Kg/m3;
7）被测物体温度超过200°C时，建议选用分体式结构安装；
8）在水平安装时，壳体出线口应在下方。

物位计安装的位置往往由安装口的位置或容器开口的位置处定。

当安装在螺纹口或法兰接管中时，注意接管长度不要超过传感探杆的第一层绝缘层的长度。

在安装时，要保证传感探杆的绝缘不被割破或划破。

IPO
(a) (b)。
