直流电阻测试仪

直流电阻测试仪用途及功能特点如何一、直流电阻测试仪的用途：1.电力系统维护：直流电阻测试仪广泛应用于电力系统的维护工作中，如变压器、开关设备、继电器等的上下线检测、电器接触电阻测量、线圈电阻测量等。

2.轨道交通设备检修：直流电阻测试仪可用于轨道交通设备的检修和维护工作中，如轨道线路电气性能的测试、地铁车辆电气系统的测试等。

3.电子电器行业：在电子电器行业中，直流电阻测试仪可用于元器件的电阻测量、电路板的联通性测试等。

二、直流电阻测试仪的功能特点：1.精确度高：直流电阻测试仪采用先进的测量技术，具有很高的测量精确度，能够提供准确的测量结果，保证测试的可靠性。

2.范围广：直流电阻测试仪可以在较大的测量范围内进行测量，适用于不同电气设备的测量需求，具有很大的灵活性。

3.便携式设计：直流电阻测试仪一般具有小巧便携的设计，方便携带和操作，适用于现场测试和移动测试。

4.多功能操作：直流电阻测试仪通常具有多种功能操作，如数据存储、数据导出、报表生成、曲线显示等，方便用户对测量结果进行处理和分析。

5.人性化界面：直流电阻测试仪一般具有人性化的界面设计，操作简单，易于学习和使用，减少用户的操作困难和出错风险。

6.安全性能好：直流电阻测试仪具有良好的安全性能，能够有效保护测试人员的安全，防止因测试操作不当而造成的事故发生。

7.大屏幕显示：直流电阻测试仪通常具有大屏幕的显示器，能够清晰展示测试结果和相关信息，提高可视性和操作便利性。

8.数据处理功能：直流电阻测试仪通常可以将测试数据传输到电脑或存储设备中，便于后续数据的处理和管理。

综上所述，直流电阻测试仪是一种功能强大且广泛应用于电气设备维护和检修的仪器。

它具有精确度高、范围广、便携式设计、多功能操作、人性化界面、安全性能好、大屏幕显示和数据处理功能等特点，能够满足各种现场测试和移动测试的需求，为电气设备的正常运行和维护提供了重要工具。

武汉世纪华胜科技有限公司

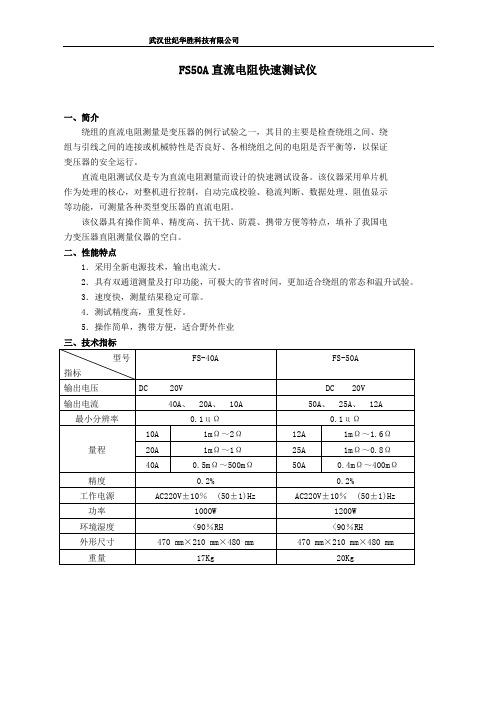

FS50A直流电阻快速测试仪
一、简介
绕组的直流电阻测量是变压器的例行试验之一，其目的主要是检查绕组之间、绕
组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等，以保证
变压器的安全运行。

直流电阻测试仪是专为直流电阻测量而设计的快速测试设备。

该仪器采用单片机
作为处理的核心，对整机进行控制，自动完成校验、稳流判断、数据处理、阻值显示
等功能，可测量各种类型变压器的直流电阻。

该仪器具有操作简单、精度高、抗干扰、防震、携带方便等特点，填补了我国电
力变压器直阻测量仪器的空白。

二、性能特点
1．采用全新电源技术，输出电流大。

2．具有双通道测量及打印功能，可极大的节省时间，更加适合绕组的常态和温升试验。

3．速度快，测量结果稳定可靠。

4．测试精度高，重复性好。

5．操作简单，携带方便，适合野外作业。

直流电阻测试仪的工作原理直流电阻测试仪是一种用于测量电路中直流电阻的仪器。

它的工作原理是基于欧姆定律和电桥原理。

我们来了解一下欧姆定律。

欧姆定律是描述电流、电压和电阻之间关系的基本定律。

根据欧姆定律，电流等于电压除以电阻，即I = U/R，其中I为电流，U为电压，R为电阻。

通过测量电流和电压，我们可以计算出电阻的值。

而电桥原理是电阻测量的基础。

电桥是由四个电阻和一个电流源组成的电路。

当电桥平衡时，即电桥两侧电压相等时，可以根据电桥的性质推导出待测电阻的值。

直流电阻测试仪利用了这两个原理，通过测量待测电阻两端的电压和流过待测电阻的电流，计算出电阻的值。

具体工作过程如下：1. 首先，将待测电阻连接到直流电阻测试仪的测量端口上。

2. 通过操作直流电阻测试仪，使其输出一个已知大小的电流。

3. 测量待测电阻两端的电压，可以使用电压表或直流电阻测试仪自带的测量功能。

4. 根据欧姆定律，计算出待测电阻的值。

将测得的电流值和电压值代入欧姆定律的公式中，即可得到电阻的值。

需要注意的是，直流电阻测试仪在测量过程中要保证电路的稳定性和精确性。

因此，通常会采用高精度的电流源和电压测量仪器，以确保测量结果的准确性。

直流电阻测试仪还可以进行多种测量模式的切换，例如四线测量和两线测量。

四线测量可以消除电路中的接触电阻和导线电阻对测量结果的影响，提高测量的精确度。

总结起来，直流电阻测试仪通过测量待测电阻两端的电压和电流，利用欧姆定律计算出电阻的值。

它是一种常用的电子测量仪器，广泛应用于电子工程、电力系统和科学研究等领域。

通过使用直流电阻测试仪，我们可以准确地测量电路中的直流电阻，从而帮助我们分析和解决电路中的问题。

直流数字电阻测试仪操作规程直流数字电阻测试仪操作规程一、设备概述直流数字电阻测试仪是一种用于测试电路或电子元件的电阻值的仪器。

它采用直流电流进行测试，同时具备数字显示和自动测量功能。

二、操作前准备1.确保测试仪处于合适的工作环境下，无明显的灰尘、湿气等干扰因素。

2.根据需要选择合适的测试电压和测试电流范围。

3.确保仪器与待测电路或元件之间的连接正确可靠。

4.检查测试仪的电源是否正常，并确保仪器接地可靠。

三、测试步骤1.打开仪器电源，并确保仪器处于待机状态。

2.将待测电路或元件与测试仪正确连接，确保电路连接稳定可靠。

3.根据需要设定测试的电压和电流范围。

如测试特定元件，需参考元件的额定值设定测试范围。

4.在测试仪上选择相应的测试模式，如手动模式或自动模式。

5.若选择手动模式，按下“测试”按钮开始测试，并在仪表上观察测试数值。

同时根据需要，可以选择保持、峰值显示等功能。

6.若选择自动模式，仪器将自动进行测试并显示数值。

7.根据测试结果判断被测电路或元件的电阻值，确保测试信号范围内的准确性。

8.测试完成后，关闭仪器电源，并拆除与被测电路或元件的连接。

四、注意事项1.在进行测试前，确保被测电路或元件处于断电状态，以免产生损坏或危险。

2.在测试过程中，仪器可能存在一定的热量，注意避免触碰测试仪表。

3.测试仪的电源应接在可靠接地的插座上，确保使用环境的安全性。

4.测试仪器的使用人员应具备基本的电路知识，以便正确判断测试结果和操作仪器。

5.对于高精度测试要求，应使用更为专业的测试仪器，并按照仪器说明进行相关操作。

6.定期对测试仪器进行维护和校准，以确保测试结果的精确性和可靠性。

五、常见故障及排除方法1.仪器无法正常启动：检查电源是否接通，电源是否正常，仪器是否连接正确。

2.测试结果异常或不稳定：检查测试环境是否受到干扰，测试连接是否牢固，测试参数是否设定正确。

3.数字显示不清晰或无显示：检查仪器是否出现故障，如有必要及时联系售后人员进行维修。

直流电阻测试仪的操作方式电力工作者在对电力设备进行相应的检修的进程中，有时候需要对设备的直流电阻值进行相应的测试，以得出数据进而判定设备的利用情形，这时就可能需要用到直流电阻测试仪了，直流电阻测试仪本身也是大电感设备直流电阻的理想仪器，因此本文就简单介绍使直流电阻测试仪的操作方式。

一、进行接线工作I+U+U-I-图3U+、I+为一套接线夹子，U－、I－为另一套接线夹子，接线时必需将U+夹在I+的内侧，U－夹在I－的内侧。

线径大的为电流，线径小的为电压。

二、开始测试打开电源，进入下面的显示：通过面板上的键盘选择“电阻测试”选项，点击确信键,进入档位选择菜单，进入下面的显示：用户依照需要选择不同的档位，点击确信键,进入档位选择菜单，进入下面的显示：在充电的刹时，蜂鸣器会叫（在加速充电速度，减小反电动势）。

若是量程选的较大，会显示:若是量程选的较小，会显示:选择适合，那么显示（小于10Ω的为例）：点击确认键，进入下面的显示：显现下面显示：点击退出键返回“直流电阻测试仪电阻选择菜单”按↑键继续测试表示不断开变压器绕组继续测试（能够转动有载开关，10KV配变属无励磁开关）通过面板上的键盘选择“数据治理”选项，点击确信键,进入下面的显示：用户依照自己的需要，选择不同的数据。

选择数据查询”选项，那么会显现所有存储的数据，带有时刻日期和阻值。

点击用户治理，那么会显现下面的界面：点击仪器校验，显现下面显示：清空数据寄放器，界面和仪器校验一样，需要输入密码。

点击“时刻设置”选项，显现下面显示：点击：“退出”键，返回到：“直流电阻测试仪”界面，测试终止。

本文要紧以湖北仪天成电力设备生产的YTC316-10型直流电阻测试仪来进行操作讲解，事实上各厂家出厂的直阻仪操作方式都大同小异，可是电力工作者在实际的工作中，也需要先熟读相应的操作说明，同时必需进行接地工作，以防平安事故的发生。

直流电阻测试仪用途及功能特点如何一、直流电阻测试仪的用途直流电阻测试仪（DC Resistance Tester）是一种用于测试电线、电缆、电机、发电机、变压器等电气设备内部电阻的专用仪器。

其主要作用是测量设备内部的电阻值，以此来判断设备是否正常运行，是否需要修理或更换部件等。

直流电阻测试仪是利用欧姆定律来进行测试的。

欧姆定律是电学中最基本的定律之一，它表明电阻和电流的比例关系。

根据欧姆定律，电阻是电压与电流的比例值，即 R=V/I。

当电流通过某一设备时，我们可以通过测试电阻值来判断设备的内部电路是否符合要求。

直流电阻测试仪的用途非常广泛，尤其在电力行业和工业领域中得到了广泛应用。

例如，在电力行业中，直流电阻测试仪可以用于测量变电站、发电机组、电缆等设备的内部电阻值。

在工业领域中，直流电阻测试仪可以用于检测风电设备、电机、发电机等设备的内部电阻值。

二、直流电阻测试仪的功能特点1. 高精度测试直流电阻测试仪具备高精度测试的功能特点。

对于电子元器件、电器设备等，其内部电阻值相对比较小，需要测试精度高、测量范围广的测试仪器。

直流电阻测试仪能够在高精度范围内准确测量电气设备的内部电阻值，能够精确评估电气设备的运行状态。

2. 显示直观直流电阻测试仪使用LCD液晶屏幕显示测试结果，能够直观地显示测试结果数据。

其显示方式简单、直观，操作简单方便，深受用户的欢迎。

此外，直流电阻测试仪还可以将测试数据通过USB接口传输到电脑中，方便用户进行数据的下载、存储和分析。

3. 防守护措施直流电阻测试仪具有防护措施的功能特点。

该测试仪采用了多项安全防护措施，保证测试人员的安全。

例如，在测试过程中，若电流过大或者测试温度过高，测试仪会自动进行保护，保证测试人员的安全。

4. 多种测试模式直流电阻测试仪还具有多种测试模式的功能特点。

该测试仪可以设置多种测试模式，包括手动模式、自动模式、比较模式等多种测试模式。

测试人员可以根据不同的测试需求进行选择，对测试效果进行优化。

直流电阻测试仪原理直流电阻测试仪是一种用来测量电路、电器元件等电阻值的仪器。

它通过施加一定的直流电压，测量电路中的电流，从而计算出电路的电阻值。

在电子、电力、通信等领域，直流电阻测试仪被广泛应用于电路故障排除、电器元件质量检测等方面。

本文将介绍直流电阻测试仪的原理及其工作过程。

首先，直流电阻测试仪原理是基于欧姆定律的。

欧姆定律指出，在恒定温度下，电流通过某些材料时与两端的电压成正比，即电流I与电压V之比为一个恒定值，即电阻R。

这个恒定值就是电阻的电阻值，通常用单位欧姆（Ω）来表示。

因此，直流电阻测试仪的工作原理就是利用欧姆定律来测量电路中的电阻值。

其次，直流电阻测试仪通过施加一定的直流电压来激励被测电路或电器元件，然后测量通过被测电路的电流值。

根据欧姆定律，通过测量电流值和施加的电压值，就可以计算出电路的电阻值。

这种测量方法可以快速、准确地获取电路的电阻值，对于电路故障排除和电器元件质量检测非常有帮助。

另外，直流电阻测试仪在测量过程中需要考虑一些影响因素，如接触电阻、温度漂移等。

接触电阻是指测量引线和被测电路之间的接触电阻，它会对测量结果产生一定的影响。

为了减小接触电阻的影响，通常在测量时会选择低电阻值的测试引线，并确保测试引线与被测电路之间的接触良好。

此外，温度漂移也是一个影响因素，它指的是被测电路在工作过程中由于温度变化而导致电阻值发生变化。

为了减小温度漂移的影响，通常在测量过程中会对被测电路进行恒温处理，以确保测量结果的准确性。

综上所述，直流电阻测试仪是一种通过施加一定的直流电压，测量电路中的电流，从而计算出电路的电阻值的仪器。

它基于欧姆定律，通过测量电流值和施加的电压值来快速、准确地获取电路的电阻值。

在实际应用中，需要注意接触电阻和温度漂移等影响因素，以确保测量结果的准确性。

直流电阻测试仪在电子、电力、通信等领域有着广泛的应用，对于电路故障排除和电器元件质量检测起着重要的作用。

直流电阻测试仪使用说明1、概述：直流电阻测试仪是测量变压器、互感器、电抗器、电磁操作机构等感性线圈制造、使用、安装、交接试验中的必测项目。

他能有效的发现感性线圈选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后所存在的隐患。

2、仪器面板介绍1）开关：整机电源开关。

2）充电：仪器内置电池的充电端口，只可使用专用配套充电器。

3）I+/I-：电流输出端子，红色正极、黑色负极。

4）V+/V-：电压输入端子，红色正极、黑色负极。

5）显示器：122×32点阵液晶显示屏，显示菜单、电流、电压、电阻等。

6）对比度：可调整显示字符的对比度。

7）复位键：整机回到初始状态，切断输出电流。

8）电流键：选择测试电流。

9）测试键：选定电流量程后按此键，仪器按选定电流启动进行测试，现实电阻值后，按此键1-2秒可重新启动，清除数据缓冲区内的老数据，重新测量。

3、测试与操作方法：1）接线：把被测试品通过专用电缆与本机连接，要连接牢固，不得虚接。

2）量程选择：打开电源开关，显示屏上会显示“福润德”之后，就可以通过电流键对电流进行选择。

每按一下显示屏会显示相应的电流及量程。

3）测试：当选择好电流后，按下测试键就可以测试，显示屏指示充电电流值同时提示正在充电，当电流稳定后显示屏显示所使用的测试电流，同时提示“正在测试”、提示“连续测试”之后开始闪烁，显示电流之和电阻值，按测试键可重新测量但电流维持不变。

测试时当选用电流较小时，会提示“选大电流”因为电流太小不利于信号稳定，此时应更换电流，让仪器提高输出电流。

测试时当选用电流太大时，因为电阻太大电流充不上去，此时应更换适当电流档，重新测试。

4）测试完毕后，按复位键，仪器电源将于绕组断开，同时放电，音响报警，这时显示屏显示正在充电回到电流选择状态，此时可不必等待放电结束，可选择电流测试键直接测试，放电结束后，可重新接线，进行下次测量或拆下测试线结束测量。

5）当电池电量显示不足时会自动显示“电量不足请充电”，充电时应关闭电源开关，将充电器插入插孔即可充电，指示灯红色表示正在充电、绿色表示充电成功。

直流电阻测试仪使用方法
直流电阻测试仪是一种经常用来测试电阻的仪器，用来检测电路
连接的完整性以及元件等的阻值。

它的使用也非常简单。

首先，在使用测试仪之前，该仪器应该做一次检查和调试，确保
测量的精度。

这样可以避免计量中的误差和不确定性，同时还可以为
测量结果提供可靠的依据及参考。

其次，应将直流电阻测试仪与电源连接，调节电源电压等，使其
能够输出额定电压。

此外，还应调节测试仪阻值表格，使其正确显示
阻值单位，如千欧、毫欧等。

接着，根据实际需要，调节好测试仪上的电压调整旋钮，将测试
电路中的元素安装在测试仪的输入和输出端。

最后，读取仪器的检测数据，根据实际测试情况来比较和解释，
从而诊断和判断测试电路的正常情况。

总而言之，直流电阻测试仪的使用要先进行检查和调试，然后与
电源连接，调节电源电压，调节测试仪阻值表格，调节电压调整旋钮，
将测试电路元素安装于测试仪的输入和输出端，最后读取仪器的检测数据，进行分析和判断。

直流电阻测试仪使用方法一、准备工作1.检查测试仪的电池电量是否充足，以免影响测试结果。

2.选择正确的测试范围。

根据待测电阻的预估值，选择合适的量程，以确保测试结果的精确性。

如果电阻值较小，可以选择较小的量程，如果电阻值较大，则需要选择较大的量程。

二、连接测试仪1.将测试仪的电线或测试夹具连接到待测电路中。

一般情况下，将一根电线连接到电路的一端，而另一根电线则连接到电路的另一端。

如果待测电路中存在连接器，可以直接将测试夹具连接到连接器上。

2.确保连接的稳定和牢固，以防止测试过程中出现松动和接触不良的情况。

三、测试操作1.打开测试仪的电源开关，使其处于工作状态。

2.根据测试仪的使用说明书，设置测试仪的量程和测试模式。

如果测试仪具有多种测试模式，需要选择直流电阻测试模式。

3.调节测试仪的电流值。

根据待测电路的特性和测试要求，逐步调整电流值，直到达到合适的测试条件。

一般情况下，可以选择适中的电流值来进行测试。

4.开始测试。

在设定合适数值后，按下测试按钮开始测试。

测试仪将自动施加电流，并测量电阻值。

5.等待测试结果。

一般情况下，测试仪会在显示屏上显示电阻值。

等待一段时间，直到测试结果稳定后，记录下测试结果。

四、结束测试1.关闭测试仪的电源开关，断开测试仪与待测电路的连接。

2.将测试仪恢复到待机状态，以便下次测试使用。

3.记录测试结果。

将测试结果记录在相关的测试记录表格或文件中，以备日后查阅。

需要注意的是，使用直流电阻测试仪时应遵循以下几点：1.在测试之前，仔细检查测试仪的工作状态和测试条件，以确保测试结果的准确性。

2.在进行一些特殊电路的测试时，需要特别注意测试仪的带宽、保护功能等特性，以保证测试的准确性和安全性。

3.在测试过程中，尽量保持稳定的工作环境，避免强烈的磁场或电磁干扰对测试结果产生影响。

总结起来，使用直流电阻测试仪时需要进行准备工作、连接测试仪、进行测试操作、结束测试并记录结果等步骤。

遵循正确的使用方法和注意事项，可以确保测试的准确性和可靠性。
