回路电阻测试仪使用方法

回路电阻测试仪使用方法回路电阻测试仪是一种常用的测试仪器产品，适用于测试高低压开关的主触头接触电阻值、高低压电缆电路的直流电阻等。

回路电阻测试仪是一种常用的测试仪器产品，适用于测试高低压开关的主触头接触电阻值、高低压电缆电路的直流电阻等。

那么回路电阻测试仪应该如何使用呢?今天小编来具体介绍一下回路电阻测试仪的使用方法，希望可以帮助到大家。

回路电阻测试仪使用方法1. 按四线测量法，用专用测试线将被试品连接至仪表面板上，注意电压测量线应接在电流输出线内侧。

2. 接通AC220V电源(注意：电源进线的第三根线即保护地必须接到大地)，按下电源开关，此时电流表、电阻表显示“000”(可在未数允许一位数跳动)。

3. 按测量开关，调节电流输出旋钮(按顺时针)至电流表头显示“100.0”时，再读取阻值表头上的数字即为被测试品的阻值，并作记录。

(若显示“1”表示所测回路超量程)。

4. 测试完毕，将电流输出调节旋钮(按逆时针)调至最小，复位测量开关，再切断电源开关。

5. 如要重复测试，只需复位测量开关，将测试钳重新夹好，再按测量开关即可。

回路电阻测试仪使用注意事项：1、打开电源开关之前，应先将测试按钮弹起(非测试状态下)、电流调节钮按逆时针调至“零位”。

2、仪器应放置于干燥、通风，无腐蚀性气体的室内。

3、测试完后一定要等电源全部放完后再拆除测试线等装置回路电阻测试仪使用方法已经介绍完了，通过上述文章介绍用户对于回路电阻测试仪已经有了一定的了解，在后期的使用中可以更加便利。

尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有高压核相仪，耐电压测试仪，高压绝缘垫，真空度测试仪,大电流发生器，三相大电流发生器，变频串联谐振试验装置，无线高压核相仪等等的介绍，您如果对我们的产品有兴趣，欢迎来电咨询。

谢谢!。

VOHL-100A回路电阻测试仪使用说明书武汉微欧电力设备有限公司Wuhan Weiou Power Equipment Co., Ltd尊敬的顾客感谢您使用本公司产品。

在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。

若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

一年（包括一年）内如产品出现缺陷，实行免费维修。

一年以上如产品出现缺陷，实行有偿终身维修。

如有合同约定的除外。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

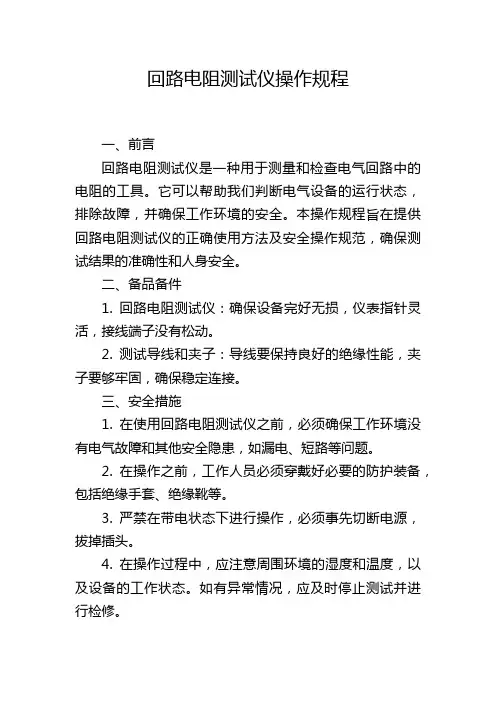

回路电阻测试仪操作规程一、前言回路电阻测试仪是一种用于测量和检查电气回路中的电阻的工具。

它可以帮助我们判断电气设备的运行状态，排除故障，并确保工作环境的安全。

本操作规程旨在提供回路电阻测试仪的正确使用方法及安全操作规范，确保测试结果的准确性和人身安全。

二、备品备件1. 回路电阻测试仪：确保设备完好无损，仪表指针灵活，接线端子没有松动。

2. 测试导线和夹子：导线要保持良好的绝缘性能，夹子要够牢固，确保稳定连接。

三、安全措施1. 在使用回路电阻测试仪之前，必须确保工作环境没有电气故障和其他安全隐患，如漏电、短路等问题。

2. 在操作之前，工作人员必须穿戴好必要的防护装备，包括绝缘手套、绝缘靴等。

3. 严禁在带电状态下进行操作，必须事先切断电源，拔掉插头。

4. 在操作过程中，应注意周围环境的湿度和温度，以及设备的工作状态。

如有异常情况，应及时停止测试并进行检修。

四、操作步骤1. 确认测试回路：在进行测试之前，必须明确所要测试的回路。

如是单相回路、三相回路或其他类型的回路。

2. 准备工作：将测试导线连接到电源以及被测电路上。

确保导线和夹子的连接良好，并避免导线与皮肤直接接触。

3. 选择测量范围：根据实际测试情况，调节仪表上的测量范围到合适的档位。

4. 进行测试：将测试导线接到需要测量的两点上，确保导线牢固地夹住被测点。

开启电源，观察仪表指针的变化，记录测量结果。

5. 结果判定：根据测量结果，判断被测回路的电阻值是否正常。

如有异常，需要对故障进行定位和修复。

6. 清理工作：测试完成后，及时清理工作站和设备，保持干净整洁。

五、注意事项1. 在操作过程中，严禁使用有损害绝缘层的金属工具接触测试导线和绝缘电缆，并注意不要因操作不当导致电流过大产生危险。

2. 测试时应注意观察仪表指针的变化，确保测量数据的准确性。

3. 严禁在高温、高湿度等特殊环境下进行操作，以免影响仪表的正常工作和使用寿命。

4. 如需长时间停用回路电阻测试仪，请将其存放在干燥通风的地方，避免灰尘和湿气的侵入。

回路电阻测试仪操作方法MSHL-100A 回路电阻测试仪，采用高频开关电源和数字电路技术，适用于开关控制设备回路电阻的测量，具有稳定性好，智能性高，操作简捷方便，是大多数人的首选。

那么，回路电阻测试仪究竟是如何操作的呢？看看以下操作方法，让你一看就学会。

一、旋转鼠标使用说明旋转鼠标的功能类似计算机上使用的鼠标，它有三种操作：“左旋”，“右旋”，“点击选定”。

通过鼠标这三种操作实现移动光标、数据输入和操作选定功能。

移动光标：通过左转或右转鼠标来移动光标，将光标移动到所要选择的选项上，“点击”旋钮即可选定此项。

数据输入：当需要修改或者输入数据时，将光标移动到需要修改数据的选项上，点击鼠标，即进入数据的修改操作（光标缩小至被修改的这一位上），左旋或右旋鼠标即进行该位的增减操作，点击鼠标确认该位的修改。

旋转鼠标进入下一位修改。

逐位修改完毕后，光标增大为全光标，即退出数据的修改操作，此时可通过旋转鼠标将光标移走。

二、正确接线按图3所示接线方法正确接线。

图3 四端子接线图注意: ①仪器面板与测试线的连接处应扭紧，不得有松动现象。

②按照四端子法接线，即电流线夹在被试品的外侧，电压线夹在被试品的内侧，电流与电压必须同极性。

三、开机确认测试线接线无误后，接入220V交流电源，合上电源开关，仪器进入开机状态。

开机时，蜂鸣器短时响，表示系统开机。

四、主界面打开电源开关，系统进入主界面，如图4所示。

图4 主界面移动光标，在“开始测试”、“记录查询”、“时间设置”、“U盘转存”中任意切换。

主界面下方显示系统当前时间。

五、测试菜单界在主界面中选中“开始测试”项，点击鼠标，仪器进入测试菜单界面，如图5所示。

默认测试电流为100A，测试时间为10s。

图5 测试菜单界面在“测试电流”位置点击鼠标，电流值可在50A，100A之间任意切换；旋转鼠标到“测试时间”位置，使用旋转鼠标输入数据，可设定测试时间。

点击“测试”项，系统进入“测试结果”界面。

常规回路电阻测试仪的测试及操作规程常规回路电阻测试仪的测试目前市场上大部分回路电阻测试仪原理是采用典型的四线制测量法,由高频开关电源提供大于100A的测试电流,按下测量键时,高频开关电源输出大于100A以上的测试电流；同时采样电路开始采样,取得的信号经放大器放大,由A/D转换器将模拟信号转换成数字信号后；再经微处理器对数据进行滤波、运算、处理,最后送显示器显示出此次测量的电流和电阻值。

并可以在当电流测试回路出现断线或接触不良时,仪器会根据电流分流器上的电压判断出电流回路接触不良或开路。

直流电阻快速测试仪采用全新电源技术,具有测量迅速、体积小巧、使用方便、测量精度高等特点,是测量变压器绕组以及大功率电感设备直流电阻的理想设备。

1、现有测试方法存在的问题按照常规设计原理设计的回路电阻测试仪在现场测试时发现,都普遍存在一个问题:当测试仪电压接线回路出现接触不良或开路时,测试仪还会显示一个数值；此时会出现以下几种情况:(1)电压回路开路,测试现场没有强电场干扰,这种情况下,由于放大器输入的差模电压基本为0,故仪器显示的测试数值接近为0,如果测试人员有足够的现场测试经验；可以判断出是仪器电压回路测试线异常,将仪器电压回路测试线异常排除后,可以得出最终正确测试结果；如果测试人员没有足够的现场测试经验,有可能会误判测试仪出现问题,中断测试,更换或返修仪器,延误停电时间,给测试工作带来不必要的麻烦。

(2)电压回路接触不良,大多数情况下断路器的接线端子在长期运行后端子排外表面会产生氧化膜或油膜；当回路电阻仪的电压测试钳夹接到这样的端子排上时就可能产生接触不良,既电压测试线钳夹本身也要产生一定的接触电阻,该接触电阻值达到与电压采样回路的内阻值相当时,将对测试结果产生严重影响。

(3)电压回路开路或接触不良(开路时可视接触电阻R1无穷大),测试现场有较强的电磁干扰,如母线带电；此时带电母线通过以空气为介质的电容,干扰测试仪的两条电压测试线,由于干扰的作用使回路测试仪电压采集线两端出现差模电压。

开关主回路的绝缘电阻测量和交流耐压试验下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!开关主回路的绝缘电阻测量和交流耐压试验在电力系统中，开关主回路的绝缘电阻测量和交流耐压试验是确保设备安全可靠运行的重要步骤。

GDHL-100H 手持式回路电阻测试仪一、概述本测试仪是一款创新型产品，产品体积小巧，手持式操作，电池供电，便于携带。

产品主要应用于开关触点的接触电阻和其它微欧电阻的测量，测试速度快、准确度高。

二、性能特点1、锂电池供电，一次充电可连续进行600次以上测试，测试过程简单、方便。

2、输出电流最大到100A，多档电流可选，测试范围宽。

3、100A测试时，最长测试时间可达60秒，满足现场各种应用。

4、量程宽、精度高，100A时可达5mΩ。

5、具有开路保护、过热保护等完善的保护功能。

6、5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。

可选配外置式打印机，便于数据打印。

7、具有本机存储和优盘存储，方便数据保存。

三、技术指标1、测试电流：30A，50A，80A，100A2、测量范围：30A 0~20mΩ50A 0~10mΩ80A 0~8mΩ100A 0~5mΩ3、准确度：±（读数*0.5%+1uΩ）4、分辨率：0.1uΩ5、显示位数：四位半6、试验电源：恒流限压，约2V7、输入电压：最大5V8、测量时间：快速，10~60秒可选9、电池容量：7.5AH动力锂电池10、测量次数：大于600次（可充电，快速测量模式）11、测试线：电阻小于10mΩ12、工作电源：内置锂电池或外置充电器，充电器输入100~240VAC，50Hz/60Hz13、充电电压：12.6V 充电电流：≤3A充电时间:约3小时自动关机：5分钟无操作自动关机主机重量：1.7kg四、功能模块说明五、操作说明◆测试接线将两个测试钳夹到开关触点或试品两端，I+/U+端子连接红色测试线，I-/U-端子连接黑色测试线，其中粗线插片连接电流接线柱I+/I-，细线弹棒插入电压接线柱U+/U-。

必须使用仪器配套的专用低阻测试线，电流接线柱要拧紧，测试夹要牢固夹持，以降低引线电阻，节省电池电量。

如果测试线接触不良，电流不能达到设定值，仪器会停止测试并报警。

回路电阻测试仪接线方法、操作流程、应用领域回路电阻测试仪接线方法和操作流程：1、回路电阻测试仪按图所示四端子接法接线。

2、确认无误后，接通电源开关，电流表、电压表显示为000，可在末位允许一位数跳动。

3、按测量开关后,电流表是否在100A,若不在100A请调节微调旋钮,使电流为100A并保持稳定，此时电阻表显示值即为所测电阻值，（若显示1，即表示所测回路电阻值超量程）,数值稳定后，一般5-10秒，请立即记录并按测量键停止测量。

4、如果按正确接线方法使用，而测量电流达不到100A，或者为零，则应检查所使用大电流线是否截面过小，或者所接回路是否接通。

5、测量结束后，断开电源开关。

回路测试仪是采用数字电路技术和开关电路技术制作，它是用于开关控制设备的接触电阻、回路电阻测量的专用设备，其测试电流采用国家标准GB763推荐的100A直流，可在100A 电流的情况下直接测得回路电阻或者接触电阻，并用数字显示，该仪器测量准确、性能稳定，适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

回路电阻测试仪应用领域及故障维修：回路电阻测试仪的应用范围:.适用于测试高低压开关的主触头接触电阻值。

.适用于测试高低压电缆线路的直流电阻值。

.适用于测试任何超低阻无感电器的电阻值。

测试过程全部微电脑程控自动实施,具有文字提示和良好的人机界面,高精度,单按键操作,简单易行。

回路电阻测试仪故障与维修:仪器出厂前已经做过高低温与各种老化实验，不易出现故障。

如遇以下情况，可自行解决：接通电路，打开电源无显示，保险丝熔断，更换保险丝。

按测试键后，阻值显示不正常：可按照显示屏的提示检查A：回路未通，+I、-I未接牢B：待测阻值太大，或钳口与试品接触不好C：+V、-V未接好，阻值不正常出现以上情况可检测回路接线，并清除钳口接触端。

回路电阻测试仪如何使用1. 开机确认测试线接线无误后，接入 220V 交流电源，合上电源开关，仪器进入开机状态。

开机时，蜂鸣器短时响，表示系统开机。

2. 主界面打开电源开关，系统进入主界面，如图 4 所示。

移动光标，在“开始测试”、“记录查询”、“时间设置”、“U 盘转存”中任意切换。

主界面下方显示系统当前时间。

3. 测试菜单界在主界面中选中“开始测试”项，点击鼠标，仪器进入测试菜单界面，如图5 所示。

默认测试电流为 100A，测试时间为 10s。

在“测试电流”位置点击鼠标，电流值可在 50A，100A 之间任意切换；旋转鼠标到“测试时间”位置，使用旋转鼠标输入数据，可设定测试时间。

点击“测试”项，系统进入“测试结果”界面。

点击“返回”项，系统返回上一界面。

注意：测试时间设定范围：5s~599s，超出该范围系统返回默认值：10s。

为了保证测试结果更加准确，推荐测试时间采用默认值 10s。

4. 测试结果599s，超出该范围系统返回默认值：10s。

为了保证测试结果更加准确，推荐测试时间采用默认值 10s。

5. 测试结果在“测试菜单”中点击“测试”项进入“测试结果”界面，如图 6 所示。

界面上依次显示电阻值、测试电流值和测试时间。

注意：此时电流线上有大电流流过，切不可将电流线强行拔掉，否则可能对操作人员和仪器造成伤害。

正在测试时，系统显示“停止”，“返回”项。

点击“停止”，系统停止计时，电流停止输出。

点击“返回”，系统停止计时，电流停止输出并返回上一界面。

注意：开始测试的前几秒，由于电流冲击和电容充电，测试结果不稳定，5s 后测试结果稳定，用户即可记录数据。

计时时间到自动停止电流输出。

点击“复测”项，系统以设定好的参数对电阻重复测量一次。

点击“保存”项，系统进入“保存测试结果”界面，如图 9 所示。

点击“打印”项，系统打印样品编号、测试时间、测试电流、电阻值、测试日期在内的所有信息。

点击“返回”项，系统返回上一界面。

回路电阻测试仪与直流电阻快速测试仪检定规程
回路电阻测试仪与直流电阻快速测试仪的检定规程如下：
1. 测量范围的设定：根据测试仪的规格和测量要求，设定测量范围，确保测量结果的准确性。

2. 校准电源：使用稳定可靠的校准电源，根据测试仪的额定电源电压进行校准。

3. 测试样品准备：选择符合要求的样品进行测试，确保样品的结构、材料和连接方式与实际应用环境一致。

4. 测试接线：根据测试仪的说明书，正确连接测试样品和测试仪，确保测量信号传输的准确性。

5. 测量过程：按照测试仪的操作说明，进行测量操作。

注意测量时的温度、湿度等环境条件，确保测试条件的稳定性。

6. 测量结果处理：根据测试仪的读数，计算出测量结果，并填入相应的检定记录表中。

7. 检定结果判定：根据检定要求，判定测量结果的合格与否。

如果测量结果超出了规定的误差范围，则需要进行重新校准或修理。

8. 检定记录：将检定结果记录在检定报告中，并注明测试日期、测试人员、检定仪器的编号等相关信息。

9. 维护与保养：定期对测试仪进行维护和保养，确保测试仪的精度和可靠性。

10. 外部环境影响的控制：要注意外界的干扰因素，如电磁辐射、温度变化等，避免这些因素对测试结果的影响。

以上就是回路电阻测试仪与直流电阻快速测试仪的检定规程。

根据具体的测试仪器和测试要求，可能会有些许差异，所以在进行测试之前，最好参考相关的操作说明和检定标准。
