直流电阻测试仪使用说明及注意事项样本

直流电阻测试仪操作规程
《直流电阻测试仪操作规程》
一、设备准备
1. 确保直流电阻测试仪处于正常工作状态，检查仪器外观、显示屏和连接线是否完好。

2. 确保测试仪的电源线正确接入并接通电源，检查电源指示灯是否亮起。

二、样品准备
1. 确保样品处于放置平稳且无外部干扰的环境下，准备测试夹具并将样品固定于夹具上。

2. 清洁样品表面，确保测试接触点干净无杂质。

三、测试操作
1. 打开直流电阻测试仪电源开关，待仪器启动完成后进入测试界面。

2. 设置测试参数，包括电流大小、测试时间等参数，确保测试参数符合样品要求。

3. 用测试夹具连接测试仪与样品，确保连接牢固且无杂质。

4. 按下测试按钮，开始测试过程。

在测试过程中要保持样品不受外部振动影响，以确保测试结果准确。

四、测试结束
1. 测试完成后，关闭测试仪电源开关，断开连接线，并拔掉电源线。

2. 清洁测试夹具和仪器表面，并将设备放置在指定位置。

五、安全注意事项
1. 操作人员应穿戴静电防护设备，避免因静电造成的影响。

2. 操作人员应严格按照操作规程进行操作，禁止在未经培训的情况下操作测试仪。

3. 在测试过程中，要注意保持周围环境安静，避免外部振动影响测试结果。

通过严格按照《直流电阻测试仪操作规程》进行操作，可以保证测试结果的准确性和可靠性，同时能保障测试人员和设备的安全。

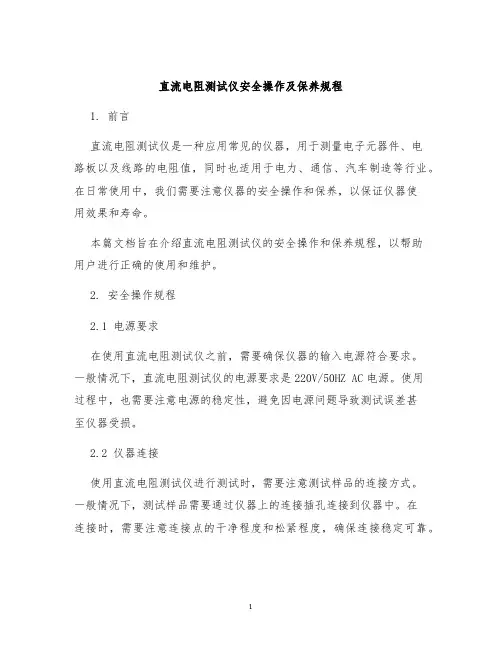

直流电阻测试仪安全操作及保养规程1. 前言直流电阻测试仪是一种应用常见的仪器，用于测量电子元器件、电路板以及线路的电阻值，同时也适用于电力、通信、汽车制造等行业。

在日常使用中，我们需要注意仪器的安全操作和保养，以保证仪器使用效果和寿命。

本篇文档旨在介绍直流电阻测试仪的安全操作和保养规程，以帮助用户进行正确的使用和维护。

2. 安全操作规程2.1 电源要求在使用直流电阻测试仪之前，需要确保仪器的输入电源符合要求。

一般情况下，直流电阻测试仪的电源要求是220V/50HZ AC电源。

使用过程中，也需要注意电源的稳定性，避免因电源问题导致测试误差甚至仪器受损。

2.2 仪器连接使用直流电阻测试仪进行测试时，需要注意测试样品的连接方式。

一般情况下，测试样品需要通过仪器上的连接插孔连接到仪器中。

在连接时，需要注意连接点的干净程度和松紧程度，确保连接稳定可靠。

2.3 测试流程在进行测试时，需要注意测试流程的正确性和步骤。

首先需要设置仪器的测试模式、电流值、测试时间等参数，然后将测试样品连接到仪器中，启动测试程序进行测试。

在测试过程中，需要保持测试样品和仪器稳定不动，避免接触不良或测试样品受损。

2.4 安全注意事项在使用直流电阻测试仪时，需要注意以下安全事项：1.避免使用过程中浑水摸鱼或擅自修改测试参数，保证测试结果正确。

2.避免操作不当导致高电压触电或短路，对人身和设备造成损害。

3.避免长时间测试导致设备过热或烧毁，建议适量休息或降低测试频率。

4.使用时需要注意环境温度、湿度等因素，避免因环境因素导致测试误差或仪器损坏。

3. 保养规程3.1 仪器保养在使用直流电阻测试仪的过程中，需要定期对仪器进行保养和清洁。

一般情况下，需要将仪器外壳清洁干净，确保外观无尘和划痕；同时需要对连接插孔和测试线进行清洗和维护，确保连接稳定可靠；还需要对电源和测试模块进行检修和维护，确保电源和测试模块的正常工作和稳定性。

3.2 测试样品保养在对测试样品进行测试时，需要注意测试样品的保养和维护。

使用说明书OPERATION MANUAL2511直流低电阻测试仪警告本仪器不允许对带电测试件进行测试!测试中应注意的问题：1.开机预热：仪器开机，测试前必须预热10分钟以上，以等待仪器内部线路电参数稳定后再进行测试。

2.零点及清零：当使用20mΩ和200mΩ两量程时，应首先清零再进行测试，而在其它量程一般不必清零。

测试时，使用者可先选定量程，再把测试夹互夹，使S+端与S-端直接接触，D+端与D-端直接接触，并保持良好接触，若仪器显示不为零时，请按前面板清零键，则清零ON指示灯亮，仪器清零。

3.由于仪器采用了四端测量法，所以使用者在清零时，一定要使仪器的S+端与S-端直接接触，D+端D-端直接接触。

具体地说：使两个测试夹有引出测试线的两金属片直接接触，无引出测试线的两金属片直接接触。

否则在20mΩ和200mΩ两量程时，由于仪器增益极高，仪器会显示一非常不稳定的底数。

4.仪器内部所有器件的校正参数都存储在AT28C16EEPTOM集成电路内，所以仪器内许多集成电路及电子元器件不要随便更换，否则可能使与AT28C16内部存储参数不符，造成测量不正确。

注1：在开机或使用过程中机器出现死机或数据乱跳以及其他不合理现象。

复位：先关机然后按住设置键同时开机！在开机关机时请不要迅速地开启关闭电源。

第一章概述一、引言:2511智能直流电阻自动分选测试仪采用数码管显示，能对各种导线、变压器、电机、开关、继电器等各类电阻进行测试，仪器测量范围10uΩ-2.00kΩ仪器产生高精度恒流经被测件进行四端点测量，有效地扣除了引线误差，适合用户作高精度测量；由于使用直流测试，对各类变压器及电感的铜阻测量尤为适合；本仪器扩展了同类仪器的功能，采用无继电器切换量程,并带有短电数据保护功能.二、功能介绍:1．测试值显示：五位显示：最大19999字，LED分选结果显示：在分选指示框显示结果；可以用按〖↑〗、〖↓〗键对计数值显示的分选档的数值进行＋、－设置。

直流电阻测试仪安全操作规程
1. 前言
直流电阻测试仪是一种用于测量电路直流电阻和电势差的仪器。

本文档旨在规范直流电阻测试仪的安全操作，以避免人身伤害和设备损坏。

2. 安全注意事项
在使用直流电阻测试仪之前，应注意以下事项：
•使用符合国家标准的电源
•在触碰导线和接口之前，必须关闭电源
•明确测试电路的电压和电流，避免短路和超功率
•使用保护措施，如避雷针、保险丝和避免潮湿环境
•使用标准测量线缆
•不要触摸裸露的电源线和端子
•只有经过专业培训的人员才能进行特殊检查和操作
3. 操作流程
1.在使用前，检查测试仪有无破损或松动的地方
2.连接标准检测线缆
3.仔细检查连接线是否牢固
4.打开测试仪电源，调节测试仪所需要的电压和电流值
5.将待测试器件与测试仪相连
6.待测试器件应断开电源，并防止短路
7.在极性规定的情况下，连接测试仪
8.记录测试仪显示的结果
4. 维护与检修
在使用直流电阻测试仪时，我们也需要维护和检修测试仪，如下：
1.定期检查测试仪电源
2.定期检查测试仪是否能正常工作
3.定期检查测量线缆
4.定期检查电源线和接线端子
5.定期校准测试仪指示值
5. 总结
直流电阻测试仪的安全操作需要依照本文档所规定的操作流程进行操作。

同时，监测电源电压和电流，避免短路和超功率。

正确的维护和检修对于测试仪的使用寿命和测试结果的准确性也至关重要。

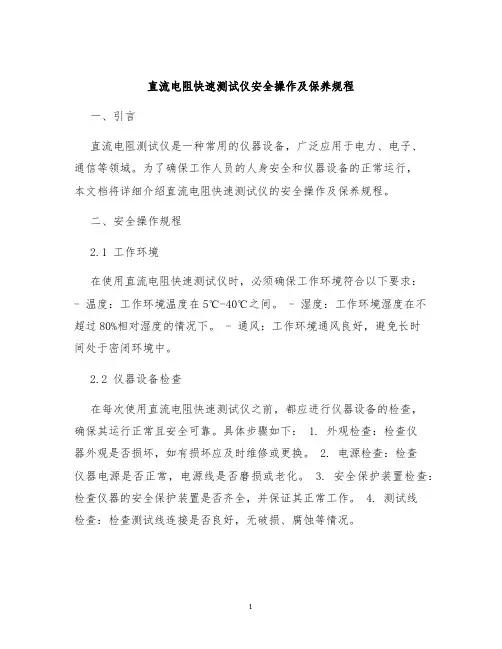

直流电阻快速测试仪安全操作及保养规程一、引言直流电阻测试仪是一种常用的仪器设备，广泛应用于电力、电子、通信等领域。

为了确保工作人员的人身安全和仪器设备的正常运行，本文档将详细介绍直流电阻快速测试仪的安全操作及保养规程。

二、安全操作规程2.1 工作环境在使用直流电阻快速测试仪时，必须确保工作环境符合以下要求：- 温度：工作环境温度在5℃-40℃之间。

- 湿度：工作环境湿度在不超过80%相对湿度的情况下。

- 通风：工作环境通风良好，避免长时间处于密闭环境中。

2.2 仪器设备检查在每次使用直流电阻快速测试仪之前，都应进行仪器设备的检查，确保其运行正常且安全可靠。

具体步骤如下： 1. 外观检查：检查仪器外观是否损坏，如有损坏应及时维修或更换。

2. 电源检查：检查仪器电源是否正常，电源线是否磨损或老化。

3. 安全保护装置检查：检查仪器的安全保护装置是否齐全，并保证其正常工作。

4. 测试线检查：检查测试线连接是否良好，无破损、腐蚀等情况。

2.3 操作步骤在进行直流电阻快速测试仪的操作时，应按照以下步骤进行： 1.检查测试对象：确保待测试的电路或元件与仪器设备相互匹配。

2.连接测试线：将测试线正确连接到测试对象的端口。

3. 打开电源：按照仪器设备的操作说明，打开电源并等待设备启动完成。

4. 进行测试：根据需要选择测试模式和参数，并开始测试。

5. 测试结果记录：将测试结果记录下来，并及时进行分析和处理。

6. 关闭设备：测试完成后，按照操作说明正确关闭设备，并断开电源。

7. 检查设备：检查设备状态是否正常，及时清理和维护设备。

2.4 安全注意事项在使用直流电阻快速测试仪时，应注意以下安全事项： - 避免在有强烈电磁干扰的环境中使用测试仪器。

- 在操作仪器时，应避免触摸裸露的导线、接触非绝缘的元器件。

- 不要将测试仪器用于超过其额定电流和电压范围的测试。

- 在操作过程中，不得随意更改测试仪器的设置和参数。

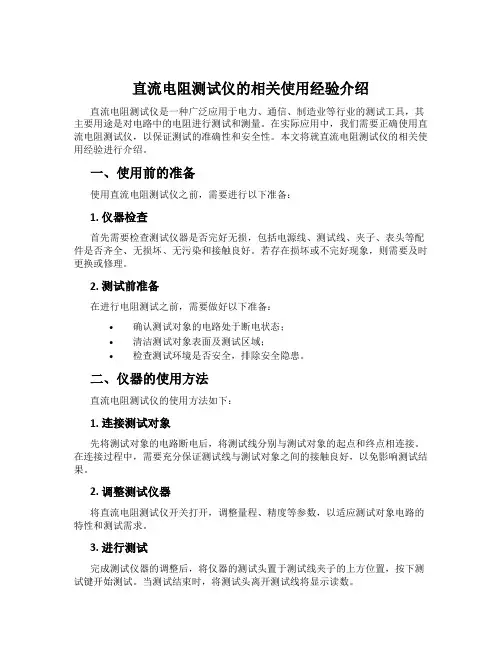

直流电阻测试仪的相关使用经验介绍直流电阻测试仪是一种广泛应用于电力、通信、制造业等行业的测试工具，其主要用途是对电路中的电阻进行测试和测量。

在实际应用中，我们需要正确使用直流电阻测试仪，以保证测试的准确性和安全性。

本文将就直流电阻测试仪的相关使用经验进行介绍。

一、使用前的准备使用直流电阻测试仪之前，需要进行以下准备：1. 仪器检查首先需要检查测试仪器是否完好无损，包括电源线、测试线、夹子、表头等配件是否齐全、无损坏、无污染和接触良好。

若存在损坏或不完好现象，则需要及时更换或修理。

2. 测试前准备在进行电阻测试之前，需要做好以下准备：•确认测试对象的电路处于断电状态；•清洁测试对象表面及测试区域；•检查测试环境是否安全，排除安全隐患。

二、仪器的使用方法直流电阻测试仪的使用方法如下：1. 连接测试对象先将测试对象的电路断电后，将测试线分别与测试对象的起点和终点相连接。

在连接过程中，需要充分保证测试线与测试对象之间的接触良好，以免影响测试结果。

2. 调整测试仪器将直流电阻测试仪开关打开，调整量程、精度等参数，以适应测试对象电路的特性和测试需求。

3. 进行测试完成测试仪器的调整后，将仪器的测试头置于测试线夹子的上方位置，按下测试键开始测试。

当测试结束时，将测试头离开测试线将显示读数。

三、注意事项在进行直流电阻测试仪的使用时，需要注意以下几点：1. 测量时，不要直接触碰测试对象在进行测试时，不要直接触碰测试对象，以免导致意外触电的危险。

应使用夹子等工具取代手直接触碰测试对象。

2.避免在潮湿、高温或易爆环境下使用测试仪器在潮湿、高温和易爆环境下使用直流电阻测试仪会带来安全隐患，因此需要充分考虑测试环境的安全性。

3. 注意测试时的安全防护在测试时，需要戴好绝缘手套、绝缘鞋、绝缘手环等防护用品，以确保人员的安全。

四、结语直流电阻测试仪是一种广泛应用于电力、通信、制造业等行业的测试工具，其应用十分便利，但使用时需要注意安全，严格按照操作规程进行操作，以确保测试结果准确且人身安全。

直流电阻测试仪操作规程一、使用方法:用电源线把仪器与外部AC220V电源连接，+I、-I、+V、-V 端子与试品采用四端法接线。

随仪器配套的专用测试钳，已把电流、电位线设计到同一钳口上，试验接线简单方便。

仪器测试付程由计直机样制测试过程为:1.1开机或手动复位:通过按复位键选择所需的工作电流。

1.2选择输出电流:仪器开机默认的测试电流为3A。

1.3按启动键测试开始。

1.4仪器自检:选择合适的工作电流后，按启动键，程序对仪器硬件进行检测。

如有故障闪烁显示，不进入下一状态。

1.5充电、建立过渡过程:按选择过的工作电流对试品进行充电，当达到所选择的测试电流时，进入下一状态。

1.6 测试电流电位，计算、显示阻值:1.6.1充电电流达到选择的测试电流，建立过渡过程结束。

仪器根据所选择的电流及被测阻值的大小，选择合适的档位，开始测试回路电流互及电位端子间的电位差V，通过计算V/I可得试品电阻R。

R＜lΩ时，显示器显示的单位为 mΩ。

R＞1Ω时，显示器显示的单位为Ω。

待数据稳定后，该数值为试品阻值。

1.6.2当对测试阻值有疑问时，可持续按启动键一秒种，这时仪器对电流、电位重复测试，液晶屏显示重复测试的阻值。

若重复测试结果一致，说明仪器工作正常，测试值与出厂值相比偏差大时，应慎重对待、查明原因。

1.6.3对于带有载分接开关的变压器，可以连续测试。

在某一分接位置测试后，把分接开关调至下一位置(不需按复位键)，待数值重新稳定后，该数值即为该位置的阻值，直到所有分接测完为止。

1.7测试完毕:测试完毕后，按复位键，充电回路断开，仪器内部设计有快速放电回路，释放绕组所储存的能量。

按复位键后，蜂鸣器响，显示器闪烁显示，表示仪器工作于放电状态。

待蜂鸣器停后，显示器显示出上次的工作电流，表示放电结束，仪器进人选择电流状态;这时可拆除测试线或按复位键重新选择电流进行下一相序的测试。

1.8在光线较暗的环境，背光开关置开。

水份计水份仪电表钳表测厚仪校正器。

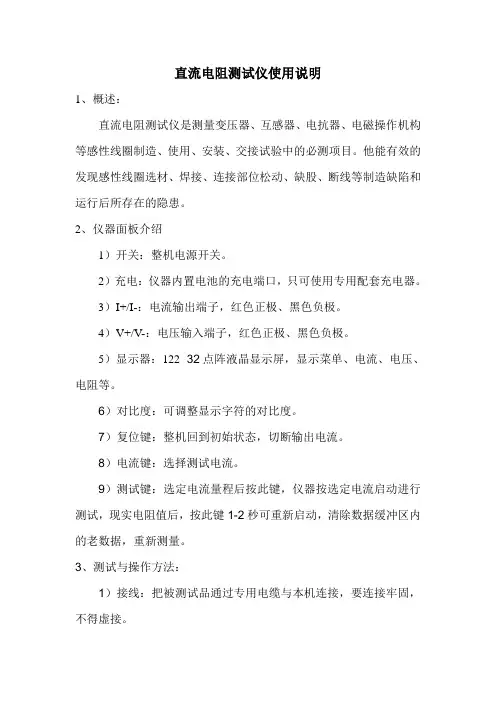

直流电阻测试仪使用说明1、概述：直流电阻测试仪是测量变压器、互感器、电抗器、电磁操作机构等感性线圈制造、使用、安装、交接试验中的必测项目。

他能有效的发现感性线圈选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后所存在的隐患。

2、仪器面板介绍1）开关：整机电源开关。

2）充电：仪器内置电池的充电端口，只可使用专用配套充电器。

3）I+/I-：电流输出端子，红色正极、黑色负极。

4）V+/V-：电压输入端子，红色正极、黑色负极。

5）显示器：122×32点阵液晶显示屏，显示菜单、电流、电压、电阻等。

6）对比度：可调整显示字符的对比度。

7）复位键：整机回到初始状态，切断输出电流。

8）电流键：选择测试电流。

9）测试键：选定电流量程后按此键，仪器按选定电流启动进行测试，现实电阻值后，按此键1-2秒可重新启动，清除数据缓冲区内的老数据，重新测量。

3、测试与操作方法：1）接线：把被测试品通过专用电缆与本机连接，要连接牢固，不得虚接。

2）量程选择：打开电源开关，显示屏上会显示“福润德”之后，就可以通过电流键对电流进行选择。

每按一下显示屏会显示相应的电流及量程。

3）测试：当选择好电流后，按下测试键就可以测试，显示屏指示充电电流值同时提示正在充电，当电流稳定后显示屏显示所使用的测试电流，同时提示“正在测试”、提示“连续测试”之后开始闪烁，显示电流之和电阻值，按测试键可重新测量但电流维持不变。

测试时当选用电流较小时，会提示“选大电流”因为电流太小不利于信号稳定，此时应更换电流，让仪器提高输出电流。

测试时当选用电流太大时，因为电阻太大电流充不上去，此时应更换适当电流档，重新测试。

4）测试完毕后，按复位键，仪器电源将于绕组断开，同时放电，音响报警，这时显示屏显示正在充电回到电流选择状态，此时可不必等待放电结束，可选择电流测试键直接测试，放电结束后，可重新接线，进行下次测量或拆下测试线结束测量。

5）当电池电量显示不足时会自动显示“电量不足请充电”，充电时应关闭电源开关，将充电器插入插孔即可充电，指示灯红色表示正在充电、绿色表示充电成功。

直流电阻测试仪使用方法一、准备工作1.检查测试仪的电池电量是否充足，以免影响测试结果。

2.选择正确的测试范围。

根据待测电阻的预估值，选择合适的量程，以确保测试结果的精确性。

如果电阻值较小，可以选择较小的量程，如果电阻值较大，则需要选择较大的量程。

二、连接测试仪1.将测试仪的电线或测试夹具连接到待测电路中。

一般情况下，将一根电线连接到电路的一端，而另一根电线则连接到电路的另一端。

如果待测电路中存在连接器，可以直接将测试夹具连接到连接器上。

2.确保连接的稳定和牢固，以防止测试过程中出现松动和接触不良的情况。

三、测试操作1.打开测试仪的电源开关，使其处于工作状态。

2.根据测试仪的使用说明书，设置测试仪的量程和测试模式。

如果测试仪具有多种测试模式，需要选择直流电阻测试模式。

3.调节测试仪的电流值。

根据待测电路的特性和测试要求，逐步调整电流值，直到达到合适的测试条件。

一般情况下，可以选择适中的电流值来进行测试。

4.开始测试。

在设定合适数值后，按下测试按钮开始测试。

测试仪将自动施加电流，并测量电阻值。

5.等待测试结果。

一般情况下，测试仪会在显示屏上显示电阻值。

等待一段时间，直到测试结果稳定后，记录下测试结果。

四、结束测试1.关闭测试仪的电源开关，断开测试仪与待测电路的连接。

2.将测试仪恢复到待机状态，以便下次测试使用。

3.记录测试结果。

将测试结果记录在相关的测试记录表格或文件中，以备日后查阅。

需要注意的是，使用直流电阻测试仪时应遵循以下几点：1.在测试之前，仔细检查测试仪的工作状态和测试条件，以确保测试结果的准确性。

2.在进行一些特殊电路的测试时，需要特别注意测试仪的带宽、保护功能等特性，以保证测试的准确性和安全性。

3.在测试过程中，尽量保持稳定的工作环境，避免强烈的磁场或电磁干扰对测试结果产生影响。

总结起来，使用直流电阻测试仪时需要进行准备工作、连接测试仪、进行测试操作、结束测试并记录结果等步骤。

遵循正确的使用方法和注意事项，可以确保测试的准确性和可靠性。

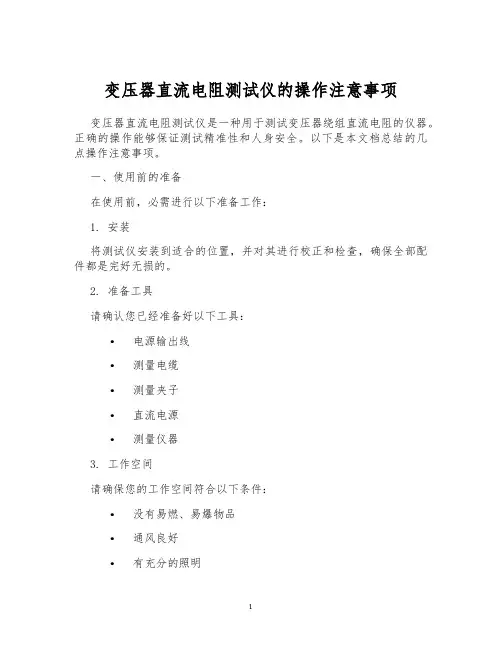

变压器直流电阻测试仪的操作注意事项变压器直流电阻测试仪是一种用于测试变压器绕组直流电阻的仪器。

正确的操作能够保证测试精准性和人身安全。

以下是本文档总结的几点操作注意事项。

一、使用前的准备在使用前，必需进行以下准备工作：1. 安装将测试仪安装到适合的位置，并对其进行校正和检查，确保全部配件都是完好无损的。

2. 准备工具请确认您已经准备好以下工具：•电源输出线•测量电缆•测量夹子•直流电源•测量仪器3. 工作空间请确保您的工作空间符合以下条件：•没有易燃、易爆物品•通风良好•有充分的照明•工作场所平整二、操作注意事项1. 工作环境在使用测试仪器时，请确保工作环境干燥、避开高不冷不热高湿度，这可以确保仪器的正常运行。

2. 电源和电线连接在开始工作之前，确定要确保电源及电线的连接没有任何松动，对于电线连接，使用节流夹或者电线圈套可起到固定电线的效果，并且避开线缆松动造成的不安全。

3. 测量范围在进行测试之前，请先通过设备掌控面板调整测量参数，使其与您的测试需求相符，同时请注意范围要求是否充分您的预期要求。

安全性必需优先考虑，选择适当的测量电范围、电流强度，并适时停止测试。

4. 测量位置正常情况下，测量应当在绕组接线箱完成后，接线箱应当用台阶和踏板靠近地面，操作人员也应当使用工作台阶或台架。

同时，请勿将测量电线穿越绕组，放在绕组表面，避开对绕组造成损伤。

5. 保护设备在任何使用测试仪器的操作中，都应特别重视保护测试仪器：•防止其受到撞击、摩擦或过度震动。

•应避开将其暴露在较强的强光下。

•固定测量电缆时应注意保护线缆，将线缆绕好，避开输出线产生短路。

6. 人身安全一直顾虑人身安全，操作前应清除杂物和障碍物，并确保无热线或裸线可触摸。

使用本仪器时，请确定严格按说明操作，不要将身体或其他物体靠近输出电缆。

三、结论以上是变压器直流电阻测试仪的操作注意事项。

使用时务必要把握这些注意事项，以确保测试结果的精准性和人身安全。

直流电阻测试仪操作规程直流电阻测试仪是现场快速测试变压器直流电阻、取代老式单双臂电桥的最新一代产品。

采用高精度16位A/D转换器，测量数据快速稳定，重复性好。

测试全过程采用自动程序控制，不会误操作。

全中文液晶显示，清淅度高、操作简便。

仪器自带微型打印机，可自动打印测试结果。

1使用条件：使用环境温度：0～40℃使用环境温度：≤90％2技术参数：2.1 供电电源：交流220V ±10%、频率50±1Hz；2.2 电阻测量范围：0～2000Ω、分辩度1 uΩ；2.3 电阻测量准确度：0.2级；2.4 电流源输出：0.5A、5A、10A（仪器自动换挡）；3 使用方法：用电源线把仪器与外部AC220V电源连接，＋I、－I、＋V、－V端子与试品采用四端法接线。

随仪器配套的专用测试钳，已把电流、电压线设计到同一钳口上，试验接线简单方便。

全部测试过程由仪器自动控制测试过程为：3.1 被试品通过专用线缆与本机的测试接线柱连接，确保连接牢固，同时把地线接好。

3.2 本机共设“选择”“确定”“复位”共三个按键。

打开电源开关，屏幕上会显示仪器的初始状态(电阻设置内存)。

此时光标指针指向“电阻”，直接按“确定”键，仪器内部自动选中电流值测量。

3.3 选择“电阻”后，按下确认键，开始测量，屏幕上显示“正在测量”，此时进入测量状态，几秒后会自动显示所测阻值。

（屏上会同时显示所选电流值与所测的电阻值，并自动显示单位。

）3.4 如果测试线没有接好，仪器会自动显示“测试线未接好”，这时需要检查线路是否正确或没有接牢，然后安复位键重新测量。

3.5 如果需要打印结果，在显示电阻后，按住选择键1～2秒钟，可打印电阻值。

3.6 测试完毕后，按下“复位”键，仪器电源将与绕组断开，液晶显示“正在放电”同时音响警报，当显示屏回到出世状态，放电声音结束后，可重新接线进行接线。

4 注意事项：4.1 本仪器在户内、户外均可使用，但应避开雨林、腐蚀气体、尘埃过浓、高温高压、阳光直射等场所，以及避免剧烈震动。

直流电阻测试仪使用说明及注意事项使用说明：1.准备工作：将测试仪插入电路中需要测试的位置，并确保电路处于关闭状态。

2.选择合适的测试档位：根据测试电阻的阻值大小，选择合适的测试档位。

通常直流电阻测试仪会提供多个测试档位，用户可以根据需要选择合适的档位。

3.连接电源：将电阻测试仪与电源连接，并确保连接牢固。

4.打开电路：打开电阻测试仪的电源，同时打开需要测试的电路。

此时，测试仪会开始工作并显示电路中的电流和电压值。

5.进行测试：等待电阻测试仪稳定后，可以开始进行测试。

通常情况下，测试仪会提供一个测试按钮，用户只需要按下测试按钮，就可以读取电阻值。

注意事项：1.安全操作：在测试过程中，应当注意安全操作。

确保电路处于关闭状态，并遵循正确的操作步骤，以避免电击或其他意外事故的发生。

2.确保电路稳定：在进行测试之前，应当确保电路处于稳定状态，以避免测试结果受到干扰。

可以等待一段时间，使电路稳定后再进行测试。

3.正确选择测试档位：在选择测试档位时，应当根据测试电阻的阻值大小选择合适的档位。

选择过小的档位可能造成仪器过载，选择过大的档位可能导致测试结果不准确。

如果不确定测试电阻的阻值范围，可以选择一个较小的档位进行初步测试，然后根据测试结果选择合适的档位进行精确测试。

4.避免干扰源：在进行测试时，应当尽量避免干扰源的存在，如其他电路电流的变化、强磁场等。

这些干扰源可能会对测试结果产生干扰，导致测试结果不准确。

综上所述，正确使用直流电阻测试仪需要注意安全操作、选择合适的测试档位、确保电路稳定、避免干扰源的存在，并定期对仪器进行校准。

只有在正确使用仪器的前提下，测试结果才能准确可靠。

直流电阻测试仪的使用介绍直流电阻测试仪是一种用于测量电路中直流电阻值的电子测试仪器。

在工业、电力系统、通信系统、电子制造业和科研实验室等领域都有广泛的应用。

本文将介绍直流电阻测试仪的使用方法和注意事项，帮助使用者更好地使用测试仪器。

一、使用方法1.使用前准备在使用直流电阻测试仪之前，首先需要确认被测电阻已经断开。

此时应该将直流电源也断开，防止测试仪器产生短路或电弧。

另外，检查测试仪器的各项参数是否符合测试要求。

2.测量步骤将测试针连接到被测电路的两端，根据电路的大小选择合适的测试档位。

通常，测试电压为1A或10A，测试范围为0 - 1999.9mΩ。

注意，在测试过程中不得与其他电路相连。

3.测试结果当测试完成后，直流电阻测试仪将会显示测得的电阻值。

如果值太小或太大，可能会出现数值溢出的情况。

此时应该更换测量档位。

另外，如果测量值不稳定，建议重新进行测试，以免出现误差。

二、注意事项1.温度和湿度直流电阻测试仪对测试环境的温度和湿度有一定的要求。

荐测温度范围为0 - 50°C，相对湿度要求在20% - 80%RH之间。

在使用测试仪器时，应该避免在潮湿或高温的环境下使用。

2.避免电弧和短路在测试过程中，要注意避免产生电弧和短路。

如果测试电压设置过高，或者测试过程中涉及到高压电路，应该特别注意安全问题。

3.维护和存储直流电阻测试仪是一种精密仪器，需要定期进行维护和保养。

日常使用中，应该注意避免机器碰撞、振动、损坏。

存储时，应该将测试仪器放置在干燥、防尘、防震的环境中。

三、结语直流电阻测试仪是现代电子制造业、通信系统和电力系统必不可少的专业测试仪器之一，准确的测试结果是保障电路质量和安全的关键。

本文对直流电阻测试仪的使用方法和注意事项进行了简要介绍，但实际操作中仍然需要根据具体的测试需求，结合使用说明书进行操作。

XXX有限公司
直流低电阻测试仪操作规范文件编号 :WI-ZL-370
版本/版次: A/1
页次：1/1
1.目的：
为保证直流电阻测试仪能够规范操作使用，特编制本规范。

2.面板及标号名称(见附图)：
1 2 3
4 5 6 7 8 9
1.电源开关
2.阻值显示器
3.测试线接口
4.调零旋钮
5.量程选择按键
6.超量程选择按钮
7.铭牌
8.保险丝
9.电源输入插座
3.工作环境：
温度：15℃-25℃湿度:30-80%RH
4.测试范围：
适用于变压器及电感线圈铜阻、继电器接触电阻、开关、接插件接触电阻、导线电阻、元器件焊点接触电阻、印制板线条及焊孔电阻、金属控伤等；有关专业单位用来检测对电流有一定要求的各类直流电阻。

5.操作说明:
5.1准备：插上电线及测试线，按下电源开关，预热15分钟。

5.2调零：将测试线短路，调节调零旋钮，使显示值为零。

5.3测量：根据所测电阻的大小，选择适当量程，当不确定被测电阻大小时，可从最小量程测起，直至
超量程显示灯熄灭为止。

被测电阻以四端测试方式接入测试线，LED数码管便马上显示其测量值。

6．注意事项：
6.1本仪器所附测试线采用四端测量方式可消除引线电阻和接触电阻对测量值带来的影响。

如采用自备测试线，则必须采用正确的四端测试接线法，以确保测量精度。

6.2测量感性被测件，若需要切换量程时，必须先将被测件取下放电后再进行测理。

6.3仪器只能测量直流电阻，测量端不得输入市电电压。

6.4为确保测量精度和长期稳定性，每次测量前都要调零。
