直流电阻测试仪ZX2512系列说明书

直流电阻测试仪操作规程
《直流电阻测试仪操作规程》
一、设备准备
1. 确保直流电阻测试仪处于正常工作状态，检查仪器外观、显示屏和连接线是否完好。

2. 确保测试仪的电源线正确接入并接通电源，检查电源指示灯是否亮起。

二、样品准备
1. 确保样品处于放置平稳且无外部干扰的环境下，准备测试夹具并将样品固定于夹具上。

2. 清洁样品表面，确保测试接触点干净无杂质。

三、测试操作
1. 打开直流电阻测试仪电源开关，待仪器启动完成后进入测试界面。

2. 设置测试参数，包括电流大小、测试时间等参数，确保测试参数符合样品要求。

3. 用测试夹具连接测试仪与样品，确保连接牢固且无杂质。

4. 按下测试按钮，开始测试过程。

在测试过程中要保持样品不受外部振动影响，以确保测试结果准确。

四、测试结束
1. 测试完成后，关闭测试仪电源开关，断开连接线，并拔掉电源线。

2. 清洁测试夹具和仪器表面，并将设备放置在指定位置。

五、安全注意事项
1. 操作人员应穿戴静电防护设备，避免因静电造成的影响。

2. 操作人员应严格按照操作规程进行操作，禁止在未经培训的情况下操作测试仪。

3. 在测试过程中，要注意保持周围环境安静，避免外部振动影响测试结果。

通过严格按照《直流电阻测试仪操作规程》进行操作，可以保证测试结果的准确性和可靠性，同时能保障测试人员和设备的安全。

使用说明书OPERATION MANUALTH2512+/TH2512A+/TH2512B+智能直流低电阻测试仪TH2512+ DC Low Ohmmeter************目录第1章概述................................................................................................................................. 1-11.1引言................................................................................................................................. 1-11.2使用条件 ......................................................................................................................... 1-1电源 ........................................................................1-1 环境温度与湿度................................................................1-2 预热..........................................................................1-2 几点注意问题..................................................................1-21.3体积与重量...................................................................................................................... 1-21.4安全要求 ......................................................................................................................... 1-2绝缘电阻......................................................................1-3 绝缘强度......................................................................1-3 泄漏电流......................................................................1-31.5电磁兼容 ......................................................................................................................... 1-3电源瞬态敏感度按GB6833.4的要求。

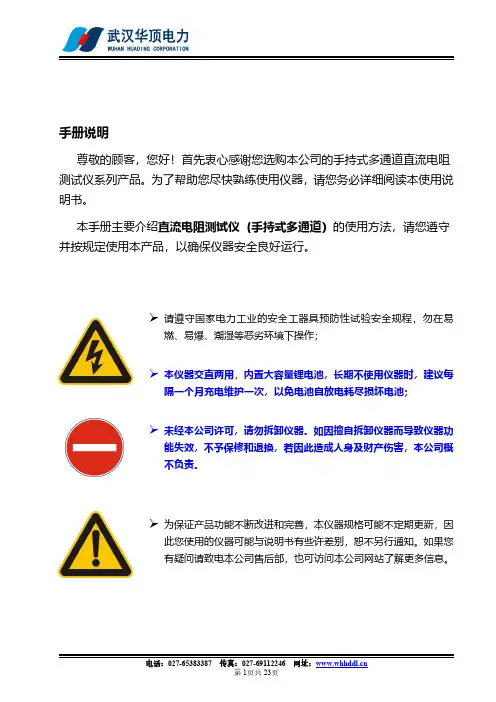

手册说明尊敬的顾客，您好！首先衷心感谢您选购本公司的手持式多通道直流电阻测试仪系列产品。

为了帮助您尽快熟练使用仪器，请您务必详细阅读本使用说明书。

本手册主要介绍直流电阻测试仪（手持式多通道）的使用方法，请您遵守并按规定使用本产品，以确保仪器安全良好运行。

请遵守国家电力工业的安全工器具预防性试验安全规程，勿在易燃、易爆、潮湿等恶劣环境下操作；本仪器交直两用，内置大容量锂电池，长期不使用仪器时，建议每隔一个月充电维护一次，以免电池自放电耗尽损坏电池；未经本公司许可，请勿拆卸仪器。

如因擅自拆卸仪器而导致仪器功能失效，不予保修和退换，若因此造成人身及财产伤害，本公司概不负责。

为保证产品功能不断改进和完善，本仪器规格可能不定期更新，因此您使用的仪器可能与说明书有些许差别，恕不另行通知。

如果您有疑问请致电本公司售后部，也可访问本公司网站了解更多信息。

目录一、概述 (3)1.1常规用途 (3)1.2安全事项 (4)1.3依据标准 (5)二、产品信息 (6)2.1突出优势 (6)2.2供电方式 (7)2.3面板示意 (8)2.4图形界面（主菜单） (9)2.5技术指标 (9)三、供货范围 (10)四、仪器设置 (10)五、测试步骤 (14)5.1测试向导 (14)5.2手动测试 (18)六、USB存储 (20)七、数据浏览 (21)八、售后服务 (22)九、注意事项 (23)一、概述1.1常规用途为了满足变压器直流电阻快速测量的需要，本公司最新开发研制了一款革命性的产品，手持式多通道直流电阻测试仪。

该仪器采用全新技术，具有高效率、体积小（单手操作）、重量轻、输出电流大等特点。

整机由ARM处理器控制，自动完成自检、数据处理、显示等功能，还具有自动放电、自动消磁和充放电指示等功能。

本仪器测量精度高，操作简便，适用于配电变压器、互感器、电抗器、发电机、电机等试品，也可用于测量开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品的快速测量，具有速度快、数据稳定的特点。

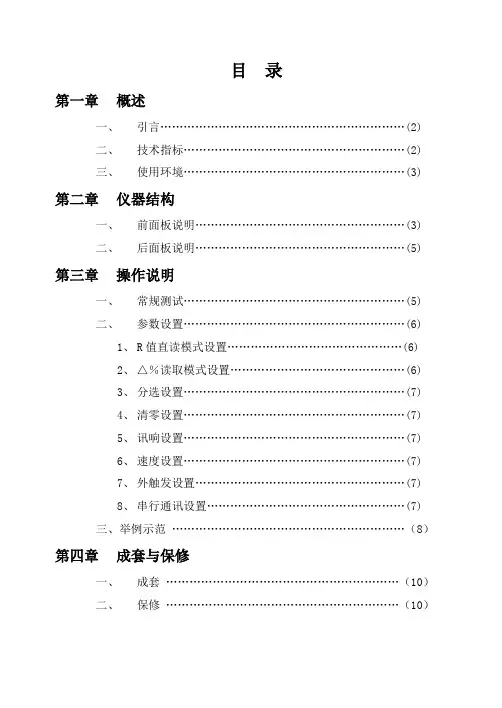

目录第一章概述一、引言 (2)二、技术指标 (2)三、使用环境 (3)第二章仪器结构一、前面板说明 (3)二、后面板说明 (5)第三章操作说明一、常规测试 (5)二、参数设置 (6)1、R值直读模式设置 (6)2、△％读取模式设置 (6)3、分选设置 (7)4、清零设置 (7)5、讯响设置 (7)6、速度设置 (7)7、外触发设置 (7)8、串行通讯设置 (7)三、举例示范 (8)第四章成套与保修一、成套 (10)二、保修 (10)第一章概述一、引言YD2512型智能直流多电阻测试仪是能对变压器、电机、开关、继电器、接插件等各类电阻进行测试的精密测试仪器。

仪器测量范围1uΩ－1.9999MΩ，仪器产生高精度恒流经被测件进行四端点测量，有效地扣除了引线误差，适合用户作高精度测量；对各类变压器及电感的铜阻测量尤为适合；电阻直读显示上/下限值，百分比标称值和+/-百分比误差值，且所有设置判断针对于全量程，百分比误差最大可显示±99.99%，最小显示±0.000%，极大地提高了仪器使用范围；此外，测试速度（快速、慢速）的改变，全状态、全设置数值的断电保护等功能也极大的方便了用户对产品的测试。

二、技术指标1、显示方式：高清真空荧光屏显示（VFD）2、测试速度：慢速5次/秒，快速10次/秒3、读取方式：R值直读和△％读取4、测试范围及各档基本精度：5、档位选择：自动或锁定6、测试模式：内触发测试和外触发测试7、分选信号：合格信号、上超信号、下超信号（联机测试）合格信号、不合格信号（单机测试）7、外形尺寸和重量：尺寸：290mmX110mmX350mm重量：5kg三、使用环境：1、电源：AC 50Hz 220V±5%2、温度：18～28℃， RH≤80%为了保证仪器测量精度或不损坏仪器，请注意以下事项：（1）请勿将仪器放在多灰尘、多振动、日光直射或有腐蚀气体下使用。

（2）尽管仪器针对电源交流噪音进行了处理，但仍尽可能放置在噪音小的环境下使用。

变压器直流电阻测试仪使用说明书概述型变压器直流电阻速测仪是最近研制的第三代产品。

采用了先进的大规模模数转换集成电路，使测量灵敏度高；数字显示直观清晰；仪器的自动化程度高；具有自动数字调零；对各种误操作有自动保护功能。

测速比电桥快几十倍。

非常适合与电力工业部门对变压器绕组、互感器、电机绕组等感性试品的直流电阻的测量。

也可适合于开关接触电阻、电缆电阻及一般电阻的测量。

二、主要技术指标：1、分辨率：1诅2、测量范围：1说~20K Q 准确度：士0.2%3、电源: ~220V±10% 50Hz；DC12V4、使用环境温度：-10 C ~40C,相对湿度：＜85%5、重量：4Kg三、使用方法：1 、测试线的连接方法：将仪器的C1、P1、P2、C2端子与被测电阻按图1的方法连接好，这种连法，可消除A、B、C D处的接触电阻，以及连线电阻对测量的影响。

测量的值即为B、C之间的电阻值。

在使用中，如果本仪器随带的测试线长度不够，可用直径相当的导线将测试线加长。

四根测试线的长度应相等A B C DC1 P1 （图1）P2 C22、接地：在环境电磁干扰严重或被测试品为感性时，应将仪器地端子与试品地（或大地）用导线连接好，以消除外界的干扰，测量的数据较稳定。

3、选量程：先估计被测物的电阻大小，选择合适的量程。

如果试品电阻值大致范围无法确定，可将量程选大一些。

（在放电后调整量程）使显示值在（不管小数点）1999—19999之间为最佳量程，得到的数据精度最高，显示屏上显示“ T表示超量程。

4、调零：当使用“ 20m Q”、“200 m Q”档时需调零。

连好被测电阻后在“准备”状态下，调节“调零”旋纽，使其显示为零。

其他的量程无需校准均能自动归零。

5、测量：以上的准备工作做完之后，就可将“准备/测量”键置于“测量”位置，显示数据稳定后即可读数，并带上所选量程上的单位。

注意试品的电感量越大数据达到稳定的时间越长。

6、放电：关电源前，先将“准备/测量”键置于“准备”位置，再关机。

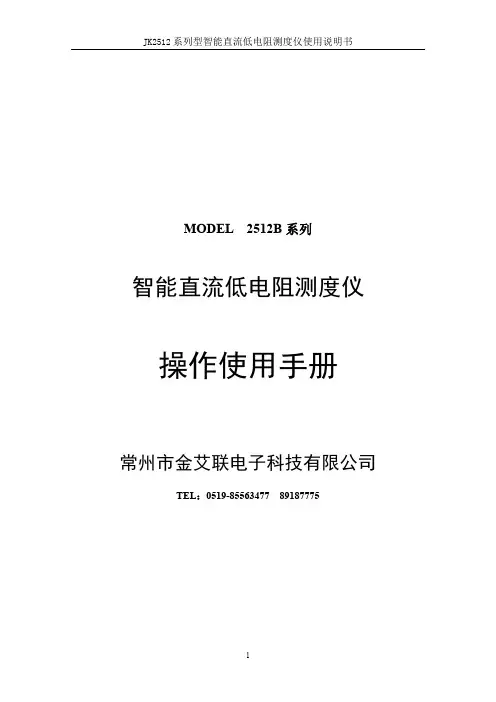

MODEL2512B系列智能直流低电阻测度仪操作使用手册常州市金艾联电子科技有限公司TEL：*************89187775概述JK2512B智能直流低电阻测试仪的外观流畅简洁，操作简便直观。

以新颖的设计思路，让各类触及者拥有全新的感觉。

特点介绍1直观的显示使用液晶显示，使得各项参数的显示都有明确的提示，也不管白天黑夜，都有清晰的字符让您一目了然，更没有让人眼花缭乱的各种指示灯让您难以记忆。

2少量的按键本仪器仅有四个操作按键，让您无须记忆更多条条款款，设置更多的功能数据。

3多参数显示当您读出了电阻值将其换算成百分比误差而感到麻烦，当您读出了百分比误差而将仪器显示改为显示电阻时感到重复工作时，您不妨选择本仪器的分选功能吧。

本仪器在分选测量时既显示电阻值，又显示百分比误差；在直读测量时既显示电阻值，又显示测量量程和读数范围，方便了您的阅读。

并且在设置时显示文字告知您正在做什么。

4等级品讯示在生产线上您也许要将电阻分成三个精度级别，本仪器完全可以满足您的要求。

本仪器可以按百分比的形式设置为三个等级品。

有合格闪光提示和合格的级别显示，也有合格讯响，但您可以关掉讯响而仅有合格灯指示和级别显示。

5通信接口如果您需要自动化测量，您可以利用通信接口达到这一目的。

本仪器的接口设计充分考虑了用户的方便性，您只要根据说明书对您的“编程器”或“计算机”简单编程，也可以用简单的硬件电路就可轻松完成。

6方便的校准如果为了校准要打开仪器机箱是一件多么麻烦的事情，如果为了校准要调节电位器是一件多么古老的方法。

本仪器的一种新的校准方法——人机对话的标准方式，只要按按键盘即可完成校准。

手册目录章节目录次目录页次第一章测试中注意事项4第二章安全规定4第三章安装要点5第四章技术规范6第五章面板和背板7面板图7面板说明7背板说明8第六章中英文词语对照表9第七章测试参数设定程序10第八章操作程序及步骤13第九章校准程序和步骤15JK2512B型智能直流低电阻测试仪使用说明书第一章：测试中的注意事项1开机预热仪器开机测试前必须预热15分钟，以等待仪器内部线路电参数稳定后再测量。

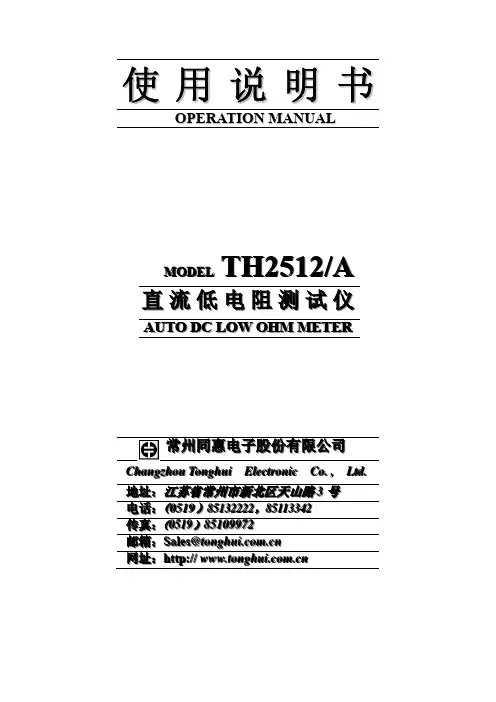

使用说明书O P E R A T I O N M A N U A LM M O O D D E E L LT H 2512/A直流低电阻测试仪A A U U T T O O D D C C L L O O W W O O H H M M M M E E T T E E R R常常州州同同惠惠电电子子股股份份有有限限公公司司C C h h a a n n g g z z h h o o u u T T o o n n g g h h u u i i E E l l e e c c t t r r o o n n i i c c C C o o .. ,, L L t t d d .. 地地址址：：江江苏苏省省常常州州市市新新北北区区天天山山路路33号号 电电话话：：（（00551199））8855113322222222，，8855111133334422 传传真真：：（（00551199））8855110099997722 邮邮箱箱：：S S a a l l e e s s @@t t o o n n g g h h u u i i ..c c o o m m ..c c n n 网网址址：：h h t t t t p p :://// w w w w w w ..t t o o n n g g h h u u i i ..c c o o m m ..c c n n目录1．测试中应注意的问题 (2)2．简介 (3)3．技术性能参数（SPECFICATIONS） (4)4．面板按键功能说明 (5)5．面板文字说明 (6)6．一般使用说明： (6)7．分选使用说明 (7)8．接口信号说明（Handler） (9)9．面板显示信息指示说明 (10)10．系统方块图 (10)11．校验 (11)12．远程控制功能 (15)13．成套 (18)14．保修 (18)- 1 -TH2512/A使用说明书1．测试中应注意的问题1．开机预热：仪器开机，测试前必须预热10分钟以上，以等待仪器内部线路电参数稳定后再进行测试。

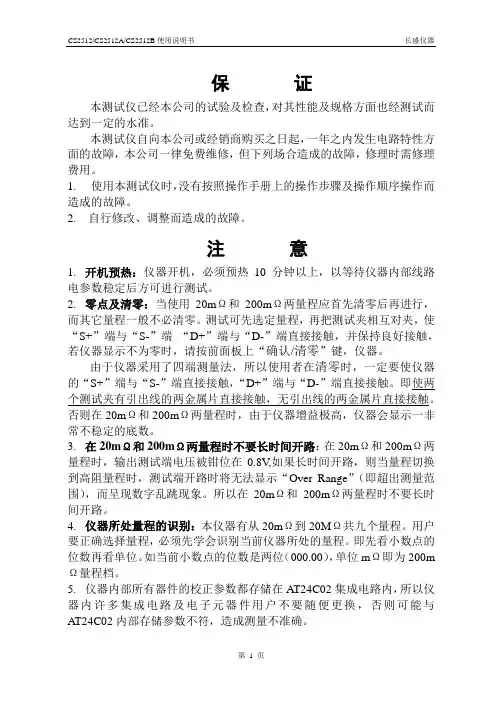

保证本测试仪已经本公司的试验及检查，对其性能及规格方面也经测试而达到一定的水准。

本测试仪自向本公司或经销商购买之日起，一年之内发生电路特性方面的故障，本公司一律免费维修，但下列场合造成的故障，修理时需修理费用。

1.使用本测试仪时，没有按照操作手册上的操作步骤及操作顺序操作而造成的故障。

2.自行修改、调整而造成的故障。

注意1.开机预热：仪器开机，必须预热10分钟以上，以等待仪器内部线路电参数稳定后方可进行测试。

2.零点及清零：当使用20mΩ和200mΩ两量程应首先清零后再进行，而其它量程一般不必清零。

测试可先选定量程，再把测试夹相互对夹，使“S+”端与“S-”端“D+”端与“D-”端直接接触，并保持良好接触，若仪器显示不为零时，请按前面板上“确认/清零”键，仪器。

由于仪器采用了四端测量法，所以使用者在清零时，一定要使仪器的“S+”端与“S-”端直接接触，“D+”端与“D-”端直接接触。

即使两个测试夹有引出线的两金属片直接接触，无引出线的两金属片直接接触。

否则在20mΩ和200mΩ两量程时，由于仪器增益极高，仪器会显示一非常不稳定的底数。

3.在20mΩ和200mΩ两量程时不要长时间开路：在20mΩ和200mΩ两量程时，输出测试端电压被钳位在0.8V,如果长时间开路，则当量程切换到高阻量程时，测试端开路时将无法显示“Over Range”（即超出测量范围），而呈现数字乱跳现象。

所以在20mΩ和200mΩ两量程时不要长时间开路。

4.仪器所处量程的识别：本仪器有从20mΩ到20MΩ共九个量程。

用户要正确选择量程，必须先学会识别当前仪器所处的量程。

即先看小数点的位数再看单位。

如当前小数点的位数是两位（000.00），单位mΩ即为200m Ω量程档。

5.仪器内部所有器件的校正参数都存储在AT24C02集成电路内，所以仪器内许多集成电路及电子元器件用户不要随便更换，否则可能与AT24C02内部存储参数不符，造成测量不准确。

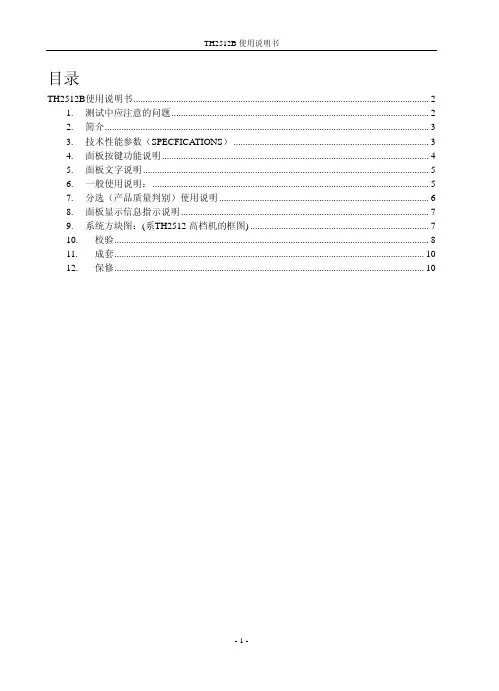

目录TH2512B使用说明书 (2)1. 测试中应注意的问题 (2)2. 简介 (3)3. 技术性能参数（SPECFICATIONS） (3)4. 面板按键功能说明 (4)5. 面板文字说明 (5)6. 一般使用说明： (5)7. 分选（产品质量判别）使用说明 (6)8. 面板显示信息指示说明 (7)9. 系统方块图：(系TH2512高档机的框图) (7)10. 校验 (8)11. 成套 (10)12. 保修 (10)TH2512B使用说明书1. 测试中应注意的问题1．开机预热：仪器开机，测试前必须预热10分钟以上，以等待仪器内部线路电参数稳定后再进行测试。

2．零点及清零：当使用20mΩ和200mΩ两量程时，应首先清零再进行测试，而在其它量程一般不必清零。

测试时，使用者可先选定量程，再把测试夹互夹，使S+端与S-端直接接触，D+端与D-端直接接触，并保持良好接触，若仪器显示不为零时，请按前面板清零键，则清零ON指示灯亮，仪器清零。

由于仪器采用了四端测量法，所以使用者在清零时，一定要使仪器的S+端与S-端直接接触，D+端与D-端直接接触。

具体地说：使两个测试夹有引出测试线的两金属片直接接触，无引出测试线的两金属片直接接触。

如图。

否则在20mΩ和200mΩ两量程时,由于仪器增益极高，仪器会显示一非常不稳定的底数。

图：短路清零夹法4．在20mΩ和200mΩ两量程时不要长时间开路：在20mΩ和200mΩ两量程时，输出测试端电压被钳制在0.8V,如果测试端长时间开路,则当量程切换到高阻抗量程时,测试端开路时显示无法显示UUUUU,而呈现数字乱跳现象。

所以在20mΩ和200mΩ两量程时不要长时间开路。

5． 仪器所处的量程的识别：本仪器有从20mΩ到20kΩ七个量程，用户要正确选择量程，必须先学会识别当前仪器所处的量程，其实这很简单，因为对于每一量程，仪器有固定的单位和小数点指示。

用户只须用20000填满仪器的五个数码管，再依小数点和单位指示就可读出当前量程。

2511系列直流低电阻测试仪使用说明书一、概述LY2511/2512系列直流低电阻测试仪是针对变压器、电机、开关、继电器、接插件等各类直流电阻进行测试的仪器。

该仪器具有测量范围广，精度高，速度快的优点。

而仪器采用了高精度恒流流经被测件和五端测量有效地扣除了引线误差，适合用户作高精度测量；同时仪器增加了分选功能，用户可直接设置电阻上下限值或百分比误差进行分选，极大地提高了同类产品的测试速度。

二、技术指标与性能特点1、显示：以五位数字显示阻值，首位大于4时只显示四位；以四位数字加一符号位显示百分比，范围为±0.01%－±9999%。

2、测量范围：2511：10uΩ～2.000KΩ；2511A：1uΩ～2.0000MΩ；2512：1uΩ～2.0000MΩ。

2512A：1uΩ～200.00KΩ2512B：1uΩ～20.000KΩ显示：超量程显示：∩∩∩∩∩。

3、测试速度：慢速（6次/秒）、快速（10次秒）。

4、档位选择：自动或手动。

5、电源： AC50/60Hz 220V±5%。

6、操作环境：温度：0℃～40℃，RH≤80%。

7、远控接口：可选配。

8、外形： 270mm*110mm*300mm（宽*高*深）。

9、重量：约5 kg。

10、远控分选输出：下超(LOW)、合格(PASS)、上超(HIGH)，均为低电平有效。

11、电阻测量范围，测量精度，显示分辨率及测试电流如下表所示：专业文档供参考，如有帮助请下载。

．2511系列直流低电阻测试仪使用说明书LY2511前面板示意图专业文档供参考，如有帮助请下载。

．2511系列直流低电阻测试仪使用说明书三、前后面板功能及操作说明以下对前面板进行相应说明，其说明文字前面的数字为前面板图上的标号。

1、电阻值或百分比显示窗，5位数码管显示。

注意：量程锁定时若所测电阻远远小于该量程的测量范围则精度受影响。

2、分选指示灯：上超灯，红灯，该灯亮表示实测值高于上限设定值；通过灯，绿灯，该灯亮表示实测值在上下限设定值之间；下超灯，红灯，该灯亮表示实测值低于下限设定值。

2511系列直流低电阻测试仪使用说明书、概LY2511/2512系列直流低电阻测试仪是针对变压器、电机、开关、继电器、 接插件等各类直流电阻进行测试的仪器。

该仪器具有测量范围广，精度高，速度 快的优点。

而仪器采用了高精度恒流流经被测件和五端测量有效地扣除了引线误 差，适合用户作高精度测量；同时仪器增加了分选功能，用户可直接设置电阻上 下限值或百分比误差进行分选，极大地提高了同类产品的测试速度。

、技术指标与性能特点1、 显示： 以五位数字显示阻值，首位大于4时只显示四位；以四位数字加一符号位显示百分比，范围为土0.01% — 土 9999%。

2、 测量范围：2511: 10u Q 〜2.000K Q; 2511A : 1u Q 〜2.0000M Q; 2512: 1u Q 〜2.0000M Q 。

2512A : 1u Q 〜200.00K Q 2512B : 1u Q 〜20.000K Q显示： 超量程显示：QQQQQ 。

3、测试速度: 慢速（6次/秒）、快速（10次秒） 4、 档位选择: 自动或手动。

5、 电源： AC50/60HZ 220V± 5%6、 操作环境: 温度：0C 〜40C ，RHC 80%7、远控接口：可选配。

8 外形： 270mm*110mm*300mm （宽 *高 *深）。

9、重量：约 5 kg 。

10、 远控分选输出：下超（LOW ）、合格（PASS ）、上超（HIGH ），均为低电平有效。

11、 电阻测量范围，测量精度，显示分辨率及测试电流如下表所示：2511系列直流低电阻测试仪使用说明书11511 0上超 盘通过 Q 下超试端口15 14 则[0 ^.^0013/E始12 功LY 2仪0 0LY2511前面板示意图三、前后面板功能及操作说明以下对前面板进行相应说明，其说明文字前面的数字为前面板图上的标号1、电阻值或百分比显示窗，5位数码管显示。

注意：量程锁定时若所测电阻远远小于该量程的测量范围则精度受影响。

直流电阻测试仪使用方法
使用直流电阻测试仪，可以测量线路和接头的电阻值，从而帮助检查安装的电路是否符合标准要求，以确保安全运行。

使用直流电阻测试仪需要注意以下几点：
首先，在使用直流电阻测试仪之前，请仔细阅读相关使用手册，熟悉相关操作规程，以防止意外发生。

其次，在使用直流电阻测试仪进行测量的时候，一定要先将测量电路断开，然后将测试仪两个测试极接到要测量的电路之中，这样才能够准确测量出电路的电阻值。

第三，在使用直流电阻测试仪测量电路电阻值的时候，一定要注意测量环境，尽量避免电磁干扰，以保证测量出来的数据准确可靠。

最后，在使用直流电阻测试仪测量电路的时候，一定要注意安全，使用测试仪时尽量避免接触电源，以防受电伤害。

总之，使用直流电阻测试仪时，应当遵守以上所述的要点，以确保测量准确，确保安全。
