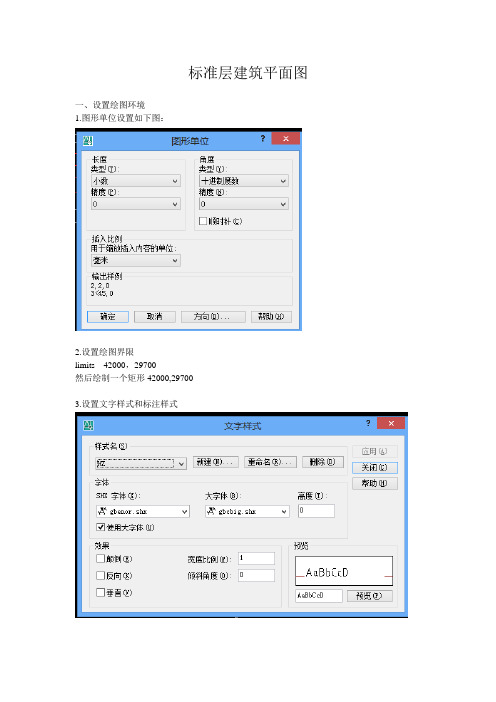

标准层建筑平面图一、设置绘图环境1.图形单位设置如下图：2.设置绘图界限limits 42000，29700然后绘制一个矩形42000,297003.设置文字样式和标注样式4。
设置图层（包括颜色、线型、线宽）二、绘制轴网1。
在轴线图层绘制轴线并标注线性比例（ltscale）或选中直线ctrl+1 设置为100所用命令:line、offset(偏移）、extend（延伸)、trim（修剪）三、绘制墙体和阳台1.绘制墙线所用命令：mline（多线）--承重墙240，非承重墙为120Mledit（多线编辑命令）或者双击多线进行编辑Explode(分解）对无法进行多线编辑的多线分解后修剪2.绘制门窗洞口所用命令：from 自Offset 偏移Trim 修剪3.阳台线的绘制Mline（阳台宽120、对正设为上）四、绘制门窗1.创建窗的多线样式（±1和±0。
5）2.绘窗线3.创建平开门4.插入开平门块Wblock5.绘制推拉门五、绘制楼梯间1.绘踏步线2.绘梯井3.绘剖断线及上下行箭头六、绘制洁具、厨具打开设计中心（Ctrl+2）在路径下“\sample\designcenter\”子目录中分别找到文件“housedesign。
dwg”和“kitchen。
dwg"，点击“块”七、文字注写文字：HZ,高度300门窗编号：SZ,高度300八、尺寸标注1.作辅助线2.外部尺寸标注3.内部尺寸标注九、绘制轴线圈及编号圆的直径为800mm。
标准层建筑平面图一、设置绘图环境1.图形单位设置如下图：2.设置绘图界限limits 42000，29700然后绘制一个矩形42000，297003.设置文字样式和标注样式4.设置图层（包括颜色、线型、线宽）二、绘制轴网1.在轴线图层绘制轴线并标注线性比例（ltscale）或选中直线ctrl+1 设置为100所用命令：line、offset（偏移）、extend（延伸）、trim（修剪）三、绘制墙体和阳台1.绘制墙线所用命令：mline（多线）--承重墙240，非承重墙为120Mledit（多线编辑命令）或者双击多线进行编辑Explode（分解）对无法进行多线编辑的多线分解后修剪2.绘制门窗洞口所用命令：from 自Offset 偏移 Trim 修剪3.阳台线的绘制Mline（阳台宽120、对正设为上）四、绘制门窗1.创建窗的多线样式（±1和±0.5）2.绘窗线3.创建平开门4.插入开平门块Wblock5.绘制推拉门五、绘制楼梯间1.绘踏步线2.绘梯井3.绘剖断线及上下行箭头六、绘制洁具、厨具打开设计中心（Ctrl+2）在路径下“\sample\designcenter\”子目录中分别找到文件“housedesign.dwg”和“kitchen.dwg”，点击“块”七、文字注写文字：HZ,高度300门窗编号：SZ，高度300八、尺寸标注1.作辅助线2.外部尺寸标注3.内部尺寸标注九、绘制轴线圈及编号圆的直径为800mm感谢下载!欢迎您的下载，资料仅供参考。
批准部门：中华人民共和国建设部主编单位：山东省建筑设计研究院，中国建筑标准设计研究所实行日期：2000年7月17日平法专家助您成功平面标注法平面标注法00G101 00G101 本图集是混凝土结构施工图采用建筑结构施工图平本图集是混凝土结构施工图采用建筑结构施工图平面整体设计方法的国家建筑标准设计图集。
面整体设计方法的国家建筑标准设计图集。
平法的表达形式，概括来讲，是把结构的平法的表达形式，概括来讲，是把结构的构件尺寸和配筋等，按照平面整体表示方构件尺寸和配筋等，按照平面整体表示方法制图规则整体直接表达式在各类构件的法制图规则整体直接表达式在各类构件的平面布置图上，再与标准构造详图相配合，平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
改变了即构成一套新型完整的结构设计。
改变了传统的那种将构件从结构平面布置图中索传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。
引出来，再逐个绘制配筋详图的繁琐方法。
平法（平法（00G101 00G101）） 制图规则标准化，结构设计图纸数字化、符号化制图规则标准化，结构设计图纸数字化、符号化 结构构造标准化，构造详图形象化、直观化，施工易懂、易操作结构构造标准化，构造详图形象化、直观化，施工易懂、易操作 分结构层设计的图纸与水平逐层施工的顺序完全一致，施工识分结构层设计的图纸与水平逐层施工的顺序完全一致，施工识图、记忆、查找均方便，施工工程师对结构易形成整体概念图、记忆、查找均方便，施工工程师对结构易形成整体概念 监理方便，可以实现高效率地对所有构件逐一进行全面质量检查监理方便，可以实现高效率地对所有构件逐一进行全面质量检查平法的基本理论平法的基本理论1、平法的基本理论为：以知识产权的归属为依据，将结构设计分为创造性设计内容与重复性设计内容两部分，由设计者采用平法制图规则完成前一部分，后一部分则采用平法标准构造图集，两部分为对应互补关系，合并构成完整的结构设计。
一、建筑平面图的绘制方法和步骤如图1-6-10所示，建筑平面图的绘制方法和步骤如下：（1）绘制墙身定位轴线及柱网。
如图1-6-10的图（a）。
（2）绘制墙身轮廓线、柱子、门窗洞口等各种建筑构配件。
如图1-6-10的图（b）。
注意：轴圈半径：1000MM；墙体用多线绘制，线宽90（3）绘制楼梯、台阶、散水等细部。
如图1-6-10的图（c）。
（4）检查全图无误后，擦去多余线条，按建筑平面图的要求加深加粗，并进行门窗编号，画出剖面图剖切位置线等。
如图1-6-10的图（d）。

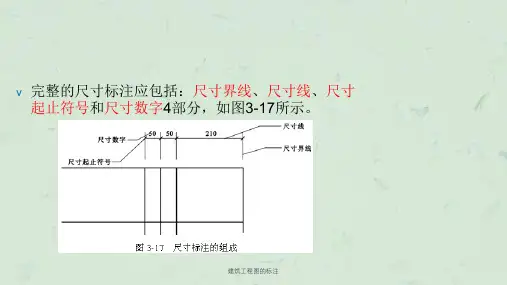

（5）尺寸标注。
一般应标注三道尺寸，第一道尺寸为总尺寸，第二道为轴线尺寸，第三道为细部尺寸。
注意：按标准，第一道尺寸线与最外台阶线10-15MM（扩大100倍），其他尺寸结距离700MM；指北针：半径1200，底部300线宽(6)图名、比例及其他文字内容。
汉字写长仿宋字：图名字高一般为7~10号字，图内说明字一般为5号字。
尺寸数字字高通常用3.5号。
字形要工整、清晰不潦草。
二、建筑立面图的绘图方法和步骤如图1-6-13所示，建筑立面图的绘图方法和步骤如下：（1）室外地坪线、定位轴线、各层楼面线、外墙边线和屋檐线。
如图1-6-13（a）。
（2）画各种建筑构配件的可见轮廓，如门窗洞、楼梯间，墙身及其暴露在外墙外的柱子。
如图1-6-13（b）。
（3）画门窗、雨水管、外墙分割线等建筑物细部。
如图1-6-13（c）。
（4）画尺寸界线、标高数字、索引符号和相关注释文字。
（5）尺寸标注。
（6）检查无误后，按建筑立面图所要求的图线加深、加粗，并标注标高、首尾轴线号、墙面装修说明文字、图名和比例，说明文字用5号字。
如图1-6-13（d）注意：标高符号为等腰三角形，顶点到对边300距离。
三、建筑剖面图的绘制方法和步骤建筑剖面图的绘制方法和步骤如下：（1）画地坪线、定位轴线、各层的楼面线、楼面。
如图1-6-15（a）。
（2）画剖面图门窗洞口位置、楼梯平台、女儿墙、檐口及其他可见轮廓线。
第3章 绘制多线、多段线、阵列及镜像对象
56 4.
切换到“天花板-轮廓”层，使用PLINE 及OFFSET 命令绘制天花板轮廓线，如图3-37所示。
5. 切换到“天花板-装饰”层，使用LINE 、OFFSET 、TRIM 及ARRAY 等命令绘制图形A ，再用MIRROR 命令将其镜像，细节尺寸如图3-38左图所示，结果如图3-38右图所示。
图3-37 绘制天花板轮廓线 图3-38 绘制图形A 6. 使用XLINE 、LINE 、OFFSET 、ARRAY 及MIRROR 等命令绘制图形B ，细节尺寸如
图3-39左图所示，结果如图3-39右图所示。
7. 使用OFFSET 、TRIM 、LINE 及ARRAY 等命令绘制图形C ，细节尺寸如图3-40左图
所示，结果如图3-40右图所示。
图3-39 绘制图形B 图3-40 绘制图形C 3.6 综合案例──绘制住宅楼标准层平面图
【练习3-17】： 绘制住宅楼标准层平面图，如图3-41所示。
图3-41 标准层平面图
1.
创建以下图层。
建筑平面图怎么画建筑平面图怎么画？建筑平面图，又可简称平面图，是将新建建筑物或构筑物的墙、门窗、楼梯、地面及内部功能布局等建筑情况，以水平投影方法和相应的图例所组成的图纸。
那么建筑平面图怎么画呢？画建筑平面图遵循平、立、剖的顺序绘制施工图。
一、平面1、标示清楚散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝（变形缝）做法；2、厨房、卫生间的平面布置，其中包括便器、洗面器、洗浴器，地漏及地漏坡降方向（1%），室内标高（一般低于楼面高0.030m）；3、阳台的平面布置，包括地漏及地漏坡降方向（1%）、晒衣架、栏杆做法，室内标高（一般低于楼面高0.030m）；4、每个房间的功能标示；5、室内外地面标高，楼梯间标高；6、尺寸标注先注明轴跨距离，再标示清楚细部尺寸；7、楼梯间平面布置，标示清楚踏步尺寸；梯井一般120-200之间，超过200需加设防护措施。
8、屋面设计排水，分水线位于横跨中线，建筑找坡2%，建筑反坡1%，建筑找坡与建筑反坡交线为积水线，落水管做法；9、上人屋面应绘出出屋面做法；10、水箱位置及水箱检修孔、爬梯；11、檐口做法，选用图集或根据方案要求设计；12、平面大样索引清楚；二、立面1、加立面门窗时，门窗高度除考虑宽度外还要参照楼层高及梁高，玻璃幕墙则还要考虑楼地面的关水（一般100-300高）；2、立面门窗上表面尽量平齐，保证立面效果；3、立面门窗高宽差最好不要超过两个建筑模数（300）；4、门窗外框线稍粗，遇内墙门窗外框用细线。
突出内、外层次；5、立面尺寸标注尽量标注最近的洞口、分格尺寸，其它未示尺寸用标高和线性标注就近标示清楚；6、外墙装饰索引说明；三、剖面1、剖面要剖到楼梯间；2、设计楼梯踏步高宽、休息平台宽度，尽量保证两个梯梁之间的宽度不要超过4200m，踏步的高宽要求b+2h<620；3、表示清楚未剖到的梁、柱、门窗看线；4、纵向标注标注清楚窗洞尺寸、楼梯踏步尺寸标高及楼层关系，横向标注标注清楚各楼板、梁与轴线之间的关系；5、详图索引剖视位置要与平面图对应；四、大样1、表达清楚大样的所在位置，如楼层标高、与轴线关系；2、结构形式表达无误；3、阳台、走廊低于楼地面（一般0.030高）；设计心得:1.首先注意层高问题，不要给自己找麻烦。
建筑平面图怎么画建筑平面图是建筑设计师重要的创作工具之一，是展现设计方案的基础。
建筑平面图具有表达清晰、规划明确、方便阅读等优点，因此在建筑设计过程中发挥着不可替代的作用。
那么，建筑平面图怎么画呢？本文将为您介绍建筑平面图的绘制步骤及技巧。
一、绘制准备绘制建筑平面图前需要做好一些准备工作，包括测量绘制的建筑物的边界线、内部隔墙、门窗等；确定尺度并绘制比例尺；选择绘图纸张和绘图工具等。
1.测量建筑物边界线在绘制建筑平面图之前，需要先确定建筑物的边界线，即建筑物的外围，方便绘制建筑的形状和尺寸。
可以使用测距仪、测量尺等工具进行测量。
2.测量隔墙、门、窗等在绘制建筑平面图时，隔墙、门、窗等是需要绘制的重要部分，需要使用测量尺等工具进行测量。
注意，需要测量的不仅是隔墙、门、窗本身的长宽，还应测量它们距离建筑物边界线、相对位置等细节信息。
3.确定比例尺比例尺是指在图上表示实际长度和面积的比例，比如1:50、1:100等。
建筑平面图的比例尺通常选择1:100或1:50等。
在确定比例尺后，需要绘制比例尺图示，以方便阅读和使用。
4.选择绘图纸张和绘图工具根据绘图的需要，需要选择适合的绘图纸张和绘图工具。
一般建筑平面图是使用A4、A3、A2等规格的纸张，绘图工具包括铅笔、直尺、三角板、曲尺、圆规、橡皮等。
二、绘制建筑平面图的步骤在绘制建筑平面图时，需要按照一定的步骤进行，以确保绘制的准确性和完整性。
下面将为您介绍建筑平面图的绘制步骤。
1.绘制建筑物外框首先需要在绘图纸上按照比例尺绘制建筑物的轮廓。
建筑物的形状可以是各种各样的，需要按照实际情况来绘制。
2.绘制隔墙、门、窗等在建筑物外框完成后，需要在建筑物内部绘制隔墙、门、窗等细节信息。
需要注意的是，绘制的图案需要按照实际情况精确绘制，并标明尺寸和位置。
3.标注尺寸绘制完成后，需要对图中的各个部分进行标注尺寸。
在建筑平面图中，尺寸标注是非常重要的，主要是为了方便建筑工人在施工时对照图纸进行测量。
建筑平面图标注建筑平面图标注是建筑设计中非常重要的一环，它是对建筑物各个部分功能和结构的精确描述和标识。
通过对平面图的细致标注，不仅能够提高建筑设计的准确性和可读性，还能为施工和维护提供必要的指导。
本文将探讨建筑平面图标注的原则、常用符号和注意事项，并结合实例进行解析。
一、建筑平面图标注的原则建筑平面图标注需要遵循一些基本原则，包括清晰明了、简洁有序、准确一致等。
首先，标注应该清晰明了，字迹要清晰可辨，避免出现模糊或混淆的情况。
其次，标注应该简洁有序，避免过多冗余的文字信息，以免干扰平面图的整体布局。
最后，标注应该准确一致，确保每个标注都准确地指示了相应的要素，且标注的形式和规范相同。
二、常用符号和标注方式在建筑平面图标注中，有一些常用的符号和标注方式。
例如，建筑物的功能分区可以用不同的颜色或图案区分，以便清晰地表达各个功能区域的不同。
此外，还可以利用标准符号来标注不同的设施和设备，如电线、管道和测量尺寸等。
这些符号和标注方式都是根据国际标准和行业惯例进行统一，以确保信息传达的一致性和可靠性。
三、建筑平面图标注的详细内容建筑平面图的标注内容非常丰富，涉及到建筑物的各个方面，包括外墙、内墙、地板、天花板、门窗、楼梯、走廊、厨房、卫生间等。
下面我们以一个家庭住宅的平面图为例，来介绍各个部分的标注细节。
1. 外墙：可以标注外墙的材料、厚度和高度，以及外墙的方位和朝向等信息。
2. 内墙：可以标注内墙的厚度、高度和材料等信息，同时还可以标注不同房间之间的墙壁。
3. 地板和天花板：可以标注地板和天花板的材料、高度和厚度等信息。
对于复杂的天花板结构，可以进行进一步的剖面标注。
4. 门窗：可以标注每个门窗的类型、尺寸和材料等信息。
对于外窗还可以标注窗框、玻璃的规格和开启方向等。
5. 楼梯：可以标注楼梯的尺寸、材料和坡度等信息，同时还可以标注楼梯的起点和终点位置。
6. 走廊：可以标注走廊的长度、宽度和材料等信息，对于特殊的走廊结构还可以进行详细标注。
