建筑设计图纸表达(方案设计深度) 注：下列信息并不全面，仅供参考。 参考资料：《建筑工程设计文件编制深度规定》、《房屋建筑制图统一标准》、《总图制图标准》、《建筑制图标准》 总平面图 1.应表示的内容 1)场地的范围：表示出用地红线、道路红线 2)场地内及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地内需保留的建筑物、古树名木、 历史文化遗存、现有地形与标高、水体、不良地质情况等） 3)场地内拟建道路、停车场、广场、绿地及建筑物的布置，并表示出主要建筑物与用地界线（或道路红 线、建筑红线）及相邻建筑物之间的距离。 4)拟建主要建筑物的名称、出入口位置、层数与设计标高，以及地形复杂时主要道路、广场的控制标高。 5)指北针或风玫瑰图、比例。 2.表达的规范性 1)线型要求参见《房屋建筑制图统一标准》 2)总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以“0”补齐。 3)总图应按上北下南方向绘制。根据场地形状或布局，可向左或右偏转，但不宜超过45°。 4)总图中标注的标高应为绝对标高，如标注相对标高，则应注明相对标高与绝对标高的换算关系。 3.表达的表现性（非实际工程制图适用） 1）一般原则：各种表现性的表达手段不得影响各项规定内容的规范性表达 2）阴影：为了更直观反映建筑体量的高差关系，可以在总图上表示建筑阴影。投影角度应符合某时刻真实日照角度，投影区域不宜过大，应呈半透明。 3）色彩：一般不必要。需要时，可以表达对象的真实色彩，或用色彩区别场地内建筑与周围建筑。 4）切忌把总图当作分析图使用，而使用多余的符号、标注、色彩。方案的各种特性应该由各种分析图表达。
2 方案设计 2 Project Design/Concept Design 2.1 一般要求 2.1 General Requirements 2.1.1 方案设计文件 2.1.1 Project design documents 1 设计说明书，包括各专业设计说明以及投资估算等内容； 1 The design specifications include various professional design specifications and investment estimation; for those professions involved with building energy-effective design, the design specification shall include the special content related to the building energy-efficiency; 2 总平面图以及建筑设计图纸（若为城市区域供热或区域煤气调压站，应提供热能动力专业的设计图纸，具体见2.3.3条）； 2 The general layout and the building design drawings (for the urban district heating or regional gas pressure-regulating station, professional thermal power design drawings shall be provided, details are shown in Article 2.3.3); 3 设计委托或设计合同中规定的透视图、鸟瞰图、模型等。 3 The scenograph, bird's-eye view and model specified in the design commission or design contract 2.1.2 方案设计文件的编排顺序 2.1.2 Editing sequence of the project design document
建筑设计图纸表达(方案设计深度) 参考资料：《建筑工程设计文件编制深度规定》、《房屋建筑制图统一标准》、《总图制图标准》、《建筑制图标准》 总平面图 1.应表示的内容 1)场地的范围：表示出用地红线、道路红线 2)场地内及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地内需保留的建筑物、古树名木、 历史文化遗存、现有地形与标高、水体、不良地质情况等） 3)场地内拟建道路、停车场、广场、绿地及建筑物的布置，并表示出主要建筑物与用地界线（或道路红 线、建筑红线）及相邻建筑物之间的距离。 4)拟建主要建筑物的名称、出入口位置、层数与设计标高，以及地形复杂时主要道路、广场的控制标高。 5)指北针或风玫瑰图、比例。 2.表达的规范性 1)线型要求参见《房屋建筑制图统一标准》 2)总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以“0”补齐。 3)总图应按上北下南方向绘制。根据场地形状或布局，可向左或右偏转，但不宜超过45°。 4)总图中标注的标高应为绝对标高，如标注相对标高，则应注明相对标高与绝对标高的换算关系。 3.表达的表现性（非实际工程制图适用） 1）一般原则：各种表现性的表达手段不得影响各项规定内容的规范性表达 2）阴影：为了更直观反映建筑体量的高差关系，可以在总图上表示建筑阴影。投影角度应符合某时刻真实日照角度，投影区域不宜过大，应呈半透明。 3）色彩：一般不必要。需要时，可以表达对象的真实色彩，或用色彩区别场地内建筑与周围建筑。 4）切忌把总图当作分析图使用，而使用多余的符号、标注、色彩。方案的各种特性应该由各种分析图表达。
设计说明、分析图类 1.应表示的内容 1)技术经济指标：总用地面积、总建筑面积、容积率、建筑密度、绿地率等 2)设计背景：场地及周边环境现状、任务书提出的设计要求 3)设计目标：通过对设计背景的分析，提出本次设计需要解决的主要矛盾（可以包含几个方面） 4)策略手段：也就是解决矛盾的方法。包含从抽象到具体、从宏观到微观的多个层次。 5)根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通分析（人流及车流 的组织、停车场的布置及停车泊位数量等）、地形分析、绿地布置、日照分析、分期建设；建筑结构体系、细部构造等。 2.表达方法 1）针对性：突出设计特点，强调设计优势； 2）逻辑性：清晰反映从抽象到具体、从宏观到微观的多个层次的设计逻辑； 3）清晰性：简短文字与简明图示结合；不同问题分开表达，切勿混淆； 4）控制性：根据表达内容的信息量大小和重要性，严格控制文字和图示的尺寸和形态 5）多样性：综合采用总平、平面、立面、剖面、透视、轴测、模型照片、实景图片、徒手草图、图形符号、文字等载体 平面图 1. 应表示的内容 1) 平面的总尺寸、开间、进深尺寸或柱网尺寸（也可用比例尺表示）；两道尺寸 2) 各主要使用房间的名称； 3）结构受力体系中的柱网、承重墙位置； 4）各楼层地面标高、屋面标高； 5）室内停车库的停车位和行车线路； 6）底层平面图应标明剖切线位置和编号，并应标示指北针； 7）必要时绘制主要用房的放大平面和室内布置；（卫生间布置各洁具，各房间布置家具） 8）图纸名称、比例或比例尺 9) 与室外场地相接的平面图，应表达周边环境 10）楼层平面应表达其下一层平面的屋顶等，但注意不要在多个平面图上重复表达。 2. 表达的规范性 1）线型要求参见《房屋建筑制图统一标准》 2）平面图的方向宜与总图方向一致或基本一致 3) 在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置 4) 建筑物平面图应在建筑物的门窗洞口处水平剖切俯视（屋顶平面图应在屋面以上俯视），图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。 5) 正确表达结构关系，区别表达承重结构和非承重结构 6) 楼梯、台阶箭头标注：以该层主要标高为起点 3.表达的表现性 1）配景 2）色彩：多用于表达功能分区

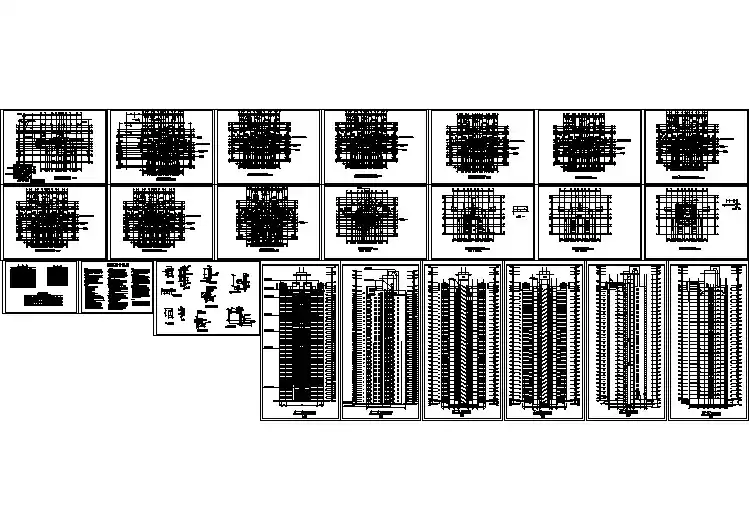

工程图纸往往是少则几张,多则数十张到数百张,如何能快捷地学好图纸,达到融会贯通,一般采用的学习方法是:先粗后精,先建筑后结构,先大后细,先主体后装修,先一般后特殊。 先粗后精,就是先看平面、立面、剖面,将整个工程的设计图纸粗略地看一遍,使对整个工程的规模、特点、结构情况,使用材料要求等等有一个大致的了解。并检查图纸是否齐全、清楚,内容有无漏项。然后再一张一张地细看,核对图纸中总尺寸和分尺寸,坐标、轴线、位置、标高、平立面等是否一致,标注是否齐全,有无遗漏、错误之处,各处交叉连接是否相符,门窗型号的位置、尺寸和数量表与平面是否一致等。 先建筑后结构,就是先看建筑图,后看结构图,核对建筑图和结构图的轴线位置、尺寸是否一致,前后有无矛盾; 检查立面图各楼层的标高是否与建施平面图相同,再检查建施的标高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标高应不完全相同,因建施图的楼地面标高是建筑完成面标高,而结施图中楼地面标高是结构顶面标高,不包括装修面层的厚度,同一楼层建施图的标高应比结施图的标高高出20~50mm。这一点需特别注意,因有些施工图,把建施图标高标在了相应的结施图上,如果不留意,施工中会出错。 此外,尤其要注意由于柱净高(包括应嵌砌填充墙、楼梯平台梁支承在框架住上等)形成的柱净高与柱截面长边尺寸(或圆柱直径)之比≤4(Hn/hc≤4或λ≤2)的短柱,其箍筋应沿柱全高加密。检查立面图门窗顶部标高是否与所在层的梁底标高相一致(或即使两者标高一致,但两者不在同一竖向平面内,此时应向设计索要梁下挑耳节点构造);检查楼梯踏步的水平尺寸和标高是否有错, 检查梯梁下竖向净空尺寸(净高)是否大于2m,是否存在碰头现象。 结构图部件等大样图及其编号,是否与结构布置图相符;钢筋配置是否齐全合适,钢筋尺寸、数量、形状与钢筋表是否相符,特别是配筋有无遗漏和差错,安装有无问题。 先大后细,就是先看大图后看细部大样图,搞清细部构造要求和作法,以及节点构造的连接处理是否清楚、合理,核对平面图中标注的大样与大样图的编号、尺寸、形式、作法是否一致,所采用的标准图集编号、类别、型号与图纸是否矛盾,大样图是否齐全,有无遗漏。 先主体后装修,就是先看主体结构部分,后看装修部分(包括装饰、防火、保温、隔垫、隔音等)以及其他特殊装修部位构造和材质要求。 先一般后特殊,就是先看一般建筑结构部位,熟悉基本尺寸、标高、部位、构造和要求后再看特殊部位和要求(如地基处理、变形缝的设置、防火处理、抗震构造等)搞清构造和处理方法;有无使用特殊材料,其品种、规格、数量能否满足需要等等。 在学习图纸时,一般还要做到以下几点: 1、图样与说明结合看 要仔细看设计总说明和每张图纸中的细部说明,注意说明与图面是否一致,说明问题是否清楚、明确,说明中的要求是否切实可行。 2、土建图与安装结合看 土建专业也要经常翻翻安装各专业图纸。特别是综合工长和掌握全面的技术负责人,要对照土建和机、电、管等图纸,核对土建安装之间有无矛盾;预埋铁件、预留孔洞位置、尺寸和标高是否相符。 3、图纸与变更相结合 设计中有许多变更通知单、图纸修改说明,要结合起来看,最好把变更说明部分注到图纸上去,以防止施工中遗漏。 这样分层次看图,可以做到有条不紊、较快掌握整个图纸内容和各项要求,同时可以发现问题,消灭差错,有利于施工顺利进行。 图纸会审是由设计、施工、监理单位以及有关部门参加的进行图纸审查会,其目的有两方面: 一是使施工单位和各参建单位熟悉设计图纸,了解工程特点和设计意图,找出需要解决的技术难题,并制定解决方案; 二是为了解决图纸中存在的问题,减少图纸的差错,使设计达到经济合理、符合实际,以利于施工顺利进行。图纸会审程序通常先由设计单位进行交底,内容包括:设计意图,生产工艺流程,建筑结构造型,采用的标准和构件,建筑材料的性能要求;对施工程序、https://www.doczj.com/doc/1d3750002.html,方法的建议和要求以及工程质量标准及特殊要求等等。 然后由施工单位(包括建设、监理单位)提出图纸自审中发现的图纸中的技术差错和图面上的问题。如工程结构是否经济、合理、实用,对设计图中不合理的地方,提出改进建议;各专业图纸各部分尺寸、标高是否一致,结构、设备、水电安装之间各种管线安装之间有无矛盾,总图与大样之间有无矛盾等等,设计单位均应一一明确交底和解答。 会审时,要细致、认真地作好记录。会审时施工等单位提出的问题,由设计解答,整理出“图纸会审记录”,由建设、设计和施工、监理单位共同汇签,“记录”作为施工图纸的补充和依据。不能马上解决的问题,会后由设计单位发设计修改图或设计变更通知单。
1、设计合同以及开发商的设计要求文件 2、政府职能部门就本工程的批本： ①规划报建批复；设计红线图 ②建筑工程消防设计审核意见 3、得到开发商方认，获各主管部门批准的初步设计图纸 4、《民用建筑设计通则》（GB 50532-2005） 5、《住宅建筑设计规范》（GB 50096-199：2003年版） 6、建筑设计防火规范（GBJ 16-87：2001年版） 7、《高层民用建筑设计防火规范》（GB50045-952 建筑施工图设计说明 1.设计依据 1.1##市规划管理局及有关部门批准的######修建性详细规划总平面图。 1.2##市建设委员会审批通过的扩初设计文件及初步设计批复。 1.3甲方提供并认可的方案、甲方签订的设计合同。 1.4现行的国家有关建筑设计规范、规程和规定： 《民用建筑设计通则》GB50352-2005 《建筑设计防火规范》GB50016-2006 《建筑内部装修设计防火规范》GB50222-95(2001年修订版)《屋面工程技术规范》GB50345-2004 《种植屋面工程技术规程》JGJ155-2007 《地下工程防水技术规范》GB50108-2008 《工程建设标准强制性条文》（房屋建筑部分） 5）其他相关规及行业标准 2.项目概况 2.1.工程名称： 2.2.建设单位： 2.3.建设地点： 2.4.设计范围和内容： 2.5.本工程总用地面积＿＿m2，总建筑面积＿＿m2，其中地下＿＿m2，，地上＿＿m2，，建筑基地面积＿＿m2，容积率＿＿； 2.6.建筑层数、高度；地下＿＿层，地上＿＿层，建筑高度＿＿m； 2.7.建筑结构形式为＿＿结构，建筑结构的类别为＿＿类，合理使用年限为＿＿年，抗震设防烈度为＿＿度； 2.8.防火设计的建筑分类为＿＿类（仅用于高层）；其耐火等级为地上＿＿级，地下＿＿级； 2.9.人防地下室的抗力等级为＿＿级，防化等级为＿＿级，战时用途为＿＿，平时用途为＿＿； 2.10.停车数量：机动车＿＿辆，其中：地上＿＿辆，地下＿＿辆，非机动车＿＿辆； 2.11.其他指标：住宅的套型数量、旅馆的床位数客房数、医院的门诊、人次/日或病房的床位数。
总图制图规范（试行） V1.00 一、总则： (一)、总图应按上北下南方向绘制。根据场地形状或布局，可向左或右偏转， 但不宜超过45°，如为竖向布局，应采用竖向图框。 (二)、设计师应根据本规范要求绘制总平面图，注意不要漏项。表达的各项图 纸内容不得重叠，应有美观的图面效果。 (三)、总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位， 不足时以"0"补齐。如不以米为单位，应另加说明。建筑物、构筑物、 道路方位角(或方向角)道路转向角的度数，宜注写到"秒"，特殊情况， 应另加说明。道路纵坡度、场地平整坡度、排水沟沟底纵坡度宜以百分 计，并应取至小数点后一位，不足时以"0"补齐。 (四)、总平面的比例，应选用下面比例中的一种。1：250、1:300、1:400、1： 500、1：600、1：1000、1：2000、1:5000，其中有下划线的为常用比 例，无带下划线的为可用比例。在特殊情况下，可自选比例，但应绘制 比例尺。 (五)、本规范适用于从方案报建阶段到施工图阶段的总图，概念方案阶段总图 制图按“概念方案及报建阶段制图规范”的总平面渲染图要求，施工图 阶段需增加道路定位及作法、各专业的管线图纸、管线综合图等。 二、总图中需要表达的内容： (一)、建筑主体及其相关内容： 1.建筑首层轮廓线或屋顶轮廓线。 2.建筑物首层看线（包括台阶、坡道、花台）。 3.地下室轮廓线， 4.建筑物出入口（包括地下室机动车、非机动车出入口）。 5.建筑功能及层数。 6.建筑物±0.000相当于绝对标高的高度。 (二)、道路及周边环境：
1.道路中心线、道路宽度、转弯半径、回车场尺寸及文字，道路及场地 的竖向（该项可单独出竖向设计图）。 2、用地红线、建筑退红线等的文字及尺寸标准。 3、用地红线坐标。 4、如有用地分期，标出各期用地名称。 5、环境于CAD总图并非表达重点，只需清晰表达出绿化的边界、铺地 的边界即可（计算绿地率用）。 (三)建筑之间的关系及建筑与周边环境的关系： 1、建筑的总长度。 2、建筑与建筑之间的间距（将消防间距与目照间距表达清晰）。 3、建筑与红线、退红线之间的关系。 (四)其他： 1、图纸说明。 2、图例、比例尺。 3、指北针。 三、表达的形式及标准

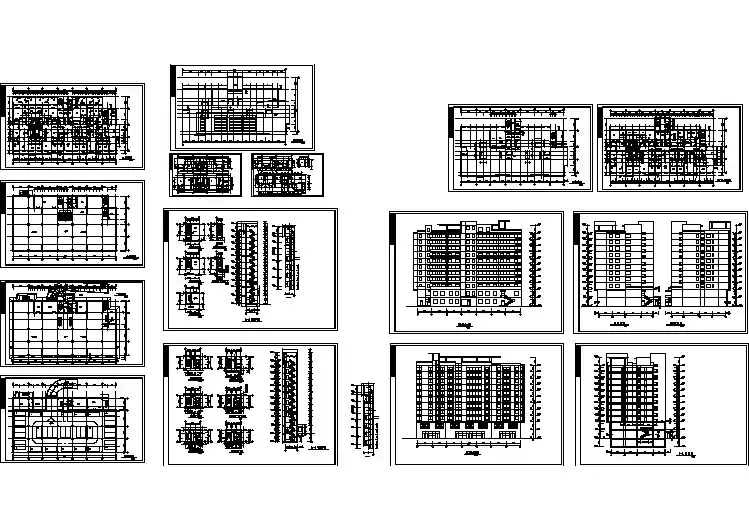

建筑立面图是将建筑的不同测表面，投影到铅直投影面上而得到的正投影图。它主要表现建筑的外貌形状，反映屋面、门窗、阳台、雨篷、台阶等的形式和位置，建筑垂直方向各部分高度，建筑的艺术造型效果和外部装饰做法等。根据建筑型体的复杂程度，建筑立面图的数量也有所不同。一般分为正立面、背立面和侧立面，也可按建筑的朝向分为南立面、北立面、东立面、西立面，还可以按轴线编号来命名立面图名称，这对平面形状复杂的建筑尤为适宜。在施工中，建筑立面图主要是作建筑外部装修的依据。 建筑剖面图是依据建筑平面图上标明的剖切位置和投影方向，假定用铅垂方向的切平面将建筑切开后面得到的正投影图。沿建筑宽度方向剖切后得到的剖面图称横剖面图；沿建筑长度方向剖切后得到的剖面图称纵剖面图；将建筑的局部剖切后得到的剖面图称局部剖面图。建筑剖面图主要表示建筑在垂直方向的内部布置情况，反映建筑的结构形式、分层情况、材料做法、构造关系及建筑竖向部分的高度尺寸等。 建筑平面图是假想在房屋的窗台以上作水平剖切后，移去上面部分作剩余部分的正投影而得到的水平剖面图。它表示建筑的平面形式、大小尺寸、房间布置、建筑人口、门厅及楼梯布置的情况，表明墙、柱的位置、厚度和所用材料以及门窗的类型、位置等情况。主要图纸有首层平面图、二层或标准层平面图、顶层平面图、屋顶平面图等。其中屋顶平面图是在房屋的上方，向下作屋顶外形的水平正投影而得到的平面图。 建筑总平面图建筑总平面图是表明一项建设工程总体布置情况的图纸。它是在建设基地的地形图上，把已有的、新建的和拟建的建筑物、构筑物以及道路、绿化等按与地形图同样比例绘制出来的平面图。主要表明新建平面形状、层数、室内外地面标高，新建道路、绿化、场地排水和管线的布置情况，并表明原有建筑、道路、绿化等和新建筑的相互关系以及环境保护方面的要求等。由于建设工程的性质、规模及所在基地的地形、地貌的不同，建筑总平面图所包括的内容有的较为简单，有的则比较复杂，必要时还可分项绘出竖向布置图、管线综合布置图、绿化布置图等。 建筑工程施工图简称“施工图”，是表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料做法以及设备、施工等要求的图样。具有图纸齐全、表达准确、要求具体的特点。它是设计工作的最后成果，是进行工程施工、编制施工图预算和施工组织设计的依据，也是进行施工技术管理的重要技术文件。一套完整的建筑工程施工图，一般包括建筑施工图、结构施工图、给排水、采暖通风施工图及电气施工图等专业图纸，也可将给排水、采暖通风和电气施工图合在一起统称设备施工图。 建筑施工图简称“建施”。它一般由设计部门的建筑专业人员进行设计绘图。建筑施工图主要反映一个工程的总体布局，表明建筑物的外部形状、内部布置情况以及建筑构造、装修、材料、施工要求等，用来作为施工定位放线、内外装饰做法的依据，同时也是结构施工图和设备施工图的依据。建筑施工图包括设备说明和建筑总平面图、建筑平面图、立体图、剖面图等基本图纸以及墙身剖面图、楼梯、门窗、台阶、散水、浴厕等详图和材料做法说明等等。 建筑工程图建筑工程图是以投影原理为基础，按国家规定的制图标准，把已经建成或尚未建成的建筑工程的形状、大小等准确地表达在平面上的图样，并同时表明工程所用的材料以及生产、安装等的要求。它是工程项目建设的技术依据和重要的技术资科。建筑工程图包括方案设计图、各类施工图和工程竣工图。由于工程建设各个阶段的任务要求不同，各类图纸所表达的内容、深度和方式也有差别。方案设计图主要是为征求建设单位的意见和供有关领导部门审批服务；施工图是施工单位组织施工的依据；竣工图是工程完工后按实际建造情况绘制的图样，作为技术档案保存起来，以便于需要的时候随时查阅。
设计施工图管理规范（草案） 一、设计施工图质量把控： 图纸的审核、确认和签署： 审） 流程如下： 施工图外审（略）： 施工图内部审核： 1、审核程序： 1-1、由设计负责人组织，由公司内部各专业责任工程师和项目现场工程师组成图纸会审小组，组织内部专项施工图会审，共同对图纸质量进行评估确认；经会审小组各专业责任工程师和其余小组其余成员审核后，在图纸会审单上签署意见进行确认；若对图纸质量（内容、深度、业主意见贯彻与否）持不同看法，应另附图纸修改意见书，对设计图纸中不满足业主要求的部分或存在矛盾的地方作详细批注。 1-2、设计负责人汇总各专业工程师意见，对各专业设计图纸中存在问题进行逐一审核确认后，统一反馈设计图修改意见至设计单位修改图纸或对图纸中需修改和调整的部分进行书面确认。经设计书面确认后应立即分发给现场项目部、监理单位、施工单位等相关人员。 2、审图重点： 2-1、审查是否符合国家、行业、地方的有关强制性条文要求； 2-2 审查是否符合国家、行业和地方技术政策、经济政策和有关特殊规定； 2-3 审查设计标准是否过高或过低（高于或低于技术规范的要求）或存在和项目定位不符合的地方； 2-4 审查是否满足使用功能、安全等要求、维护和管理是否方便，有无安全及管理维护隐患等； 2-5审查图纸范围、内容、深度是否满足施工要求； 2-6审查是否正确表达业主方意图和合理建议； 2-7审查图纸中对设计规范和标准是否统一，是否存在相互矛盾的地方；
2-8审查各专业图纸中是否存在系统图和平面图不统一或相互矛盾的地方； 2-9审查在满足质量的条件下是否兼顾经济和成本控制的要求； 现场施工图会审： 1、审核程序： 由现场项目部负责人主持，项目现场工程师、监理单位、各施工单位技术负责人参加有针对性地对施工图进行再次核对。由各单位有关成员会审校对后，汇总形成书面意见统一反馈至设计单位。 2、审图重点： 2-1审查图纸范围、内容、深度是否满足施工要求； 2-2审查图纸中是否存在有遗漏和错误的地方； 2-3审查是否和现场施工的实际情况相矛盾； 2-4审查和核对各专业图纸（结施、建施、电施、水施）是否存在矛盾的地方；是否存在细部尺寸和标高的不符合；是否系统图和平面图存在不符合的地方； 2-5审查图纸中有关各专业交叉及协作的部分（尤其为水电管线）是否表达准确，管线交叉矛盾是否解决； 现场设计交底及施工图会审答疑： 由现场项目部负责人主持，公司各项目现场工程师、监理单位、设计负责人、专业责任工程师、各施工单位技术负责人参加，由设计单位人员分专业对设计意图、项目重点、难点、须注意事项等作逐一阐述，并对现场施工图会审中汇总的书面意见作现场答复；监理单位和施工单位再次对施工图进行核对，对存在疑问的地方由设计单位人员现场答复并形成书面汇总意见，交由施工单位、监理单位、设计单位、建设单位相关人员签字确认。 图纸有效性的确认：施工图纸以设计单位有效图章为准；零星工程图纸以设计部受控章为准。施工图发放至现场项目必须经施工图内部会审后各专业责任工程师和设计负责人书面会签确认后生效发放。更改图纸必须附设计变更单并由设计单位、监理单位、建设单位相关人员的签字认可； 二、图纸的发放和回收： 发放程序：由设计负责人（或授权经办人）负责图纸的发放并对图纸发放的数量和有效
一、建筑施工图的识读与绘制训练模块 例题2:建筑平面图的识读 （教学目标 （1 ）掌握建筑平面图的表达方法和作用； （2）掌握建筑平面图画法的有关规定 （3）掌握建筑平面图的识读与绘制 （必学知识匚｝ （1）建筑平面图的形成与分类 （2）建筑平面图的图示内容与制图标准 （3）建筑平面图的识读方法 （4）建筑平面图的绘图方法i链接知识L J （1）某教学楼建筑平面图的识读 （2）某展览馆建筑平面图的识读 【应用例题2-1-2-1】某住宅一层平面图的识读与绘制。如图2-1-2-1所示。 + :$ 苗耳斗￥ 甲半 :ME 」子盟」W d」购」MM d xro 」舲 羽弼」| 耐通」畔m WC0 1 + 1 3 T JU 貼J7 竹 一层平面图■，血 图2-1-2-1 一层平面图 ｛教学内容: 1建筑平面图的形成与分类 (1)建筑平面图的形成与作用 假想用一个水平剖切平面在窗台线以上适当的位置将房屋剖切开，所得的水平面投影图为建筑 平面图。平面图主要表示房屋的平面形状、大小和房间的布置、墙(或柱)的位置、厚度、材料、门窗 的位置、大小、开启方向等。平面图是表达房屋建筑图的基本图样之一，作为施工时定位放线、砌墙、安放门
窗、室内装修以及编制预算的依据。通常用1:50、1:100 1:200的比例绘制。 (2)建筑平面图的分类 当建筑物各层的房间布置不同时，应分别画出各层平面图，如底层平面图、二层平面图、三、四……各层平面图、顶层平面图、屋顶平面图等。相同的楼层可用一个平面图来表示，称为标准层平面图。如平面对称，可用对称符号将两层平面图各画一半合并成一个图，并在图的下方注写图名和比例。 (3)建筑平面图的图线要求 凡被水平剖切到的墙、柱等断面轮廓线用粗实线画出，门的开启线、门窗轮廓线、屋顶轮廓线等构配件用中实线画出，其余可见轮廓线均用细实线画出，如需表达高窗、通气孔、搁板等不可见部分，则应以中虚线或细虚线绘制。 (4)定位轴线及编号 房屋施工图中的定位轴线是确定建筑结构构件平面布置及其标志尺寸的基线，是设计和施工中定位放线的重要依据。凡主要的墙和柱、大梁、屋架等主要承重构件，都应画上轴线并用该轴线编号来确定其位置。定位轴线的画法及编号有如下规定： (1)定位轴线用细点画线绘制且应编号，编号应注写在定位轴线端部细实线的轴线圆内，其直径为8?10mm，但通用详图的定位轴线可不编号。 (2)平面图上定位轴线的编号，宜标注在图的下方与左侧(有时上、下、左、右均标注)，如图 4-2所示。横向编号应用阿拉伯数字从左至右编写，竖向编号应用大写拉丁字母(但I、0、Z例外， 以免与数字混淆)由下至上顺序编写，两根轴线之间，如需附加轴线时，应以分数表示，分母表示前一轴线的编号，分子表示附加轴线的编号。如图2-1-2-2所示。 图2-1-2-2定位轴线及编号 2.平面图的识读步骤。如图2-1-2-1所示。 (1)读图名、比例。在平面图下方应注出图名和比例，从图可知是职工住宅的一层平面图，比例为1: 100。 (2)读指北针，了解建筑物的方位和朝向。图中所示建筑正面朝南，背面朝北。 (3)读定位轴线及编号，了解各承重墙、柱的位置。图中有19根横向定位轴线，9根纵向定位轴线，主轴线均位于240墙中间。 (4)读房屋的内部平面布置和外部设施，了解房间的分布、用途、数量及相互关系。图中平面 形状为一矩形，主要出入口在北面中间楼梯间处，楼梯间上行的梯段被水平剖切面剖断，用45。倾斜折断线表示。为一梯两户左右对称式住宅。每户为两室一厅、一厨一卫和一个阳台。卫生间的通道处顶部设有隔板（有虚线表示）。房屋四周设有散水。 （5）读门、窗及其他构配件的图例和编号，了解它们的位置、类型和数量等情况。门、窗代号分 别为M、C（汉语拼音首写字母大写），如图中大门编号为M-1 , C-1等。施工图中对于门窗型号、数量、洞口尺寸及选用标准图集的编号等一般都列有门窗表，见前面表4-6 所示。
建筑设计施工图深度要求（初稿） 一、建筑设计总说明 （一）总说明应有以下内容：设计依据、工程概况、工程技术经济指标表、标高及单位、建筑主要用材及构造要求、建筑设备、建筑消防设计、建筑节能设计、标准图集引用目录及其它。（人防说明随人防设计单独出图） （二）当有多栋建筑或为住宅小区时，除工程技术经济指标总表外，还应有各栋建筑面积及户型表。 （三）建筑主要用材及构造要求应对以下内容详细说明：内外墙体、内外装修、结构降板、门窗幕墙、建筑防水、变形缝、设备管井等。 （四）总说明参考图样见附页。 （五）建筑构造做法要有详图，特别是建筑防渗防裂设计技术措施。二、总图 （一）注重营造错落有致的地平线和天际线。应能充分保障住宅小区内雨水排出的顺畅，一般场地设计标高应比周边道路标高高0.5M以上；组团内住宅的门厅与主园路的高差须不小于0.6米，次园路、宅间路应高于主园路0.2至0.3米；每个组团中央必须有2至3幢建筑的±0.00线比其他建筑高出0.4至0.8米，以满足综合管网放坡的要求。（此项须满足各地容积率计算的相关规定） （二）垃圾站通风窗不应正对临近住宅的门窗，应利用绿化等措施对垃圾站进行遮挡，尽量减少异味、视觉等对住户的影响。 （三）应尽量将各种检查井、雨水井等置于隐蔽处，当这些井处在人行道及广场等铺装地面时，应结合景观设计对井口进行处理。 （四）地下室顶板覆土厚度道路为0.4-0.8M，绿化覆土为0.4-1.8M，一般覆土平均约 1.1M。因景观堆坡要求覆土大于 1.0M的下方填充轻质材料。 （五）注意消防车道下的管道和暗沟应能承受30吨大型消防车的荷载。
(六) 电力变配电位置，应结合建筑和景观设置。 三、地下车库 （一）地下车库净高（除去各类管网）：不低于2.2米，不高于2.4米。地下室层高：非人防地下室为3.3-3.6米，人防地下室按地方规定。如有消防车、垃圾车等特殊车辆进入时，地下车库净高按相应规范执行。 地下车库层高=净高+设备管线占用高度+梁高。（设备管线占用高度，当有风管、电桥架及喷淋时，考虑找坡及安装误差后，总高度一般最高取600）（二）地下汽车库柱净距一般不应小于下表数值： （三）地下车位平均面积（㎡/辆）不大于下表控制面积（分子为所有地下室面积）： （四）排水沟的设置不应跨越防火分区和人防防护单元。排水沟应注明最浅处的沟深标高，排水沟的找坡坡度设计必须保证排水通畅，有详图表示。 （五）地下室顶板变形缝易漏水，需增加截水槽处理。 （六）地下室重大设备的运输安装路线或吊装口应在建筑及结构相关图上标明。 （七）汽车出入口坡道。 1. 地下一层有开口露天段的汽车坡道，靠地面端应设截水沟及100MM 高反坡，另一端应设排水沟。截水沟及排水沟所用金属蓖子必须能承受汽
第三节 建筑平面图 [Construction plan] 一、平面图的形成及分类[Formation and Classification of Construction Plan] （一） 建筑平面图的用途 建筑平面图可作为施工放线、砌墙、安装门窗、预埋构件、室内装修和编制预算等的重要依据。 （二） 建筑平面图的形成 除了屋顶平面图之外，建筑平面图实际上是建筑物的水平剖面图，也就是假想用水平的剖切平面在窗台上方把整幢建筑物切开，移去剖切平面以上部分后，将剩余的部分向下作正投影，此时所得到的全剖面图，即称为建筑平面图，简称平面图。 （三） 建筑平面图的分类 根据建筑物的楼层及剖切平面的位置不同， 建筑平面图可分为以下及几类： （1） 底层平面图 底层平面图又称一层平面图。绘制底层平面图时，应将剖切平面放在房屋一层地面与从一层到二层楼梯的休息平台之间。 （2） 标准层平面图 对于多层建筑而言，有一层就应画出一张的平面图。其名称就用本身的层数来命名，例如“三层平面图”等。但如果多层建筑存在有许多相同或相近平面布置的楼层，可将这些相同或相近的楼层合用一张平面图来表示。这张合用的平面图，就称为“标准层平面图”通常用其对应的楼层数命名，例如“二~五层平面图”等。如建筑平面图左右对称时，也可将两层平面图画在同一张图上，左边画出一层的一半，右边画出另一层的一半，中间用对称符号作分界线。 （3） 顶层平面图 顶层平面图也可用相应的楼层数来命名。 （4） 屋顶平面图和局部平面图 屋顶平面图是将房屋顶部单独向下所作的投影图，主要表示屋顶的平面布置。而对于平面布置基本相同的中间楼层，其局部的差异，只需另绘制局部平面图即可。 二、平面图中常用的图例[Ordinary Graphic Symbols Used in Construction Plan] 由于建筑平面图所用的绘图比例较小，建筑物上的一些细部构造和配件无法画出，只能用图例表示。有关图例画法应按照《建筑制图标准》中的规定执行。现将其中一些常用的构造及配件图例介绍如下，以便于学习，见表8-4。而更为详细的图例建议参考《建筑制图标准》GB50104-2001。
建筑设计图纸排版技巧 有人曾提出过排版三大招：中英黑白小字号，今天就从这三大招开始聊聊建筑排版九个小招吧，先睹为快：中英|黑白|小字号，粗宋|繁体|把色跳；变通|裁剪|比例好，建筑|排版|九小招。 第一招：中英解读：很多童鞋觉得用英文排版好看，为什么呢？因为英文字母构成简单，灵活多变，总而言之具有图形感，所以第一招就是双语编排，尤其是标题和重要段落（比如文本扉页、文本/展板的固定格式部分，通常为项目名称）。PS：英语好的童鞋可以通篇双语。 第二招：黑白 解读：很多时候图片排版出现违和感的时候只需将其去色，变为黑白效果，辅以CTRL+M微调（PS），即可在视觉上舒服很多。
第三招：小字号 解读：这个大家都懂的，无需解释，字体小到快看不清楚的时候，便是快出效果的时候。 第四招：粗宋
解读：首先普及下：有衬线字体（serif）和无衬线字体（sans serif）。有衬线字体的意思是在字的笔画开始、结束的地方有额外的装饰，而且笔画的粗细会有所不同，比如宋体。相反，无衬线字体就没有这些额外的装饰，而且笔画的粗细差不多，比如黑体。笔者千寻字体，最终认定粗宋为（有衬线）中文字体中的神字体，粗宋可以直接提升中文字体的图形感，主要适用于标题、小标题或者短语，一般不用于正文。此外，还有类似的有衬线中文字体，比如本文封面图中的清刻本悦宋、黑宋等。 第五招：繁体 解读：觉得效果还是不理想的时候可以考虑换换繁体字，不过很多时候会带来阅读的不便和领导的质疑。
第六招：跳色 解读：很简单，选择重点词语用另一种颜色，比如本文的封面图。 第七招：有、无衬线字体的灵活变通 解读：这年头，正文编排可谓是微软雅黑的天下，笔者用石头砸了10本文本，

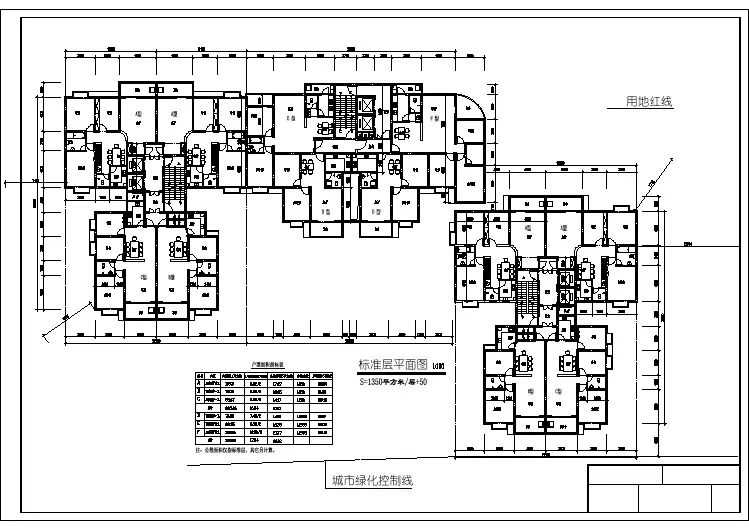

高层住宅标准层平面布臵方式讨论 随着城市、人口、经济增长，土地资源或许未来要用寸土寸金来形容，而与之而来的是土地用地强度也将越来越高。如何有效利用珍稀的土地资源，尽善尽美的利用经济指标，尊重土地价值，是开发者要面对的重要课题。这个课题的解答需要在多方面进行研究，譬如定位、空间布局、建筑形式、标准层布臵、景观、结构、交通、新材料、节能、设计规范等等方面，以下简单就标准层平面布臵进行讨论。 标准层平面布臵分类 目前高层住宅标准层平面类型按照平面形式，主要有井字型、蝶型、工字型、风车型、T字型、一字型等主要6种，其他还是有钻石型、L型等。井字型、蝶型、风车型一般为塔楼，而工字型、T字型、一字型不仅可做塔楼，也可应用于板楼。 井字型，早期高层住宅最常见的一种平面布局方式，一般为一梯八户。优点主要在于布局紧凑，柱网整齐，对裙楼及地下室布臵有利，住宅的实用率较高。缺点在于各户的朝向分配极为不均，而且各户之间视线干扰较多。蝶型相对前者更加活跃、有变化、较好地解决了户型朝向的问题，但是45度斜向问题，造成一些户型中厅房不规则、不方正，此外公摊面积变大了。工字型，在标准层面宽方面做了极大改进，是南方较常见的高层平面户型，户型优势比较突出，同时土地利用率也较高，公摊较少。主要缺陷在板楼中间套采光较差。风车型是通风采光较好，能兼顾各户厅房有较好的朝向，一般为一梯四户。T字型多为一梯三户，采光通风都不错，户型也相对比较方正，缺点在于南侧入户门厅较长，公摊较多。一字型较多应用于一梯二户住宅，是比较适合居住的物业，通风采光朝向均比较理想，一般在高档住宅或低密度小区中采用。 三种类型比较分析 因地区差异和居住习惯差异，杭州地区一般采用一字型，其他类型近阶段都比较少见，基本上为一梯四户，但随着用地强度提高，面宽进深比在逐步缩小，舒适度也降低了。例如钱江水晶城（图一）和金色蓝庭（图二），两者均为高层建筑，均为一梯四户，面宽基本在30米以上，立面平整，容易出效果，私密性很高，互不干扰。为解决中间套通风问题，都设臵了上下贯穿的天井。而一梯两户的高层基本上为高端住宅，标注层面积基本上在500㎡以上了，东方润园甚至达到了700㎡左右。 钱塘山水是中海地产进入杭城的开山之作，也给杭州地产带来了南派地产的新理念，其
400米跑道标准平面图 规格 场地规格尺寸： （1）塑胶跑道：按田径比赛规则标准场地跑道全长不少于400m， 8条道宽为，每道宽为。 ★400米标准塑胶跑道，半径是米，竞赛跑道宽度为米，跑道纵向坡度不得大于1‰；横向坡度（即是外道向内道倾斜度）为%（不得大于1%）。
一般来讲，通常说的跑道是指各级各类学校及专业体育场内的田径场跑道，有标准跑道和非标准之分，标准跑道是指周长为400米，半径为米（另外还有36米和米两种），非标准跑道是指根据操场用地面积形状和大小，适当地调整操场的半径和周长，常见的有周长为200米、300米等。 跑道通常分为6-8条分道（国际性大赛设第9道），分道宽l.22m（或1.25m），含5cm宽的分道线。标准田径场为半圆式400m跑道。内弯道半径为36m时，两弯道长228.08m，两直道长171.92m、内海道半径为37.898m时，两弯道长240m，两直道长160m。跑道内侧边缘筑"突沿"，宽度不小于5cm，高度一6.5cm，若不筑突沿，则应画5cm宽的标志线。
非标准田径场通常为半圆式300m、250m、200m跑道，也有周长为400m非半圆式的。半圆式300m跑道：内弯道半径为时，两弯道长170m，两直道长130m；内弯道半径为时，两弯道长180m，两直道长120m。半圆式250m跑道：内弯道半径为时，两弯道长140m，两直道长110m；内弯道半径为时，两弯道长160m，两直道长90m。半圆式200m跑道：内弯道半径，两弯道长120m，两直道长80m。第一分道长度计算，以内突沿外缘外延30cm为准。 全长400米，是指最内圈跑道的长度，包括两条直道和两条弯道，两条弯道就是一个整圆，现最内圈的半径为36米，即两条弯道周长为2×xxx×36＝226.08米，两条直道相等，直道长度＝（400－）/2=86.96米。
建筑工程设计文件编制深度规定（2008年版） 目录 1 总则 2 方案设计 2.1 一般要求 2.2 设计说明书 2.3 设计图纸 4 施工图设计 4.1 一般要求 4.2 总平面 4.3 建筑 4.4 结构 1 总则 1.0.5 各阶段设计文件编制深度应按以下原则进行（具体应执行第2、3、4章条款）： 3 施工图设计文件，应满足设备材料采购、非标准设备制作和施工的需要。对于将项目分别发包给几个设计单位或实施设计分包的情况，设计文件相互关联处的深度应满足各承包或分包单位设计的需要。1 1.0.6 在设计中宜因地制宜正确选用国家、行业和地方建筑标准设计，并在设计文件的图纸目录或施工图设计说明中注明所应用图集的名称。 重复利用其他工程的图纸时，应详细了解原图利用的条件和内容，并作必要的核算和修改，以满足新设计项目的需要。 4 施工图设计 4.1 一般要求 4.1.1 施工图设计文件。 1 合同要求所涉及的所有专业的设计图纸（含图纸目录、说明和必要的设备、材料表，见第4.2节至第4.8节）以及图纸总封面； 3 各专业计算书。计算书不属于必须交付的设计文件，但应按本规定相关条款的要求编制并归档保存。2 1将项目分别发包给几个设计单位或实施设计分包，通常包括建筑主体由一个单位设计，而幕墙、室内装修、局部钢结构构件、某项设备系统等内容由其他单位承担设计的情况。在这种情况下，一方的施工图设计文件将成为另一方施工图设计的依据，且各方的设计文件可能存在相互关联之处。作为设计依据，相关内容的设计文件编制深度应满足有关承包方或分包方的需要。 2各专业计算书是内部作业文件，当主管部门组织设计文件审查要求提供计算书时，应按要求提供相关的计算书。
