变压器接线Dyn11和Yyn0的区别比较和选择

中压变压器的连接组别
中压变压器是电力系统中的重要设备之一，它主要用于将高压电网的电压降低到适合低压配电网使用的电压。

中压变压器的连接组别是指变压器的高压侧和低压侧的连接方式，不同的连接组别会影响变压器的性能和使用效果。

一、Yyn0连接组别
Yyn0连接组别是指变压器的高压侧为Y型连接，低压侧为单相接地的中性点，中压变压器的Yyn0连接组别是最常见的一种连接方式。

这种连接方式具有结构简单、可靠性高、维护方便等优点，适用于小型变压器和一般的配电系统。

二、Yd11连接组别
Yd11连接组别是指变压器的高压侧为Y型连接，低压侧为d相接地的中性点，中压变压器的Yd11连接组别适用于需要提高低压侧电压的场合，如电力系统中的长距离输电线路和大型工业企业的电力供应系统。

三、Yd1连接组别
Yd1连接组别是指变压器的高压侧为Y型连接，低压侧为d相不接地的中性点，中压变压器的Yd1连接组别适用于需要提高低压侧电压的场合，如电力系统中的长距离输电线路和大型工业企业的电力
供应系统。

四、Dyn11连接组别
Dyn11连接组别是指变压器的高压侧为d相连接，低压侧为Y型接地的中性点，中压变压器的Dyn11连接组别适用于需要提高高压侧电压的场合，如电力系统中的长距离输电线路和大型工业企业的电力供应系统。

五、Yyn11连接组别
Yyn11连接组别是指变压器的高压侧为Y型接地的中性点，低压侧为Y型接地的中性点，中压变压器的Yyn11连接组别适用于需要提高低压侧电压和减小高压侧电压的场合，如电力系统中的长距离输电线路和大型工业企业的电力供应系统。

中压变压器的连接组别是根据不同的电力系统需求和变压器性能要求来选择的，正确的连接组别可以提高变压器的使用效果和安全性。

变压器常用连接组和适用范围
变压器的连接组别是用来表示变压器高低压绕组的接线方式以及它们之间的相位关系的。

连接组别的表示方法通常是用一个或两个字母加上一个数字来表示的，其中字母表示高压绕组的接线方式，数字表示低压绕组的接线方式。

以下是一些常用的变压器连接组别及其适用范围：
1. Yyn0：
适用范围：主要用于6-10kV电压等级的配电变压器，低压侧引出中性线，构成三相四线制供电。

2. Yd11：
适用范围：主要用于35-60kV，低压侧为6-10kV的输配电系统。

其低压侧采用三角形接法可以改善电网的电压波形，从而使三次谐波电流只能在三角形绕组内形成环流，不至于传输到用户和供电线路中去。

3. YNd11：
适用范围：主要用于高压侧为110kV及以上的大电流接地系统中的变压器。

4. Dyn11：
适用范围：这种连接组别在近年来逐步推广使用，主要用于高压侧为6-10kV，低压侧为380/220V的配电变压器。

Dyn11接线的变压器中性线电流不得超过二次绕组额定电流的75%。

5. Yd1：
适用范围：用于电力系统中的中性点不接地或经消弧线圈接地系统中，能够限制短路电流，降低故障时的电压降。

6. Yn：
适用范围：主要用于星形接线的变压器，中性点直接接地或经消弧线圈接地，广泛应用于电力系统中。

7. D：
适用范围：表示三角形接线的变压器，常用于高压侧为35kV及以下，低压侧为10kV及以下的电力系统中。

这些连接组别的选择取决于系统的电压等级、运行条件、负载特性和对电压质量的要求。

在选择变压器的连接组别时，需要考虑系统的稳定性和经济性，确保变压器能够高效和安全地运行。

变压器接线组别：Dyn11，Yyn0，Yd1表示的含义及使用场
合详解
变压器接线组别Dyn11，Yyn0，Yd1的含义是什么？想必大部分从事电气行业多年的电气人员都比较清楚了。

由低压电网供给电源的各种电器设备使用非常广泛，随着人民生活水平的提高，低压家用电器使用日益广泛，它们都是低压电网中不可忽视的谐波源，对于这些电器设备，由于数量多，不可能像对大容量谐波源那样逐个进行对电网谐波干扰的控制，为了抑制高次谐波的影响，同时更加有利于切除低压侧单相接地故障，减少变压器的损耗提高变压器的利用率和提高防雷性能，如何选择配电变压器的接线组别尤为重要。

下面小编就给大家详细地讲一讲变压器接线组别Dyn11，Yyn0，Yd1的含义，看完文章，希望能给广大电气人员带来一定帮助！
【1】变压器连接组别：
【2】变压器连接组别的表示方法：
【3】变压器接线组别Dyn11表示的含义：
【4】变压器接线组别Yyn0表示的含义：
【5】变压器接线组别Yd1表示的含义：。

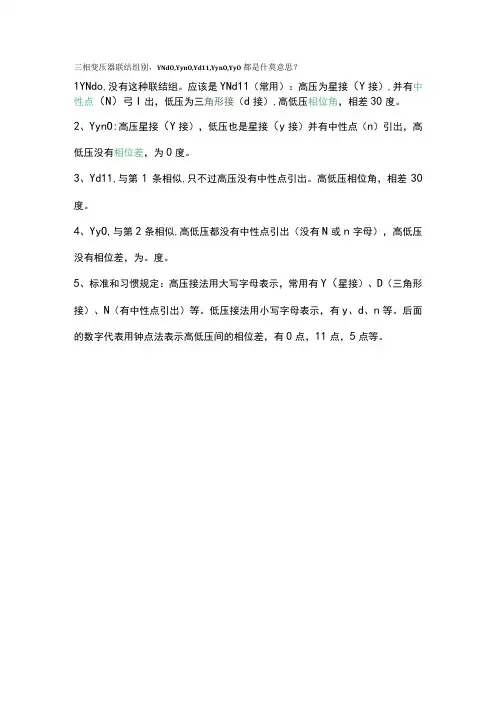

三相变压器联结组别，YNdO,YynO,Yd11,YynO,YyO都是什莫意思？
1YNdo,没有这种联结组。

应该是YNd11（常用）：高压为星接（Y接）,并有中性点（N）弓I出，低压为三角形接（d接）,高低压相位角，相差30度。

2、YynO:高压星接（Y接），低压也是星接（y接）并有中性点（n）引出，高低压没有相位差，为0度。

3、Yd11,与第1条相似,只不过高压没有中性点引出。

高低压相位角，相差30度。

4、YyO,与第2条相似,高低压都没有中性点引出（没有N或n字母），高低压没有相位差，为。

度。

5、标准和习惯规定：高压接法用大写字母表示，常用有Y（星接）、D（三角形接）、N（有中性点引出）等。

低压接法用小写字母表示，有y、d、n等。

后面的数字代表用钟点法表示高低压间的相位差，有0点，11点，5点等。

变压器Dyn11接法：高压侧三角形，低压侧星形且有中性线抽头，高压与低压有一个30度的相位差变压器Yyn0 接法：高压侧星形，低压侧星形且有中性线抽头，高压与低压没有相位差Yyn0：意思是高压Y接，也就是星形接，低压也是y接，低压中性点引出，高低压侧相位角为时钟上面的0时。

Dy11：意思是高压D接，也就是三角形接，低压也是y接，高低压侧相位角为时钟上面的11点钟方向的角度，即30度。

另外补充如下知识：变压器高低压有3种连接方式：星型、三角形和曲折形联结。

对高压绕组分别用符号Y、D、Z（大写）表示；对中压和低压绕组分别用y、d、z（小写）表示。

有中性点引出时分别用YN、ZN（高压中性点）和yn、zn（低压中性点）表示。

自耦变压器有公共部分的两绕组中额定电压低的一个用符号a表示。

变压器按高压、中压和低压绕组联结的顺序组合起来就是绕组的联结组。

例如：高压为Y，低压为yn联结，那么绕组联结组为Yyn。

加上时钟法表示高低压侧相量关系就是联结组别。

常用的三种联结组别有不同的特征：1 Y联结：绕组电流等于线电流，绕组电压等于线电压的1/√3，且可以做成分级绝缘；另外，中性点引出接地，也可以用来实现四线制供电。

这种联结的主要缺点是没有三次谐波电流的循环回路。

2 D联结：D联结的特征与Y联结的特征正好相反。

3 Z联结：Z联结具有Y联结的优点，匝数要比Y形联结多%。

成本较大。

整流变压器就是降压变压器.降到所需电压后再用半导体管整流.变压器和普通变压器的原理相同.变压器是根据电磁感应原理制成的一种变换交流电压的设备．变压器一般有初线和次级两个互相独立绕组，这两个绕组共用一个铁芯．变压器初级绕组接通交流电源，在绕组内流过交变电流产生磁势，于是在闭合铁芯中就有交变磁通．初、次级绕组切割磁力线，在次级就能感应出相同频率的交流电.变压器的初，次级绕组的匝数比等于电压比.．如一个变压器的初级绕组是440匝，次级是220匝．初级输入电压为220V，在变压器的次就能得到110V的输出电压．有的变压器可以有多个次级绕组和抽头．这样就可以获得多个输出电压了．想请问一下，整流变压器的结构，前面是一个高压调压变，后面用红圈圈住那个是一个移相变压器吗只有移相的作用，不带调压的请给出相关参考资料，非常感谢我来帮他解答满意回答2012-09-07 22:19这是一个十二脉整流的移相变压器。

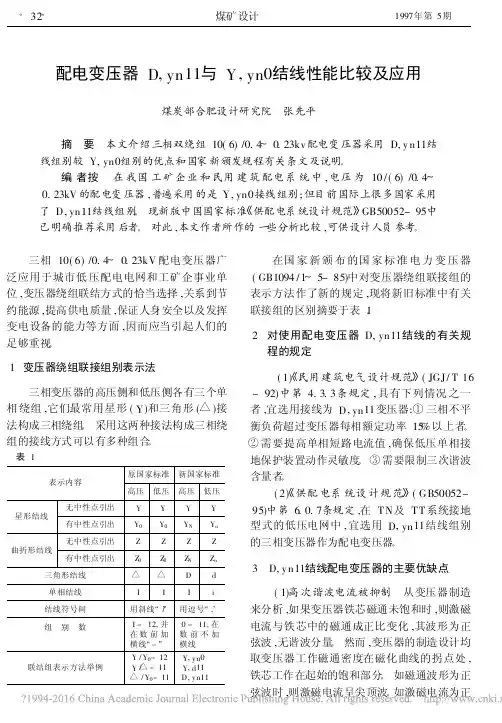

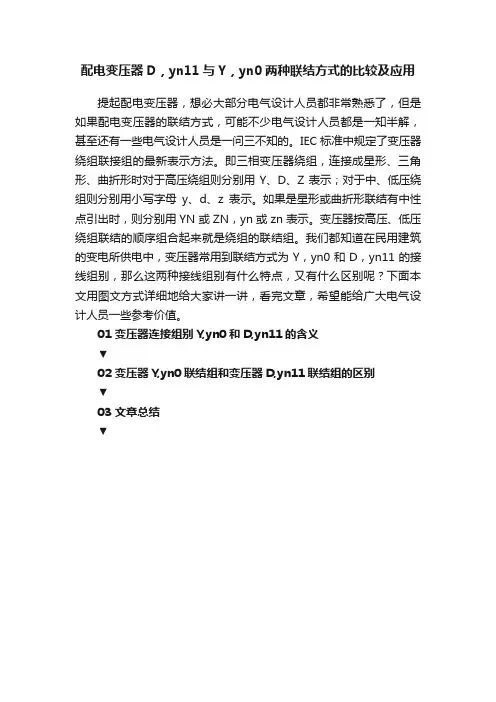

配电变压器D，yn11与Y，yn0两种联结方式的比较及应用
提起配电变压器，想必大部分电气设计人员都非常熟悉了，但是如果配电变压器的联结方式，可能不少电气设计人员都是一知半解，甚至还有一些电气设计人员是一问三不知的。

IEC标准中规定了变压器绕组联接组的最新表示方法。

即三相变压器绕组，连接成星形、三角形、曲折形时对于高压绕组则分别用Y、D、Z表示；对于中、低压绕组则分别用小写字母y、d、z表示。

如果是星形或曲折形联结有中性点引出时，则分别用YN或ZN，yn或zn表示。

变压器按高压、低压绕组联结的顺序组合起来就是绕组的联结组。

我们都知道在民用建筑的变电所供电中，变压器常用到联结方式为Y，yn0和D，yn11的接线组别，那么这两种接线组别有什么特点，又有什么区别呢？下面本文用图文方式详细地给大家讲一讲，看完文章，希望能给广大电气设计人员一些参考价值。

01 变压器连接组别Y,yn0和D,yn11的含义
▼
02 变压器Y,yn0联结组和变压器D,yn11联结组的区别
▼
03 文章总结
▼。

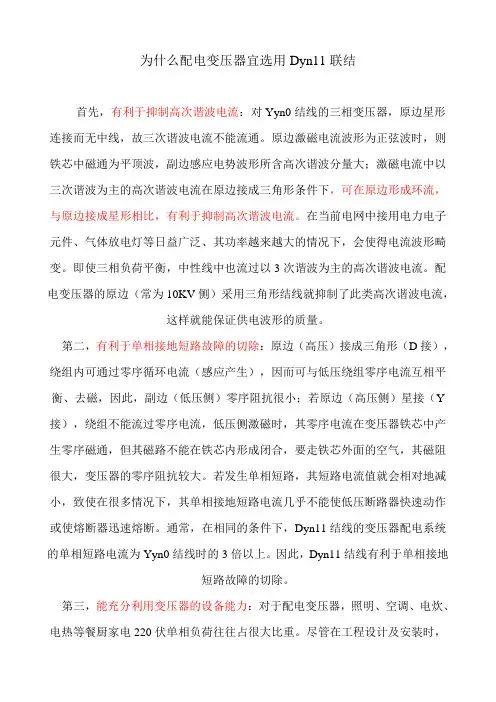

为什么配电变压器宜选用Dyn11联结首先，有利于抑制高次谐波电流：对Yyn0结线的三相变压器，原边星形连接而无中线，故三次谐波电流不能流通。

原边激磁电流波形为正弦波时，则铁芯中磁通为平顶波，副边感应电势波形所含高次谐波分量大；激磁电流中以三次谐波为主的高次谐波电流在原边接成三角形条件下，可在原边形成环流，与原边接成星形相比，有利于抑制高次谐波电流。

在当前电网中接用电力电子元件、气体放电灯等日益广泛、其功率越来越大的情况下，会使得电流波形畸变。

即使三相负荷平衡，中性线中也流过以3次谐波为主的高次谐波电流。

配电变压器的原边（常为10KV侧）采用三角形结线就抑制了此类高次谐波电流，这样就能保证供电波形的质量。

第二，有利于单相接地短路故障的切除：原边（高压）接成三角形（D接），绕组内可通过零序循环电流（感应产生），因而可与低压绕组零序电流互相平衡、去磁，因此，副边（低压侧）零序阻抗很小；若原边（高压侧）星接（Y 接），绕组不能流过零序电流，低压侧激磁时，其零序电流在变压器铁芯中产生零序磁通，但其磁路不能在铁芯内形成闭合，要走铁芯外面的空气，其磁阻很大，变压器的零序阻抗较大。

若发生单相短路，其短路电流值就会相对地减小，致使在很多情况下，其单相接地短路电流几乎不能使低压断路器快速动作或使熔断器迅速熔断。

通常，在相同的条件下，Dyn11结线的变压器配电系统的单相短路电流为Yyn0结线时的3倍以上。

因此，Dyn11结线有利于单相接地短路故障的切除。

第三，能充分利用变压器的设备能力：对于配电变压器，照明、空调、电炊、电热等餐厨家电220伏单相负荷往往占很大比重。

尽管在工程设计及安装时，尽可能将各个单相负荷均匀分布在三相上，而由于运行时的情况千变万化，有时可能出现三相严重不平衡现象。

三相负荷不平衡或每相功率因数相差较大、变压器处于不对称运行状态，副边中性线就有电流通过。

上述《规范》中第6.0.8条明确规定：“在TN和TT系统接地型式的低压电网中，当选用Yyn0结线组别的三相变压器时，其由单相不平衡负荷引起的中性线电流不得超过低压绕组额定电流的25％，且其一相的电流在满载时不得超过额定电流值。

三相变压器联结组标号
三相变压器的联结组标号有**Yyn0、Yd11、Dyn11、Dzn0和Yzn11**。

不同联结组标号对应不同的适用场合，具体如下：
1. Yyn0联结组别的变压器适用于三相负荷基本平衡，其低压中性线电流不至超过低压绕组额定电流的25%的场合。

2. Yd11联结组别常用于110/10kV配电系统主变压器。

3. Dyn11联结组别的变压器适用于单相不平衡负荷引起的中性线电流，超过变压器低压绕组额定电流的25%时；供电系统中存在较大谐波源，3n次谐波电流比较突出时；10kV配电系统；用于多累地区。

4. Dzn0联结组别的变压器适用于中性点可承受绕组额定电流；供电系统中存在较大谐波源，高次谐波电流比较突出时；由单相不平衡负荷引起的中性线电流超过变压器低压绕组额定电流25%时。

5. Yzn11联结组别的变压器也是适用于单相不平衡负荷引起的中性线电流，超过变压器低压绕组额定电流25%时的情况。

三相变压器的连接组别一、Dyn11与Yyn0的区别三角形对星形接法，DYn11：D表示一次绕组为三角型接线，Y表示二次测绕组星型接线，n表示引出中性线，11表示二次测绕组的相角滞后一次绕组330度，用时钟的表示方法，假设一次测绕组为中心12点时刻，那么二测绕组就在11点位置Yyn0：高压星形连接、低压星形连接并引出中性线；Dyn11：高压三角形连接，低压星形连接并引出中性线。

当低压三相负载不平衡时，低压线圈存在零序电流，Yyn0连接的变压器由于高压星形连接，零序电流没有通路，所以低压零序电流产生零序磁通，从而感应出零序电势，也就是说相电压存在零序分量，使得三相相电压失去平衡，波形失真。

而在Dyn11连接的变压器中，由于高压是三角形连接，高压线圈中也感应出零序电流，它所产生的零序磁通抵消低压所产生的零序磁通，相电压中就不存在零序分量了。

所以说，Dyn11变压器比Yyn0变压器带不平衡负载的能力强。

但 Yyn0变压器结构要简单些，一般在1600KVA以下小容量的的变压器中仍然可以采用这种接法。

1）根据配电线路负荷的特点，美式箱变采用Dyn11结线，具有输出电压质量高、中性点不漂移、防雷性能好等特点。

在箱变低压侧三相负荷不平衡时，由于零序电流和三次谐波电流可以在高压绕阻的闭合回路内流通，每个铁心柱上的总零序磁势和三次谐波磁势几乎等于零，所以低压中性点电位不漂移，各项电压质量高；同样由于雷电流也可以在高压绕阻的闭合回路内流通，雷电流在每个铁心柱上的总磁势几乎等于零，消除了正、逆变换过电压，所以防雷性能好，但存在非全相运行问题，我公司采取在低压主开关加装欠压保护装置。

2）Yyn0接线，当高压熔丝一相熔断时，将会出现一相电压为零，另两相电压没变化，可使停电范围减少至1/3。

这种情况对于低压侧-9*3为单相供电的照明负载不会产生影响。

若低压侧为三相供电的动力负载，一般均配置缺相保护,故此不会造成动力负载因缺相运行而烧毁。

【2017年整理】变压器接线Dyn11和Yyn0的区别比较和选择变压器接线Dyn11和Yyn0的区别比较和选择现在电力变压器主要分为干式变压器和油浸式变压器两类，在变压器的规格参数中有一项被称之为联接组标号(连接主别)。

也就是我们平时说的接线方式，常规的有Dyn11，Yyn0两类之分，无论是前面说到的前面提到的干变，还是如S11变压器。

基本上是这两类，本文也主要探讨两者的区别。

首先两种接线的示意图如下:看到无论是高压侧，还是低压侧，两者的接线方式都是不同的，正是这一点，两款组别不一样的变压器是不能并联的。

接着说下两者各自的特点和优点，简单的说。

(1) Dyn11接线:具有输出电压质量高、中性点不漂移、防雷性能好等特点。

在箱变低压侧三相负荷不平衡时，由于零序电流和三次谐波电流可以在高压绕阻的闭合回路内流通，每个铁心柱上的总零序磁势和三次谐波磁势几乎等于零，所以低压中性点电位不漂移，各项电压质量高;同样由于雷电流也可以在高压绕阻的闭合回路内流通，雷电流在每个铁心柱上的总磁势几乎等于零，消除了正、逆变换过电压，所以防雷性能好。

但存在非全相运行问题，可采取在低压主开关加装欠压保护装置。

(2)Yyn0接线:当高压熔丝一相熔断时，将会出现一相电压为零，另两相电压没变化，可使停电范围减少至1/3。

这种情况对于低压侧-9*3为单相供电的照明负载不会产生影响。

若低压侧为三相供电的动力负载，一般均配置缺相保护，故此不会造成动力负载因缺相运行而烧毁。

总体上来说:Dyn11联结变压器的零序阻抗比Yyn0接线变压器小得多，有利于低压单相接地短路故障的切除。

Dyn11接线变压器允许中性线电流达到相电流的75%以上。

因此，在变压器接线的选择中，选择Dyn11联结变压器很有必要。

由于Yyn0联结变压器高压绕组的绝缘强度要求较之Dyn11联结变压器稍低，所以，不宜将Yyn0联结变压器改为Dyn11联结。

变压器Dyn11接法：高压侧三角形，低压侧星形且有中性线抽头，高压与低压有一个30度的相位差变压器Yyn0 接法：高压侧星形，低压侧星形且有中性线抽头，高压与低压没有相位差Yyn0：意思是高压Y接，也就是星形接，低压也是y接，低压中性点引出，高低压侧相位角为时钟上面的0时。

Dy11：意思是高压D接，也就是三角形接，低压也是y接，高低压侧相位角为时钟上面的11点钟方向的角度，即30度。

另外补充如下知识：变压器高低压有3种连接方式：星型、三角形和曲折形联结。

对高压绕组分别用符号Y、D、Z（大写）表示；对中压和低压绕组分别用y、d、z（小写）表示。

有中性点引出时分别用YN、ZN（高压中性点）和yn、zn（低压中性点）表示。

自耦变压器有公共部分的两绕组中额定电压低的一个用符号a表示。

变压器按高压、中压和低压绕组联结的顺序组合起来就是绕组的联结组。

例如：高压为Y，低压为yn联结，那么绕组联结组为Yyn。

加上时钟法表示高低压侧相量关系就是联结组别。

常用的三种联结组别有不同的特征：1 Y联结：绕组电流等于线电流，绕组电压等于线电压的1/√3，且可以做成分级绝缘；另外，中性点引出接地，也可以用来实现四线制供电。

这种联结的主要缺点是没有三次谐波电流的循环回路。

2 D联结：D联结的特征与Y联结的特征正好相反。

3 Z联结：Z联结具有Y联结的优点，匝数要比Y形联结多15.5%。

成本较大。

整流变压器就是降压变压器.降到所需电压后再用半导体管整流.变压器和普通变压器的原理相同.变压器是根据电磁感应原理制成的一种变换交流电压的设备．变压器一般有初线和次级两个互相独立绕组，这两个绕组共用一个铁芯．变压器初级绕组接通交流电源，在绕组内流过交变电流产生磁势，于是在闭合铁芯中就有交变磁通．初、次级绕组切割磁力线，在次级就能感应出相同频率的交流电.变压器的初，次级绕组的匝数比等于电压比.．如一个变压器的初级绕组是440匝，次级是220匝．初级输入电压为220V，在变压器的次就能得到110V的输出电压．有的变压器可以有多个次级绕组和抽头．这样就可以获得多个输出电压了．想请问一下，整流变压器的结构，前面是一个高压调压变，后面用红圈圈住那个是一个移相变压器吗？只有移相的作用，不带调压的？请给出相关参考资料，非常感谢？我来帮他解答满意回答2012-09-07 22:19这是一个十二脉整流的移相变压器。

变压器三相绕组有星型联结、三角形联结与曲折联结等三种联结法。

在绕组联结中常用大写字母A、B、C表示高压绕组首端，用X、Y、Z表示其末端；用小写字母a、b、c表示低压绕组首端，x、y、z表示其末端，用o表示中性点。

新标准对星型、三角形和曲折形联结，对高压绕组分别用符号Y、D、Z表示；对中压和低压绕组分别用y、d、z表示。

有中性点引出时分别用YN、ZN和yn、zn表示。

自藕变压器有公共部分的两绕组中额定电压低的一个用符号a表示。

变压器按高压、中压和低压绕组联结的顺序组合起来就是绕组的联结组。

例如：高压为Y，低压为yn联结，那么绕组联结组为Yyn。

加上时钟法表示高低压侧相量关系就是联结组别。

常用的三种联结组别有不同的特征：1 Y联结：绕组电流等于线电流，绕组电压等于线电压的1/√3，且可以做成分级绝缘；另外，中性点可以引出接地，也可以用来实现四线制供电。

这种联结的主要缺点是没有三次谐波电流的循环回路。

2 D联结：D联结的特征与Y联结的特征正好相反。

3 Z联结：Z联结具有Y联结的优点，匝数要比Y形联结多15.5%。

成本较大。

据GB/T6451-1999《三相油浸式电力变压器技术参数和要求》和GB/T10228-1997《干式电力变压器技术参数和要求》规定，配电变压器可采用Dyn11联结。

而我国新颁布的国家规范《民用建筑电气设计规范》、《工业与民用供配电系统设计规范》、《10KV及以下变电所设计规范》等推荐采用Dyn11联结变压器用作配电变压器。

现在国际上大多数国家的配电变压器均采用Dyn11联结，主要是由于采用Dyn11联结较之采用Yyn0联结有许多优点：3.1 D联结对抑制高次谐波的恶劣影响有很大作用3.1.1 在D联结绕组中的三次谐波环流能够在变压器中产生三次谐波磁动势，它与低压绕组的三次谐波磁动势平衡抵消；3.1.2 高压相绕组的三次谐波电动势在D联结回路中环流，三次谐波电流可在D 联结的一次绕组内形成环流，使之不致注入公共的高压电网中去。

变压器联结组Dyn11和Yyn0有什么区别？Dyn11和Yyn0都是变压器的接线组别30021）Dyn11结线，具有输出电压质量高、中性点不漂移、防雷性能好等特点。

在箱变低压侧三相负荷不平衡时，由于零序电流和三次谐波电流可以在高压绕阻的闭合回路内流通，每个铁心柱上的总零序磁势和三次谐波磁势几乎等于零，所以低压中性点电位不漂移，各项电压质量高；同样由于雷电流也可以在高压绕阻的闭合回路内流通，雷电流在每个铁心柱上的总磁势几乎等于零，消除了正、逆变换过电压，所以防雷性能好但存在非全相运行问题，可在低压主开关加装欠压保护装置。

2） Yyn0接线，当高压熔丝一相熔断时，将会出现一相电压为零，另两相电压没变化，可使停电范围减少至1/3。

这种情况对于低压侧为单相供电的照明负载不会产生影响。

若低压侧为三相供电的动力负载，一般均配置缺相保护，故此不会造成动力负载因缺相运行而烧毁。

10KV配电以前采用Yyn0连接方法。

现在采用Dyn11接法为防止负荷侧产生的谐波不致流入电网影响电能质量（电流在变压器△形绕组中循环）。

Yyn0连接组别,低压侧要接地。

据GB/T6451-1999《三相油浸式电力变压器技术参数和要求》和GB/T10228-1997《干式电力变压器技术参数和要求》规定，配电变压器可采用Dyn11联结。

而我国新颁布的国家规范《民用建筑电气设计规范》、《工业与民用供配电系统设计规范》、《10KV及以下变电所设计规范》等推荐采用Dyn11联结变压器用作配电变压器。

现在国际上大多数国家的配电变压器均采用Dyn11联结，主要是由于采用Dyn11联结较之采用Yyn0联结有许多优点：3.1 D联结对抑制高次谐波的恶劣影响有很大作用3.1.1 在D联结绕组中的三次谐波环流能够在变压器中产生三次谐波磁动势，它与低压绕组的三次谐波磁动势平衡抵消；3.1.2 高压相绕组的三次谐波电动势在D联结回路中环流，三次谐波电流可在D联结的一次绕组内形成环流，使之不致注入公共的高压电网中去。

我国变压器采用的连接组别一、引言变压器作为电力系统中重要的电气设备之一，用于将高压电能转换为低压电能，以满足不同电压等级的电力需求。

在我国，变压器采用了不同的连接组别，以适应不同的电网配置和运行要求。

本文将详细介绍我国变压器采用的连接组别及其特点。

二、Yyn0连接组别Yyn0连接组别是我国变压器中最常见的一种连接方式。

其中，Y表示高压绕组为星形连接，y表示低压绕组为星形连接，n表示中性点为接地点，0表示高压绕组与低压绕组没有相位差。

这种连接组别适用于电网中高压侧和低压侧都需要接地的情况。

Yyn0连接组别的特点是：高压侧和低压侧都可以实现三相电压的平衡，中性点接地可以提供良好的故障电流路径，降低了绝缘的要求。

此外，Yyn0连接组别还具有较好的对称性，可以有效地抑制谐波，提高电能质量。

三、Dy11连接组别Dy11连接组别是我国变压器中另一种常见的连接方式。

其中，D表示高压绕组为三角形连接，y表示低压绕组为星形连接，11表示相位差为180度。

这种连接组别适用于电网中只有低压侧需要接地的情况。

Dy11连接组别的特点是：由于高压侧为三角形连接，可以承受较大的对称故障电流，提高了变压器的短路能力。

同时，Dy11连接组别还能够提供较好的电能质量，降低谐波对电网的影响。

四、Yd11连接组别Yd11连接组别是我国变压器中用于配电系统的一种连接方式。

其中，Y表示高压绕组为星形连接，d表示低压绕组为三角形连接，11表示相位差为180度。

这种连接组别适用于不需要低压侧接地的情况，如工业用电等。

Yd11连接组别的特点是：由于低压侧为三角形连接，使得变压器能够承受较大的非对称故障电流，提高了变压器的短路能力。

此外，Yd11连接组别还能够有效地抑制谐波，提高电能质量。

五、其他连接组别除了上述常见的连接组别外，我国的变压器还采用了一些特殊的连接方式，以适应特殊的电网配置和运行要求。

例如，Yyn6连接组别适用于需要低压侧接地的情况，而Dd0连接组别适用于高压侧和低压侧均不需要接地的情况。

变压器Dyn11和Yyn0接线的区别和原理是什么？变压器Dyn11接法：高压侧三角形，低压侧星形且有中性线，高压与低压有一个30度的相位差变压器Yyn0 接法：高压侧星形，低压侧星形且有中性线，高压与低压没有相位差Yyn0：意思是高压Y接，也就是星形接，低压也是y接，低压中性点引出，高低压侧相位角为时钟上面的0时。

Dy11：意思是高压D接，也就是三角形接，低压也是y接，高低压侧相位角为时钟上面的11点钟方向的角度，“11”表示变压器二次侧的线电压滞后一次侧线电压330度（或超前30度）。

另外补充如下知识：变压器高低压有3种连接方式：星型、三角形和曲折形联结。

对高压绕组分别用符号Y、D、Z（大写）表示；对中压和低压绕组分别用y、d、z（小写）表示。

有中性点引出时分别用YN、ZN（高压中性点）和yn、zn（低压中性点）表示。

数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

自耦变压器有公共部分的两绕组中额定电压低的一个用符号a表示。

变压器按高压、低压绕组联结的顺序组合起来就是绕组的联结组。

例如：高压为Y，低压为yn联结，那么绕组联结组为Yyn。

加上时钟法表示高低压侧相量关系就是联结组别。

变压器二个绕组组合起来就形成了4种接线组别：“Yy”、“Dy”、“Yd”和“Dd”。

由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。

n表示中性点有引出线。

Yn0接线组别，UAB与uab 相重合，时、分针都指在12上。

“12”在新的接线组别中，就以“0”表示。

常用的三种联结组别不同的特征：1. Y联结：星形接线的特点是高压绕组最为经济。

星形接线允许降低中点处的绝缘，使变压器高压绕组采取分级绝缘，从而降低成本。

星形接线绕组电压等于线电压的1/√3，绕组电流等于线电流。

星形接法的中性点引出线还可以用来直接接地，或经消弧线圈接地，如果不接地也可接避雷器，防止操作过电压和雷电过电压。

非晶合金变压器连接组别为什么是Dyn11而不是yyn，希望有懂的的仁兄，告诉一声。

谢谢最佳答案一次绕组Δ接法在不平衡负载的情况下比Y接法有更好的稳定性，只是绕组的造价会比Y接法的高，并且设置分接开关的成本也较高，一般油浸变压器以采用Yyn12组别为主。

非晶合金变压器的成本主要是铁芯，线圈成本的比重相对较低，而非晶合金变压器多用于城市公用变，以单相负荷为主，一次绕组采用Δ接法有一定的优越性，且成本增加不多，所以非晶合金变压器多采用Dyn11组别。

采用Dyn11联结的好处•配电变压器采用Dyn11联结组的优势分析•Dyn11,与Yd11接法的零序阻抗算法？•在设计变压器的时候，Dyn11与Dyn1有没有什么•本站搜索更多关于“DYn11”的内容首先，有利于抑制高次谐波电流。

对Yyn0结线的三相变压器，原边星形连接而无中线，故三次谐波电流不能流通。

原边激磁电流波形为正弦波时，则铁芯中磁通为平顶波，副边感应电势波形所含高次谐波分量大；激磁电流中以三次谐波为主的高次谐波电流在原边接成三角形条件下，可在原边形成环流，与原边接成星形相比，有利于抑制高次谐波电流。

在当前电网中接用电力电子元件、气体放电灯等日益广泛、其功率越来越大的情况下，会使得电流波形畸变。

即使三相负荷平衡，中性线中也流过以3次谐波为主的高次谐波电流。

配电变压器的原边（常为10KV侧）采用三角形结线就抑制了此类高次谐波电流，这样就能保证供电波形的质量。

第二，有利于单相接地短路故障的切除：原边（高压）接成三角形（D接），绕组内可通过零序循环电流（感应产生），因而可与低压绕组零序电流互相平衡、去磁，因此，副边（低压侧）零序阻抗很小；若原边（高压侧）星接（Y接），绕组不能流过零序电流，低压侧激磁时，其零序电流在变压器铁芯中产生零序磁通，但其磁路不能在铁芯内形成闭合，要走铁芯外面的空气，其磁阻很大，变压器的零序阻抗较大。

若发生单相短路，其短路电流值就会相对地减小，致使在很多情况下，其单相接地短路电流几乎不能使低压断路器快速动作或使熔断器迅速熔断。

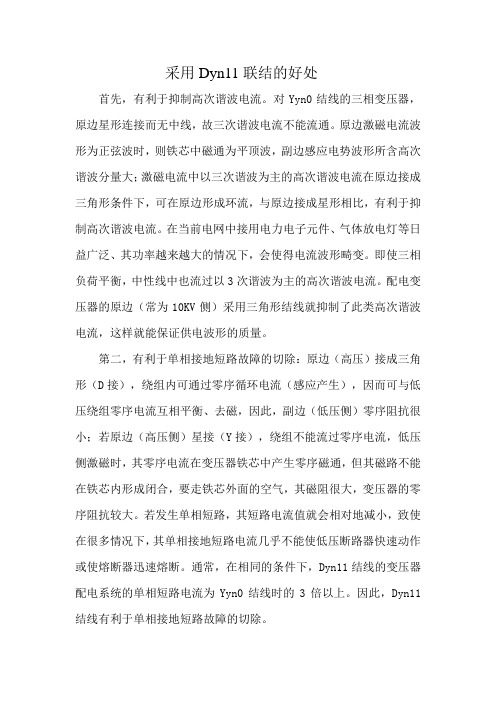

采用Dyn11联结的好处首先，有利于抑制高次谐波电流。

对Yyn0结线的三相变压器，原边星形连接而无中线，故三次谐波电流不能流通。

原边激磁电流波形为正弦波时，则铁芯中磁通为平顶波，副边感应电势波形所含高次谐波分量大；激磁电流中以三次谐波为主的高次谐波电流在原边接成三角形条件下，可在原边形成环流，与原边接成星形相比，有利于抑制高次谐波电流。

在当前电网中接用电力电子元件、气体放电灯等日益广泛、其功率越来越大的情况下，会使得电流波形畸变。

即使三相负荷平衡，中性线中也流过以3次谐波为主的高次谐波电流。

配电变压器的原边（常为10KV侧）采用三角形结线就抑制了此类高次谐波电流，这样就能保证供电波形的质量。

第二，有利于单相接地短路故障的切除：原边（高压）接成三角形（D接），绕组内可通过零序循环电流（感应产生），因而可与低压绕组零序电流互相平衡、去磁，因此，副边（低压侧）零序阻抗很小；若原边（高压侧）星接（Y接），绕组不能流过零序电流，低压侧激磁时，其零序电流在变压器铁芯中产生零序磁通，但其磁路不能在铁芯内形成闭合，要走铁芯外面的空气，其磁阻很大，变压器的零序阻抗较大。

若发生单相短路，其短路电流值就会相对地减小，致使在很多情况下，其单相接地短路电流几乎不能使低压断路器快速动作或使熔断器迅速熔断。

通常，在相同的条件下，Dyn11结线的变压器配电系统的单相短路电流为Yyn0结线时的3倍以上。

因此，Dyn11结线有利于单相接地短路故障的切除。

第三，能充分利用变压器的设备能力：对于配电变压器，照明、空调、电炊、电热等餐厨家电220伏单相负荷往往占很大比重。

尽管在工程设计及安装时，尽可能将各个单相负荷均匀分布在三相上，而由于运行时的情况千变万化，有时可能出现三相严重不平衡现象。

三相负荷不平衡或每相功率因数相差较大、变压器处于不对称运行状态，副边中性线就有电流通过。

上述《规范》中第6.0.8条明确规定：“在TN和TT系统接地型式的低压电网中，当选用Yyn0结线组别的三相变压器时，其由单相不平衡负荷引起的中性线电流不得超过低压绕组额定电流的25％，且其一相的电流在满载时不得超过额定电流值。
