灌注桩孔底沉渣厚度测量工具

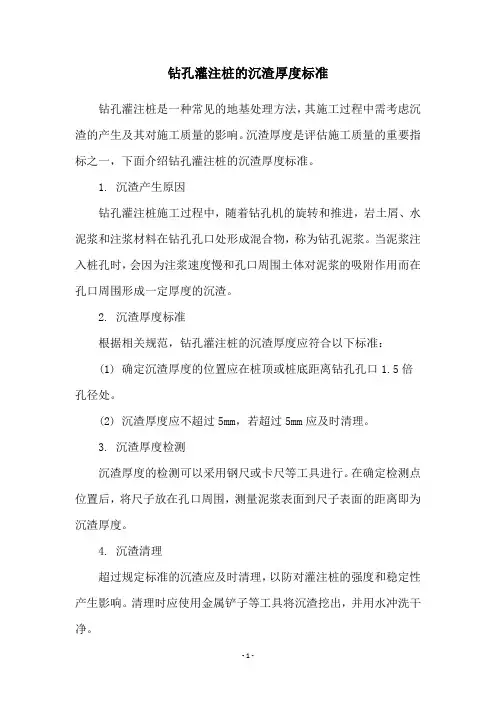

钻孔灌注桩的沉渣厚度标准
钻孔灌注桩是一种常见的地基处理方法，其施工过程中需考虑沉渣的产生及其对施工质量的影响。

沉渣厚度是评估施工质量的重要指标之一，下面介绍钻孔灌注桩的沉渣厚度标准。

1. 沉渣产生原因
钻孔灌注桩施工过程中，随着钻孔机的旋转和推进，岩土屑、水泥浆和注浆材料在钻孔孔口处形成混合物，称为钻孔泥浆。

当泥浆注入桩孔时，会因为注浆速度慢和孔口周围土体对泥浆的吸附作用而在孔口周围形成一定厚度的沉渣。

2. 沉渣厚度标准
根据相关规范，钻孔灌注桩的沉渣厚度应符合以下标准：
(1) 确定沉渣厚度的位置应在桩顶或桩底距离钻孔孔口1.5倍孔径处。

(2) 沉渣厚度应不超过5mm，若超过5mm应及时清理。

3. 沉渣厚度检测
沉渣厚度的检测可以采用钢尺或卡尺等工具进行。

在确定检测点位置后，将尺子放在孔口周围，测量泥浆表面到尺子表面的距离即为沉渣厚度。

4. 沉渣清理
超过规定标准的沉渣应及时清理，以防对灌注桩的强度和稳定性产生影响。

清理时应使用金属铲子等工具将沉渣挖出，并用水冲洗干净。

总之，钻孔灌注桩的沉渣厚度标准是保证施工质量和工程安全的重要指标之一。

在实际施工中，应严格按照规范要求进行检测和清理，确保沉渣不会影响灌注桩的质量和使用寿命。

方法：“测针测饼法”：下放测针，测得深度作为孔底深度；下放测饼，测得深度作为沉渣顶面 深度。二个数据之差为沉渣厚度。
所谓测针,就是二根25钢筋,长度约20cm,上面焊一个小提把,然后在测绳(细钢丝绳,上面适当做 些长度记号)的底部固定一个可活动的螺栓活动扣与测针连接,测绳长度根据桩底到地面长度+2m 左右。
钻孔பைடு நூலகம்注桩沉渣厚度怎么测
钻孔灌注桩是指在工程现场通过机械钻孔、钢管挤土或人力挖掘等手段在地基土中形成桩孔，并 在其内放置钢筋笼、灌注混凝土而做成的桩，依照成孔方法不同，灌注桩又可分为沉管灌注桩、 钻孔灌注桩和挖孔灌注桩等几类。
目前最bai常用的仍为“测绳法”。但同为测绳，具体方法却不尽相同。测量绳应预先浸泡，防 止因测量绳变形产生误差。测点尽量靠近桩中心。
回转钻孔灌注桩是指在钻孔位置设置钻孔护筒，钻孔旁开挖大型泥浆池，钻头叶片将砂砾石搅起， 输送泵把泥浆从钻杆中反冲钻孔中，钻孔中的泥浆进入泥浆池中，经沉淀后，将砂砾石挖出，泥 浆循环使用成孔时，大型钢筋笼的制作应在加工好的胎具上绑扎、焊接，运输工具运用特制的加 长型运输车；成孔后，在桩孔中吊放钢筋，然后灌注混凝土．养护成桩。配合商品混凝土使用的 搅拌运输车、布料杆泵车等混凝土施工机械，在很大程度上实现全面机械化。
80年代后期，各种桩基础无损检测方法在上海迅速发展。为了保证钻孔灌注桩的施工质量，在成 孔后灌注混凝土之前，还要求进行成孔质量检测。
谢谢观看
1、对端承型桩，不应大于 50mm; 2、对摩擦型桩，不应大于 100mm; 3、对抗拔、抗水平力桩，不应大于 200mm。
钢筋混凝土灌注桩是用钻孔机成孔或用钢管成孔，后者是先用打桩机将带有活瓣桩尖的钢管沉入 土层，使管壁四周的土壤挤实，然后在钢管内灌入混凝土后，马上把钢管拔出，使灌入的混凝土 形成一根混凝土桩。当天然地基上部的软弱土层较厚，浅基础沉降量过大或地基稳定性不能满足 建筑要求时，常常采用桩基础，将荷载通过桩传给坚硬土层或岩石，或通过桩周围的摩擦力传给 地基，以提高地基的承载力。

灌注桩沉渣厚度的检测方法
目前检测的方法：重锤法、测锥测盘法、沉渣仪等；
一、重锤检测法
1、测量转（钻）干平台的高程；
2、计算转杆的总长；
3、用绳尺扣一个0.5KG左右的铁杆件；
4、把绳尺徐徐放到孔中到底后用手上下掂几下，确保铁件确实到底；
5、计算长度用转杆总长减去绳尺的读数就是沉渣厚度。

注意钻头的椎体高。

二、测锥测盘法
用1kg重的测锥及测盘，系着标准水文测绳测量，测锥与测盘测得度数之差即沉渣厚度。

1、在导管中用测锥测量得出长度。

2、导管提起1米、静止5分钟后用测盘测量得出长度。

3、测针减去测盘计算出沉渣厚度
三、JGJ94《建筑桩基技术规范》规定的允许沉渣厚度值：端承桩≦50mm，摩擦端承桩≦100，摩擦桩≦300.。

专利名称：一种钻孔灌注桩沉渣厚度测量装置专利类型：实用新型专利
发明人：阙泽胜
申请号：CN201921425757.X
申请日：20190827
公开号：CN210917493U
公开日：
20200703
专利内容由知识产权出版社提供
摘要：本实用新型提供的一种钻孔灌注桩沉渣厚度测量装置，下部为沉渣取样器，上部为沉渣测量器与送风器，沉渣取样器包括提绳、提把、防漏弹簧、防漏底盖、进样空心管、铅块，沉渣测量器包括送样漏斗、混凝剂进口漏斗、防溢流口、沉渣厚度观察尺、底座、沉渣出口，送风器包括转动把手、驱动齿轮、风车叶轮、送风通道，沉渣取样器底部的防漏底盖与防漏弹簧相连接，送风器外嵌在沉渣测量器顶部的右侧，沉渣测量器内部沉渣混合物通过其底部的沉渣出口排出，送风器的送风通道对沉渣测量器内部混合物质充分搅拌，沉渣测量器上的沉渣厚度观察尺可准确读取沉渣厚度，从而解决了现状沉渣厚度测量方面的问题。

申请人：广东核力工程勘察院
地址：510800 广东省广州市花都区湖畔路3号广东核力大厦
国籍：CN
更多信息请下载全文后查看。

灌注桩施工操作规程（二）
二、护筒的技术要求
1、材质要求：护筒应采用钢制护筒，为保证护筒埋设后能够保持圆筒状且不变形，壁厚不小于5mm。
2、护筒规格：护筒内径应大于钻头外径100mm。护筒长度3m。
3、埋设标准：护筒埋设应准确、稳定，护筒中心与桩中心偏差不得大于50mm。护筒埋设深度在粘性土中不宜小于1m，在软弱土层中不宜小于1.5m，护筒外露地面0.2~0.3m，护筒下端外侧应采用土填实。
灌注桩施工质量控制点（二）
验孔要求及方法
依据《建筑地基基础工程施工质量验收标准》（GB50202-2018）表5.6.4:
序号
检查项目
允许值或允许偏差
检查方法
检查频率（节点）
1
孔径
不小于设计值1.2m
用超声波或井径仪测量
每钻进4~5m验孔一次，并在更换钻头前或容易缩孔处验孔
2
孔斜
＜1%
用超声波或井径仪测量
项
序
检查项目
允许值及允许偏差
检查方法
检查频率（节点）
单位
数值
主控项目
1
承载力
不小于7900KN（设计要求）
根据现场实际情况，确定检查方式
/
2
孔深
不高于-46.1m（设计要求）
用测绳或井径仪测量
一次清孔前、二次清孔后各测一次
3
桩身完整性
-
低应变法
检查总桩数的100%
钻芯法、声波透射法
抽查10%，且不少于10根
3、超过初凝时间，砼灌注过程因故中断后拔除钢筋笼，待已灌砼强度达到C15后，先用同级钻头重新钻孔，并钻除原灌砼的浮浆，再用φ500钻头在桩中心钻进300～500mm深，这样就完成了接口的处理工作，然后便可按新桩的灌注程序灌注砼。

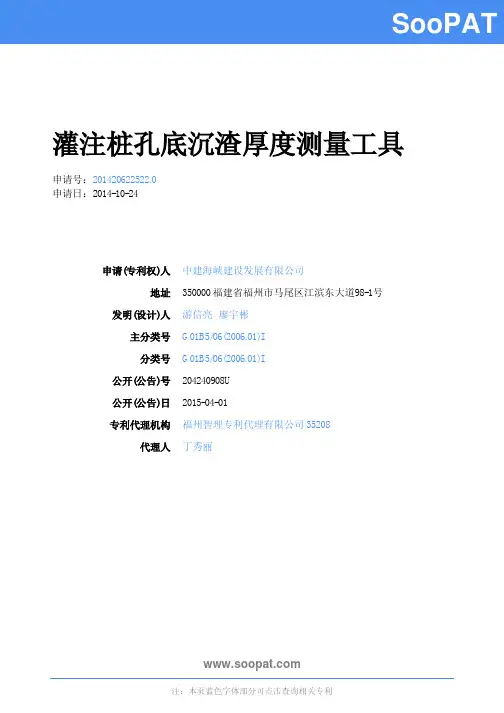

灌注桩孔底沉渣厚度测量工具申请号：201420622522.0申请日：2014-10-24申请(专利权)人中建海峡建设发展有限公司地址350000 福建省福州市马尾区江滨东大道98-1号发明(设计)人游信亮廖宇彬主分类号G01B5/06(2006.01)I分类号G01B5/06(2006.01)I公开(公告)号204240908U公开(公告)日2015-04-01专利代理机构福州智理专利代理有限公司 35208代理人丁秀丽(10)授权公告号(45)授权公告日 (21)申请号 201420622522.0(22)申请日 2014.10.24G01B 5/06(2006.01)(73)专利权人中建海峡建设发展有限公司地址350000 福建省福州市马尾区江滨东大道98-1号(72)发明人游信亮 廖宇彬(74)专利代理机构福州智理专利代理有限公司35208代理人丁秀丽(54)实用新型名称灌注桩孔底沉渣厚度测量工具(57)摘要本实用新型涉及一种灌注桩孔底沉渣厚度测量工具。

本实用新型的目的在于提供操作方便、检测简单且准确率高的灌注桩孔底沉渣厚度测量工具，它包括金属杆、一端连接固定在金属杆顶端的测量绳A、金属板以及拉引金属板用的测量绳B ；所述金属板中部开设有供金属杆垂直穿过的通孔；所述金属杆的下端被削成锥体结构状。

本实用新型的优点在于：金属杆的底部设计成锥体状，检测时金属杆的锥体状底部会直接插入落沉渣底部，提高测量准确率；通过金属管与金属杆的滑动套设配合，使金属杆和金属管下落至桩孔时能够处于同一沉渣位置点，降低测量误差，同时在金属杆插入沉渣后，金属杆会起到垂直定位的作用，防止金属管倾斜，提高测量准确度。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书2页 附图2页(10)授权公告号CN 204240908 U (45)授权公告日2015.04.01C N 204240908U1.一种灌注桩孔底沉渣厚度测量工具，其特征在于：它包括金属杆(1)、一端连接固定在金属杆(1)顶端的测量绳A(2)、金属板(3)以及拉引金属板(3)用的测量绳B(4)；所述金属板(3)中部开设有供金属杆(1)垂直穿过的通孔；所述金属杆(1)的下端被削成锥体结构状(5)；它还包括一金属管(6)，所述金属管(6)滑动套设在金属杆(1)外表面，所述金属管(6)的底端与金属板(3)的通孔位置处相固定，且金属板(3)与金属管(6)相垂直，所述测量绳B(4)的底端固定在金属管(6)的上端。

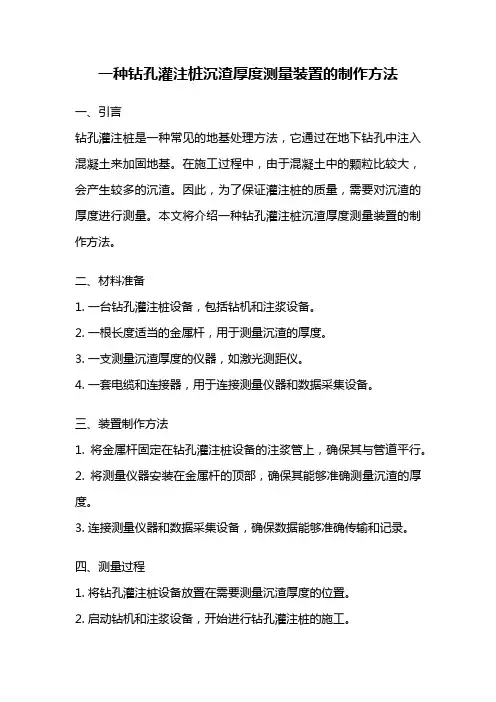

一种钻孔灌注桩沉渣厚度测量装置的制作方法一、引言钻孔灌注桩是一种常见的地基处理方法，它通过在地下钻孔中注入混凝土来加固地基。

在施工过程中，由于混凝土中的颗粒比较大，会产生较多的沉渣。

因此，为了保证灌注桩的质量，需要对沉渣的厚度进行测量。

本文将介绍一种钻孔灌注桩沉渣厚度测量装置的制作方法。

二、材料准备1. 一台钻孔灌注桩设备，包括钻机和注浆设备。

2. 一根长度适当的金属杆，用于测量沉渣的厚度。

3. 一支测量沉渣厚度的仪器，如激光测距仪。

4. 一套电缆和连接器，用于连接测量仪器和数据采集设备。

三、装置制作方法1. 将金属杆固定在钻孔灌注桩设备的注浆管上，确保其与管道平行。

2. 将测量仪器安装在金属杆的顶部，确保其能够准确测量沉渣的厚度。

3. 连接测量仪器和数据采集设备，确保数据能够准确传输和记录。

四、测量过程1. 将钻孔灌注桩设备放置在需要测量沉渣厚度的位置。

2. 启动钻机和注浆设备，开始进行钻孔灌注桩的施工。

3. 在施工过程中，定期使用测量仪器对沉渣的厚度进行测量，并将数据记录下来。

4. 根据测量数据，可以实时监测沉渣的厚度变化，并及时调整施工参数。

五、数据分析1. 将记录的测量数据导入计算机软件进行分析。

2. 根据数据分析结果，可以评估施工过程中沉渣厚度的变化趋势，判断施工质量的优劣。

3. 如果发现沉渣厚度异常增加或不均匀分布，应及时采取相应的措施进行调整。

六、结论通过制作一种钻孔灌注桩沉渣厚度测量装置，并进行相应的测量和数据分析，可以有效监测施工过程中沉渣厚度的变化情况，提高钻孔灌注桩的施工质量。

这种装置制作方法简单，使用方便，可以广泛应用于钻孔灌注桩的施工现场。

通过测量沉渣厚度，可以及时发现施工质量问题，为后续的地基处理工作提供参考。

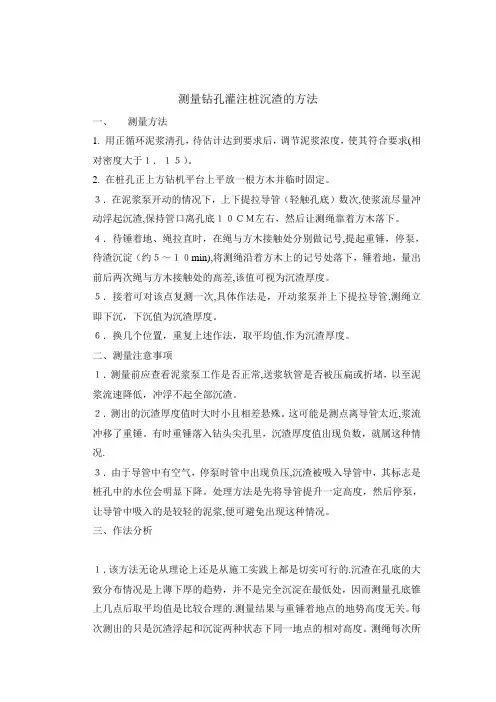

测量钻孔灌注桩沉渣的方法一、测量方法1. 用正循环泥浆清孔，待估计达到要求后，调节泥浆浓度，使其符合要求(相对密度大于１．１５）。

2. 在桩孔正上方钻机平台上平放一根方木并临时固定。

３．在泥浆泵开动的情况下，上下提拉导管（轻触孔底）数次,使浆流尽量冲动浮起沉渣,保持管口离孔底１０ＣＭ左右，然后让测绳靠着方木落下。

４．待锤着地、绳拉直时，在绳与方木接触处分别做记号,提起重锤，停泵，待渣沉淀（约５～１０min),将测绳沿着方木上的记号处落下，锤着地，量出前后两次绳与方木接触处的高差,该值可视为沉渣厚度。

５．接着可对该点复测一次,具体作法是，开动浆泵并上下提拉导管,测绳立即下沉，下沉值为沉渣厚度。

６．换几个位置，重复上述作法，取平均值,作为沉渣厚度。

二、测量注意事项１．测量前应查看泥浆泵工作是否正常,送浆软管是否被压扁或折堵，以至泥浆流速降低，冲浮不起全部沉渣。

２．测出的沉渣厚度值时大时小且相差悬殊。

这可能是测点离导管太近,浆流冲移了重锤。

有时重锤落入钻头尖孔里，沉渣厚度值出现负数，就属这种情况.３．由于导管中有空气，停泵时管中出现负压,沉渣被吸入导管中，其标志是桩孔中的水位会明显下降。

处理方法是先将导管提升一定高度，然后停泵，让导管中吸入的是较轻的泥浆,便可避免出现这种情况。

三、作法分析１．该方法无论从理论上还是从施工实践上都是切实可行的.沉渣在孔底的大致分布情况是上薄下厚的趋势，并不是完全沉淀在最低处，因而测量孔底锥上几点后取平均值是比较合理的.测量结果与重锤着地点的地势高度无关。

每次测出的只是沉渣浮起和沉淀两种状态下同一地点的相对高度。

测绳每次所处的状态几乎完全一样，因而不存在状态误差.２．由于测量的是相对高度，因而误差与孔深及测绳的绝对长度无关,只与沉渣分布有关,且泵开绳沉，沉渣多少非常直观。

该法适用于桩径为７００~１４００mm的正循环清渣.３．正循环清渣是在放入钢筋笼和导管以后开始，沉渣清除和测量，既方便又可靠，一旦测量合格可立即浇灌混凝土,避免了反循环存在的上述问题，由于测量可靠,清渣的最终效果完全可达到预期的要求，只是时间稍长一些。

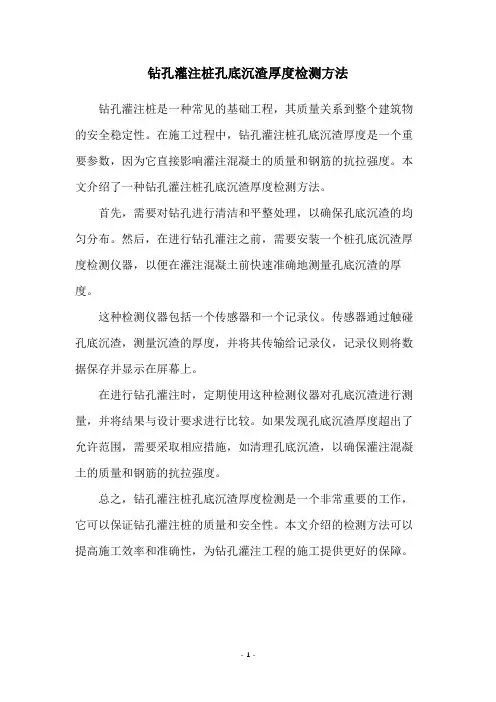

钻孔灌注桩孔底沉渣厚度检测方法
钻孔灌注桩是一种常见的基础工程，其质量关系到整个建筑物的安全稳定性。

在施工过程中，钻孔灌注桩孔底沉渣厚度是一个重要参数，因为它直接影响灌注混凝土的质量和钢筋的抗拉强度。

本文介绍了一种钻孔灌注桩孔底沉渣厚度检测方法。

首先，需要对钻孔进行清洁和平整处理，以确保孔底沉渣的均匀分布。

然后，在进行钻孔灌注之前，需要安装一个桩孔底沉渣厚度检测仪器，以便在灌注混凝土前快速准确地测量孔底沉渣的厚度。

这种检测仪器包括一个传感器和一个记录仪。

传感器通过触碰孔底沉渣，测量沉渣的厚度，并将其传输给记录仪，记录仪则将数据保存并显示在屏幕上。

在进行钻孔灌注时，定期使用这种检测仪器对孔底沉渣进行测量，并将结果与设计要求进行比较。

如果发现孔底沉渣厚度超出了允许范围，需要采取相应措施，如清理孔底沉渣，以确保灌注混凝土的质量和钢筋的抗拉强度。

总之，钻孔灌注桩孔底沉渣厚度检测是一个非常重要的工作，它可以保证钻孔灌注桩的质量和安全性。

本文介绍的检测方法可以提高施工效率和准确性，为钻孔灌注工程的施工提供更好的保障。

- 1 -。

钻孔灌注桩沉渣厚度测量方法## Determination of Muck Thickness in Bored Cast-in-Place Piles.### English Answer:Determining the thickness of muck (sediment) in bored cast-in-place (BCIP) piles is crucial for assessing pile integrity and optimizing pile design. Here are the most common methods used:1. Direct Measurement.Bottom-Hole Camera: A camera is lowered into the pileto capture high-resolution images of the pile base and measure the muck layer thickness.Echo Sounder: Acoustic waves are emitted into the pile, and the time taken for the waves to reflect off the pile base and the muck layer is measured. The thickness iscalculated based on the speed of sound in the respective media.2. Indirect Measurement.Soil Resistance Measurement: The torque or penetration resistance encountered during pile drilling is monitored. Abrupt changes in resistance often indicate the presence of muck.Water Jetting Measurement: A high-pressure water jet is used to remove the muck from the pile base. The volume of water used is proportional to the thickness of the muck layer.3. Geophysical Methods.Cross-Hole Sonic Logging (CSL): Ultrasonic waves are transmitted between two boreholes drilled near the pile. The wave velocity through the muck layer is different from that of the soil, allowing for muck thickness estimation.Downhole Seismic Cone Penetrometer Testing (SCPTu): A cone penetrometer with seismic sensors is pushed into the pile to measure the tip resistance and shear wave velocity. These measurements can be used to infer the presence and thickness of muck.### 中文回答：沉渣厚度测量方法。

TS-K160Z 孔槽沉渣厚度检测仪
主要用途
成孔成槽沉渣厚度检测。

工作原理
沉渣厚度采用探针压力测试法：沉渣探头下放到孔槽底时，电机自动停止下放探头，主机读取探头状态，当探头倾斜超过一定范围时提示调整探头位置直至探头近似直立。

主机控制探针缓慢伸出，同时测定探针压力和伸出长度，当压力大于一定值时停止，此时探针伸出长度即为当前位置沉渣厚度。

技术特点
1.适用范围广：测定指标与泥浆和水质等介质特性无关，适合于所有孔槽的沉渣厚度检测；
2.影响因素少，探测精度高：探针直径小，可以直达桩底硬岩层；探头带托盘，确保探头停于沉渣表面；探头内置倾角传感器，确保探头直立；
3.沉渣探头多用：既可与沉渣仪主机配接适用，单独用于沉渣厚度检测，也可与成孔成槽检测系统配接使用，在孔径槽宽检测的同时完成沉渣厚度检测；
4.测试结果显示直观：主机实时显示深度-压力曲线和倾角值。

性能指标
沉渣仪探头沉渣仪主机
沉渣仪绞车。

第3期(总第215期)标准与检测■大直径薩注Jtt孔底沉渣厚度检测方法应用分斬黄君一(福建省建筑科学研究院有限责任公司，福建省绿色建筑技术重点实验室，福建福州350108)摘要结合福州某项目试桩工程特点，对试验桩孔采用探针法及电阻率法在成孔的不同阶段分别进行沉渣厚度检测，并在成桩后进行了单桩竖向抗压静载试验对比。

结果分析表明，探针法可应用于一次清孔后的沉渣厚度检测，测试曲线具有明显的沉渣厚度判定特征，能得到准确的沉渣厚度判定结果；受导管尺才限制，在灌注桩二次清孔后所采用的电阻率法沉渣■厚度检测也能准确判定沉渣厚度。

关键词超深地下室；大直径灌注桩;探针法；电阻率法;抗拔承载力0引言灌注桩是目前应用较为普遍的桩基础形式，具备对周边环境影响危害小、应用性强、桩身刚度大、单桩承载力高等特点,近年来，灌注桩(尤其是大直径灌注桩)的应用日益广泛，基桩的竖向抗压承载力也越来越高。

孔底沉渣具有强度低、压缩性高等特点，若清渣不当造成桩底沉渣过厚，当基桩进行静载试验或在实际承载阶段桩端处可能会产生刺入性剪切破坏，降低基桩的承载性能。

基于此,行业规范对灌注桩沉渣厚度提出了相应的控制要求，《建筑桩基技术规范》(JGJ94-2008)规定m:①对端承型桩，不应大于50mm;②对摩擦型桩，不应大于100mm;③对抗拔、抗水平力桩，不应大于200mm o目前沉渣厚度测试方法主要有以下几类:①测绳法或重锤法卩叫该方法主要通过测试人员的手感来判断沉渣界面，通过测绳长度量测差值来确定沉渣厚度，具有较强的主观性，经验丰富的测试人员进行测量会得到相应可靠的测试值;②探针法叫该方法所应用的传感器通常由“一测盘、一测针组成”，测盘测得沉渣底面深度，测针测得孔底深度，两个数据之差为沉渣厚度;③电阻率法叫其原理是测量所成孔中泥浆沿深度方向的电阻率变化从而获得钻孔底的沉渣厚度；④钻芯法叫成桩后的测试方法，通过钻取混凝土芯样时，钻机钻杆的钻进速率及钻杆长度确定沉渣厚度,从工程实际检测经验可知该方法测试准确，但属于施工后控制，常作为工程的验收检测方式。

钻孔灌注桩实测项目一、桩位偏差桩位偏差是指灌注桩实际成桩位置与设计桩位之间的偏差。

桩位偏差过大会影响桩的承载能力和基础的稳定性。

一般来说，桩位偏差的允许值应根据具体的工程要求和规范来确定。

在测量桩位偏差时，通常采用全站仪或经纬仪等测量仪器，对桩的中心位置进行测量，并与设计桩位进行对比。

二、桩顶标高桩顶标高是指灌注桩桩顶的实际高程。

桩顶标高的准确性对于后续的施工工序（如承台施工）至关重要。

测量桩顶标高时，可使用水准仪进行测量。

在测量前，应先确定一个基准点，然后测量桩顶相对于基准点的高差，从而得出桩顶标高。

三、桩身垂直度桩身垂直度是指灌注桩桩身轴线与铅垂线之间的夹角。

桩身垂直度不符合要求会导致桩的承载能力下降，甚至影响整个基础的稳定性。

测量桩身垂直度时，可以使用测斜仪或垂线法。

测斜仪能够较为精确地测量桩身的倾斜情况，而垂线法则是通过在桩顶悬挂垂线，测量垂线与桩身的距离来判断桩身的垂直度。

四、桩径桩径是指灌注桩的直径。

桩径的大小直接影响桩的承载能力。

通常采用井径仪或超声波检测仪来测量桩径。

井径仪通过测量桩孔内不同深度处的直径来确定桩径的变化情况，超声波检测仪则利用超声波在混凝土中的传播特性来测量桩径。

五、桩身完整性桩身完整性是评价灌注桩质量的重要指标之一。

常见的桩身完整性检测方法包括低应变法、高应变法、声波透射法和钻芯法。

低应变法通过在桩顶施加一个瞬时的激振力，测量桩顶的响应信号，来判断桩身的完整性。

这种方法操作简便、成本较低，但对于深部缺陷的检测精度相对较低。

高应变法是通过重锤冲击桩顶，使桩产生较大的位移和应变，从而分析桩身的完整性和承载力。

高应变法检测精度较高，但对检测设备和技术要求也较高。

声波透射法是在桩内预埋声测管，通过发射和接收超声波，根据声波在桩身中的传播速度、波幅和频率等参数来判断桩身的完整性。

声波透射法能够较为全面地检测桩身的缺陷，但需要在施工时提前预埋声测管。

钻芯法是通过钻取桩身混凝土芯样，观察芯样的完整性和混凝土质量，来评价桩身的完整性。

目前最常用的仍为“测绳法”。

但同为测绳，具体方法却不尽相同。

1、对沉渣厚度定义理解的不同沉渣指钻孔和清空过程中沉淀或塌孔留下的，未被循环泥浆带走的沉淀物。

一般是较粗颗粒。

但也有人认为，沉渣厚度就是一清测得孔深与下导管后测得孔深之差。

或者说不同的理解体现了对钻孔深度与沉淀后实际孔深的不同理解。

2、具体方法的不同：（1）方法1：同一种吊锤、同一种吊法，某两次测得孔深之差。

这里“某两次”还真不好说具体是哪两次，操作中清孔前、一清、二清、下导管后、下导管后再清，这其中任两次都有可能。

实在不晓得他们的想法是什么，坛中若有人用过，请解释一下您的想法。

（2）方法2：量取钻具下到地面以下长度作为孔底深度（注：钻头长度一般取其2/3计算），测绳测得深度作为沉渣顶面深度，二者之差为沉渣厚度。

（3）方法3：“测针测饼法”：下放测针，测得深度作为孔底深度；下放测饼，测得深度作为沉渣顶面深度。

二个数据之差为沉渣厚度。

（ps：所谓测针,就是二根25钢筋,长度约20cm,上面焊一个小提把,然后在测绳(细钢丝绳,上面适当做些长度记号)的底部固定一个可活动的螺栓活动扣与测针连接,测绳长度根据桩底到地面长度+2m左右;测饼:一个厚约1cm,直径约12cm的钢板,钢板中心开一直径约5cm的孔,钢板上焊一个高15cm的由三根钢筋组成的等边三角形锥体,在锥体上方也焊上一个小圈子作提把.）引自：/bbs/thread-186810-1-1.html（4）方法4：同一种吊锤。

先轻轻下放，测得深度作为沉渣顶面深度。

再抖动下放，测得深度作为孔底深度。

二者之差为沉渣厚度。

请大家谈谈您用的哪种方法。

为何？如果您用了仪器测量，也请您说明仪器判定沉渣顶面和孔底的原理。

ps:有人对上述方法2的评价：（1）钻杆间有间隙，这个量累计后是不小的数字。

（2）用两种工具（我们这都用的绳测，沉渣太厚就有断桩可能，多清清，差不多就行啊，不一定要多准，哈哈，，，我以前也搞过钻孔桩施工，谈谈我本人对沉渣厚度的理解，所谓沉渣厚度就是钻孔桩成孔后测得的孔深与钻孔桩灌注前测得的孔深之差，两次量取的孔深都参照同一个基准点，量孔深时一般靠近孔壁量取，中心位置是钻尖处孔深相对比较深，一般提钻时钻头带动的泥很可能把钻尖位置填平。

钻孔灌注桩如何测量沉渣厚度？钻孔灌注桩如何测量沉渣厚度？推荐答案2012-11-07 21:55测钻孔桩沉渣厚度的有效方法孔底沉渣过厚除清孔泥浆质量差，清孔无法达到设计要求外，还有测量方法不当造成误判。

要准确测量孔底沉渣厚度，首先需准确测量桩的终孔深度，桩的终孔深度应采用丈量钻杆长度的方法测定，取孔内钻杆长度＋钻头长度，钻头长度取至钻尖的2/3处。

在含粗砂、砾砂和卵石的地层钻孔，有条件时应优先采用泵吸反循环清孔。

当采用正循环清孔时，前阶段应采用高粘度浓浆清孔，并加大泥浆泵的流量，使砂石粒能顺利地浮出孔口。

孔底沉渣厚度符合设计要求后，应把孔内泥浆密度降至1.1~1.2g/cm3。

清孔整个过程应专人负责孔口捞渣和测量孔底沉渣厚度，及时对孔内泥浆含砂率和孔底沉渣厚度的变化进行分析，若出现清孔前期孔口泥浆含砂量过低，捞不到粗砂粒，或后期把孔内泥浆密度降低后，孔底沉渣厚度增大较多。

则说明前期清孔时泥浆的粘度和稠度偏小，砂粒悬浮在孔内泥浆里，没有真正达到清孔的目的，施工时应特别注意这种情况。

用探绳测量后和钻杆长度比较下，差值就是厚度了追问桩孔底标高＝测绳数据-机台标高，桩孔底标高＝主钻杆长度﹢钻杆长度*节数﹢钻头长度-主钻余尺-机台标高，这2种方法都是计算孔底标高的方法，用测绳和钻杆分别测量能算出沉渣厚度么？能举例说明么？其他回答共1条2012-11-09 16:45stoneleno|五级楼主说的都不是实际，我说点实际的。

1、沉渣厚度测定方法是靠测绳与监理、施工人员的经验获得。

通常做法是用一块重物绑到测绳的起点然后慢慢下方，到孔底后慢慢用手上提下放，幅度不要大，然后靠手感得到沉渣的大体厚度。

2、咱们高铁一般要求端承桩（也叫柱桩）沉渣厚度不能大于5公分的。

摩擦桩可能是不大于30公分。

3、我在高铁干监理期间碰到的民工队一般都能清孔清的很好，测绳下到底后上下手一掂就可以感觉到触碰到岩石那种感觉，邦邦硬。

这指的是桩底为岩石那种。
