旋挖钻孔灌注桩厚砂地层中孔底沉渣厚度质量控制

旋挖钻孔灌注桩专项方案一、施工准备（1）参加设计单位的技术交底：领略设计内容和熟悉工程图纸，针对施工特点做好充足准备。

（2）收集、分析施工场地的地质资料。

（3）按设计规定准备配套机具、设备。

（4）施工场地内“四通一平”，场地硬化，修筑施工所需临时设施。

（5）根据建设单位提供的建筑物重要轴线，按图纸测放桩位（6）进场设备的维修、保养，原材料进场及质量检查，混凝土试配。

（7）认真进行技术和安全施工交底。

（8）会同甲方及监理现场进行基准线和水准点的复核工作。

2、测量放线布桩（1）根据甲方提供并经复核后的水准点和坐标控制点，测放桩基轴线与桩位的控制点和水准点，控制点应有有效的防护方法，施工中定时复测。

（2）根据设计施工图纸用全站仪和钢尺测放写位，桩位采用直径10mm 钢筋作标志，垂直打入地下表400mm-600mm 深，在地表做好桩号标记。

桩位偏差不不不大于20mm。

（3）桩位可根据施工进展分批测放，桩位测放，桩位测放完毕并经自检合格后，提交现场监理工程师验收。

监理工程验收合格后，方可进入下道工序施工。

3、机械成孔次序本工程成孔方向从26 轴→1 轴方向推动隔行成孔，隔行浇筑。

每六排为一施工段。

20 轴→ 26 轴成孔序列号为34﹟.11﹟.57﹟.→55 ﹟.32. ﹟9.→7﹟.30﹟.54﹟.→5﹟.28﹟.54﹟.→10﹟.33﹟.56﹟.→8 ﹟.31﹟.53﹟→6﹟.29﹟.52﹟。

14 轴→19 轴依次类推。

成孔与灌注阶段共分为四个施工段。

第一施工段为26 轴→19 轴，第二施工段为19 轴→14 轴，第三施工段为13 轴→7 轴，第四施工段为6 轴→1 轴。

4、埋设护筒（1）护筒用10mm 厚钢板卷制而成，内径0.85m-1.45m。

护筒埋设前先根据桩位引出四角控制桩，控制桩用木桩制作，打入土中最少30cm。

护筒埋设具体环节以下：首先由钻机用0.8m-0，9m 钻头，挖深为1.0m 左右的孔，然后用钻机卷扬下设护筒，同时人工配合钻机埋设护筒就位，用钻杆将护筒压入土中，护筒埋设深度 1.5m，护筒就位后，周边填入黏土、人工扎实，避免漏浆。

浅谈旋挖钻孔灌注桩孔底沉渣的质量控制摘要：结合工程案例，介绍了在较厚砂层进行旋挖钻孔灌注桩施工技术，并提出了控制孔底沉渣厚度的有效措施及方法。

关键词：旋挖钻孔；灌注桩；孔底沉渣；质量控制1 旋挖钻孔灌注桩孔底沉渣产生的原因分析1.1 桩孔孔壁塌落（1）杂填土层较厚且不稳定造成孔口表土层塌落孔内；（2）淤泥层及砂层由于钻孔过程的提、放钻具在孔内产生正、负压差所引起的抽吸作用，造成孔壁塌落；（3）在提、放钻具及下放钢筋笼时刮蹭孔壁，造成孔壁砂土掉落孔内；（4）成孔后未及时浇筑混凝土，空置时间太长导致泥浆分层离析孔壁失去稳定；（5）孔口附近有较大的集中荷载作用压垮孔壁；（6）泥浆比重过小，使得泥浆侧向护壁能力不足造成孔壁塌落；（7）由于钻具转速过快、扰动过大引起砂层液化造成孔壁塌落。

1.2 泥浆沉淀（1）由于泥浆粘度过低，悬浮能力差，使得泥浆发生分层沉淀；（2）泥浆含砂率过高，造成孔底沉砂过多；（3）混凝土浇注前的等待时间过长，使得悬浮物下沉堆积孔底。

1.3 钻孔残留（1）因钻具磨损、变形过大造成渣土泄漏、残留而产生沉渣；（2）受钻具自身结构限制，因钻齿间隙所造成的渣土残留。

1.4 清孔工艺（1）清孔所用的水泵功率太大，其过强水流产生的冲刷作用引发孔壁剥落；（2）采用钻具清孔时，其清孔工艺及钻具选择不合理，孔底沉渣无法清除干净；（3）采用正、反循环清孔时，泥浆性能不达标造成沉渣无法携带出孔底。

1.5 施工人员量测误判（1）由于施工员经验不足，在进行孔底沉渣厚度量测时误判，错误将清孔不合格的桩孔判断为合格孔；（2）孔底沉渣厚度量测工具选择不当产生误判。

2 旋挖钻孔灌注桩孔底沉渣控制措施（1）根据孔口土层情况适当增加护筒埋设深度，使其穿过杂填土层并高出孔口30~40cm，始终保持孔内水位高于地下水位≮ 1.5m，同时护筒直径比钻具直径大 20cm 并防止碰撞及震动；（2）在钻进过程中慢提、慢放钻具，速度控制在70cm/s左右，在进入砂层时降低钻具转速，防止因扰动过大造成砂层液化；（3）在提、放钻具及下放钢筋笼时注意保持对中和垂直，钻进过程中每三钻复核一次钻杆垂直度，将垂直度控制在 1%以内，钢筋笼保护层垫块采用可转动的混凝土圆形垫块，减少刮蹭孔壁；（4）合理组织，紧凑工序，在进行第一次清孔时即开始安排混凝土罐车到场等待，为预防不测，商品混凝土的缓凝时间设定在 4h 以上；（5）在旋挖钻孔桩机及混凝土罐车停放面的近孔口一侧安放较大钢板，钻进过程中孔内取出的泥土及时清离孔口，以减少孔口的集中荷载；（6）在钻进过程中，根据地质情况适当加大泥浆比重至1.13~1.18，调整泥浆粘度至19~21Pa •s，增加泥浆的护壁及悬浮能力；（7）采用泥浆分离机分离出泥浆中的砂及其它大颗粒物，将泥浆中的含砂率控制在 4% 以内；（8）根据不同地层情况选用适当钻具，加强对钻底结构的检查、修补维护，减小转动底与固定底之间的间隙。

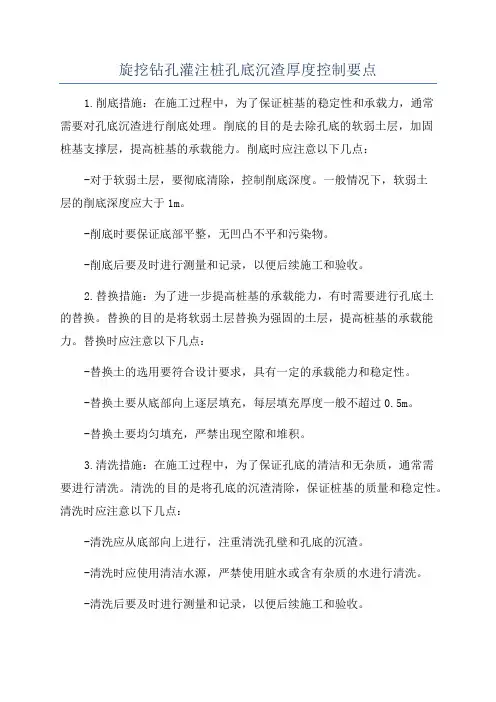

旋挖钻孔灌注桩孔底沉渣厚度控制要点1.削底措施：在施工过程中，为了保证桩基的稳定性和承载力，通常需要对孔底沉渣进行削底处理。

削底的目的是去除孔底的软弱土层，加固桩基支撑层，提高桩基的承载能力。

削底时应注意以下几点：-对于软弱土层，要彻底清除，控制削底深度。

一般情况下，软弱土层的削底深度应大于1m。

-削底时要保证底部平整，无凹凸不平和污染物。

-削底后要及时进行测量和记录，以便后续施工和验收。

2.替换措施：为了进一步提高桩基的承载能力，有时需要进行孔底土的替换。

替换的目的是将软弱土层替换为强固的土层，提高桩基的承载能力。

替换时应注意以下几点：-替换土的选用要符合设计要求，具有一定的承载能力和稳定性。

-替换土要从底部向上逐层填充，每层填充厚度一般不超过0.5m。

-替换土要均匀填充，严禁出现空隙和堆积。

3.清洗措施：在施工过程中，为了保证孔底的清洁和无杂质，通常需要进行清洗。

清洗的目的是将孔底的沉渣清除，保证桩基的质量和稳定性。

清洗时应注意以下几点：-清洗应从底部向上进行，注重清洗孔壁和孔底的沉渣。

-清洗时应使用清洁水源，严禁使用脏水或含有杂质的水进行清洗。

-清洗后要及时进行测量和记录，以便后续施工和验收。

4.检查验收：在施工完成后，需要对孔底沉渣的处理进行检查和验收。

验收的目的是确保孔底的沉渣处理符合设计要求和施工规范。

验收时应注意以下几点：-对削底、替换和清洗等处理措施进行检查，确保施工质量。

-对孔底沉渣的厚度进行测量，确保符合设计要求。

-对孔底的平整度和清洁程度进行评估。

总之，旋挖钻孔灌注桩孔底沉渣厚度的控制是确保桩基质量和稳定性的关键环节。

正确选择削底措施和替换土的方法，合理进行清洗和检查验收，可以有效控制孔底沉渣的厚度，保证工程的质量和安全。

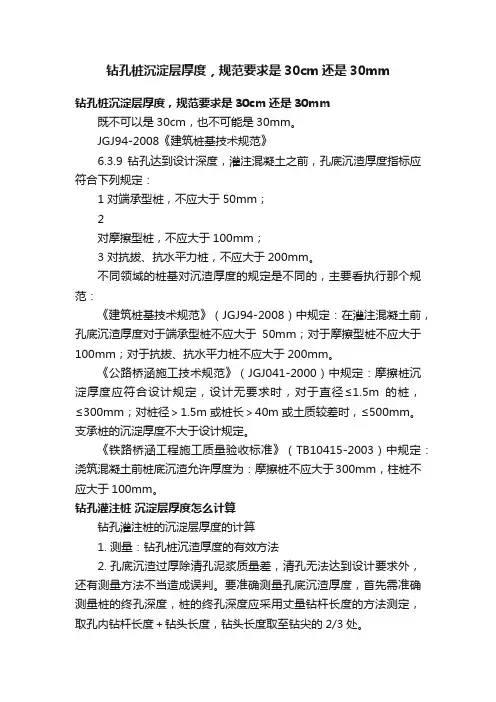

钻孔桩沉淀层厚度，规范要求是30cm还是30mm钻孔桩沉淀层厚度，规范要求是30cm还是30mm既不可以是30cm，也不可能是30mm。

JGJ94-2008《建筑桩基技术规范》6.3.9 钻孔达到设计深度，灌注混凝土之前，孔底沉渣厚度指标应符合下列规定：1 对端承型桩，不应大于50mm；2对摩擦型桩，不应大于100mm；3 对抗拔、抗水平力桩，不应大于200mm。

不同领域的桩基对沉渣厚度的规定是不同的，主要看执行那个规范：《建筑桩基技术规范》（JGJ94-2008）中规定：在灌注混凝土前，孔底沉渣厚度对于端承型桩不应大于50mm；对于摩擦型桩不应大于100mm；对于抗拔、抗水平力桩不应大于200mm。

《公路桥涵施工技术规范》（JGJ041-2000）中规定：摩擦桩沉淀厚度应符合设计规定，设计无要求时，对于直径≤1.5m的桩，≤300mm；对桩径＞1.5m或桩长＞40m或土质较差时，≤500mm。

支承桩的沉淀厚度不大于设计规定。

《铁路桥涵工程施工质量验收标准》（TB10415-2003）中规定：浇筑混凝土前桩底沉渣允许厚度为：摩擦桩不应大于300mm，柱桩不应大于100mm。

钻孔灌注桩沉淀层厚度怎么计算钻孔灌注桩的沉淀层厚度的计算1.测量：钻孔桩沉渣厚度的有效方法2.孔底沉渣过厚除清孔泥浆质量差，清孔无法达到设计要求外，还有测量方法不当造成误判。

要准确测量孔底沉渣厚度，首先需准确测量桩的终孔深度，桩的终孔深度应采用丈量钻杆长度的方法测定，取孔内钻杆长度＋钻头长度，钻头长度取至钻尖的2/3处。

3.在含粗砂、砾砂和卵石的地层钻孔，有条件时应优先采用泵吸反回圈清孔。

当采用正回圈清孔时，前阶段应采用高粘度浓浆清孔，并加大泥浆泵的流量，使砂石粒能顺利地浮出孔口。

孔底沉渣厚度符合设计要求后，应把孔内泥浆密度降至1.1~1.2g/cm3。

清孔整个过程应专人负责孔口捞渣和测量孔底沉渣厚度，及时对孔内泥浆含砂率和孔底沉渣厚度的变化进行分析，若出现清孔前期孔口泥浆含砂量过低，捞不到粗砂粒，或后期把孔内泥浆密度降低后，孔底沉渣厚度增大较多。

旋挖钻机成孔灌注桩质量保证措施一、塌孔1、塌孔特征：在旋挖机成孔时或钢筋笼安装过程中孔壁塌陷或塌孔；孔内泥浆水平面突然下降，出现大量气泡，形成孔底沉渣厚度，造成钢筋笼不能安放到设计的孔底标高。

2、原因分析：成孔过程中孔壁塌陷的主要原因是土层土质松散或砂层较厚，未采用泥浆护壁或泥浆比重不够，泥浆粘度不符合施工规定等泥浆护壁效果不佳未起到护壁作用；同时还因成孔速度太快和钻至砂层时钻具提升较快，引起孔壁砂层坍塌；钢筋笼安装时笼体垂直度不合格或笼顶采用单根吊筋造成钢筋笼安装下沉时倾斜，笼体、笼底碰撞孔壁引起塌孔。

3、防治措施：在土质松散或较厚砂层成孔施工时，应根据地层状况控制好机械钻孔速度，尤其是土质松散或进入砂层时不应空钻；提升钻具速度也不宜过快；要严格控制好泥浆比重和泥浆质量；如成孔自然造浆质量达不到施工规定要求，应进行人工造浆；保证泥浆粘度为18—25s，含砂率＜6%，泥浆比重控制在1.1—1.15之间，在土质松散或砂层较厚部位加大至1.2—1.3；同时加强监理人员在现场对泥浆质量的监督检查。

钢筋笼安装下沉时笼顶设置双根吊筋保证笼体垂直，防止碰撞孔壁引起塌孔。

吊筋的长度=原地坪标高-桩顶标高-桩顶以上钢筋笼长度（锚固长度）+搭接头长度（单面焊10d，双面焊5d）4、补救方法：发生塌孔时首先要控制好孔内泥浆浆位，适当加大泥浆比重护壁，如果塌孔严重时，将砂和膨润土1：1或砂砾石和黄土2:1混合物回填到坍孔处以上1-2m，但每层回填厚度不超过50cm,采用钻头冲压密实，让其回填土挤密塌孔部位后重新钻进。

如塌孔发生在钢筋笼安装已下沉至孔内，应及时将其提起，将孔内塌陷的沉渣清理干净后再安放钢筋笼。

二、缩孔1、缩孔特征：成孔后的孔径小于设计要求，使钢筋笼无法安放下沉2、原因分析：塌陷土层多为塑性膨胀土，土体浸水后膨胀造成缩孔3、补救措施：及时将钢筋笼提起，进行清孔，加大孔径直至满足设计要求为止。

三、钢筋笼上浮1、钢筋笼上浮特征：孔内混凝土浇筑高度不断上升，钢筋笼整体随之上升。

旋挖钻钻孔灌注桩施工常见质量通病及防治旋挖钻钻孔灌注桩施工常见质量通病及防治1、塌孔在钻进过程中塌孔：如果是轻微塌孔，不影响正常钻进可以不处理;如果塌孔严重不能再继续钻进，则需要回填土待自然沉实时机成熟后再钻进。

在灌注过程中塌孔：在保证孔内水头的同时，应采用吸泥机吸出踏入孔中的泥土，如不再继续塌孔，可恢复灌注，如仍塌孔不停止则需要拔出导管钢筋笼，回填土待自然沉实时机成熟后再钻进。

当旋挖钻在易塌孔地区作业时，首先要保证配制的泥浆各项指标均符合要求，再次在钻进过程中，尽量做到慢进尺，尽量避免钻进过程中钻头对孔壁的碰撞，破环护壁泥皮，同时应减少钻头内钻渣掉入孔内破坏泥浆的配比。

2、导管进水由于首盘混凝土封底失败或者灌注过程中导管接头不密封导致导管进水，或者灌注过程中将导管拔脱进水。

当封底失败时，应及时将导管、钢筋笼拔出，用旋挖钻将孔底混凝土掏出，重新安装钢筋笼、导管，清孔合格后重新灌注。

导管接头不密封需要换合格导管灌注，换导管和导管拔脱都需要在继续灌注之前，用捞浆桶或者泥浆泵等将二次安装的导管内的泥浆清除干净，注意精确计算好导管埋深，确保再灌注的顺利。

灌注前应检查好导管的、密封性，安装导管时要检查密封圈是否垫好，确保导管密封性良好。

严格计算好首盘封底的混凝土方量，确保有足够的混凝土封底，灌注过程中准确测量导管埋深，避免导管拔脱。

3、浮笼在灌注过程中发现钢筋笼上浮时，应立即减缓灌注速度，在保证导管有足够埋深的情况下，快速提升导管，待钢筋笼回到设计标高位置，再拆除导管。

如导管埋深不够不能拆除导管时，则将导管快速提升（注意不要将导管拔脱），然后再缓慢放下导管，如此反复多次，直至钢筋笼回到设计标高位置。

为防止钢筋笼上浮，在钢筋笼安装好后将其固定在钢护筒上;其次在灌注过程中应准确测量好混凝土顶面高程，当混凝土快进入钢筋笼时，应减缓灌注速度，并严格控制导管埋深。

4、卡管在混凝土灌注过程中，混凝土在导管中下不去，首先应借用吊车的吊绳抖动导管，或者安装附着式振捣器使导管中混凝土下落。

旋挖钻钻孔灌注桩的质量控制措施【摘要】旋挖钻钻孔灌注桩可以穿越各种土质复杂或软硬变化较大的土层如各类黏性土、砂土、碎砾石土、风化岩及多夹层的岩层对地基进行加固处理，其对承载力的适应范围广为300～20000kn ，施工机具简单，且施工安全性好等诸多优点，因而在地基加固工程中得到广泛地应用。

但由于钻孔灌注桩的施工环节较多，技术要求高，工艺较复杂，需要在一个较短的时间内快速完成水下灌注混凝土隐蔽工程的灌注，无法直观的对质量进行控制，人为因素的影响较大，若稍有疏忽，很容易出现一些质量病害，甚至造成病桩、断桩等重大质量事故，危及桩基工程的安全。

以下从分析桩基病害的成因入手，介绍一些控制桩身质量病害的技术措施。

1、旋挖钻钻孔灌注桩常见的质量问题旋挖钻钻孔灌注桩在承受垂直荷载压力的时候，以桩顶位置所受的压力最大，下部承受的压力相对较小。

但旋挖钻钻孔灌注桩的成桩工艺与实际受力状况相反，往往是上部混凝土的强度低，中下段混凝土的强度高，若不严格控制，容易出现桩上段强度达不到质量要求的情况。

除此之外，还容易出现缩颈、孔壁塌落、孔底沉淤、桩身空洞、蜂窝、夹泥等质量缺陷，造成桩基承载力的下降，影响到工程结构的安全。

2、影响成桩质量的原因分析2.1 影响桩身上部强度的原因分析1、按照施工规范的规定，钻孔后要彻底清除孔底的淤泥，但在实际施工过程中，很难将淤泥彻底清除，于是在浇灌第一斗混凝土进行封底施工时，孔底沉积的淤泥必然混入混凝土中。

由于用导管灌注的水下混凝土是从下往上顶升的，先灌入的混凝土顶升于孔的上面，这样就容易出现桩上段强度较低的现象。

2、浇灌混凝土时，若导管插入混凝土之内过深，浇注速度又较快，则容易在孔体深部沉积较多的骨料，加上振捣过程所造成的混凝土的离析，也容易导致桩体上部强度较低的质量问题。

2.2 影响其他桩身质量的原因分析1 混凝土浇注施工中，若导管插入混凝土内过浅 <1.5m ，则成桩过程中混凝土的上升就不是顶升式的，而是摊铺式的，这时，泥浆、泥块就容易混入混凝土中，进而影响到桩身的质量。

旋挖机钻孔灌注桩质量控制措施
一、钻孔效果不理想
1、原因分析：
（1）钻孔工艺选择不当，如针对不同的地质条件和施工环境，没有选择合适的钻孔工艺或者钻孔参数；
（2）钻头磨损严重，未及时更换，导致钻孔效果不理想；
（3）钻进过程中，没有及时清理孔内残渣，导致孔底沉渣过多；
（4）护筒埋设不当，如埋深不够或位置偏移，导致孔口处出现漏水或塌孔现象。

2、质量控制措施：
（1）针对不同的地质条件和施工环境，选择合适的钻孔工艺和钻孔参数，例如在软土地区应采用回旋钻进工艺，而在硬岩地区则应采用冲击钻进工艺；
（2）定期检查和更换钻头，避免因钻头磨损严重而导致钻孔效果不理想；（3）钻进过程中，应定期清理孔内残渣，确保孔底沉渣厚度符合设计要求；（4）严格控制护筒埋设质量，确保埋深足够且位置准确，防止出现漏水或塌孔现象。

二、灌注混凝土质量差
1、原因分析：
（1）混凝土配合比设计不当，如水灰比过大或砂率过低，导致混凝土流动性差、强度低；
（2）混凝土搅拌不均匀，出现离析现象，影响混凝土质量；
（3）灌注过程中，没有及时导流和排除泥浆，导致泥浆与混凝土混合，影响桩身质量；
（4）灌注速度过快，导致混凝土在孔内停留时间不足，影响混凝土的密实度和强度。

2、质量控制措施：
（1）根据设计要求和试验数据，选择合适的混凝土配合比，确保混凝土流动性好、强度高；
（2）采用机械搅拌方式，确保混凝土搅拌均匀，无离析现象；
（3）在灌注过程中，及时导流和排除泥浆，避免泥浆与混凝土混合；
（4）合理控制灌注速度，确保混凝土在孔内停留时间足够，保证混凝土的密实度和强度。

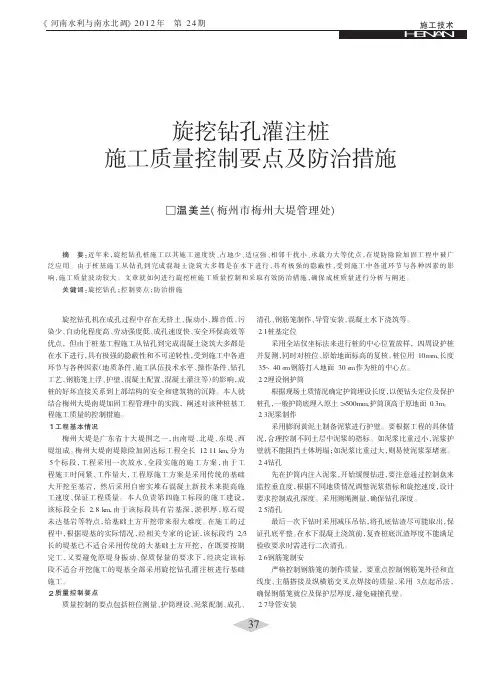

旋挖钻孔机在成孔过程中存在无挤土、振动小、躁音低、污染少、自动化程度高、劳动强度低、成孔速度快、安全环保高效等优点，但由于桩基工程施工从钻孔到完成混凝土浇筑大多都是在水下进行，具有极强的隐蔽性和不可逆转性，受到施工中各道环节与各种因素（地质条件、施工队伍技术水平、操作条件、钻孔工艺、钢筋笼上浮、护壁、混凝土配置、混凝土灌注等）的影响，成桩的好坏直接关系到上部结构的安全和建筑物的沉降。

本人就结合梅州大堤南堤加固工程管理中的实践，阐述对该种桩基工程施工质量的控制措施。

１．工程基本情况梅州大堤是广东省十大堤围之一，由南堤、北堤、东堤、西堤组成。

梅州大堤南堤除险加固达标工程全长１２．１１ｋｍ，分为５个标段，工程采用一次放水、全段实施的施工方案，由于工程施工时间紧、工作量大，工程原施工方案是采用传统的基础大开挖至基岩，然后采用自密实堆石混凝土新技术来提高施工速度、保证工程质量。

本人负责第四施工标段的施工建设，该标段全长２．８ｋｍ，由于该标段具有岩基深，淤积厚，原石堤未达基岩等特点，给基础土方开挖带来很大难度。

在施工的过程中，根据堤基的实际情况，经相关专家的论证，该标段约２／３长的堤基已不适合采用传统的大基础土方开挖，在既要按期完工，又要避免原堤身振动、保质保量的要求下，经决定该标段不适合开挖施工的堤基全部采用旋挖钻孔灌注桩进行基础施工。

２．质量控制要点质量控制的要点包括桩位测量、护筒埋设、泥浆配制、成孔、清孔、钢筋笼制作、导管安装、混凝土水下浇筑等。

２．１桩基定位采用全站仪坐标法来进行桩的中心位置放样，四周设护桩并复测，同时对桩位、原始地面标高的复核。

桩位用１０ｍｍ、长度３５～４０ｃｍ钢筋打入地面３０ｃｍ作为桩的中心点。

２．２埋设钢护筒根据现场土质情况确定护筒埋设长度，以便钻头定位及保护桩孔，一般护筒底埋入原土＞５００ｍｍ，护筒顶高于原地面０．３ｍ。

２．３泥浆制作采用膨润黄泥土制备泥浆进行护壁。

要根据工程的具体情况，合理控制不同土层中泥浆的指标。

旋挖桩中深厚砂层泥浆控制和沉渣处理导语：深厚砂质地层是旋挖钻机成孔施工时遇到较多的地层之一，若要顺利施工，一般必须采用泥浆护壁。

但是当桩孔深度较大时，成孔过程中孔内泥浆含砂率就经常超标，使得护壁效果降低，容易诱发塌孔等事故；成孔后，孔底沉渣的厚度也往往超出要求，需要特殊处理才能保证钢筋笼下放和混凝土灌注正常施工，这样就降低了施工效率，增加了施工成本。

因此，在解决了塌孔隐患之后，如何控制好泥浆的含砂率以及孔底沉渣厚度就成为砂层成孔的必然要求。

一、案例分析河南三灵快速通道弘农涧特大桥工程，设计桩径1.8m，最大成孔深度86.5m，地质条件主要是硬塑粘土层和细砂土交互，其中细砂层累计厚度超过40m。

地下水埋深浅，只有2m左右。

成孔采用三一280钻机，配置508-6x15摩擦钻杆，钻斗为直筒截齿捞砂斗。

施工中遇到的主要问题是：表层地层较易塌方，增加了下护筒难度；在钻进过程中孔内泥浆的含砂率迅速升高，达10%以上，大大超出标准要求；成孔之后孔内沉渣厚度大，造成钢筋笼最后几米下放困难；孔内侧壁塌方，混凝土灌注超方近30m3。

二、问题分析1、泥浆质量不佳，护壁效果差现场实测了泥浆池内泥浆的比重和粘度，分别只有1.06和16s，明显低于该类地层对泥浆参数的要求。

泥浆比重和粘度偏低会影响泥皮厚度和孔内侧壁泥浆压力，容易引发侧壁塌方和冲刷，砂土进入孔内泥浆后进一步降低了泥浆质量，形成恶性循环。

2、钻具提升速率过快，侧壁高速水流冲刷砂土钻具提升时，顶部和底部形成一定程度的负压，提升速度越快，压差越大，水流速度越快。

当钻具内部设置的流水通道不足以满足泄水要求时，水流将倾向于通过冲刷侧壁形成更大的流水通道，削减压差。

在遇到不密实砂土层或内聚力低的粉质土或细砂土时容易将颗粒冲刷入泥浆，为沉渣增加了物料来源。

3、单次进尺深度过大单次进尺深度过大，斗内满满的砂土在由孔底提往地面过程中易随泥浆的流动流入孔内。

尤其是深孔，往往有几分钟的时间，在泥浆压差的作用下，渗流破坏了钻斗内上层侧壁留水口以上的土，土随泥浆自流水口进入孔内泥浆中。

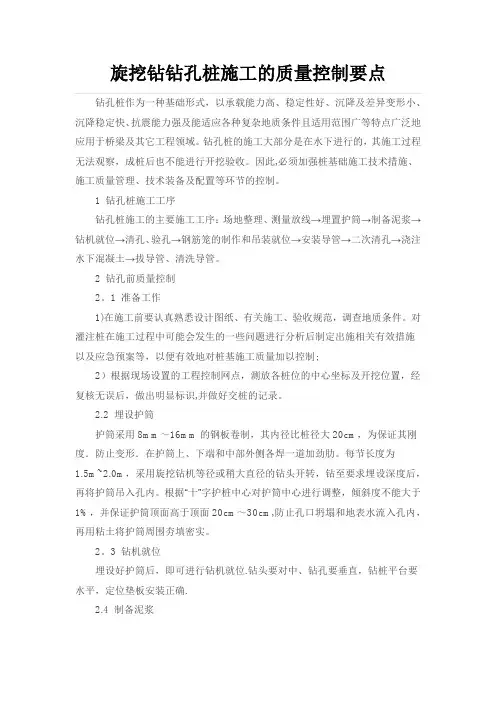

旋挖钻钻孔桩施工的质量控制要点钻孔桩作为一种基础形式，以承载能力高、稳定性好、沉降及差异变形小、沉降稳定快、抗震能力强及能适应各种复杂地质条件且适用范围广等特点广泛地应用于桥梁及其它工程领域。

钻孔桩的施工大部分是在水下进行的，其施工过程无法观察，成桩后也不能进行开挖验收。

因此,必须加强桩基础施工技术措施、施工质量管理、技术装备及配置等环节的控制。

1 钻孔桩施工工序钻孔桩施工的主要施工工序：场地整理、测量放线→埋置护筒→制备泥浆→钻机就位→清孔、验孔→钢筋笼的制作和吊装就位→安装导管→二次清孔→浇注水下混凝土→拔导管、清洗导管。

2 钻孔前质量控制2。

1 准备工作1)在施工前要认真熟悉设计图纸、有关施工、验收规范，调查地质条件。

对灌注桩在施工过程中可能会发生的一些问题进行分析后制定出施相关有效措施以及应急预案等，以便有效地对桩基施工质量加以控制;2）根据现场设置的工程控制网点，测放各桩位的中心坐标及开挖位置，经复核无误后，做出明显标识,并做好交桩的记录。

2.2 埋设护筒护筒采用8mm～16mm的钢板卷制，其内径比桩径大20cm，为保证其刚度．防止变形．在护筒上、下端和中部外侧各焊一道加劲肋。

每节长度为1.5m~2.0m，采用旋挖钻机等径或稍大直径的钻头开转，钻至要求埋设深度后，再将护筒吊入孔内。

根据“十”字护桩中心对护筒中心进行调整，倾斜度不能大于1%，并保证护筒顶面高于顶面20cm～30cm,防止孔口坍塌和地表水流入孔内，再用粘土将护筒周围夯填密实。

2。

3 钻机就位埋设好护筒后，即可进行钻机就位.钻头要对中、钻孔要垂直，钻桩平台要水平，定位垫板安装正确.2.4 制备泥浆泥浆在钻孔中的作用是：1）可防止塌孔;2）具有护壁作用，同时将孔内外水流切断，能稳定孔内水位;3）泥浆比重大，具有浮渣作用，利于钻渣的排出。

制浆前，先把黏士尽量打碎，使其在搅拌中容易成浆，缩短成浆时间，提高泥浆质量。

制浆时，可将打碎的黏土直接投入护筒内，使用钻头制浆,待黏土已冲搅成泥浆时，即可进行钻孔.多余的泥浆用管子导入钻孔外泥浆池贮存，以便随时补充孔内泥浆。

旋挖钻机在砂层地质施工桩基沉渣厚度控制技术摘要：介绍在砂层地质旋挖钻机施工钻孔灌注桩成孔后沉渣厚度控制的方法及施工要点。

关键词：旋挖钻机；砂层；地质；沉渣厚度；控制技术abstract: this paper introduces the method of bored rig construction in sand geological rotary control sediment thickness after pile and construction essentials.key words: rotary drilling rig; sand; geology; sediment thickness; control technology中图分类号：p542+.5文献标识码：a文章编号引言：旋挖钻机在砂层地质施工桥梁桩基，成孔后沉渣厚度超标始终是个施工难题，本文介绍采用二次掏孔的办法解决沉渣厚度超标的施工技术。

1工程概况由我单位施工的某特大桥桥梁工程,地基均采用钻孔灌注桩基础，桩长为46~56米不等，桩径设计为1.25米，每个墩台钻孔灌注桩为8根。

桩基施工全部采用旋挖钻机成孔。

2工程地质条件2.1岩层简介该段地质条件由上而下依次为：上部为第四系全新统冲积黏质黄土、粉质黏土、粉土、粉砂，中部为第四系全新统冲积砂层，局部分布圆砾土，底部为第四系上更新统冲积粉质黏土、粉土及砂层。

其中：地表黏质黄土层厚3~9米，砂层厚40~50米，下部为粉质黏土。

2.2场地不良地质、特殊岩土条件2.2.1湿陷性黄土上部黏质黄土具i级非自重湿陷性，湿陷厚度约5米。

表层黏质黄土均为松软土。

2.2.2砂土液化工程所属区为八度地震烈度区，场区稳定水位埋深17~22米，场地分布的饱和砂土属中密-密实。

3 施工中存在的问题3.1桩基长46~56米。

3.2地质条件差，地下砂层厚。

钻孔桩成孔后灌注混凝土前沉碴过厚,最大可达3m左右,虽经二次清孔后,沉渣厚度仍难满足规范要求。

旋挖桩施工质量控制旋挖桩作为一种常见的基础工程施工技术，因其施工效率高、适应性强等优点，在建筑、桥梁、道路等工程中得到了广泛应用。

然而，要确保旋挖桩施工质量，需要对施工过程中的各个环节进行严格的控制。

本文将从施工前准备、施工过程控制以及施工后的质量检测等方面，对旋挖桩施工质量控制进行详细阐述。

一、施工前准备1、地质勘察在施工前，必须对施工现场的地质情况进行详细的勘察。

了解土层的分布、性质、地下水位等信息，为设计合理的桩型、桩长和施工工艺提供依据。

2、施工方案编制根据地质勘察报告和工程要求，编制详细的施工方案。

施工方案应包括桩位布置、施工顺序、钻进工艺、钢筋笼制作与安装、混凝土灌注等内容，同时应明确质量控制要点和验收标准。

3、机械设备选择根据工程规模、地质条件和施工要求，选择合适的旋挖钻机型号。

同时，配备相应的辅助设备，如吊车、电焊机、混凝土搅拌机等，并确保设备性能良好，运转正常。

4、材料准备旋挖桩施工所用的原材料，如钢筋、水泥、砂、石等，必须符合设计和规范要求。

钢筋应具有质量证明书，并进行力学性能检验；水泥应具有出厂合格证，并进行安定性和强度检验；砂、石应进行筛分和含泥量检验。

5、测量放线根据设计图纸，准确放出桩位，并设置好护桩。

桩位偏差应符合规范要求，一般不应超过 50mm。

二、施工过程控制1、钻进成孔（1）钻机就位钻机就位时，应保持平稳，钻头中心与桩位中心偏差不应超过50mm。

调整好钻机的垂直度，确保钻进过程中桩孔的垂直度偏差不超过 1%。

（2）钻进速度根据地质条件和钻机性能，合理控制钻进速度。

在粘性土层中，钻进速度可适当加快；在砂性土层和卵石层中，钻进速度应减慢，以防止塌孔。

（3）泥浆护壁在钻进过程中，应根据地质情况制备合适的泥浆。

泥浆的比重、粘度和含砂率等指标应符合规范要求，以保证孔壁的稳定性，防止塌孔。

（4）清孔钻进至设计深度后，应进行清孔。

清孔的目的是清除孔底沉渣，保证桩底承载力。

清孔可采用正循环或反循环清孔方法，清孔后的泥浆指标和孔底沉渣厚度应符合规范要求。

旋挖钻孔灌注桩施工质量控制摘要：旋挖钻孔灌注桩施工得到广泛应用的主要因素在于施工工艺具有精度高以及噪声小等优势。

但是也有其缺点，在施工过程容易造成露筋、断桩、堵管、沉渣超标等问题。

本文根据工程案例，对旋挖桩施工过程的质量控制要点进行分析，供类似工程借鉴。

关键词：旋挖钻孔灌注桩；施工工艺；质量控制一、工程概况某建筑项目共有387 根灌注桩，要求持力层中等风化泥质粉砂岩、砾岩交互层，采用SY-220 型旋挖钻机进行成孔施工。

二、旋挖钻孔灌注桩施工工艺流程场地平整-测量放线-埋设护筒-钻机就位-钻进-持力层判定-清孔-终孔-吊车就位-下放钢筋笼-下设导管-二次清空（如果沉渣超标）-水下砼灌注-拔出护筒。

三、旋挖钻孔灌注桩的质量控制要点（一）钢筋笼的质量控制钢筋笼制作前，现场工序工程师进行图纸会审及技术交底，编制本工程《钢筋焊接及钢筋笼制作作业指导书》，所有施工人员应严格按照《钢筋焊接及钢筋笼制作作业指导书》和技术交底的要求进行施工。

主筋、盘条应调直。

钢筋表面的锈蚀、污垢应清除。

钢筋笼主筋焊接采用闪光对焊。

钢筋笼的绑扎、焊接质量、外形尺寸、主筋接头间距等均应符合设计与施工规范要求。

具体制作步骤如下：①根据施工图纸及设计要求下料，在钢筋笼场地制作时主筋采用闪光对焊，孔口焊接时采用单面搭接焊；②制作箍筋和加强筋，加强筋按照规范要求双面焊搭接长度≥ 5d 进行焊接；③制作成型：（a）加强筋与主筋焊接要牢固；焊接时要调整好电流大小，避免电流过大，出现“咬筋”现象。

（b）加强筋与主筋采用设计要求方式焊接成型，不设弯钩，以防止钢筋笼变形，主筋间距要均匀相等。

（c）钢筋笼成型时，应将主筋接头错开，同一截面接头数量不超过主筋总根数的50%，相邻接头纵向间距应大于35d（d 为钢筋直径），且不小于500㎜。

④螺旋筋与主筋连接采用轧丝绑扎，呈梅花状，数量不少于50%。

（二）钻孔垂直度控制旋挖钻机是采用动力头带动钻杆旋转，进而强制钻头削土，并装入钻头内的施工原理，旋挖机钻杆和钻头属于硬链接装置，所以相对冲击钻机的软连接装置而言，垂直度较容易控制，另外，旋挖钻机本身配备自动调平以及调整角度的装置，所以在施工过程中只要保证钻机就位时地基平整、稳固，钻进过程中保持钻机底座牢实、平稳，控制钻进速度，尤其是地层分界面处钻进，就能保证良好的垂直度。

旋挖灌注桩桩底沉渣处理方案本项目位于惠州市大亚湾经济技术开发区，建设单位为XXX，监理单位为XXX，施工单位为XXX。

该项目采用旋挖成孔灌注桩作为基础，其中桩底持力层为强风化砂砾岩，桩底沉渣厚度应小于50mm。

然而，经过检测，Z8-71#、Z8-45#桩的桩底沉渣厚度超出了设计要求，因此需要采取措施进行加固处理。

处理方案包括采用高压旋喷切割、孔底注浆和孔口压力灌浆方法对桩底沉渣进行处理。

具体施工原理是采用高压水对桩底缺陷部位进行高压旋喷切割，使桩底沉渣物被削落，并通过气举反渣法将泥浆及颗粒物清洗出桩外。

然后采用P.O42.5R新鲜水泥配制水泥浆，下入管线到桩底部进行反向注浆，替换出桩孔内的清水，并通过压力注浆的方法使其与砼体及持力层紧密相连，从而达到处理桩底缺陷的目的。

具体的施工工艺和步骤包括钻孔及布孔、高压旋喷切割、气举排渣洗孔、配制浆液、注浆和压力补浆。

其中，高压旋喷切割采用喷射器下入桩底，并通过钻杆及高压管与高压泵连接，开动高压泵，同时使喷射器转动并缓慢上提，对桩底沉渣部位进行反复切割、清洗。

旋喷压力为20～25MPa，转动速度为12转/min，提升/下沉速度为5～10cm/min。

而气举排渣洗孔则是利用气举循环法进行清渣，一孔注水，一孔气举返渣，两孔相互轮换，将切割的泥、砂、石清洗出桩外。

最后，配制浆液采用P.O42.5R水泥，按水灰比0.5～0.6进行配制，并按浆液需求量加入水泥用量的1%～2%高效减水剂和膨胀剂，配制水泥浆要求成桩固结后的强度不小于桩身砼强度（C35）。

注浆时将旋喷管下入桩底并旋喷注浆，目的是将沉淀到桩底的颗粒物翻动拌合，两孔相互轮换，直至孔口反出水泥浆与注入浆液浓度一致后停止注浆。

最后进行压力补浆。
