电阻基础知识

电阻的基础知识1 电阻的分类1.1.按阻值特性固定电阻、可调电阻、特种电阻(敏感电阻) .不能调节的,我们称之为定值电阻或固定电阻,而可以调节的,我们称之为可调电阻.常见的可调电阻是滑动变阻器,例如收音机音量调节的装置是个圆形的滑动变阻器,主要应用于电压分配的,我们称之为电位器.1.2.按制造材料薄膜电阻、线绕电阻，无感电阻等.1.2.1薄膜电阻用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。

主要如下：a碳膜电阻器碳膜电阻（碳薄膜电阻）为最早期也最普遍使用的电阻器，利用真空喷涂技术在瓷棒上面喷涂一层碳膜，再将碳膜外层加工切割成螺旋纹状，依照螺旋纹的多寡来定其电阻值，螺旋纹愈多时表示电阻值愈大。

最后在外层涂上环氧树脂密封保护而成。

其阻值误差虽然较金属皮膜电阻高，但由于价钱便宜。

碳膜电阻器仍广泛应用在各类产品上，是目前电子，电器，设备，资讯产品之最基本零组件。

b 金属膜电阻器。

金属膜电阻（金属拍摄电阻）同样利用真空喷涂技术在瓷棒上面喷涂，只是将炭膜换成金属膜（如镍铬），并在金属膜车上螺旋纹做出不同阻值，并且于瓷棒两端度上贵金属。

虽然它较碳膜电阻器贵，但低杂音，稳定，受温度影响小，精确度高成了它的优势。

因此被广泛应用于高级音响器材，电脑，仪表，国防及太空设备等方面。

c 金属氧化膜电阻器某些仪器或装置需要长期在高温的环境下操作，使用一般的电阻会未能保持其安定性。

在这种情况下可使用金属氧化膜电阻（金属氧化物薄膜电阻器），它是利用高温燃烧技术于高热传导的瓷棒上面烧附一层金属氧化薄膜（用锡和锡的化合物喷制成溶液，经喷雾送入500~500℃的恒温炉，涂覆在旋转的陶瓷基体上而形成的。

材料也可以氧化锌等），并在金属氧化薄膜车上螺旋纹做出不同阻值，然后于外层喷涂不燃性涂料。

其性能与金属膜电阻器类似，但电阻值范围窄。

它能够在高温下仍保持其安定性，其典型的特点是金属氧化膜与陶瓷基体结合的更牢，电阻皮膜负载之电力亦较高。

电阻基础知识一、电阻的定义概念: 电阻是用来反映导体对电流起阻碍作用大小的物理量. 它最基本的作用是阻碍电流的流动。

在电子技术应用中把具有电阻性能的实体称为电阻器.导体内电阻的大小与长度L 成正比，与其横截面积S 成反比，用公式表示为 : S LR ρ=电阻是一个线性元件。

说它是线性元件，是因为通过实验发现，在一定条件下，流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律：I=U/R欧姆定律:在导体两端的电压U 与通过导体的电流之比, 称为导体的电阻值R=U/I.物理特征:电阻的主要物理特征是变电能为热能，可以说它是一个耗能元件，电流经过它就产生内能 。

电阻的单位：电阻都有一定的阻值，它的单位是欧姆,用Ω表示,为了便于计算通常也采用千欧( K Ω),兆欧(M Ω)，吉欧（G Ω）、太欧（ T Ω）为单位。

它们之间的换算关系是：1k Ω= 103 Ω 1M Ω= 106Ω1GΩ=109 Ω 1T Ω =1012 Ω 八、电阻的种类电阻器从结构上可分为：固定电阻器（R ）：一经制成阻值不再改变。

可变电阻器(RH)：在一定范围可调，使用时固定在某一值上。

电位器(RP)：在一定范围内连续可调。

按材料分有：碳膜电阻:阻值范围宽,阻值稳定,受频率等影响小,价格便宜,所以应用最广。

水泥电阻:耐负载,耐高温,抗氧化, 水泥电阻器采用电阻丝绕制，一般功率大，外形尺寸也较大。

金属膜电阻:精度高,稳定性好,温度系数小,耐高温线绕电阻等按用途分：通用电阻器：这类电阻器又称为普通电阻器，功率一般在0.01-10w之间，电阻器的阻值为1Ω-10MΩ，工作电压一般在1KV以下．可供一般电子设备使用。

精密电阻器：这类电阻器的精度一般可达0.1％-2％，箔式电阻器的精度较高，可达0.005％。

电阻器的阻值为1Ω-1MΩ。

精密电阻器主要用于精密测量仪器及计算机设备。

高阻电阻器：这类电阻器的阻值较高，一般在1x107-1x1013Ω之间，但它的额定功率很小，只限用于弱电流的检测仪器中。

电子元件基础知识一、电阻器（R）简称电阻，是指具有一定技术性能的在电路中专起电阻作用的元件，可用来调节电路中的电流和电压，或者作为电路中的负载。

1、电阻的参数：a、阻值：指电阻的数值大小。

0Ω—几百MΩb、耗散功率：指电阻长期工作时所能承受（消耗）的最大功率。

2、电阻的材料：电阻常用的材料有碳膜、金属膜、金属氧化膜、线绕、水泥（陶瓷）线绕半导体等材料。

3、电阻的类型：①固定电阻：指电阻值固定不变的电阻②微调电阻：指电阻值可以微调的电阻③可调电阻：俗称电位器，指电阻值连续可调的电阻④热敏电阻：指电阻值随着温度变化而变化的电阻a、正温度系数热敏电阻：指电阻值随温度升高而增大的电阻（PTC）b、负温度系数热敏电阻：指电阻值随温度升高而减小的电阻⑤压敏电阻：指电阻值随着电压的变化而变化的电阻。

⑥湿敏电阻：指电阻值随着温度变化而变化的电阻⑦光敏电阻：指电阻值随着温度变化而变化的电阻⑧电阻的功率表示法：一般大功率（3W以上）电阻均在电阻外壳上标明其功率值，如：3W、5W、7W、10W、20W、30W等，而小功率（3W以下）则部分标明功率，（如：3W、2W、1W、等），不标明功率的则多为功率1W以下的小功率电阻，对于实际使用中，可用功率大的电阻代替功率小的电阻，反之则不能代替，若没有知道电阻功率大小时，在实际应用中可用电阻体积相同或稍大的来代替。

5、电阻的阻值表示方法：①直接标明电阻的数值和单位，如：1.5Ω、160Ω、1Ω等。

②直接标明电阻的数值而把单位“Ω”省去，如：100即100Ω、1即1Ω、22M即22MΩ。

③用几X几表示几点几Ω，如：4Ω7、9Ω1即为9.1Ω、8M2即8.2MΩ等。

有些用几R几代表几点几Ω,如:1R5即1.5Ω、3R9即3.9Ω等。

④电阻值后面有其它英文字母（如：J、K、M等）或罗马数字（Ⅰ、Ⅱ、Ⅲ）或正负百分之几（如：±5%，±10%，±20%）的则表示该电阻的误差等级。

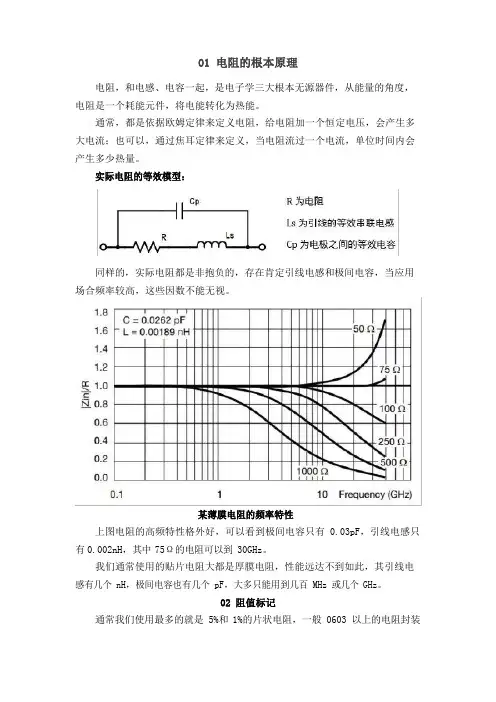

01 电阻的根本原理电阻，和电感、电容一起，是电子学三大根本无源器件，从能量的角度，电阻是一个耗能元件，将电能转化为热能。

通常，都是依据欧姆定律来定义电阻，给电阻加一个恒定电压，会产生多大电流；也可以，通过焦耳定律来定义，当电阻流过一个电流，单位时间内会产生多少热量。

实际电阻的等效模型：同样的，实际电阻都是非抱负的，存在肯定引线电感和极间电容，当应用场合频率较高，这些因数不能无视。

某薄膜电阻的频率特性上图电阻的高频特性格外好，可以看到极间电容只有 0.03pF，引线电感只有0.002nH，其中75Ω的电阻可以到 30GHz。

我们通常使用的贴片电阻大都是厚膜电阻，性能远达不到如此，其引线电感有几个 nH，极间电容也有几个 pF，大多只能用到几百 MHz 或几个 GHz。

02 阻值标记通常我们使用最多的就是 5%和 1%的片状电阻，一般 0603 以上的电阻封装上都有标记表示电阻值。

对于大于10Ω的阻值，通常用 3 位数字表示阻值，前两个表示阻值基数，最终一位表示乘以 10 的几次方。

例如标记 100 代表10Ω，而不是100Ω，472 代表4.7kΩ。

小于10Ω通常用R 来表示小数点，例如 2R2，表示2.2Ω。

另外，对于轴向引线封装的电阻，阻值标记都是一圈一圈的色环，具体含义如以下图所示：从左往右，前两个或三个环代表数字，接下来的环代表乘数，与前面的数字相乘便是阻值。

再接下来的环代表电阻的容差，最终就是电阻的温度系数。

03 电阻的工艺与构造电阻的工艺种类繁多，可以依据阻值是否可以变化，分成两大类介绍：固定电阻和可变电阻。

2.1固定电阻固定电阻，顾名思义就是电阻阻值是定值，不行变，大多数时候，我们使用的电阻都是固定值的，可以依据封装的不同大致再分类。

2.1.1轴向引线电阻轴线引线电阻通常都是圆柱形，两个外电极是圆柱体两端的轴向导线，依据材料和工艺的不同还可以再分为多种。

01 绕线电阻绕线电阻是将镍铬合金导线绕在氧化铝陶瓷基底上，一圈一圈掌握电阻大小。

电阻基础知识(培训用）一、电阻定义1、物质对电流的阻碍作用就叫该物质的电阻.2、在电路中对电流有阻碍作用并且造成能量消耗的导体叫电阻。

3、电荷在导体内做定向运动时会遇到阻力，这种阻力称为电阻。

电阻是导体的一种基本性质，与导体的尺寸、材料、温度有关。

二、电阻的特点1、普通电阻是线性元件2、耗能元件三、电阻的作用1、降压:用电阻与“用电器”串联,“用电器”的电流全部经过电阻。

利用电流经过电阻时在电阻上产生压降，从而使“用电器”两端的电压下降。

原理依据是U总＝U1+U2。

用欧姆定律可轻松算出降压电阻的阻值。

电阻降压，适用于电流稳定的“用电器”,如果电流时大时小，“用电器”得的电压将时小时大。

2、限流：电路结构完全与“降压”相同，只是目的不同.降压是不让“用电器"的端电压太高，限流是不让“用电器"的电流太大.3、分压：两只电阻串联，利用其中一只电阻上的压降（作为电源）为“用电器”供电－－－“用电器”与这只电阻并联.4、分流：给“用电器”并联电阻，让本该流过“用电器"的电流，可以有一部分从电阻过，从而减小“用电器"的电流。

分流与分压，只是目的不同，电路结构其实是相同的,不过,分压电路中的两只电阻的重要性同等，而分流电路不着重研究另一只电阻。

5、阻抗匹配：是指信号在传输过程中负载阻抗和信号源内阻抗之间的特定配合关系。

也即一件器材的输出阻抗和所连接的负载阻抗之间所应满足的某种关系，，以免接上负载后对器材本身的工作状态产生明显的影响.6、偏置:电阻在放大电路中的偏置作用就是使三极管有一个基本的静态工作电流，使三极管工作在线性放大区，以避免信号失真。

7、负载：电阻做负载，主要用于吸收产品在使用过程中产生的不需要的电量，或起到缓冲、制动的作用，比如修理当中将一些电阻做假负载8、滤波：往往和电容或电感一起构成滤波电路9、退藕或去藕：在电路中有些耦合是必要的,而有些耦合是有害的,会产生不良影响，如功放电路驱动喇叭，要很大的电流，此时，电源内阻压降较大，使电源电压降低，产生一个不良的波动信号，这个信号如果传到前级去再进行放大，会干扰原来的放大信号，使放大器不能正常工作，为了消除这种影响，电路中往往设计退藕电路,一般设计成L或∏型。

电阻基础必学知识点
1. 电阻的定义：电阻是指导体中电流通过时所遇到的阻碍或阻力。

单位为欧姆（Ω）。

2. 电阻的公式：电阻的大小可以用欧姆定律来表示，即R=V/I，其中R为电阻，V为电压，I为电流。

3. 电阻的分类：电阻可以分为固定电阻和可变电阻两种。

固定电阻的阻值是固定的，常见的有碳膜电阻、金属膜电阻等；可变电阻的阻值可以调节，常见的有可调电阻、光敏电阻等。

4. 电阻的串并联：电阻可以进行串联和并联，串联时电阻之和等于总阻值，即Rt = R1 + R2 + ...，并联时电阻之和的倒数等于总阻值的倒数，即1/Rt = 1/R1 + 1/R2 + ...
5. 电阻的颜色编码：对于固定电阻，常用颜色编码来表示其阻值。

一般是通过查表或者使用万用表来确定电阻的阻值。

6. 电阻的功率：电阻产生的热量与通过的电流和电阻的阻值有关。

功率可以通过P = VI或者P = I²R来计算，其中P为功率，V为电压，I为电流，R为电阻。

7. 电阻的温度系数：电阻的阻值与温度有关，具有一定的温度系数。

温度系数表示单位温度变化时阻值的变化程度，常用ppm/℃表示。

8. 电阻的功率系列：电阻的阻值存在一定的离散性，为了满足不同功率要求，有一定范围的阻值可供选择，常用的电阻阻值系列有E12、
E24、E96等。

9. 电阻的应用：电阻在电路中广泛应用，常见的应用包括限流、保护
电路、分压、滤波等。

10. 电阻的特性曲线：电阻的阻值与电压或电流之间存在一定的关系，可以通过绘制特性曲线来描述电阻的特性。

常见的特性曲线有线性曲线、非线性曲线等。

电阻详细基础知识电阻是电路中常见的一个元件，它用于控制电流的大小。

在电阻详细基础知识中，我们将介绍电阻的基本概念、电阻的分类、电阻的特性、电阻的计算方法以及电阻的应用等内容。

一、电阻的基本概念电阻是指电流通过时会产生电压降的物理现象，它是电路中的一种元件。

电阻的单位是欧姆（Ω），用符号R表示。

电阻的大小与电路中的电流和电压有关，根据欧姆定律可以得出电阻的计算公式：R = U/I，其中R表示电阻，U表示电压，I表示电流。

二、电阻的分类根据电阻的材料和结构，电阻可分为固定电阻和可变电阻两种类型。

1. 固定电阻：固定电阻的电阻值是固定的，不可调节。

常见的固定电阻有炭膜电阻、金属膜电阻、金属氧化物电阻等。

这些电阻根据其耐功率、耐压等特性可以应用于不同的电路中。

2. 可变电阻：可变电阻的电阻值可以通过调节电阻器来改变。

常见的可变电阻有可变电阻器、电位器等。

可变电阻常用于需要调节电路中的电流或电压的场合，如音量调节、亮度调节等。

三、电阻的特性电阻具有一些特性，包括阻值、功率、温度系数等。

1. 阻值：阻值是电阻的基本特性，它表示电阻对电流的阻碍程度。

阻值越大，电阻对电流的阻碍越大；阻值越小，电阻对电流的阻碍越小。

2. 功率：电阻的功率指的是电阻能够承受的最大功率。

功率与电阻的阻值和电流有关，可以通过P = U^2/R 或 P = I^2R计算得出。

3. 温度系数：电阻的阻值随着温度的变化而变化，这个变化速率称为温度系数。

不同材料的电阻温度系数不同，常见的电阻温度系数有正温度系数和负温度系数。

四、电阻的计算方法计算电阻的方法主要有串联计算和并联计算。

1. 串联计算：当电路中的电阻依次连接在一起时，它们的电阻值相加即可得到总电阻。

例如，当两个电阻R1和R2串联时，总电阻Rt = R1 + R2。

2. 并联计算：当电路中的电阻平行连接时，它们的倒数之和的倒数等于总电阻的倒数。

例如，当两个电阻R1和R2并联时，总电阻Rt = 1/(1/R1 + 1/R2)。

电阻的基础知识目录一、电阻的基本概念 (2)1.1 电阻的定义 (3)1.2 电阻的单位 (3)1.3 电阻的物理特性 (4)二、电阻的分类 (5)2.1 固定电阻与可变电阻 (6)2.2 线性电阻与非线性电阻 (7)2.3 热敏电阻与敏感电阻 (8)三、电阻的表示方法 (8)3.1 负载电阻与电源内阻 (9)3.2 电阻的串联与并联 (11)3.3 电阻的星形连接与三角形连接 (12)四、电阻的计算 (13)4.1 常见电阻值的计算 (14)4.2 使用万用表测量电阻 (14)4.3 电阻的精度与误差分析 (16)五、电阻在电路中的作用 (17)5.1 分压与分流作用 (18)5.2 限制电流与保护电路元件 (18)5.3 调节电路参数与信号处理 (20)六、特殊电阻介绍 (21)6.1 碳膜电阻 (22)6.2 金属膜电阻 (23)6.3 环氧树脂电阻 (25)6.4 氧化锌电阻 (26)七、电阻的发展趋势与挑战 (27)7.1 新型电阻材料的研究进展 (29)7.2 电阻的微型化与集成化 (30)7.3 环境友好型电阻的研发与应用 (31)八、相关标准与规范 (33)8.1 国家标准与行业标准 (34)8.2 国际标准化组织与规范 (35)8.3 行业认可的技术规范与认证 (36)一、电阻的基本概念电阻是指材料对电流流动的阻碍作用，它是由材料本身的物理属性决定的，与电流的大小、电压的高低以及电路的元件数等因素无关。

电阻的物理量是欧姆（），在国际单位制中，欧姆的定义为：当一伏特电压作用于一欧姆电阻上时，通过该电阻的电流为一安培。

电阻的物理基础可以追溯到材料中的电荷流动，即电子在金属导体中的自由度。

电子由于热运动而处于较高的自由状态，当施加电场时，电子会在电场力的作用下发生定向移动，从而产生电流。

在移动过程中，电子会不断与原子振动（热）和其他电子发生碰撞，这些碰撞会阻碍电荷的流动。

电阻实际上是通过反映这种阻碍过程的。

电阻基础知识电阻”导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Q、k Q、MQ表示。

一、电阻的型号命名方法国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。

如R表示电阻，W表示电位器。

第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分：序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等。

例如：RT11型普通碳膜电阻a1}二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

厂_、、、•'-j4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。

2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。

允许误差与精度等级对应关系如下：±）.5%-0.05、±1%-0.1（或00）、戈％-0.2（或0）、±）%- I级、±10%- n级、±0%-川级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为—55C〜+ 70C的条件下，电阻器长期工作所允许耗散的最大功率。

线绕电阻器额定功率系列为（W）: 1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500非线绕电阻器额定功率系列为（W）: 1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。

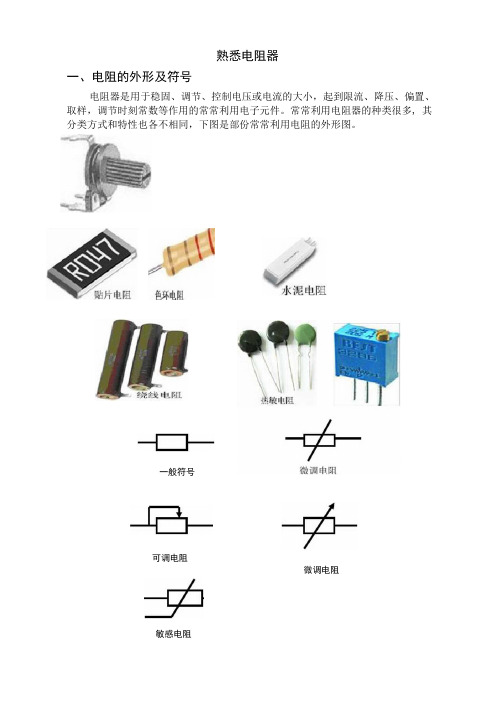

熟悉电阻器一、电阻的外形及符号电阻器是用于稳固、调节、控制电压或电流的大小，起到限流、降压、偏置、取样，调节时刻常数等作用的常常利用电子元件。

常常利用电阻器的种类很多, 其分类方式和特性也各不相同，下图是部份常常利用电阻的外形图。

一般符号可调电阻微调电阻敏感电阻电阻的国际单位是欧姆简称：欧,字母：q>千欧KQ常用单位-兆欧M Q电阻单位之间的倍率关系：1MQ 二 1000KQ 1KQ 二仞（P MQ 1KQ 二 1000Q 1Q=1X 1Q-3 KQ练一练二、电阻的参数'标称值：电阻阻值的大小主要参数Y 允许误差：产品允许的误差范围J 额定功率：正常使用时的功率允许误差：电阻阻值在允许误差范围内 才算合格产品100Q±100Qxi%= 100Q±1Q =990-1010此电阻的电阻阻值在99到之间为 合格产品1MQ= ______ Q2KQ= _____ Q5KQ 二 ___________ MQ100Q= KQ三、电阻的标识方式在利用电阻时关键是要能够识别其参数，咱们能够通过电阻器的参数的标识方式来识别，其参数标识方式有直标法、文字符号法、数码法和色标法。

1 •直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用白分数表示，若电阻上未注误差，则均为土20%o2.文字符号法：用阿拉伯数字和文字符号二者有规律的组合来表示标称阻值，其允许误差也用文字符号表示。

符号前面的数字表示整数阻值，后面的数字依次表示笫一名小数阻值和第二位小数阻值。

表示允许误差的文字符号：D F G J K M±0.5% ±1% ±2% ±5% ±10% ±20%练习：说出下列电阻的阻值和误差3.数码法：在电阻器上用三位数码表示标称值的标志方式。

数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。

这种电阻的误差范围一般是+5%。

九年级上册电阻基础知识点电阻是电学基础知识中的重要概念之一。

九年级上册电阻基础知识点包括电阻的定义、电阻的计算、电阻的串联和并联等内容。

下面将详细介绍这些知识点。

1. 电阻的定义电阻是指电流在通过某些物质时遇到的阻碍。

它是电阻器材在单位电压下通过的电流与该电压的比值。

单位为欧姆（Ω）。

电阻的作用是限制和控制电流的流动。

2. 电阻的计算电阻的计算可以使用欧姆定律来进行。

欧姆定律表达式为：U=IR，其中U是电压，I是电流，R是电阻。

根据欧姆定律，电压和电阻成正比，电流和电阻成反比。

如果知道电压和电阻，可以计算电流；如果知道电压和电流，可以计算电阻。

3. 电阻的串联和并联当电阻器两端接在同一个电源上，形成电流通过的路径时，会发生串联和并联的情况。

串联是指多个电阻器依次连接在一起，电流依次通过每个电阻器；并联是指多个电阻器并排连接在一起，电流分流通过每个电阻器。

在串联电路中，总电阻等于各个电阻之和，可用公式计算：Rt = R1 + R2 + R3 + ...，其中Rt是总电阻，R1、R2、R3等为各个电阻的阻值。

在并联电路中，总电阻的倒数等于各个电阻的倒数之和的倒数，可用公式计算：1/Rt = 1/R1 + 1/R2 + 1/R3 + ...，其中Rt是总电阻，R1、R2、R3等为各个电阻的阻值。

4. 电阻的颜色代码电阻上通常会印有彩色的环形条纹，这些条纹表示电阻的阻值。

电阻颜色代码是一种将阻值编码成条纹的方式。

电阻的颜色代码有4环和5环两种。

4环颜色代码表示阻值的前两位数字和后两位数字，中间还有一个表示乘以的倍数。

5环颜色代码表示阻值的前三位数字和后两位数字，中间还有一个表示乘以的倍数。

5. 变阻器变阻器是一种可以调节电阻值的电阻器件。

通过调节滑动片的位置，可以改变电阻值，从而调节电路中的电流或电压。

变阻器常用于控制电路、电子设备和仪器仪表中。

它可以用来调节光亮度、音量、电流等参数，具有很大的实际应用价值。

电阻的基础知识及检测方法一、基础知识：电阻是电路元件中应用最广泛的一•利在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。

它的主要用途是稳定和调节电路中的电流和电压，其次述作为分流器分压器和负载使用。

电阻按材料可分为碳膜电阻、金属膜电阻、线绕电阻等，以下仅以我厂使用的碳膜电阻、金属膜电阻、线绕电阻来做介绍。

1 •几种常用电阻的结构和特点：.主要性能指标:额定功率：在规定的坏境温度和湿度卜假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最人功率。

为保证安全使用，一般选其额定功率比它在电路中消耗的功率高1・2倍。

额定功率分19 个等级，常用的冇0.05W、0」25W、0.25 W、0.5 W、1 W、2 W、3 W、5 W、7 W、10 W。

标称阻值：产品上标示的阻值，以色环来表示，其单位为欧（Q）,千欧（KQ）、兆欧（MQ）, 1000Q二1KQ、1000KQ 二1MQ，标称阻值都应符合下表所列数值乘以IO”欧，其中N为整数。

示例:1）在电阻体的一端标以彩色环，通常距离边缘较近的那一环是第一环，也有的较难区分哪一环更近，但通常的四环电阻最后一环的颜色是不会出现在笫一环的，因此可以看最后一环的颜色就可判断哪个是笫一•环，例1的电阻为27000Q （27K） ±0.5%.2）精密度电阻器的色环标志川五个色坏表示。

第一至笫3色环表示电阻的有效数字，第4色坏表示倍乘数，笫5 色环表示容许偏差，例2的电阻为17.5 Q ±1%在电路图小电阻器和电位器的单位标注规则：阻值在兆欧以上，标注单位M 。

比如1兆欧，标注1M ； 2.7兆欧，标注2.7Mo阻值在1千欧到100千欧之间,标注单位k 。

比如5.1 T-欧，标注5.1k ； 68 T-欧，标注68k 。

阻值在100千欧到1兆欧之间，可以标注单位k,也可以标注单位M 。

定义：导体对电流的阻碍作用就叫导体的电阻。

电阻（Resistor）是所有电子电路中使用最多的元件。

电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生热能。

电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。

电阻都有一定的阻值，它代表这个电阻对电流流动阻挡力的大小。

电阻的单位是欧姆，用符号“Ω”表示。

欧姆是这样定义的：当在一个电阻器的两端加上1伏特的电压时，如果在这个电阻器中有1安培的电流通过，则这个电阻器的阻值为1欧姆。

出了欧姆外，电阻的单位还有千欧（KΩ，兆欧（MΩ）等。

电阻器的电气性能指标通常有标称阻值,误差与额定功率等。

它与其它元件一起构成一些功能电路，如RC电路等。

电阻是一个线性元件。

说它是线性元件，是因为通过实验发现，在一定条件下，流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律：I=U/R常见的碳膜电阻或金属膜电阻器在温度恒定，且电压和电流值限制在额定条件之内时，可用线性电阻器来模拟。

如果电压或电流值超过规定值，电阻器将因过热而不遵从欧姆定律，甚至还会被烧毁。

线性电阻的工作电压与电流的关系如图1所示。

电阻的种类很多，通常分为碳膜电阻，金属电阻，线绕电阻等：它又包含固定电阻与可变电阻，光敏电阻，压敏电阻，热敏电阻等。

但不管电阻是什么种类，它都有一个基本的表示字母“R”。

电阻的单位用欧姆（Ω）表示。

它包括?Ω（欧姆）， KΩ（千欧）， MΩ（兆欧）。

其换算关系为：电阻分类一、碳膜电阻：气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒瓷管上，形成一层结晶碳膜。

改变碳膜的厚度和用刻槽的方法，改变碳膜的长度，可以得到不同的阻值。

成本低，性能一般。

二、金属膜电阻：在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。

刻槽或改变金属膜厚度，可以控制阻值。

这种电阻和碳膜电阻相比，体积小、噪声低，稳定性好，但成本教高。

三、碳质电阻：把碳黑、树脂、粘土等混合物压制后经过热处理制成。

电阻基础知识导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。

一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。

如R表示电阻，W表示电位器。

第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分：序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻二、电阻器阻值标示方法1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。

2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。

表示允许误差的文字符号文字符号D F G J K M允许偏差±0.5% ±1% ±2% ±5% ±10% ±20%3、数码法：在电阻器上用三位数码表示标称值的标志方法。

数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。

偏差通常采用文字符号表示。

4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。

国外电阻大部分采用色标法。

黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20% 当电阻为四环时，最后一环必为金色或银色，前两位为有效数字，第三位为乘方数，第四位为偏差。

电阻的测量总结知识点一、电阻的基本概念电阻是指电流通过时会产生电动势的被动元件，电阻的单位是欧姆（ohm），记作Ω。

电阻的作用是限制电流的流动，降低电路中的电压，产生热效应等。

在电路中，电阻能够起到调节电路工作状态，保护电路中其他元件的作用。

电阻可以分为固定电阻和可变电阻两类。

固定电阻的电阻值是固定的，无法调节；可变电阻的电阻值是可调的，可以根据需要进行调节。

根据电阻的构造原理，电阻可以被分为碳膜电阻、金属膜电阻、金属氧化物膜电阻、导线绕制电阻等多种类型。

二、电阻的测量方法1、直流电阻的测量方法直流电阻的测量方法有两种，一种是使用万用表进行测量，另一种是在电路中进行测量。

（1）使用万用表进行电阻测量使用万用表进行电阻测量是最常用的一种方法，只需将测量端子与被测电阻的两端连接即可得到被测电阻的电阻值。

在测量时，需要注意以下几点：a. 选择合适的量程。

根据待测电阻的范围选择恰当的测量档位，以保证测量结果的准确性。

b. 保证测量端子接触良好。

测量时需要确保测量端子与被测电阻的连接良好，否则会造成测量误差。

（2）在电路中进行电阻测量在电路中进行电阻测量是指在待测电阻所在的电路中进行测量。

测量方法包括电桥法、分压法、电流法等。

这些方法在特定情况下能够获得更准确的电阻测量值，尤其是对于大电阻值和精度要求高的电阻来说，这种方法更加适用。

2、交流电阻的测量方法交流电阻的测量方法与直流电阻的测量方法类似，但需要考虑交流信号对测量结果的影响。

交流电阻可以使用交流电桥进行测量，也可以使用示波器进行测量。

这些方法在实际工程中都有应用。

三、电阻的测量注意事项在进行电阻测量时，需要考虑以下几点：1、保证测量接触良好。

测量时需要确保测量接点的良好接触，否则会造成测量误差。

2、选择合适的测量档位。

根据被测电阻的范围选择合适的测量档位，以保证测量结果的准确性。

3、注意电路影响。

在进行测量时需要考虑电路中其他元件对测量结果的影响，有时需要采用特殊的测量方法来提高测量精度。

初中物理电阻知识点总结电阻是初中物理中的重要概念，它是电路中阻碍电流流动的物理量。

本文将对电阻的基本知识、影响因素、计算方法以及与电路的关系进行总结。

# 电阻的基本概念电阻是指导体中阻碍电流通过的性质。

在电路中，电阻以符号“R”表示，其单位是欧姆（Ω）。

电阻的大小决定了电流的强弱，电阻越大，通过的电流就越小。

# 影响电阻大小的因素1. 材料：不同材料的导电性能不同，电阻率（ρ）也不同。

电阻率是材料本身的性质，与材料的形状、尺寸无关。

2. 长度：电阻与导体的长度成正比。

导体越长，电阻越大。

3. 横截面积：电阻与导体横截面积成反比。

横截面积越大，电阻越小。

4. 温度：对于大多数金属导体，温度升高，电阻也会随之增大。

# 电阻的计算电阻的计算公式为：\[ R = \rho \frac{L}{A} \]其中，R 是电阻值，ρ 是电阻率，L 是导体长度，A 是导体横截面积。

# 电阻的串联和并联1. 串联：串联电路中，电阻的总值等于各个电阻值之和。

\[ R_{total} = R_1 + R_2 + ... + R_n \]2. 并联：并联电路中，总电阻的倒数等于各个电阻倒数之和。

\[ \frac{1}{R_{total}} = \frac{1}{R_1} + \frac{1}{R_2} + ... + \frac{1}{R_n} \]# 欧姆定律欧姆定律是描述电阻、电流和电压之间关系的基本定律。

定律表明，在一定温度下，电路中的电流（I）与电压（U）成正比，与电阻（R）成反比。

\[ I = \frac{U}{R} \]这个公式可以变形为计算电压或电阻：\[ U = IR \]\[ R = \frac{U}{I} \]# 电功率与电阻的关系电功率（P）是电流做功的速率，与电阻、电流和电压都有关系。

功率的计算公式为：\[ P = UI \]根据欧姆定律，还可以写成：\[ P = I^2R \]\[ P = \frac{U^2}{R} \]# 电阻的测量电阻通常使用欧姆表进行测量。
