电阻基础知识培训(精选)

问电阻器基础知识与检测方法一、基础知识概述：电阻是电子产品中使用最多的电子元件，约占总数的35%，而有些产品如彩电则占50%因此电阻的质量对产品有重要影响。

常用电阻有碳膜电阻，金属膜电阻，金属氧化膜电阻，实心电阻和绕线电阻。

技术参数：1电阻和阻值：导电材料在一定程度上阻碍电流流过的物理性能。

在保证测试灵敏度的情况下，应注意测试电压应绝对的低，时间尽量短，避免电阻发热引起误差。

并使测量功率小于额定功率的10%。

2 标称电阻及允差：即实际值与标称值之间的差别。

3 额定功率：在正常大气压力（650-800mmhg）和额定温度下，长期连续工作并能满足性能要求所允许的最大功率。

4额定电压：由阻值和功率换算的电压，考虑到电击穿，上升到一定值后，受最大工作电压的限制。

5最大工作电压：由于尺寸结构的限制所允许的最大连续工作电压。

6温度系数：在某一规定的环境温度范围内，温度改变1度电阻的变化量。

7绝缘电阻：在正常大气压力下，电阻引线与电阻壳体之间的绝缘电阻。

8噪声：产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。

在非线绕电阻中，还有电流噪声，由于电流噪声和电阻两端的工作电压成正比，所以可衡量电流噪声的指标uv/v9稳定性：在指定的时间内，受到环境，负荷等因素的影响，保持其初始阻值的能力。

10电阻的负载特性：允许功率与环境温度的关系，当环境温度等于最高环境温度时，功率将降为零。

标称阻值与额定功率系列：标称阻值的选取由以下几何级数通向表达式表示，An=(10开k次方)n-1(次方)，这是一个特殊的几何级表达式，其公比为10开k次方，n为几何级数的项数，例如在10 以内要求有三个值，那么k取3 ，公比为2.154按n=1，2，3计算，得1，2.154, 4.64 取整为：1，2.2 , 4.7如果k 取6，公比为1.468,可得1，1.5,2.2, 3.3,4.7,6.8电阻的标称值系列即将k分别取为6，12，48，96,192化整后构成的几何数列，称为：E6,E12,E48,E96,E192系列，分别使用于允差为20%M, 10%K,5%J,2%G,1%F,0.5%D .从以上可以看出，以上电阻的偏差极限是相重叠的，所以无论生产的电阻值是多少，都可把他规为某一标称值即可做到零废品生产。

电子元器件基础知识培训（一）-------电阻、二极管、三极管电子元器件系列知识---电阻电阻，用符号R表示。

其最基本的作用就是阻碍电流的流动。

衡量电阻器的两个最基本的参数是阻值和功率。

阻值用来表示电阻器对电流阻碍作用的大小，用欧姆表示。

除基本单位外，还有千欧和兆欧。

功率用来表示电阻器所能承受的最大电流，用瓦特表示，有1/16W，1/8W，1/4W，1/2W，1W，2W等多种，超过这一最大值，电阻器就会烧坏。

根据电阻器的制作材料不同，有水泥电阻（制作成本低，功率大，热噪声大，阻值不够精确，工作不稳定），碳膜电阻，金属膜电阻（体积小，工作稳定，噪声小，精度高）以及金属氧化膜电阻等等。

根据其阻值是否可变可分为微调电阻，可调电阻，电位器等。

可调电阻（电位器）电路符号如下：电阻在标记它的值的方法是用色环标记法。

它的识别方法如下：为了区别不同种类的电阻，常用几个拉丁字母表示电阻类别，如图1所示。

第一个字母R表示电阻，第二个字母表示导体材料，第三个字母表示形状性能。

上图是碳膜电阻，下图是精密金属膜电阻。

表1列出电阻的类别和符号。

表2是常用电阻的技术特性保险电阻的基本常识：1.保险电阻的功能。

保险电阻在电路图中起着保险丝和电阻的双重作用，主要应用在电源电路输出和二次电源的输出电路中。

它们一般以低阻值（几欧姆至几十欧姆），小功率（1/8~1W）为多，其功能就是在过流时及时熔断，保护电路中的其它元件免遭损坏。

在电路负载发生短路故障，出现过流时，保险电阻的温度在很短的时间内就会升高到500~600℃，这时电阻层便受热剥落而熔断，起到保险的作用，达到提高整机安全性的目的。

2. 保险电阻的判别方法。

尽管保险电阻在电源电路中应用比较广泛，但各国家和厂家在电路图中的标注方法却各不相同。

虽然标注符号目前尚未统一，但它们却有共同特点：（1）它们与一般电阻的标注明显不同，这在电路图中很容易判断。

（2）它一般应用于电源电路的电流容量较大或二次电源产生的低压或高压电路中。

电阻基础知识一、电阻的定义概念: 电阻是用来反映导体对电流起阻碍作用大小的物理量. 它最基本的作用是阻碍电流的流动。

在电子技术应用中把具有电阻性能的实体称为电阻器.导体内电阻的大小与长度L 成正比，与其横截面积S 成反比，用公式表示为 : S LR ρ=电阻是一个线性元件。

说它是线性元件，是因为通过实验发现，在一定条件下，流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律：I=U/R欧姆定律:在导体两端的电压U 与通过导体的电流之比, 称为导体的电阻值R=U/I.物理特征:电阻的主要物理特征是变电能为热能，可以说它是一个耗能元件，电流经过它就产生内能 。

电阻的单位：电阻都有一定的阻值，它的单位是欧姆,用Ω表示,为了便于计算通常也采用千欧( K Ω),兆欧(M Ω)，吉欧（G Ω）、太欧（ T Ω）为单位。

它们之间的换算关系是：1k Ω= 103 Ω 1M Ω= 106Ω1GΩ=109 Ω 1T Ω =1012 Ω 八、电阻的种类电阻器从结构上可分为：固定电阻器（R ）：一经制成阻值不再改变。

可变电阻器(RH)：在一定范围可调，使用时固定在某一值上。

电位器(RP)：在一定范围内连续可调。

按材料分有：碳膜电阻:阻值范围宽,阻值稳定,受频率等影响小,价格便宜,所以应用最广。

水泥电阻:耐负载,耐高温,抗氧化, 水泥电阻器采用电阻丝绕制，一般功率大，外形尺寸也较大。

金属膜电阻:精度高,稳定性好,温度系数小,耐高温线绕电阻等按用途分：通用电阻器：这类电阻器又称为普通电阻器，功率一般在0.01-10w之间，电阻器的阻值为1Ω-10MΩ，工作电压一般在1KV以下．可供一般电子设备使用。

精密电阻器：这类电阻器的精度一般可达0.1％-2％，箔式电阻器的精度较高，可达0.005％。

电阻器的阻值为1Ω-1MΩ。

精密电阻器主要用于精密测量仪器及计算机设备。

高阻电阻器：这类电阻器的阻值较高，一般在1x107-1x1013Ω之间，但它的额定功率很小，只限用于弱电流的检测仪器中。

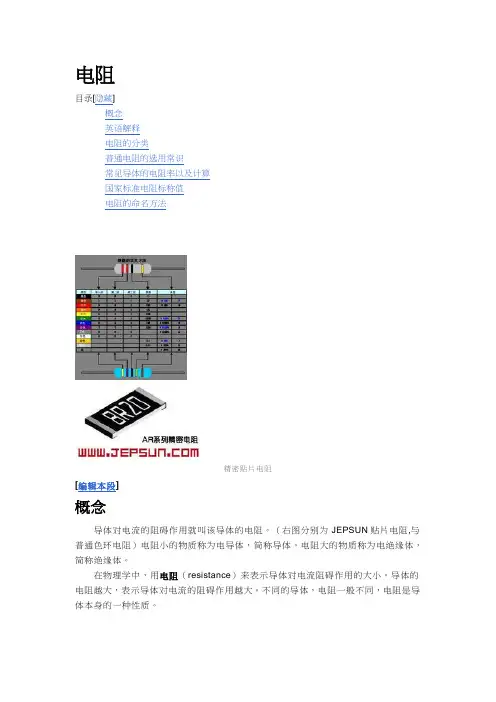

电阻目录[隐藏]概念英语解释电阻的分类普通电阻的选用常识常见导体的电阻率以及计算国家标准电阻标称值电阻的命名方法精密贴片电阻[编辑本段]概念导体对电流的阻碍作用就叫该导体的电阻。

（右图分别为JEPSUN贴片电阻,与普通色环电阻）电阻小的物质称为电导体，简称导体。

电阻大的物质称为电绝缘体，简称绝缘体。

在物理学中，用电阻（resistance）来表示导体对电流阻碍作用的大小。

导体的电阻越大，表示导体对电流的阻碍作用越大。

不同的导体，电阻一般不同，电阻是导体本身的一种性质。

导体的电阻通常用字母R表示，电阻的单位是欧姆[1]（ohm），简称欧，符号是Ω（希腊字母，音译成拼音读作ōu mì gǎ ）。

比较大的单位有千欧（kΩ）、兆欧（MΩ）（兆=百万，即100万）。

电阻器简称电阻（Resistor，通常用“R”表示）是所有电子电路中使用最多的元件。

电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。

电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。

KΩ（千欧），MΩ（兆欧），他们的换算关系是：1MΩ=1000000Ω 1KΩ=1000Ω电阻的阻值标法通常有色环法，数字法。

色环法在一般的的电阻上比较常见。

由于手机电路中的电阻一般比较小，很少被标上阻值，即使有，一般也采用数字法，即：10^1——表示10Ω的电阻；10^2——表示100Ω的电阻；10^3——表示1KΩ的电阻；10^4——表示10KΩ的电阻；10^6——表示1MΩ的电阻；10^7——表示10MΩ的电阻。

如果一个电阻上标为22*10^3，则这个电阻为22KΩ。

数码法用三位数字表示元件的标称值。

从左至右，前两位表示有效数位，第三位表示1 0n(n=0～8)。

当n=9时为特例，表示10^(-1)。

塑料电阻器的103表示10*10^3=10k。

片状电阻多用数码法标示，如512表示5.1kΩ。

电阻基础知识(培训用）一、电阻定义1、物质对电流的阻碍作用就叫该物质的电阻.2、在电路中对电流有阻碍作用并且造成能量消耗的导体叫电阻。

3、电荷在导体内做定向运动时会遇到阻力，这种阻力称为电阻。

电阻是导体的一种基本性质，与导体的尺寸、材料、温度有关。

二、电阻的特点1、普通电阻是线性元件2、耗能元件三、电阻的作用1、降压:用电阻与“用电器”串联,“用电器”的电流全部经过电阻。

利用电流经过电阻时在电阻上产生压降，从而使“用电器”两端的电压下降。

原理依据是U总＝U1+U2。

用欧姆定律可轻松算出降压电阻的阻值。

电阻降压，适用于电流稳定的“用电器”,如果电流时大时小，“用电器”得的电压将时小时大。

2、限流：电路结构完全与“降压”相同，只是目的不同.降压是不让“用电器"的端电压太高，限流是不让“用电器"的电流太大.3、分压：两只电阻串联，利用其中一只电阻上的压降（作为电源）为“用电器”供电－－－“用电器”与这只电阻并联.4、分流：给“用电器”并联电阻，让本该流过“用电器"的电流，可以有一部分从电阻过，从而减小“用电器"的电流。

分流与分压，只是目的不同，电路结构其实是相同的,不过,分压电路中的两只电阻的重要性同等，而分流电路不着重研究另一只电阻。

5、阻抗匹配：是指信号在传输过程中负载阻抗和信号源内阻抗之间的特定配合关系。

也即一件器材的输出阻抗和所连接的负载阻抗之间所应满足的某种关系，，以免接上负载后对器材本身的工作状态产生明显的影响.6、偏置:电阻在放大电路中的偏置作用就是使三极管有一个基本的静态工作电流，使三极管工作在线性放大区，以避免信号失真。

7、负载：电阻做负载，主要用于吸收产品在使用过程中产生的不需要的电量，或起到缓冲、制动的作用，比如修理当中将一些电阻做假负载8、滤波：往往和电容或电感一起构成滤波电路9、退藕或去藕：在电路中有些耦合是必要的,而有些耦合是有害的,会产生不良影响，如功放电路驱动喇叭，要很大的电流，此时，电源内阻压降较大，使电源电压降低，产生一个不良的波动信号，这个信号如果传到前级去再进行放大，会干扰原来的放大信号，使放大器不能正常工作，为了消除这种影响，电路中往往设计退藕电路,一般设计成L或∏型。

电阻详细基础知识电阻是电路中常见的一个元件，它用于控制电流的大小。

在电阻详细基础知识中，我们将介绍电阻的基本概念、电阻的分类、电阻的特性、电阻的计算方法以及电阻的应用等内容。

一、电阻的基本概念电阻是指电流通过时会产生电压降的物理现象，它是电路中的一种元件。

电阻的单位是欧姆（Ω），用符号R表示。

电阻的大小与电路中的电流和电压有关，根据欧姆定律可以得出电阻的计算公式：R = U/I，其中R表示电阻，U表示电压，I表示电流。

二、电阻的分类根据电阻的材料和结构，电阻可分为固定电阻和可变电阻两种类型。

1. 固定电阻：固定电阻的电阻值是固定的，不可调节。

常见的固定电阻有炭膜电阻、金属膜电阻、金属氧化物电阻等。

这些电阻根据其耐功率、耐压等特性可以应用于不同的电路中。

2. 可变电阻：可变电阻的电阻值可以通过调节电阻器来改变。

常见的可变电阻有可变电阻器、电位器等。

可变电阻常用于需要调节电路中的电流或电压的场合，如音量调节、亮度调节等。

三、电阻的特性电阻具有一些特性，包括阻值、功率、温度系数等。

1. 阻值：阻值是电阻的基本特性，它表示电阻对电流的阻碍程度。

阻值越大，电阻对电流的阻碍越大；阻值越小，电阻对电流的阻碍越小。

2. 功率：电阻的功率指的是电阻能够承受的最大功率。

功率与电阻的阻值和电流有关，可以通过P = U^2/R 或 P = I^2R计算得出。

3. 温度系数：电阻的阻值随着温度的变化而变化，这个变化速率称为温度系数。

不同材料的电阻温度系数不同，常见的电阻温度系数有正温度系数和负温度系数。

四、电阻的计算方法计算电阻的方法主要有串联计算和并联计算。

1. 串联计算：当电路中的电阻依次连接在一起时，它们的电阻值相加即可得到总电阻。

例如，当两个电阻R1和R2串联时，总电阻Rt = R1 + R2。

2. 并联计算：当电路中的电阻平行连接时，它们的倒数之和的倒数等于总电阻的倒数。

例如，当两个电阻R1和R2并联时，总电阻Rt = 1/(1/R1 + 1/R2)。

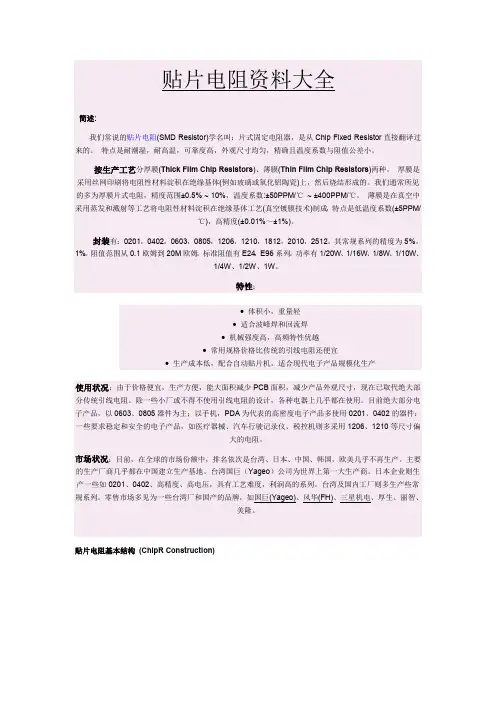

贴片电阻资料大全简述:我们常说的贴片电阻(SMD Resistor)学名叫：片式固定电阻器，是从Chip Fixed Resistor直接翻译过来的。

特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。

按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors)两种。

厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。

我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。

薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。

封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。

其常规系列的精度为5%，1%。

阻值范围从0.1欧姆到20M欧姆。

标准阻值有E24，E96系列。

功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。

特性：∙体积小，重量轻∙适合波峰焊和回流焊∙机械强度高，高频特性优越∙常用规格价格比传统的引线电阻还便宜∙生产成本低，配合自动贴片机，适合现代电子产品规模化生产使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。

除一些小厂或不得不使用引线电阻的设计，各种电器上几乎都在使用。

目前绝大部分电子产品，以0603、0805器件为主；以手机，PDA为代表的高密度电子产品多使用0201、0402的器件；一些要求稳定和安全的电子产品，如医疗器械、汽车行驶记录仪、税控机则多采用1206、1210等尺寸偏大的电阻。

市场状况：目前，在全球的市场份额中，排名依次是台湾、日本、中国、韩国，欧美几乎不再生产。

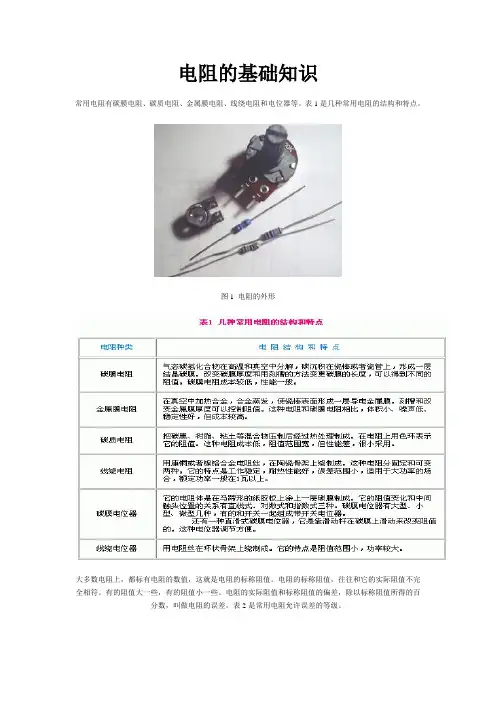

电阻的基础知识常用电阻有碳膜电阻、碳质电阻、金属膜电阻、线绕电阻和电位器等。

表1是几种常用电阻的结构和特点。

图1 电阻的外形大多数电阻上，都标有电阻的数值，这就是电阻的标称阻值。

电阻的标称阻值，往往和它的实际阻值不完全相符。

有的阻值大一些，有的阻值小一些。

电阻的实际阻值和标称阻值的偏差，除以标称阻值所得的百分数，叫做电阻的误差。

表2是常用电阻允许误差的等级。

国家规定出一系列的阻值作为产品的标准。

不同误差等级的电阻有不同数目的标称值。

误差越小的电阻，标称值越多。

表2是普通电阻的标称阻值系列。

表3中的标称值可以乘以10、100、1000、10k;100k;比如1.0这个标称值，就有1.0Ω、10.OΩ、100.OΩ、1.0kΩ、10.0kΩ、100.0kΩ、1.0MΩ;10.0MΩ;不同的电路对电阻的误差有不同的要求。

一般电子电路，采用Ⅰ级或者Ⅱ级就可以了。

在电路中，电阻的阻值，一般都标注标称值。

如果不是标称值，可以根据电路要求，选择和它相近的标称电阻。

当电流通过电阻的时候，电阻由于消耗功率而发热。

如果电阻发热的功率大于它能承受的功率，电阻就会烧坏。

电阻长时间工作时允许消耗的最大功率叫做额定功率。

电阻消耗的功率可以由电功率公式：P=I×UP=I2×R P=U2/R计算出来，P表示电阻消耗的功率，U是电阻两端的电压，I是通过电阻的电流，R是电阻的阻值。

电阻的额定功率也有标称值，常用的有1/8、1/4、1/2、1、2、3、5、10、20瓦等。

在电路图中，常用图2所示的符号来表示电阻的标称功率。

选用电阻的时候，要留一定的余量，选标称功率比实际消耗的功率大一些的电阻。

比如实际负荷1/4瓦，可以选用1/2瓦的电阻，实际负荷3瓦，可以选用5瓦的电阻。

图2 电阻的功率标识为了区别不同种类的电阻，常用几个拉丁字母表示电阻类别，如图3所示。

第一个字母R表示电阻，第二个字母表示导体材料，第三个字母表示形状性能。

史上最全的电阻基础知识，赶快分享给⼩伙伴吧！2016-08-27电阻器的分类及命名⽅法⼀、种类：电阻种类多样，下⾯主要讲解⼀些常⽤的电阻1. 碳膜电阻：它在⽬前电⼦电路中使⽤量最⼤，价格最便宜，品质稳定性⾼，噪声⼩，应⽤值范围：1ohm---10Mohm阻值范围：阻值范围宽，⼀般为2.1Ω~10M。

标称阻值：E-96极限电压⾼极好的长期稳定性，电压的改变对阻值的影响极⼩，且具有负温度系数(阻值随温度的升⾼⽽减⼩)。

价格低，制作容易，⽣产成本低，价格便宜，但体积较⼤。

包装⽅式有带装、散装⾼频特性好，可制成⾼频电阻器和超⾼频电阻器。

使电阻值变⼤:取⼀只⽐需要阻值稍⼩的电阻,刮去表⾯漆膜,⼀直刮到碳膜,边刮边测,待达到所需阻值时即可停⼿.理想的'增值'范围应控制在原电阻阻值的20%以内,如1kΩ刮⾄1.2kΩ即可,增加阻值过多会影响电阻的稳定性.2. 合成碳膜电阻：合成碳膜电阻可细分为⾼阻合成碳膜电阻器，⾼压合成碳膜电阻器和真空兆欧合成碳膜电阻器等多种。

这种电阻器电阻阻值变化范围宽，价格低廉，但是噪声⼤，频率特性差，电压稳定性低，抗湿性差，主要⽤来制造⾼压，⾼阻电阻器。

3. ⾦属膜电阻器：⾦属膜电阻器⼜分为普通⾦属膜电阻器，半精密⾦属膜电阻器，⾼精密⾦属膜电阻器，⾼压⾦属膜电阻器等多种。

这种电阻器与碳膜电阻器相⽐，体积⼩，噪声⼩，稳定性⾼，温度系数⼩，耐⾼温，精度⾼，但脉冲负载稳定性差。

阻值范围：0.1欧姆---620M欧姆。

⾦属膜电阻器是膜式电阻器(Film Resistors)中的⼀种。

它是采⽤⾼温真空镀膜技术将镍铬或类似的合⾦紧密附在瓷棒表⾯形成⽪膜，经过切割调试阻值，以达到最终要求的精密阻值，然后加适当接头切割，并在其表⾯涂上环氧树脂密封保护⽽成的。

由于它是引线式电阻，⽅便⼿⼯安装及维修，⽤在⼤部分家电、通讯、仪器仪表上。

⾦属膜电阻器就是以特种⾦属或合⾦作电阻材料，⽤真空蒸发或溅射的⽅法，在陶瓷或玻璃基本上形成电阻膜层的电阻器。

电阻基础知识电阻”导电体对电流的阻碍作用称着电阻，用符号R 表示，单位为欧姆、千欧、兆欧，分别用Ω、 kΩ、 MΩ 表示。

一、电阻的型号命名方法国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。

如R 表示电阻，W 表示电位器。

第二部分：材料，用字母表示，表示电阻体用什么材料组成，T- 碳膜、H-合成碳膜、S- 有机实心、N-无机实心、J-金属膜、Y- 氮化膜、 C-沉积膜、 I-玻璃釉膜、 X- 线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

频、 4- 高阻、 5- 高温、 6- 精密、 7- 精密、 8- 高压、 9- 特殊、 G- 高功率、 T- 可调。

1- 普通、 2- 普通、 3- 超高第四部分：序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等1 1 型普通碳膜电阻a1}。

例如：R T二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。

2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。

允许误差与精度等级对应关系如下：±0.5%-0.05 、±1%-0.1( 或 00) 、±2%-0.2( 或 0) 、±5%- Ⅰ级、±10%- Ⅱ级、±20%- Ⅲ级3 、额定功率：在正常的大气压力 90-106.6KPa 及环境温度为－55 ℃～＋ 70℃的条件下，电阻器长期工作所允许耗散的最大功率。

电阻基本知识整理1、标注方法（1）直标法用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。

（2）文字符号法用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。

R10=0.1 Ω R33=0.33 Ω 33R2=33.2 Ω 3K3=3.3kΩ 12K=12kΩ R07=70mΩ（3）数码法电阻表面数字一般为3位或4位，当采用3位数字时，例如“ABC”，其阻值为AB*10C，当采用4位数字时，例如“ABCD”，其阻值为ABC*10D。

223=22000Ω 102=1000Ω（4）色标法用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。

国外电阻大部分采用色标法。

2、允许误差常用电阻允许误差的等级有Ⅰ级（±5%）、Ⅱ级（±10%）、Ⅲ级（±20%）。

误差为±2%、±1%、±0.5%……的电阻称为精密电阻。

3、分类（1）薄膜电阻用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。

A、碳膜电阻器碳膜电阻为最早期也最普遍使用的电阻器，利用真空喷涂技术在瓷棒上面喷涂一层碳膜，再将碳膜外层加工切割成螺旋纹状，依照螺旋纹的多寡来定其电阻值，螺旋纹越多时表示电阻值越大。

最后在外层涂上环氧树脂密封保护而成。

其阻值误差虽然较金属皮膜电阻高，但由于价钱便宜。

碳膜电阻器仍广泛应用在各类产品上，是目前电子，电器，设备，资讯产品之最基本零组件。

B、金属膜电阻器金属膜电阻同样利用真空喷涂技术在瓷棒上面喷涂，只是将炭膜换成金属膜（如镍铬），并在金属膜车上螺旋纹做出不同阻值，并且于瓷棒两端度上贵金属。

虽然它较碳膜电阻器贵，但低杂音，稳定，受温度影响小，精确度高成了它的优势。

因此被广泛应用于高级音响器材，电脑，仪表，国防及太空设备等方面。

用电阻丝在环状骨架上绕制成。

它的特点是阻值范围小，功率较大。

大多数电阻上，都标有电阻的数值，这就是电阻的标称阻值。

电阻的标称阻值，往往和它的实际阻值不完全相符。

有的阻值大一些，有的阻值小一些。

电阻的实际阻值和标称阻值的偏差，除以标称阻值所得的百分数，叫做电阻的误差。

表2是常用电阻允许误差的等级。

表2 常用电阻允许误差的等级表3 普通固定电阻标称阻值系列不同的电路对电阻的误差有不同的要求。

一般电子电路，采用Ⅰ级或者Ⅱ级就可以了。

在电路中，电阻的阻值，一般都标注标称值。

如果不是标称值，可以根据电路要求，选择和它相近的标称电阻。

当电流通过电阻的时候，电阻由于消耗功率而发热。

如果电阻发热的功率大于它能承受的功率，电阻就会烧坏。

电阻长时间工作时允许消耗的最大功率叫做额定功率。

电阻消耗的功率可以由电功率公式：P=I×U P=I2×R P=U2/R图2 电阻的功率标识图3 电阻的类型标识表5 常用电阻的技术特性碳质电阻和一些1/8瓦碳膜电阻的阻值和误差用色环表示。

在电阻上有三道或者四道色环。

靠近电阻端的是第一道色环，其余顺次是二、三、四道色环，如图1所示。

第一道色环表示阻值的最大一位数字，第二道色环表示第二位数字，第三道色环表示阻值未应该有几个零。

第四道色环表示阻值的误差。

色环颜色所代表的数字或者意义见表1。

表6 色环颜色所代表的数字或意义比方有一个碳质电阻，它有四道色环，顺序是红、紫、黄、银。

这个电阻的阻值就是270000欧，误差是±10%。

双比方有一个碳质电阻，它有棕、绿、黑三道色环，它的阻值就是15欧，误差是±20%。

二、电阻器的分类三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。

2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。

允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00〕、±2%-0.2(或0〕、±5% -Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。
