电容电感特点

电容电容特性：通交流隔直流

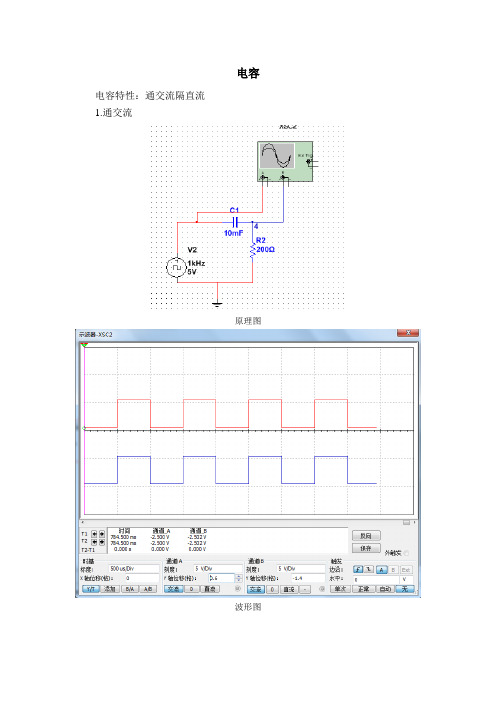

1.通交流
原理图
波形图
分析：图中红色表示输入波形，蓝色表示输出波形。

两个波形的周期，幅度没多大变化，说明电容通交流。

2.隔交流
原理图
波形图
分析：红色为输入，蓝色为输出。

输入幅度为5V的直流，输出为0，说明电容隔直流。

电感
电感特性：通直流阻交流
1.通直流
原理图
波形图
分析：从数据知道，给电感加上幅度5V的直流，输出仍然为5V直流，电感相当为导线，对输出没有影响。

2.阻交流
原理图
波形图
分析：从数据中知道，输入和输出波形幅值几乎没变，输出波形相对输入波形有延迟，说明电感对交流有阻碍。

电路元件电阻电容和电感的特性电路元件电阻、电容和电感是电路中常见的三种元件。

它们各自有着不同的特性和作用。

本文将分别介绍电阻、电容和电感的特性，以及它们在电路中的应用。

一、电阻的特性电阻是电流通过时会产生阻碍的元件。

它的特性主要包括电阻值、功率耗散和温度系数。

1. 电阻值电阻值是电阻对电流的阻碍程度的度量。

单位为欧姆（Ω），标示为R。

电阻值越大，对电流的阻碍越大。

根据欧姆定律，电阻值与电流之间的关系为I=V/R，其中I为电流，V为电压。

2. 功率耗散电阻元件在电流通过时会产生热量，这就是功率耗散。

功率耗散与电流和电压有关，计算公式为P=I^2 * R，其中P为功率，I为电流，R 为电阻值。

因此，在选用电阻时需要注意功率耗散是否在其额定范围内。

3. 温度系数电阻的阻值随温度的变化而变化，这就是温度系数。

温度系数用于描述电阻值随温度变化的情况，单位为ppm/℃。

温度系数越小，电阻值随温度变化的影响越小。

二、电容的特性电容是能储存电荷的元件。

它的特性主要包括电容值、电压容量和介质常数。

1. 电容值电容值是电容储存电荷的能力的度量。

单位为法拉（F），标示为C。

电容值越大，表示电容储存电荷的能力越强。

电容值与电容的结构和材料有关。

2. 电压容量电容元件能够承受的最大电压称为电压容量。

当电压超过电容的额定电压时，电容可能会损坏。

因此，在设计电路时需要根据电容的电压容量来选用合适的元件。

3. 介质常数电容的性能与介质有关，不同介质的电容性能也有所差异。

介质常数是刻画介质性能的指标，它描述了介质相对于真空的电容储存能力。

介质常数越大，电容性能越好。

三、电感的特性电感是电流变化时产生的磁场对电流的阻碍程度的元件。

它的特性主要包括感值、频率特性和饱和电流。

1. 感值感值是电感对电流的阻碍程度的度量。

单位为亨利（H），标示为L。

感值越大，电感对电流的阻碍越大。

电感值与电感线圈的结构和材料有关。

2. 频率特性电感的阻抗与电流频率有关，频率越高，感应电流越小。

什麽送电抗？是指电容、电感对交流电的阻力。

在直流电路中，电容是开路的，电感在不考虑线圈的电阻时，对直流电的阻力为0。

在交流电路中，电容器有传导电流经过，对交流电的阻力称容抗Xc，Xc=1/(ωC)。

电感对交流电的阻力称为感抗Xl，Xl=ωL。

容抗与感抗通称为电抗X。

由于在电容与电感上，交流电压与电流在相位上有超前与滞后90度的关系，电工学上用复数来表示电抗(R、L、C串联电路时)：jX=jXl-jXc=j[ωL-1/(ωC)] 复阻抗Z=R+jX。

电抗在交流电路中不消耗有功功率，但与电源进行能量交换，消耗无功功率。

电抗器作用？电抗器就是电感。

在电力系统中的作用有：线路并联电抗器可以补偿线路的容性充电电流,限制系统电压升高和操作过电压的产生,保证线路的可靠运行。

站内的并联电抗器则吸收无功，降低电压，是无功补偿的手段。

母线串联电抗器可以限制短路电流，维持母线有较高的残压。

而电容器组串联电抗器可以限制高次谐波，降低电抗电感在电路中，当电流流过导体时，会产生电磁场，电磁场的大小除以电流的大小就是电感，电感的定义是L=phi/i, 单位是韦伯电感是衡量线圈产生电磁感应能力的物理量。

给一个线圈通入电流，线圈周围就会产生磁场，线圈就有磁通量通过。

通入线圈的电源越大，磁场就越强，通过线圈的磁通量就越大。

实验证明，通过线圈的磁通量和通入的电流是成正比的，它们的比值叫做自感系数，也叫做电感。

如果通过线圈的磁通量用φ表示，电流用I表示，电感用L表示，那么L＝φ／I电感的单位是亨（H），也常用毫亨（mH）或微亨（uH）做单位。

1H=1000mH，1H=1000000uH。

电感只能对非稳恒电流起作用，它的特点两端电压正比于通过他的电流的瞬时变化率（导数），比例系数就是它的“自感”电感起作用的原因是它在通过非稳恒电流时产生变化的磁场，而这个磁场又会反过来影响电流，所以，这么说来，任何一个导体，只要它通过非稳恒电流，就会产生变化的磁场，就会反过来影响电流，所以任何导体都会有自感现象产生在主板上可以看到很多铜线缠绕的线圈，这个线圈就叫电感，电感主要分为磁心电感和空心电感两种，磁心电感电感量大常用在滤波电路，空心电感电感量较小，常用于高频电路。

电容电感
电感：当线圈通过电流后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵制通过线圈中的电流。

这种电流与线圈的相互作用关系称为电的感抗，也就是电感。

电容：电容器所带电量Q与电容器两极间的电压U的比值，叫电容器的电容。

在电路学里，给定电势差，电容器储存电荷的能力，称为电容（capacitance），标记为C。

1、电感包括自感和互感：
自感：当线圈中有电流通过时，线圈的周围就会产生磁场。

当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（感生电动势）（电动势用以表示有源元件理想电源的端电压），这就是自感。

互感：两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。

互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度，利用此原理制成的元件叫做互感器。

2、电容
电容是指容纳电场的能力。

任何静电场都是由许多个电容组成，有静电场就有电容，电容是用静电场描述的。

一般认为：孤立导体与无穷远处构成电容，导体接地等效于接到无穷远处，并与大地连接成整体。

电路元件电阻电容和电感的作用和特性电路元件电阻、电容和电感是电路中常见的三种基本元件，它们各自具有不同的作用和特性。

在本文中，我将详细讨论这三种元件的作用和特点。

1. 电阻（Resistor）电阻是电路中最常见的元件之一。

它的作用是限制电流的流动，阻碍电流通过的能力。

电阻器的电阻值用欧姆（Ω）表示，可以根据需要选择合适的电阻值来控制电路的电流。

电阻对电流有以下影响：- 限制电流大小：电阻通过电功率将电能转化为热能，并限制了电流的流动。

当电阻值增加时，电路中的电流减小，反之亦然。

- 控制电路电压：通过欧姆定律，我们知道电压等于电流乘以电阻，因此可以通过选择适当的电阻值来控制电路的电压。

电阻的特性包括：- 热稳定性：电阻器的电阻值在一定的温度范围内是稳定的，不会因温度的变化而发生明显的变化。

- 精确性：电阻器的电阻值可以根据需要设计和制造，具有较高的精确度。

2. 电容（Capacitor）电容是一种具有存储电荷能力的元件。

它由两个导电板和介质组成，通过存储电荷来储存电能。

电容对电流有以下影响：- 存储和释放电荷：电容器可以存储电荷，并在需要时释放。

当电容器充电时，电流会流向电容器并使之充电；当电容器放电时，储存的电荷流回电路。

电容的特性包括：- 存储能力：电容器的储能能力取决于电容值和电压。

较大的电容值和电压可以存储更多的电荷和储存更多的电能。

- 频率依赖性：电容的容抗（阻抗）随频率的变化而变化。

在低频情况下，电容器的容抗较大；而在高频情况下，容抗较小。

3. 电感（Inductor）电感是一种具有储存磁场能力的元件。

它由线圈或线圈的组合构成，通过改变电流来储存和释放磁场能量。

电感对电流有以下影响：- 储存和释放磁场能量：当电流通过电感时，它会储存磁场能量，并在电流变化或断开电路时释放。

电感的特性包括：- 自感性：电感器对电流的变化具有自感应作用，即当电流变化时，会产生电势变化，阻碍电流的变化。

这是由电感器内部的自感效应引起的。

电子元件简介：电阻、电容和电感的特点和应用电子元件是电子电路中不可缺少的组成部分，其中电阻、电容和电感是最基础的三种元件。

本文将详细介绍电阻、电容和电感的特点和应用，并按以下步骤进行阐述：1. 电阻的特点和应用电阻是电子元件中最常见的一种，它是用来限制电流流动的元件。

电阻的特点主要有：1.1 电阻的单位是欧姆（Ω），用来表示电阻对电流的阻碍程度。

1.2 电阻的阻值可以通过颜色环标识法来判断，不同颜色的环组合代表不同的阻值。

1.3 电阻根据功率的大小可以分为小功率电阻和大功率电阻。

1.4 电阻可以用于限制电流、分压和电流检测等方面。

1.5 电阻在模拟电路、数字电路和电源电路中都有广泛的应用。

2. 电容的特点和应用电容是一种储存电荷的元件，其特点如下：2.1 电容的单位是法拉（F），用来表示电容器储存电荷的能力。

2.2 电容的容值大小可以通过标注在电容器上的数值来表示，如1μF表示容值为1微法拉。

2.3 电容器根据结构可以分为固定电容和可变电容。

2.4 电容器可以用来储存能量、滤波和交流电路的相位移动等方面。

2.5 电容在无线电通信、电源滤波和音频放大器等领域都有广泛的应用。

3. 电感的特点和应用电感是一种储存能量的元件，其特点如下：3.1 电感的单位是亨利（H），用于表示电感器存储能量的能力。

3.2 电感器的大小可以通过其自感系数来表示，其数值与线圈的结构、材料和匝数等因素有关。

3.3 电感器可以分为固定电感器和可变电感器。

3.4 电感器可以用于储能、滤波和频率选择等方面。

3.5 电感器在无线电通信、电源电路和磁复合材料等领域都有重要的应用。

综上所述，电阻、电容和电感都是电子元件中不可或缺的组成部分，它们各自具有特点和应用。

了解这些元件的特点并正确应用，有助于我们更好地设计和搭建电子电路，推动科技的发展。

物理学概念知识：电容和电感电容和电感是电路中两个重要的物理量，它们分别描述了电路中储存电荷和储存能量的能力。

在电子学和电磁学中，电容和电感有着广泛的应用，它们不仅是理解电路行为和设计电路的重要基础，同时也在许多现代科技产品中发挥着重要作用。

一、电容的基本概念电容是指电路中存储电荷的能力，它是一种用来储存电荷和能量的被动元件。

在物理学中，电容用符号C来表示，单位是法拉（F）。

一个电容器的电容定义为它所储存的电荷与其电压之比，即C=Q/V，其中C是电容，Q是储存在电容器中的电荷数量，V是电容器的电压。

电容的计算公式为C=εA/d，其中ε为介电常数，A为电容板面积，d为电容板之间的距离。

电容器的材料、结构和形状都会影响它的电容值，一般来说，电容器的电容值越大，就意味着它可以储存更多的电荷。

二、电容器的分类电容器根据其结构、工作原理和材料的不同，可以分为多种类型，常见的电容器包括电解电容、固体电容、陶瓷电容、聚合物电容等。

不同类型的电容器在电路中有着不同的特性和应用场景。

1.电解电容：电解电容是由两块金属极板和一个介电体组成的，介电体通常是电解质，通过在电解质中形成氧化还原反应来储存电荷。

电解电容器具有大的容量和体积小的优点，广泛应用于电源和存储电路中。

2.固体电容：固体电容是一种主要由固体材料制成的电容器，它具有稳定性高和寿命长的优点，通常用于精密仪器和高频电路。

3.陶瓷电容：陶瓷电容器由金属电极和陶瓷介质组成，具有大的电容值和频率稳定性好的特点，一般用于射频电路和数字电路中。

4.聚合物电容：聚合物电容器由金属电极和聚合物薄膜组成，具有体积小、重量轻和温度稳定性好的特点，一般用于便携式电子产品和通信设备中。

三、电感的基本概念与电容类似，电感也是电路中用来储存能量的被动元件，它是指电路中储存磁场能量的能力。

在物理学中，电感用符号L表示，单位是亨利（H）。

一个电感器的电感定义为它所储存的磁场能量与其电流之比，即L=Φ/I，其中L是电感，Φ是储存在电感器中的磁通量，I是电流。
