楔形滑块机构的工作原理
楔形滑块机构的工作原理是:
1. 它由楔体和滑块组成,楔体的一侧与曲面的滑块相接触。
2. 当楔体在其倾斜方向上移动时,由于楔体和滑块之间的摩擦力,会使滑块也随之做直线往复移动。
3. 通过改变楔体的倾斜方向,可以改变滑块的移动方向。
4. 楔体倾斜角越大,其传力效率越高,但自锁性会降低。
5. 加大滑块与楔体的接触面积,可以提高传力效率。
6. 在滑块和楔体间加入润滑油,可以减小摩擦力,提高滑块的运动灵活性。
7. 滑块运动的行程取决于楔体的行程长度。
8. 楔形滑块机构可用于仪表、工具和精密仪器中,把旋转运动变成直线往复运动。
9. 结构简单、传力平稳、定位精确,是一种常用的间接变位机构。
10. 要求精加工,使楔形和滑面的配合达到高精度才能发挥效果。
概括起来,楔形滑块机构利用楔体的倾斜面产生楔接触,使滑块产生直线滑动,实现运动转化。
航空发动机的推力轴承工作原理精选文档一、引言航空发动机的推力轴承是确保发动机推力传递和工作平稳的重要部件之一。
本文档将介绍航空发动机的推力轴承的工作原理，并为读者提供一些精选的文献资料，以便更深入地了解和研究。
二、推力轴承的工作原理推力轴承主要用于承受发动机的推力，并使推力传递到发动机支架和机身上。
它承受的载荷非常大，同时需要保证发动机的运转平稳。
推力轴承通常采用滚动摩擦的原理工作，以减小摩擦损失和提高轴承的寿命。
推力轴承的工作原理可以简单概括为以下几个方面：1. 主轴承载荷传递：推力轴承通过外环和内环的滚动体，将发动机的推力传递到机身上，实现推力的平稳传递。
2. 摩擦减小：推力轴承采用滚动摩擦的原理，相比于滑动摩擦，可以减小摩擦力和能量损失，提高轴承的效率。
3. 轴向稳定性：推力轴承通过设计合理的结构和使用高质量的材料，保证轴向的稳定性，防止发动机的振动和杂音。
三、精选文献资料推荐1. "Aircraft Engine Thrust Bearings: Design, Development and Performance Evaluation" - 本文献详细介绍了航空发动机推力轴承的设计、开发和性能评估，对航空发动机领域的研究者和工程师具有重要参考价值。
"Aircraft Engine Thrust Bearings: Design, Development and Performance Evaluation" - 本文献详细介绍了航空发动机推力轴承的设计、开发和性能评估，对航空发动机领域的研究者和工程师具有重要参考价值。
2. "Thrust Bearing Design for Aero Engines" - 该文献对航空发动机的推力轴承设计方案进行了深入研究，涵盖了材料选择、结构设计和工艺要点等关键内容。
"Thrust Bearing Design for Aero Engines" - 该文献对航空发动机的推力轴承设计方案进行了深入研究，涵盖了材料选择、结构设计和工艺要点等关键内容。

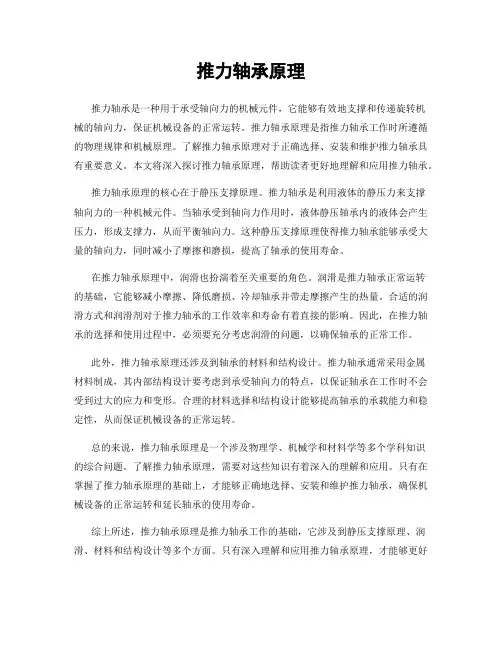

推力轴承原理推力轴承是一种用于承受轴向力的机械元件，它能够有效地支撑和传递旋转机械的轴向力，保证机械设备的正常运转。
推力轴承原理是指推力轴承工作时所遵循的物理规律和机械原理。
了解推力轴承原理对于正确选择、安装和维护推力轴承具有重要意义。
本文将深入探讨推力轴承原理，帮助读者更好地理解和应用推力轴承。
推力轴承原理的核心在于静压支撑原理。
推力轴承是利用液体的静压力来支撑轴向力的一种机械元件。
当轴承受到轴向力作用时，液体静压轴承内的液体会产生压力，形成支撑力，从而平衡轴向力。
这种静压支撑原理使得推力轴承能够承受大量的轴向力，同时减小了摩擦和磨损，提高了轴承的使用寿命。
在推力轴承原理中，润滑也扮演着至关重要的角色。
润滑是推力轴承正常运转的基础，它能够减小摩擦、降低磨损、冷却轴承并带走摩擦产生的热量。
合适的润滑方式和润滑剂对于推力轴承的工作效率和寿命有着直接的影响。
因此，在推力轴承的选择和使用过程中，必须要充分考虑润滑的问题，以确保轴承的正常工作。
此外，推力轴承原理还涉及到轴承的材料和结构设计。
推力轴承通常采用金属材料制成，其内部结构设计要考虑到承受轴向力的特点，以保证轴承在工作时不会受到过大的应力和变形。
合理的材料选择和结构设计能够提高轴承的承载能力和稳定性，从而保证机械设备的正常运转。
总的来说，推力轴承原理是一个涉及物理学、机械学和材料学等多个学科知识的综合问题。
了解推力轴承原理，需要对这些知识有着深入的理解和应用。
只有在掌握了推力轴承原理的基础上，才能够正确地选择、安装和维护推力轴承，确保机械设备的正常运转和延长轴承的使用寿命。
综上所述，推力轴承原理是推力轴承工作的基础，它涉及到静压支撑原理、润滑、材料和结构设计等多个方面。
只有深入理解和应用推力轴承原理，才能够更好地选择、安装和维护推力轴承，确保机械设备的正常运转。
希望本文能够帮助读者更好地理解和应用推力轴承原理，提高推力轴承的工作效率和使用寿命。
推力滑动轴承工作原理
推力滑动轴承是一种常见的轴承类型，用于支撑高负荷和高速运动的轴。
它的工作原理是通过摩擦力和润滑剂的作用来支持和减少轴与轴承之间的摩擦和磨损。
推力滑动轴承由一个固定的外圈和一个内圈构成，两者之间的空隙由润滑剂填充。
当轴承受到轴向力时，润滑剂被挤压到轴承的某一侧，形成一个液压垫，将轴承支撑起来。
由于液压垫的作用，轴与轴承之间的接触面积减小，从而减少了摩擦力和磨损。
推力滑动轴承的润滑剂通常是润滑油或润滑脂。
润滑剂具有良好的润滑性和降低摩擦系数的特性，可以有效地减少轴承的摩擦和磨损。
另外，在高速旋转时，润滑剂还可以冷却轴承和保持其稳定运转。
值得注意的是，推力滑动轴承的润滑状态对其工作性能有重要影响。
如果润滑剂不足或质量不好，轴承可能出现过热、磨损和损坏等问题。
因此，定期检查和更换润滑剂是维护推力滑动轴承正常运转的重要步骤。
总之，推力滑动轴承通过润滑剂的作用来减少轴与轴承之间的摩擦和磨损，从而支撑高负荷和高速运动的轴。
正确的润滑状态是保证轴承正常运转的关键。
推力轴承原理推力轴承是一种用于承受轴向力的轴承，它可以有效地支撑旋转机械设备在高速运转时所产生的轴向力。
推力轴承的工作原理是通过摩擦力和滚动力来承受和传递轴向载荷，从而保证设备的稳定运行。
本文将从推力轴承的结构特点、工作原理和应用范围等方面进行介绍。
推力轴承通常由几个主要部分组成，包括凸缘、轴承座、滚动体和保持架等。
其中，凸缘是承受轴向力的主要部分，它通常采用钢铁材质制成，具有较高的强度和硬度。
轴承座则是支撑凸缘的底座，它通常由铸铁或钢板焊接而成，具有足够的刚度和稳定性。
滚动体和保持架则是推力轴承中起到支撑和传递载荷作用的关键部件，它们通常采用滚针、滚柱或滚珠等形式，能够在轴向载荷作用下实现相对滚动，从而减小摩擦阻力，提高轴承的工作效率。
推力轴承的工作原理主要是依靠滚动体和保持架的相互配合来承受和传递轴向载荷。
当轴承受到轴向力作用时，滚动体和保持架会产生相对滚动，从而将载荷传递给轴承座和机械设备，实现了对轴向力的支撑和传递。
同时，推力轴承在工作过程中还需要考虑到摩擦力和润滑问题，通过合理的润滑方式和摩擦副设计，可以减小轴承的摩擦阻力，提高轴承的工作效率和使用寿命。
推力轴承在工程领域中有着广泛的应用，特别是在涡轮机、离心泵、风力发电机等高速旋转设备中，推力轴承的重要性更是不言而喻。
它能够有效地支撑和传递设备在高速运转时所产生的轴向载荷，保证了设备的稳定运行和安全性。
同时，推力轴承的结构设计和工作原理也在不断地得到改进和完善，以适应不同工况和环境下的需求，提高了设备的性能和可靠性。
总的来说，推力轴承作为一种重要的机械传动部件，具有着独特的结构特点和工作原理，能够有效地承受和传递轴向载荷，保证了设备的稳定运行和安全性。
它在各种高速旋转设备中都有着广泛的应用，对于提高设备的性能和可靠性起着至关重要的作用。
随着科技的不断进步和发展，相信推力轴承的结构设计和工作原理也会不断地得到改进和完善，为各种机械设备的发展和应用提供更加可靠的支撑。
推力轴承原理
推力轴承是一种常用的机械元件，用于支撑和转动轴。
它常用于高速旋转的机械设备中，如汽车引擎、飞机发动机和工业机械。
推力轴承的工作原理是通过减少轴与轴承之间的摩擦来减少能量损失，同时支撑轴的重量和任何施加于轴上的推力。
推力轴承的设计通常采用滚子或滚珠，以减少接触面积和摩擦力。
滚子推力轴承由一系列圆柱形滚子组成，而滚珠推力轴承则由一系列小球组成。
这种设计可以减少滚动摩擦，并提供更大的载荷能力。
推力轴承通常由内圈、外圈和滚子或滚珠组成。
内圈和外圈是金属环，用于保持滚子或滚珠的位置。
滚子或滚珠位于内圈和外圈之间，并通过润滑剂来减少摩擦。
当轴施加推力时，推力轴承可以将这个推力转移到支撑结构上，从而减轻轴承的负载。
这是通过滚子或滚珠在内、外圈之间滚动来实现的。
滚子或滚珠的滚动摩擦力较小，从而减少了能量损失和热量产生。
推力轴承还可以通过润滑系统来降低摩擦和热量。
润滑剂可以填充在轴承内部，以形成一个薄膜来减少滚子或滚珠与内外圈的直接接触。
这个薄膜还可以冷却轴承，并提供附加的减摩功能。
总之，推力轴承是一种有效减少摩擦和能量损失的机械元件。
通过设计合理的滚子或滚珠结构以及使用适当的润滑剂，推力轴承可以支撑轴的重量和推力，并使机械设备更加高效和可靠。
楔形滑块轴承承载力与摩擦因数的实验研究刘维雄;孙虎儿【摘要】通过楔形滑块轴承油膜测量系统,在固定倾角和供油量条件下,测得不同转速和载荷下油膜厚度与速度的关系;计算得到间隙比与承载量及摩擦因数曲线,并与理论值进行比较.结果表明:承载力随着间隙比的增大先增大后减小,间隙比在1.2附近时达到最大;当间隙比小于1时,摩擦因数随着间隙比的增大而减小,当间隙比一定时摩擦因数不随载荷的变化而变化.【期刊名称】《润滑与密封》【年(卷),期】2014(039)006【总页数】4页(P87-90)【关键词】滑块;承载力;间隙比;摩擦因数【作者】刘维雄;孙虎儿【作者单位】中北大学机械与动力工程学院山西太原030051;中北大学机械与动力工程学院山西太原030051【正文语种】中文【中图分类】TH117.1楔形滑块是润滑计算中的基础模型，当滑块几何形状较为简单时，可以得到精确解。
通过对滑块模型的分析不仅有助于了解流体动压润滑的基本特性，而且也是推力轴承设计的基础。
针对滑块轴承，研究人员做了大量的研究，研究了滑块不同的曲面对承载力的影响，表面粗糙度、织构、仿生学表面微结构等对润滑性能的影响[1-2]。
如文献[3-4]在开发的可调固定倾角滑块轴承厚度测量系统上，研究了不同倾角、载荷、不同黏度润滑油条件下，承载力随间隙比的变化规律。
但在以往的滑块轴承人研究中，对流体动压润滑的实验和理论研究只集中在承载量的计算之上，对摩擦因数的理论研究虽有所涉及，但摩擦因数与间隙比的关系的实验研究并不多，理论公式缺少有效的实验验证[5-7]。
本文作者提出了滑块轴承摩擦因数的估算方法，并通过实验对该方法进行了初步验证。
滑块润滑的基本模型如图1所示，载荷、转速根据需要调节变化，倾角固定不随其他变量变化。
当将滑块视为无限长时，端泄因子取为1，因此在下面公式推导过程中，不再考虑端泄流动。
为了简化计算，假设宽度雷诺方程可简化为式中：η为润滑油动力黏度；U为滑动速度；h为膜厚；p为压力。

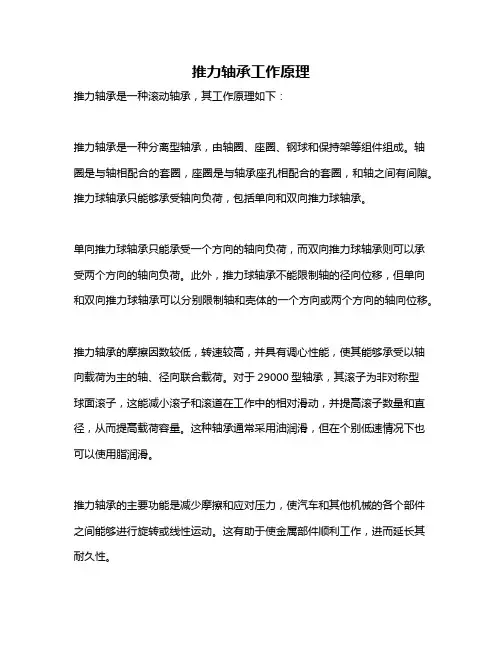

推力轴承工作原理
推力轴承是一种滚动轴承，其工作原理如下：
推力轴承是一种分离型轴承，由轴圈、座圈、钢球和保持架等组件组成。
轴圈是与轴相配合的套圈，座圈是与轴承座孔相配合的套圈，和轴之间有间隙。
推力球轴承只能够承受轴向负荷，包括单向和双向推力球轴承。
单向推力球轴承只能承受一个方向的轴向负荷，而双向推力球轴承则可以承受两个方向的轴向负荷。
此外，推力球轴承不能限制轴的径向位移，但单向和双向推力球轴承可以分别限制轴和壳体的一个方向或两个方向的轴向位移。
推力轴承的摩擦因数较低，转速较高，并具有调心性能，使其能够承受以轴向载荷为主的轴、径向联合载荷。
对于29000型轴承，其滚子为非对称型
球面滚子，这能减小滚子和滚道在工作中的相对滑动，并提高滚子数量和直径，从而提高载荷容量。
这种轴承通常采用油润滑，但在个别低速情况下也可以使用脂润滑。
推力轴承的主要功能是减少摩擦和应对压力，使汽车和其他机械的各个部件之间能够进行旋转或线性运动。
这有助于使金属部件顺利工作，进而延长其耐久性。
以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。

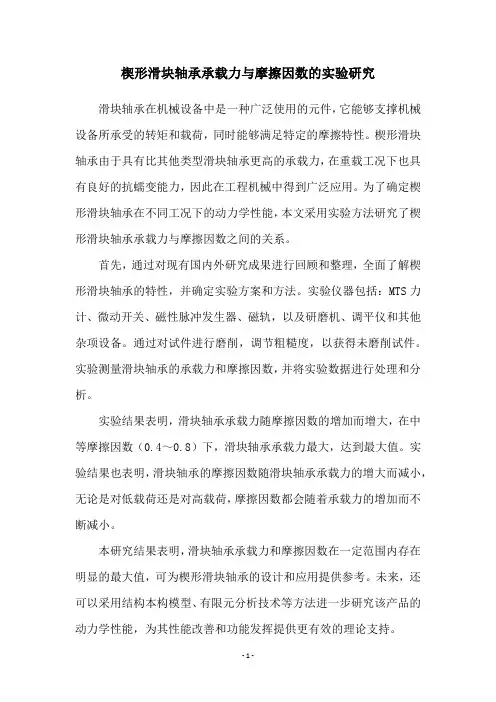

楔形滑块轴承承载力与摩擦因数的实验研究滑块轴承在机械设备中是一种广泛使用的元件，它能够支撑机械设备所承受的转矩和载荷，同时能够满足特定的摩擦特性。
楔形滑块轴承由于具有比其他类型滑块轴承更高的承载力，在重载工况下也具有良好的抗蠕变能力，因此在工程机械中得到广泛应用。
为了确定楔形滑块轴承在不同工况下的动力学性能，本文采用实验方法研究了楔形滑块轴承承载力与摩擦因数之间的关系。
首先，通过对现有国内外研究成果进行回顾和整理，全面了解楔形滑块轴承的特性，并确定实验方案和方法。
实验仪器包括：MTS力计、微动开关、磁性脉冲发生器、磁轨，以及研磨机、调平仪和其他杂项设备。
通过对试件进行磨削，调节粗糙度，以获得未磨削试件。
实验测量滑块轴承的承载力和摩擦因数，并将实验数据进行处理和分析。
实验结果表明，滑块轴承承载力随摩擦因数的增加而增大，在中等摩擦因数（0.4～0.8）下，滑块轴承承载力最大，达到最大值。
实验结果也表明，滑块轴承的摩擦因数随滑块轴承承载力的增大而减小，无论是对低载荷还是对高载荷，摩擦因数都会随着承载力的增加而不断减小。
本研究结果表明，滑块轴承承载力和摩擦因数在一定范围内存在明显的最大值，可为楔形滑块轴承的设计和应用提供参考。
未来，还可以采用结构本构模型、有限元分析技术等方法进一步研究该产品的动力学性能，为其性能改善和功能发挥提供更有效的理论支持。
综上所述，本文采用实验方法研究了楔形滑块轴承承载力和摩擦因数之间的关系，结果表明，承载力与摩擦因数存在一定范围内的最大值，为楔形滑块轴承的设计和应用提供了参考。
未来研究将结合结构本构模型和有限元分析技术，进一步探究该产品的动力学性能，为性能改善、发挥其功能提供理论支持。
推力轴承原理
推力轴承是一种广泛应用于机械设备中的轴承类型，其主要作用是支撑并使旋转的部件或轴线能够承受来自垂直或水平方向的推力负载。
推力轴承原理主要包括以下几个方面：
1. 接触区域：推力轴承通常由两个接触表面构成，其中一方是轴承座，另一方是旋转部件或轴线本身。
这两个接触表面之间产生的摩擦力和压力会支撑和平衡推力负载。
2. 润滑：为了减少接触表面之间的摩擦和磨损，推力轴承通常采用润滑剂来形成一个薄膜，这有助于减小接触面积和摩擦系数。
常见的润滑方式包括油膜润滑和液体润滑。
3. 接触角：推力轴承的接触角度会影响其承受推力负载的能力。
通常情况下，较大的接触角可以承受更大的推力负载，但同时也会增加轴承的摩擦和磨损。
4. 结构形式：推力轴承有多种结构形式，常见的有滚珠推力轴承、滚柱推力轴承和涡轮推力轴承等。
不同结构形式的推力轴承对于不同推力负载的承受能力和适用场景有所差异。
总的来说，推力轴承通过接触表面、润滑、接触角和结构形式等原理，实现了对来自水平或垂直方向的推力负载的支撑和平衡，确保了机械设备的正常运转。
