SD铸铁轴承座

t310轴承座规格尺寸
T310轴承座是一种常见的轴承座类型，主要用于支撑和固定轴承，使其能够正常工作。

其规格尺寸主要包括以下几个方面：
1. 宽度：T310轴承座的宽度通常在50-200mm之间，具体尺寸需要根据实际使用环境和轴承的大小来确定。

2. 高度：T310轴承座的高度通常在50-200mm之间，同样需要根据实际使用环境和轴承的大小来确定。

3. 深度：T310轴承座的深度通常在50-200mm之间，这个尺寸主要决定了轴承座可以安装的轴承的数量。

4. 材料：T310轴承座通常由铸铁或者铸钢制成，这两种材料都具有良好的耐磨性和抗冲击性，能够满足轴承座的工作需求。

5. 表面处理：为了提高轴承座的耐磨性和抗腐蚀性，通常会对轴承座进行表面处理，如镀铬、镀锌等。

6. 安装方式：T310轴承座的安装方式主要有嵌入式和凸缘式两种，嵌入式安装是将轴承座直接嵌入到设备中，而凸缘式安装则是通过螺栓将轴承座固定在
设备上。

7. 润滑方式：T310轴承座的润滑方式主要有油润滑和脂润滑两种，油润滑是通过油泵将润滑油送到轴承座内部，而脂润滑则是通过手动或自动油脂润滑器将润滑脂送到轴承座内部。

以上就是T310轴承座的主要规格尺寸，具体的尺寸需要根据实际使用环境和轴承的大小来确定。

在选择和使用轴承座时，一定要选择合适的规格尺寸，以保证轴承的正常工作和设备的稳定运行。

滑动轴承的组成及其类型滑动轴承是一种常见的机械传动装置，由轴承壳、轴承衬垫、轴承座和润滑系统等部分组成。

滑动轴承通过在轴和轴承之间形成一层油膜，实现轴与轴承之间的间隙减小和摩擦降低，从而减小能量损耗和磨损。

下面将详细介绍滑动轴承的组成和类型。

一、组成部分1. 轴承壳：轴承壳是滑动轴承的外壳，一般由铸铁或铸钢制成。

其主要功能是起到固定轴承的作用，同时具有一定的刚性和抗振性。

2. 轴承衬垫：轴承衬垫是滑动轴承的内层，通常由铜合金或白色金属制成。

轴承衬垫具有良好的韧性和高硬度，能够承受较高的载荷和摩擦，同时具有一定的自润滑性。

3. 轴承座：轴承座是轴承壳的一部分，通常由铸铁或铸钢制成。

轴承座是安装轴承的支架，起到固定轴承和连接轴承壳的作用。

4. 润滑系统：润滑系统是滑动轴承的重要组成部分，主要包括润滑油箱、润滑油泵、油滤器和油冷器等。

润滑系统主要起到提供充分而稳定的润滑油，保持轴承的润滑性能，减小磨损和摩擦。

二、类型1. 平面滑动轴承：平面滑动轴承的工作表面为平面，主要适用于平面相对运动的场合。

其结构简单、制造成本低、安装方便，但承载能力较低。

2. 滚动滑动轴承：滚动滑动轴承是在内外圈之间加入滚动体（如滚球、滚柱、滚针等）以减小摩擦和轴承中经济磨损的滑动轴承。

它适用于较高速的运动，具有较大的承载能力。

3. 蜗杆轴承：蜗杆轴承是一种特殊的滑动轴承，主要用于蜗杆传动系统中。

它的特点是具有高承载能力、防止反转和减小传动间隙的功能，通常采用铜合金制造。

4. 陶瓷滑动轴承：陶瓷滑动轴承是利用陶瓷材料制造的滑动轴承。

它具有优良的耐磨性、抗腐蚀性和高温性能，适用于一些特殊工况下的轴承需求。

5. 磁悬浮滑动轴承：磁悬浮滑动轴承是利用磁力悬浮技术实现轴承的无接触支承。

它具有零接触和无摩擦的优点，能够承受高速、高温、高压等恶劣工况，并能够减小噪音和振动。

6. 液体动压滑动轴承：液体动压滑动轴承是利用液体压力实现轴与轴承之间的支承。

A:轴承座总宽度A1:轴承座底座宽度d:轴承公称内径d1，d2:适用轴径d3:异径孔轴承座大端孔径Da:轴承座内孔直径g:轴承座内孔宽度H:安装面到轴承座内孔直径中心线的距离H1:轴承座底座高度J:螺栓孔中心距离J1:螺栓孔中心距离L:轴承座总长度N:螺栓孔宽度N1：螺栓孔长度S:固定轴承座用螺栓直径3.结构型式及外形尺寸等经孔二螺柱和轴承座本标准适用于符合JB/T2560-2563规定的滑动轴承座2.引用标准GB1176 铸造铜合金GB1184形状和位置公差未注公差的规定GB1801公差与配合尺寸至500mm轴公差带与配合GB1804公差与配合未注公差尺寸的极限偏差GB4879防锈包装GB9439灰铸铁件GB11335未注公差角度的极限偏差GB11352一般工程用铸造碳钢件JB/T2560整体有衬正滑动轴承座型式与尺寸JB/T2561对开式二螺柱正滑动轴承座型式与尺寸JB/T2562对开式四螺柱正滑动轴承座型式与尺寸JB/T2563对开式四螺柱斜滑动轴承座型式与尺寸JB/ZQ4000.10涂装通用技术条件JB/ZQ4286包装通用技术条件3.技术要求3.1轴承座的材料采用HT200灰铸铁或ZG 200ZG400铸钢制造,其机械性能应符合GB9439或GB11352的规定3.2轴瓦和轴套采用ZQA19-4铝青铜制造,轴套也可采用AQSn6-6-3锡青铜选择,其机械性能和化学成分应符合GB1176的规定.3.3铸件上的型砂应清除干净,浇口,冒口,结疤及夹砂等均应铲除或打磨掉,清理后,毛坏表面应平整,光洁.3.4铸件不允许有裂纹,无损于强度和外观的其他缺陷,在下列范围内允许存在.3.4.1非加工表面的缩孔,气孔及渣孔等缺陷,深庥不超过铸件壁厚的八分之一,长*宽不大于5mm*5mm,缺陷总数不超过3个,但轴承座的主要受力断面不允许有铸造缺陷轴承座，是一种安装轴承的部件，它环绕轴承或轴瓦且有一个与轴承外圈或座圈或调心外座圈或调心座垫圈或轴瓦的外表面相匹配的内表面。

轴承座设计标准c1轴承座是机械设备中不可或缺的部件，它的设计直接影响到整个设备的运行性能和寿命。

因此，轴承座的设计标准至关重要。

在这里，我们将介绍轴承座设计标准C1，以便于工程师和设计师更好地应用这一标准，提高轴承座的设计质量。

一、轴承座设计的重要性轴承座设计的重要性体现在以下几个方面：1.确保轴承的正常运行：合理的轴承座设计可以保证轴承在运行过程中稳定可靠，降低故障率。

2.提高设备性能：优良的轴承座设计可以提高设备的运行效率、降低能耗，从而提高整体性能。

3.延长设备寿命：合理的轴承座设计可以减小轴承的磨损，延长设备使用寿命。

二、轴承座设计标准C1的概述轴承座设计标准C1是我国针对轴承座设计制定的一项技术规范。

该标准主要包含以下几个方面的内容：1.轴承座的选材：规定了轴承座材料的力学性能、耐磨性、耐腐蚀性等要求。

2.轴承座的结构：明确了轴承座的结构形式、尺寸系列、连接方式等。

3.轴承座的加工工艺：介绍了轴承座加工过程中的工艺要求，如热处理、精密加工等。

4.轴承座的装配与检验：阐述了轴承座装配过程中的注意事项以及检验方法。

三、轴承座设计标准C1的具体内容轴承座设计标准C1具体内容包括：1.材料选择：轴承座材料应具有足够的强度、硬度、耐磨性和耐腐蚀性。

常见材料有铸铁、钢、铝等。

2.结构设计：轴承座结构应满足轴承的安装、定位和固定需求，同时考虑设备的运行条件和使用环境。

3.尺寸系列：轴承座应有合理的尺寸系列，以满足不同设备的需求。

常见的尺寸系列有J、K、L等。

4.连接方式：轴承座与设备的连接方式有螺纹连接、焊接连接、法兰连接等，应根据设备结构选择合适的连接方式。

四、轴承座设计标准C1的应用在实际工程中，轴承座设计标准C1的应用主要包括以下几个方面：1.轴承座设计：设计师在进行轴承座设计时，应遵循标准C1的规定，确保设计质量。

2.轴承座选型：工程师在选购轴承座时，应参考标准C1，选择合适的轴承座型号和尺寸。

轴承座铸造工艺设计(共13页) -本页仅作为预览文档封面，使用时请删除本页-轴承座铸造工艺设计李尚武摘要：在创造中华民族5 000多年文明史的历程中，铸造生产贡献巨大。

砂型铸造在机械制造业中占有非常重要的地位,不受质量、尺寸、材料种类及生产批量的限制。

而用于装轴瓦的部分总称壳件，其上半部称为轴承盖，下半部称为滑动轴承座。

本次对滑动轴承座进行设计。

滑动轴承座大多用铸铁制造，材料为HT200或ZG200～ZG400，承受载荷大的采用铸钢或钢板焊接结构。

广泛应用于冶金，矿山，输送系统，环保设备等。

滑动轴承座在铸造过程中有严格的技术要求。

本文通过对滑动轴承座的研究，得出滑动轴承座的铸造工艺。

关键词：砂型铸造；技术要求；铸造工艺；铸造技术1 材料的确定灰铸铁件主要应用于可铸造壁较薄且形状复杂的铸件。

灰铸铁有良好的耐磨性，液态流动性好，凝固收缩性小，抗压强度高，吸震性好，使用时有充分的强度和刚性，价格适宜。

滑动轴承座主要承受压力，能够满足且适合滑动轴承座工作要求。

因此，选用灰铸铁件。

在灰铸铁中，常用的HT200性能良好，便于加工和铸造，故选HT200做为铸造材料2 结构工艺分析滑动轴承座主要由上盖，底座，轴瓦组成。

由任务书知上方小孔过小不铸出，铸件图样如图1。

滑动轴承座的中心孔距地尺寸为132mm；圆通外径22mm，长24mm；支撑板厚6mm；地板高25mm。

为小型铸件。

主要承受径向载荷，使用简单不需要安装轴承，且轴瓦内表面不承担载荷的部分有油槽，这样润滑油可以通过油孔和油沟进入间隙，起到润滑保养作用。

由于其经常处于压应力和摩擦状态，故要求能抗压和耐磨损。

通过查找《金属成型工艺设计》比较分析得到：，故选择灰铸铁HT200作为铸件材料。

图1三维形状及零件图如图2图23 工艺方案的设计铸型种类及方法确定铸件按铸型性质不同，可分为砂型铸造、特种铸造和快速成型等方法。

而砂型铸造是以砂型作为造型材料，用人工或机械方法在沙箱内制造出型腔及浇筑系统的铸造方法。

轴承座设计说明范文
一、概述
轴承座是机械设备中的一种重要组件，用于支撑和固定轴承，以保证其以预定的速度运转和准确地定位轴承，以满足机械设备的需要。

轴承座的设计除了要考虑载荷能力外，还要考虑它的重量、体积、加工成本、抗震性能等因素，确保最佳的性价比以及符合机械设备的使用要求。

二、轴承座设计的要素
1、材料：轴承座的材料主要是铸铁、不锈钢和铝合金等金属材料，根据轴承座的用途、工况条件和使用要求，选用合适的材料，以确保其具备较高的抗压强度、抗腐蚀能力、防潮能力等特性。

2、结构形式：根据轴承座的使用环境、工况条件和设计要求，选择合适的结构形式，如面板式、螺栓连接式、旋转式等，并考虑到轴承安装的块体结构形式，使其具有良好的负载能力和抗拉强度，从而确保座体的稳定性。

3、抗振能力：由于轴承座要支撑轴承，在受到外力作用时，容易发生振动，因此，在设计轴承座时，应考虑到设备的振动特性，结构能否有效减少振动，如采用减振垫片或金属振动补偿器等装置，使其具有良好的抗振能力。

4、加工工艺：轴承座的加工工艺主要包括热处理、机加工、抛光和表面处理等。

轴承座重量计算全文共四篇示例，供读者参考第一篇示例：轴承座是一种用于支撑轴承的构件，主要起到固定、支撑和保护轴承的作用。

在轴承座的设计和制造过程中，重量的计算是非常重要的一环。

因为合理的重量设计可以有效地减小整体结构的负担，提高轴承座的使用寿命和稳定性。

本文将详细介绍轴承座重量计算的方法和注意事项。

一、轴承座重量的计算方法轴承座的重量计算一般可以采用两种方法：理论计算和实测计算。

理论计算是通过轴承座的图纸及相关参数，利用公式计算得出轴承座的理论重量。

主要包括以下几个步骤：1. 确定轴承座的材料和尺寸。

根据设计要求确定轴承座的材料种类和尺寸大小，包括长度、宽度、高度等参数。

2. 计算轴承座的体积。

根据轴承座的尺寸，计算出轴承座的体积。

实测计算是通过实际称重或利用称重仪器对轴承座进行重量测量，得出实际重量。

两种方法结合使用可以更准确地确定轴承座的重量。

1. 考虑轴承座的承载能力。

轴承座的设计要考虑到其承载能力，重量设计过大或过小都会对轴承的使用造成不利影响。

2. 考虑轴承座的稳定性。

合理的重量设计可以提高轴承座的稳定性和使用寿命，减小整体结构的负担。

3. 注意轴承座的材料选择。

不同材料的密度不同，对轴承座的重量计算有很大影响，要根据实际需求选择合适的材料。

4. 考虑轴承座的制造工艺。

不同的制造工艺对轴承座的重量也有所影响，要考虑到实际制造条件进行重量计算。

第二篇示例：轴承座重量计算是机械设计中一个非常重要的环节。

在设计机械设备时，轴承座的选取和计算是至关重要的，因为轴承座的尺寸和重量直接关系到机器设备的稳定性和寿命。

本文将介绍轴承座重量计算的步骤和方法，希望对大家有所帮助。

一、轴承座的重要性轴承座是支撑轴承的重要部件，负责承载轴承和转子的重量，同时还要具有足够的刚度和稳定性，以保证机器设备的正常运行。

轴承座的设计和选取对机器设备的性能、寿命和可靠性都有着重要的影响，因此必须进行严谨的计算和选择。

二、轴承座重量计算的步骤1. 确定轴承的型号和规格。

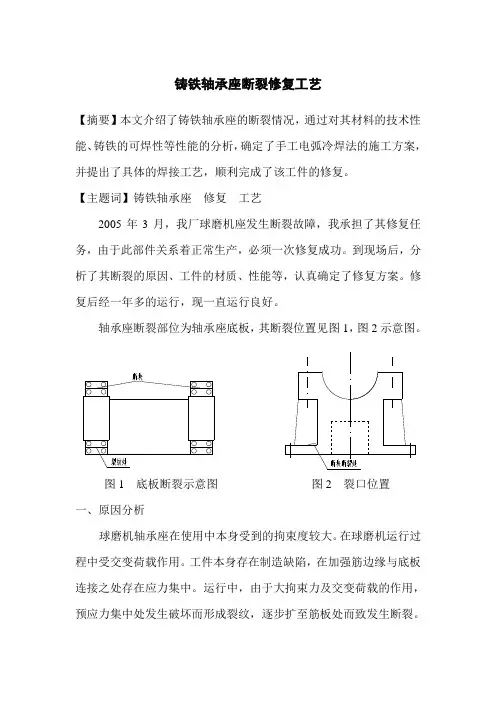

铸铁轴承座断裂修复工艺【摘要】本文介绍了铸铁轴承座的断裂情况，通过对其材料的技术性能、铸铁的可焊性等性能的分析，确定了手工电弧冷焊法的施工方案，并提出了具体的焊接工艺，顺利完成了该工件的修复。

【主题词】铸铁轴承座修复工艺2005年3月，我厂球磨机座发生断裂故障，我承担了其修复任务，由于此部件关系着正常生产，必须一次修复成功。

到现场后，分析了其断裂的原因、工件的材质、性能等，认真确定了修复方案。

修复后经一年多的运行，现一直运行良好。

轴承座断裂部位为轴承座底板，其断裂位置见图1，图2示意图。

图1 底板断裂示意图图2 裂口位置一、原因分析球磨机轴承座在使用中本身受到的拘束度较大。

在球磨机运行过程中受交变荷载作用。

工件本身存在制造缺陷，在加强筋边缘与底板连接之处存在应力集中。

运行中，由于大拘束力及交变荷载的作用，预应力集中处发生破坏而形成裂纹，逐步扩至筋板处而致发生断裂。

二、修复方案的确定1、材料的技术性能参数球磨机轴承座属HT15233铸铁材料。

（1）、HT15233的化学成分见表1表1 HT15233化学成分（%）(2)、HT15233的机械性能见表2表2 HT15233机械性能参数2、铸铁的可焊性分析铸铁的固有性质及冶金特性给电弧焊带来了极大的困难，具体如下：（1）、熔化后的铸铁冷却速度快，在热影响区易出现白口组织，焊接时开裂倾向较大。

（2）、铸铁组成成分中，碳的含量高，在焊接过程中易被气化，容易产生气孔。

（3）、铸铁强度高，塑性差，焊接时残余应力大，易产生焊接热裂纹。

（4）、铸铁中C、S、P等元素含量高，并在焊接过程中熔化到焊缝中，会增加金属的硬度，降低塑性和韧性，易产生裂纹，并降低可加工性。

（5）、铸铁在冶炼过程中，易出现石墨粗大化，石墨与基体产生间隙，使铸件在使用过程中油、水渗入形成氧化物，严重阻碍焊接时的熔合，同时增加产生焊接裂纹和气孔的可能性。

（6）、铸铁在焊接熔化时，液态金属流动性差，严重妨碍焊接时的熔合，熔池熔渣和有害气体难以逸出，会在焊缝中产生严重缺陷。

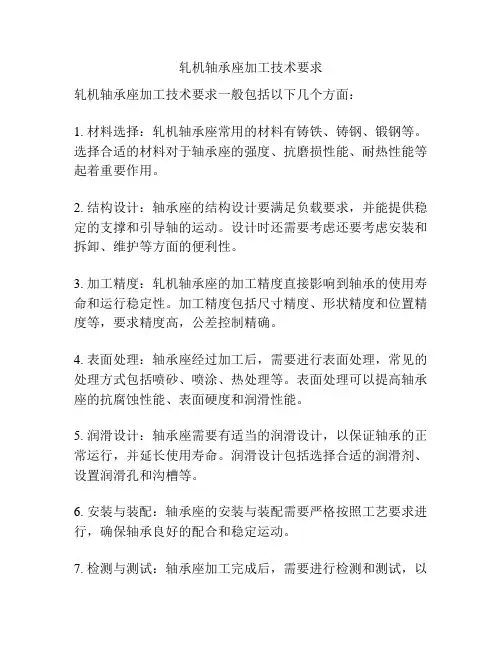

轧机轴承座加工技术要求
轧机轴承座加工技术要求一般包括以下几个方面：
1. 材料选择：轧机轴承座常用的材料有铸铁、铸钢、锻钢等。

选择合适的材料对于轴承座的强度、抗磨损性能、耐热性能等起着重要作用。

2. 结构设计：轴承座的结构设计要满足负载要求，并能提供稳定的支撑和引导轴的运动。

设计时还需要考虑还要考虑安装和拆卸、维护等方面的便利性。

3. 加工精度：轧机轴承座的加工精度直接影响到轴承的使用寿命和运行稳定性。

加工精度包括尺寸精度、形状精度和位置精度等，要求精度高，公差控制精确。

4. 表面处理：轴承座经过加工后，需要进行表面处理，常见的处理方式包括喷砂、喷涂、热处理等。

表面处理可以提高轴承座的抗腐蚀性能、表面硬度和润滑性能。

5. 润滑设计：轴承座需要有适当的润滑设计，以保证轴承的正常运行，并延长使用寿命。

润滑设计包括选择合适的润滑剂、设置润滑孔和沟槽等。

6. 安装与装配：轴承座的安装与装配需要严格按照工艺要求进行，确保轴承良好的配合和稳定运动。

7. 检测与测试：轴承座加工完成后，需要进行检测和测试，以
确保质量标准。

常用的检测方法包括外观检查、尺寸测量、硬度测试和使用寿命试验等。

以上是轧机轴承座加工技术的一些要求，具体还要根据轴承座的具体用途和要求进行细化。
