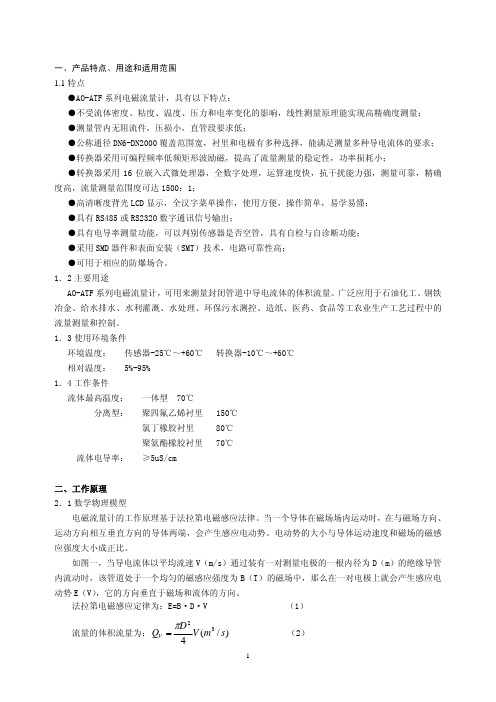

电磁流量计使用说明书一、产品特点、用途和适用范围1.1特点●LD系列电磁流量计，具有以下特点：●不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量；●测量管内无阻流件，压损小，直管段要求低；●公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；●转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；●高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；●具有RS485或RS232O数字通讯信号输出；●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；●采用SMD器件和表面安装（SMT）技术，电路可靠性高；●可用于相应的防爆场合。
1．2主要用途KDLD系列电磁流量计，可用来测量封闭管道中导电流体的体积流量。
广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。
1．3使用环境条件环境温度：传感器-25℃～+60℃转换器-10℃～+60℃相对温度： 5%-95%1．4工作条件流体最高温度：一体型 70℃分离型：聚四氟乙烯衬里 150℃氯丁橡胶衬里 80℃聚氨酯橡胶衬里 70℃流体电导率：≥5uS/cm二、工作原理2．1数学物理模型电磁流量计的工作原理基于法拉第电磁感应法律。
当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。
电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。
如图一，当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就会产生感应电动势E（V），它的方向垂直于磁场和流体的方向。
电磁流量计使用说明书一、产品特点、用途和适用范围1.1特点●EMFM系列电磁流量计，具有以下特点：●不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量；●测量管内无阻流件，压损小，直管段要求低；●公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；●转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；●高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；●具有RS485或RS232O数字通讯信号输出；●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；●采用SMD器件和表面安装（SMT）技术，电路可靠性高；●可用于相应的防爆场合。
1．2主要用途EMFM系列电磁流量计，可用来测量封闭管道中导电流体的体积流量。
广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。
1．3使用环境条件环境温度：传感器-25℃～+60℃转换器-10℃～+60℃相对温度： 5%-95%1．4工作条件流体最高温度：一体型 70℃分离型：聚四氟乙烯衬里 150℃氯丁橡胶衬里 80℃聚氨酯橡胶衬里 70℃流体电导率：≥5uS/cm二、工作原理2．1数学物理模型EMFM电磁流量计的工作原理基于法拉第电磁感应法律。
当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。
电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。
如图一，当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就会产生感应电动势E（V），它的方向垂直于磁场和流体的方向。
电磁流量计使用说明书一、产品特点、用途和适用范围1.1特点●EMFM系列电磁流量计，具有以下特点：●不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量；●测量管内无阻流件，压损小，直管段要求低；●公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；●转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；●高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；●具有RS485或RS232O数字通讯信号输出；●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；●采用SMD器件和表面安装（SMT）技术，电路可靠性高；●可用于相应的防爆场合。
1．2主要用途EMFM系列电磁流量计，可用来测量封闭管道中导电流体的体积流量。
广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。
1．3使用环境条件环境温度：传感器-25℃～+60℃转换器-10℃～+60℃相对温度： 5%-95%1．4工作条件流体最高温度：一体型 70℃分离型：聚四氟乙烯衬里 150℃氯丁橡胶衬里 80℃聚氨酯橡胶衬里 70℃流体电导率：≥5uS/cm二、工作原理2．1数学物理模型EMFM电磁流量计的工作原理基于法拉第电磁感应法律。
当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。
电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。
如图一，当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就会产生感应电动势E（V），它的方向垂直于磁场和流体的方向。
电磁流量计是用哪儿的什么是电磁流量计电磁流量计是一种测量液体流量的仪表，它是利用液体通过磁场时的电动势来测量其体积流量的一种仪器。
相比于其它种类的流量计，电磁流量计具有精度高、可靠性强、适用流体的范围广等优点。
电磁流量计的工作原理电磁流量计的工作原理是基于法拉第电磁感应定律，即当导体在磁场中移动时，会在导体两端产生电势差。
因此，电磁流量计是由两个磁场感应线圈组成的，当液体流经时，感应线圈会产生交流电势，根据交流电势信号的变化来测量液体的流量。
电磁流量计的应用范围1.化工行业。
电磁流量计在化工行业中广泛应用，可以测量各种酸、碱、盐等腐蚀性液体的流量。
2.石油化工行业。
在石油化工行业中，电磁流量计可以用来测量石油、天然气、液化气等液体的流量。
3.给水领域。
电磁流量计被广泛应用于给水领域中，可以测量水的流量、浓度等参数，适用于自来水公司、污水处理厂等场合。
4.食品行业。
在食品行业中，电磁流量计可以被用于测量液体食品的流量，例如牛奶、果汁、啤酒等。
5.电力行业。
电磁流量计也可以应用于电力行业中，用于测量水轮机进口和出口的水量，可以帮助电厂实现节能降耗。
电磁流量计的优缺点优点1.精度高。
电磁流量计具有高精度的特点，可以测量一些小流量的液体，误差范围很小。
2.可靠性强。
电磁流量计的结构简单，没有易损的机件，使其的可靠性更强，寿命更长。
3.适用范围广。
电磁流量计适用于多种流体，具有很广泛的使用范围。
缺点1.价格较高。
相比于压力差式流量计、涡街流量计等，电磁流量计的价格相对较高。
2.实际测量存在误差。
电磁流量计的实际测量和预测值存在误差，因为它的测量值受到环境温度、流体导电率和介质的影响。
总结电磁流量计的测量原理简单明了，可靠性强，适用于多种流体，因此被广泛应用于化工、石油化工、食品、电力等行业。
虽然它的价格相对比较高，但是其精度高、可靠性好等特点也让它成为了众多行业的重要测量仪器之一。
电磁流量计的优势特点1.广泛适用性：电磁流量计适用于各种导电液体的流量测量，如水、酸、碱、溶液、膏状物料等。
与其他类型的流量计相比，电磁流量计的适用性更广，因为它不受流体的温度、压力和密度等参数的影响。
2.精确可靠：电磁流量计采用电磁感应原理测量流量，具有较高的测量精度和可靠性。
其测量精度可达到±0.5%～±1.0%，且不受流体的压力和温度变化的影响。
此外，电磁流量计不会因为流量脉动或介质的状况变化而导致测量误差，具有稳定可靠的性能。
3.无压力损失：电磁流量计的测量原理使其无需在流体管道中引入任何机械零件，因此不会引起额外的压力损失。
这对于一些需要保持流体压力的应用场景非常重要，如供水系统和污水处理系统。
4.抗污性强：电磁流量计的测量电极和传感器通常由不锈钢等耐腐蚀材料制成，具有良好的耐腐蚀性能。
此外，电磁流量计的管道构造简单，没有流体流动中的狭窄通道和旋转部件，不易被污染物堵塞，能够在较长时间内保持准确的测量。
5.可远程通信：电磁流量计通常配备了现代化的通信接口，如RS485、HART、MODBUS等，可以与其他设备或计算机系统连接，实现远程监测和数据采集。
这为管理和控制流体流量提供了便利，提高了系统的自动化程度。
6.无移动部件：电磁流量计中没有动态的或易损的机械零件，因此不需要定期维护和更换。
这降低了设备的维护成本，并提高了设备的使用寿命。
7.流量范围广：电磁流量计可以测量的流体流量范围广泛，可适应小流量到大流量的测量要求。
特别是在大流量测量领域，传统机械流量计往往会引起较大压力损失，而电磁流量计可以提供更准确、更稳定的大流量测量。
8.体积小巧：相较于其他类型的流量计，电磁流量计通常体积较小巧。
这使得电磁流量计在空间有限的应用场景中具有较大的优势。
总之，电磁流量计具有广泛适用性、精确可靠、无压力损失、抗污性强、可远程通信、无移动部件、流量范围广和体积小巧等技术优势特点，使得它成为现代流量测量领域的重要设备之一。
电磁流量计使用说明书一、产品特点、用途和适用范围1.1特点●LD系列电磁流量计，具有以下特点：●不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量；●测量管内无阻流件，压损小，直管段要求低；●公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；●转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；●高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；●具有RS485或RS232O数字通讯信号输出；●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；●采用SMD器件和表面安装（SMT）技术，电路可靠性高；●可用于相应的防爆场合。
1．2主要用途KDLD系列电磁流量计，可用来测量封闭管道中导电流体的体积流量。
广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。
1．3使用环境条件环境温度：传感器-25℃～+60℃转换器-10℃～+60℃相对温度：5%-95%1．4工作条件流体最高温度：一体型70℃分离型：聚四氟乙烯衬里150℃氯丁橡胶衬里80℃聚氨酯橡胶衬里70℃流体电导率：≥5uS/cm二、工作原理2．1数学物理模型电磁流量计的工作原理基于法拉第电磁感应法律。
当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。
电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。
如图一，当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就会产生感应电动势E（V），它的方向垂直于磁场和流体的方向。
电磁流量计应用场景全文共四篇示例，供读者参考第一篇示例：电磁流量计是一种常用于工业流体测量的仪器，它利用法拉第定律原理测量导电液体的流速。
电磁流量计具有测量范围广、精度高、稳定性好等优点，被广泛应用于各种行业的流量测量中。
下面将介绍一些电磁流量计的应用场景。
一、化工行业化工行业是电磁流量计的主要应用领域之一。
在化工生产中，流体的流速和流量是生产过程中必须进行实时监测的重要参数。
电磁流量计可以准确地测量各种液体的流速和流量，可以应用于酸碱液体、溶液、腐蚀液体等各种介质的流量测量。
通过电磁流量计可以实现化工生产中各个工艺段的流量监测和控制，确保生产过程的正常运行。
二、给水行业四、食品饮料行业五、环境监测电磁流量计还可以应用于环境监测领域。
在环境监测中，水体、污水、废水等液体流速和流量的监测是重要的环境指标之一。
电磁流量计可以应用于河流、湖泊、水库、排污口等各种场所的流量监测，实现对水体质量的实时监测和评估。
通过电磁流量计可以实现环境监测数据的准确采集和分析，为环境污染治理提供重要的技术支持。
电磁流量计在化工、给水、石油化工、食品饮料、环境监测等多个领域都有广泛的应用场景。
电磁流量计通过测量导电液体的流速和流量，为不同行业的流量监测和控制提供了有效的解决方案，具有重要的经济价值和社会意义。
随着工业自动化和智能化的发展，电磁流量计将在更多领域得到应用和推广，为行业发展和生产运营提供更多便利和支持。
【前线科技有限公司】。
第二篇示例：电磁流量计是一种非侵入式流量测量仪器，广泛应用于工业生产和实验室试验中。
它利用法拉第电磁感应原理，通过测量导体内流动的液体或气体所携带的电荷数来确定流体的流速。
电磁流量计具有测量范围宽、准确性高、可靠性强等优点，因此在许多领域都有重要应用。
电磁流量计广泛应用于各种工业流程控制中，其中包括石油化工、水处理、食品加工、制药、矿业等行业。
在石油化工领域，电磁流量计可用于监控原油、石油制品、化工液体等介质的流量，以确保生产过程的稳定和高效。
电磁流量计（使用说明书）1 特点及用途1.1 特点电磁流量计是根据法拉第电磁感应定律制成的可测量导电液体、浆液体积流量的仪表，YMHLD电磁流量计具有以下特点：l 测量不受流体密度、粘度、温度、压力和电导率变化的影响;l 测量管内无阻碍流动部分、无压损，直管段要求低；l 全数字量处理，抗干扰能力强，测量可靠,精度高,流量范围可达1500:1;l 转换器采用16位嵌入式微处理器及表面安装技术参数设定方便.全汉字菜单操作,使用方便简单,具有自检与诊断功能.l 具有双向流量测量功能,能显示正、反向流量,并具备双向电流、频率输出,便于不同流向信号的分别纪录、保存.l 内部具有三个计算器,可分别显示正向累计、反向累计量及差值计算量.l 具有RS485或RS232数字通讯信号输出.1.2 主要用途可用于测量封闭管道中导电液体和浆液的体积流量.广泛适用于石油、化工、电力、矿冶、给排水、造纸、医药、食品等部门的生产工艺过程流量测量和控制.1.3 使用环境条件环境温度：分离型传感器 -25℃～＋６０℃ 一体型及转换器（工作温度） －１０℃～＋６０℃ 相对温度：５℅～１００℅ １．４ 工作条件 液体最高温度：一体型 ７０℃ 分离型 聚四氟乙烯衬里 １００℃，１５０℃ 聚氯丁橡胶衬里 ８０℃，１２０℃ 聚氨酯衬里 ８０℃ 液体电导率：不低于５μＳ／ｃｍ； 公称压力：法兰型 ４．０ＭＰａ、１．６ＭＰａ、１．０ＭＰａ ２ 产品型式 ２．１ 级成及分类 转换器与传感器分离安装的组成分体式流量计；转换器与传感器一体安装的组成一体式流量计。
2.2 转换器与传感器外形及安装尺寸转换器外形尺寸(图1)图1传感器外型尺寸(表1)外 形 尺 寸 / mm 公称通径/mm 高A 宽B 长C 15 180 140 200 20 180 140 200 25 180 140 200 40 210 170 200 50 235 170 200 80 240 200 200 100 268 235 250 150 325 300 300 200 380 340 350 250 438 405 400 300 510 460 500 400 620 580 600 500 736 715 600 600 850 840 600 700 920 895 700 800 1318 1015 800 900 1140 1115 900 10001245 1230 1000图2表1连接法兰及安装尺寸法兰连接尺寸符合下列标准DN15—DN150 4.0MPa GB9119.10-88 DN200—DN600 1.6MPa GB9119.4-88 DN700—DN1000 1.0MPa GB9115.3-88连接法兰 图3表2压力 法兰标准公称直径/mm D D1 d0 Th n B 15 95 65 14 M12 4 16 20 105 75 14 M12 4 18 25110 85 14 M12 4 18 40150 110 18 M16 4 20 50 165 125 18 M16 4 20 80 200 160 18 M16 8 22 100 235 190 22 M20 8 26 4.0MPaGB9119.10-88150 300 250 26 M24 8 28 200 340 295 22 M20 12 26 250405 355 26 M24 12 32 300 460 410 26 M24 12 32 400580 525 30 M27 16 38 500 715 650 33 M30 20 44 1.6MPa GB9119.4-88 600 840 770 36 M33 20 52 700895 840 30 M27 24 46 800 1015 950 33 M30 24 52 9001115 1050 33 M30 28 56 1.0MPa GB9115.3-88 1000 1230116036M3328623 技术性能3.1 执行标准 JB/T9248-1999电磁流计 3.2 流量计和传感器公称通径：15 20 25 40 50 80 100 150 200 250300 400 500 600 700 800 900 1000最高流速：15m/s流量测量范围：流量上限值的流速可在0.3m/s ～15m/s 范围内选定,下限值的流速可为上限值的1％ 精确度：示值的±0.5％ ±３ｍｍ／ｓ 衬里材料：聚四氟乙烯、聚氯丁橡胶、聚氨酯 电极材料：不锈钢０Ｃｒ１８Ｎｉ１２Ｍｏ２ｔｉ哈氏合金Ｂ、哈氏合金Ｃ、钛、钽、铂／铱合金、不锈钢涂覆碳化钨 连接法兰材料：碳钢 不锈钢 （订货时请注明） 衬里保护法兰材料：不锈钢 １ＣＲ１８Ｎｉ９Ｔｉ； ２０＃合金钢（当流体为强腐蚀性介质时选用须在合同注明）接地法兰材料：不锈钢琴1CR18Ni9Ti进口保护法兰材料：不锈钢1Cr18Ni9Ti外壳防护：分离型橡胶或聚氨酯衬里传感器 IP68 水下10m其它传感器和所有转换器 IP65 间距：转换器与传感器间距一般不超过100米4 安装传感器可安装在任何位置，垂直水平也可倾斜，但安装应保证测量管内任何时候都能充满介质，不得有不满管现象或者有大量气泡能过传感器(图4)传感器水平安装时电极中心轴线尽量水平(图5)图4 图5对于液固两相介质，最好是垂直安装(图6)传感器应远离大功率变频器或强磁场源。
————————————————————————————————————————————电磁流量计使用说明书一、产品特点、用途和适用范围1.1特点●JHLD系列电磁流量计，具有以下特点：●不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量；●测量管内无阻流件，压损小，直管段要求低；●公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；●转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；●高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；●具有RS485或RS232O数字通讯信号输出；●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；●采用SMD器件和表面安装（SMT）技术，电路可靠性高；●可用于相应的防爆场合。
1．2主要用途JHLD系列电磁流量计，可用来测量封闭管道中导电流体的体积流量。
广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。
1．3使用环境条件环境温度：传感器-25℃～+60℃转换器-10℃～+60℃相对温度： 5%-95%1．4工作条件流体最高温度：一体型 70℃分离型：聚四氟乙烯衬里 150℃氯丁橡胶衬里 80℃聚氨酯橡胶衬里 70℃流体电导率：≥5uS/cm二、工作原理2．1数学物理模型电磁流量计的工作原理基于法拉第电磁感应法律。
当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。
电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。
如图一，当导电流体以平均流速V （m/s ）通过装有一对测量电极的一根内径为D （m ）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B （T ）的磁场中，那么在一对电极上就会产生感应电动势E （V ），它的方向垂直于磁场和流体的方向。
法拉第电磁感应定律为：E=B ·D ·V （1）流量的体积流量为：)/(432s m V D Q V π=（2）由公式（1）和（2）可得到：（B E D Q V 4π=m 3/h) （3）因此电动势可表示为： )(4V Q DBE V π= （4） 当B 是一个常数时，对某一个固定的口径D 也是一个已知数，公式（3）中BD B 14π=K （一个常数），那么公式（3）可改写为： Q V =K ·E （m 3/h) （5）从公式（5）可以看出，流量Q V 与电动势E 成正比。
2.2转换器电路结构电磁流量转换器一方面向电磁流量传感器励磁线圈提供稳定的励磁电流,以达到B 是一个常数,同时把传感器感应的电动势放大\转换成标准的电流信号或频率信号,便于流量的显示,控制与调节.图二所示为转换器电路结构。
三、产品型式和组成3．1产品组成电磁流量计由电磁流量转换器和电磁流量传感器两大部分组成，分离型还需要一根专用的双层屏蔽的电缆连接转换器和传感器。
3．2产品型式JHLD系列电磁流量计分为一体型和分离型两种结构形式。
可用于规定的防爆场所。
传感器有7种不同材料的电极和4种不同材料的衬里可供选用。
四、产品的技术性能指标4．1招待标准：JB/T9248-19994．2最高流速：15m/s4．3公称通径：DN3、6、10、15、20、25、32、40、50、65、80、100、150、200、250、300、350 400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000 4．4精确度：0.5%、0.2%4．5公称压力：4.0MPA(DN10-150)1.6MPA(DN200-600)1.0MPA(DN700-1200)0.6MPA(DN1400-2000)其它规格和标准可按用户要求.4．6材料：电极形式和材料电极形式和可分为标准型、刮刀型、可拆卸型、带接地电极。
电极及接地电极材料有含钼不锈钢，哈氏合金B、哈氏合金C、钛、钽、铂一依合金、不锈钢涂覆碳化钨7种。
法兰材料：碳钢接地环材料：不锈钢进门保护环材料：不锈钢、碳钢。
4．7外壳防护：IP65：IP68：仅分离型氯丁橡胶和聚氨酯衬里的传感器，且不包括防爆结构。
4．8防爆标准：DN15-DN600一体型防爆：md II BT4DN15-DN1600分离型防爆，传感器和转换器安装在相应的危险区md II BT4DN15-DN1600分离型防爆，传感器安装在相应的危险区，转换器安装在安全区：md II BT4 4．9连接电缆：分离型电磁流量计，传感器与转换器之间用信号电缆连接，电缆长度最长应小于100MM，本公司随表免费提供10M电缆，不足部分需订货。
4．10转换器性能：供电电源：单相交流电85-265V，45-63H Z，功率小于20W；直流供电11-40VD·C转换器显示与编程操作：4个薄膜按键可设定选择全部参数，还可利用外接手操器或PC机（RS485、RS232）对转换器设定编程，高清晰度背光LCD显示，空管检测，自诊断功能。
数字通讯：RS485、RS232、MODBUS、REMOTE，具有防雷击保护。
输出信号：电流输出：双向两路，全隔离0-10mA/4-20 mA；负载电阻：0-10 mA是0-1.5K欧姆，4-20mA时是0-750欧姆。
频率输出：正向和反向流量输出，输出频率上限可在1-5000 H Z范围内设定。
带光电陋离的晶体管集电极双向输出。
外接电源不大于35V，导通时集电极最大电流为250 mA。
脉冲输出：正向和反向流量输出，输出脉冲上限可达5000cp/s。
脉冲当量为0.001L-1.0m3/cP.脉冲宽度自动设置为20ms或方波。
带光电隔离的晶体管集电极开路输出。
外接电源不大于35V，导通时集电极最大电流为mA。
流向指示输出：本流量计可测正反方向的流体流动流量。
并可以判断出流体流动的方向。
规定显示正向流量时输出+10V高电平，反向流体流动输出0V的低电平。
报警输出：两路带光电隔离的晶体管集电极开路报警输出。
外接电源不大于35V，导通时集电极最大电流为250mA。
报警状态：流体空管、励磁断线、流量超限。
阻尼时间：在0-100S间分档可选。
五、产品外形尺寸及安装尺寸5．1转换器外型尺，见图三（a）（b）六、转换器菜单结构及参数设置6．1按键形式6．2按键（包括转换器本体按键和红外遥控按键以及磁性笔操作按键）功能1自动测量状态下键功能：下键：循环选择屏幕下行显示内容。
上键：循环选择屏幕上行显示内容。
复合键+确认键：进入参数设置状态6．2参数状态下按键功能下键：光标处数字减1上键：光标处数字加1复合键+下键：光标左移复合键+上键：光标右移确认键：在任意状态下，连续按下两秒钟，返回自动测量状态。
注：（1）使用“复合键”时，应先按下复合键再按住“上键”或“下键”。
（2）在参数设置状态下，3分种内没有按键操作，仪表自动返回测量状态。
（3）流量零点修正的流向选择，可将光标移至最左面的“+”或“-”下，用“上键”或“下键”切换使之与实际流向相反。
（4）流量的单位选择，可将光标移至“流量量程设置”菜单的原显示的流量单位下，然后用“上键”或“下键”切换使之符合需要。
6．3参数设置功能及操作密码要进行仪表参数设定修改，必须使仪表从测量状态进入参数设置状态，在测量状下，按“复合键+确认键”出现状态转换密码（0000），根据保密级别，按本厂提供的密码对应修改，再按“复合键+确认键”后，则进入需要的参数设置状态。
仪表设计有6级密码，其中1-4级为用户密码，第5、6级为制造厂密码。
6级密码分别用于不同保密级别的操作者。
无论使用哪级密码，用户均可察看仪表参数。
用户若想改变仪表参数，则要使用不同级别的密码。
第1级密码（出厂值0521）：用户可察看所有的参数；第2级密码（出厂值3210）：用户能改变1-22仪表参数；第3级密码（出厂值6108）：用户能改变1-24仪表参数；第4级密码（出厂值7206）：用户能改变1-26仪表参数；第5级密码（固定值）：能改变所有参数，制造厂保留。
第6级密码（固定值）：所有仪表参数重置，制造厂保留。
建议：第1-3级密码，可由用户决定何级别的人员掌握；第4级密码主要用于设置总量清“0”，用户应指定专人掌握。
注：1 参数编号4项为MODBUS通讯，无MODBUS通讯功能转换器不用此参数项，参数设为方式重。
2 参数编号42-47项为掉电时间记录功能，无掉电功能转换器无此参数项。
6．5参数设置菜单说明6．5．1语言：本流量计具有中、英文两种语方，用户可自行选择操作。
6．5．2仪表通讯地址：多机通讯时，可设不同的通讯地址6．5．3仪表通讯速度有600、1200、2400、4800、9600、14400多种波特率可供选择。
6．5．4仪表通讯方式通讯方式1为RS485通讯信号方式，通讯方式为MODBUS通讯信号输出。
6．5．5测量管道口径选择仪表所有的公称通径。
6．5．6仪表量程设置仪表量程是指流量测量的上限流。
量值（满量程）。
上限流量值是针对输出信号的百分比显示而方的。
它与电流输出和频率输出上限值及100%显示值相对应。
与之相关联的还有用百分比流量表示的小信号切除和超限报警。
在仪表量程设置参数中选择流量显示单位，仪表流量显示单位有：L/s、L/min、L/h、m3/s、m3/min、m3/ h，用户可根据工艺要求和使用习惯选定一个合适的流量显示单位。
注意：仪表用5位有效数字显示流量值，末位数值的后面显示有流量的单位。
微处理器能够在选择流量单位不合适时，向操作者提示出设置错误码造成的“上溢”或“下溢”，例：DN200MM口径，选L/H为流量显示单位，当1 m/s流速时，流量为113097L/H，超出5位数，造成“上溢”此时流量单位应选择m3/s、m3/min和m3/ h。
而DN3MM，选m3/s，流量为0.00000707m3/s,在5位显示数字下,根本无法显示出有效数字,造成”下溢”,此时流量单位应选择L/S、L/min或L/H。
6．5．7阻尼时间长的测量阻尼时间能提高仪表流量显示稳定性及输出信号的稳定性，适于具有流量调节的情况使用；短的测量阻尼时间可以加快测量反应速度，适于总量累计的脉动流量测量。
测量阻尼时间的设置采用选择方式，用户选一个阻尼时间值即可。
6．5．8流量方向择项如果用户认为调试时的流体方向为正，而仪表显示为负，则将流量方向设定反向，反之亦然。
6．5．9零点修正在电磁流量传感器的测量管内充满导电流体，并且流体处于静止不流动，转换器已经对流量计的零点作了智能处理。
