第1讲 如何做好焊接工艺评定资料.

焊接工艺评定流程及资料下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!焊接工艺评定流程及所需资料详解焊接工艺评定，也被称为焊接工艺规程（Welding Procedure Specification, WPS），是确保焊接质量、安全和效率的重要步骤。

如何做好焊接工艺评定25．焊接材料（1）焊条、焊丝、焊剂等焊接材料，随着焊接过程的进行要熔化，并以填充金属形式熔入焊缝金属中，是焊缝金属的主要组成部分，选定和改变它们对焊接接头的焊缝金属性能有极大影响，但是它们品种繁多，给“评定”带来很大困难。

为减少评定数量，合理进行“评定”，因此，焊接材料的选择与钢材的选用原则一样，按类级别划分，（规程有表可查）以利于“评定”工作进行。

（2）对于国外的焊条、焊丝和焊剂，可在应用前查询有关资料或经试验验证，确认符合要求后方可使用。

其化学成分、力学性能与国内焊材表中某种相近。

可划入相应类级别中，与国内焊材等同对待。

未列入焊材表中的焊条、焊丝和焊剂，如化学成份、力学性能、工艺特性与表中某种相近，可划入相应类级中，可以应用。

不能划入者，应另行“评定”。

（3）各类别的焊条、焊丝应分别评定。

同类别而不同级别者，高级别的评定可适用于低级别；在同级别焊条中，经酸性焊条评定者，可免做碱性焊条评定。

（4）填充金属由实芯焊丝改变为药芯焊丝，或反之。

（5）改变可燃气体或保护气体种类，取消背面保护气体。

（6）异种钢焊接的材料选择应该遵照DL/T752 的规定原则。

（7）对于国外材料，尤其是高合金钢用焊接材料，应该充分掌握该材料的基本性能，一些重要的与产品使用性能直接相关的指标应该通过试验取得验证后才能使用。

6．管子试件直径一般规程中对管子直径的“评定”没有严格规定，电力工业中因各种管子规格繁多，考虑到工艺上差异较大故作出如下规定：（1）当评定”试件管子外径Do詬Omm、采用氩弧焊焊接方法时，其工艺适用于焊件管子的外径不规2) 其它管径的评定”适用于焊件管子外径的范围为：下限O.5D o,上限不规定。

7．试件的焊接位置电力工业针对行业特点, 对“评定”的焊接位置和适用范围做了专门规定, (见规程上表)有如下情况时, 还应遵循下列规定：(1)在立焊位中,当根层焊道从上向焊改为下向焊或反之,应重新评定。

第1讲如何做好焊接工艺评定焊接工艺评定是指在确定一种焊接工艺方案的过程中，通过实验、测试、计算等方法，验证焊接工艺方案的可行性、适用性以及焊接的质量达到要求的程度。

设计和执行一份好的焊接工艺评定方案对于焊接质量和效率的保证至关重要。

本文主要介绍焊接工艺评定的过程及注意事项。

了解焊接工艺评定流程焊接工艺评定的主要流程包括方案设计、实验测试、数据处理、规范制定等多个方面。

理解焊接工艺评定的全过程，可以帮助我们更好地理解每个环节的重要性，从而提高焊接工艺评定的准确性和可靠性。

1.工艺评定方案设计评定前需要设计出一份详细的工艺评定方案。

方案设计应该考虑焊接零件的实际情况，例如焊接材料、板厚、焊缝形式、管道尺寸等。

工艺评定方案中应该囊括工艺参数、试样制备、实验测试计划、数据处理、质量要求等方面的细节。

在方案设计的过程中，我们还需要优化设计方案，考虑到生产中的可操作性和实用性。

2.实验测试方案设计完成后，需要按照设计方案进行实验测试。

要保证实验测试的数据可靠性，需要调查监测设备、保证试样制备的标准化和规范化等。

对于一个完整的焊接过程评定方案，需要按照实验测试计划来进行实验，如焊接参数实验、焊接质量实验、机械性能试验等。

在实验测试的过程中，人们还要对实验数据进行记录，以便于后期方便数据处理和结果分析。

3.数据处理实验结果数据处理是焊接工艺评定中的关键部分。

数据处理需要对实验结果数据进行分析和处理，以便于得出和验证实验的可靠性和合理性。

数据处理中，需要使用数据分析软件来保证分析和处理的准确率和精度。

之后，可以进行焊接机械性能评定和焊接质量的评价，确定焊接工艺参数，并指导实际生产时的焊接操作。

4.规范制定在实验完成后，需要结合实验得到的结果数据，并依据实际情况，制定一份完整规范性的焊接工艺评定规范方案。

方案应该包括焊接工艺参数、焊接质量评价、机械性能评定、适用范围、特殊约定等方面的内容。

注意事项在进行焊接工艺评定的过程中，应该注意以下几个方面的问题：1.优化方案设计，考虑生产生命周期内的可操作性和实用性。

如何做好焊接工艺评定－评定的程序焊接工艺评定的程序是：编制和下达焊接工艺评定任务书—编制焊接工艺评定方案—焊制试件和检验试件—编制焊接工艺评定报告—根据焊接工艺评定报告编制焊接作业指导书（或称焊接工艺卡）一、编制和下达焊接工艺评定任务书任务书的主要作用是下达评定任务，因此，其主要的内容应为：评定目的、评定指标、评定项目和承担评定任务的部门及人员的资质条件等。

（一）评定指标的确定根据规程和钢材的理论基础知识（焊接性）等，确定各项技术指标。

按照《焊接工艺评定规程》DL/T869 的规定，要求焊缝金属的化学成分和力学性能（强度、塑性、韧性等指标）应与母材相当或不低于母材相应规定值的下限。

（二）评定项目的确定根据工程的实际工作情况要求，按规程适用范围做好项目的相关覆盖，确定好评定项目。

焊接工艺评定的项目确定应从以下几方面来考虑：1 ．钢材焊接工程应用的钢材品种和规格繁多，如每种均进行“评定”，不但复杂且数量很多，为减少评定数量，且又能取得可靠的工艺，将钢材按其化学成分、冶金性能、焊后热处理条件、力学性能、规格、设计和使用条件等因素综合考虑．划分成类级别进行评定。

按规程要求可以进行替代覆盖。

（1 ）钢材类级别划分电力工业火力发电厂常用钢材按类级别划分，它们的划分方法是：按用途划分成A、B、C 等三个类别，而级别则以力学性能、化学成分和组织类型综合划分为I、n、川三个级别。

几个规程钢材类别划法已统一，具体是：1 ）碳素钢及普通低合金钢为一类，代号为“ A”其级别为：碳素钢（含碳量W0 . 35 %）代号为：A I。

普通低合金钢（6 s w 400MPa）代号为：A n。

普通低合金钢（6 s>400MPa）代号为A川。

2 ）热强钢及合金结构钢为一类，代号为“ B。

其级别为:珠光体钢代号为： B I贝氏体钢代号为: BII马氏体钢代号为：B川3 ）不锈钢为一类，代号为；“ C”其级别为：马氏体不锈钢代号为： C I铁素体不锈钢代号为： C n 奥氏体不锈钢代号为：C川（2）钢材类级别在“评定”中的基本规定1）首次应用的钢材，必须进行“评定”。

焊接工艺评定方案焊接工艺评定方案一、前言在现代工业生产中，焊接加工已经成为了一个重要的工艺。

然而，不同的焊接工艺在加工时所需的焊接机器、设备和工艺参数等都有着一定的差异，这就需要在生产前对焊接工艺进行评定，以确保实际加工的焊接质量符合规定的标准。

本文旨在介绍焊接工艺评定方案。

二、焊接工艺评定的目的焊接工艺评定的目的是为了确保加工出的焊接质量满足标准规定，同时也是为了检测和评估不同的焊接工艺是否能够满足生产的需求。

如果焊接工艺本身存在问题，那么加工出来的焊接件也会存在缺陷和瑕疵。

因此，加工前对焊接工艺进行评定十分重要。

三、焊接工艺评定方案1.确定评定标准在进行焊接工艺评定之前，首先需要明确焊接产品所需的焊接标准和规范。

焊接标准一般有国内标准和国际标准，同时也有行业标准和公司标准。

对于同一种产品，不同的标准和规范之间可能会存在差异，这些差异必须在评定时加以注意。

2.选择取样件针对焊接产品的技术特点和规格，从批量生产的焊接件中随机抽样一定数量的代表性焊接件进行评定。

选取的焊接件应该包含典型、最小和最大的焊接母材、焊丝规格、板材厚度等因素，以便测试结果的全面性和代表性。

3.制作试样选定焊接样品后，需要按照评定标准中规定的焊接工艺和参数来制作试样。

在制样时，需要对所有的焊接参数进行仔细测量，例如焊接电流、电压、焊接时间、焊接速度等。

同时，还要对板材和焊丝进行检测，评估其质量是否符合标准要求。

4.焊接质量评估在制作试样之后，需要对焊接质量进行全面评估。

评估应该包括外观缺陷、焊缝直线度、焊缝内部质量等方面。

外观缺陷通常包括焊缝高度差、裂纹、气孔等，焊缝直线度应该在规定的误差范围内，焊缝内部质量包括焊缝强度、硬度、裂纹及其他缺陷等。

5.设定评定方案在评估焊接质量之后，根据评估结果来设定评定方案。

在评定方案中，需要明确合格标准的要求，并对所选定的焊接工艺进行评价，建立焊接参数的优化模型，并针对不同的实际应用情况，制定相应的焊接工艺和评定标准。

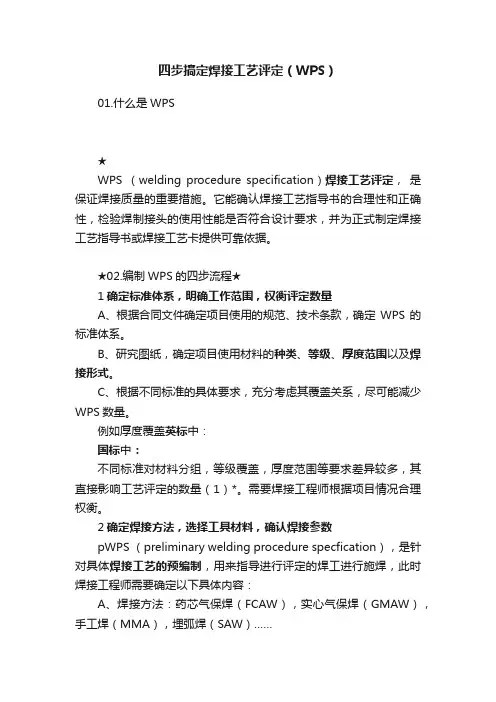

四步搞定焊接工艺评定（WPS）01.什么是WPS★WPS （welding procedure specification）焊接工艺评定，是保证焊接质量的重要措施。

它能确认焊接工艺指导书的合理性和正确性，检验焊制接头的使用性能是否符合设计要求，并为正式制定焊接工艺指导书或焊接工艺卡提供可靠依据。

★02.编制WPS的四步流程★1确定标准体系，明确工作范围，权衡评定数量A、根据合同文件确定项目使用的规范、技术条款，确定WPS的标准体系。

B、研究图纸，确定项目使用材料的种类、等级、厚度范围以及焊接形式。

C、根据不同标准的具体要求，充分考虑其覆盖关系，尽可能减少WPS数量。

例如厚度覆盖英标中：国标中：不同标准对材料分组，等级覆盖，厚度范围等要求差异较多，其直接影响工艺评定的数量（1）*。

需要焊接工程师根据项目情况合理权衡。

2确定焊接方法，选择工具材料，确认焊接参数pWPS （preliminary welding procedure specfication），是针对具体焊接工艺的预编制，用来指导进行评定的焊工进行施焊，此时焊接工程师需要确定以下具体内容：A、焊接方法：药芯气保焊（FCAW），实心气保焊（GMAW），手工焊（MMA），埋弧焊（SAW）……B、焊接方法的选择：焊材、焊机、气体等；C、焊接过程：焊接过程的电流、电压，气体速度，焊接速度，摆幅宽度，层间温度等；并计算预计热输入值，氢含量，以及材料碳当量，确定预热温度。

在BS EN 1011-1标准中，根据pWPS的预计热输入，确定预热温度：pWPS实际仅在停留理论阶段，其意义在于根据要求确定实际焊接的操作依据，圈定实际的焊接的可操作范围。

需要有经验焊接工程师进行编制。

3制备工艺试件，邀请三方见证，交送加工实验WPQR（welding procedure qualification record）焊接工艺评定过程记录，是评定工作的主体，是理论与实际的结合，需要一名有经验的焊工将pWPS的内容予以实施。

焊接工艺评定及操作规范一、焊接工艺评定1.焊接工艺评定的目的：2.焊接工艺评定的要求：（1）焊接方法的选择：根据焊接材料的种类和要求，选择最适合的焊接方法，如手工焊接、自动焊接等。

（2）焊接工艺参数的确定：确定焊接电流、电压、焊接速度、焊接角度等焊接工艺参数，保证焊接质量。

（3）焊接试样的制备：根据产品要求，制备符合规定尺寸和形状的焊接试样。

（4）焊接试验的执行：按照焊接工艺参数进行焊接试验，测试焊缝的力学性能、外观质量等。

（5）焊接工艺评定报告：根据焊接试验的结果，编制焊接工艺评定报告，表明焊接工艺的可行性和适用性。

二、操作规范1.焊接设备和工具的选择与检查：（1）选择适合的焊接设备和工具，包括焊接机、气瓶等，确保其质量和性能满足焊接要求。

（2）定期对焊接设备和工具进行检查和维护，确保其正常工作。

2.安全措施：（1）戴好防护用具，包括焊接面罩、手套等，确保人身安全。

（2）保持焊接区域通风良好，避免有毒气体的积聚。

（3）遵守火灾预防措施，保持工作区域整洁，防止火花和火焰的扩散。

3.焊接操作：（1）根据焊接工艺评定报告中的焊接工艺参数进行焊接操作。

（2）焊接前应对焊接材料进行检查，确保其质量和表面清洁度。

（3）合理控制焊接电流、电压等参数，确保焊接质量。

（4）焊接时要注意焊接速度和焊接角度，保证焊缝的充实度和外观质量。

（5）焊接结束后，对焊缝进行外观检查和力学测试，保证焊接质量。

4.焊接质量控制：（1）焊接过程中，定期进行焊缝外观检查，确保焊接质量。

（2）根据产品要求，进行相应的力学性能测试，确保焊接部位的强度和韧性。

（3）记录焊接过程中的相关数据，包括焊接工艺参数、材料批次等，为质量管理提供依据。

以上就是关于焊接工艺评定及操作规范的详细介绍。

通过焊接工艺评定和制定操作规范，能够有效地控制焊接质量，提高生产效率，确保工作安全。

同时，合理的焊接工艺和操作规范也有助于提高焊接工人的技术水平和工作积极性，促进企业的可持续发展。
