城市轨道交通列车运行图的表示方法及分类培训教材一、列车运行图的图形表示方法列车运行图是运用坐标原理对列车运行时间、空间关系的图解表示，因而实际上它是对列车运行时空过程的图解。
在列车运行图上，对列车运行时空过程的图解可以有两种不同的形式。
其一为以横坐标表示时间，纵坐标表示距离。
这时，列车运行图上的水平线表示分界点的中心线，水平线间的间距表示分界点间的距离；垂直线表示时间。
其二为以横坐标表示距离，纵坐标表示时间。
这时，列车运行图上的水平线表示时间；垂直线表示分界点中心线，垂直线间的间距表示分界点间的距离。
如图1-1某城市轨道交通运行图。
列车运行线与水平线的交点，就是列车在每个车站到、发或通过的时刻。
所有表示时刻的数字，都填写在列车运行线与横线相交的钝角内。
列车通过车站的时刻，一般填写在出站一端的钝角内。
为区别不同的列车，如专运列车，客运列车，施工列车等，列车运行线分别采用不同的符号表示，并在每条运行线上标明列车的车次。
8:008:108:208:30 8:408:509:00A 站B 站 D 站C 站 E 站 F 站 G 站 H 站图1-1 列车运行图1．纵坐标：表示时间变量，按要求用一定的比例进行时间划分。
2．横坐标：表示距离分割，根据区间实际里程，采用规定的比例，以车站中心线所在位置进行距离定点（在实施设计运行图时，以区间运行时分来确定各车站中心线位置）。
3．水平线：是一族平行的等分线，表示时间等分段。
4．垂直线：是一族平行的不等分线，表示各个车站中心线所在的位置。
5．斜线：列车运行线，一般以上斜线表示上行列车，下斜线表示下行列车。
6．在列车运行图上，列车运行线与车站的交点即表示该列车到达、出发或通过的时刻。
由于城市轨道交通列车停站时间较短，一般不标明到、发不同时间。
7．在列车运行图上，每个列车均有不同的车号与车次。
一般按不同的列车类别规定代号与列车号。
如专运列车、客运列车、施工列车等；按发车顺序编列车车次，上行采用双数，下行采用单数。

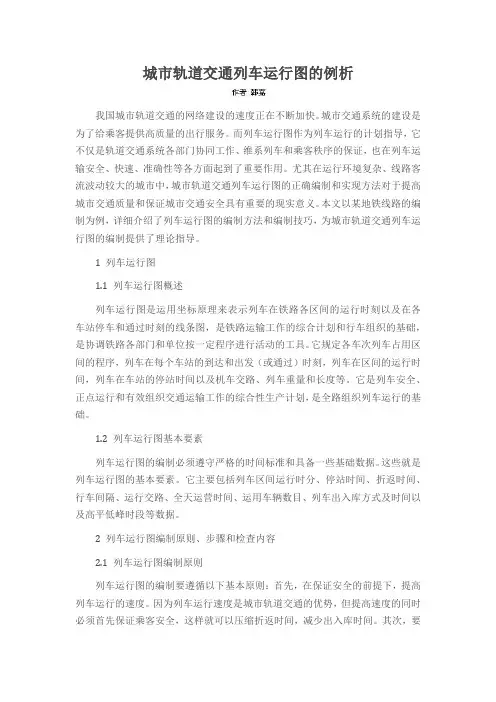

城市轨道交通列车运行图的例析我国城市轨道交通的网络建设的速度正在不断加快。
城市交通系统的建设是为了给乘客提供高质量的出行服务。
而列车运行图作为列车运行的计划指导，它不仅是轨道交通系统各部门协同工作、维系列车和乘客秩序的保证，也在列车运输安全、快速、准确性等各方面起到了重要作用。
尤其在运行环境复杂、线路客流波动较大的城市中，城市轨道交通列车运行图的正确编制和实现方法对于提高城市交通质量和保证城市交通安全具有重要的现实意义。
本文以某地铁线路的编制为例，详细介绍了列车运行图的编制方法和编制技巧，为城市轨道交通列车运行图的编制提供了理论指导。
1 列车运行图1.1 列车运行图概述列车运行图是运用坐标原理来表示列车在铁路各区间的运行时刻以及在各车站停车和通过时刻的线条图，是铁路运输工作的综合计划和行车组织的基础，是协调铁路各部门和单位按一定程序进行活动的工具。
它规定各车次列车占用区间的程序，列车在每个车站的到达和出发（或通过）时刻，列车在区间的运行时间，列车在车站的停站时间以及机车交路、列车重量和长度等。
它是列车安全、正点运行和有效组织交通运输工作的综合性生产计划，是全路组织列车运行的基础。
1.2 列车运行图基本要素列车运行图的编制必须遵守严格的时间标准和具备一些基础数据。
这些就是列车运行图的基本要素。
它主要包括列车区间运行时分、停站时间、折返时间、行车间隔、运行交路、全天运营时间、运用车辆数目、列车出入库方式及时间以及高平低峰时段等数据。
2 列车运行图编制原则、步骤和检查内容2.1 列车运行图编制原则列车运行图的编制要遵循以下基本原则：首先，在保证安全的前提下，提高列车运行的速度。
因为列车运行速度是城市轨道交通的优势，但提高速度的同时必须首先保证乘客安全，这样就可以压缩折返时间，减少出入库时间。
其次，要为乘客提供方便。
城市轨道交通是为广大乘客服务的，所以，运行图的编制要努力提高服务水平，为乘客提供优质便捷服务。
