第三章 程控交换机的硬件系统 (2)

现代交换技术总结篇一：现代交换技术论文加心得XX12356896XXXX 班下一代网络网络的下一个发展目标。

目前一般认为下一代网络，基于iP,支持多种业务，能够实现业务与传送分离，控制功能独立，接口开放，具有服务质量（QoS）保证和支持通用移动性的分组网。

下一代网络（nextGenerationnetworQ，又称为次世代网络。

主要思想是在一个统一的网络平台上以统一管理的方式提供多媒体业务，整合现有的市内固定电话、移动电话的基础上（统称Fmc），增加多媒体数据服务及其他增值型服务。

其中话音的交换将采用软交换技术，而平台的主要实现方式为iP技术，逐步实现统一通信其中voip将是下一代网络中的一个重点。

为了强调iP技术的重要性，业界的主要公司之一思科公司（ciscoSystemS主张称为iP-nGn 在亚历山大格拉汉姆贝尔发明了电话机后，电话网，也就是以音声传导为目的的回线交换技术被使用至今。

相对于它，数据通信为主要目的的基于英特网的信息通信，分组交换通信也渐渐被使用。

至2000 年为止，第1代以音声为主的网络通信量占有优势。

而现今，因数据通信大量增加的原因，更佳节省费用的并同样可以支持音声传送的分组交换传送通信网络渐渐被使用。

音声通信与数据通信相结合的一元化信息传送的第2代网络被赋予运用。

因特网与电话网相比，简单性与安全性是一个弱点。

于是，集合了ip 网络的长处的下一代通信网络nGn出现了。

网路除了以上说的电话网，ip 网络以外，也包括播放网。

以nGn为基础的流媒体服务和播放服务也在被标准化，融合了前两者网络的”通信与播放的融合网络” 也正2在被开发中。

20XX年，中国传感网标准体系已形成初步框架，向国际标准化组织提交的多项标准提案被采纳。

传感网标准化工作已经取得积极进展。

传感网在国际上又称为”物联网”，这是继计算机、互联网与移动通信网之后的又一次信息产业浪潮。

物联网用途广泛，遍及智能交通、环境保护、政府工作、公共安全、平安家居、智能消防、工业监测、老人护理、个人健康等多个领域。

第三章习题一、填空题1、模拟信号数字化的基本方法是采用_________________技术，包括抽样、___________和____________。

2、原CCITT（现ITU-T）规定语音信号的抽样频率为___________Hz。

3、量化有两种方法，一种是均匀量化，另一种是_____________，我国目前采用的压缩扩张特性是。

4、语音信号的频率范围为____________________。

5、我国PCM编码位数为_____位。

6、一路数字话路的数码率为__________bit/s。

7、通信中常用的多路复用技术有、时分复用和_______________。

8、PCM数字通信技术使用复用技术。

9、PCM基群帧结构中共有________个时隙，其中包含路话音通路，每路话音的抽样频率为 Hz，基群信息传输速率为_________bit/s。

10、PCM30/32帧周期是________μs，帧长是_________bit。

11、将多个低速数字码流合并成一个高速的数字码流的技术是_____________技术。

12、程控交换机的硬件系统包括话路部分、_____________。

13、空间（S）接线器的作用是完成不同的________之间的交换，时间（T）接线器的作用是完成不同的________之间的交换。

14、根据信令与话音信道的关系，可分为随路信令和_____________，我国的No.7信令属于_____________。

15、复接方式有按_________复接、按___________复接和按路复接。

二、单项选择题1.将原始信号在时间上进行离散化处理的过程叫（）A、编码B、量化C、抽样D、放大2.下列一定属于局间信令的是（）A、拨号音B、回铃音C、振铃信号D、占用信号3.以下不属于乙种电话的是（）A、某小卖部的电话B、学校家属院教师家庭电话C、张三公司的电话D、某小区门卫电话4.PCM编码的一路的编码位数是（）A、3位B、8位C、10位D、12位5.登记了热线服务的用户，若拨叫其他用户，须在摘机后（）秒钟内拨出第一位号码。

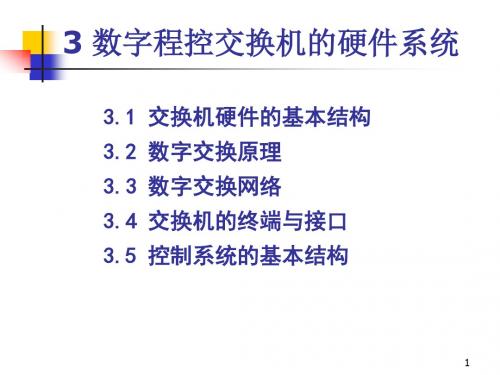

第3章 程控交换机的硬件系统 §3.1 程控交换机的总体结构程控交换机是由硬件系统和软件系统组成。

程控交换机的硬件包括话路系统、中央处理系统、维护与操作系统三部分。

图 3-1 程控交换机的总体结构图 §3.2 话路系统3.2.1 用户级话路 一、模拟用户电路 1. 用户电路的功能描述数字交换网络数字中继数字中继模拟中继信号发/收数字中继用户处理机中央处理机用户处理机用户电路用户电路模拟中继线数字中继线选组级用户级--用户模块P C M 信号远端模用户电路的功能可以用BORSCHT 七个字母来表示。

B：馈电，Battery feedingO：过压保护，Over voltage protectionR：振铃控制，Ringing controlS：监视，SupervisionC：编译码和滤波，CODEC & filterH：混合电路，Hybrid circuitT：测试，Test（1）馈电功能（B）所有电话用户，无论是否通话，都要由交换机向其馈电。

程控交换机的馈电电压一般为48V，通话时的馈电电流在20～50 mA 之间。

馈电方式有电压馈电和电流馈电两种。

（2）过压保护功能（O）用户线是外线，有可能受到雷电袭击，也有可能与高压线碰撞。

如果这些高压从用户线进入交换机，就会毁坏交换机内的集成电路组件。

为防止外来高压的袭击，交换机一般采用两级保护措施。

第一级保护是在总配线架上安装避雷器和放电管。

但从这一级输出能达到上百伏，对交换机内的集成电路仍会产生致命的损伤。

因此，还要进一步采取第二级保护措施，这就是用户电路中的过压保护。

（3）振铃控制功能（R）振铃控制的基本功能是提供符合规定的铃流信号，以便向被叫用户振铃，提示用户有电话呼叫到来，同时还要随时检测被叫用户是否摘机应答，以便及时截铃。

铃流信号一般具有较高的电压，我国规定的标准是用90 V~±15 V、25 Hz的交流信号作为铃流信号，如此高的电压是不允许通过数字交换网络的，以免损坏电路元器件。

程控交换机程控交换机的基本原理它是程序控制的，由时分复用网络进行物理上的电路交换的一种电话接续交换设备。

结构有很多种，常见的有集中控制、分散控制或两者结合。

技术指标有很多，BHCA/呼损接通率，无故障间隔时间等。

一、电话交换机就控制方式而论,主要分两大类:1.布线逻辑控制(WLC,Wired Logic Control)它是通过布线方式实现交换机的逻辑控制功能,.通常这种交换机仍使用机电接线器而将控制部分更新成电子器件,因此称它为布控半电子式交换机,这种交换机相对于机电交换机来说,虽然在器件与技术上向电子化迈进了一大步,但它基本上继承与保留了纵横制交换机布控方式的弊端,体积大,业务与维护功能低,缺乏灵活性,因此它只是机电式向电子式演变历程中的过度性产物.2.存储程序控制(SPC,Stored Program Control)它是将用户的信息和交换机的控制,维护管理功能预先变成程序,存储到计算机的存储器内.当交换机工作时,控制部分自动监测用户的状态变化和所拨号码,并根据要求执行程序,从而完成各种交换功能.通常这种交换机属于全电子型,采用程序控制方式,因此称为存储程序控制交换机,或简称为程控交换机.程控交换机按用途可分为市话，长话和用户交换机；按接续方式可分为空分和时分交换机。

程控交换机按信息传送方式可分为：模拟交换机和数字交换机。

由于程控空分交换机的接续网络(或交换网络)采用空分接线器(或交叉点开关阵列)，且在话路部分中一般传送和交换的是模拟话音信号，因而习惯称为程控模拟交换机，这种交换机不需进行话音的模数转换(编解码),用户电路简单，因而成本低，目前主要用作小容量模拟用户交换机。

程控时分交换机一般在话路部分中传送和交换的是模拟话音信号，因而习惯称为程控数字交换机，随着数字通信与脉冲编码调制(PCM)技术的迅速发展和广泛应用，世界各先进国家自60年代开始以极大的热情竞相研制数字程控交换机，经过艰苦的努力，法国首先于1970年在拉尼翁(Lanion)成功开通了世界上第一个程控数字交换系统E10,它标志着交换技术从传统的模拟交换进入数字交换时代。
