Protel99se教程以及元件中英文对照表

CUSIICProtel 99各元器件名字中英文对照表以及各种库的对照电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44 D－37 D－46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用B.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中8－40指有多少脚，8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过，除了DEVICE。

protel99se使用手册Protel 99 SE菜单中英文对照1. Protel 99 SE原理图设计系统菜单File【文件】View【】Help【帮助】英文中文英文中文英文中文英文中文Servers Design MangerCustomize Status Bar PreferencesCommand status Design UtilitiesRun scriptPun process Security2. Protel 99 SE原理图设计系统菜单①File【文件】②Edit【编辑】③View 【视图】④Place(放置)⑤Design【设计】⑥Tools【工具】⑦Report【报告】File【文件】下子菜单英文中文New…新建文档New Design…新建项目Open…打开文档Open Full Project打开当前项目的文档Close关闭当前文档Close Design 关闭当前项目Import导入…Export导出…Save保存当前文档Save As…文档另存为Save Copy As… 当前文档备份Save All保存所有文档Setup Printer… 打印设置Print打印当前文档Exit退出ProtelEdit【编辑】下子菜单英文中文Undo撤销本次操作Redo恢复上次操作Cut剪切Copy复制Paste粘贴Paste Array…阵列式粘贴Clear直接清除被选定的对象Find Text…查找文字Replace Text…替换文字Find Next…查找下一个Select选择Deselect撤销选择Toggle Selection选择切换Delete清除（鼠标单击被选定的对象）Change打开属性对话框（鼠标单击被选定的对象）Move移动对象Align排列对象Jump跳转（可跳转到标记或者图纸的原点）Set Location Marks设置标记Increment Part Number功能单元序号增量变化Export to Spread…生成更详细的元器件清单（XLS文件）View【视图】下子菜单英文中文Fit document放大整个文档到窗口Fit All Objects放大所有对象到窗口Area区域放大Around Point放大微小区域50%50%缩放100% 100%缩放200% 200%缩放400% 400%缩放Zoom In 放大Zoom Out缩小Pan以鼠标处为屏幕中心缩放Refresh刷新Design Manager设计管理器开关Status Bar状态栏开关Command Status命令栏开关Tool Bars工具栏开关View【视图】下子菜单英文中文Visible Grid可视栅格设置对话框开关Snap Grid捕捉栅格设置对话框开关Electrical Grid电气栅格设置对话框开关Place(放置)下子菜单英文中文Bus放置总线Bus Entry放置总线入口Part…放置元器件Junction放置连接点Power Port放置电源（地）Wire放置导线Net Lab放置网络标号Port放置I/O端口Sheet Symbol放置图纸符号Add Sheet Entry 放置图纸入口Directives放置非ERC点等Annotation放置字符串Text Frame放置文本框Drawing Tools绘图工具栏开关Process Container放置过程容器标志Design【设计】下子菜单英文中文Update PCB…更新到PCBBrowse Library…打开元器件浏览器Add/Remove Library… 添加、删除元器件库Make Project Library 生成项目元器件库Update Parts In Cache 更新缓存中的部件Template模板Create Net list…创建网络表Create Sheet From Symbol 由图纸符号创建图纸Create Symbol From Sheet 由图纸创建图纸符号Options…打开文档属性对话框Tools【工具】下子菜单英文中文ERC…启动电气规则检查Find Component…查找元器件Up/Down Hierarchy层次电路切换Complex To Simple将层次电路的复杂式结构转换为简单式结构Annotate…统一修改标号Back Annotate…按文件内容对元器件标号Database Links…使用数据库内容更新原理图Process Containers过程容器Cross Probe原理图与PCB间交互查找Select PCB Components到PCB查看选定元器件Preferences…打开参数选择对话框Simulate【】下子菜单PLD【】下子菜单英文中文英文中文Run Compile SourcesSimulateCreate SPICE Net list ConfigureSetup…Toggle pin LOCReport【报告】下子菜单英文中文Selected Pins…查看被选定的引脚Bill of Material生成元器件清单Design Hierarchy生成层次设计表Cross Reference生成交叉参考表Add Port References（Flat）添加端口参考Add Port References(Hierarchical) 添加端口参考（层次设计）Remove Port References清除端口参考Net list Compare…生成网络比较表Window【窗口】下子菜单英文中文TileCascadeTile HorizontallyTile VerticallyArrange IconsClose All3.Protel 99 SE PCB设计系统菜单①File【文件】②Edit【编辑】③View【视图】④Place【放置】⑤Design【设计】⑥Tools【工具】⑦Auto route 【自动布线】⑧Report【报告】File【文件】下子菜单英文中文New…新建New Design…新建项目Open…打开文档Open Full Project打开当前项目的文档Close关闭当前文档Close Design关闭当前项目Import导入…Export导出…Save保存当前文档Save As…文档另存为Save Copy As… 当前文档备份Save All保存所有文档CAM Manager…启动CAM管理器Print Print/Preview… 打印/预览Exit退出ProtelEdit【编辑】下子菜单英文中文Undo撤销本次操作Redo恢复上次操作Cut剪切Copy复制Paste粘贴Paste Special…阵列式粘贴Clear直接清除被选定的对象Select选择Deselect撤销选择Query Manager…启动查询管理器Delete清除（鼠标单击被选定的对象）Change打开属性对话框（鼠标单击被选定的对象）Move移动对象Origin原点操作Jump跳转Export to Spread生成元器件列表View【视图】下子菜单英文中文Fit Document缩放显示整个文档Fit Board缩放显示电路板Area区域缩放Around Point缩放显示某点周围的区域Selected Objects缩放显示被选定的对象Zoom In放大Zoom Out缩小Zoom Last按照前次显示的比例显示Pan以鼠标处为屏幕中心缩放Zoom Out缩小Pan以鼠标处为屏幕中心缩放Refresh刷新Board in 3D3D显示Design Manager设计管理器开关Status Bar状态栏开关Command Status 命令栏开关Toolbars工具栏开关Connections显示连接Toggle Units单位制切换开关Place(放置)下子菜单英文中文Arc(Center)放置圆弧（以圆心画）Arc(Edge)放置圆弧（以边沿画）Arc(Any Angle)放置圆弧（以角度画）Full Circle放置圆Fill放置填充（矩形）Line放置线条或导线String放置字符串。

建立SCH中英文档对照1:File 文件Import 导出Export 导入二:Edit1:Edit 编辑Undo 撤销Redo 重做Paste Array 阵列粘贴Clear 清除Find Text 查找字符串Repalce Text 替换字符串Find Next 查找下一个2: Select 选择Indside area 区域内outside area 区域外All所有的Net 网络Connection 连接3: DeSelect 撤销选择4: Change 修改5: Toggle selection 切换选择6: Move 移动Drog 拖拉move 移动move selection 移动选择部分drag selection 拖拉选择部分Move to Front 移动前面bring to frint 带到前面send to back 送到后面bring to frint of 带到某个前面send to back of 送到某个后面7: Align 排齐Align 排齐Align left 左排齐Align Right 右排齐Center Horizontally 水平队中Distribute Horizontally 水平均布Align top 顶端对齐Align bottom 底部对齐Center ventical 垂直对中diatribute vertically 垂直分布8: JUMP 跳转Jump to eroor marker 跳到错误标记origin 原点new location 新坐标location market 标记9: SET location marks 设置位置标记10: Incerment park number 增加部件号11: Export to spread 导出电子表格三:View 视图1: View 视图Fit document 适合文档Around point 以点为中心zoom in 放大zoom out 缩小pan摇景refresh 刷新visible grid 可视网格electrical 电气网格snap grid 捕获网格2: Place 放置Bus 总线bus entry 总线入口part 元件juncttion 节点power port 电源端口wire 电线net lable 网络标号port 端口sheet symbol sheet 符号add sheet entry 添加sheet入口3: Directives 标志No erc 不做电气规格检查probe 探测点text vector index 测试矢量索引stimulus 激励pcb layout pcb设计annotation 注释text frame 字符帧4: Drawing tools 绘图工具Arcs 弧elipses 椭圆elipses arcs椭圆弧line 线round rectangle 圆角矩形polygoncs 多边形Beziers 贝尔赛曲线graphic 图形pie charts 陷饼型rectangle 矩形5: Process container 过程容器四:Design 视图1: Design 设计Update pcb 更新pcb browse library 元件库浏览add/remove library 添加/删除原件库marke project library 生成方案群update parts in cashe 更新缓冲器中的部件2: Template模块Update 更新set Template name 设置模块文件名remove current template 删除当前模块3: Creat Netlist创建网络表4: Creat sheet from symbol从符号生成图纸5: Creat symbol from sheet从图纸生成符号6: Option选项Sheet option 选项Template 模块file name to template file 没有模块文件orientation 方向land scape 风景portrait 肖像title blo？标题块standard 标准show reference zoom 显示参考区域show template graphic 显示模块图形BorderGrids 网格snap 捕获visib 可视electrical grib 电气网格enble 可用grid 网格排列stand style 标准风格custom width 定制宽度custom height定制高度X ref 区域数7：Design 设计中的Update pcb选项Synchronization 同步sheet symbol/port connection sheet 符号/端口连接connectivety 连接net labels and ports global 网络标签和端口全局only ports and ports global 仅端口全局append sheet numbers to net 添加sheet数到本地网络assign net to connected cop? 分配网络到连接的铜descend into sheet ports 下来到sheet部件components 元件Update component footprinted 更新元件的封装delete component 删除元件generate pcb Rules according to schematic layout 依照原理图规划指示创建pcb规则classes 类Genrate component class for all schematic sch? 为全部在项目的原理图sheets生成元件类Genrate net class form all busses in project 为全部在项目的总线生成网络类Preview change 预览改变execute 执行cancel 取消五:Tools工具1: Tools工具Erc 电气规则检查up/down hierarchy 变换层次find component 查找元件complex to simple 复杂变简单2: Annotate注释Options 选项all parts 全部部件reset designators 复位元件的标号update sheets number only 仅仅更新sheet数字current sheet only 当前的唯一的sheet ignore selection part 忽略已选择的部件group parts together if match by 如果匹配合并成部件组re-annotate method 重新注释方法up then across 向上然后横过down then across 向下然后横过across then up 横过然后向上across then down 横过然后向下advance options 高级选项3: Back Annotate反向注释Up/down hiercrchy 变换层次complex to simple 复杂变简单4: Database links数据连接5: Process containers过程容器Configure 配置6: Cross probe交叉检索7: Preferences 优选项Pin options 引脚选项pin name 加注引脚名字pin number 加注引脚数multi-part suffix muti-部件后缀orcad load options orcad载入选项codv footprint from/to 复制封装从/到Part filed 部件域1 auto-juntion 自动-接点drag orthqonal 画直角enable in-place editing 启用—放置编辑的Default powerobject names 默认电源项目名power gound 是GND的意思signal ground sgnd SGND8: Preferences 中的graphical editing 图形编辑Options 选项Clipboard reference 剪贴板参考add template to clip 增加模块到剪贴板convert special string 转换特殊字符串display printer fonts 显示打印机字体center of object 物体的中心Objects electrical junction 实体的电气节点auto zoom 自动缩放singnel/negation 单一的拒绝color options 颜色选项seletion 选项grid 风格颜色autopan options 自动摇景选项Auto pan fixed 自动摇景固定跳跃Auto pan off 自动摇景固定关闭Auto pan recenter自动摇景回到中心Cursor/grid options 光标/网格选项visible 可视网格line grid 线网格Dot line 点网格undo/redo 撤销/重做stack size 层堆大小ignore seletion 忽略选择Defult primitives 默认原始的primitives tyle 原始的类型all 所有的wiring 连线drawing 画图directives 指令part fields 部件域sheet symbol fileds sheet符号域library symbol fields 库部件others 其他9: Primitives 原始的Arc 弧bus 总线bus entry 总线入口designator 元件标号elliptical arc 椭圆弧eroor marker 错误标记ieee symbol ieee符号image 图像junction 节点line 线net lable 网络标签part 部件part fileld1 部件域1 part type 部件类型pin 引脚polygon 多边形port 端口power object 电源实体probe 检索process containe 过程容器六:Siumlate仿真1:Siumlate仿真Run 执行sources 源+5v volts +5vDC 1khz sine wave 1khz 正弦波1khz pulse 1khz脉冲create spice netlist 设计层次建立表格库文件（lib）一: Place 放置Pains 管脚pie charts 馅饼型二: Tools 工具New component 新建文件remove component 删除元件rename component 元件重命名add component 添加元件名copy component 复制元件move component 移动元件new part 新建文件remove part 删除元件next component 下一个元件find component 查找元件description 描述remove duplicates 删除附件update schematic 更新原理图三: options 选项Preferences 引脚选项pin name 加注引脚名字pin number 加注引脚数alpha 字母numeric 数字四: Document options 文档选项Setting 设置stvle 风格standard 标准size 大小show border 显示边界show Hidden 显示隐藏引脚custom size 定制大小use custom size 使用定制大小Border 边界workspace 工作空间library options 库选项建立PCB中英文档表格对照1:Edit 编辑Select 选择off grid pads 不再网格的焊盘hole size 孔径toggle selection 取消选择2:Move 移动break track 折断连线drag track end 拖拉终点Move selection 移动选择rotute selection 旋转选择flip selection 翻转选择3:Set reference 设置参考点Pin1 管脚1 center 中心location 坐标4:Jump 跳转Reference 参考点new location 新坐标x-location x-位置5:View 视图Around point 以点中心design manager 设计管理器status bar状态栏command status 命令状态栏toolbars 工具条main toolbars主工具条customize 定制6:Place 放置arc(center)弧arc(Any angle)尺寸标注? Arc(edge)坐标full circle 大循环full 填充track 铜膜走线string 字符串pad 焊盘via常规keep out 放置布线区域7:Tools 工具Library options 库选项grids 网格snap x 捕获X snap Y 捕获Y component X 元件Xmponent Y 元件Y electrical grid 电气网格range 排列visible kin 可视种类lines 线dots 点measurement 测量单位imperial 英制metric 米制Document options 文档选项layers层singal layers 信号层mechanical layers 机械层masks 面top solder 顶焊层bottom solder 底助焊层top paste 顶层阻焊层Bottom paste 底层阻焊层silkscreen 丝印层top overlayer 顶层丝印层bottom overlayer 底层丝印层others 其他keepout layers 禁止层multi layer multi层Drill guide 钻孔机指南Drill drawing 钻孔机图画System 系统drc errors drc错误connections 连接pad holes 焊盘孔via holes 过孔all on 全部打开all off 全部关闭used on 使用Tools 工具中的preferencesOptions 选项editing options 编辑选项online drc 联机DRC Snap to center 捕获中心extend selection 扩展选择remove Duplio 删除副本confirm golbal 确认全局编辑project locked Object 保护锁定物体autopan options 自动摇景style 风格Adaptive 适应的disable 禁用re-center 在中心fixed sizeJump 固定大小跳转shift accelerate 移动加速shift decelerate 移动减速ballistic 冲击polygon repour 多边形重新覆铜Never 决不threshold 开始always 总是P references 优选项Other 其他rotation ste 90.000 旋转步90.000 interactive routing 交互布线Undo/redo 撤销/重做mode 方式avoid obstacle 避免障碍ignore obstacle忽略障碍push obstacle 推动障碍cursor type 光标类型automaticany remove自动删除环component 元件拖拉connected tracks 已连接的轨迹Display 显示Convert special 转换特殊字符串highlight in full 加亮区网络颜色use net color for 加亮区的网络颜色redraw layer 重画层single layer mode 单一的层方式transparent layer 透明层show 显示pad nets 焊盘网络pad numbers 焊盘数via nets 过孔网络Text points 测试点origin marker 原点坐标status information 状态信息draft thresholds 草稿极限tracks 轨迹string 字符串layer drawing order 层画图规则Colors 颜色Signal layers 信号层internal planes 内电层mechanical layers 机械层system 系统background 背景Default 默认值Primitive type 默认值dlmension 尺寸radius 半径start angle 开始角end angle 末端角locked 锁定的selection 选择Component 元件的properties 属性的designator 元件标号rotation 旋转locks prims 锁原始的font 字体autoposition 自动位置建立PCB中英文档表格对照(PCB)1:View 视图Around point 以点为中心board in 3D pcb3D显示connections 连接show net 显示网络hide component nets 隐藏元件网络toggle units 公/英制转换2:Place 放置Plane settings 网层设置grid size 网格尺寸track width 轨迹宽度hatching style 阴影风格90-degree hatch 90度开口45-degree hatch 45度开口wertical hatch 垂直开口horizontal hatch 水平开口no hatching 没有开口2:T00lS 工具Design rule check 设计规则检查report 报告on-line 在一线routing rules 布线规则Clearance constraints 强制清除max/min width const 强制最大/最小宽度short circuit Constrair 强制短路un-routed net constor 强制解除网络布线maufucturing 手动规则High speed rules 高速规则max/min hole size最大/最小孔进大小layer pains 层对Test point user 定制测试点options 选项create report 创建报告文件create violation创建冲突记录sub-net 子网络目录stop whe? 中止(500)冲突发现internal plane warm 内部电层警告reset error markers 清除错误标志auto placement 自动布局1。

protel99SE中英文菜单对照表I don't want to use a proteinic protean but I don't know EnglishI hope which master will translate the menu bar for meBest answer principle diagram:Miscellaneous Devices. DDBDallas Microprocessor. DDBIntel Databooks. DDBProtel DOS Schematic Libraries. DDBPCB component libraries:Advpcb. DDBThe General IC. DDBMiscellaneous. DDBDiscrete component libraryThe name of the component library and the Chinese and English comparisonAND with the doorCan ANTENNA ANTENNA to be used'dc power supplyBELL, BELL, BELLBVC coaxial cable connectorBRIDEG 1 rectifier bridge (diode)BRIDEG 2 rectifier bridge (integrated block) The BUFFER BUFFERBUZZER BUZZERCAP capacitanceThe CAPACITOR capacitanceThe CAPACITOR POL has polar capacitance CAPVAR adjustable capacitanceCIRCUIT BREAKER a fuseThe coaxial cable of the COAXCON socketCRYSTAL CRYSTAL vibratorThe DB parallel portDIODE DIODEThe "good SCHOTTKY" stabilized DIODEThe name of the variable VARACTOR is a DIODEDPY_3 - SEG 3 ledsDPY_7 - SEG 7 segment LEDDpy_7-seg_dp 7 segment LED (with the decimal point) Company electrolytic capacitorThe FUSE FUSEThe INDUCTOR inductanceINDUCTOR IRON has IRON core inductanceINDUCTOR3 adjustable inductanceJFET N N channel effect tubeJFET P channel field effect tubeLAMP bulbLAMP NEDN electric fluorescent starterLED ledsMETER instrument MICROPHONE MICROPHONE MOSFET MOS tubeMOTOR AC AC MOTORMOTOR SERVO MOTORNAND NAND gateNOR NOR gateThe NOT gateNPN NPNNp-photo photosensitive triode OPAMP op-ampThe OR OR gatePHOTO sensitive diodePNP transistorNPN DAR NPNPNP DAR PNP transistorPOT slider rheostatPelay-dpdt double throw relayRES1.2 resistanceRES3.4 variable resistance RESISTOR BRIDGE? Bridge resistance RESPACK? resistanceSCR thyristorPlug-in? The plugPLUG AC FEMALE three phase AC PLUG The SOCKET? The socketThe SOURCE CURRENT CURRENT SOURCE The SOURCE VOLTAGE VOLTAGE SOURCE SPEAKER SPEAKERSW? switchSW - DPDY? Double pole double throw switchSW - SPST? Single pole single throw switchSW - PB buttonTHERMISTOR electric thermostatTRANS1 transformerTRANS2 adjustable transformerTRIAC? Tri-end bidirectional thyristorTRIODE? triodeVARISTOR VARISTORZENER? Zener diodeDpy_7-seg_dp digital tubeSW - PB switchOther components libraryProtel Dos Schematic 4000 Cmos. LibSeries of CMOS tube integrated block component libraries4013 D flip-flop4027 JK flip-flopProtel Dos Schematic Analog Digital. Lib emulates the Digital integrated block component libraryAD series DAC series series MC seriesThe Protel Dos Schematic comparator.lib compares the amplifier component libraryProtel Dos Shcematic Intel. Lib Intel's 80 series CPU integration block libraryProtel Dos Schematic Linear library555Protel Dos Schemattic Memory Devices libraryProtel Dos Schematic SYnertekProtes Dos Schematic Motorlla. Lib MOTOROLA's component libraryProtes Dos Schematic NEC. Lib NEC's integrated block component libraryProtes Dos Schematic Operationel AmplifersThe Protes Dos Schematic ttl.lib transistor integrated block unit 74 seriesThe Protel Dos Schematic Voltage Regulator. Lib Voltage adjusts the integration block component libraryProtes Dos Schematic Zilog. The Z80 series CPU integrated block component libraries produced by the companyThe component properties dialog is controlled in both English and ChineseThe Lib ref element nameFootprint components encapsulationThe title of Designator componentsThe Part device category or the label valueSchematic Tools main toolbarWriting Tools wired toolbarDrawing Tools for Drawing ToolsPower Objects Power toolbarDigital Objects Digital device toolbarSimulation Sources simulate the source toolbarThe PLD Toolbars image toolbarSchematic diagram common library files:Miscellaneous Devices. DDBDallas Microprocessor. DDBIntel Databooks. DDBProtel DOS Schematic Libraries. DDBPCB component libraries:Advpcb. DDBThe General IC. DDBMiscellaneous. DDBDiscrete component libraryThe name of the component library and the Chinese and English comparisonAND with the doorCan ANTENNA ANTENNA to be used'dc power supplyBELL, BELL, BELLBVC coaxial cable connectorBRIDEG 1 rectifier bridge (diode)BRIDEG 2 rectifier bridge (integrated block) The BUFFER BUFFERBUZZER BUZZERCAP capacitanceThe CAPACITOR capacitanceThe CAPACITOR POL has polar capacitance CAPVAR adjustable capacitanceCIRCUIT BREAKER a fuseThe coaxial cable of the COAXCON socketCRYSTAL CRYSTAL vibratorThe DB parallel portDIODE DIODEThe "good SCHOTTKY" stabilized DIODEThe name of the variable VARACTOR is a DIODEDPY_3 - SEG 3 ledsDPY_7 - SEG 7 segment LEDDpy_7-seg_dp 7 segment LED (with the decimal point) Company electrolytic capacitorThe FUSE FUSEThe INDUCTOR inductanceINDUCTOR IRON has IRON core inductanceINDUCTOR3 adjustable inductanceJFET N N channel effect tubeJFET P channel field effect tubeLAMP bulbLAMP NEDN electric fluorescent starterLED ledsMETER instrument MICROPHONE MICROPHONE MOSFET MOS tubeMOTOR AC AC MOTORMOTOR SERVO MOTORNAND NAND gateNOR NOR gateThe NOT gateNPN NPNNp-photo photosensitive triode OPAMP op-ampThe OR OR gatePHOTO sensitive diodePNP transistorNPN DAR NPNPNP DAR PNP transistorPOT slider rheostatPelay-dpdt double throw relayRES1.2 resistanceRES3.4 variable resistanceRESISTOR BRIDGE? Bridge resistance RESPACK? resistanceSCR thyristorPlug-in? The plugPLUG AC FEMALE three phase AC PLUGThe SOCKET? The socketThe SOURCE CURRENT CURRENT SOURCEThe SOURCE VOLTAGE VOLTAGE SOURCE SPEAKER SPEAKERSW? switchSW - DPDY? Double pole double throw switchSW - SPST? Single pole single throw switchSW - PB buttonTHERMISTOR electric thermostatTRANS1 transformerTRANS2 adjustable transformerTRIAC? Tri-end bidirectional thyristorTRIODE? triodeVARISTOR VARISTORZENER? Zener diodeDpy_7-seg_dp digital tubeSW - PB switchOther components libraryProtel Dos Schematic 4000 Cmos. LibSeries of CMOS tube integrated block component libraries 4013 D flip-flop4027 JK flip-flopProtel Dos Schematic Analog Digital. Lib emulates the Digital integrated block component libraryAD series DAC series series MC seriesThe Protel Dos Schematic comparator.lib compares the amplifier component libraryProtel Dos Shcematic Intel. Lib Intel's 80 series CPU integration block libraryProtel Dos Schematic Linear library555Protel Dos Schemattic Memory Devices.Lib memory component libraryProtel Dos Schematic SYnertekProtes Dos Schematic Motorlla. Lib MOTOROLA's component libraryProtes Dos Schematic NEC. Lib NEC's integrated block component libraryProtes Dos Schematic Operationel AmplifersThe Protes Dos Schematic ttl.lib transistor integrated block unit 74 seriesThe Protel Dos Schematic Voltage Regulator. Lib Voltage adjusts the integration block component libraryProtes Dos Schematic Zilog. The Z80 series CPU integrated block component libraries produced by the companyThe component properties dialog is controlled in both English and ChineseThe Lib ref element nameFootprint components encapsulationThe title of Designator componentsThe Part device category or the label valueSchematic Tools main toolbarWriting Tools wired toolbarDrawing Tools for Drawing ToolsPower Objects Power toolbarDigital Objects Digital device toolbarSimulation Sources simulate the source toolbarThe PLD Toolbars image toolbarSchematic diagram common library files:Miscellaneous Devices. DDBDallas Microprocessor. DDBIntel Databooks. DDBProtel DOS Schematic Libraries. DDBPCB component libraries:Advpcb. DDBThe General IC. DDBMiscellaneous. DDBDiscrete component libraryThe name of the component library and the Chinese and English comparisonAND with the doorCan ANTENNA ANTENNA to be used'dc power supplyBELL, BELL, BELLBVC coaxial cable connectorBRIDEG 1 rectifier bridge (diode)BRIDEG 2 rectifier bridge (integrated block) The BUFFER BUFFERBUZZER BUZZERCAP capacitanceThe CAPACITOR capacitanceThe CAPACITOR POL has polar capacitance CAPVAR adjustable capacitanceCIRCUIT BREAKER a fuseThe coaxial cable of the COAXCON socketCRYSTAL CRYSTAL vibratorThe DB parallel portDIODE DIODEThe "good SCHOTTKY" stabilized DIODEThe name of the variable VARACTOR is a DIODEDPY_3 - SEG 3 ledsDPY_7 - SEG 7 segment LEDDpy_7-seg_dp 7 segment LED (with the decimal point) Company electrolytic capacitorThe FUSE FUSEThe INDUCTOR inductanceINDUCTOR IRON has IRON core inductanceINDUCTOR3 adjustable inductanceJFET N N channel effect tubeJFET P channel field effect tubeLAMP bulbLAMP NEDN electric fluorescent starterLED ledsMETER instrument MICROPHONE MICROPHONE MOSFET MOS tubeMOTOR AC AC MOTORMOTOR SERVO MOTORNAND NAND gateNOR NOR gateThe NOT gateNPN NPNNp-photo photosensitive triode OPAMP op-ampThe OR OR gatePHOTO sensitive diodePNP transistorNPN DAR NPNPNP DAR PNP transistorPOT slider rheostatPelay-dpdt double throw relayRES1.2 resistanceRES3.4 variable resistanceRESISTOR BRIDGE? Bridge resistance RESPACK? resistanceSCR thyristorPlug-in? The plugPLUG AC FEMALE three phase AC PLUGThe SOCKET? The socketThe SOURCE CURRENT CURRENT SOURCEThe SOURCE VOLTAGE VOLTAGE SOURCE SPEAKER SPEAKERSW? switchSW - DPDY? Double pole double throw switchSW - SPST? Single pole single throw switchSW - PB buttonTHERMISTOR electric thermostatTRANS1 transformerTRANS2 adjustable transformerTRIAC? Tri-end bidirectional thyristorTRIODE? triodeVARISTOR VARISTORZENER? Zener diodeDpy_7-seg_dp digital tubeSW - PB switchOther components libraryProtel Dos Schematic 4000 Cmos. LibSeries of CMOS tube integrated block component libraries 4013 D flip-flop4027 JK flip-flopProtel Dos Schematic Analog Digital. Lib emulates the Digital integrated block component libraryAD series DAC series series MC seriesThe Protel Dos Schematic comparator.lib compares the amplifier component libraryProtel Dos Shcematic Intel. Lib Intel's 80 series CPU integration block libraryProtel Dos Schematic Linear library555Protel Dos Schemattic Memory Devices libraryProtel Dos Schematic SYnertekProtes Dos Schematic Motorlla. Lib MOTOROLA's component libraryProtes Dos Schematic NEC. Lib NEC's integrated block component libraryProtes Dos Schematic Operationel AmplifersThe Protes Dos Schematic ttl.lib transistor integrated block unit 74 seriesThe Protel Dos Schematic Voltage Regulator. Lib Voltage adjusts the integration block component libraryProtes Dos Schematic Zilog. The Z80 series CPU integrated block component libraries produced by the companyThe component properties dialog is controlled in both English and ChineseThe Lib ref element nameFootprint components encapsulationThe title of Designator componentsThe Part device category or the label valueSchematic Tools main toolbarWriting Tools wired toolbarDrawing Tools for Drawing ToolsPower Objects Power toolbarDigital Objects Digital device toolbarSimulation Sources simulate the source toolbarThe PLD Toolbars image toolbar。

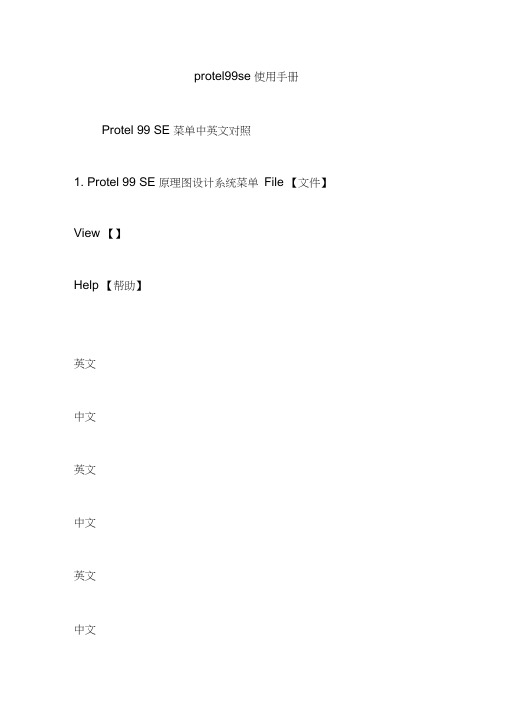

protel99se 使用手册Protel 99 SE 菜单中英文对照1. Protel 99 SE 原理图设计系统菜单File 【文件】View 【】Help 【帮助】英文中文英文中文英文中文英文中文Servers Design MangerCustomize Status Bar PreferencesCommand status Design UtilitiesRun scriptPun process Security2. Protel 99 SE 原理图设计系统菜单①File【文件】②Edit【编辑】③View 【视图】④Place倣置）⑤Design【设计】⑥Tools【工具】⑦ Report 【报File【文件】下子菜单告】英文中文New…新建文档New Design …新建项目Open …打开文档Open Full Project 打开当前项目的文档Close关闭当前文档Close Design 关闭当前项目Import导入…Export导出…Save保存当前文档Save As …文档另存为Save Copy As 当前文档备份Save All保存所有文档Setup Printer 打印设置Print打印当前文档Exit退出ProtelEdit【编辑】下子菜单英文中文Undo撤销本次操作Redo 恢复上次操作Cut剪切Copy复制Paste粘贴Paste Array阵列式粘贴Clear直接清除被选定的对象Find Text …查找文字Replace Text …替换文字Find Next查找下一个Select选择Deselect撤销选择Toggle Selection 选择切换Delete清除（鼠标单击被选定的对象）Change打开属性对话框（鼠标单击被选定的对象）Move移动对象Align排列对象Jump跳转（可跳转到标记或者图纸的原点）Set Location Marks设置标记Increment Part Number 功能单元序号增量变化Export to Spread …生成更详细的元器件清单（XLS 文件）View 【视图】下子菜单英文中文Fit document放大整个文档到窗口Fit All Objects 放大所有对象到窗口Area区域放大Around Point放大微小区域50%缩放50%100% 100%缩放200% 200%缩放400% 400%缩放Zoom In 放大Zoom Out缩小Pan以鼠标处为屏幕中心缩放Refresh刷新Design Manager设计管理器开关Status Bar状态栏开关Command Status命令栏开关Tool Bars工具栏开关View 【视图】下子菜单英文中文Visible Grid可视栅格设置对话框开关Snap Grid捕捉栅格设置对话框开关Electrical Grid电气栅格设置对话框开关Place（放置）下子菜单英文中文Bus放置总线Bus Entry 放置总线入口Part …放置元器件Junction放置连接点Power Port放置电源（地）Wire放置导线Net Lab放置网络标号Port放置I/O 端口Sheet Symbol 放置图纸符号Add Sheet Entry 放置图纸入口Directives放置非ERC 点等Annotation放置字符串Text Frame 放置文本框Drawing Tools绘图工具栏开关Process Container放置过程容器标志Design【设计】下子菜单英文中文更新到PCBBrowse Library打开元器件浏览器Add/Remove Library 添加、删除元器件库Make Project Library 生成项目元器件库Update Parts In Cache更新缓存中的部件Template模板创建网络表Create Sheet From Symbol 由图纸符号创建图纸Create Symbol From Sheet 由图纸创建图纸符号Options … 打开文档属性对话框Tools【工具】下子菜单英文中文ERC…启动电气规则检查Find Component查找元器件Up/Down Hierarchy层次电路切换Complex To Simple将层次电路的复杂式结构转换为简单式结构Annotate …统一修改标号Back Annotate …按文件内容对元器件标号Database Links …使用数据库内容更新原理图Process Containers过程容器Cross Probe 原理图与PCB 间交互查找Select PCB Components 到PCB 查看选定元器件Preferences …打开参数选择对话框Simulate 【】下子菜单PLD【】下子菜单英文中文英文中文RunCompileSourcesSimulateCreate SPICE Net list ConfigureSetup …Toggle pin LOCReport【报告】下子菜单英文中文Selected Pins 查看被选定的引脚Bill of Material生成元器件清单Design Hierarchy生成层次设计表Cross Reference生成交叉参考表Add Port References（Flat）添加端口参考Add Port References（Hierarchical）添加端口参考（层次设计）Remove Port References 清除端口参考Net list Compare生成网络比较表Window 【窗口】下子菜单英文中文TileCascadeTile Horizontally设计系统菜单 ② Edit 【编辑】 ③④Place 【放置】 ⑥Tools 【工具】 ⑦Auto route Tile VerticallyArrange IconsClose All3.Protel 99 SE PCB①File 【文件】View 【视图】⑤Design 【设计】【自动布线】⑧Report ［报告】File【文件】下子菜单英文中文New…新建New Design 新建项目Open …打开文档Open Full Project打开当前项目的文档Close 关闭当前文档Close Design 关闭当前项目Import导入…Export导出…Save保存当前文档Save As …文档另存为Save Copy As当前文档备份Save All保存所有文档CAM Manager …启动CAM 管理器Print Print/Preview 打印/预览Exit退出ProtelEdit【编辑】下子菜单英文中文Undo撤销本次操作Redo 恢复上次操作Cut剪切Copy复制Paste粘贴Paste Special阵列式粘贴Clear直接清除被选定的对象Select选择Deselect撤销选择Query Manager启动查询管理器Delete清除（鼠标单击被选定的对象）Change打开属性对话框（鼠标单击被选定的对象）Move移动对象Origin原点操作Jump跳转Export to Spread生成元器件列表View 【视图】下子菜单英文中文Fit Document缩放显示整个文档Fit Board缩放显示电路板Area区域缩放Around Point缩放显示某点周围的区域Selected Objects缩放显示被选定的对象Zoom In放大Zoom Out缩小Zoom Last按照前次显示的比例显示Pan以鼠标处为屏幕中心缩放Zoom Out缩小Pan 以鼠标处为屏幕中心缩放Refresh刷新Board in 3D3D 显示Design Manager 设计管理器开关Status Bar状态栏开关Command Status命令栏开关Toolbars工具栏开关Connections显示连接Toggle Units单位制切换开关Place（放置）下子菜单英文中文Arc（Center）放置圆弧（以圆心画）Arc（Edge）放置圆弧（以边沿画）Arc(Any Angle)放置圆弧（以角度画）Full Circle放置圆Fill放置填充（矩形）Line放置线条或导线String放置字符串Pad放置焊盘Via放置过孔Interactive Routing 放置铜膜线（导线）Component …放置元器件（封装）Coordinate放置坐标Dimension放置尺寸线Polygon Plane …放置铺铜Split Plane …分裂平面（需要有内层）Keep out放置布线区域Room放置元器件屋Design【设计】下子菜单英文中文Rules …设置布线规则Load Nets …。

protel99se 元件名系表--分立元件库中英文对照原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb分立元件库部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib40.系列CMOS管集成块元件库4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库AD系列 DAC系列 HD系列 MC系列Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库例555Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产的元件库Protes Dos Schematic NEC.lib NEC公司生产的集成块元件库Protes Dos Schematic Operationel Amplifers.lib 运算放大器元件库Protes Dos Schematic TTL.Lib 晶体管集成块元件库 74系列Protel Dos Schematic Voltage Regulator.lib 电压调整集成块元件库Protes Dos Schematic Zilog.Lib 齐格格公司生产的Z80系列CPU集成块元件库元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏Power Objects 电源工具栏Digital Objects 数字器件工具栏Simulation Sources 模拟信号源工具栏PLD Toolbars 映象工具栏做图技巧：从View菜单下的Tool工具栏选项中，把常用的一些浮动工具栏放到桌面上。

protel 99 元件库中英文对照1.电阻固定电阻：RES半导体电阻：RESSEMT电位计；POT变电阻；RVAR可调电阻;res12.电容定值无极性电容；CAP定值有极性电容;CAP半导体电容：CAPSEMI可调电容：CAPVAR3.电感：INDUCTOR4.二极管：DIODE.LIB发光二极管：LED5.三极管 :NPN16.结型场效应管：JFET.lib7.MOS场效应管8.MES场效应管9.继电器：PELAY. LIB10.灯泡:LAMP11.运放:OPAMP12.数码管：DPY_7-SEG_DP (MISCELLANEOUS DEVICES.LIB)13.开关;sw_pb原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddbGeneral IC.ddb Miscellaneous.ddb部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关型号器件名称厂牌备注74系列：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\\输出移位寄存器74LS97 TTL 6位同步二进制乘法器CD系列：：CD4000 双3输入端或非门+单非门 TICD4001 四2输入端或非门 HIT/NSC/TI/GOLCD4002 双4输入端或非门 NSCCD4006 18位串入/串出移位寄存器 NSCCD4007 双互补对加反相器 NSCCD4008 4位超前进位全加器 NSCCD4009 六反相缓冲/变换器 NSCCD4010 六同相缓冲/变换器 NSCCD4011 四2输入端与非门 HIT/TICD4012 双4输入端与非门 NSCCD4013 双主-从D型触发器 FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器 NSCCD4015 双4位串入/并出移位寄存器 TICD4016 四传输门 FSC/TICD4017 十进制计数/分配器 FSC/TI/MOTCD4018 可预制1/N计数器 NSC/MOTCD4019 四与或选择器 PHICD4020 14级串行二进制计数/分频器 FSCCD4021 08位串入/并入-串出移位寄存器 PHI/NSCCD4022 八进制计数/分配器 NSC/MOTCD4023 三3输入端与非门 NSC/MOT/TICD4024 7级二进制串行计数/分频器 NSC/MOT/TICD4025 三3输入端或非门 NSC/MOT/TICD4026 十进制计数/7段译码器 NSC/MOT/TICD4027 双J-K触发器 NSC/MOT/TICD4028 BCD码十进制译码器 NSC/MOT/TICD4029 可预置可逆计数器 NSC/MOT/TICD4030 四异或门 NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器 NSC/MOT/TICD4032 三串行加法器 NSC/TICD4033 十进制计数/7段译码器 NSC/TICD4034 8位通用总线寄存器 NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存 NSC/MOT/TI CD4038 三串行加法器 NSC/TICD4040 12级二进制串行计数/分频器 NSC/MOT/TICD4041 四同相/反相缓冲器 NSC/MOT/TICD4042 四锁存D型触发器 NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环 NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器 NSC/MOT/TICD4048 4输入端可扩展多功能门 NSC/HIT/TICD4049 六反相缓冲/变换器 NSC/HIT/TICD4050 六同相缓冲/变换器 NSC/MOT/TICD4051 八选一模拟开关 NSC/MOT/TICD4052 双4选1模拟开关 NSC/MOT/TICD4053 三组二路模拟开关 NSC/MOT/TICD4054 液晶显示驱动器 NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器 NSC/HIT/TICD4056 液晶显示驱动器 NSC/HIT/TICD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器 NSC/TI/MOTCD4063 四位数字比较器 NSC/HIT/TICD4066 四传输门 NSC/TI/MOTCD4067 16选1模拟开关 NSC/TICD4068 八输入端与非门/与门 NSC/HIT/TICD4069 六反相器 NSC/HIT/TICD4070 四异或门 NSC/HIT/TICD4071 四2输入端或门 NSC/TICD4072 双4输入端或门 NSC/TICD4073 三3输入端与门 NSC/TICD4075 三3输入端或门 NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门 HITCD4078 8输入端或非门/或门CD4081 四2输入端与门 NSC/HIT/TICD4082 双4输入端与门 NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器 NSC/MOT/STCD4094 8位移位存储总线寄存器 NSC/TI/PHICD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器 NSC/MOT/TICD4099 8位可寻址锁存器 NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器 NSC\\TICD40107 双2输入端与非缓冲/驱动器 HAR\\TICD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/***CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD40110 十进制加/减,计数,锁存,译码驱动 STCD40147 10-4线编码器 NSC\\MOTCD40160 可预置BCD加计数器 NSC\\MOTCD40161 可预置4位二进制加计数器 NSC\\MOTCD40162 BCD加法计数器 NSC\\MOTCD40163 4位二进制同步计数器 NSC\\MOTCD40174 六锁存D型触发器 NSC\\TI\\MOTCD40175 四D型触发器 NSC\\TI\\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\\TI CD40193 可预置4位二进制加/减计数器 NSC\\TICD40194 4位并入/串入-并出/串出移位寄存 NSC\\MOT CD40195 4位并入/串入-并出/串出移位寄存 NSC\\MOT CD40208 4×4多端口寄存器CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐)CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。

Protel99se元件库清单1框架结构：分为原理图元件库和PCB元件库两个库,每个库做为一个单独的设计项目1.1 依据元器件种类，原理图元件库包括以下16个库：1 单片机2 集成电路3 TTL74系列4 COMS系列5 二极管、整流器件6 晶体管：包括三极管、场效应管等.7 晶振8 电感、变压器件.9 光电器件：包括发光二极管、数码管等10 接插件：包括排针、条型连接器、防水插头插座等.11 电解电容12 钽电容13 无极性电容14 SMD电阻.15 其他电阻：包括碳膜电阻、水泥电阻、光敏电阻、压敏电阻等16 其他元器件：包括蜂鸣器、电源模块、继电器、电池等1.2 依据元器件种类及封装，PCB元件封装库包括以下11个库：.1 集成电路（直插）.2 集成电路（贴片）.3 电感.4 电容5 电阻6 二极管整流器件.7 光电器件.8 接插件.9 晶体管.10 晶振.11 其他元器件PCB元件库命名规则2.1 集成电路（直插）用DIP-引脚数量+尾缀来表示双列直插封装尾缀有N和W两种,用来表示器件的体宽N为体窄的封装，体宽300mil,引脚间距2.54mmW为体宽的封装, 体宽600mil,引脚间距2.54mm如：DIP-16N表示的是体宽300mil,引脚间距2.54mm的16引脚窄体双列直插封装2.2 集成电路（贴片）用SO-引脚数量+尾缀表示小外形贴片封装尾缀有N、M和W三种,用来表示器件的体宽N为体窄的封装，体宽150mil,引脚间距1.27mmM为介于N和W之间的封装，体宽208mil,引脚间距1.27mmW为体宽的封装, 体宽300mil,引脚间距1.27mm如：SO-16N表示的是体宽150mil，引脚间距1.27mm的16引脚的小外形贴片封装若SO前面跟M则表示为微形封装，体宽118mil,引脚间距0.65mm2.3 电阻2.3.1 SMD贴片电阻命名方法为：封装+R如：1812R表示封装大小为1812的电阻封装2.3.2 碳膜电阻命名方法为：R-封装如：R-AXIAL0.6表示焊盘间距为0.6英寸的电阻封装2.3.3 水泥电阻命名方法为：R-型号如：R-SQP5W表示功率为5W的水泥电阻封装2.4 电容2.4.1 无极性电容和钽电容命名方法为：封装+C如：6032C表示封装为6032的电容封装2.4.2 SMT独石电容命名方法为：RAD+引脚间距如：RAD0.2表示的是引脚间距为200mil的SMT独石电容封装2.4.3 电解电容命名方法为：RB+引脚间距/外径如：RB.2/.4表示引脚间距为200mil, 外径为400mil的电解电容封装2.5 二极管整流器件命名方法按照元件实际封装，其中BAT54和1N4148封装为1N41482.6 晶体管命名方法按照元件实际封装，其中SOT-23Q封装的加了Q以区别集成电路的SOT-23封装，另外几个场效应管为了调用元件不致出错用元件名作为封装名2.7 晶振HC-49S,HC-49U为表贴封装，AT26,AT38为圆柱封装，数字表规格尺寸如：AT26表示外径为2mm，长度为8mm的圆柱封装2.8 电感、变压器件电感封封装采用TDK公司封装2.9 光电器件2.9.1 贴片发光二极管命名方法为封装+D来表示如：0805D表示封装为0805的发光二极管2.9.2 直插发光二极管表示为LED-外径如LED-5表示外径为5mm的直插发光二极管2.9.3 数码管使用器件自有名称命名2.10 接插件2.10.1 SIP+针脚数目+针1脚间距来表示单排插针，引脚间距为两种：2mm，2.54mm如：SIP7-2.54表示针脚间距为2.54mm的7针脚单排插针2.10.2 DIP+针脚数目+针脚间距来表示双排插针，引脚间距为两种：2mm，2.54mm如：DIP10-2.54表示针脚间距为2.54mm的10针脚双排插针2.10.3 其他接插件均按E3命名2.11 其他元器件详见《Protel99se元件库清单》3 SCH元件库命名规则3.1单片机、集成电路、二极管、晶体管、光电器件按照器件自有名称命名3.2 TTL74系列和COMS系列是从网上找的元件库，封装和编码需要在画原理图时重新设定3.3 电阻3.3.1 SMD电阻用阻值命名，后缀加-F表示1%精度，如果一种阻值有不同的封装，则在名称后面加上封装如：3.3-F-1812表示的是精度为1%，封装为1812，阻值为3.3欧的电阻3.3.2 碳膜电阻命名方法为：CR+功率-阻值如：CR2W-150表示的是功率为2W，阻值为150欧的碳膜电阻3.3.3 水泥电阻命名方法为：R+型号-阻值如：R-SQP5W-100表示的是功率为5W，阻值为100欧的水泥电阻3.3.4 保险丝命名方法为：FUSE-规格型号，规格型号后面加G则表示保险管如：FUSE-60V/0.5A表示的是60V,0.5A的保险丝3.4 电容3.4.1 无极性电容用容值来命名，如果一种容值有不同的封装，则在容值后面加上封装。

Protel99SE原理图设计系统菜单及常用工具栏1.Protel99SE原理图设计系统菜单①File（文件）下子菜单New…新建文档New Design…新建项目Open…打开文档Open Full Project打开当前项目的文档Close关闭当前文档Close Design关闭当前项目Import导入…Export导出…Save保存当前文档Save As…文档另存为Save Copy As…当前文档备份Save All保存所有文档Setup Printer…打印设置Print打印当前文档Exit退出Protel②Edit（编辑）下子菜单Undo撤销本次操作Redo恢复上次操作Cut剪切Copy复制Paste粘贴Paste Array…阵列式粘贴Clear直接清除被选定的对象Find Text…查找文字Replace Text…替换文字Find Next…查找下一个Select选择Deselect撤销选择Toggle Selection选择切换Delete清除（鼠标单击被选定的对象）Change打开属性对话框（鼠标单击被选定的对象）Move移动对象Align排列对象Jump跳转（可跳转到标记或者图纸的原点）Set Location Marks设置标记Increment Part Number功能单元序号增量变化Export to Spread…生成更详细的元器件清单（XLS文件）③View(视图)下子菜单Fit document放大整个文档到窗口Fit All Objects放大所有对象到窗口Area区域放大Around Point放大微小区域50%50%缩放100%100%缩放200%200%缩放400%400%缩放Zoom In放大Zoom Out缩小Pan以鼠标处为屏幕中心缩放Refresh刷新Design Manager设计管理器开关Status Bar状态栏开关Command Status命令栏开关ToolBars工具栏开关Visible Grid可视栅格设置对话框开关Snap Grid捕捉栅格设置对话框开关Electrical Grid电气栅格设置对话框开关④Place(放置)下子菜单Bus放置总线Bus Entry放置总线入口Part…放置元器件Junction放置连接点Power Port放置电源（地）Wire放置导线Net Label放置网络标号Port放置I/O端口Sheet Symbol放置图纸符号Add Sheet Entry放置图纸入口Directives放置非ERC点等Annotation放置字符串Text Frame放置文本框Drawing Tools绘图工具栏开关Process Container放置过程容器标志⑤Design（设计）下子菜单Update PCB…更新到PCBBrowse Library…打开元器件浏览器Add/Remove Library…添加、删除元器件库Make Project Library生成项目元器件库Update Parts In Cache更新缓存中的部件Template模板Create Netlist…创建网络表Create Sheet From Symbol由图纸符号创建图纸Create Symbol From Sheet由图纸创建图纸符号Options…打开文档属性对话框⑥Tools（工具）下子菜单ERC…启动电气规则检查Find Component…查找元器件Up/Down Hierarchy层次电路切换Complex To Simple将层次电路的复杂式结构转换为简单式结构Annotate…统一修改标号Back Anotate…按文件内容对元器件标号Database Links…使用数据库内容更新原理图Process Containers过程容器Cross Probe原理图与PCB间交互查找Select PCB Components到PCB查看选定元器件Preferences…打开参数选择对话框⑦Report（报告）下子菜单Selected Pins…查看被选定的引脚Bill of Material生成元器件清单Design Hierarchy生成层次设计表Cross Reference生成交叉参考表Add Port References（Flat）添加端口参考Add Port References(Hierarchical)添加端口参考（层次设计）Remove Port References清除端口参考Netlist Compare…生成网络比较表2.Protel99SE原理图设计系统常用工具栏①画线工具栏如图附录1-1所示，由左至右、由上至下依此为：放置导线、放置总线、放置总线入口、放置网络标号、放置电源（地）、放置元件、放置图纸符号、放置图纸入口、放置端口、放置连接点、放置忽略ERC检查点、放置PCB布线指示。
