建立SCH中英文档对照1:File 文件Import 导出 Export 导入二:Edit1:Edit 编辑Undo 撤销 Redo 重做 Paste Array 阵列粘贴 Clear 清除Find Text 查找字符串 Repalce Text 替换字符串 Find Next 查找下一个2: Select 选择Indside area 区域内 outside area 区域外 All所有的 Net 网络 Connection 连接3: DeSelect 撤销选择4: Change 修改5: Toggle selection 切换选择6: Move 移动Drog 拖拉move 移动move selection 移动选择部分drag selection 拖拉选择部分 Move to Front 移动前面 bring to frint 带到前面 send to back 送到后面 bring to frint of 带到某个前面send to back of 送到某个后面7: Align 排齐Align 排齐Align left 左排齐Align Right 右排齐Center Horizontally 水平队中 Distribute Horizontally 水平均布Align top 顶端对齐 Align bottom 底部对齐Center ventical 垂直对中 diatribute vertically 垂直分布8: JUMP 跳转Jump to eroor marker 跳到错误标记 origin 原点 new location 新坐标 location market标记9: SET location marks 设置位置标记10: Incerment park number 增加部件号11: Export to spread 导出电子表格三:View 视图1: View 视图Fit document 适合文档 Around point 以点为中心 zoom in 放大zoom out 缩小 pan摇景 refresh 刷新 visible grid 可视网格 electrical 电气网格 snap grid 捕获网格2: Place 放置Bus 总线 bus entry 总线入口 part 元件 juncttion 节点power port 电源端口 wire电线 net lable 网络标号 port 端口 sheet symbol sheet 符号 add sheet entry 添加sheet入口3: Directives 标志No erc 不做电气规格检查 probe 探测点 text vector index 测试矢量索引 stimulus 激励 pcb layout pcb设计 annotation 注释 text frame 字符帧4: Drawing tools 绘图工具Arcs 弧 elipses 椭圆 elipses arcs椭圆弧 line 线 round rectangle 圆角矩形 polygoncs 多边形 Beziers 贝尔赛曲线graphic 图形 pie charts 陷饼型 rectangle 矩形5: Process container 过程容器四:Design 视图1: Design 设计Update pcb 更新pcb browse library 元件库浏览 add/remove library 添加/删除原件库 marke project library 生成方案群update parts in cashe 更新缓冲器中的部件2: Template模块Update 更新 set Template name 设置模块文件名 remove current template 删除当前模块3: Creat Netlist创建网络表4: Creat sheet from symbol从符号生成图纸5: Creat symbol from sheet从图纸生成符号6: Option选项Sheet option 选项 Template 模块 file name to template file 没有模块文件 orientation 方向 land scape 风景 portrait 肖像 title blo 标题块 standard 标准 show reference zoom显示参考区域 show template graphic 显示模块图形 Border Grids 网格 snap 捕获 visib 可视 electrical grib 电气网格 enble 可用 grid 网格排列 stand style 标准风格custom width 定制宽度 custom height定制高度X ref 区域数7：Design 设计中的Update pcb选项Synchronization 同步sheet symbol/port connection sheet 符号/端口连接 connectivety 连接net labels and ports global 网络标签和端口全局 only ports and ports global 仅端口全局 append sheet numbers to net 添加sheet数到本地网络assign net to connected cop分配网络到连接的铜 descend into sheet ports 下来到sheet部件 components 元件Update component footprinted 更新元件的封装delete component 删除元件 generate pcbRules according to schematic layout 依照原理图规划指示创建pcb规则 classes 类Genrate component class for all schematic sch 为全部在项目的原理图sheets生成元件类Genrate net class form all busses in project 为全部在项目的总线生成网络类Preview change 预览改变 execute 执行 cancel 取消五:Tools工具1: Tools工具Erc 电气规则检查 up/down hierarchy 变换层次 find component 查找元件 complex to simple 复杂变简单2: Annotate注释Options 选项 all parts 全部部件 reset designators 复位元件的标号 update sheets number only 仅仅更新sheet数字 current sheet only 当前的唯一的sheet ignore selection part 忽略已选择的部件 group parts together if match by 如果匹配合并成部件组 re-annotate method重新注释方法 up then across 向上然后横过 down then across 向下然后横过 across then up 横过然后向上across then down 横过然后向下 advance options 高级选项3: Back Annotate反向注释Up/down hiercrchy 变换层次 complex to simple 复杂变简单4: Database links数据连接5: Process containers过程容器Configure 配置6: Cross probe交叉检索7: Preferences 优选项Pin options 引脚选项 pin name 加注引脚名字 pin number 加注引脚数multi-part suffix muti-部件后缀orcad load options orcad载入选项 codv footprint from/to 复制封装从/到Part filed 部件域 1 auto-juntion 自动-接点 drag orthqonal 画直角 enable in-place editing 启用—放置编辑的 Default powerobject names 默认电源项目名 power gound 是GND的意思signal ground sgnd SGND8: Preferences 中的graphical editing 图形编辑Options 选项Clipboard reference 剪贴板参考 add template to clip 增加模块到剪贴板 convert special string 转换特殊字符串 display printer fonts 显示打印机字体 center of object 物体的中心Objects electrical junction 实体的电气节点 auto zoom 自动缩放singnel/negation 单一的拒绝color options 颜色选项seletion 选项 grid 风格颜色 autopan options 自动摇景选项Auto pan fixed 自动摇景固定跳跃 Auto pan off 自动摇景固定关闭 Auto pan recenter自动摇景回到中心 Cursor/grid options 光标/网格选项 visible 可视网格 line grid 线网格Dot line 点网格 undo/redo 撤销/重做 stack size 层堆大小ignore seletion 忽略选择Defult primitives 默认原始的 primitives tyle 原始的类型all 所有的 wiring 连线 drawing画图directives 指令part fields 部件域sheet symbol fileds sheet符号域 library symbol fields 库部件 others 其他9: Primitives 原始的Arc 弧bus 总线bus entry 总线入口designator 元件标号elliptical arc 椭圆弧eroor marker 错误标记ieee symbolieee符号 image 图像 junction 节点 line 线 net lable 网络标签 part 部件 part fileld1 部件域 1 part type 部件类型pin 引脚 polygon 多边形 port 端口 power object 电源实体 probe 检索 process containe 过程容器六:Siumlate仿真1:Siumlate仿真Run 执行sources 源+5v volts +5vDC 1khz sine wave 1khz 正弦波 1khz pulse 1khz脉冲 create spice netlist 设计层次建立表格库文件（lib）一: Place 放置Pains 管脚 pie charts 馅饼型二: Tools 工具New component 新建文件 remove component 删除元件 rename component 元件重命名add component 添加元件名copy component 复制元件 move component 移动元件 new part 新建文件 remove part 删除元件 next component 下一个元件find component 查找元件description 描述remove duplicates 删除附件 update schematic 更新原理图三: options 选项Preferences 引脚选项 pin name 加注引脚名字 pin number 加注引脚数 alpha 字母 numeric 数字四: Document options 文档选项Setting 设置 stvle 风格 standard 标准 size 大小 show border 显示边界 show Hidden 显示隐藏引脚 custom size 定制大小 use custom size 使用定制大小Border 边界 workspace 工作空间 library options 库选项建立PCB中英文档表格对照1:Edit 编辑Select 选择 off grid pads 不再网格的焊盘 hole size 孔径 toggle selection 取消选择2:Move 移动break track 折断连线 drag track end 拖拉终点Move selection 移动选择 rotute selection 旋转选择 flipselection 翻转选择3:Set reference 设置参考点Pin1 管脚1 center 中心 location 坐标4:Jump 跳转Reference 参考点 new location 新坐标 x-location x-位置5:View 视图Around point 以点中心design manager 设计管理器status bar状态栏 command status 命令状态栏 toolbars 工具条 main toolbars主工具条 customize 定制6:Place 放置arc(center)弧 arc(Any angle)尺寸标注 Arc(edge)坐标 full circle 大循环 full 填充track 铜膜走线 string 字符串 pad 焊盘 via常规 keep out 放置布线区域7:Tools 工具Library options 库选项 grids 网格 snap x 捕获X snap Y 捕获Y component X 元件Xmponent Y 元件Y electrical grid 电气网格 range 排列visible kin 可视种类 lines 线dots 点 measurement 测量单位 imperial 英制 metric 米制Document options 文档选项 layers层 singal layers 信号层 mechanical layers机械层 masks 面 top solder 顶焊层 bottom solder 底助焊层 top paste 顶层阻焊层Bottom paste 底层阻焊层 silkscreen 丝印层 top overlayer 顶层丝印层bottom overlayer 底层丝印层others 其他keepout layers 禁止层 multi layer multi层Drill guide 钻孔机指南 Drill drawing 钻孔机图画System 系统 drc errors drc错误 connections 连接 pad holes 焊盘孔 via holes过孔 all on 全部打开 all off 全部关闭 used on 使用Tools 工具中的 preferencesOptions 选项 editing options 编辑选项 online drc 联机DRC Snap to center 捕获中心 extend selection 扩展选择 remove Duplio 删除副本 confirm golbal 确认全局编辑 project locked Object 保护锁定物体 autopan options 自动摇景 style 风格Adaptive 适应的 disable 禁用 re-center 在中心 fixed size Jump 固定大小跳转shift accelerate 移动加速shift decelerate移动减速 ballistic 冲击 polygon repour 多边形重新覆铜Never 决不 threshold 开始 always 总是P references 优选项Other 其他 rotation ste 旋转步 interactive routing 交互布线Undo/redo 撤销/重做 mode 方式 avoid obstacle 避免障碍ignore obstacle忽略障碍 push obstacle 推动障碍 cursor type 光标类型automaticany remove自动删除环 component 元件拖拉 connected tracks 已连接的轨迹Display 显示Convert special 转换特殊字符串 highlight in full 加亮区网络颜色 use net color for 加亮区的网络颜色 redraw layer 重画层 single layer mode 单一的层方式 transparent layer 透明层 show 显示 pad nets 焊盘网络 pad numbers 焊盘数 via nets 过孔网络Text points 测试点origin marker 原点坐标status information 状态信息 draft thresholds 草稿极限 tracks 轨迹 string 字符串 layer drawing order 层画图规则Colors 颜色Signal layers 信号层 internal planes 内电层 mechanical layers 机械层 system 系统 background 背景Default 默认值Primitive type 默认值 dlmension 尺寸 radius 半径 start angle 开始角 end angle 末端角 locked 锁定的 selection 选择Component 元件的 properties 属性的 designator 元件标号rotation 旋转 locks prims 锁原始的 font 字体 autoposition 自动位置建立PCB中英文档表格对照(PCB)1:View 视图Around point 以点为中心 board in 3D pcb3D显示 connections 连接 show net 显示网络 hide component nets 隐藏元件网络 toggle units 公/英制转换2:Place 放置Plane settings 网层设置grid size 网格尺寸track width 轨迹宽度 hatching style 阴影风格 90-degree hatch 90度开口 45-degree hatch 45度开口 wertical hatch 垂直开口horizontal hatch 水平开口 no hatching 没有开口2:T00lS 工具Design rule check 设计规则检查 report 报告 on-line 在一线routing rules 布线规则Clearance constraints 强制清除 max/min width const 强制最大/最小宽度 short circuitConstrair 强制短路 un-routed net constor 强制解除网络布线maufucturing 手动规则High speed rules 高速规则 max/min hole size最大/最小孔进大小 layer pains 层对Test point user 定制测试点 options 选项 create report 创建报告文件 create violation创建冲突记录 sub-net 子网络目录 stop whe 中止(500)冲突发现 internal plane warm内部电层警告reset error markers 清除错误标志auto placement 自动布局1。

7SEGDISP.lib：七段数码管库。

74xx.Lib：通用74系列数字集成电路库。

BJT.lib：双极型三极管。

BUFFER.lib：缓冲器库。

CAMP.lib：电流放大器库。

CMOS.Lib：CMOS数字集成电路库。

COMPARATOR.lib：比较器库。

CRYSTAL.Lib：石英晶体库。

DIODE.Lib：二极管库。

IGBT.lib：绝缘栅双极性晶体管库。

JFET.Lib：结型场效应晶体管。

MATH.lib：具有各种数学功能的两端口元件库。

MESFET.Lib：砷化镓场效应晶体管库。

MISC.lib：杂元件库。

包括模数、数模和锁相等电路。

MOSFET.Lib：金属氧化物场效应管库。

OPAMP.lib：运算放大器库。

OPTO.lib：光耦器库。

包括4N25。

REGULATOR.lib：稳压电源库。

包括7805、7812、LM317和TL431。

RELAY.Lib：继电器库。

5V、12V等继电器。

SCR.Lib晶闸管库。

Simulation Symbols/Lib：基本仿真元件库。

包括电阻、电容、电感、各种电源等基本仿真器件。

SWITCH.Lib：开关元件库。

TIMER.lib：时基电路库。

包括555和556。

TRANSFORMER.Lib变压器元件库。

TRANSLINE.Lib：传输线元件库。

TRIAC.lib：双向晶闸管库。

TUBE.lib：电子管库。

UJT.lib：单结晶体管库。

PROTEL中英文對照中英文对照1.电阻固定电阻：RES半导体电阻：RESSEMT电位计；POT变电阻；RVAR可调电阻;res1.....2.电容定值无极性电容；CAP定值有极性电容;CAP半导体电容：CAPSEMI可调电容：CAPVAR3.电感：INDUCTOR4.二极管：DIODE.LIB发光二极管：LED5.三极管 :NPN16.结型场效应管：JFET.lib7.MOS场效应管8.MES场效应管9.继电器：PELAY. LIB10.灯泡AMP11.运放:OPAMP12.数码管：DPY_7-SEG_DP (MISCELLANEOUS DEVICES.LIB)13.开关;sw_pb原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib （40.系列CMOS管集成块元件库）4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib（模拟数字式集成块元件库）AD系列 DAC系列 HD系列 MC系列Protel Dos Schematic Comparator.Lib（比较放大器元件库）Protel Dos Shcematic Intel.Lib（INTEL公司生产的80系列CPU集成块元件库）Protel Dos Schematic Linear.lib（线性元件库）例555Protel Dos Schemattic Memory Devices.Lib（内存存储器元件库）Protel Dos Schematic SYnertek.Lib（SY系列集成块元件库）Protes Dos Schematic Motorlla.Lib（摩托罗拉公司生产的元件库）Protes Dos Schematic NEC.lib（NEC公司生产的集成块元件库）Protes Dos Schematic Operationel Amplifers.lib（运算放大器元件库）Protes Dos Schematic TTL.Lib（晶体管集成块元件库 74系列）Protel Dos Schematic Voltage Regulator.lib（电压调整集成块元件库）Protes Dos Schematic Zilog.Lib（齐格格公司生产的Z80系列CPU集成块元件库）元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏部分分立元件库元件名称及中英对照Power Objects 电源工具栏Digital Objects 数字器件工具栏Simulation Sources 模拟信号源工具栏PLD Toolbars 映象工具栏protel99常用元件的电气图形符号和封装形式1.电阻原理图中常用的名称为RES1-RES4；引脚封装形式：AXIAL系列从AXIAL-0.3到AXIAL-1.0，后缀数字代表两焊盘的间距，单位为Kmil.2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）；引脚封装形式：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-5.4.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）5.引脚封装形式：DIODE0.4和DIODE 0.7;引脚封装形式：无极性电容6.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。

Protel 99元件封装列表元件代号封装备注电阻 R AXIAL0.3电阻 R AXIAL0.4电阻 R AXIAL0.5电阻 R AXIAL0.6电阻 R AXIAL0.7电阻 R AXIAL0.8电阻 R AXIAL0.9电阻 R AXIAL1.0电容 C RAD0.1 方型电容电容 C RAD0.2 方型电容电容 C RAD0.3 方型电容电容 C RAD0.4 方型电容电容 C RB.2/.4 电解电容电容 C RB.3/.6 电解电容电容 C RB.4/.8 电解电容电容 C RB.5/1.0 电解电容保险丝FUSE FUSE二极管 D DIODE0.4 IN4148 二极管 D DIODE0.7 IN5408 三极管 Q T0-126三极管Q TO-3 3DD15 三极管Q T0-66 3DD6 三极管Q TO-220 TIP42 电位器VR VR1电位器VR VR2电位器VR VR3电位器VR VR4电位器VR VR5元件代号封装备注插座 CON2 SIP2 2脚插座 CON3 SIP3 3插座 CON4 SIP4 4插座 CON5 SIP5 5插座 CON6 SIP6 6插座 CON16 SIP16 16插座 CON20 SIP20 20整流桥堆D D-37R 1A直角封装整流桥堆D D-38 3A四脚封装整流桥堆D D-44 3A直线封装整流桥堆D D-46 10A四脚封装集成电路U DIP8(S) 贴片式封装集成电路U DIP16(S) 贴片式封装集成电路U DIP8(S) 贴片式封装集成电路U DIP20(D) 贴片式封装集成电路U DIP4 双列直插式集成电路U DIP6 双列直插式集成电路U DIP8 双列直插式集成电路U DIP16 双列直插式集成电路U DIP20 双列直插式集成电路U ZIP-15H TDA7294集成电路U ZIP-11H1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。

Protel 99SE中常用的电子元件封装元件封装电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP (搜索con可找到任何插座)双列直插元件 DIP晶振 XTAL11.标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0 ,一般用AXIAL0.4两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR封装：无极性电容为RAD-0.1到RAD-0.4，一般用RAD0.1有极性电容为RB.2/.4到RB.5/1.0.一般<100uF用用RB.2/.4,100uF-470uF用RB.3/.6,,>470uF用RB.5/1.03.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（注意做PCB时别忘了将封装DIODE 的端口改为A、K） ,一般用DIODE0.44.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。

T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！5、场效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFETN（N沟道增强型管）MOSFETP（P沟道增强型管）引脚封装形式与三极管同。

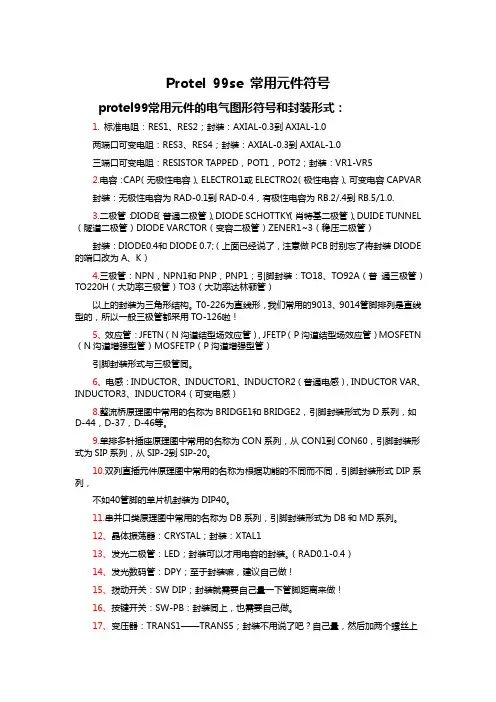

Protel 99se 常用元件符号protel99常用元件的电气图形符号和封装形式：1.标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL （隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE 的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。

T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！5、效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFETN （N沟道增强型管）MOSFETP（P沟道增强型管）引脚封装形式与三极管同。

6、电感：INDUCTOR、INDUCTOR1、INDUCTOR2（普通电感），INDUCTOR VAR、INDUCTOR3、INDUCTOR4（可变电感）8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。

9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。

protel99se一般元件封装形式元件名称/元件所属SCH库/元件封装/元件所属PCB库/RES1/RES2（电阻）Miscellaneous Devices.ddbAXIAL0.3---AXIAL1.00603,0805,1206Advpcb.DdbCAP（电容）Miscellaneous Devices.ddbRAD0.1----RAD0.40603,0805,1206Advpcb.DdbELECTRO1/ELECTRO2（电解电容）Miscellaneous Devices.ddbRB.2/.4----RB.5/1.0Advpcb.DdbPOT1/POT2（电位器）Miscellaneous Devices.ddbVR1----VR5Advpcb.DdbDIODE（二极管）Miscellaneous Devices.ddbDIODE0.4/DIODE0.7Advpcb.DdbNPN /PNP（三极管）Miscellaneous Devices.ddbTO-3,TO-5,TO-18,TO-92A等Advpcb.Ddb电源稳压块(78和79系列)Protel DOSSchematic Libraries.ddbTO-126，TO-220Advpcb.DdbTO-220International Rectifiers.ddbBRIDGE1/BRIDGE2（整流桥）Miscellaneous Devices.ddbD-37，D-44，D-46等International Rectifiers.ddbCON(单排插针座) Miscellaneous Devices.ddbSIP系列Advpcb.DdbDB(双排插针座) Miscellaneous Devices.ddbDB系列Advpcb.Ddb双列直插元件（常见的集成电路芯片）DIP系列Advpcb.Ddbprotel99常用元件的电气图形符号和封装形式：1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR 封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL （隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H （大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。

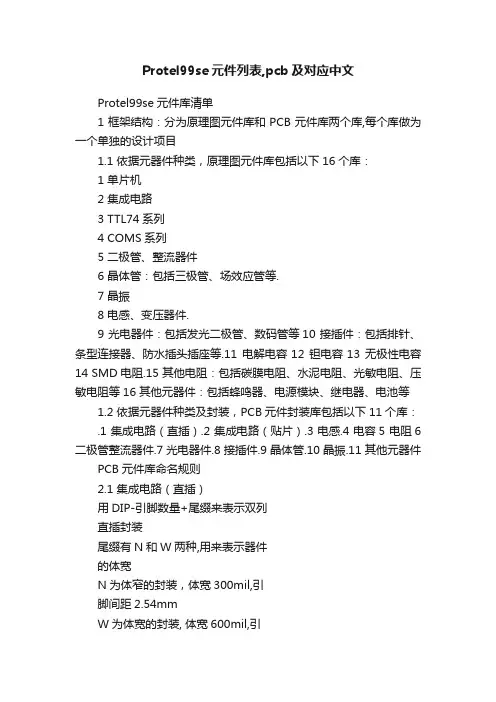

Protel99se元件列表,pcb及对应中文Protel99se元件库清单1框架结构：分为原理图元件库和PCB元件库两个库,每个库做为一个单独的设计项目1.1 依据元器件种类，原理图元件库包括以下16个库：1 单片机2 集成电路3 TTL74系列4 COMS系列5 二极管、整流器件6 晶体管：包括三极管、场效应管等.7 晶振8 电感、变压器件.9 光电器件：包括发光二极管、数码管等10 接插件：包括排针、条型连接器、防水插头插座等.11 电解电容12 钽电容13 无极性电容14 SMD电阻.15 其他电阻：包括碳膜电阻、水泥电阻、光敏电阻、压敏电阻等16 其他元器件：包括蜂鸣器、电源模块、继电器、电池等1.2 依据元器件种类及封装，PCB元件封装库包括以下11个库：.1 集成电路（直插）.2 集成电路（贴片）.3 电感.4 电容5 电阻6 二极管整流器件.7 光电器件.8 接插件.9 晶体管.10 晶振.11 其他元器件PCB元件库命名规则2.1 集成电路（直插）用DIP-引脚数量+尾缀来表示双列直插封装尾缀有N和W两种,用来表示器件的体宽N为体窄的封装，体宽300mil,引脚间距2.54mmW为体宽的封装, 体宽600mil,引脚间距2.54mm如：DIP-16N表示的是体宽300mil, 引脚间距2.54mm的16引脚窄体双列直插封装2.2 集成电路（贴片）用SO-引脚数量+尾缀表示小外形贴片封装尾缀有N、M和W三种,用来表示器件的体宽N为体窄的封装，体宽150mil,引脚间距1.27mmM为介于N和W之间的封装，体宽208mil,引脚间距1.27mmW为体宽的封装, 体宽300mil,引脚间距1.27mm如：SO-16N表示的是体宽150mil，引脚间距1.27mm的16引脚的小外形贴片封装若SO前面跟M则表示为微形封装，体宽118mil,引脚间距0.65mm2.3 电阻2.3.1 SMD贴片电阻命名方法为：封装+R如：1812R表示封装大小为1812 的电阻封装2.3.2 碳膜电阻命名方法为：R-封装如：R-AXIAL0.6表示焊盘间距为0.6英寸的电阻封装2.3.3 水泥电阻命名方法为：R-型号如：R-SQP5W表示功率为5W的水泥电阻封装2.4 电容2.4.1 无极性电容和钽电容命名方法为：封装+C如：6032C表示封装为6032的电容封装2.4.2 SMT独石电容命名方法为：RAD+引脚间距如：RAD0.2表示的是引脚间距为200mil的SMT独石电容封装2.4.3 电解电容命名方法为：RB+引脚间距/外径如：RB.2/.4表示引脚间距为200mil, 外径为400mil的电解电容封装2.5 二极管整流器件命名方法按照元件实际封装，其中BAT54和1N4148封装为1N4148 2.6 晶体管命名方法按照元件实际封装，其中SOT-23Q封装的加了Q以区别集成电路的SOT-23封装，另外几个场效应管为了调用元件不致出错用元件名作为封装名2.7 晶振HC-49S,HC-49U为表贴封装，AT26,AT38为圆柱封装，数字表规格尺寸如：AT26表示外径为2mm，长度为8mm的圆柱封装2.8 电感、变压器件电感封封装采用TDK公司封装2.9 光电器件2.9.1 贴片发光二极管命名方法为封装+D来表示如：0805D表示封装为0805的发光二极管2.9.2 直插发光二极管表示为LED-外径如LED-5表示外径为5mm的直插发光二极管2.9.3 数码管使用器件自有名称命名2.10 接插件2.10.1 SIP+针脚数目+针1脚间距来表示单排插针，引脚间距为两种：2mm，2.54mm如：SIP7-2.54表示针脚间距为2.54mm的7针脚单排插针2.10.2 DIP+针脚数目+针脚间距来表示双排插针，引脚间距为两种：2mm，2.54mm如：DIP10-2.54表示针脚间距为2.54mm的10针脚双排插针2.10.3 其他接插件均按E3命名2.11 其他元器件详见《Protel99se元件库清单》3 SCH元件库命名规则3.1单片机、集成电路、二极管、晶体管、光电器件按照器件自有名称命名3.2 TTL74系列和COMS系列是从网上找的元件库，封装和编码需要在画原理图时重新设定3.3 电阻3.3.1 SMD电阻用阻值命名，后缀加-F表示1%精度，如果一种阻值有不同的封装，则在名称后面加上封装如：3.3-F-1812表示的是精度为1%，封装为1812，阻值为3.3欧的电阻3.3.2 碳膜电阻命名方法为：CR+功率-阻值如：CR2W-150表示的是功率为2W，阻值为150欧的碳膜电阻3.3.3 水泥电阻命名方法为：R+型号-阻值如：R-SQP5W-100表示的是功率为5W，阻值为100欧的水泥电阻3.3.4 保险丝命名方法为：FUSE-规格型号，规格型号后面加G则表示保险管如：FUSE-60V/0.5A表示的是60V,0.5A的保险丝3.4 电容3.4.1 无极性电容用容值来命名，如果一种容值有不同的封装，则在容值后面加上封装。

小编在学习Protel99se的时候，对元器件封装这方面颇感头疼，有幸从网上得到了该文章,拿来分享:元器件封装查询电阻:RES1,RES2,RES3,RES4封装属性为AXIAL系列无极性电容：CAP;封装属性为RAD-0.1到RAD-0.4电解电容:ELECTROI;封装属性为RB.2/.4到RB.5/1.0电位器:P0T1, POT2封装属性为VR-1到VR-5二极管:封装属性为DIODE-0.4（小功率DIODE-0.7（大功率三极管:常见的封装属性为TO-18（普通三极管TO-22（大功率三极管TO-3（大功率达林顿管电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有TO126H和TO126V整流桥:BRIDGE1,BRIDGE2:封装属性为 D 系列（D-44,D-37,D-46电阻:AXIAL0.3-AXIAL0.7 其中0.3-0.7指电阻的长度，一般用AXIAL0.3瓷片电容:RAD0.1-RAD0.3。

其中0.1-0.3指电容大小一般用RAD0.1电解电容:RB.1/.2-RB.4/.8其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF 用RB.3/.6二极管:DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块:DIP8-DIP40,其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603 表示的是封装尺寸与具体阻值没有关系,但封装尺寸与功率有关通常来说如下:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

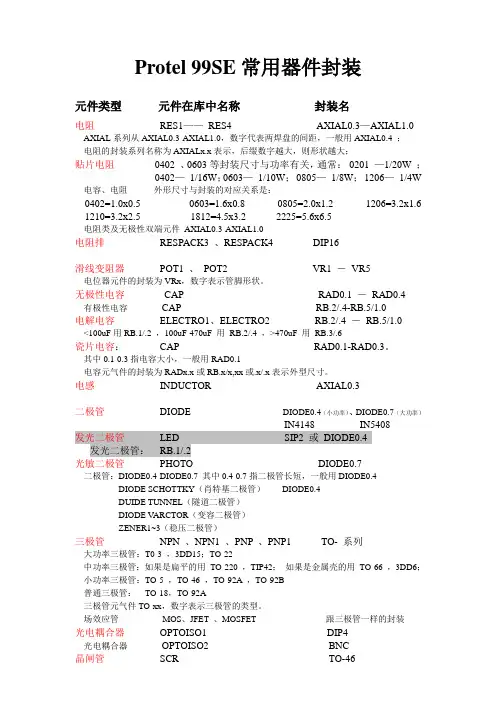

Protel 99SE常用器件封装元件类型元件在库中名称封装名电阻RES1——RES4 AXIAL0.3—AXIAL1.0 AXIAL系列从AXIAL0.3-AXIAL1.0，数字代表两焊盘的间距，一般用AXIAL0.4 ；电阻的封装系列名称为AXIALx.x表示，后缀数字越大，则形状越大；贴片电阻0402 、0603等封装尺寸与功率有关，通常：0201 —1/20W ；0402—1/16W；0603—1/10W；0805—1/8W；1206—1/4W 电容、电阻外形尺寸与封装的对应关系是：0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5电阻类及无极性双端元件AXIAL0.3-AXIAL1.0电阻排RESPACK3 、RESPACK4 DIP16滑线变阻器POT1 、POT2 VR1 －VR5电位器元件的封装为VRx，数字表示管脚形状。

无极性电容CAP RAD0.1 －RAD0.4有极性电容CAP RB.2/.4-RB.5/1.0电解电容ELECTRO1、ELECTRO2 RB.2/.4 －RB.5/1.0<100uF用RB.1/.2 ，100uF-470uF 用RB.2/.4 ，>470uF 用RB.3/.6瓷片电容：CAP RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电容元气件的封装为RADx.x或RB.x/x,xx或.x/.x表示外型尺寸。

电感INDUCTOR AXIAL0.3二极管DIODE DIODE0.4（小功率）、DIODE0.7（大功率）IN4148 IN5408发光二极管LED SIP2 或DIODE0.4 发光二极管：RB.1/.2光敏二极管PHOTO DIODE0.7二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4DIODE SCHOTTKY（肖特基二极管）DIODE0.4DUIDE TUNNEL（隧道二极管）DIODE V ARCTOR（变容二极管）ZENER1~3（稳压二极管）三极管NPN 、NPN1 、PNP 、PNP1 TO- 系列大功率三极管：T0-3 ，3DD15；TO-22中功率三极管：如果是扁平的用TO-220 ，TIP42；如果是金属壳的用TO-66 ，3DD6；小功率三极管：TO-5 ，TO-46 ，TO-92A ，TO-92B普通三极管：TO-18，TO-92A三极管元气件TO-xx，数字表示三极管的类型。

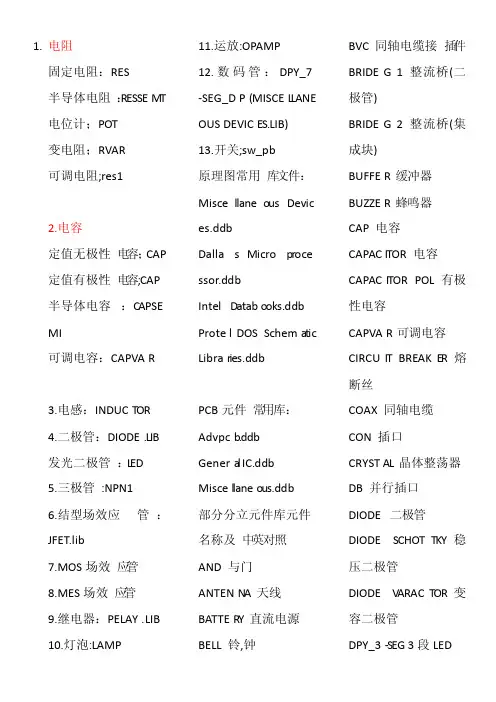

1.电阻固定电阻：RES半导体电阻‎：RESSE‎M T电位计；POT变电阻；RVAR可调电阻;res12.电容定值无极性‎电容；CAP定值有极性‎电容;CAP半导体电容‎：C APSE‎MI可调电容：CAPVA‎R3.电感：INDUC‎T OR4.二极管：DIODE‎.LIB发光二极管‎：L ED5.三极管:NPN16.结型场效应‎管：JFET.lib7.MOS场效‎应管8.MES场效‎应管9.继电器：PELAY‎. LIB10.灯泡:LAMP 11.运放:OPAMP‎12.数码管：DPY_7‎-SEG_D‎P (MISCE‎L LANE‎OUS DEVIC‎ES.LIB)13.开关;sw_pb‎原理图常用‎库文件：Misce‎llane‎o us Devic‎es.ddbDalla‎s Micro‎p roce‎ssor.ddbIntel‎Datab‎o oks.ddbProte‎l DOS Schem‎a ticLibra‎r ies.ddbPCB元件‎常用库：Advpc‎b.ddbGener‎a l IC.ddbMisce‎l lane‎o us.ddb部分分立元件库‎元件名称及‎中英对照AND 与门ANTEN‎N A 天线BATTE‎R Y 直流电源BELL 铃,钟BVC 同轴电缆接‎插件BRIDE‎G1 整流桥(二极管)BRIDE‎G2 整流桥(集成块)BUFFE‎R 缓冲器BUZZE‎R 蜂鸣器CAP 电容CAPAC‎ITOR 电容CAPAC‎ITOR POL 有极性电容‎CAPVA‎R可调电容CIRCU‎IT BREAK‎E R 熔断丝COAX 同轴电缆CON 插口CRYST‎AL 晶体整荡器‎DB 并行插口DIODE‎二极管DIODE‎SCHOT‎T KY 稳压二极管‎DIODE‎V ARAC‎T OR 变容二极管‎DPY_3‎-SEG 3段LED‎DPY_7‎-SEG 7段LED‎DPY_7‎-SEG_D‎P7段LED‎(带小数点) ELECT‎R O 电解电容FUSE 熔断器INDUC‎T OR 电感INDUC‎T OR IRON 带铁芯电感‎INDUC‎T OR3 可调电感JFET N N沟道场效‎应管JFET P P沟道场效‎应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管‎METER‎仪表MICRO‎PHONE‎麦克风MOSFE‎T MOS管MOTOR‎AC 交流电机MOTOR‎SERVO‎伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极‎管NPN-PHOTO‎感光三极管‎OPAMP‎运放OR 或门PHOTO‎感光二极管‎PNP 三极管NPN DAR NPN三极‎管PNP DAR PNP三极‎管POT 滑线变阻器‎PELAY‎-DPDT 双刀双掷继‎电器RES1.2 电阻RES3.4 可变电阻RESIS‎T OR BRIDG‎E ? 桥式电阻RESPA‎C K ?电阻SCR 晶闸管PLUG ?插头PLUG AC FEMAL‎E三相交流插‎头SOCKE‎T ?插座SOURC‎E CURRE‎N T 电流源SOURC‎E VOLTA‎G E 电压源SPEAK‎ER 扬声器SW ?开关SW-DPDY ?双刀双掷开‎关SW-SPST ?单刀单掷开‎关SW-PB 按钮THERM‎ISTOR‎电热调节器‎TRANS‎1变压器TRANS‎2可调变压器‎TRIAC‎?三端双向可‎控硅TRIOD‎E ?三极真空管‎VARIS‎T OR 变阻器ZENER‎?齐纳二极管‎DPY_7‎-SEG_D‎P数码管SW-PB 开关其他元件库‎Prote‎l Dos Schem‎a tic4000 Cmos .Lib （40.系列CMO‎S管集成块‎元件库）4013 D 触发器4027 JK 触发器Prote‎l Dos Schem‎a tic Analo‎g Digit‎a l.Lib（模拟数字式‎集成块元件‎库）AD系列DAC系列‎HD系列MC系列Prote‎l Dos Schem‎a tic Compa‎r ator‎.Lib（比较放大器‎元件库）Prote‎l Dos Shcem‎aticIntel‎.Lib（INTEL‎公司生产的‎80系列C‎P U 集成块‎元件库）Prote‎l Dos Schem‎a tic Linea‎r.lib（线性元件库‎）例555Prote‎l Dos Schem‎a ttic‎Memor‎y Devic‎es.Lib （内存存储器‎元件库）Prote‎l Dos Schem‎a ticSYner‎t ek.Lib（SY系列集‎成块元件库‎）Prote‎s Dos Schem‎a ticMotor‎lla.Lib（摩托罗拉公‎司生产的元‎件库）Prote‎s Dos Schem‎a ticNEC.lib（NEC公司‎生产的集成‎块元件库）Prote‎s Dos Schem‎a ticOpera‎t ione‎l Ampli‎fers.lib（运算放大器‎元件库）Prote‎s Dos Schem‎a ticTTL.Lib（晶体管集成‎块元件库74系列）Prote‎l Dos Schem‎a ticVolta‎g e Regul‎a tor.lib（电压调整集‎成块元件库‎）Prote‎s Dos Schem‎a ticZilog‎.Lib（齐格格公司‎生产的Z8‎0系列CP‎U集成块元‎件库）元件属性对‎话框中英文‎对照Lib ref 元件名称Footp‎r int 器件封装Desig‎n ator‎元件称号Part 器件类别或‎标示值Schem‎a tic T ools‎主工具栏Writi‎n g T ools‎连线工具栏‎Drawi‎n g Tools‎绘图工具栏‎稳压二极管‎ZENER‎DIODE‎肖特基二极‎管SCHOT‎TKY DIODE‎二极管DIODE‎变容二极管‎ V ARIO‎D E三极管TRANS‎ISTOR‎电感INDUC‎T OR磁环EMIFI‎L电阻RESIS‎T OR电容CAPAC‎ITY晶振CRYST‎AL涤纶电容MYLAR‎CAP电解电容ELECT‎CAP 瓷片电容CERAM‎IC CAP安规电容FILM CAP。

Protel99SE常用元件的电气图形符号和封装形式1.电阻：标准电阻：RES1、RES2 封装：AXIAL-0.3到AXIAL-1.0 两端口可变电阻：RES3、RES4 封装：AXIAL-0.3到AXIAL-1.0 三端口可变电阻：RESISTOR TAPPED,POT1,POT2 封装：VR1-VR5 2.电容：CAP(无极性电容)、ELECTOR1或ELECTOR2（极性电容）、可变电容CAPVR 封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0 3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY(肖特基二极管)、DUIDE TUNNEL(隧道二极管)、DIODE V ARCTOR(变容二极管)、ZENER1~3(稳压二极管) 封装：DIODE0.4和DIODE0.7(做PCB时别忘了将DIODE的端口改为A、K) 4.三极管：NPN、NPN1和PNP、PNP1 封装：TO18、TO92A(普通三极管)，TO220H(大（大功率达林顿管）功率三极管)，TO3（大功率达林顿管）以上的封装为三角形结构。

TO-226为直线型，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-226 5.效应管：JFETN(N沟道结型场效应管)，JFETP(P沟道结型场效应管)，MOSFETN(N沟道增强型管) MOSFETP(P沟道增强型管) 引脚封装形式与三极管相同引脚封装形式与三极管相同6.电感：INDUCTOR、INDUCTOR1、INDUCTOR2(普通电感)，INDUCTOR V AR、INDUCTOR3、INDUCTOR4（可变电感）（可变电感）7.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44,D-37,D-46等8.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60,引脚封装形式为SIP 系列，从SIP2到SIP209.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式为DIP系列，比如40管脚的单片机封装为DIP-40系列10.串并口类元件原理图中常用的名称为DB系列，引脚封装形式为DB和MD系列11.晶体振荡器：CRYSTAL 封装:XTAL1 12.发光二极管：LED,封装可以用电容的封装：RAD-0.1到RAD-0.413.发光数码管：DPY 14.拨动开关：SW DIP 封装需要自己量一下管脚距离来做15.按键开关：SW-PB 封装需要自己量一下管脚距离来做16.变压器：TRANS1—TRANS5 Protel99SE原理图库常用的原理图库都在protel DOS schematic Libraries.ddb里序列元件） 此外还有protel DOS schematic 4000 CMOS（4000序列元件）protel DOS schematic Analog digital (A/D,D\A转换元件) protel DOS schematic Comparator(比较器，如LM139之类) protel DOS schematic intel（intel的处理器和接口芯片之类）的处理器和接口芯片之类）。

名称英文名元件库封装封装库电阻 RES AXIAL0.1-1.0无极电容 CAP RAD 0.1-0.4电解电容 ELECTRO RB 0.2/0.4-0.5/1.0二极管 DIODE DIODE0.1-0.7全桥 BRIDGE D-44 D-37 D-46电位器 POT VR-1 VR-5三极管 NPN PNP TO-18 TO-22TO-3 (达林顿) 集成块 PID PID-8 -40晶体振荡器 XTAL1AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC 三端双向可控硅TRIODE 三极真空管VARISTOR 变阻器ZENER 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库AD系列 DAC系列 HD系列 MC系列Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产2楼 wws 发表于：2007-9-4 23:57:13型号功能封装AND与门ANTNNA天线BATTERY电池BELL电铃BNC高频线接插器BUFFER缓冲器BUZZER蜂鸣器COAXPAIR带屏蔽的电缆进线器FUSE1熔断器FUSE2熔断丝GND 地LAMP 电灯METE 表头MICROPHONE 麦克风(话筒)NAND 与非门NEON 氖灯NOR 或非门NOT 非门OPAMP 运算放大器OR 或门PHONEJACKl 耳机插座PHONEJACK2 耳机插座PHONEPLUGl 耳机插头PHONEPLUG2 耳机插头PHONEPLUG3 耳机插头PLUG 电气插头PLUGSOCKET 电气插头RCA 高频线接插器RELAY-SPST 单刀单掷开关继电器RELAY-SPDT 单刀双掷开关继电器RELAY-DPST 双刀单双掷开关继电器RELAY-DPDT 双刀双掷开关继电器SOCKET 电气插座SPEAKER 扬声器SW-SPS 单刀单掷开关SW-SPDT 单刀双掷开关SW-DPST 双刀单掷开关SW-DPDT 双刀双掷开关SW-PB 按键开关SW-6WAY 六路旋钮转换开关SW—12WAY 十二路旋钮转换开关SW-DIP4 双列直插封装四路开关 DIP8SW-DIP8 双列直插封装八路开关 DIPl6VOLTREG 电压变换器TO-220XNOR 异或非门XOR 异或门GND 地VCC 电压螈VDD 电压塬VSS 电压源BRIDGEl 二极管整流电桥BRIDGE2 内封装二极管整电桥BRIDGEDIODE 极管JFET-N N沟道结型场效应管JFET-PLED 发光二极管MOSFET-N1 N沟道金属氧化物半导体场效应管MOSFET-N2 双栅型N沟道金属氧化物半导体场效应管MOSFET-N3 增强型N沟道金属氧化物半导体效应管MOSFET-N4 耗尽型N沟道金属氧化物半导体场效应管MOSFET-PI P沟道金属氧化物半导体场效应管MOSFET-P2 双栅型P沟道金属氧化物半导体场效应管MOSFET-P3 增强型P沟道金属氧化物半导体场效应管MOSFET-P4 耗尽型P沟道金属氧化物半导体场效应管NPN NPN型晶体三极管N-PHOTO NPN型光敏三极管OPT01SO1 光电隔离开关(发光二极管+光敏二极管型) OPTOIS02 光电隔离开关(发光二极管+光敏三极管型) OPTOTRIAC 光电隔离开关(发光二极管+三端可控制硅型) PHOTO 光敏二极管PNP PNP型晶体三极管PNP-PHOTO PNP型光敏三极管SCR 可控硅整流器TRIAC 三端双向可控硅开关TUNNEL 隧道二极管UNLJUNC-N N型单结晶体管UNLJUNC-P P型单结晶体管ZENERI 齐纳二极管ZENER2 齐纳二极管ZENER3 齐纳二极管CAP 无级性电容器CAPVAR 无极性电容器CRYSTAL 石英晶体ELECTR01 有极性电容器ELECTRO2 有极性大电容器INDUCTORI 电感器(线圈)INDUCTOR2 带磁芯电感器(线圈)INDUCTOR3 可调电感器(线圈)INDUCIOR4 带磁芯可调电感器(线圈)POT1 可调电位器(用波浪线表示)POT2 可调电位器(用长矩形表示)RESl 电阻器(用波浪线表示)RES2 电阻器(用长矩形表示)RES3 可调电阻器(用波浪线表示)RES4 可调电阻器(用长矩形表示)RESPACKI 八单元内封装集成电阻器之一(用波浪线表示) DIPl6 RESPACK2 八单元内封装集成电阻器之一(用长矩形表示) DIPl6 RESPACK3 完整的八单元内封装集成电阻器之一(用波浪线表示)DIPl6 RESPACK4 完整的八单元内封装集成电阻器之一(用长矩形表示) DIPl6 TRANSI 带铁芯变压器TRANS2 带铁芯可调变压器TRANS3 不带铁芯可调变压器TRANS4 带铁芯三插头大变压器TRANS5 带铁芯三插头大变压器4PIN 4脚插座 FLY48PIN 8脚插座 IDC816PIN 16脚插座 IDCl620PIN 20脚插座 IDC2026PIN 26脚插座 IDC2634PIN 34脚插座 IDC3440PIN 40脚插座 IDC4050PIN 50脚插座 IDC50DB9 9芯插座 DB9DBl5 15芯插座 DBl5DB25 25芯插座 DB25DB37 37芯插座 DB37原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddb PCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关74系列：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\\输出移位寄存器74LS97 TTL 6位同步二进制乘法器CD系列：：CD4000 双3输入端或非门+单非门 TICD4001 四2输入端或非门 HIT/NSC/TI/GOLCD4002 双4输入端或非门 NSCCD4006 18位串入/串出移位寄存器 NSCCD4007 双互补对加反相器 NSCCD4008 4位超前进位全加器 NSCCD4009 六反相缓冲/变换器 NSCCD4010 六同相缓冲/变换器 NSCCD4011 四2输入端与非门 HIT/TICD4012 双4输入端与非门 NSCCD4013 双主-从D型触发器 FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器 NSCCD4015 双4位串入/并出移位寄存器 TICD4016 四传输门 FSC/TICD4017 十进制计数/分配器 FSC/TI/MOTCD4018 可预制1/N计数器 NSC/MOTCD4019 四与或选择器 PHICD4020 14级串行二进制计数/分频器 FSCCD4021 08位串入/并入-串出移位寄存器 PHI/NSC CD4022 八进制计数/分配器 NSC/MOTCD4023 三3输入端与非门 NSC/MOT/TICD4024 7级二进制串行计数/分频器 NSC/MOT/TICD4025 三3输入端或非门 NSC/MOT/TICD4026 十进制计数/7段译码器 NSC/MOT/TICD4027 双J-K触发器 NSC/MOT/TICD4028 BCD码十进制译码器 NSC/MOT/TICD4029 可预置可逆计数器 NSC/MOT/TICD4030 四异或门 NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器 NSC/MOT/TICD4032 三串行加法器 NSC/TICD4033 十进制计数/7段译码器 NSC/TICD4034 8位通用总线寄存器 NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存 NSC/MOT/TI CD4038 三串行加法器 NSC/TICD4040 12级二进制串行计数/分频器 NSC/MOT/TICD4041 四同相/反相缓冲器 NSC/MOT/TICD4042 四锁存D型触发器 NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环 NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器 NSC/MOT/TICD4048 4输入端可扩展多功能门 NSC/HIT/TICD4049 六反相缓冲/变换器 NSC/HIT/TICD4050 六同相缓冲/变换器 NSC/MOT/TICD4051 八选一模拟开关 NSC/MOT/TICD4052 双4选1模拟开关 NSC/MOT/TICD4053 三组二路模拟开关 NSC/MOT/TICD4054 液晶显示驱动器 NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器 NSC/HIT/TICD4056 液晶显示驱动器 NSC/HIT/TICD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器 NSC/TI/MOTCD4063 四位数字比较器 NSC/HIT/TICD4066 四传输门 NSC/TI/MOTCD4067 16选1模拟开关 NSC/TICD4068 八输入端与非门/与门 NSC/HIT/TICD4069 六反相器 NSC/HIT/TICD4070 四异或门 NSC/HIT/TICD4071 四2输入端或门 NSC/TICD4072 双4输入端或门 NSC/TICD4073 三3输入端与门 NSC/TICD4075 三3输入端或门 NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门 HITCD4078 8输入端或非门/或门CD4081 四2输入端与门 NSC/HIT/TICD4082 双4输入端与门 NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器 NSC/MOT/STCD4094 8位移位存储总线寄存器 NSC/TI/PHICD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器 NSC/MOT/TICD4099 8位可寻址锁存器 NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器 NSC\\TICD40107 双2输入端与非缓冲/驱动器 HAR\\TICD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/***CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD40110 十进制加/减,计数,锁存,译码驱动 STCD40147 10-4线编码器 NSC\\MOTCD40160 可预置BCD加计数器 NSC\\MOTCD40161 可预置4位二进制加计数器 NSC\\MOTCD40162 BCD加法计数器 NSC\\MOTCD40163 4位二进制同步计数器 NSC\\MOTCD40174 六锁存D型触发器 NSC\\TI\\MOTCD40175 四D型触发器 NSC\\TI\\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\\TI CD40193 可预置4位二进制加/减计数器 NSC\\TICD40194 4位并入/串入-并出/串出移位寄存 NSC\\MOTCD40195 4位并入/串入-并出/串出移位寄存 NSC\\MOTCD40208 4×4多端口寄存器型号器件名称厂牌备注CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐)CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。
