使用AltiumDesigner软件制作PCB原理图电路图Altium Designer是一款功能强大、全面的PCB设计软件，可用于制作原理图和电路图。
以下是使用Altium Designer软件制作PCB原理图电路图的步骤和说明。
首先，打开Altium Designer软件并创建一个新的工程。
选择“File”选项，然后点击“New Project”或使用快捷键"Ctrl+N"来创建新项目。
选择“PCB Project”作为新项目的类型，并设置项目的名称和存储位置。
点击“Next”来继续。
接下来，选择“Blank Project”作为项目模板，并点击“Finish”来完成项目创建。
一旦绘制完电路图，可以添加文档选项卡来编写描述电路的文字。
单击工具栏中的“Add Document”按钮，并选择“Document”选项。
在弹出的对话框中，选择“Schematic Template”模板，然后点击“OK”。
在文档选项卡中，可以输入关于电路的详细信息和说明。
完成电路图设计后，可以进行电路模拟和验证。
点击工具栏中的“Simulate”按钮来打开电路模拟器。
设置所需的模拟参数，并运行模拟以评估电路的性能和功能。
当电路图设计完毕并通过模拟验证后，可以生成PCB布局。
点击工具栏中的“Design”按钮，选择“Create/Update PCB Document”来生成PCB布局。
最后，导出PCB布局文件并进行PCB制造。
选择菜单栏中的“File”选项，点击“Fabrication Outputs”和“Assembly Outputs”来导出相应的文件。
根据制造商提供的要求，准备所需的文件和材料，并提交给制造商进行下一步的制造过程。
综上所述，使用Altium Designer软件制作PCB原理图电路图的步骤包括创建新的工程、添加原理图，通过绘制电器元件和电路连接来设计电路图，添加文档选项卡来描述电路信息，进行电路模拟和验证，生成PCB布局并进行调整和修改，最后导出PCB布局文件进行PCB制造。
原理图和 PCB 多通道设计方法目录1.问题描述 (3)2.设计过程 (3)2.1原理图设计 (3)2.2 PCB设计 (4)3.结论与经验 (6)【关键词】：多通道设计1.问题描述设计原理图和 PCB 的过程中，经常会遇到过多幅一模一样的电路，特别是驱动电路。
原理图显得繁复，可读性差；而特别是在设计 PCB，不得不重复布局，重复布线，不仅枯燥乏味而且也容易出错、电路不美观；由于PCB布局一致性差，导致硬件测试时每个部分都要重复测试，耗时又繁琐。
下面就介绍一种专门针对这类电路的设计方法，多通道电路设计，大大提高工作效率，以上问题都可以得到很好的解决。
这里有点类似我们写程序的时候，把一段经常用的代码，封装为一个函数，减少重复劳动增加可读性。
2.设计过程2.1原理图设计首先需要理解何谓多通道设计。
简单的说，多通道设计就是把重复电路的原理图当成一个原件，在另一张原理图里面重复使用。
下面介绍一个例子，在范例里面更便于理解这个概念。
一个有 4 路IGBT驱动电路。
如下图是一路IGBT驱动电路：如果按照常规设计，在原理图里这个相同的电路不得不 copy 4 次，这样电路图必然繁琐，而且原理图和PCB 多通道设计方法3 / 5耗费时间。
下面用多通道设计试试。
把一路IGBT 驱动电路设计好以后保存，然后在同一个工程下面新建一个空原理图。
打开新原理图，在里面做文章。
首先选择 Design/Create Sheet Symbol From Sheet or HDL,激活该命出现对话框，选择需要的驱动电路图，点击ok，出现如下图：把绿色方框图按照需要的次数复制出来，该次我们需要复制三次。
如下图这个绿色块就是驱动电路的替代品了（也可以把他当中一个原件，或者一个函数入口）。
四个驱动电路需要四个绿色块，取名A,B,C,D;分别对应四个驱动电路，将每个驱动电路的net 名称对应好，添加相应的换页符，GND/POWER可以不写。

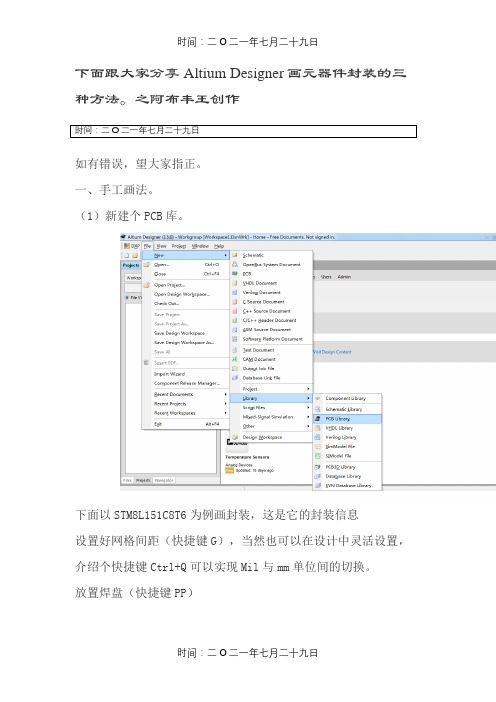

下面跟大家分享Altium Designer画元器件封装的三种方法。
之阿布丰王创作时间：二O二一年七月二十九日如有错误，望大家指正。
一、手工画法。
（1）新建个PCB库。
下面以STM8L151C8T6为例画封装，这是它的封装信息设置好网格间距（快捷键G），当然也可以在设计中灵活设置，介绍个快捷键Ctrl+Q可以实现Mil与mm单位间的切换。
放置焊盘（快捷键PP）按Tab键设置焊盘，Ctrl+Q实现Mil与mm单位的切换，大家根据自己的习惯。
有一点需要特别注意，如果要手工焊接的话，如上图封装信息上的焊盘长度L不克不及完全依照它的封装手册上的设计，一般要比手册上的大1—1.5mm。
这样才干手工焊接。
设置好后就能开始画了。
最后，把丝印层画上，画得完美的话，有的把机械层也画上了。
画完后，一定要用Ctrl+M准确丈量一下自己画的封装的各种尺寸。
二、使用Component Wizard上一种方法画起来往往很慢，而且还要计算很长时间。
下面给大家介绍第二种方法，使用Component Wizard。
Tool—Component Wizard按Next>上面可以选择画很多种类的封装，但没有LQFP的封装，我们选一个QUAD的封装进行演示。
Next>如果要手工焊接的话，仍然需要注意焊盘长度L的问题，加1—1.5MM。
Next>设置第一个焊盘形状和其它焊盘形状。
Next>设置丝印层线宽。
Next>这个看数据手册上的参数进行计算设置Next>选择第一个引脚的位置Next>选择引脚数Next>给封装取名Next>Finish大致就是这样画，最后一定要Ctrl+M进行丈量与调整。
三、使用IPC Compliant Footprint Wizard第二种方法也要进行部分计算，接着给大家介绍一种“懒人方法”，符合IPC封装尺度的都能使用IPC Compliant Footprint WizardTools—IPC Compliant Footprint WizardNext>选择封装形式，有清楚的预览图Next>完全依照数据手册上设置Next>Next>这是设置热焊盘参数，对于一些发热量较大的芯片，底部有散热用的金属热盘，在这里设置它的参数，没有就不必设置了。
DXP原理图及PCB设计简明教程一、创建工程1.1打开软件DXP软件。
选择File->New->Project->PCB Project，点击右键确定创建新工程。
工程建立后。
1.2保存工程将鼠标移至左边竖窗口，PCB_Project1.PrjPCB字样上，点击鼠标右键。
在弹出菜单中选择Save Project。
选择保存路径，例如桌面->LED闪烁灯（新建文件夹）。
按照实际工程修改工程名，即文件名，例如LED闪烁灯。
点击保存。
保存完后，如下图，工程名变为“LED闪烁灯.PrjPCB”。
二、添加原理图及PCB文件2.1 添加原理图文件将鼠标移至左边竖窗口，LED闪烁灯.PrjPCB字样上。
右击打开菜单，选择Add New to project->Schematic，点击后添加原理图文件。
原理图添加完成后。
重复上述步骤，将鼠标移至左边竖窗口，LED闪烁灯.PrjPCB字样上。
右击打开菜单，选择Add New to project->PCB，点击后添加PCB文件。
PCB文件添加后。
将鼠标移至Sheet1.SchDoc字样上，点击鼠标右键，在菜单中选择Save。
若工程已经保存在文件夹LED闪烁灯中，该保存路径会默认选择文件夹LED 闪烁灯中。
然后修改文件名为“LED闪烁灯”，点击保存。
重复上述操作，将鼠标移至PCB1.PcbDoc字样上，点击鼠标右键，在菜单中选择Save。
与保存原理图文件一样，若工程已经保存在文件夹LED闪烁灯中，该保存路径会默认选择文件夹LED闪烁灯中。
然后修改文件名为“LED闪烁灯”，点击保存。
此时，文件创建及保存结束。
可以发现工程名“LED闪烁灯.PrjPcb”后的文件图标变为了红色，此时表明在添加完原理图及PCB文件后，工程需要重新保存。
将鼠标移至“LED闪烁灯.PrjPcb”字样上，点击鼠标右键，在弹出的菜单中选择Save Project即可。
DXP原理图及PCB设计简明教程一、创建工程1.1打开软件DXP软件。
选择File->New->Project->PCB Project，点击右键确定创建新工程。
工程建立后。
1.2保存工程将鼠标移至左边竖窗口，PCB_Project1.PrjPCB字样上，点击鼠标右键。
在弹出菜单中选择Save Project。
选择保存路径，例如桌面->LED闪烁灯（新建文件夹）。
按照实际工程修改工程名，即文件名，例如LED闪烁灯。
点击保存。
保存完后，如下图，工程名变为“LED闪烁灯.PrjPCB”。
二、添加原理图及PCB文件2.1 添加原理图文件将鼠标移至左边竖窗口，LED闪烁灯.PrjPCB字样上。
右击打开菜单，选择Add New to project->Schematic，点击后添加原理图文件。
原理图添加完成后。
重复上述步骤，将鼠标移至左边竖窗口，LED闪烁灯.PrjPCB字样上。
右击打开菜单，选择Add New to project->PCB，点击后添加PCB文件。
PCB文件添加后。
将鼠标移至Sheet1.SchDoc字样上，点击鼠标右键，在菜单中选择Save。
若工程已经保存在文件夹LED闪烁灯中，该保存路径会默认选择文件夹LED 闪烁灯中。
然后修改文件名为“LED闪烁灯”，点击保存。
重复上述操作，将鼠标移至PCB1.PcbDoc字样上，点击鼠标右键，在菜单中选择Save。
与保存原理图文件一样，若工程已经保存在文件夹LED闪烁灯中，该保存路径会默认选择文件夹LED闪烁灯中。
然后修改文件名为“LED闪烁灯”，点击保存。
此时，文件创建及保存结束。
可以发现工程名“LED闪烁灯.PrjPcb”后的文件图标变为了红色，此时表明在添加完原理图及PCB文件后，工程需要重新保存。
将鼠标移至“LED闪烁灯.PrjPcb”字样上，点击鼠标右键，在弹出的菜单中选择Save Project即可。
原理图和PCB多通道设计方法介绍Pk.kong 080827 qq：123175518 设计原理图和PCB的过程中，你是否遇到过多幅一模一样的电路，但是不得不重复设计？原理图显得繁复，可读性差。
而特别是在设计PCB，不得不重复布局，重复布线，不仅枯燥乏味而且也容易出错、或者电路不美观等等。
下面介绍一种专门针对这类电路的设计方法，大大提高工作效率，以上问题都可以得到很好的解决。
这里有点类似我们写程序的时候，把一段经常用的代码，封装为一个函数，减少重复劳动增加可读性。
首选给大家介绍，何谓多通道设计。
简单的说，多通道设计就是把重复电路的原理图当成一个原件，在另一张原理图里面重复使用。
下面介绍一个例子，在范例里面理解这个概念。
一个有16路mos管输出电路。
如下图是一路mos管电路：如果按照常规设计，在原理图里这个相同的电路不得不copy 16次，这样电路图必然巨大无比，而且十分难读。
下面用多通道设计试试。
把单路《mos管》电路设计好以后，咱们保存，然后在同一个工程下面新建一个空原理图。
打开新原理图，在里面做文章。
首先选择place-》sheet syombl。
激活该命令以后，在新原理图下拖动，将出现以绿色块。
如下图这个绿色块就是《mos管》电路的替代品了（也可以把他当中一个原件，或者一个函数入口）。
这个元件究竟是代表那张原理图呢？咱们先双击设置一下，双击出现如下界面：选择左下角filename 的…。
马上弹出choose document to reference界面，在多个电路图（这里只有一个，但很多情况有多个）里面选择你需要那个电路图，点ok。
顺便介绍下filename上面那个栏的designator：repeat(Mos,1,16)。
这个是干嘛的？聪明的你也许能猜到了。
Repeat就是重复mos这个原理图。
重复几次？就是从1-16，就是16次啦。
记住这里一点只能从1开始，不能从0开始。
在我们经常画总线的时候习惯性把总线设置为：0-7或者0-15。
下面跟大家分享Altium Designer 画元器件封装的三种方法。
如有错误，望大家指正。
一、手工画法。
（1）新建个PCB 库。
下面以STM8L151C8T6 为例画封装，这是它的封装信息设置好网格间距（快捷键G），当然也可以在设计中灵活设置，介绍个快捷键Ctrl+Q 可以实现Mil 与mm 单位间的切换。
放置焊盘（快捷键PP）按Tab 键设置焊盘，Ctrl+Q 实现Mil 与mm 单位的切换，大家根据自己的习惯。
有一点需要特别注意，如果要手工焊接的话，如上图封装信息上的焊盘长度L 不能完全按照它的封装手册上的设计，一般要比手册上的大1—1.5mm。
这样才能手工焊接。
设置好后就能开始画了。
最后，把丝印层画上，画得完美的话，有的把机械层也画上了。
画完后，一定要用Ctrl+M 准确测量一下自己画的封装的各种尺寸。
二、使用Component Wizard上一种方法画起来往往很慢，而且还要计算很长时间。
下面给大家介绍第二种方法，使用Component Wizard。
Tool—Component Wizard按Next>上面可以选择画很多种类的封装，但没有LQFP 的封装，我们选一个QUAD 的封装进行演示。
Next>如果要手工焊接的话，仍然需要注意焊盘长度L 的问题，加1—1.5MM。
Next>设置第一个焊盘形状和其它焊盘形状。
Next>设置丝印层线宽。
Next>这个看数据手册上的参数进行计算设置Next>选择第一个引脚的位置Next>选择引脚数Next>给封装取名Next> Finish大致就是这样画，最后一定要Ctrl+M 进行测量与调整。
三、使用IPC Compliant Footprint Wizard第二种方法也要进行部分计算，接着给大家介绍一种“懒人方法”，符合IPC 封装标准的都能使用IPC Compliant Footprint WizardTools—IPC Compliant Footprint WizardNext>选择封装形式，有清楚的预览图Next>完全按照数据手册上设置Next>Next>这是设置热焊盘参数，对于一些发热量较大的芯片，底部有散热用的金属热盘，在这里设置它的参数，没有就不用设置了。
Altium Designer 14原理图与PCB设计本文将介绍《Altium Designer 14原理图与PCB设计》的大纲，提供背景信息和目的。
在本文中，将介绍Altium Designer 14软件的基本原理图与PCB设计功能，并深入探讨其使用方法和技巧。
Altium Designer 14简介原理图设计界面概述元件库管理连接和布线信号捕获和逻辑判别设计规则检查输出文件生成PCB设计界面概述元件布局和走线层次设计和分层规划信号完整性与电磁兼容性考虑设计规则检查输出文件生成实例分析原理图设计实例PCB设计实例注意事项和常见问题解答结论Altium Designer 14是一款专业的电子设计自动化工具，广泛应用于电子工程师和PCB设计师的原理图与PCB设计过程中。
在本文中，我们将重点介绍Altium Designer 14软件中原理图与PCB设计的相关功能和特点，以帮助读者更好地理解和使用该软件。
本文的目的旨在提供关于《Altium Designer14原理图与PCB设计》的详细大纲，以引导读者逐步研究和掌握使用Altium Designer 14进行原理图与PCB设计的基本知识和技能。
通过阅读本文，读者将了解到Altium Designer 14软件在电子设计中的核心功能和应用方法，并能够应用这些知识进行实际工程项目的设计和开发工作。
概述Altium Designer 14的主要功能和特点，如原理图设计、PCB设计、仿真等本文档为使用Altium Designer 14进行原理图与PCB设计提供指南。
其中包括软件界面介绍、操作步骤、常见问题解答等内容。
Altium Designer 14是一款强大的电子设计自动化软件，为电路原理图和PCB设计提供了全面的支持。
下面是软件界面的主要组成部分：工具栏：包含了常用的工具和命令，可以快速访问并执行相应的操作。
项目导航器：显示当前项目的文件结构和层次关系，方便管理和导航文件。
下面跟大家分享Altium Designer画元器件封装的三种方法。
如有错误，望大家指正。
一、手工画法。
（1）新建个PCB库。
下面以STM8L151C8T6为例画封装，这是它的封装信息设置好网格间距（快捷键G），当然也可以在设计中灵活设置，介绍个快捷键Ctrl+Q可以实现Mil与mm 单位间的切换。
放置焊盘（快捷键PP）按Tab键设置焊盘，Ctrl+Q实现Mil与mm单位的切换，大家根据自己的习惯。
有一点需要特别注意，如果要手工焊接的话，如上图封装信息上的焊盘长度L不能完全按照它的封装手册上的设计，一般要比手册上的大1—1.5mm。
这样才能手工焊接。
设置好后就能开始画了。
最后，把丝印层画上，画得完美的话，有的把机械层也画上了。
画完后，一定要用Ctrl+M准确测量一下自己画的封装的各种尺寸。
二、使用Component Wizard上一种方法画起来往往很慢，而且还要计算很长时间。
下面给大家介绍第二种方法，使用Component Wizard。
Tool—Component Wizard按Next>上面可以选择画很多种类的封装，但没有LQFP的封装，我们选一个QUAD的封装进行演示。
Next>如果要手工焊接的话，仍然需要注意焊盘长度L的问题，加1—1.5MM。
Next>设置第一个焊盘形状和其它焊盘形状。
Next>设置丝印层线宽。
Next>这个看数据手册上的参数进行计算设置Next>选择第一个引脚的位置Next>选择引脚数Next>给封装取名Next>Finish大致就是这样画，最后一定要Ctrl+M进行测量与调整。
三、使用IPC Compliant Footprint Wizard第二种方法也要进行部分计算，接着给大家介绍一种“懒人方法”，符合IPC封装标准的都能使用IPC Compliant Footprint WizardTools—IPC Compliant Footprint WizardNext>选择封装形式，有清楚的预览图Next>完全按照数据手册上设置Next>Next>这是设置热焊盘参数，对于一些发热量较大的芯片，底部有散热用的金属热盘，在这里设置它的参数，没有就不用设置了。
原理图转PCB布线，首先需要画PCB库，文件名字叫PcbLib1.Pcblib 以下为详细步骤：
1,建立工程文件，点击
File--New—Project—PCB_ Project
然后点击保存工程，点击
File-Save Project As
2,建立库文件，点击
File--New—Library—PCB Library
然后点击保存文件File-Save
3，调出PCB库操作面板，此步骤可以查看很多元件封装，有些人因为没调节好面板，导致只看到一个元件封装，首先打开PCB库
VIEW(查看)--Workspace Panels(工作面板)--PCB--PCB Library
正常如果建了很多元件封装，我们就可以看到一串列表，如下图
下面以画一个电阻为列
首先看一下画工具，顶部那一行，如图，我们画图需要的工具都是从这里取的
这个是我们要画的电阻，
首先点一下鼠标斜线那个工具，再图纸上画一个长方形
然后放置引脚，鼠标点一下焊盘工具，在左右两边放下，,就完成了一个电阻封装
接着可以给元件名字，双击左边的名字即可
还可以添加还要画的其他元件，操作Tools—New B lank Component
然后有些人发现放置不到中间位置，其实没设置好捕捉，
打开Tools—Library Options，Snap Grid数据设置小一点就可以了。
第9章制作元件封装在前面介绍元件封装时，都是使用Altium Designer系统自带的元件封装。
但是对于经常使用而元件封装库里又找不到的元件封装，或者系统元件库没有的其他封装，就需要使用元件封装编辑器来制作一个新的元件封装。
在本章中，主要介绍使用PCBLIB制作元件封装的两种方法，即手工方法和利用向导(Wizard)方法。
9.1 元件封装编辑器9.1.1 启动元件封装编辑器在制作元件封装之前，首先需要启动元件封装编辑器。
Altium Designer的元件封装库编辑服务器的启动步骤如下：1)执行菜单命令File→New→Library→PCB Library，就可以启动元件封装编辑器，如图9-1所示。
PCB Lib放置工具栏元件编辑界面图9-1 元件封装编辑器界面2)将元件封装库保存起来，元件封装库文件的后缀名为.PcbLib，系统默认的文件名为PcbLib1.PcbLib，保存时可以换名保存。
然后就可以进行元件封装的编辑制作。
也可以直接在项目中创建一个新的元件封装库，只要选择项目文件，从右键快捷菜单中284285 执行Add New to Project →PCB Library 命令，系统就会为所选择的项目创建一个新的元件封装库。
9.1.2 元件封装编辑器介绍PCB 元件封装编辑器的界面和PCB 编辑器比较类似。
下面简单地介绍一下PCB 元件封装编辑器的组成及其界面的管理，使用户对元件封装编辑器有一个简单的了解。
图9-1所示是PCB 元件封装编辑器的编辑界面，从图中可以看出，整个编辑器可以分为以下几个部分。
(1)主菜单PCB 元件的主菜单主要是给设计人员提供编辑、绘图命令，以便于创建一个新元件。
(2)元件编辑界面(Components Editor Panel)元件编辑界面主要用于创建一个新元件，将元件放置到PCB 工作平面上，用于更新PCB 元件库、添加或删除元件库中的元件等各项操作。
(3)PCB Lib 标准工具栏 PCB Lib 标准工具栏为用户提供了各种图标操作方式，可以让用户方便、快捷地执行命令和各项功能，如打印、存盘等。
