综合布线系统的组成

综合布线系统的各个组成介绍与分析综合布线系统由6个子系统组成，包括工作区子系统、水平区子系统、管理间子系统、垂直干线子系统、设备间子系统及建筑群子系统。

由于采用星型结构，任何一个子系统都可独立地接入综合布线中.因此,系统易于扩充,布线易于重新组合，也便于查找和排除故障。

1。

工作区子系统工作区指放置应用系统终端设备的地方。

综合布线一般以10M2的面积称为一个工作区.工作区子系统是一个可以独立设置终端设备的区域，该子系统包括水平配线系统的信息插座、连接信息插座和终端设备的跳线以及适配器.工作区的服务面积一般可按5~10平方米估算，工作区内信息点的数量根据相应的设计等级要求设置。

工作区的每个信息插座都应该支持电话机、数据终端、计算机及监视器等终端设备，同时，为了便于管理和识别，有些厂家的信息插座做成多种颜色：黑、白、红、蓝、绿、黄,这些颜色的设置应符合TIA/EIA606标准。

2.水平区子系统水平区子系统应由工作区用的信息插座，楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成.一般情况，水平电缆应采用4对双绞线电缆。

在水平子系统有高速率应用的场合,应采用光缆，即光纤到桌面。

水平子系统根据整个综合布线系统的要求，应在二级交接间、交接间或设备间的配线设备上进行连接，以构成电话、数据、电视系统和监视系统，并方便地进行管理。

水平子系统的电缆长度应小于90米，信息插座应在内部做固定线连接.3.垂直干线子系统垂直干线子系统应由设备间的配线设备和跳线以及设备间至各楼层分配线间的连接电缆组成。

在确定垂直子系统所需要的电缆总对数之前，必须确定电缆中话音和数据信号的共享原则.对于基本型每个工作区可选定2对，对于增强型每个工作区可选定3对双绞线,对于综合型每个工作区可在基本型或增强型的基础上增设光缆系统。

如果设备间与计算机机房处于不同的地点,而且需要把语音电缆连至设备间，把数据电缆连至计算机机房，则应在设计中选取不同的干线电缆或干线电缆的不同部分来分别满足不同路由语音和数据的需要。

综合布线知识点范文综合布线是指将局域网的各种网络设备连接起来并提供稳定和高效的数据传输的技术和方法。

在现代企业和家庭网络中，综合布线是建立可靠和高速网络连接的基础，它不仅影响到网络的性能和可靠性，还关系到日常办公和生活的顺利进行。

综合布线的知识点如下：1.布线系统的组成部分：综合布线系统一般由布线井、线缆、插座、配线架、交换机等组成。

布线井用于集中管理和分配线缆，线缆用于传输信号，插座用于连接设备，配线架用于组织和管理线缆，交换机用于连接网络设备。

2.布线的分类：3.线缆的种类：常见的线缆种类包括双绞线、光纤和同轴电缆等。

双绞线是最常用的线缆类型，可以分为屏蔽双绞线（STP）和无屏蔽双绞线（UTP）。

光纤具有高速、大带宽和抗干扰能力强的优点，适用于长距离传输。

同轴电缆一般用于电视信号的传输。

4.线缆的规格和等级：线缆通常有不同的规格和等级，如Cat 5、Cat 6、Cat 6A等。

这些规格和等级决定了线缆的传输能力和传输距离。

通常情况下，规格越高、等级越好的线缆能够提供更高的传输速度和更远的传输距离。

5.线缆的敷设方式：线缆可以通过不同的敷设方式进行安装，如架空敷设、地下敷设和隧道敷设等。

敷设方式的选择取决于具体的应用场景和建筑环境。

6.线缆的连接方式：线缆的连接方式一般有两种：直接连接和交叉连接。

直接连接适用于将终端设备连接到配线架上，而交叉连接则适用于将不同的配线架或交换机进行连接。

7.布线系统的管理和维护：8.综合布线的标准：综合布线是构建现代化企业和家庭网络的关键技术之一，它对于保持网络的高性能和高可靠性至关重要。

掌握综合布线的知识点，能够有效地规划、设计和维护网络，提供高速、稳定和安全的数据传输服务。

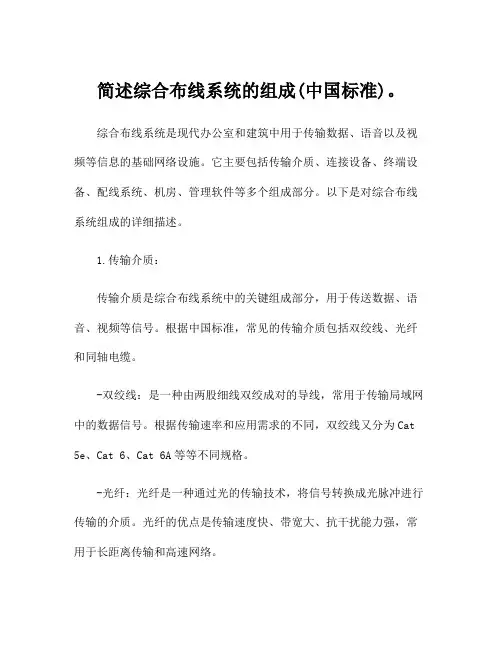

简述综合布线系统的组成(中国标准)。

综合布线系统是现代办公室和建筑中用于传输数据、语音以及视频等信息的基础网络设施。

它主要包括传输介质、连接设备、终端设备、配线系统、机房、管理软件等多个组成部分。

以下是对综合布线系统组成的详细描述。

1.传输介质：传输介质是综合布线系统中的关键组成部分，用于传送数据、语音、视频等信号。

根据中国标准，常见的传输介质包括双绞线、光纤和同轴电缆。

-双绞线：是一种由两股细线双绞成对的导线，常用于传输局域网中的数据信号。

根据传输速率和应用需求的不同，双绞线又分为Cat 5e、Cat 6、Cat 6A等等不同规格。

-光纤：光纤是一种通过光的传输技术，将信号转换成光脉冲进行传输的介质。

光纤的优点是传输速度快、带宽大、抗干扰能力强，常用于长距离传输和高速网络。

-同轴电缆：同轴电缆是一种具有同心圆形结构的电缆，常用于传输电视信号和宽带数据。

它的优点是抗干扰能力强，组网较灵活，但传输速率相对较低。

2.连接设备：连接设备包括交换机、路由器、光纤收发器等，用于实现数据传输和网络连接。

交换机是综合布线系统中最常见的连接设备，用于管理和转发数据，将数据从一个端口发送到另一个端口。

路由器是用于连接不同网络之间的设备，负责将数据传输到目标网络。

3.终端设备：终端设备是使用综合布线系统的最终用户设备，例如电脑、电话、IP摄像头、打印机等。

终端设备通过连接到综合布线系统，可以实现数据传输、语音通话、视频监控等功能。

4.配线系统：配线系统是综合布线系统中用于传输信号的物理结构，包括水平配线子系统和垂直配线子系统。

-水平配线子系统：水平配线子系统是连接用户终端设备到机房的配线系统，一般由水平配线区、水平配线电缆、水平配线面板、水平配线连接线等组成。

水平配线区域通常位于各个楼层的电信机房或楼层配线间。

-垂直配线子系统：垂直配线子系统是连接水平配线子系统与机房的配线系统，一般由垂直配线区、主干电缆、多媒体主干电缆、垂直配线电缆、垂直配线面板等组成。

综合布线系统概述综合布线系统（Structured Cabling System）是一种将各种信息技术设备互联的基础设施，用于传输数据、语音、视频等各种信号。

它是现代建筑中的重要组成部分，负责将不同设备和网络连接在一起，为企业和机构提供高效、可靠、安全的通信和信息交流环境。

综合布线系统主要由光纤、铜缆、连接器、机柜、配线架等组成。

光纤是传输速度快、容量大、抗干扰能力强的一种传输介质，常用于长距离传输和高速网络环境。

铜缆则适用于较短距离的局域网连接，成本较低且安装方便。

连接器是将各种电缆连接到设备或其他电缆上的接头，常见的有光纤连接器、RJ45连接器等。

综合布线系统的基础设施包括机柜和配线架。

机柜是安装各种服务器、交换机等设备的架子，有不同的尺寸和规格可供选择。

配线架是安装和管理各种电缆的框架，用于实现信号的分配和管理。

配线架一般分为水平配线架和垂直配线架，分别用于接入终端设备和连接机柜。

1.数据传输：综合布线系统能够传输各种数据，包括互联网、局域网和广域网等，为用户提供高速、可靠的数据传输服务。

它可以支持各种网络协议和应用，如以太网、光纤通信、VoIP等。

3.视频传输：综合布线系统可以支持安全监控系统、视频会议系统和多媒体展示系统等，实现高清视频信号的传输和监控。

4.网络管理：综合布线系统可以简化网络管理工作，提高网络的可扩展性和可维护性。

通过集中管理和监控，可以快速定位和解决网络问题，降低维护成本。

5.灵活性和可升级性：综合布线系统具有良好的灵活性和可升级性，可以适应不同环境和应用的需求。

当公司扩大规模或需要更高的网络带宽时，可以方便地增加新的设备和电缆，而不需要重新布线，节省了时间和成本。

综合布线系统的设计和安装需要考虑许多因素。

首先，需要根据建筑物的不同区域和用途进行分区，确定每个区域的布线需求和网络容量。

其次，需要根据实际需求选择合适的传输介质和连接器，同时考虑未来的扩展需求。

然后，需要根据标准和规范进行布线设计，包括电缆路径、电缆长度和电缆保护等。

任务2、综合布线系统的7大组成部分(2课时)欢迎交流/P5-P9【教学知识点】1.工作区子系统2.水平子系统3.垂直子系统4.管理间子系统5.设备间子系统6.进线间子系统7.建筑群子系统【重点】水平子系统1.工作区子系统工作区子系统又称为服务区子系统,它是由跳线与信息插座所连接的设备组成。

其中信息插座包括墙面型、地面型、桌面型等，常用的终端设备包括计算机、电话机、传真机、报警探头、摄像机、监视器、各种传感器件、音响设备等。

2.水平子系统水平子系统在GB50311国家标准中称为配线子系统，以往资料中也称水平干线子系统。

水平子系统应由工作区信息插座模块、模块到楼层管理间连接缆线、配线架、跳线等组成。

3.垂直子系统垂直子系统在GB50311国家标准中称为干线子系统，提供建筑物的干线电缆，负责连接管理间子系统到设备间子系统，实现主配线架与中间配线架的连接。

4.管理间子系统管理间子系统也称为电信间或者配线间，一般设置在每个楼层的中间位置。

5.设备间子系统设备间在实际应用中一般称为网络中心或者机房。

是在每栋建筑物适当地点进行网络管理和信息交换的场地。

6.进线间子系统进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。

7.建筑群子系统建筑群子系统也称为楼宇子系统，主要实现楼与楼之间的通信连接，一般采用光缆并配置相应设备，它支持楼宇之间通信所需的硬件，包括缆线、端接设备和电气保护装置。

【配套习题】1.综合布线系统的七个子系统包括哪些？工作区子系统、水平子系统、垂直子系统、管理间、设备间、建筑群子系统、进线间。

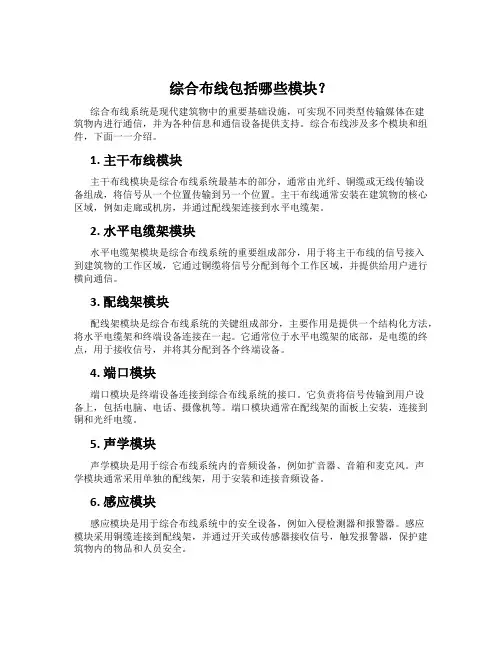

综合布线包括哪些模块？综合布线系统是现代建筑物中的重要基础设施，可实现不同类型传输媒体在建筑物内进行通信，并为各种信息和通信设备提供支持。

综合布线涉及多个模块和组件，下面一一介绍。

1. 主干布线模块主干布线模块是综合布线系统最基本的部分，通常由光纤、铜缆或无线传输设备组成，将信号从一个位置传输到另一个位置。

主干布线通常安装在建筑物的核心区域，例如走廊或机房，并通过配线架连接到水平电缆架。

2. 水平电缆架模块水平电缆架模块是综合布线系统的重要组成部分，用于将主干布线的信号接入到建筑物的工作区域，它通过铜缆将信号分配到每个工作区域，并提供给用户进行横向通信。

3. 配线架模块配线架模块是综合布线系统的关键组成部分，主要作用是提供一个结构化方法，将水平电缆架和终端设备连接在一起。

它通常位于水平电缆架的底部，是电缆的终点，用于接收信号，并将其分配到各个终端设备。

4. 端口模块端口模块是终端设备连接到综合布线系统的接口。

它负责将信号传输到用户设备上，包括电脑、电话、摄像机等。

端口模块通常在配线架的面板上安装，连接到铜和光纤电缆。

5. 声学模块声学模块是用于综合布线系统内的音频设备，例如扩音器、音箱和麦克风。

声学模块通常采用单独的配线架，用于安装和连接音频设备。

6. 感应模块感应模块是用于综合布线系统中的安全设备，例如入侵检测器和报警器。

感应模块采用铜缆连接到配线架，并通过开关或传感器接收信号，触发报警器，保护建筑物内的物品和人员安全。

7. 信号调制模块信号调制模块是用于综合布线系统中的视频设备，例如监视摄像机和视频解码器。

信号调制模块通常采用光缆或铜缆连接到配线架，并将视频信号传输到中心位置的视频监视设备上。

8. 电源模块电源模块是综合布线系统的核心组成部分，为整个系统提供能量，并确保设备的正常运行。

电源模块通常位于建筑物的回流室内，为各种设备提供电能。

总之，综合布线系统是建筑物内的主要通信基础设施之一。

以上述的八种模块组成了一个完整的综合布线系统，并支持各种信息和通信设备。

智能家居综合布线系统组成及解决方案随着物联网的兴起，越来越多的人开始关注智能家居系统。

智能家居系统可以使家庭更加舒适、便捷、安全等，同时还可以提高家庭的能源利用效率、减少浪费，达到节能的目的。

智能家居系统实现的关键之一，是智能家居综合布线系统。

本文将从系统组成和解决方案两个方面探讨智能家居综合布线系统。

一、系统组成智能家居综合布线系统包括六个基本组成部分：中央控制设备、智能终端设备、传输介质、光纤光源、布线系统和配套软件。

1.中央控制设备：这是智能家居系统的“大脑”，主要是负责处理来自各个智能终端设备的信号，实现智能家居的功能。

中央控制设备一般采用微型电脑、控制器等高性能处理器件，可以对家庭各处的智能终端设备进行统一控制。

2.智能终端设备：智能家居系统中的所有智能设备都称为智能终端设备，主要包括灯具、窗帘、空调、电视等各种家居设备。

这些家庭设备都需要配备智能化电子控制器，用于与中央控制设备进行通信。

通过与中央控制设备的通信，智能终端设备可以接收信号下达控制指令，从而实现家庭智能化控制。

3.传输介质：信息传输是智能家居综合布线系统的重要组成部分，传输介质主要是指网络传输介质。

以太网、蓝牙、WIFI等技术都可以作为智能家居系统的传输介质。

传输介质的选择应根据实际家庭需求和通信距离来进行评估和选择。

4.光纤光源：在智能家居综合布线系统中，光纤光源是一个重要的组成部分。

光纤光源可以为家庭带来更快、更高效、更稳定的数据传输和通讯，保证了智能家居系统的稳定性和可靠性。

5.布线系统：智能家居系统中的布线系统主要用于智能家居综合布线，通过连接各种智能设备，实现家庭智能化控制。

布线系统应该根据不同的家庭需求进行设计和方案选择。

6.配套软件：智能家居系统配套软件是智能家居系统的重要组成部分，主要用于中央控制设备的操作和管理。

这个配套软件可以与智能家居终端设备进行通信，实现家庭智能化控制。

二、解决方案智能家居综合布线系统解决方案，应基于实际家庭需求进行设计和选择。

综合布线包含什么内容综合布线是指在建筑物内部，通过一系列的电缆、连接器和配件，将各种信息传输设备（如计算机、电话、摄像头等）连接起来，从而实现信息的传输和共享。

综合布线系统通常包括水平布线和垂直布线两部分，其内容主要包括以下几个方面：1. 传输介质，综合布线系统中的传输介质通常包括铜缆和光纤。

铜缆主要用于传输数据和电力信号，而光纤则主要用于传输高速数据和光信号。

不同的传输介质在综合布线系统中发挥着不同的作用，可以根据实际需求进行选择和应用。

2. 连接器和插座，连接器和插座是综合布线系统中的重要组成部分，用于连接各种信息传输设备和终端设备。

常见的连接器包括RJ45、LC、SC等，而插座则包括电源插座、网络插座、电话插座等。

通过合理的连接器和插座布局，可以实现信息传输设备的互联互通。

3. 配线架和配线盒，配线架和配线盒是综合布线系统中的重要设备，用于集中管理和分配各种传输介质。

配线架通常安装在机房或者数据中心内部，用于支撑和固定铜缆和光纤；而配线盒则安装在各个楼层或者各个区域内部，用于分配和连接各种信息传输设备。

4. 标签和标识，在综合布线系统中，标签和标识起着非常重要的作用，可以帮助管理员快速识别和定位各种传输介质和连接设备。

合理的标签和标识可以提高维护和管理的效率，减少故障排查的时间。

5. 环境监测和安全防护，综合布线系统中的环境监测和安全防护设备用于监测和保护传输介质和连接设备的安全。

例如，温湿度传感器可以监测机房内部的温湿度变化，烟雾探测器可以监测机房内部的烟雾情况，UPS系统可以保障系统的稳定供电等。

综合布线作为建筑物内部信息传输和共享的基础设施，其内容涵盖了传输介质、连接器和插座、配线架和配线盒、标签和标识、环境监测和安全防护等多个方面。

通过合理的设计和布局，可以实现信息传输设备的互联互通，提高信息传输和共享的效率和可靠性。

综合布线系统的各个组成介绍与分析综合布线系统由6个子系统组成，包括工作区子系统、水平区子系统、管理间子系统、垂直干线子系统、设备间子系统及建筑群子系统。

由于采用星型结构，任何一个子系统都可独立地接入综合布线中。

因此，系统易于扩充，布线易于重新组合，也便于查找和排除故障。

1.工作区子系统工作区指放置应用系统终端设备的地方。

综合布线一般以10M2的面积称为一个工作区。

工作区子系统是一个可以独立设置终端设备的区域，该子系统包括水平配线系统的信息插座、连接信息插座和终端设备的跳线以及适配器。

工作区的服务面积一般可按5〜10平方米估算，工作区内信息点的数量根据相应的设计等级要求设置。

工作区的每个信息插座都应该支持电话机、数据终端、计算机及监视器等终端设备，同时，为了便于管理和识别，有些厂家的信息插座做成多种颜色：黑、白、红、蓝、绿、黄，这些颜色的设置应符合TIA/EIA606标准。

2.水平区子系统水平区子系统应由工作区用的信息插座，楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。

一般情况，水平电缆应采用4对双绞线电缆。

在水平子系统有高速率应用的场合，应采用光缆，即光纤到桌面。

水平子系统根据整个综合布线系统的要求，应在二级交接间、交接间或设备间的配线设备上进行连接，以构成电话、数据、电视系统和监视系统，并方便地进行管理。

水平子系统的电缆长度应小于90米, 信息插座应在内部做固定线连接。

3.垂直干线子系统垂直干线子系统应由设备间的配线设备和跳线以及设备间至各楼层分配线间的连接电缆组成。

在确定垂直子系统所需要的电缆总对数之前，必须确定电缆中话音和数据信号的共享原则。

对于基本型每个工作区可选定2对，对于增强型每个工作区可选定3对双绞线，对于综合型每个工作区可在基本型或增强型的基础上增设光缆系统。

如果设备间与计算机机房处于不同的地点，而且需要把语音电缆连至设备间，把数据电缆连至计算机机房，则应在设计中选取不同的干线电缆或干线电缆的不同部分来分别满足不同路由语音和数据的需要。
