销售部2：TEL:130****8198，QQ:2881651176投诉与建议:134****1600数据手册DATASHEETAPS0146A(CMOS同步模式直接输出) 6通道触摸感应芯片IC(Rev:1.0)销售部2：TEL:130****8198，QQ:2881651176投诉与建议:134****1600一、产品概述APS0146是为实现人体触摸界面而设计的一款电容式触摸控制ASIC芯片，可替代机械式轻触按键，实现防水防尘、密封隔离、坚固美观的操作界面。
支持6通道触摸输入一对一CMOS同步模式直接输出，多键同步模式，算法带有自补偿功能。
具有低功耗、高抗干扰、宽工作电压范围、高穿透力的突出优势。
二、主要特性1、工作电压范围：2.0～5.5V。
2、待机功耗低, 待机电流：15uA@VDD=5V & CMOD=22nF。
3、按键响应时间：小于100ms。
4、上电0.5秒快速初始化。
环境自适应功能，可快速应对先上电后覆盖介质、触摸上电等应用场景。
5、HBM ESD：±4KV以上。
6、6通道触摸输入一对一CMOS同步模式直接输出。
7、算法可自补偿修正触摸通道差异或走线长短不一致情况，使每路通道灵敏度保持一致。
8、内置稳压源、上电复位(POR)、低压复位(LVR)。
9、内置实时环境自适应算法，可随环境的温度变化调整参考值，确保按键判断正常工作。
10、内置高效数字滤波算法措施，抗电源纹波能力强，对电源纹波的干扰有很好的耐受能力，可靠性高，不影响芯片正常工作，不误动作。
11、抗大功率RF发射设备、对讲机干扰能力强，近距离、多角度干扰情况下触摸响应灵敏度及可靠性不受影响。
12、高灵敏度，用户可自行调节， CMOD脚的外接电容Cm为灵敏度调节电容，电容越大灵敏度越高。
13、按键感应盘材料：PCB铜箔，金属片，平顶锥形弹簧，导电橡胶，导电玻璃的ITO层等。
14、面板厚度：0～12mm，根据不同的面板材质有所不同。

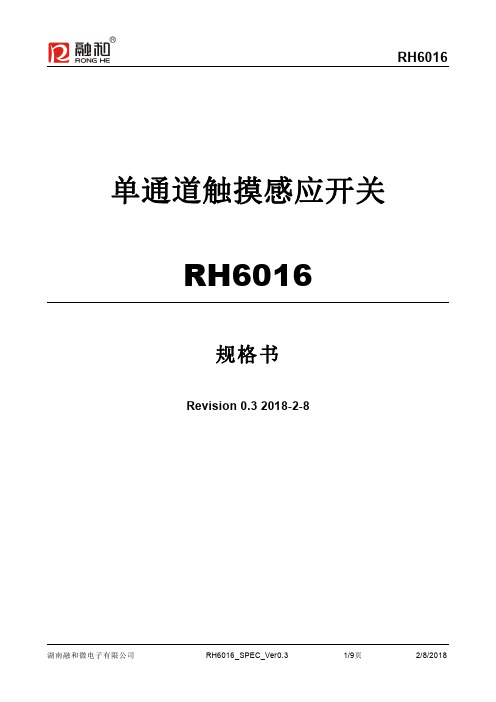

单通道触摸感应开关RH6016规格书Revision 0.32018-2-8 深圳芯派科技ＴＥＬ：１３５ ３０４５ ２６４６ （唐生）ＩＣＱ：２９４ ４３４ ３３６２ＩＣＱ：２９４ ４３５ ３３６２目录1.简介 (3)2.特点 (3)3.封装引脚示意图及模式 (3)3.1引脚示意图 (3)3.2默认输出模式 (4)4.订购信息 (4)5.功能描述 (4)5.1输出有效电平配置(AHLB) (5)5.2快速/低功耗模式(LPMB) (5)5.3保持/同步模式(TOG) (5)5.4最大开启时间(MOT2MOT1) (5)6.应用电路图 (6)7.PCB设计注意事项 (6)8.电气参数 (7)8.1最大绝对额定值 (7)8.2DC电气参数 (7)9.封装信息(SOT23-6) (8)1.简介RH6016是一款内置稳压模块的单通道电容式触摸感应控制开关IC ，可以替代传统的机械式开关。
RH6016可在有介质(如玻璃、亚克力、塑料、陶瓷等)隔离保护的情况下实现触摸功能，安全性高。
RH6016内置高精度稳压、上电复位、低压复位、硬件去抖、环境自适应算法等多种有效措施，大大提高自身抗干扰性能。
RH6016可通过外部引脚配置成多种工作模式，可广泛应用于灯光控制、电子玩具、消费电子、家用电器等产品中。
2.特点∙工作电压：2.4V ～5.5V ∙待机平均电流小于10uA@3.0V ∙上电0.5s 快速初始化∙环境自适应功能，可快速应对先上电后覆盖介质、触摸上电等类似应用场景∙可靠的上电复位(POR)及低压复位(LVR)性能∙芯片内置去抖动电路，有效防止由外部噪声干扰导致的误动作∙可设置高/低电平有效输出、同步/保持模式、最大开启时间∙RH6016D ，NMOS 开漏输出∙RH6016C ，CMOS 输出∙封装形式：SOT23-63.封装引脚示意图及模式3.1引脚示意图图1RH6016C/RH6016D(SOT23-6)引脚示意图管脚名称RH6016CRH6016DI/O 描述VDD 55P 正电源AHLB 4-I-P L 输出高/低电平有效配置位TOG -4I-P L 同步/保持模式配置位GND 22P 地TCH 33I/O 触摸输入端口CS 11I/O 采样电容LPMB --I-P H 快速/低功耗模式配置位MOT1--I-P H 最大开启时间配置位1MOT2--I-P H最大开启时间配置位2OD-6OD NMOS开漏输出OC6-O CMOS输出I-P L/I-P H：带内部下拉/上拉电阻的CMOS输入OD：开漏输出O：CMOS输出I/O：CMOS输入/输出P：电源/地3.2默认输出模式SOT23-6(RH6016C)SOT23-6(RH6016D)OC引脚输出高有效可配置OD引脚输出低有效固定低功耗模式固定低功耗模式固定8s最大开启时间固定8s最大开启时间固定同步模式输出固定同步模式输出可配置可配置：指该封装上有相应模式的配置管脚引出，具体见5.功能描述。
触摸ic芯片触摸IC芯片（Touch IC）是一种集成电路芯片，通常用于电子设备的触摸屏控制。
它负责处理触摸屏上的触摸信号并将其转换为数字信号，以便设备能够识别和响应用户的触摸动作。
触摸IC芯片的核心是模拟前端和数字信号处理器。
模拟前端接收触摸屏上的压力信号，并将其转换为相应的电压信号，然后传递给数字信号处理器进行处理。
数字信号处理器会将电压信号转换为数字信号，并通过算法对触摸屏的触摸动作进行解析和识别。
随后，IC芯片将解析后的触摸信号传递给设备的主板，以便设备进行相应的操作。
触摸IC芯片具有以下几个主要功能：1. 多点触控处理：现代触摸屏通常支持多点触控，即可以同时识别和处理多个触摸点。
触摸IC芯片能够对多点触摸信号进行解析和分离，分别识别每个触摸点的位置、压力和动作等信息。
2. 坐标转换：触摸IC芯片可将触摸屏上的物理坐标转换为逻辑坐标。
这一功能非常重要，因为不同尺寸和分辨率的触摸屏需要将触摸位置映射到设备的显示屏，触摸IC芯片通过坐标转换确保准确的触摸定位。
3. 噪声过滤：触摸屏通常会受到一些外界因素的干扰，如电磁干扰、杂散信号等，触摸IC芯片能够对这些噪声进行过滤和抑制，提高触摸信号的准确性和稳定性。
4. 手势识别：触摸IC芯片还可以通过内置算法进行手势识别，识别用户的滑动、抓取、旋转等手势动作。
这一功能使得设备可以根据手势的不同进行相应的操作和应用切换。
触摸IC芯片广泛应用于各类电子设备，如智能手机、平板电脑、游戏机、汽车导航系统等。
随着智能设备的不断普及和功能的不断丰富，对触摸IC芯片的要求也越来越高。
例如，随着无边框屏幕的兴起，触摸IC芯片需要更加精准地识别和处理触摸信号，以适应更小边框的设计。
总之，触摸IC芯片是现代电子设备中不可或缺的重要组成部分。
它通过处理和解析触摸信号，实现了设备与用户之间的互动和控制。
随着科技的不断进步和应用的不断拓展，触摸IC芯片的功能和性能将会进一步提升，为用户带来更好的触摸屏体验。
F T C334E触控按键芯片概述：触摸感应检测按键是近年来迅速发展起来一种新型按键。
它可以穿透绝缘材料外壳（玻璃、塑料等等），通过检测人体手指带来的电荷移动，而判断出人体手指触摸动作，从而实现按键操作。
电容式触摸按键不需要传统按键的机械触点，也不再使用传统金属触摸的人体直接接触金属片而带来的安全隐患以及应用局限。
电容式感应按键做出来的产品可靠耐用，美观时尚，材料用料少，便于生产安装以及维护，取代传统机械按钮键以及金属触摸。
F T C334E是专业的电容式触摸按键处理芯片，采用最新高精度数字电容测量技术，能做到防各种干扰、防面板水珠影响、适应各种电源供电等。
能支持6个触摸按键功能,输出采用6通道独立输出，带灵敏度选项口。
采用专用电路处理信号，能够轻松过E M S（C/S）方面的测试！。
适用各种E M S测试要求高的电子产品的应用。
特点：—超强抗E M C干扰，能防止功率大到5W的对讲机等发射设备天线靠近触摸点干扰。
—极简单外围电路，最简单的应用外围只需要一颗参考电容。
（视客户要求如需要提高E S D 和E M C则需每个按键接1颗电阻）—防水淹干扰，成片水珠覆盖在触摸面板上不影响按键的有效识别。
—超宽工作电压范围3.0V—5.5V，能应用在目前广泛应用的3.3V系统和3.0V电池系统。
—电源电压变化适应功能，内置电压补偿电路，电源电压在工作范围内变化时自动补偿，不影响芯片正常工作。
—环境温度湿度变化自动适应，环境缓慢适应技术的应用，使得芯片无限长时间连续工作不会出现灵敏度差异。
—可调灵敏度，可以通过外接电容容量来调整灵敏度以适应不同的设计。
—提供二进制编码直接输出接口，方便用户系统对接。
—上电快速初始化，在300m S左右内芯片就可以检测好环境参数包括自动适应，按键检测功能开始工作。
—灵敏度自动适应，各按键引线如果因为长短不一造成寄生电容大小不同，能够自动检测并适应，不同按键灵敏度做到一致。
—S O P16L封装管脚封装：管脚描述：编 号 管脚名称 类 型 功 能 描 述1-6K1-K6输入/输出 触摸信号接入口，空闲时为低电平一般使用时串联470欧姆-1K电阻，能有效防止R F干扰和提升抗E S D静电能力 7G N D--电源负端8S1输入 输入选项口，内部有上拉电阻 悬空：芯片为高灵敏度模式 接地：芯片为低灵敏度模式9-10Q6-Q5输出 触摸信号输出口，对应K6-K5按键有效时为低电平，无按键时为高电平11V D D--电源正端系统中使用1628等芯片驱动数码管时建议一定要给触摸芯片电源加R C滤波！12C A P N--接基准电容C s负端，C s电容正端接V D DC s电容须使用5%精度涤纶插件电容、10%高精度的N P O材质或X7R材质贴片电容13-16Q4-Q1输出 触摸信号输出口，对应K4-K1按键有效时为低电平，无按键时为高电平K1K2K3K4K5K6GNDS1SOP16L应用图例：※ 请按照K1,K2,..K6的顺序来选用按键输入，后面不用的按键口接地，K1、K2禁止接地。
SCT80L16B SinOne10V CS 6通道触控按键专用IC 目录目录 (1)1 总体描述 (3)2 主要功能和优势 (3)2.1 功能 (3)2.2 优势 (3)3 管脚定义 (3)3.1 管脚配置 (3)3.2 管脚定义 (4)4 电气性能 (4)4.1 推荐工作条件 (4)4.2 直流电气特性 (4)5 封装信息 (5)6 应用设计指南 (6)6.1 未使用通道处理 (6)6.2 邻键距离 (6)6.3 UART通讯设置灵敏度 (6)6.4 一对一电平输出键值 (6)7 注意事项 (7)7.1 典型应用电路 (7)7.2 电路Check List (7)7.3 电源要求 (7)7.4 PCB布局 (7)7.5 PCB布线 (8)7.6 PCB参考图 (8)Page 1 of 9 V 1.17.7 触控面板材料选择 (8)8 规格更改记录 (9)1 总体描述SCT80L16B 是一颗有6个触控通道，一对一电平输出的触控按键专用IC ，用户可通过UART 通讯来设置灵敏度。
此IC 具有工业级规格，拥有4KV EFT 和6KV 接触ESD 能力，可顺利通过3V 动态和10V 静态CS 测试，是用户高性能触控按键方案的首选。
非常适合应用于大小家电、安防、工控等应用场合。
2 主要功能和优势2.1 功能● 工作电压：3.3V ~ 5.5V ● 工作温度：-40 ~ 85℃● 触控按键通道：6通道，最多支持两个按键同时被按下 ● 触控按键输出通讯协议：一对一电平输出 ● 灵敏度调节：UART 通讯调节● 上电2s 内可通过UART 通讯来设置灵敏度 ● 覆盖物厚度：0 ~ 10mm● 有效触摸反应时间：小于100ms ● 允许按键长按时间为10S ●封装：SOP162.2 优势● 发明专利，业界独创； ● 完美触控按键操作体验； ● 用户根据需要设置灵敏度；●超强抗干扰能力，4KV EFT 、6KV ESD 、10V CS 。
六通道数字隔离器、磁耦合ADUM7640/ADUM7641/ADUM7642/ADUM7643
在各种通信、工控等领域我们经常需要对线路上的信号进行隔离，以保证系统或者人员的安全，而隔离的技术多种多样，比如光隔离、磁隔离、容隔离、硅隔离等等，在这些方案中，采用光耦进行隔离是最为普遍的，但有一个问题是，在多通道光耦上，光耦的每一个通道均要进行光的隔断，因此限制了它多通道产品的发展，尤其是在一些高速光耦上面，它们的芯片体积是很大的。
ADI的磁隔离技术可以一个芯片集成多个通道，因此很容易做成多通道的产品，而且产品在产品体积上可以做的很小，ADUM7640、ADUM7641、ADUM7642、ADUM7643是6通道的数字隔离器，1、2、3表示有1、2、3个反向通道，这些数字隔离器非常适合用在一些需要进行多路信号隔离的应用上，提供1Mbps和25Mbps两种规格。
在现在的一些数据采集卡中，稳定性、实时性要求很高，因此在I/O口才对它的信号进行隔离，下图是采用光耦进行隔离的64路数据采集卡，每一路都采用光耦进行隔离，64颗光耦整整齐齐排列占了板子1/3的面积，如果采用多通道磁藕进行隔离能极大的缩小所占用的面积。
触摸IC方案引言触摸技术已广泛应用于各种电子设备和智能家居产品中，提供了丰富的交互方式和用户体验。
而触摸IC则是实现触摸功能的重要组成部分，负责处理触摸输入信号，将其转化为数字信号输出。
本文将介绍触摸IC的工作原理、常见类型及其应用场景。
工作原理触摸IC通过感应来自触摸屏的触摸信号，进而识别触摸点的坐标位置。
其基本工作原理是将触摸点的压力转化为电容变化，并通过电压信号来感知触摸点的位置。
具体来说，触摸屏上涂层的电容元件会形成电场，当用户触摸屏幕时，手的电荷会改变涂层电容的分布，产生电容变化。
触摸IC就是负责检测和测量这种电容变化，并将其转化为数字信号输出。
常见类型1. 电感式触摸IC电感式触摸IC是较早期采用的一种触摸识别方案。
它通过在触摸屏上散布一些感应线圈，当手指接近并触摸屏幕时，会改变感应线圈的感应电流，触摸IC通过检测感应线圈的电流变化来识别触摸点的位置。
该方案的优点是对环境干扰的抗干扰性较好，但灵敏度相对较低。
2. 电容式触摸IC电容式触摸IC是目前应用最广泛的触摸识别方案之一。
它通过在触摸屏上布置一层导电膜，并在膜上施加电场，当手指触摸屏幕时，会改变电场分布，形成电容变化。
触摸IC通过测量电容变化来确定触摸点的位置。
电容式触摸IC具有较高的灵敏度和精确度，适用于各种触摸屏幕尺寸和形状。
3. 压力触摸IC压力触摸IC是一种可以识别触摸点压力强弱的触摸识别方案。
它通过在触摸屏上布置多个感应元件，可以感知触摸点施加的压力大小。
压力触摸IC适用于一些需要考虑按压力度的应用场景，例如绘画板、数字签名等。
应用场景触摸IC已经广泛应用于各种电子设备和智能家居产品中，包括但不限于以下场景：1. 智能手机和平板电脑智能手机和平板电脑是触摸IC应用最广泛的领域之一。
触摸屏作为主要交互方式，用户可以通过手指触摸屏幕来完成各种操作，如滑动、放大缩小、点击等。
2. 汽车导航和娱乐系统现代汽车配备了液晶触摸屏的导航和娱乐系统，通过触摸屏幕可以进行导航、调整音量、播放音乐等操作，触摸IC作为触摸屏的关键部件，提供触摸输入功能。
RH6015 是一款内置稳压模块的单通道电容式触摸感应控制开关IC，可以替代传统的机械式开关。
RH6015可通过外部引脚配置成多种工作模式，可广泛应用于灯光控制、电子玩具、消费电子、家用电器等产品中。
