电子制作中常用二极管的主要参数及封装丝印二极管是电子电路中常用的元件之一，其在电子电路中可以作为整流、检波、钳位保护等用途。

本文介绍一下电子爱好者搞电子制作时经常用到的一些二极管的主要电参数及封装丝印。

1、常用的整流二极管电子制作中常用二极管的主要参数及封装丝印1N4001整流二极管1N4001整流二极管是1N40xx系列中常用的管子，其耐压值为50V，整流电流为1A，在一些低压稳压电源中很常见。

对于直插的1N4001二极管，带有白色色环的那一端为负极（其它型号的直插二极管亦然）。

贴片封装的1N4001的丝印为M1，其参数与直插的1N4001的参数一样。

电子制作中常用二极管的主要参数及封装丝印贴片1N4001二极管电子制作中常用二极管的主要参数及封装丝印▲1N4007整流二极管1N4007二极管可以说是1N40xx系列中最常用的二极管，该管耐压值为1000V，整流电流为1A，其广泛用于电子镇流器、LED驱动器中作为低频高压整流。

电子制作中常用二极管的主要参数及封装丝印▲贴片1N4007二极管电子制作中常用二极管的主要参数及封装丝印▲1N5408整流二极管1N40xx系列二极管的整流电流为1A，若需要大电流整流，可以选用整流电流为3A的1N54xx的整流二极管。

其中1N5408是该系列中最常用的二极管。

该管的耐压值可达1000V。

电子制作中常用二极管的主要参数及封装丝印▲6A10整流二极管电子制作中常用二极管的主要参数及封装丝印▲10A10整流二极管若需要更大电流的整流二极管，可以选用6A10及10A10，它们的耐压值皆为1000V，整流电流分别为6A和10A。

2、常用的肖特基二极管肖特基二极管高频性能良好，正向压降小，多用于开关电源及逆变器中作高频整流。

电子制作中常用二极管的主要参数及封装丝印▲1N5819肖特基二极管1N5819肖特基二极管高频性能良好，正向压降低（在0.3V左右），在一些输出电流1A 以下的锂电池充电器中很常见。

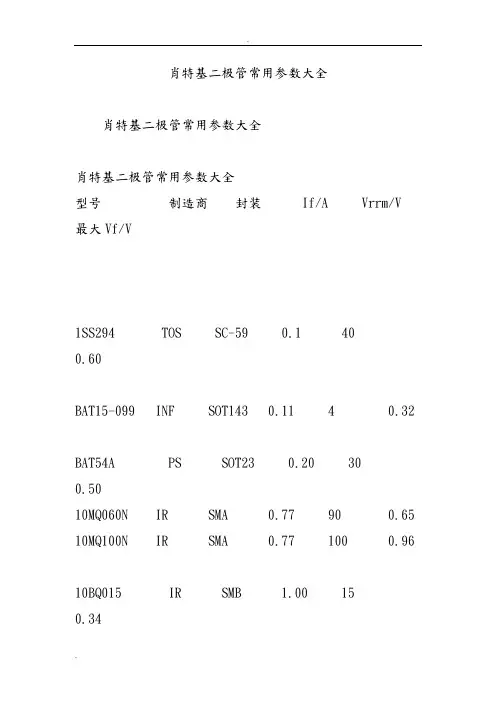

肖特基二极管常用参数大全肖特基二极管常用参数大全肖特基二极管常用参数大全型号制造商封装 If/A Vrrm/V 最大Vf/V1SS294 TOS SC-59 0.1 400.60BAT15-099 INF SOT143 0.11 4 0.32BAT54A PS SOT23 0.20 30 0.5010MQ060N IR SMA 0.77 90 0.65 10MQ100N IR SMA 0.77 100 0.9610BQ015 IR SMB 1.00 150.34SS12 GS DO214 1.00 20 0.50MBRS130LT3 ON - 1.00 30 0.39 10BQ040 IR SMB 1.00 40 0.53RB060L-40 ROHM PMDS 1.00 40 0.55RB160L-40 ROHM PMDS 1.00 40 0.55 SS14 GS DO214 1.00 40 0.50MBRS140T3 ON - 1.00 40 0.6010BQ060 IR SMB 1.00 60 0.57 SS16 GS DO214 1.00 60 0.75 10BQ100 IR SMB 1.00 100 0.78MBRS1100T3 ON - 1.00 100 0.7510MQ040N IR SMA 1.10 40 0.51 15MQ040N IR SMA 1.70 40 0.55PBYR245CT PS SOT223 2.00 45 0.4530BQ015 IR SMC 3.00 15 0.35 30BQ040 IR SMC 3.00 40 0.51 30BQ060 IR SMC 3.00 60 0.58 30BQ100 IR SMC 3.00 100 0.79 STPS340U STM SOD6 3.00 40 0.84MBRS340T3 ON - 3.00 40 0.52 RB051L-40 ROHM PMDS 3.00 40 0.45 MBRS360T3 ON - 3.00 60 0.7030WQ04FN IR DPAK 3.30 40 0.62 30WQ06FN IR DPAK 3.30 60 0.70 30WQ10FN IR DPAK 3.30 100 0.9130WQ03FN IR DPAK 3.50 30 0.52 50WQ03FN IR DPAK 5.50 30 0.53 50WQ06FN IR DPAK 5.50 60 0.576CWQ06FN IR DPAK 6.60 60 0.586CWQ10FN IR DPAK pr 6.60 100 0.811N5817 ON 轴向 1.00 20 0.751N5818 ON 轴向 1.00 30 0.55SB130 GS 轴向 1.00 30 0.501N5819 ON 轴向 1.00 40 0.60 MBR150 ON 轴向 1.00 50 1.00 MBR160 ON 轴向 1.00 60 1.00 11DQ10 IR 轴向 1.10 100 0.8511DQ04 IR 轴向 1.10 40 0.55 11DQ05 IR 轴向 1.10 50 0.58 11DQ06 IR 轴向 1.10 60 0.58MBRS340TR IR SMC 3.00 40 0.431N5820 ON 轴向 3.00 20 0.851N5821 ON 轴向 3.00 30 0.381N5822 ON 轴向 3.00 40 0.52MBR360 ON 轴向 3.00 60 1.00 SS32 GS DO214 3.00 20 3.00SS34 GS DO214 3.00 40 0.50 31DQ10 IR DO201 3.30 100 0.85SB530 GS 轴向 5.00 30 0.57 SB540 GS DO201 5.00 40 0.57 50SQ080 IR 轴向 5.00 80 0.66 50SQ100 IR 轴向 5.00 100 0.66 MBR735 GS TO220 7.50 35 0.84 MBR745 GS TO220 7.50 45 0.84 MBR745 IR TO220 7.50 45 0.84 80SQ040 IR 轴向 8.00 40 0.53 STQ080 IR TO220 8.00 80 0.72 8TQ100 TO220 8.00 100 0.72 80SQ040 IR 轴向 8.00 40 0.5380SQ035 IR DO204AR 8.00 35 0.53 HFA16PA60C IR TO247CT 8.00 600 1.70 95SQ015 轴向 9.00 15 0.3190SQ040 轴向 9.00 40 0.48 10TQ045 TO220 10.00 45 0.57 MBR1035 GS TO220 10.00 35 0.84MBR1045 ON TO220 10.00 45 0.84 STPS1045F ON ISO220 10.00 45 0.64MBR2060CT ON TO220 10.00 60 0.85 <P style="TEXT-INDE。

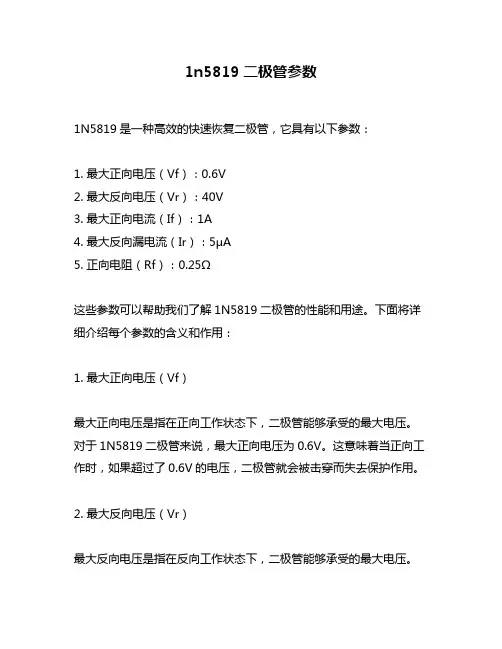

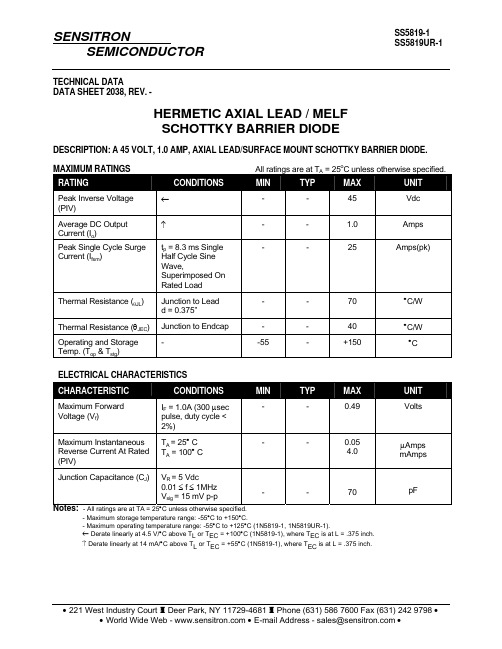

1n5819二极管参数1N5819是一种高效的快速恢复二极管，它具有以下参数：1. 最大正向电压（Vf）：0.6V2. 最大反向电压（Vr）：40V3. 最大正向电流（If）：1A4. 最大反向漏电流（Ir）：5μA5. 正向电阻（Rf）：0.25Ω这些参数可以帮助我们了解1N5819二极管的性能和用途。

下面将详细介绍每个参数的含义和作用：1. 最大正向电压（Vf）最大正向电压是指在正向工作状态下，二极管能够承受的最大电压。

对于1N5819二极管来说，最大正向电压为0.6V。

这意味着当正向工作时，如果超过了0.6V的电压，二极管就会被击穿而失去保护作用。

2. 最大反向电压（Vr）最大反向电压是指在反向工作状态下，二极管能够承受的最大电压。

对于1N5819二极管来说，最大反向电压为40V。

这意味着当反向工作时，如果超过了40V的反向电压，二极管就会被击穿而失去保护作用。

3. 最大正向电流（If）最大正向电流是指在正向工作状态下，二极管能够承受的最大电流。

对于1N5819二极管来说，最大正向电流为1A。

这意味着当正向工作时，如果超过了1A的电流，二极管就会被烧毁而失去保护作用。

4. 最大反向漏电流（Ir）最大反向漏电流是指在反向工作状态下，二极管能够承受的最大漏电流。

对于1N5819二极管来说，最大反向漏电流为5μA。

这意味着当反向工作时，如果超过了5μA的漏电流，二极管就会失去保护作用。

5. 正向电阻（Rf）正向电阻是指在正常工作状态下，1N5819二极管的导通状态时所具有的内部阻力。

对于1N5819二极管来说，正向电阻为0.25Ω。

这个参数可以帮助我们计算出在特定条件下二极管内部的功率损耗和发热量。

总之，以上五个参数是评估1N5819快速恢复二极管性能和应用的重要参考指标。

在实际应用中，我们需要根据具体的需求和条件来选择合适的二极管，以保证其稳定性和可靠性。

查询 >> 二极管资料 >> 二极管资料大全硅双向触发二极管参数二极管资料大全常用快速恢复二极管资料稳压二极管参数变容二极管参数电视机\VCD\DVD用二极管发光二极管参数发光二极管符号显示圆形发光二极管参数激光二极管参数特殊模型发光二极管光电二极管参数七段发光二极管参数九段发光二极管参数字母发光二极管参数4×4圆矩发光二极5×7圆矩发光二极5×8圆矩发光二极6×8圆矩发光二极8×8圆矩发光二极16×16圆矩发光装饰式七段发光二极裸发光二极管灯参数裸发光二极管显示器圆形发光二极管参数闪烁圆形发光二极管通用激光二极管参数带监视器激光二极管圆形发光二极管参数金属封装发光二极管圆柱平顶发光二极管1.塑封整流二极管序号型号I F V RRM V F Trr 外形A V V μs1 1A1-1A7 1A 50-1000V 1.1 R-12 1N4001-1N4007 1A 50-1000V 1.1 DO-413 1N5391-1N5399 1.5A 50-1000V 1.1 DO-154 2A01-2A07 2A 50-1000V 1.0 DO-155 1N5400-1N5408 3A 50-1000V 0.95 DO-201AD6 6A05-6A10 6A 50-1000V 0.95 R-67 TS750-TS758 6A 50-800V 1.25 R-68 RL10-RL60 1A-6A 50-1000V 1.09 2CZ81-2CZ87 0.05A-3A 50-1000V 1.0 DO-4110 2CP21-2CP29 0.3A 100-1000V 1.0 DO-4111 2DZ14-2DZ15 0.5A-1A 200-1000V 1.0 DO-4112 2DP3-2DP5 0.3A-1A 200-1000V 1.0 DO-4113 BYW27 1A 200-1300V 1.0 DO-4114 DR202-DR210 2A 200-1000V 1.0 DO-1515 BY251-BY254 3A 200-800V 1.1 DO-201AD16 BY550-200～1000 5A 200-1000V 1.1 R-517 PX10A02-PX10A13 10A 200-1300V 1.1 PX18 PX12A02-PX12A13 12A 200-1300V 1.1 PX19 PX15A02-PX15A13 15A 200-1300V 1.1 PX20 ERA15-02～13 1A 200-1300V 1.0 R-121 ERB12-02～13 1A 200-1300V 1.0 DO-1522 ERC05-02～13 1.2A 200-1300V 1.0 DO-1523 ERC04-02～13 1.5A 200-1300V 1.0 DO-1524 ERD03-02～13 3A 200-1300V 1.0 DO-201AD25 EM1-EM2 1A-1.2A 200-1000V 0.97 DO-1526 RM1Z-RM1C 1A 200-1000V 0.95 DO-1527 RM2Z-RM2C 1.2A 200-1000V 0.95 DO-1528 RM11Z-RM11C 1.5A 200-1000V 0.95 DO-1529 RM3Z-RM3C 2.5A 200-1000V 0.97 DO-201AD30 RM4Z-RM4C 3A 200-1000V 0.97 DO-201AD2.快恢复塑封整流二极管序号型号I F V RRM V F Trr 外形A V V μs〔1〕快恢复塑封整流二极管圆柱V形发光二极管轴型外表发光二极管雪崩光电二极管参数蓝光光电二极管参数视敏光电二极管参数通用光电二极管参数红外光电二极管参数激光光电二极管参数插件式光电二极管参紫外光电二极管参数红外发光二极管参数光敏二极管参数变阻二极管参数硅整流二极管参数锗二极管与硒二极管隧道二极管参数稳流二极管参数混频二极管参数检波二极管参数P-I-N结构二极二极管阵列参数瞬变抑制二极管应用指南1 1F1-1F7 1A 50-1000V 1.3 0.15-0.5 R-12 FR10-FR60 1A-6A 50-1000V 1.3 0.15-0.53 1N4933-1N4937 1A 50-600V 1.2 0.2 DO-414 1N4942-1N4948 1A 200-1000V 1.3 0.15-0.5 DO-415 BA157-BA159 1A 400-1000V 1.3 0.15-0.25 DO-416 MR850-MR858 3A 100-800V 1.3 0.2 DO-201AD7 EU1-EU2 0.25A-1A 100-1000V 1.3 0.4 DO-418 20DF1-20DF10 2A 100-1000V 1.3 0.2 DO-159 30DF1-30DF10 3A 100-1000V 1.3 0.2 DO-201AD10 RU1-RU4 0.25A-3A 100-1000V 1.3 0.411 ERA22-02～10 0.5A 200-1000V 1.3 0.4 R-112 ERA18-02～10 0.8A 200-1000V 1.3 0.4 R-113 ERB43-02～10 0.5A 200-1000V 1.3 0.4 DO-4114 ERB44-02～10 1A 200-1000V 1.3 0.4 DO-1515 ERC18-02～10 1.2A 200-1000V 1.3 0.4 DO-1516 ERD28-02～10 1.5A 200-1000V 1.3 0.4 DO-201AD17 ERD29-02～10 2.5A 200-1000V 1.3 0.4 DO-201AD18 ERD32-02～10 3A 200-1000V 1.3 0.4 DO-201AD19 ERD09-13～15 3A 1300-1500V 1.5 0.6 R-5〔2〕SK、2CG系列快恢复整流二极管1 SK1-02～30 1.5A 200-3000V 1.3-4 0.5-1 DO-152 SK2-02～30 1A 200-3000V 1.3-4 0.5-1 DO-413 SK3-02～30 2A 200-3000V 1.3-4 0.5-1 DO-154 SK4-02～30 0.5A 300-3000V 1.3-4 0.5-1 DO-415 2CG04-2CG30 0.2A 300-3000V 1.3-4 0.5-1 DO-41〔3〕快恢复塑封阻尼二极管1 2CN1-2CN1C 1A 200-1200V 1.32 DO-412 2CN2D-2CN2M 0.5A 200-1000V 1.3 2 DO-413 2CN3D-2CN3M 1A 200-1000V 1.3 6 DO-414 2CN4D-2CN4M 1.5A 200-1000V 1.3 0.8 DO-155 2CN5D-2CN5M 1.5A 200-1000V 1.0 1 DO-156 2CN6D-2CN6M 1A 200-1000V 1.3 6 DO-417 2CN12D-2CN12M 3A 200-1000V 1.3 1 DO-201AD8 RH1Z-RH1C 0.6A 200-1000V 1.3 4 DO-419 TVR4J-TVR4N 1.2A 600-1000V 1.2 20 DO-153.超高频塑封二极管1 ERA34-10 0.1A 1000V 3 0.15 R-12 ERA32-02～10 1A 200-1000V 1.3 0.1 DO-413 ERB32-02～10 1.2A 200-1000V 1.3 0.1 DO-15会员中心 | 联系我们 | 留言建意 | 免责声明 | 广告服务 | 网站建设 | 相关执照 | 生产厂家 | 帮助工具 | 友情连接。

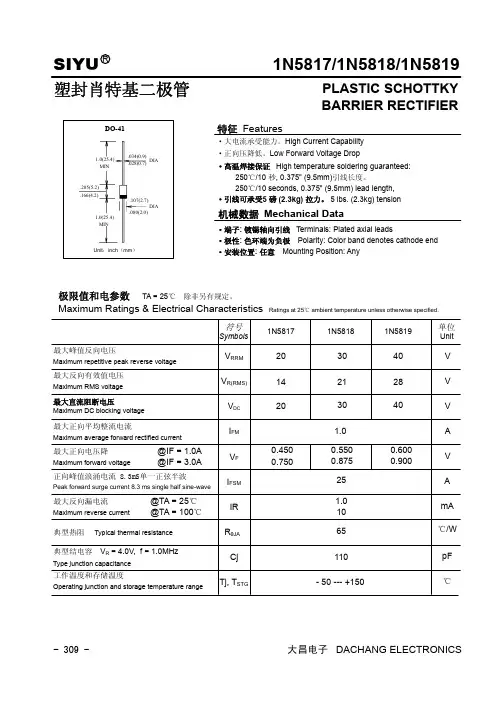

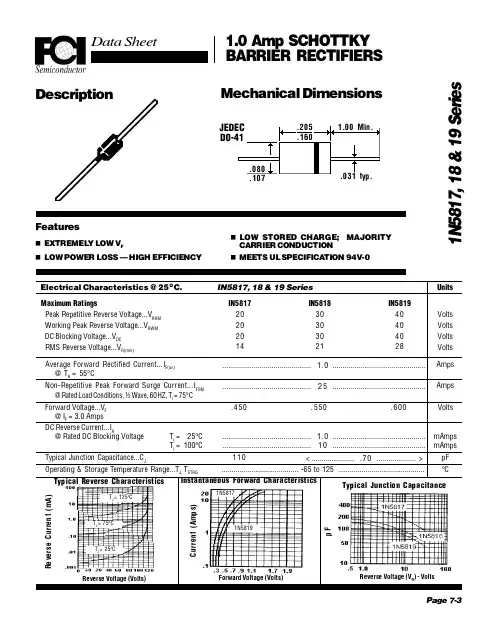

V V 21℃1N58171N5818AV A mA 301.00.5500.875251.0101N581920401428110pF 0.4500.7500.6000.900@IF = 1.0A @IF = 3.0A 单位UnitV V R(RMS)·正向压降低。

Low Forward Voltage Drop最大正向平均整流电流最大峰值反向电压最大反向有效值电压- 50 --- +150V RRM I FM ·大电流承受能力。

High Current Capability塑封肖特基二极管最大正向电压降V F 正向峰值浪涌电流 8.3mS单一正弦半波I FSM 最大反向漏电流IR 典型热阻工作温度和存储温度Tj, T STG典型结电容 V R = 4.0V, f = 1.0MHzCj @TA = 25℃@TA = 100℃·高温焊接保证 High temperature soldering guaranteed:250℃/10 秒, 0.375" (9.5mm)引线长度。

250℃/10 seconds, 0.375" (9.5mm) lead length,·引线可承受5 磅(2.3kg) 拉力。

5 lbs. (2.3kg) tension机械数据 Mechanical Data·端子: 镀锡轴向引线 Terminals: Plated axial leads·极性: 色环端为负极 Polarity: Color band denotes cathode end ·安装位置: 任意 Mounting Position: Any特征 FeaturesPLASTIC SCHOTTKY BARRIER RECTIFIERMaximum repetitive peak reverse voltageMaximum RMS voltage最大直流阻断电压Maximum DC blocking voltageMaximum average forward rectified currentMaximum forward voltage Peak forward surge current 8.3 ms single half sine-waveMaximum reverse current Typical thermal resistanceOperating junction and storage temperature rangeType junction capacitance极限值和电参数 TA = 25℃ 除非另有规定。

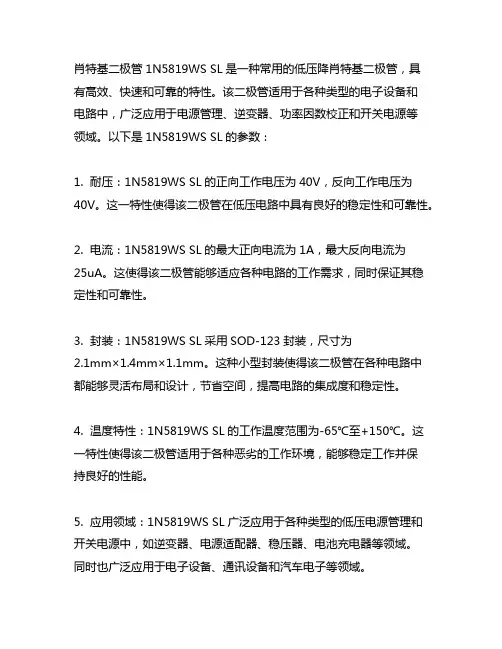

肖特基二极管1N5819WS SL是一种常用的低压降肖特基二极管，具有高效、快速和可靠的特性。

该二极管适用于各种类型的电子设备和电路中，广泛应用于电源管理、逆变器、功率因数校正和开关电源等领域。

以下是1N5819WS SL的参数：1. 耐压：1N5819WS SL的正向工作电压为40V，反向工作电压为40V。

这一特性使得该二极管在低压电路中具有良好的稳定性和可靠性。

2. 电流：1N5819WS SL的最大正向电流为1A，最大反向电流为25uA。

这使得该二极管能够适应各种电路的工作需求，同时保证其稳定性和可靠性。

3. 封装：1N5819WS SL采用SOD-123封装，尺寸为2.1mm×1.4mm×1.1mm。

这种小型封装使得该二极管在各种电路中都能够灵活布局和设计，节省空间，提高电路的集成度和稳定性。

4. 温度特性：1N5819WS SL的工作温度范围为-65℃至+150℃。

这一特性使得该二极管适用于各种恶劣的工作环境，能够稳定工作并保持良好的性能。

5. 应用领域：1N5819WS SL广泛应用于各种类型的低压电源管理和开关电源中，如逆变器、电源适配器、稳压器、电池充电器等领域。

同时也广泛应用于电子设备、通讯设备和汽车电子等领域。

肖特基二极管1N5819WS SL具有低压降、快速响应、高效稳定的特性，适用于各种低压电路中，并具有良好的温度特性和封装特性。

在各种电子设备和电路中都有着广泛的应用前景。

肖特基二极管1N5819WS SL作为一种高性能的电子元件，在当前的电子行业中扮演着至关重要的角色。

其优秀的参数使得它在各种低压电路中有着广泛的应用，并且在电源管理、逆变器、功率因数校正和开关电源等领域中都有着出色的表现。

1N5819WS SL的低压降特性使得它在电路中能够提供高效稳定的性能。

与普通的整流二极管相比，肖特基二极管的正向压降更低，能够减少功耗、提高效率，特别是在一些对性能要求较高的电源管理和功率控制领域中，这一特性表现得尤为突出。
