2013年4月高等教育自学考试上海统一命题考试《电气传动与可编程控制器(PLC)》试卷(机械制造及自动化专业)

2013 年4 月高等教育自学考试全国统一命题考试机电一体化系统设计试题课程代码：02245本试卷满分100 分，考试时间150 分钟考生答题注意事项：1.本卷所有试卷必须在答题卡上作答。

答在试卷和草稿纸上的无效。

2.第一部分为选择题。

必须对应试卷上的题号使用2B 铅笔将“答题卡”的相应代码涂黑。

3.第二部分为非选择题。

必须注明大、小题号，使用0.5 毫米黑色字迹笔作答。

4.合理安排答题空间，超出答题区域无效。

第一部分选择题一、单项选择题（本大题共10 小题，每小题 1 分，共10 分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题卡”的相应代码涂黑。

未涂、错涂或多涂均无分。

1 ．利用预先决定的指令控制一系列加工作业的系统称为A ．自动引导车 B. 伺服系统C ．工业机器人D ．数控系统2．齿轮副的间隙会造成齿轮传动的回差，属于柔性消隙法的结构是A ．压簧消隙结构B ．选择装配法C ．带锥度齿轮法 D. 调整中心距法3.某伺服电动机最高转速为1500 r /min,通过联轴器直接带动滚珠丝杠旋转，且丝杠螺母带动工作台移动，若丝杠导程为6mm则工作台移动的最大速度为A ．900 mm／minB ．1500 mm／minC ．3000mm／minD ．9000 mm／min4．当金属或半导体薄片置于磁场中，有电流流过时，在垂直于电流和磁场的方向上将产生电动势。

这种物理现象称为A ．压阻效应B ．压电效应C. 电阻效应 D ．霍尔效应5．在易燃易爆的工业环境中不宜使用的电动机是A ．直流电动机B ．永磁同步电动机C ．无刷电动机D ．超声波电动机6.在PW瞰大器中，能够实现开通延迟的方法是A. 晶体管驱动级加延迟B ．脉宽凋制器中减小死区C. 采用熔断器保护D ．晶体管饱和导通压降检测保护7．提高伺服系统刚度的方法是A.增大电枢回路电阻RB .增大系统增益K vC .减小系统增益K vD.减小电机反电势系数K e8.在具有位置环的全闭环交流伺服系统中，速度环的反馈通常取自与伺服电动机同轴安装的A .光栅尺B .磁栅尺C .感应同步器D .光电编码器9.适用于自动检测、监测及控制的西门子S7系列超小型的PLC是A . SIMATIC S7 —200PLCB . SIMATIC NETC . SIMATIC S7 —300PLCD . SIMATIC S7 —400PLC10.助记符语句AND NOT 0.00的含义是A .载入一个动合触点0. 00B .并联一个动合触点0. 00C .串联一个动断触点0. 00D .串联一个动合触点0. 00第二部分非选择题二、简答题（本大题共8小题，每小题4分，共32分）请在答题卡上作答。

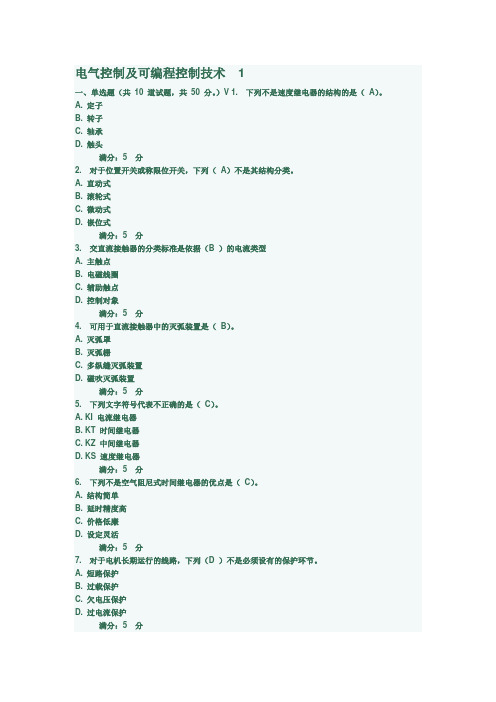

电气控制及可编程控制技术1一、单选题（共10 道试题，共50 分。

）V 1. 下列不是速度继电器的结构的是（A）。

A. 定子B. 转子C. 轴承D. 触头满分：5 分2. 对于位置开关或称限位开关，下列（A）不是其结构分类。

A. 直动式B. 滚轮式C. 微动式D. 嵌位式满分：5 分3. 交直流接触器的分类标准是依据（B ）的电流类型A. 主触点B. 电磁线圈C. 辅助触点D. 控制对象满分：5 分4. 可用于直流接触器中的灭弧装置是（B）。

A. 灭弧罩B. 灭弧栅C. 多纵缝灭弧装置D. 磁吹灭弧装置满分：5 分5. 下列文字符号代表不正确的是（C）。

A. KI 电流继电器B. KT 时间继电器C. KZ 中间继电器D. KS 速度继电器满分：5 分6. 下列不是空气阻尼式时间继电器的优点是（C）。

A. 结构简单B. 延时精度高C. 价格低廉D. 设定灵活满分：5 分7. 对于电机长期运行的线路，下列（D ）不是必须设有的保护环节。

A. 短路保护B. 过载保护C. 欠电压保护D. 过电流保护满分：5 分8. 适用于机床电器控制的熔断器类型是（D）。

A. 插入式B. 螺旋式C. 封闭管式D. 自恢复式满分：5 分9. 短路环包围铁心端面的（D）面积。

A. 2/3B. 全部C. 1/2D. 1/4满分：5 分10. 下列低压控制电器中不能用作短路保护的是（D ）。

A. 铁壳开关B. 熔断器C. 低压断路器D. 热继电器满分：5 分二、判断题（共10 道试题，共50 分。

）V 1. 中间继电器原理上讲实质是电压继电器。

A. 错误B. 正确@满分：5 分2. 常用的电压继电器有过电压继电器和欠电压继电器。

A. 错误@B. 正确满分：5 分3. 接触器的电磁系统主要由静铁心、动铁心和灭弧罩组成。

A. 错误@B. 正确满分：5 分4. 熔断器主要由熔管（座）和熔体组成，用作过载保护。

A. 错误B. 正确@满分：5 分5. 时间继电器的文字符号是KS。

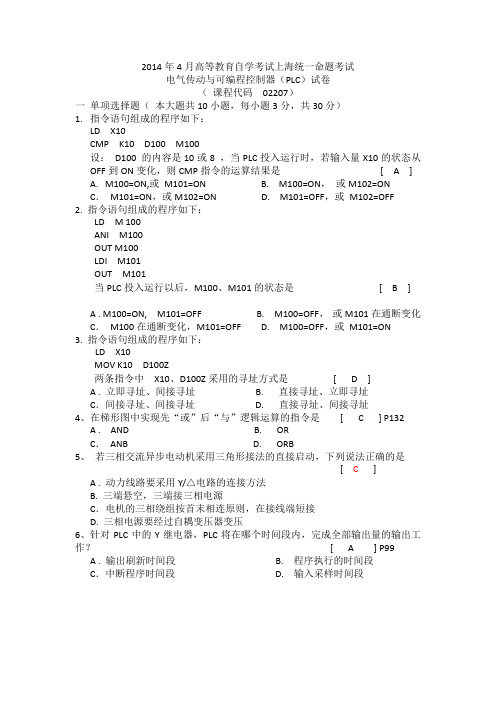

2014年4月高等教育自学考试上海统一命题考试电气传动与可编程控制器（PLC）试卷（课程代码02207）一单项选择题（本大题共10小题，每小题3分，共30分）1.指令语句组成的程序如下：LD X10CMP K10 D100 M100设：D100 的内容是10或8 ，当PLC投入运行时，若输入量X10的状态从OFF到ON变化，则CMP指令的运算结果是[ A ]A.M100=ON,或M101=ONB. M100=ON，或M102=ONC．M101=ON，或M102=ON D. M101=OFF，或M102=OFF2. 指令语句组成的程序如下：LD M 100ANI M100OUT M100LDI M101OUT M101当PLC投入运行以后，M100、M101的状态是[ B ]A . M100=ON, M101=OFF B. M100=OFF，或M101在通断变化C．M100在通断变化，M101=OFF D. M100=OFF，或M101=ON3. 指令语句组成的程序如下：LD X10MOV K10 D100Z两条指令中X10、D100Z采用的寻址方式是[ D ]A . 立即寻址、间接寻址 B. 直接寻址、立即寻址C．间接寻址、间接寻址 D. 直接寻址、间接寻址4、在梯形图中实现先“或”后“与”逻辑运算的指令是[ C ] P132A . AND B. ORC．ANB D. ORB5、若三相交流异步电动机采用三角形接法的直接启动，下列说法正确的是[ C]A . 动力线路要采用Y/△电路的连接方法B. 三端悬空，三端接三相电源C．电机的三相绕组按首末相连原则，在接线端短接D. 三相电源要经过自耦变压器变压6、针对PLC中的Y继电器，PLC将在哪个时间段内，完成全部输出量的输出工作？[ A ] P99A . 输出刷新时间段 B. 程序执行的时间段C．中断程序时间段 D. 输入采样时间段7、指令语句组成的程序如下：1、LD X10 6、OUT C11 K52、OUT C10 K5 7、LD C123、LD C10 8、RST C124、RST C10 9、LD X105、LD X10 10、OUT C12 K5若输入量X10 连续的从OFF到ON 变化五次，则C10、C11 、C12 的状态为[ ]A . C10 =ON 、C11=ON、C12=ONB. C10 =OFF 、C11=ON、C12=OFFC．C10 =OFF 、C11=ON、C12导通一次扫描周期D. C10导通一次扫描周期、C11=ON、C12=OFF8、指令语句组成的程序如下：LD X10OUT Txx K 100OUT Tyy K 100若输入量X10由OFF变化到ON，并且，X10保持为ON。

《电气控制与P L C》试题含答案(A卷)一、概念题（每小题2分，共30分）1．解释：1）低压电器：指用于交流50Hz（60Hz）、额定电压1200V以下或直流额定电压1500V以下的在电路内起电能分配、通断、保护、控制、调节或检测作用的电器。

2）接触器：指用于远距离频繁接通和分断交直流主回路及大容量用电回路的一种低压控制电器。

34567控制器（）85梯能块图（结构文本（9、T、C、AI、I S：顺：计数器：高速计10）说明ALD、OLD、LPS、LRD、LPP、LDS的逻辑堆栈指令的意义。

ALD：栈装载与，电路块串联连接；OLD：栈装载或，电路块并联连接；LPS：逻辑入栈；LRD：逻辑读栈；LPP：逻辑出栈；LDS：装载堆栈。

2．填空1）常用的电气控制系统图有（电气原理图、电器布置图和安装接线图）三种。

2）S7-200系列PLC有（CPU221、CPU222、CPU224、CPU224XP、CPU226）五种CPU模块，最多可扩展到（7）个扩展模块。

3）S7-200PLC的程序有（主程序、子程序和中断程序）三种。

4）PLC的周期扫描工作模式系统在初始化后,其循环扫描过程有RUN和STOP两种模式:，请在图1-1空格中由上而下填图1-1PLC循环扫描过程5）填写表1-1中指令的名称和功能，接触器SB4，SB4，通过十字复式操作手柄进行的，该手柄有上、下、前、后和中间零位共5个位置。

在扳动手柄时，通过联动机构将控制运动方向的机械离合器合上，并压下相应行程开关SQ3（向下、向前）或SQ4（向上、向后）。

比如欲使工作台向上运动，将手柄扳到向上位置，压下SQ4，接触器KM5线圈通电，M2电动机反转，工作台向上运动，工作台上、下、前、后运动的终端限位，是利用固定在床身上的挡铁撞击手柄，使其回复到中间零位加以实现的。

3）工作台纵向（左、右`）运动的控制首先将工作台转换开关SA1扳到断开位置，然后通过纵向操作手柄控制工作台的纵向运动。

2014年4月高等教育自学考试上海统一命题考试电气传动与可编程控制器（PLC）试卷（课程代码02207）一单项选择题（本大题共10小题，每小题3分，共30分）1.指令语句组成的程序如下：LD X10CMP K10 D100 M100设：D100 的内容是10或8 ，当PLC投入运行时，若输入量X10的状态从OFF到ON变化，则CMP指令的运算结果是[ A ]A.M100=ON,或M101=ONB. M100=ON，或M102=ONC．M101=ON，或M102=ON D. M101=OFF，或M102=OFF2. 指令语句组成的程序如下：LD M 100ANI M100OUT M100LDI M101OUT M101当PLC投入运行以后，M100、M101的状态是[ B ]A . M100=ON, M101=OFF B. M100=OFF，或M101在通断变化C．M100在通断变化，M101=OFF D. M100=OFF，或M101=ON3. 指令语句组成的程序如下：LD X10MOV K10 D100Z两条指令中X10、D100Z采用的寻址方式是[ D ]A . 立即寻址、间接寻址 B. 直接寻址、立即寻址C．间接寻址、间接寻址 D. 直接寻址、间接寻址4、在梯形图中实现先“或”后“与”逻辑运算的指令是[ C ] P132A . AND B. ORC．ANB D. ORB5、若三相交流异步电动机采用三角形接法的直接启动，下列说法正确的是[ C]A . 动力线路要采用Y/△电路的连接方法B. 三端悬空，三端接三相电源C．电机的三相绕组按首末相连原则，在接线端短接D. 三相电源要经过自耦变压器变压6、针对PLC中的Y继电器，PLC将在哪个时间段内，完成全部输出量的输出工作？[ A ] P99A . 输出刷新时间段 B. 程序执行的时间段C．中断程序时间段 D. 输入采样时间段7、指令语句组成的程序如下：1、LD X10 6、OUT C11 K52、OUT C10 K5 7、LD C123、LD C10 8、RST C124、RST C10 9、LD X105、LD X10 10、OUT C12 K5若输入量X10 连续的从OFF到ON 变化五次，则C10、C11 、C12 的状态为[ ]A . C10 =ON 、C11=ON、C12=ONB. C10 =OFF 、C11=ON、C12=OFFC．C10 =OFF 、C11=ON、C12导通一次扫描周期D. C10导通一次扫描周期、C11=ON、C12=OFF8、指令语句组成的程序如下：LD X10OUT Txx K 100OUT Tyy K 100若输入量X10由OFF变化到ON，并且，X10保持为ON。

电气控制与PLC理论考试试卷整理（带答案）一、填空题（将正确答案填入下列空白处，每题1分，共10分）1、电磁机构由吸引线圈、、衔铁等几部分组成。

2、各种低压断路器在结构上都有主触头、灭弧装置、自由脱扣器和等部分组成。

3、交流接触器的触点系统分为主触头和，用来直接接通和分断交流主电路和控制电路。

4、热继电器是利用流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期保护。

5、熔断器主要作为电路的保护元件。

6 、触头的接触形式有：、线接触、面接触。

7、电气控制系统中常用的保护环节有保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。

8、PLC的基本结构由CPU、、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

9、PLC的软件由系统程序和两大部分组成。

10、PLC常用的编程语言有：、指令表、高级语言。

二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共20分）1、判断交流或直流接触器的依据是：（）A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流2、用于使自动空气开关远距离断开电路的是：（）A、过电流脱扣器B、欠电压脱扣器C、分励脱扣器D、自由脱扣器3、电磁机构中，吸引线圈的作用是：（）A、将电能转化成磁场能量B、将磁场能转化成电能4、熔断器作为短路保护的电器，它是（）于被保护电路中的。

A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（）A、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点6、下述对PLC存储器描述错误的是：（）A、存放输入信号B、存放用户程序C、存放数据D、存放系统程序7、分析电气原理图的基本原则是：（）A、先分析交流通路B、先分析直流通路C、先分析主电路、后分析辅助电路D、先分析辅助电路、后分析主电路8、自动空气开关的电气符号是：（）A、SBB、QFC、FRD、FU9、下列对PLC软继电器的描述，正确的是：（）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确10、ST指令的作用是：（）A、用于单个常开触点与母线连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接四、问答题（每题10分，共３0分）1、既然在电动机的主电路中装有熔断器，为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?2、写出下面梯形图的程序语句。

2008年10月江苏省高等教育自学考试02207电气传动与可编程控制器(PLC)一、单项选择题(每小题1分。

共20分)耷下列每小题的四个备选答案中选出一个正确答案，并将其字母标号填入题干的括号内。

1．多点控制电路中，停止按钮接人控制回路的接线方式为( )A．串联 B．并联 C．自锁D．互锁2．要求宽范围而平滑的无级调速时，可采用交流变频调速或( )A·变极调速 B．串阻调速 C．串级调速D．直流调速3．能实现电动机正反向直接换向而不经过停止操作的原因是有( )A·自锁环节 B．互锁环节 C．复合按钮D．主触点4．控制电路中通常使用接触器的触点是( )A·动合触点 B．动断触点 C．主触点D．辅助触点5．电动机反接制动时，可以防止反向起动的继电器是( )A·时间 B．速度 C．热D．过电流保护6·某异步电动机定子绕组的极对数为2，则电动机的转子额定转速正确的为( )A．1500rpm B．1475rpm C．750rpm D．720rpm7．动断触点—V表示的继电器是( )A．接触器 8．时间继电器 C．普通继电器8．在下述图例中，行程开关的电气图形符号是( )A．少 8．／ c．少9．PLC各I／O点的通断状态在面板上显示是通过( )A．晶体管 8．发光二极管 C．光电耦合器10．输出模块中只能驱动较大功率交流负载的输出电路是( ) A．晶体管 8．场效应管 C．继电器11．大、中型PLC一般采用的结构形式为( )A．整体式 8．模块式 C．扩展式D．速度继电器D．光敏三极管D．双向可控硅D．固定式第1章1.1 低压电器的分类有那几种？答：低压电器的种类繁多，分类方法有很多种。

按工作方式可分为手控电器和自控电器。

按用途可分为低压控制电器和低压保护电器。

按种类可分为刀开关、刀形转换开关、熔断器、低压断路器、接触器、继电器、主令电器和自动开关等。

1.2 什么是电气原理图和安装接线图？它们的作用是什么？答：电气原理图是根据工作原理绘制的，一般不表示电器元件的空间位置关系，因此图中不反映电器元件的实际安装位置和实际接线情况。

PLC原理及应用一、单项选择题（本大题共60分，共 20 小题，每小题 3 分）1. 定时器的线圈断电时复位，其常开触点（），当前值等于（）。

A. 通，零 B. 接通，设定值 C. 断开，零 D. 断开，设定值2. STL指令称为（）。

A. 条件跳步指令 B. 跳步结束指令 C. 主控指令 D. 步进梯形指令3. SET指令应放在梯形图的（）。

A. 右边 B. 中间 C. 最左边 D. 任意位置4. 与STL指令相连的常开触点应使用（）指令。

A. AND B. ANI C. LD D. LDI5. 步进梯形指令的英文缩写是（）。

A. CJ B. CALL C. MCR D. STL6. 与STL指令相连的常闭触点应使用（）指令。

A. AND B. ANI C. LD D. LDI7. 编程器的主要作用是（）。

A. 输入和编辑用户程序，控制输入模块信号的输入 B. 监视PLC运行时梯形图中各编程元件的工作状态，控制输出模块的信号输出 C. 输入、检查和调试用户程序，修改输入继电器的状态 D. 输入、编辑、检查和修改用户程序，监视系统的运行情况8. INV指令称为（）。

A. 取反指令 B. 空操作指令 C. 复位指令 D. 脉冲指令9. 使用STL指令时（）。

A. 允许双线圈输出 B. 不允许双线圈输出 C. 必须双线圈输出 D. 允许不带常数K的计数器输出10. 继电器的线圈通电时，其（）。

A. 常开触点断开，常闭触点接通 B. 常开触点断开，常闭触点断开 C. 常开触点接通，常闭触点接通 D. 常开触点接通，常闭触点断开11. PLC采用扫描方式工作每一次扫描要成以下工作（）。

A. 输入处理、程序执行、输出处理、自诊断、自检测 B. 内部处理、通讯处理、输入处理、程序执行、输出处理 C. 内部处理、自诊断、输入处理、程序执行、输出处理 D. 内部处理、自检测、输入处理、程序执行、输出处理12. 整数比较指令包括（）。

5、简述PLC的扫描工作过程。

6、为什么PLC中软继电器的触点可无数次使用？7、PLC按I/O点数和结构形式可分为几类？8、PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？三、判断题1、PLC的输入电路均采用光电耦合隔离方式。

（×）2、CPU224型PLC本机I/O点数为14/10。

（√）3、PLC的周期性循环扫描方式不会产生输入/输出滞后时间。

（×）4、间接寻址是通过地址指针来存取存储器中的数据。

（?√??）5、存储器AI、AQ只能使用字寻址方式来存取信息。

（?√??）四、选择题1、世界上第1台PLC诞生于（D）A.、日本松下公司，1970年；B、德国西门子公司，1969年；C、美国通用公司，1968年；D、美国数字设备公司，1969年。

2A3、A、4、A、C、5、 D ）A、6A、7、AC8AC、变量存储器D、内部存储器9、CPU224XP型PLC有几个通讯端口（A ）A、2个B、1个C、3个D、4个第三章一、填空题1、输出指令（对应于梯形图中的线圈）不能用于输入过程映像寄存器。

2、SM 0.1在首次扫描时为ON，通常用来进行程序初始化；SM0.0一直为 ON。

3、接通延时定时器TON的使能（IN）输入电路为ON时开始定时，当前值大于等于预设值时其定时器位变为 1，梯形图中其常开触点接通，常闭触点断开。

4、接通延时定时器TON的使能输入电路 OFF 时被复位，复位后梯形图中其常开触点断开，常闭触点接通，当前值等于 0 。

5、有记忆接通延时定时器TONR的使能输入电路 ON 时开始定时，使能输入电路断开时，当前值不变。

使能输入电路再次接通时继续定时。

必须用复位指令来复位TONR。

6、断开延时定时器TOF的使能输入电路接通时，定时器位立即变为 1 ，当前值被复位。

7、TONR的启动输入端IN由“1”变“0”时定时器复位。

（?×）8、定时器定时时间长短取决于定时分辨率。

2008年10月江苏省高等教育自学考试02207电气传动与可编程控制器(PLC)一、单项选择题(每小题1分。

共20分)耷下列每小题的四个备选答案中选出一个正确答案，并将其字母标号填入题干的括号内。

1．多点控制电路中，停止按钮接人控制回路的接线方式为( )A．串联 B．并联 C．自锁D．互锁2．要求宽范围而平滑的无级调速时，可采用交流变频调速或( )A·变极调速 B．串阻调速 C．串级调速D．直流调速3．能实现电动机正反向直接换向而不经过停止操作的原因是有( )A·自锁环节 B．互锁环节 C．复合按钮D．主触点4．控制电路中通常使用接触器的触点是( )A·动合触点 B．动断触点 C．主触点D．辅助触点5．电动机反接制动时，可以防止反向起动的继电器是( )A·时间 B．速度 C．热D．过电流保护6·某异步电动机定子绕组的极对数为2，则电动机的转子额定转速正确的为( )A．1500rpm B．1475rpm C．750rpm D．720rpm7．动断触点—V表示的继电器是( )A．接触器 8．时间继电器 C．普通继电器8．在下述图例中，行程开关的电气图形符号是( )A．少 8．／ c．少9．PLC各I／O点的通断状态在面板上显示是通过( )A．晶体管 8．发光二极管 C．光电耦合器10．输出模块中只能驱动较大功率交流负载的输出电路是( ) A．晶体管 8．场效应管 C．继电器11．大、中型PLC一般采用的结构形式为( )A．整体式 8．模块式 C．扩展式D．速度继电器D．光敏三极管D．双向可控硅D．固定式第1章1.1 低压电器的分类有那几种？答：低压电器的种类繁多，分类方法有很多种。

按工作方式可分为手控电器和自控电器。

按用途可分为低压控制电器和低压保护电器。

按种类可分为刀开关、刀形转换开关、熔断器、低压断路器、接触器、继电器、主令电器和自动开关等。

1.2 什么是电气原理图和安装接线图？它们的作用是什么？答：电气原理图是根据工作原理绘制的，一般不表示电器元件的空间位置关系，因此图中不反映电器元件的实际安装位置和实际接线情况。
