答案2.1解：本题练习分流、分压公式。

设电压、电流参考方向如图所示。

(a) 由分流公式得：23A 2A 23I R Ω⨯==Ω+解得75R =Ω(b) 由分压公式得：3V 2V 23R U R ⨯==Ω+解得47R =Ω答案2.2解：电路等效如图(b)所示。

20k Ω1U +-20k Ω(b)+_U图中等效电阻(13)520(13)k //5k k k 1359R +⨯=+ΩΩ=Ω=Ω++由分流公式得：220mA 2mA 20k RI R =⨯=+Ω电压220k 40V U I =Ω⨯= 再对图(a)使用分压公式得：13==30V 1+3U U ⨯答案2.3解：设2R 与5k Ω的并联等效电阻为2325k 5k R R R ⨯Ω=+Ω(1) 由已知条件得如下联立方程：32113130.05(2) 40k (3)eqR U UR R R R R ⎧==⎪+⎨⎪=+=Ω⎩由方程(2)、(3)解得138k R =Ω 32k R =Ω 再将3R 代入(1)式得210k 3R =Ω答案2.4解：由并联电路分流公式，得1820mA 8mA (128)I Ω=⨯=+Ω2620mA 12mA (46)I Ω=⨯=+Ω由节点①的KCL 得128mA 12mA 4mA I I I =-=-=-答案2.5解：首先将电路化简成图(b)。

图 题2.5120Ω(a)图中1(140100)240R =+Ω=Ω2(200160)120270360(200160)120R ⎡⎤+⨯=+Ω=Ω⎢⎥++⎣⎦ 由并联电路分流公式得211210A 6A R I R R =⨯=+及21104A I I =-= 再由图(a)得321201A 360120I I =⨯=+由KVL 得，3131200100400V U U U I I =-=-=-答案2.6xRx(a-1)图2.6解：（a ）设R 和r 为1级，则图题2.6(a)为2级再加x R 。

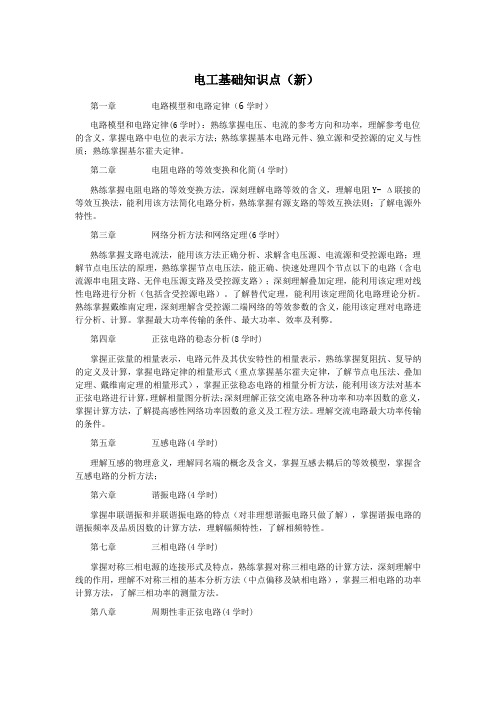

电工基础知识点（新）第一章电路模型和电路定律（6学时）电路模型和电路定律(6学时)：熟练掌握电压、电流的参考方向和功率，理解参考电位的含义，掌握电路中电位的表示方法；熟练掌握基本电路元件、独立源和受控源的定义与性质；熟练掌握基尔霍夫定律。

第二章电阻电路的等效变换和化简(4学时)熟练掌握电阻电路的等效变换方法，深刻理解电路等效的含义，理解电阻Y- Δ联接的等效互换法，能利用该方法简化电路分析，熟练掌握有源支路的等效互换法则；了解电源外特性。

第三章网络分析方法和网络定理(6学时)熟练掌握支路电流法，能用该方法正确分析、求解含电压源、电流源和受控源电路；理解节点电压法的原理，熟练掌握节点电压法，能正确、快速处理四个节点以下的电路（含电流源串电阻支路、无伴电压源支路及受控源支路）；深刻理解叠加定理，能利用该定理对线性电路进行分析（包括含受控源电路）。

了解替代定理，能利用该定理简化电路理论分析。

熟练掌握戴维南定理，深刻理解含受控源二端网络的等效参数的含义，能用该定理对电路进行分析、计算。

掌握最大功率传输的条件、最大功率、效率及利弊。

第四章正弦电路的稳态分析(8学时)掌握正弦量的相量表示，电路元件及其伏安特性的相量表示，熟练掌握复阻抗、复导纳的定义及计算，掌握电路定律的相量形式（重点掌握基尔霍夫定律，了解节点电压法、叠加定理、戴维南定理的相量形式），掌握正弦稳态电路的相量分析方法，能利用该方法对基本正弦电路进行计算，理解相量图分析法；深刻理解正弦交流电路各种功率和功率因数的意义，掌握计算方法，了解提高感性网络功率因数的意义及工程方法。

理解交流电路最大功率传输的条件。

第五章互感电路(4学时)理解互感的物理意义，理解同名端的概念及含义，掌握互感去耦后的等效模型，掌握含互感电路的分析方法；第六章谐振电路(4学时)掌握串联谐振和并联谐振电路的特点（对非理想谐振电路只做了解），掌握谐振电路的谐振频率及品质因数的计算方法，理解幅频特性，了解相频特性。

哈工大电路习题答案哈工大电路习题答案在学习电路课程的过程中，我们经常会遇到各种各样的习题。

这些习题不仅能够帮助我们巩固所学的知识，还能够提高我们的解题能力。

然而，有时候我们可能会遇到一些难以解答的问题，这时候就需要一些参考答案来帮助我们。

下面，我将为大家提供一些哈工大电路习题的参考答案。

1. 电路基础习题1.1 电阻与电流关系题目：一个电阻为10欧姆的电路中，通过的电流为2安培，求电路中的电压是多少？答案：根据欧姆定律，电压等于电流乘以电阻，所以电压等于2安培乘以10欧姆，即20伏特。

1.2 串联电路题目：有两个电阻分别为5欧姆和10欧姆的电路，串联连接在一起，通过的电流为3安培，求电路中的总电阻是多少？答案：串联电路中的总电阻等于各个电阻之和，所以总电阻等于5欧姆加上10欧姆，即15欧姆。

1.3 并联电路题目：有两个电阻分别为5欧姆和10欧姆的电路，并联连接在一起，通过的电流为2安培，求电路中的总电阻是多少？答案：并联电路中的总电阻等于各个电阻的倒数之和的倒数，所以总电阻等于(1/5 + 1/10)的倒数，即6.67欧姆。

2. 电路分析习题2.1 戴维南定理题目：有一个电阻为10欧姆的电路，通过的电流为2安培，求该电路中的电压是多少？答案：根据戴维南定理，可以通过测量电阻两端的电压来求解。

由于电阻为10欧姆，电流为2安培，所以电压等于电阻乘以电流，即20伏特。

2.2 超节点法题目：有一个包含电流源和电阻的电路，其中一个节点既有电流源又有电阻，如何应用超节点法来简化电路分析？答案：超节点法是一种简化复杂电路分析的方法，可以将包含电流源和电阻的节点分解为两个节点，其中一个节点为电流源连接的节点，另一个节点为电阻连接的节点。

然后根据电流源和电阻之间的关系，可以求解出电路中的电流和电压。

3. 电路设计习题3.1 电路的功率计算题目：有一个电阻为10欧姆的电路，通过的电流为2安培，求该电路的功率是多少？答案：根据功率公式，功率等于电流的平方乘以电阻，所以功率等于2安培的平方乘以10欧姆，即40瓦特。

电工基础第一章至第四章知识总结一．电路与电路模型1.电流的参考方向可以任意指定，分析时：若参考方向与实际方向一致，则i>0，反之i<0。

电压的参考方向也可以任意指定，分析时：若参考方向与实际方向一致，则u>0反之u<0。

2．功率平衡一个实际的电路中，电源发出的功率总是等于负载消耗的功率。

3．全电路欧姆定律：U=E-RI4．负载大小的意义：电路的电流越大，负载越大。

电路的电阻越大，负载越小。

5．电路的断路与短路电路的断路处：I＝0，U≠0电路的短路处：U＝0，I≠0二．基尔霍夫定律1．几个概念：支路：是电路的一个分支。

结点：三条（或三条以上）支路的联接点称为结点。

回路：由支路构成的闭合路径称为回路。

网孔：电路中无其他支路穿过的回路称为网孔。

2．基尔霍夫电流定律：（1）定义：任一时刻，流入一个结点的电流的代数和为零。

或者说：流入的电流等于流出的电流。

（2）表达式：i进总和=0 或： i进=i出　（3）可以推广到一个闭合面。

3．基尔霍夫电压定律（1）定义：经过任何一个闭合的路径，电压的升等于电压的降。

或者说：在一个闭合的回路中，电压的代数和为零。

或者说：在一个闭合的回路中，电阻上的电压降之和等于电源的电动势之和。

（2）基尔霍夫电压定律可以推广到一个非闭合回路三．电位的概念（1）定义：某点的电位等于该点到电路参考点的电压。

（2）规定参考点的电位为零。

称为接地。

（3）电压用符号U表示,电位用符号V表示（4）两点间的电压等于两点的电位的差　。

（5）注意电源的简化画法。

四．理想电压源与理想电流源1．理想电压源（1）不论负载电阻的大小，不论输出电流的大小，理想电压源的输出电压不变。

理想电压源的输出功率可达无穷大。

（2）理想电压源不允许短路。

2．理想电流源（1）不论负载电阻的大小，不论输出电压的大小，理想电流源的输出电流不变。

理想电流源的输出功率可达无穷大。

（2）理想电流源不允许开路。

3．理想电压源与理想电流源的串并联（1）理想电压源与理想电流源串联时，电路中的电流等于电流源的电流，电流源起作用。
