对重至缓冲器垂直距离最大允许值的计算方法

对重缓冲距离最大允许值的计算方法1、测量出对重缓冲距离（轿厢在顶层平层时）2、将轿厢开到上端站平层，测量出上述距离包括：制导行程，站人距离，最高部件与顶部距离，绳头到顶部距离。

3、短接上限位上极限，轿厢检修上行至打滑状态，测量处上打滑距离。

4、计算出对重缓冲器压缩行程。

5、用额定速度代进上述四个公式计算出相应数值，6、用上述四个实测值减掉由公式计算出的相应数值，取一个最小值作为计算值，7、用这个计算值减掉缓冲器压缩行程即为对重缓冲器的最大允许距离。

一般做法是：首先：在缓冲器没有压缩前的水平面对应的井道壁（可以明显观测处）划一标识A，即缓冲器压缩后应该复位的平面位置；第二：根据A标识，在顶部空间允许的情况下，若是蓄能型缓冲器，则在该A 标识垂直距离350mm处再划一标识（表示对重缓冲距应该在这两标识之间）；若是耗能型缓冲器。

则在该A标识垂直距离400mm处再划一标识；若在顶部空间不足情况下，应该根据GB7588-2003标准满足5.7.1.1的要求时，计算对重缓冲距的允许值，根据该允许值在A标识上垂直距离处再划一标识即可。

附：GB7588-2003标准5.7.1.1项：当对重完全压在它的缓冲器上时，应同时满足下面四个条件：a)轿厢导轨长度应能提供不小于0.1+0.035υ2(m)的进一步的制导行程；b)符合8.13.2尺寸要求的轿顶最高面积的水平面[不包括5.7.1.1c]所述的部件面积]，与位于轿厢投影部分井道顶最低部件的水平面(包括梁和固定在井道顶下的零部件)之间的自由垂直距离不应小于1.0+0.035υ2(m)；c)井道顶的最低部件与：1)固定在轿厢顶上的设备的最高部件之间的自由垂直距离[不包括下面2]所述及的部件]，不应小于0.3+0.035υ2 (m)。

2)导靴或滚轮、曳引绳附件和垂直滑动门的横梁或部件的最高部分之间的自由垂直距离不应小于0.1+0.035υ2 (m)。

d)轿厢上方应有足够的空间，该空间的大小以能容纳一个不小于0.50m×0.60m×0.80m的长方体为准，任一平面朝下放置即可。

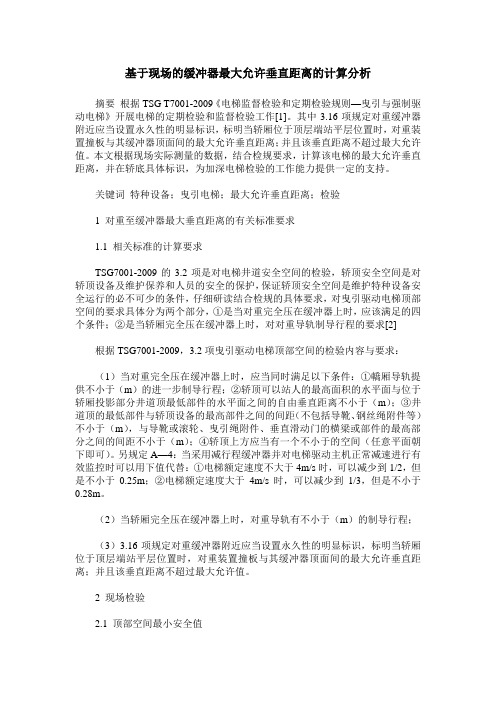

基于现场的缓冲器最大允许垂直距离的计算分析摘要根据TSG T7001-2009《电梯监督检验和定期检验规则—曳引与强制驱动电梯》开展电梯的定期检验和监督检验工作[1]。

其中3.16项规定对重缓冲器附近应当设置永久性的明显标识，标明当轿厢位于顶层端站平层位置时，对重装置撞板与其缓冲器顶面间的最大允许垂直距离；并且该垂直距离不超过最大允许值。

本文根据现场实际测量的数据，结合检规要求，计算该电梯的最大允许垂直距离，并在轿底具体标识，为加深电梯检验的工作能力提供一定的支持。

关键词特种设备；曳引电梯；最大允许垂直距离；检验1 对重至缓冲器最大垂直距离的有关标准要求1.1 相关标准的计算要求TSG7001-2009的3.2项是对电梯井道安全空间的检验，轿顶安全空间是对轿顶设备及维护保养和人员的安全的保护，保证轿顶安全空间是维护特种设备安全运行的必不可少的条件，仔细研读结合检规的具体要求，对曳引驱动电梯顶部空间的要求具体分为两个部分，①是当对重完全压在缓冲器上时，应该满足的四个条件；②是当轿厢完全压在缓冲器上时，对对重导轨制导行程的要求[2]根据TSG7001-2009，3.2项曳引驱动电梯顶部空间的检验内容与要求：（1）当对重完全压在缓冲器上时，应当同时满足以下条件：①轎厢导轨提供不小于（m）的进一步制导行程；②轿顶可以站人的最高面积的水平面与位于轿厢投影部分井道顶最低部件的水平面之间的自由垂直距离不小于（m）；③井道顶的最低部件与轿顶设备的最高部件之间的间距（不包括导靴、钢丝绳附件等）不小于（m），与导靴或滚轮、曳引绳附件、垂直滑动门的横梁或部件的最高部分之间的间距不小于（m）；④轿顶上方应当有一个不小于的空间（任意平面朝下即可）。

另规定A—4：当采用减行程缓冲器并对电梯驱动主机正常减速进行有效监控时可以用下值代替：①电梯额定速度不大于4m/s时，可以减少到1/2，但是不小于0.25m；②电梯额定速度大于4m/s时，可以减少到1/3，但是不小于0.28m。

电梯对重缓冲距取值范围分析林生富【摘要】电梯对重缓冲距的大小影响到电梯的安全运行,文中针对电梯对重缓冲距取值范围问题,介绍了电梯顶部空间、极限开关对它的直接影响,提出了对重导轨进一步制导行程余量、轿厢冲顶时的救援对它的间接影响,通过检验案例给出了对重缓冲距取值范围的具体计算方法,在案例基础上提出了检验注意事项.文中给出的对重缓冲距取值范围计算方法及检验注意事项,可为电梯对重缓冲距的设计、安装、维修、检验提供参考性建议.【期刊名称】《质量技术监督研究》【年(卷),期】2017(000)002【总页数】4页(P34-36,46)【关键词】对重缓冲距;制导余量;冲顶救援;顶部空间;极限开关【作者】林生富【作者单位】福建省特种设备检验研究院,福建福州,350008【正文语种】中文对重缓冲距是电梯安装和使用过程中涉及到的重要参数，其值的大小在超出一定范围后将影响到电梯的安全运行。

由于缓冲距允许值的大小不仅涉及井道顶部空间设计值，还受到其它项目检验判定的影响，而目前没有一个较为完整的论述，因此有必要对其进行深入分析。

鉴于国内强制驱动电梯极少，以下论述的电梯缓冲距有关问题均针对曳引驱动电梯。

2.1 直接影响因素2.1.1 电梯顶部空间（1）轿厢导轨进一步制导行程。

轿厢导轨应能提供轿厢在各种工况下保持在导轨上运行的行程，对重缓冲距过大会导致轿厢在冲顶时跃出导轨的行程，轿厢脱离导轨或撞击井道顶部，造成事故。

检规TSG T7001-2009（以下简称“检规”）[1]规定轿厢导轨应提供不小于（0.1+0.035）v2(m)的进一步制导行程。

（2）轿顶站人空间。

轿顶上应能提供足够的站人空间保证作业人员的安全，对重缓冲距过大同样会导致轿厢在冲顶时轿顶站人空间的高度不足，无法保证轿顶上作业人员的安全。

检规规定轿顶可以站人的最高面积的水平面与位于轿厢投影部分井道顶最低部件的水平面之间的自由垂直距离不小于（1.0+0.035）v2(m)，同时，轿顶上方应当有一个不小于0.5m×0.6m×0.8m的空间（任意平面朝下即可）。

电梯对重缓冲距取值范围分析摘要：随着检验理论的发展及检验工作的改革,对重缓冲距项目的检验要求与方式也发生了很大的改变,从过去的实际测量变为观察划线｡无论哪种检验方式都存在缓冲器越程的取值范围｡电梯缓冲器越程关系到电梯的安全,这一距离过大或过小都会造成维护保养人员不安全的存在｡为此,笔者就针对此问题进行以下论述｡关键词：对重缓冲距；顶部空间前言:对重缓冲距是电梯安装和使用过程中涉及到的重要参数,其值的大小在超出一定范围后将影响到电梯的安全运行｡由于缓冲距允许值的大小不仅涉及井道顶部空间设计值,还受到其它项目检验判定的影响,而目前没有一个较为完整的论述,因此有必要对其进行深入分析｡一、工况分析图1为电梯井道平面图,图2为电梯在顶层端站平层时对重所处位置,图3为对重缓冲器被"完全压缩"时的工况,图4为井道顶层空间,由图1中可知外缘水平自由距离为222mm｡根据GB7588-2003中8.13.3.2(注:以下文中所提及的条款号均对应GB7588-2003中条款号),考虑到护栏扶手外缘水平的自由距离,扶手高度为:a) 当自由距离不大于0.85m时,不应小于0.70m;b)当自由距离大于0.85m时,不应小于1.10m｡可知该电梯轿顶护栏高度为700mm即可(由图4可见)｡图2中可知对重缓冲距定为200mm且该缓冲器是高度为80mm的蓄能型缓冲器｡图3为对重缓冲器被“完全压缩”时的工况｡此时按10.4.1.2对于非线性蓄能型缓冲器提到的术语"完全压缩n是指缓冲器被压缩掉9 0%的高度｡即其被压缩了80x90%=72mm｡因此对重与图2中相比,下降了200+72=272mm｡此时图4中的原本在顶层端站平层的轿厢应该被对重上拉了272mm｡参照5.7.1.1当对重完全压在它的缓冲器上时,应同时满足下面四个条件:a)轿厢导轨长度应能提供不小于0.H0.035V2(m)的进一步的制导行程;注:0.035v2表示对应于115%额定速度v时的重力制停距离的一半｡即=0.0337v2,圆整为0.035V2｡(其中115%的额定速度是源于0.3.12当轿厢速度在达到机械制动瞬间仍与主电源频率相关时,则此时的速度假定不超过115%额定速度或相应的分级速度｡)b)符合8.13.2尺寸要求的轿顶最高面积的水平面[不包括5.7.1.1c]所述的部件面积,与位于轿厢投影部分井道顶最低部件的水平面(包括梁和固定在井道顶下的零部件)之间的自由垂直距离不应小于1.0+0.035v2(m);c)井道顶的最低部件与:1)固定在轿厢顶上的设备的最高部件之间的自由垂直距离[包括下面2],所述及的部件,不应小于0.3+0.035v2(m)｡2)导靴或滚轮､曳引绳附件和垂直滑动门的横梁或部件的最高部分之间的自由垂直距离不应小于0.1+0.035v2(m)此时,由图4不难测出5.7.1.1中的各值,详见下表｡由此可见最小差值为73mm,所以该电梯对重缓冲距最大允许值不应大于200+73=273mm｡二、最大值的意义每台电梯在设计之初,其对重缓冲距就是固定了的｡但在实际使用中,曳引钢丝绳被不断拉伸,导致对重缓冲距逐步减小｡按照10.5.1极限开关应在轿厢或对重位(如有)接触缓冲器之前起作用,并在缓冲器被压缩期间保持其动作状态的要求｡如果对重缓冲距减小到先于极限开关起作用,就会有安全隐患｡此时维保人员会对钢丝绳进行切割,以确保能满足10.5.1的要求｡那么切割多少就是一个问题了｡切得少,于事无补;切得多,会导致轿厢在极端清况下,不能有效保护轿顶维保人员的安全｡此时标明对重缓冲器的最大允许垂直距离｡那切割多少,现一目了然｡既方便了维护保养的操作,也保障了电梯的安全运行｡三、检验注意事项检规和标准中许多项目是相互关联的,检验中在对电梯的某个项目进行判定时除了考虑与该项目直接相关的内容外的,还应考虑是否与其它项目存在关联｡通过上述案例可知在检验对重缓冲距时应注意:(1)监督检验时,对重最大缓冲距通常会在缓冲器附近标出,检验员在对该值是否符合要求进行判定时,应验算对重导轨进一步制导行程是否符合要求,不符合要求的情况多发生在无机房电梯,部分无机房电梯会将曳引机布置在对重导轨上方,占用了对重导轨的部分行程,实践中,多数该类电梯的对重最大缓冲距取值为所测得对重缓冲距值加上对重制导余量值｡(2)定期检验时,由于电梯钢丝绳在使用过程中会伸长,钢丝绳通常会被裁短,为了减少裁剪次数,通常会多裁掉一些,而以加墩子的形式来满足对重缓冲距在原有的允许范围内,这样对重框整体就上移了一段,当轿厢蹲底完全压缩缓冲器时,对重导轨进一步制导行程就可能不足,此时不应直接判定对重缓冲距符合要求,应重新测量计算对重导轨进一步制导行程是否符合要求,符合了以后,还需重新标注最大允许值｡四、结束语缓冲器是电梯失控后安全保证的最后一道防线｡缓冲距是保证轿顶工作人员安全的必备措施之一｡为使缓冲距的检验具有很强的可操作性,以上的取值范围是笔者的一点拙见｡仅供电梯工作者们参考｡参考文献[1]T SG T7001--2009.((电梯监督检验和定期检验——曳引与强制驱动电梯》.[2]何若泉,谢柳辉,张宏亮.电梯检验工艺手册[M].北京:中国标准出版社,2015,12.[3]张成钢.电梯的顶部空间和对重越程的“最大允许垂直距离”监督检验方法的探讨[J].福州:质量技术监督研究,2011,6.。

关于电梯对重越程距离的探讨在电梯的检验过程中经常需要我们计算对重越程距离的允许范围，以及判断电梯顶层空间是否满足要求，这两者之间存在一定的关联性。

本文根据实际工作情况，就电梯的对重越程距离进行详细的阐述。

标签：电梯检验;对重越程距离1 引言当前，我国特种设备检验检测机构（以下简称检验机构）主要依据《电梯监督检验和定期检验规则——曳引与强制驱动电梯》（TSG T7001—2009，含第1 号修改单和第2 号修改单）（以下简称检规）对使用单位的在用曳引与强制驱动电梯进行检验检测。

《检规》附件A第3.15-（5）项：“对重缓冲器附近应当设置永久性的明显标识，标明当轿厢位于顶层端站平层位置时，对重装置撞板与其缓冲器顶面间的最大允许垂直距离;并且该垂直距离不超过最大允许值。

”同时《检规》中附件A第3.2项也规定了当对重完全压在缓冲器上时，电梯井道顶部空间应满足的条件：①轿厢导轨提供不小于0.1+0.035v2（m）的进一步制导行程;②轿顶可以站人的最高面积的水平面与位于轿厢投影部分井道顶最低部件的水平面之间的自由垂直距离不小于 1.0+0.035v2（m）;③井道顶的最低部件与轿顶设备的最高部件之间的间距（不包括导靴、钢丝绳附件等）不小于0.3+0.035v2（m），与导靴或者滚轮、曳引绳附件、垂直滑动门的横梁或部件的最高部分之间的间距不小于0.1+0.035v2（m）;④轿顶上方有一个不小于0.50m×0.60m×0.80m 的空间（任意平面朝下即可）。

上文提到的“最大允许值”为满足《检规》中附件A第3.2项的要求，通过现场尺寸测量及计算可得。

此值在电梯安装完毕就固定，一般不会改变。

而“最大允许垂直距离”只要在条件允许的情况下，应在计算值的基础上适当缩小，为电梯顶部多留安全空间，尽量不要触及顶部空间的“安全底线”。

而最多能缩小多少呢？即“最小允许垂直距离”，相关的法律法规没有规定曳引驱动电梯对重越程距离的最小值。

曳引电梯对重至缓冲器最大允许垂直距离的计算
曳引电梯对重至缓冲器最大允许垂直距离的计算，需要考虑以下几个因素：
1. 电梯对重的重量和形状：电梯对重的重量和形状会直接影响其下落速度和撞击力，从而影响缓冲器的承载能力。

2. 缓冲器的类型和规格：不同类型和规格的缓冲器具有不同的承载能力，需要根据电梯对重的重量和形状选择合适的缓冲器。

3. 电梯井道的高度：电梯井道的高度决定了电梯对重下落的最大高度，以及缓冲器需要承受的最大冲击力。

4. 安全要求：根据国家相关标准和要求，需要考虑安全系数，确保电梯运行过程中的安全性。

综合考虑以上因素，可以进行如下计算：
1. 确定电梯对重的重量和形状，计算其下落速度和撞击力；
2. 根据电梯对重的重量和形状选择合适的缓冲器类型和规格；
3. 计算电梯对重下落的最大高度，即电梯井道的高度减去电梯对重和曳引机械设备的高度；
4. 根据缓冲器的承载能力和国家相关标准和要求，确定安全系数，计算缓冲器最大允许垂直距离。

以上计算结果应当在实际施工中得到验证，并根据现场情况进行必要的调整。

- 1 -。

对重缓冲距离最大允许值的计算方法1、测量出对重缓冲距离（轿厢在顶层平层时）2、将轿厢开到上端站平层，测量出上述距离包括：制导行程，站人距离，最高部件与顶部距离，绳头到顶部距离。

3、短接上限位上极限，轿厢检修上行至打滑状态，测量处上打滑距离。

4、计算出对重缓冲器压缩行程。

5、用额定速度代进上述四个公式计算出相应数值，6、用上述四个实测值减掉由公式计算出的相应数值，取一个最小值作为计算值，7、用这个计算值减掉缓冲器压缩行程即为对重缓冲器的最大允许距离。

一般做法是：首先：在缓冲器没有压缩前的水平面对应的井道壁（可以明显观测处）划一标识A，即缓冲器压缩后应该复位的平面位置；第二：根据A标识，在顶部空间允许的情况下，若是蓄能型缓冲器，则在该A 标识垂直距离350mm处再划一标识（表示对重缓冲距应该在这两标识之间）；若是耗能型缓冲器。

则在该A标识垂直距离400mm处再划一标识；若在顶部空间不足情况下，应该根据GB7588-2003标准满足5.7.1.1的要求时，计算对重缓冲距的允许值，根据该允许值在A标识上垂直距离处再划一标识即可。

附：GB7588-2003标准5.7.1.1项：当对重完全压在它的缓冲器上时，应同时满足下面四个条件：a)轿厢导轨长度应能提供不小于0.1+0.035υ2(m)的进一步的制导行程；b)符合8.13.2尺寸要求的轿顶最高面积的水平面[不包括5.7.1.1c]所述的部件面积]，与位于轿厢投影部分井道顶最低部件的水平面(包括梁和固定在井道顶下的零部件)之间的自由垂直距离不应小于1.0+0.035υ2(m)；c)井道顶的最低部件与：1)固定在轿厢顶上的设备的最高部件之间的自由垂直距离[不包括下面2]所述及的部件]，不应小于0.3+0.035υ2 (m)。

2)导靴或滚轮、曳引绳附件和垂直滑动门的横梁或部件的最高部分之间的自由垂直距离不应小于0.1+0.035υ2 (m)。

d)轿厢上方应有足够的空间，该空间的大小以能容纳一个不小于0.50m×0.60m×0.80m的长方体为准，任一平面朝下放置即可。

电梯井道顶部间距对对重缓冲器距离要求为防止电梯冲顶，在电梯上都设置有：上端站强迫减速开关、上限位保护开关、上极限保护开关、上行超速保护装置、对重缓冲器等作为安全保护装置。

其中，上限位保护开关及上极限保护开关均是通过制动器制动来达到保护电梯安全的。

当电梯轿厢在最高层站平层位置制动器失效、对重重量又大于轿厢重量时，电梯将向上溜车发生冲顶事故，这时GB10060－1993《电梯安装验收规范》中4.5.1条"当轿厢在最高层站平层位置时，对于蓄能型缓冲器，缓冲器顶面与对重装置撞板之间的距离应为200mm～350mm，对于耗能型缓冲器，此距离应为150mm～400mm"。

此规定中对重与缓冲器距离能否满足GB7588－2003《电梯制造与安装安全规范》中5.7.1、5.7.1.1条规定的电梯井道顶部间距，能否保证轿厢和乘客安全呢？现就此进行分析论证。

一、GB7588－2003标准对对重缓冲器距离的要求对重缓冲器距离是指：电梯轿厢在最高层站平层时，对重装置撞板与缓冲器顶面之间的距离。

根据GB7588－2003 《电梯制造与安装安全规范》5.7.1、5.7.1.1条规定："曳引驱动电梯的井道顶部间距应满足下列要求，当对重完全压在它的缓冲器上时，应同时满足下面四个条件：a)、轿厢导轨长度应能提供不小于0.1+0.035V2m的进一步制导行程；b)、轿顶最高面积的水平面，与位于轿厢投影部分井道顶最低部件的水平面之间的自由垂直距离不应小于1.0+0.035V2m；c)、井道顶的最低部件与：1）、固定在轿厢顶上的设备的最高部件之间的自由垂直距离，不应小于0.3+0.035V2m；2）、导靴或滚轮、曳引绳附件和垂直滑动门的横梁或部件的最高部分之间的自由垂直距离不应小于0.1+0.035V2m；d)、轿厢上方应有足够的空间，该空间的大小以能容纳一个不小于0.50m×0.60m×0.80m的长方体为准......。
