如何利用Cass7.0生成横断面线1.生成等高线(其实不生成也可以生成断面)(1) 建立三角网(DTM),点击等高线-＞建立DTM:(2)选择建立DTM的方式，可以用数据文件，也可以用图面高程点，以用数据文件为例，依次打开数据文件，并勾选“建模过程考虑陡坎”点击确定。
(3)根据生成的三角网看是否符合实际需要，多余的可进行删除操作，不足的亦可进行添加三角网操作。
彳*> 混13341 国h*IH囉创G)直1凸E1阿)(4)三角网整理完成后点击等高线-＞修改结果存盘。
然后点击等高线-＞绘制等高线，即完成等咼线的绘制。
2.纵断面设计（1）绘制纵断面线：在左侧绘图工具栏点击多段线（不能用线段画，不然不能生成纵断面），注意：绘制断面线的顺序会影响后续生成里程文件的顺序，（2）点击工程应用-＞生成里程文件-＞由纵断面线生成-＞新建。
选择图中的纵断面线即可。
（3）选择纵断面线后自动弹出中桩点获取方式对话框，按要求输入相应数值。
（5）如果有的中桩位置自动生成不合理的，还可以利用“工程应用-＞生成里程文件-＞由纵断面线生成-＞增加、变长、剪切等操作。
”（6）根据生成好的中桩位置，就可以设计里程文件。
点击“工程应用-＞生成里程文件-＞由纵断面线生成-＞生成。
”（7）并按要求选择相应的纵断面线。
（8）选择完纵断面线后自动弹出生成里程文件对话框，选择相应的高程点数据文件和横断面文件的保存路径、横断面对应数据的保存路径。
断面线插值（就是在某个横断面上隔多远距离取一个值）和起始里程按实际填写。
填写完成后点，点击确(9) 如图便是生成的横断面里程桩号(Tips :如果觉得图层太多，可在图层菜单下关闭某个或者某几个图层的显示，图 层前面的小灯泡“亮”表示图层显示，“不亮表示关闭” ；GCD 表示高程点、SJW 表示三角网C 文件(B 工具CD 驛＜0 吕示皿觀据(0：绘郑r 卜理(W) ttfeSU} 土晡」用CU 等蛊却亍 肛柿磐nsxssV . L It ： 1 * m ZBT3JZD |尙电■那90*中口口g •韵jarQ 動口即 丁 O 希 r 2■題嘈■ K 尬“i 二口 MJU? 0*1 中口 D二匚 ASSISI * C 『：n DGX * 0&电・ DLDW 7 岂口 DLT '沁© 巳 口 DLSS忌” 'J P DlfTZj □•］物口 .i~it. IF ：nh^CO^■亠■ Q 龟1响・口0 , U 口ZDHI暗口u(10)点击工程应用-＞断面法土方计算-＞道路断面。
zdm横断面算量
ZDM 软件是一款用于计算工程量的软件，在水利工程建设中常常用到。
它主要由11个模块组成，其中开挖计算软件包可以沿管线自动设置桩号，在二维、二维半地形图上自动切出剖面，生成地形剖面图、桩号展开图，并绘制开挖断面，对开挖断面进行分层分类面积计算，汇总统计自动计算生成开挖工程量表，从而提高工程技术人员的工作效率。
ZDM 软件的功能非常强大，不同的专业技术人员都可以找到适合自己的软件包，从而提高工作效率。

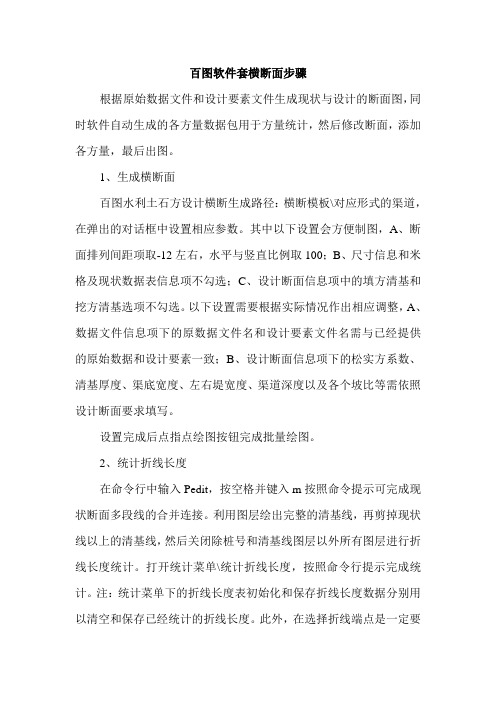

百图软件套横断面步骤根据原始数据文件和设计要素文件生成现状与设计的断面图，同时软件自动生成的各方量数据包用于方量统计，然后修改断面，添加各方量，最后出图。
1、生成横断面百图水利土石方设计横断生成路径：横断模板\对应形式的渠道，在弹出的对话框中设置相应参数。
其中以下设置会方便制图，A、断面排列间距项取-12左右，水平与竖直比例取100；B、尺寸信息和米格及现状数据表信息项不勾选；C、设计断面信息项中的填方清基和挖方清基选项不勾选。
以下设置需要根据实际情况作出相应调整，A、数据文件信息项下的原数据文件名和设计要素文件名需与已经提供的原始数据和设计要素一致；B、设计断面信息项下的松实方系数、清基厚度、渠底宽度、左右堤宽度、渠道深度以及各个坡比等需依照设计断面要求填写。
设置完成后点指点绘图按钮完成批量绘图。
2、统计折线长度在命令行中输入Pedit，按空格并键入m按照命令提示可完成现状断面多段线的合并连接。
利用图层绘出完整的清基线，再剪掉现状线以上的清基线，然后关闭除桩号和清基线图层以外所有图层进行折线长度统计。
打开统计菜单\统计折线长度，按照命令行提示完成统计。
注：统计菜单下的折线长度表初始化和保存折线长度数据分别用以清空和保存已经统计的折线长度。
此外，在选择折线端点是一定要点选到折线端点以外的任意点。
3、方量计算与导入在横断图所在文件夹下新建excel文件，并在其数据菜单\导入外部数据\导入数据项下的对话框中打开同文件夹下的*** 放量的文本文件，同样的方法再导入已经统计的折线长度数据，然后计算挖方面积=挖方面积（左）+挖方面积（右），清基面积=折线长度×清基厚度，填方面积=填方面积（左）+填方面积（右）+清基面积。
然后将需要反映到横断图上的数据复制成文本文件备用，打开百图断面工具\文本（字表）输入，在弹出的对话框中打开备用的文本文件完成方量导入。
4、标注及不同比例缩放删去断面上多余的标注，调整纵向及角度标注中的代替文字或创建块以简化缩放过程。
如何利用Cass7.0生成横断面线1.生成等高线（其实不生成也可以生成断面）（1）建立三角网(DTM)，点击等高线->建立DTM：（2）选择建立DTM的方式，可以用数据文件，也可以用图面高程点，以用数据文件为例，依次打开数据文件，并勾选“建模过程考虑陡坎”点击确定。
（3）根据生成的三角网看是否符合实际需要，多余的可进行删除操作，不足的亦可进行添加三角网操作。
（4）三角网整理完成后点击等高线->修改结果存盘。
然后点击等高线->绘制等高线，即完成等高线的绘制。
2.纵断面设计（1）绘制纵断面线：在左侧绘图工具栏点击多段线（不能用线段画，不然不能生成纵断面），注意：绘制断面线的顺序会影响后续生成里程文件的顺序，按实际需要画线即可。
（2）点击工程应用->生成里程文件->由纵断面线生成->新建。
选择图中的纵断面线即可。
（3）选择纵断面线后自动弹出中桩点获取方式对话框，按要求输入相应数值。
(4) 如图便是自动生成的中桩(5)如果有的中桩位置自动生成不合理的，还可以利用“工程应用->生成里程文件->由纵断面线生成->增加、变长、剪切等操作。
”（6）根据生成好的中桩位置，就可以设计里程文件。
点击“工程应用->生成里程文件->由纵断面线生成->生成。
”（7）并按要求选择相应的纵断面线。
（8）选择完纵断面线后自动弹出生成里程文件对话框，选择相应的高程点数据文件和横断面文件的保存路径、横断面对应数据的保存路径。
断面线插值（就是在某个横断面上隔多远距离取一个值）和起始里程按实际填写。
填写完成后点，点击确定。
（9）如图便是生成的横断面里程桩号（Tips：如果觉得图层太多，可在图层菜单下关闭某个或者某几个图层的显示，图层前面的小灯泡“亮”表示图层显示，“不亮表示关闭”；GCD表示高程点、S JW表示三角网）（10）点击工程应用->断面法土方计算->道路断面。
南方cass软件和autodesk civil3d软件使用的对比南方cass软件也是基于autocad平台二次开发的一款地形图和土方工程量计算的软件，它操作快捷、方便，但是存在很大的局限性。
尤其是在遇到半挖半填的情况，其只能计算到原始地面，而不能设计断面沿着自定义的规则或高程、纵断面进行计算和制图。
Civil3d的出现，很好地克服了上述缺陷。
其操作灵活，civil3d 的装配功能、标签定制功能是十分强大的。
本人经过使用和比较对两款软件的性能比较、总结如下：1、设计理念不同，civil3d设计理念更先进，更现代化、更趋势化。
Cass软件的设计理念是基于数字地面模型（也就是c3d的曲面），使用采样线将其切割，生成原地面线。
然后按照用户设定的横断面图，将其放置到采样线的位置，使其和原地面线相交，生成一个横断面线，然后软件自动测量其断面面积，标注到断面图下面。
工程量的计算是按照传统的断面法进行计算的。
（就是【面积A+面积B】/2×断面间距，然后累加而来）Civi3d的设计理念是建立地面数字模型和道路数字模型（也就是原始地形曲面和道路曲面），靠两个三维模型进行对比计算工程量，这样更科学、更准确。
充分体现了未来三维设计取代传统二维设计的趋势和方向。
2、操作方法的对比以生成地面数字模型为例，cass软件的操作流程是：展高程点、建立DTM、生成三角网、过滤三角形、生成等高线、删除所有三角形。
通过上述步骤才能生成完整、干净的曲面。
Civil3d的操作流程是：创建空曲面、添加数字文件、在曲面特性里面过滤不符合实际的三角形。
（设定三角形的最大边长就可）。
通过上述civil3d步骤更简洁。
Civil3d创建线路、添加采样线比cass更加简单方便，具体就不一一列举了。
3、使用范围的比较Cass软件本身存在很大的局限性，计算纯挖方、纯填方很方便，但是遇到在中心线单侧半挖半填的情况就很麻烦了。
不能使横断面的下部沿着用户自定义的规则进行变化（例如沿着某一纵断面、沿着某一固定高程等），也就是说它只能局限于从设计高程到原地面之间生成横断面。
纬地横断面详细设计程序用户手册西安纬地软件2009.08编制目录1。
前言 (3)1.1公路CAD技术新的发展和需求 (3)1.2智能模板设计技术的研究与开发 (4)1。
3应用智能模板技术应注意的问题 (8)2．设计方法和流程 (11)2。
1 常规的横断面设计步骤(原纬地应用步骤） (11)2.2 详细横断面设计步骤 (11)3 详细横断面设计 (12)3。
1 设计参数控制文件(。
CTR)输入 (12)3。
2 程序主要功能 (13)3。
3标准横断面定制 (18)3。
4 边沟、排水沟、截水沟等部件的定制与添加 (31)3。
5 横断面绘图模板的修改 (44)3.6 横断面绘图模板定制 (51)4 绘制典型平纵横面设计图 (54)4。
1 生成编码文件 (54)4。
2 生成带有编号的路线平面图 (54)4.3 纵断面图的绘制 (55)4。
4 排水纵断面绘图 (56)4.5 带有不同地质分层标识和PST层、绘图页号的横断面图绘制 (57)4.6 带有洪水位标识的横断面图绘制 (58)4。
7 分离式路基断面的处理 (60)4。
8 自动生成挖台阶处理的横断面图绘制 (62)5 生成各种计算表 (64)5.1 直曲转角表 (64)5.2 竖曲线表 (64)5。
3 逐桩坐标表 (64)5。
4 绘制横断面表和超高列表 (64)5.5 土方计算表 (65)6 结束语 (67)附录： 1公式语法中的常用函数 (68)2 横断面绘图模板关键字 (69)3 纵断面绘图模板关键字 (72)横断面详细设计程序用户手册1．前言我国公路工程计算机辅助设计技术（以下简称公路CAD技术）的发展已经约有半个世纪时间了，随着我国大规模基础建设的步伐，公路几何设计CAD软件和技术也取得了长足的发展，经历了从甩掉图板阶段，到交互式设计阶段，目前正在向集成化、协同化和智能化阶段和方向发展.虽然我国公路CAD技术的发展起步晚于西方欧美等发达国家，但是改革开发以来,我国在世界范围内日渐增多的大规模公路尤其高速公路建设的需求成为公路CAD技术及相关技术发展的最大的推动力。
ZDM软件非常实用的一些功能及对应的命令总结（地形图处理、切剖面、算开挖量、做标准纵断面、画开挖断面及算开挖工程量）一、ZDM对地形图进行处理（用到的命令chgc、chgcd、li、ch_el及getz）第1步：用chgc命令，选择可以代表高程性质的高程点和等高线。
（按程序提示将高程点改为软件能识别的圆）第2步：用chgcd命令，将高程值赋予给高程点。
第3步：用li命令，查看是否将高程值赋予给高程点。
第4步：用ch_el命令，查找修正局部高程，选择a选项，逐个修改。
第5步：用getz命令，获得任一点的高程值，检查上述命令的正确性。
二、确定中心线，切剖面，算开挖量（用到的命令p_bg、bzzh、bzzh2、lxzh、getz及dxpm）第1步：用多段线根据设计要求绘制一条中心线。
第2步：用p_bg命令，设置中心线的高程。
第3步：用bzzh（标注桩号）命令，设置中心线的桩号。
第4步：用bzzh2（标注桩号）命令，加密中心线的桩号，选择沿程布置。
第5步：用lxzh（延伸桩号）命令，延伸所有的的桩号线。
（两次回车就行）第6步：用getz命令，选择b，获得中心线上个特征点上的高程值。
第7步：用getz命令，选择a，获得桩号线上的高程值。
第8步：用dxpm（地形剖面）命令，根据提示，剖出纵、横断面。
第9步：根据实际情况，给所切剖面进行微调。
三、做标准纵断面（用到的命令zdmdwg）用zdmdwg （生成标准纵断面图）按照提示，结合自己需要，完成操作。
四、画标准开挖断面及计算开挖工程量（用到的命令dml、blck、inkwdm、kwarea、cha、calarea及hdbz）第1步：用dml（断面线）命令，起点高程随便设置，只是作为一个参考值。
按软件提示完成操作，需要注意的是，画水平或垂直线是需要打开正交功能，而画坡线时则需关闭正交功能。
第2步：画好开挖断面之后，用blck（块管理）命令，将开挖断面转化为图块，以便下一步使用，需要注意，一般选择断面块的中心点为插入中心点。
南方CASS 生成横断面图的步骤1.生成里程文件：2.[工程应用]菜单－＞〔生成里程文件〕－＞〔由纵断面线生成〕功能：由道路中桩线即纵断面线生成里程文件。
操作过程：（1）在图上画出的道路纵断面线（必须是复合线）；（2）点取[由纵断面线生成]命令下的[新建]；（3）提示：选择纵断面线，请选择（1）中画好的纵断面线；（4）出现[由纵断面生成里程文件]窗口，中桩点获取方式可选择1[结点]，2[等分]，3[等分且处理结点]。
输入横断面间距:xx(米)，请给出相邻横断面的间距；输入横断左边长度:xx(米) 请给出横断面线左侧的长度；输入横断右边长度:xx(米) 请给出横断面线右侧的长度；单击[确定]按钮后，图面上可见在（1）中画出的道路纵断面线上生成多条相应的横断面线。
（5）点取[由纵断面线生成]命令下的[生成]；提示：选择纵断面线，请选择在（1）中画好的纵断面线；（6）出现[生成里程文件]窗口，请浏览定位须打开的[高程点数据文件名]（即原始地形图的坐标数据文件），和指定需要保存的[生成的里程文件名]和[里程文件对应的数据文件名]；并指定[断面线插值间距]（是横断面线上的采样间距，而非纵断面线上的中桩间距），以及横断面的[起始里程]。
通过以上6个步骤，就可生成道路各个中线桩处的多个横断面的里程文件。
2.编辑好道路横断面设计文件。
在[断面法土方计算]中的[道路断面]和[场地断面]命令中，弹出的窗口都需要定位里程文件和横断面设计文件，只有里程文件而没有横断面设计文件，是不能生成原始地形与设计平面闭合的断面图的。
DEMO文件夹下的就有一个横断面设计文件ZHD.TXT,格式如下：1,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.52,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.53,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.54,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.55,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.56,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.57,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.58,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.59,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.5END其中，第一列序号为横断面序号，H为中桩设计高，I为坡度，W为路宽，A为横坡率，WG为沟上宽，HG为沟高；以上文件定义了9个横断面的中线桩设计高，坡比和宽度等参数，只有编辑好横断面设计文件才能生成你需要的各个横断面的断面图。
