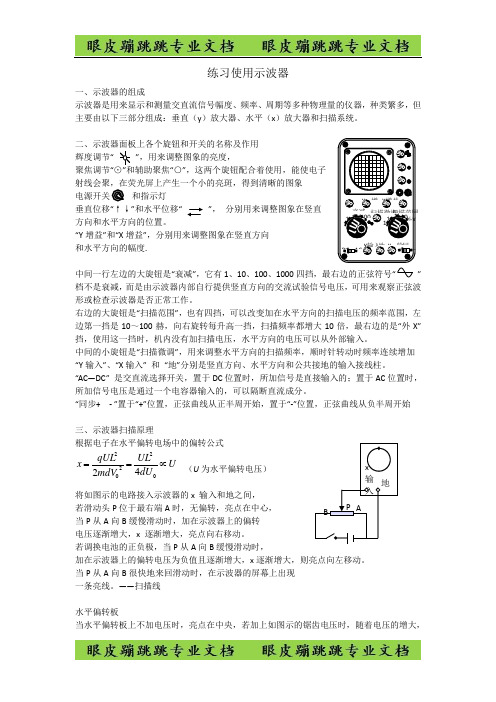

U dU UL mdV qUL x ∝==0220242练习使用示波器一、示波器的组成示波器是用来显示和测量交直流信号幅度、频率、周期等多种物理量的仪器，种类繁多，但主要由以下三部分组成：垂直（y ）放大器、水平（x ）放大器和扫描系统。
辉度调节“ ”，用来调整图象的亮度，聚焦调节““○”，这两个旋钮配合着使用，能使电子射线会聚，在荧光屏上产生一个小的亮斑，得到清晰的图象电源开关 和指示灯 垂直位移“↑↓”和水平位移“ ”， 分别用来调整图象在竖直 方向和水平方向的位置。
“Y 增益”和“X 增益”，分别用来调整图象在竖直方向和水平方向的幅度.中间一行左边的大旋钮是“衰减”，它有1、10、100、1000四挡，最右边的正弦符号“ ”档不是衰减，而是由示波器内部自行提供竖直方向的交流试验信号电压，可用来观察正弦波形或检查示波器是否正常工作。
右边的大旋钮是“扫描范围”，也有四挡，可以改变加在水平方向的扫描电压的频率范围，左边第一挡是10～100赫，向右旋转每升高一挡，扫描频率都增大10倍，最右边的是“外X”挡，使用这一挡时，机内没有加扫描电压，水平方向的电压可以从外部输入。
中间的小旋钮是“扫描微调”，用来调整水平方向的扫描频率，顺时针转动时频率连续增加 “Y 输入”、“X 输入” 和 “地”分别是竖直方向、水平方向和公共接地的输入接线柱。
“AC—DC” 是交直流选择开关，置于DC 位置时，所加信号是直接输入的；置于AC 位置时，所加信号电压是通过一个电容器输入的，可以隔断直流成分。
“同步+ - ”置于“+”位置，正弦曲线从正半周开始，置于“-”位置，正弦曲线从负半周开始三、示波器扫描原理根据电子在水平偏转电场中的偏转公式（U 为水平偏转电压） 将如图示的电路接入示波器的x 输入和地之间，若滑动头P 位于最右端A 时，无偏转，亮点在中心， 当P 从A 向B 缓慢滑动时，加在示波器上的偏转电压逐渐增大，x 逐渐增大，亮点向右移动。
实验练习使用示波器一、选择题(共10小题，每小题6分，共60分，在每小题给出的四个选项中至少有一项符合题意，全部选对的得6分，漏选的得3分，错选的得0分)1．(2009·高考广东卷)如图为远距离高压输电的示意图．关于远距离输电，下列表述正确的是( )A ．增加输电导线的横截面积有利于减少输电过程中的电能损失B ．高压输电是通过减小输电电流来减少电路的发热损耗的C ．在输送电压一定时，输送的电功率越大，输电过程中的电能损失越小D ．高压输电必须综合考虑各种因素，不一定是电压越高越好【解析】 本题考查远距离输电问题，意在考查考生对远距离输电过程中的电能和电压损失的影响因素分析．根据P ＝I 2R 可知，在电流I 一定的情况下，减小电阻R 可以减少电路上的电能损失，而R ＝ρL S，所以增大输电线横截面积S 有利于减少输电过程中的电能损失，A 正确；由公式P ＝I 2R 可得，若设输送的电功率为P ′，则P ＝P ′2U2R ，可见，在输送电压U 一定时，输送的电功率P ′越大，输电过程中的电能损失越大，C 错误．【答案】 ABD2．(2009·高考四川理综卷)关于电磁波，下列说法正确的是( )A ．雷达是用X 光来测定物体位置的设备B ．使电磁波随各种信号而改变的技术叫做解调C ．用红外线照射时，大额钞票上用荧光物质印刷的文字会发出可见光D ．变化的电场可以产生变化的磁场【解析】 本题考查各种电磁波的特性及麦克斯韦电磁场理论，意在考查考生对基本知识理解和识记．雷达是利用微波来定位的，A 错误；使用电磁波随各种信号而改变的技术叫调制，B 错误；钞票是利用紫外线的荧光作用，C 错误；根据麦克斯韦电磁场理论，变化的电场会产生变化的磁场，D 正确．【答案】 D3．(2008·黄冈模拟)据某刊物报道，美国某公司制成了一种不需要电池供电的“警示牌”．使用时只要用绝缘丝线将牌子挂到输电线上，如果这条输电线上有电流流过，牌子上会显示一个分外明亮的英文提示语“ON ”，它类似于常见的“小心触电”一类的牌子．这对于防止误触电起到了警示作用，以下说法中正确的是( )A ．没有工作电源，却能够发生一个明亮的“ON ”，显然违背了能量的转化与守恒定律，因此这则报道是虚假的B ．这种牌子内部必然安放有太阳能电池，否则绝不会发出明亮的“ON ”C ．这种牌子只能挂在有交变电流流过的输电线上，才会发出明亮的“ON ”D ．这种牌子无论挂在有交变电流还是有稳恒电流流过的输电线上，都会发出明亮的“ON ”【解析】 当交变电流通过时，在导线周围产生电磁场使牌子明亮发光．【答案】 C4．(2009·张家港高三质检)下列关于电场和磁场及电磁波的说法中正确的是( )A ．均匀变化的电场在周围空间产生均匀变化的磁场B ．只要空间某处的电场或磁场发生变化，就会在其周围产生电磁波C ．振荡电路发射电磁波的过程，也是向外辐射能量的过程D ．电磁波的传播并不依赖介质的存在【解析】由麦克斯韦电磁场理论可知：均匀变化的电场产生恒定的磁场，A错误．产生电磁波必须是周期性变化的电场或磁场，B错误．电磁波是具有电磁能的波，可在真空中传播，所以C、D正确．【答案】CD5．(2009·四川模拟)如图所示是一个水平放置的玻璃环形小槽，槽内光滑，槽的宽度和深度处处相同，现将一直径略小于槽的宽度的带正电的小球放入槽内，小球以初速度v0开始逆时针运动，与此同时有一个变化的磁场竖直向下穿过小槽包围的空间，已知磁场均匀增大，小球在运动过程中带电量不变，同()A．小球动能不变B．小球动能增加C．磁场力对小球做功D．小球受到的磁场力增加【解析】由麦克斯韦电磁场理论知：均匀变化的磁场产生恒定的电场，据楞次定律可知：产生的电场为逆时针方向，电场力与初速度方向一致，电场对小球做正功，动能增加，又据F洛＝q v B知小球受到的磁场力不断增大．【答案】BD6．在“练习使用示波器”的实验中，关于竖直位移旋钮“↑↓”和Y增益旋钮的作用，下列说法正确的是()A．竖直位移旋钮用来调节图象在竖直方向的位置，Y增益旋钮用来调节图象在竖直方向的幅度B．竖直位移旋钮用来调节图象在竖直方向的幅度，Y增益旋钮用来调节图象在竖直方向的位置C．竖直位移旋钮和Y增益旋钮都是用来调节图象在竖直方向的位置的D．竖直位移旋钮和Y增益旋钮都是用来调节图象在竖直方向的幅度的【答案】 A7．示波器工作时，屏上显示出如图甲所示的波形，且亮度较弱．要将波形由甲图位置调节到乙图的位置和波形，示波器面板上的旋钮被调节的是________．A．辉度旋钮B．聚焦旋钮C．辅助聚焦旋钮D．竖直位移旋钮E．Y增益旋钮F．X增益旋钮G．水平位移旋钮H．扫描微调旋钮I．衰减旋钮J．扫描范围旋钮K．同步开关【答案】ADEFGK8．(2008·高考北京卷)一理想变压器原、副线圈匝数比n 1n 2＝11 5.原线圈与正弦交变电源连接，输入电压u 如图所示．副线圈仅接入一个10Ω的电阻．则( )A ．流过电阻的电流是20AB ．与电阻并联的电压表的示数是1002VC ．经过1分钟电阻发出的热量是6×103JD ．变压器的输入功率是1×103W 【解析】 由图象可知U 1＝220V ，则U 2＝n 2n 1U 1＝511×220V ＝100V 流过电阻电流I ＝U 2R＝10A ，A 错；电压表示数应为100V ，B 错；1分钟放出热量Q ＝I 2Rt ＝102×10×60J ＝6×104J ，C 错；P 出＝U 2I ＝100×10W ＝1×103W ，所以P 入＝P 出＝1×103W ，D 正确．【答案】 D9．(2008·高考四川卷)如图所示，一理想变压器原线圈接入一交流电源，副线圈电路中R 1、R 2、R 3和R 4均为固定电阻，开关S 是闭合的．和为理想电压表，读数分别为U 1和U 2；、和为理想电流表，读数分别为I 1、I 2和I 3.现断开S ，U 1数值不变，下列推断中正确的是( )A ．U 2变小，I 3变小B ．U 2不变、I 3变大C ．I 1变小、I 2变小D ．I 1变大、I 2变大【解析】 U 2＝n 2n 1U 1，U 1、n 1、n 2均不变，故U 2不变，A 错误；S 断开，副线圈电路R 总增大，则I 2减小，U R 1＝I 2R 1减小，U R 3必增大，I 3＝U R 3R 3增大，B 对；由I 1＝n 2n 1I 2知I 1减小，C 对，D 错误．【答案】 BC10．2008年春节前后，我国南方部分省市的供电系统由于气候原因遭到严重破坏．为此，某小区启动了临时供电系统，它由备用发电机和副线圈匝数可调的变压器组成，如图所示，发电机的电动势e ＝4802sin100πt V(不考虑其内阻)，图中R 表示输电线的电阻．滑动触头P 置于a 处时，用户的用电器恰好正常工作，在下列情况下，要保证用电器仍能正常工作，则( )A ．若电流表A 2示数为2A ，R ＝10Ω，则原、副线圈的匝数比n 1n 2＝2 1B ．若电流表A 2示数为2A ，R ＝10Ω，则原、副线圈的匝数比n 1n 2＝22 1C ．当发电机输出的电压发生波动使电压表V 1示数小于正常值，用电器不变时，应使滑动触头P 向下滑动D ．如果电压表V 1示数保持正常值不变，那么当用电器增加时，滑动触头P 应向上滑【解析】 用户电压220V ，电压表V 2示数U 2＝220V ＋I 2R ＝240V ，电压表V 1示数(有效值)U 1＝480V ，原、副线圈的匝数比n 1n 2＝U 1U 2＝21，故选项A 对、B 错；由n 1n 2＝U 1U 2，若U 1变小，则n 2应变大，故选项C 错；当用电器增加时，副线圈中的电流增加，输电线电阻R 上的电压增大，副线圈两端的电压应增大，故滑动触头P 应向上滑，故选项D 对．【答案】 AD二、论述、计算题(本题共3小题，共40分，解答时应写出必要的文字说明、计算公式和重要的演算步骤，只写出最后答案不得分，有数值计算的题，答案中必须明确数值和单位)11．(2009·石家庄模拟)如图所示，理想变压器原副线圈匝数之比为n 1n 2n 3＝321，副线圈2上接有“8V 8W ”的灯泡L 1、L 2，副线圈3上接有“6V 9W ”的灯泡L 3、L 4，原线圈上接有电阻R ＝3Ω，当a 、b 两端接交流电源后，L 1、L 2正常发光，则交变电源的输出功率为多少？【解析】 交变电源的输出功率应等于副线圈上的实际输出功率及电阻R 上的消耗功率之和，因L 1、L 2正常发光，所以P L 1＝P L 2＝8W ，U 2＝8V ，由U 1U 2U 3＝n 1n 2n 3＝321可得U 1＝12V ，U 3＝4V ，所以L 3、L 4不能正常发光，而R 3＝R 4＝U 2P ＝4Ω，则L 3和L 4的实际功率为P L 3＝P L 4＝U 23/R L 4＝4W.P 出＝(8×2＋4×2)W ＝24W ，原线圈电流I 1＝P 出U 1＝2A ，则R 上消耗功率为P R ＝I 21R ＝12W ，则P ＝P R ＋P 出＝36W. 【答案】 36W12．交流发电机的发电原理是矩形线圈在匀强磁场中绕垂直于磁场的轴OO ′匀速转动．一小型发电机的线圈共220匝，线圈面积S ＝0.05m 2线圈转动的频率为50Hz ，线圈内阻不计，磁场的磁感应强度B ＝2πT.为用此发电机所发出交流电带动两个标有“220V,11kW ”的电动机正常工作，需在发电机的输出端a 、b 与电机之间接一个理想变压器，电路如图所示，求：(1)发电机的输出电压的有效值为多少？(2)变压器原、副线圈的匝数比为多少？(3)与变压器原线圈串联的交流电流表的示数为多大？【解析】 (1)根据E m ＝NBSω＝11002V得输出电压的有效值为U 1＝E m 2＝1100V . (2)根据U 1U 2＝n 1n 2得n 1n 2＝51. (3)根据P 入＝P 出＝2.2×104W 再根据P 入＝U 1I 1，解得I 1＝20A.【答案】 (1)1100V (2)51 (3)20A13．(2010·江苏省苏州)人们利用发电机把天然存在的各种形式的能量(水流能、煤等燃料的化学能)转化为电能，为了合理地利用这些能源，发电站要修建在靠近这些资源的地方，但用电的地方却分布很广，因此，需要把电能送到远方．若某电站的输送电压为U＝6000V，输送功率P＝500k W，这时安装在输电线路的起点和终点的电度表一昼夜里读数相差4800kW·h(即4800度电)，试求：(1)输电效率和输电线的电阻；(2)若要使输电损失的功率降到原输送功率的2%，电站应使用多高的电压向外输电？(结果保留二位有效数字)【解析】(1)输电效率η＝Pt－ΔWPt＝500×24－4800500×24×100%＝60%由ΔW＝I2Rt及P＝UI得：R＝ΔW·U2P2t＝28.8Ω.(2)若使输电损失的功率降到原输送功率的2%，则P额＝P×2%＝10kW，又P额＝I21R，U1＝PI1，联立解得输送电压为U1≈2.7×104V. 【答案】(1)60%28.8Ω(2)2.7×104V。
第66讲 实验练习使用示波器体验成功1.在示波器的荧光屏上发现水平方向有一亮斑自左向右移动，要使它在水平方向出现一条亮线的办法是( )A.顺时针旋转灰度调节旋钮B.调节衰减旋钮C.调节扫描范围旋钮和扫描微调旋钮，增大扫描频率D.调节Y 增益旋钮答案：C2.在观察按正弦规律变化的电压图象时，只看到一的旋钮是个完整的正弦波形.现欲在荧光屏上看到三个正弦波形，应调节( )A.扫描范围旋钮B.扫描微调旋钮C.衰减旋钮D.X 增益旋钮答案：B3.示波器工作时，其屏上显示出如图甲所示的波形，且亮度较弱.要将波形由甲图位置调节到乙图的位置和波形，示波器面板需要调节的旋钮是 .A.辉度旋钮B.聚焦旋钮C.辅助聚焦旋钮D.竖直位移旋钮E.Y 增益旋钮F.X 增益旋钮G.水平位移旋钮 H.扫描微调旋钮 I.衰减旋钮J.扫描范围旋钮 K.同步开关答案：ADEFG4.图为示波器的面板，一位同学在做“练习使用示波器”的实验时，进行了如下的操作：(1)打开电源后，首先在屏上调出一个最圆最小的亮斑，但亮斑位于屏上的左上角.若想将这个亮斑调到屏幕的正中央，他应该调节 和 旋钮(填旋钮对应的数字).(2)为了观察示波器的水平扫描作用，他调节相应的旋钮，看到屏上的亮斑从左向右移动，到达右端后又很快回到左端.之后，他顺时针旋转扫描微调旋钮以增大扫描频率，此时屏上观察到的现象是 .(3)为观察按正弦规律变化的电压的图线，他把扫描范围旋钮置于左边手第一挡(10 Hz ～100 Hz).要由机内提供竖直方向的按正弦规律变化的电压，他应将 旋钮(填旋钮对应的数字)置于 挡.解析：(1)将左上角的亮斑调到屏幕正中央，调节竖直位移(↓↑)和水平位移(→←)旋钮6、7即可.(2)增大扫描频率后，亮斑移动逐渐变快.最后亮斑成为一条亮线.(3)要观察到清晰的正弦曲线，将扫描范围置于左边第一挡后，再将衰减旋钮置于10. 答案：(1)67(2)出现一条亮线(3)即10(衰减旋钮)。
实验 练习使用示波器 【实验目的】认识示波器的面板，观察扫描信号变化和进行相关的调节。
【实验器材】示波器，交流电源，干电池，导线等。
【实验步骤】一、认识示波器的面板：各个旋钮和开关的名称和作用如下。
1．辉度调节旋钮☼：用来调节图象亮度。
2．聚焦调节旋钮 ：3．辅助聚焦调节旋钮〇：与聚焦调节旋钮配合使用，可使电子束会聚成一细束，在屏上出现小亮点，使图像线条清晰。
4．电源开关：整机的通断电电键。
5．指示灯：电源接通时指示灯亮。
6．竖直位移旋钮↓↑：调节图像在竖直方向的位置。
7．水平位移旋钮←→：调节图像在竖直方向和水平方向的位置。
8．Y增益旋钮：调节图像在竖直方向的幅度。
9．X 增益旋钮：调节图像在水平方向的幅度。
10．衰减调节旋钮：有1、10、100、1000四个挡，“1”挡不衰减，其余各挡分别可使加在竖直偏转电极上的信号电压按上述倍数衰减，使图像在竖直方向的幅度依次减为前一挡的十分之一。
最右边的正弦符号“”挡不是衰减，而是由机内自行提供竖直方向的按正弦规律变化的交流电压。
11．扫描范围旋钮：用来改变扫描电压的频率范围，有四个挡，左边第一挡是扫描微调10 100 1K 10K 外X 100K 1 10 100 1000Y 增益 X 增益 衰减扫描范围 Y 输入 X 输入 DC AC ＋ －同步 地 辉度调节聚焦调节 辅助聚焦调节 电源开关指示灯竖直位移水平位移 交直流10H Z~100H Z，向右转每升高一挡，扫描频率增大10倍。
最右边是“外X”挡，使用这一挡时机内没有加扫描电压，水平方向的电压可以从外部输入。
12．扫描微调旋钮：使扫描电压频率在选定的范围内连续变化。
13．“Y输入”、“X输入”、“地”：分别是对应方向的信号输入电压接线柱和接地接线柱。
14．交直流选择开关：置于“DC”位置时，所加信号电压是直接输入的；置于“AC”位置时，所加信号电压是通过一个电容器输入的，可以让交流信号通过而隔断直流成分。
高中物理-实验：练习使用示波器练习1．竖直位移旋钮和水平位移旋钮可以调节图象的________________，Y增益调节旋钮、X增益调节旋钮的作用分别是用来调节图象在____________________的幅度．2．衰减调节旋钮有1、10、100、1000四个挡，表示输入信号衰减的倍数，分别表示________、____________、____________、____________.3．扫描范围旋钮，用来调节扫描电压的__________，共四个挡位，最低的是10Hz～100Hz，即可以在________________范围内调节，向右每拨一挡，频率范围增大10倍．最右边是“外X”挡，即不使用机内扫描电压，而使用__________的扫描电压．4．在“练习使用示波器”的实验中，关于竖直位移旋钮和Y增益调节旋钮的作用，下列说法正确的是( )A．竖直位移旋钮用来调节图象在竖直方向的位置，Y增益调节旋钮用来调节图象在竖直方向的幅度B．竖直位移旋钮用来调节图象在竖直方向的幅度，Y增益调节旋钮用来调节图象在竖直方向的位置C．竖直位移旋钮和Y增益调节旋钮都是用来调节图象在竖直方向的位置的D．竖直位移旋钮和Y增益调节旋钮都是用来调节图象在竖直方向的幅度的5．示波器使用结束时应注意及时关机，关机的下列操作顺序正确的是( ) A．先断开电源开关，再将“辉度调节”旋钮逆时针转到底B．先断开电源开关，再将“辉度调节”旋钮顺时针转到底C．先将“辉度调节”旋钮逆时针转到底，再断开电源开关D．先将“辉度调节”旋钮顺时针转到底，再断开电源开关【概念规律练】知识点一观察亮斑的移动1．本实验中，某同学欲按要求先在荧光屏上调出亮斑，为此，他进行了如下操作：首先经辉度调节旋钮逆时针转到底，竖直位移和水平位移旋钮转到某位置，将衰减调节旋钮置于1000挡，扫描范围旋钮置于“外X”挡．然后打开电源开关(指示灯亮)，过2min后，顺时针旋转辉度调节旋钮，结果屏上始终无亮斑出现(示波器完好)．那么，他应再调节下列哪个旋钮才有可能在屏上出现亮斑( )A．竖直位移旋钮B．水平位移旋钮C．聚焦调节旋钮D．辅助聚焦调节旋钮知识点二观察扫描2．在聚焦之后，亮斑达到________；把X增益调节旋钮顺时针转到三分之一处，再把扫描微调旋钮逆时针旋到底、把扫描范围旋钮旋到最低挡(10～100Hz)，可以看到亮斑________；若再把扫描微调旋钮顺时针旋转，以增大扫描频率，可以看到亮斑________；这时再逆时针旋转X增益调节旋钮，可以看到亮线________；顺时针旋转X增益调节旋钮，可以看到亮线________．3．欲使屏上出现一条竖直亮线，应怎样调节示波器？知识点三观察正弦交流电压波形4．某学生在做“练习使用示波器”的实验时，将衰减旋钮拨到“”挡，将扫描旋钮拨到10Hz～100Hz挡，然后再调节扫描微调旋钮，当示波器荧光屏上出现两个完整的正弦波形时，其频率为( )A．10HzB．25HzC．50HzD．100Hz5．若将变压器输出的交流信号按图1所示与示波器连接，对示波器调节后，在荧光屏上出现的波形应为下图所示四种波形中的( )图1【方法技巧练】荧光屏上信号波形个数的调节技巧6．用示波器观察其交流信号时，在显示屏上显示出一个完整的波形(如图2所示)经下列四组操作之一，使该信号显示出两个完整的波形，且波形幅度增大，此组操作是( )图2A．调整X增益旋钮和竖直位移旋钮B．调整X增益旋钮和扫描微调旋钮C．调整扫描微调旋钮和Y增益旋钮D．调整水平位移旋钮和Y增益旋钮7．在观察按正弦规律变化的电压图线时，只看到一个完整的正弦波形，现想在荧光屏上看到3个正弦波形，应调节________．A．扫描范围旋钮B．扫描微调旋钮C．衰减旋钮D．X增益旋钮1．用示波器观察某电压信号时，发现屏上的图象不稳定．那么，怎样调节才能使图象稳定？2．图3为示波器面板，屏上显示的是一亮度很低、线条较粗且模糊不清的波形．图3(1)若要增大显示波形的亮度，应调节________旋钮；(2)若要屏上波形线条变细且边缘清晰，应调节________旋钮；(3)若要将波形曲线调至屏中央，应调节________与________旋钮．3．(1)如图4所示，用示波器观察频率为900Hz的正弦电压信号．把电压信号接入示波器Y输入．图4①当屏幕上出现如图5所示的波形时，应调节________旋钮．如果正弦波的正负半周均超出了屏幕的范围，应调节________旋钮或________旋钮，或这两个钮配合使用，以使正弦波的整个波形出现在屏幕内．图5②如需要屏幕上正好出现一个完整的正弦波形如图6所示，应将________旋钮置于________挡位置，然后调节________旋钮．(示波器面板见图7)．图6图74．如果仅在示波器的偏转电极XX′上加扫描电压，使亮斑在水平方向这样运动：亮斑从一侧匀速地运动到另一侧，然后迅速地返回原处，再匀速地移向另一侧，如此反复继续，则此扫描电压随时间变化的规律是( )第3节实验：练习使用示波器答案课前预习练1．竖直和水平位置竖直方向和水平方向2．不衰减衰减为110衰减为1100衰减为110003．频率范围10Hz～100Hz 外部输入4．A [竖直位移旋钮可以调节图象在屏幕竖直方向的位置，使观察的信号位于屏幕中央．Y增益调节旋钮则用来调节图象在竖直方向的幅度．故A正确．B、C、D错误．]5．C [关机时应先将辉度钮旋到亮度最小处，即逆时针转到底．]课堂探究练1．AB [由题意知示波器的偏转电极YY′与XX′上都没加电压，亮斑应在屏的中央，若不在中央(或没有亮斑)应调节竖直位移旋钮和水平位移旋钮．(示波管内部构造如图)]点评理解此类问题应结合示波管的内部构造以及带电粒子在电场中的偏转的知识．2．最圆最小从左端移向右端，又迅速从右端回到左端迅速移动成一条亮线变短变长解析本题考查示波器的基本操作．在预热、聚焦之后，亮斑达到最圆最小，把扫描范围旋到最低挡，扫描微调逆时针旋到底，使得扫描电压的频率最低，周期最长，即可看到亮斑从左端移向右端，又从右端迅速回到左端，再重复前面的运动．当增大扫描频率时，可看到亮斑向右移动加快，最后速度移动成一条亮线．此时若逆时针旋转X增益调节旋钮，亮线变短，顺时针旋转X增益调节旋钮，亮线变长．点评扫描范围旋钮控制机内自身提供的如图所示的锯齿波扫描电压，它的作用是把信号电压在水平方向匀速拉开，增大扫描频率时，信号电压在水平方向拉开的速度加快．3．在屏上已出现亮线(或亮斑)的前提下，将扫描范围旋钮置于“外X”挡，衰减调节旋钮置于“∞”挡(若在其他挡位，也可从“Y输入”加一变化较快的电压)解析当扫描置于“外X”挡时，不使用机内的锯齿波扫描电压，即XX′上不加电压，把衰减调节旋钮置于“∞”挡时机内提供正弦交流信号(即加在YY′上为正弦电流)．故电子只在竖直方向偏转，连续不断的偏转电子打在屏上成为一条竖直亮线．点评要知道机内提供正弦交流信号是加在偏转电极YY′上的，扫描电压是加在偏转电极XX′上的，并知道是由外部哪些旋钮控制．4．B [由示波器的工作原理知，当把衰减旋钮调到“”挡时，是由机内提供竖直方向的按正弦规律变化的50Hz的交流电压，当扫描频率也等于50Hz 时，荧光屏上应出现1个完整的正弦波形，现在荧光屏上出现两个完整的正弦波形，扫描频率应是交流信号电压变化频率的一半，所以扫描频率应是25Hz.] 点评当信号不变时，扫描频率越低，荧光屏上出现的信号波形越多．扫描波形的个数等于信号频率除以扫描频率．5．C [因二极管具有单向导电性，一个周期内只有半个周期的电压通过，故只有C选项正确．]点评示波器的作用就是显示信号的波形的，已知所加信号的波形再结合示波器的特点可以得出正确结论．6．C [调节扫描微调旋钮，减小扫描电压的频率，也就增大了其周期，而信号电压的频率不变，所以在扫描的一个周期内显示的完整波形个数增多．调节Y增益旋钮即可使波形幅度增大，故C正确．]7．AB [当只看到一个完整的正弦波形时，扫描电压的频率等于信号的频率，要想看到3个波形，则必须减小扫描电压的频率，故须调节扫描范围旋钮和扫描微调旋钮，选A、B.]方法总结在荧光屏上观察到的信号波形个数＝信号频率扫描频率.课后巩固练1．先将扫描范围旋钮置于合适挡位，再调节扫描微调旋钮．2．(1)辉度(2)聚焦(3)竖直位移水平位移3．①竖直位移或↑↓衰减或衰减调节Y增益②扫描范围1k 扫描微调4．A [因光斑运动具有周期性，所以C错误，B中光斑在正向电压作用下只在一侧运动；D中光斑虽在两侧匀速运动，但在到达右端时，不是迅速返回而是匀速返回，只有A满足条件．]。
