第三章连接课后习题参考答案第三章连接课后习题参考答案焊接连接参考答案一、概念题3．1 从功能上分类，连接有哪几种基本类型？3．2 焊缝有两种基本类型—对接坡口焊缝和贴角焊缝，二者在施工、受力、适用范围上各有哪些特点？3．3 对接接头连接需使用对接焊缝，角接接头连接需采用角焊缝，这么说对吗？3．4 h和lw相同时，吊车梁上的焊缝采用正f面角焊缝比采用侧面角焊缝承载力高？3．5 为何对角焊缝焊脚尺寸有最大和最小取值的限制？对侧面角焊缝的长度有何要求？为什么？【答】（1）最小焊脚尺寸：角焊缝的焊脚尺寸不能过小，否则焊接时产生的热量较小，致使施焊时冷却速度过快，导致母材开裂。
《规范》规定：h f≥1.5t，式中：t2——较厚焊件厚度，单2位为mm。
计算时，焊脚尺寸取整数。
自动焊熔深较大，所取最小焊脚尺寸可减小1mm；T形连接的单面角焊缝，应增加1mm；当焊件厚度小于或等于4mm时，则取与焊件厚度相同。
（2）最大焊脚尺寸：为了避免焊缝区的主体金属“过热”，减小焊件的焊接残余应力和残余变形，角焊缝的焊脚尺寸应满足12.1t h f式中： t 1——较薄焊件的厚度，单位为mm 。
（3）侧面角焊缝的最大计算长度侧面角焊缝在弹性阶段沿长度方向受力不均匀，两端大而中间小，可能首先在焊缝的两端破坏，故规定侧面角焊缝的计算长度l w ≤60h f 。
若内力沿侧面角焊缝全长分布，例如焊接梁翼缘与腹板的连接焊缝，可不受上述限制。
3．6 简述焊接残余应力产生的实质，其最大分布特点是什么？ 3．7 画出焊接H 形截面和焊接箱形截面的焊接残余应力分布图。
3．8 贴角焊缝中，何为端焊缝？何为侧焊缝？二者破坏截面上的应力性质有何区别？3．9 规范规定：侧焊缝的计算长度不得大于焊脚尺寸的某个倍数，原因何在？规范同时有焊缝最小尺寸的规定，原因何在？ 3.10 规范禁止3条相互垂直的焊缝相交，为什么。
3.11 举3～5例说明焊接设计中减小应力集中的构造措施。
第三章连接课后习题参考答案焊接连接参考答案一、概念题 3．1 从功能上分类，连接有哪几种根本类型？ 3．2 焊缝有两种根本类型—对接坡口焊缝和贴角焊缝，二者在施工、受力、适用范围上各有哪些特点？ 3．3 对接接头连接需使用对接焊缝，角接接头连接需采用角焊缝，这么说对吗？ 3．4 hf和lw相同时，吊车梁上的焊缝采用正面角焊缝比采用侧面角焊缝承载力高？ 3．5 为何对角焊缝焊脚尺寸有最大和最小取值的限制？对侧面角焊缝的长度有何要求？为什么？【答】（1）最小焊脚尺寸：角焊缝的焊脚尺寸不能过小，否那么焊接时产生的热量较小，致使施焊时冷却速度过快，导致母材开裂。
《标准》规定：hf≥1.5，式中： t2——较厚焊件厚度，单位为mm。
计算时，焊脚尺寸取整数。
自动焊熔深较大，所取最小焊脚尺寸可减小1mm； T形连接的单面角焊缝，应增加1mm；当焊件厚度小于或等于4mm时，那么取与焊件厚度相同。
（2）最大焊脚尺寸：为了防止焊缝区的主体金属“过热”，减小焊件的焊接剩余应力和剩余变形，角焊缝的焊脚尺寸应满足式中：t1——较薄焊件的厚度，单位为mm。
（3）侧面角焊缝的最大计算长度侧面角焊缝在弹性阶段沿长度方向受力不均匀，两端大而中间小，可能首先在焊缝的两端破坏，故规定侧面角焊缝的计算长度lw≤60hf。
假设内力沿侧面角焊缝全长分布，例如焊接梁翼缘与腹板的连接焊缝，可不受上述限制。
3．6 简述焊接剩余应力产生的实质，其最大分布特点是什么？3．7 画出焊接H形截面和焊接箱形截面的焊接剩余应力分布图。
3．8 贴角焊缝中，何为端焊缝？何为侧焊缝？二者破坏截面上的应力性质有何区别？ 3．9 标准规定：侧焊缝的计算长度不得大于焊脚尺寸的某个倍数，原因何在？标准同时有焊缝最小尺寸的规定，原因何在？ 3.10 标准禁止3条相互垂直的焊缝相交，为什么。
3.11 举3～5例说明焊接设计中减小应力集中的构造措施。
3.12 简述连接设计中等强度法和内力法的含义。

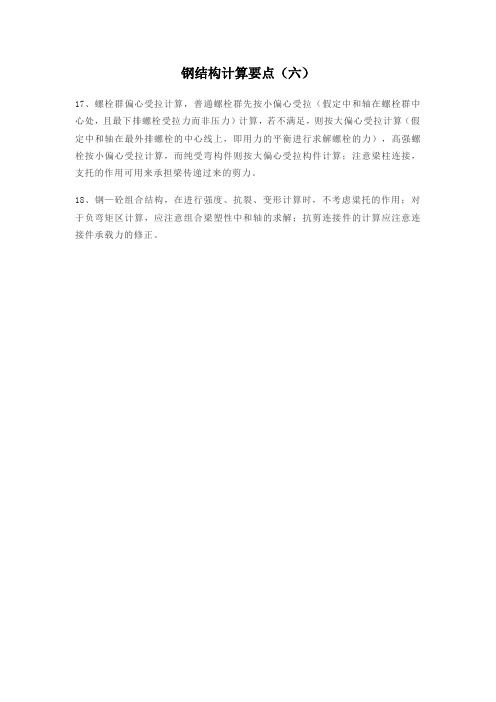

钢结构计算要点（六）
17、螺栓群偏心受拉计算，普通螺栓群先按小偏心受拉（假定中和轴在螺栓群中心处，且最下排螺栓受拉力而非压力）计算，若不满足，则按大偏心受拉计算（假定中和轴在最外排螺栓的中心线上，即用力的平衡进行求解螺栓的力），高强螺栓按小偏心受拉计算，而纯受弯构件则按大偏心受拉构件计算；注意梁柱连接，支托的作用可用来承担梁传递过来的剪力。
18、钢—砼组合结构，在进行强度、抗裂、变形计算时，不考虑粱托的作用；对于负弯矩区计算，应注意组合梁塑性中和轴的求解；抗剪连接件的计算应注意连接件承载力的修正。

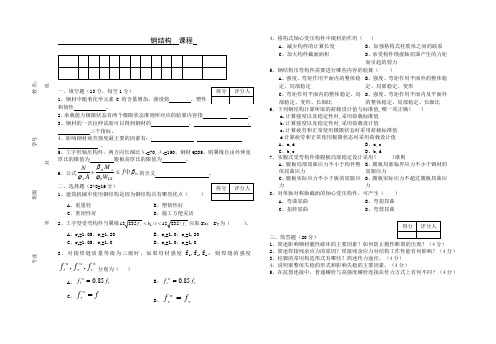

钢结构 课程一、填空题（13分，每空1分） 1、钢材中随着化学元素C 的含量增加，强度将 ，塑性和韧性 。
2、承载能力极限状态有两个极限状态准则所对应的验算内容指 。
3、钢材的一次拉伸试验可以得到钢材的 ， ， 三个指标。
4、影响钢材疲劳强度最主要的因素有：。
5、工字形轴压构件，两方向长细比λx =70,λy =150，钢材Q235，则翼缘自由外伸宽厚比的限值为 腹板高厚比的限值为 。
6、公式tx Xb x tx x f W M A N βϕβϕ中≤+1的含义 。
二、选择题（2*8=16分）1、建筑机械中使用钢结构是因为钢结构具有哪些优点（）A 、重量轻B 、塑韧性好C 、密闭性好D 、施工方便灵活2、工字型受弯构件当翼缘y y f t b f /23515/235131<<应取r x ，r y 为（ ）。
A 、r x =1.05，r y =1.20B 、r x =1.0，r y =1.20C 、r x =1.05，r y =1.0D 、r x =1.0，r y =1.03、对接焊缝质量等级为三级时，如果母材强度f t ,f v ,f c ，则焊缝的强度w c w v w t f f f ,,分别为（ ）A 、t w t f f 85.0=B 、c w c f f 85.0=C 、ff w t =D 、v w v f f =4、格构式轴心受压构件中缀材的作用（ ）A 、减少构件的计算长度B 、加强格构式柱肢体之间的联系C 、加大构件截面面积D 、承受构件绕虚轴屈曲产生的力矩而引起的剪力5、钢结构压弯构件需要进行哪些内容的验算（ ）A 、强度、弯矩作用平面内的整体稳定、局部稳定B 、强度、弯矩作用平面外的整体稳定、局部稳定、变形C 、弯矩作用平面内的整体稳定、局部稳定、变形、长细比D 、强度、弯矩作用平面内及平面外的整体稳定、局部稳定、长细比 6、下列钢结构计算所取的荷载设计值与标准值,哪一项正确( )a.计算强度以及稳定性时,采用荷载标准值b.计算强度以及稳定性时,采用荷载设计值c.计算疲劳和正常使用极限状态时采用荷载标准值 d 计算疲劳和正常使用极限状态时采用荷载设计值 A 、a,d B 、a,c C 、b,c D 、b,d7、实腹式受弯构件梁腹板局部稳定设计采用( )准则A 、腹板局部屈曲应力不小于构件整体屈曲应力B 、腹板局部临界应力不小于钢材的屈服应力C 、腹板实际应力不小于板的屈服应力D 、腹板实际应力不超过腹板屈曲应力8、对单轴对称轴截面的轴心受压构件，可产生（ ）A 、弯曲屈曲B 、弯扭屈曲C 、扭转屈曲D 、弯剪屈曲三、简答题（20分）1、简述影响钢材脆性破坏的主要因素？如何防止脆性断裂的出现？（4分）2、简述焊接残余应力的原因？焊接残余应力对结构工作性能有何影响？（4分）3、柱脚的常用构造形式有哪些？简述传力途径。

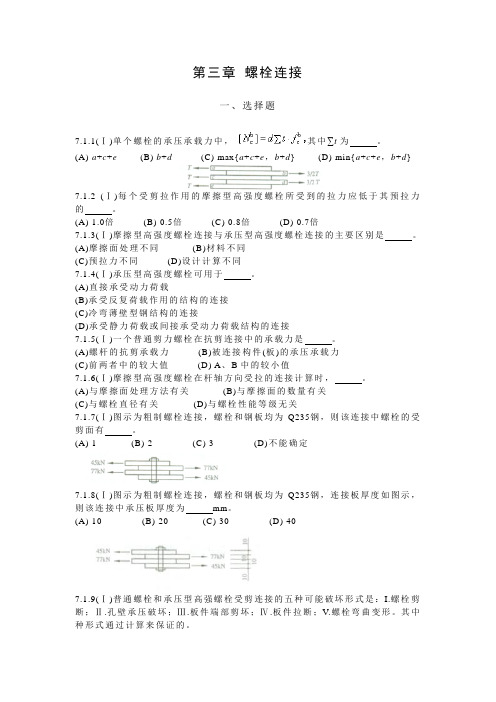

第三章螺栓连接一、选择题7.1.1(Ⅰ)单个螺栓的承压承载力中，其中∑t为。
(A) a+c+e(B) b+d(C) max{a+c+e，b+d} (D) min{a+c+e，b+d}7.1.2 (Ⅰ)每个受剪拉作用的摩擦型高强度螺栓所受到的拉力应低于其预拉力的。
(A) 1.0倍(B) 0.5倍(C) 0.8倍(D) 0.7倍7.1.3(Ⅰ)摩擦型高强度螺栓连接与承压型高强度螺栓连接的主要区别是。
(A)摩擦面处理不同(B)材料不同(C)预拉力不同(D)设计计算不同7.1.4(Ⅰ)承压型高强度螺栓可用于。
(A)直接承受动力荷载(B)承受反复荷载作用的结构的连接(C)冷弯薄壁型钢结构的连接(D)承受静力荷载或间接承受动力荷载结构的连接7.1.5(Ⅰ)一个普通剪力螺栓在抗剪连接中的承载力是。
(A)螺杆的抗剪承载力(B)被连接构件(板)的承压承载力(C)前两者中的较大值(D) A、B中的较小值7.1.6(Ⅰ)摩擦型高强度螺栓在杆轴方向受拉的连接计算时，。
(A)与摩擦面处理方法有关(B)与摩擦面的数量有关(C)与螺栓直径有关(D)与螺栓性能等级无关7.1.7(Ⅰ)图示为粗制螺栓连接，螺栓和钢板均为Q235钢，则该连接中螺栓的受剪面有。
(A) 1 (B) 2 (C) 3 (D)不能确定7.1.8(Ⅰ)图示为粗制螺栓连接，螺栓和钢板均为Q235钢，连接板厚度如图示，则该连接中承压板厚度为mm。
(A) 10 (B) 20 (C) 30 (D) 407.1.9(Ⅰ)普通螺栓和承压型高强螺栓受剪连接的五种可能破坏形式是：I.螺栓剪断；Ⅱ.孔壁承压破坏；Ⅲ.板件端部剪坏；Ⅳ.板件拉断；V.螺栓弯曲变形。
其中种形式通过计算来保证的。
(A) I，Ⅱ，Ⅲ(B) I，Ⅱ，Ⅳ(C) I，Ⅱ，V (D)Ⅱ，Ⅲ，Ⅳ7.1.l0(Ⅰ)摩擦型高强度螺栓受拉时，螺栓的抗剪承载力。
(A)提高(B)降低(C)按普通螺栓计算(D)按承压型高强度螺栓计算7.1.11(Ⅰ)高强度螺栓的抗拉承载力的大小。
钢结构基本原理题库选择题1、钢材的抗剪设计强度 与有关，一般而言 =( A )。
A ：； B ：； C ：； D ： 2. 规范对钢材的分组是根据钢材的（ D ）确定的。
A ： 钢种；B ：钢号；C ：横戴面积的大小；D ：厚度与直径 3. 钢材在复杂应力状态下的屈服条件是由(D)等于单向拉伸时的屈服点决定的。
A ： 最大主拉应力； B ：最大剪应力 ； C ：最大主压应力； D ：极限强度折算应力4. 某构件发生了脆性破坏，经检查发现在破坏时构件内存在下列问题，但可以肯定其中（D ）对该破坏无直接影响。
A ： 钢材的屈服点过低；B ：构件的荷载增加速度过快 ；C ：存在冷加工硬化 ；D ：构件有构造原因引起的应力集中5. 应力集中愈严重，钢材也就变得愈脆，这是因为(B)A ：应力集中降低了材料的屈服点 ；B ：应力集中产生同号应力场，使塑性变形受到约束 ；C ：应力集中处的应力比平均应力高 ；D ：应力集中降低了钢材的抗拉强度6. 某元素严重降低钢材的塑、韧性，特别是在温度较低时促使钢材变脆。
该元素是(B)。
A ：硫 ；B ：磷 ；C ：碳；D ：锰7. 最易产生脆性破坏的应力状态是(B)。
A ：单向压应力状态 ；B ：三向拉应力状态 ；C ：二向拉一向压的应力状态；D ：单向拉应力状态8. 进行疲劳验算时，计算部分的设计应力幅应按(A)A ：标准荷载计算 ；B ：设计荷载计算 ；C ：考虑动力系数的标准荷载计算 ；D ：考虑动力系数的设计荷载计算9．轴心受压杆件应该满足一定的刚度要求，即（C ）。
A ．B ．C ．D ． 10．格构式轴心压杆中的缀条应该按照（B ）计算。
A ．轴心受拉构件B ． 轴心受压构件C ． 受弯构件D ． 偏心受力构件11．《钢结构设计规范》（GB50017-2003）中，确定轴心受压构件的整体稳定系数的柱子曲线有（D ）条。
v f f v f 3f 3f n N f A ≤N f Aϕ≤[]λλ≤b b t t ⎡⎤≤⎢⎥⎣⎦A．1 B． 2 C． 3 D． 412．单轴对称的轴心受压构件绕对称轴的失稳形式为（B），计算时采用考虑扭转效应的换算长细比。
