螺栓群计算

§3-5 普通螺栓的构造和计算3.5.1螺栓的排列和其他构造要求一、螺栓的排列螺栓在构件上排列应简单、统一、整齐而紧凑，通常分为并列和错列两种形式（图3.5.1）。

并列比较简单整齐，所用连接板尺寸小，但由于螺栓孔的存在，对构件截面削弱较大。

错列可以减小螺栓孔对截面的削弱，但螺栓孔排列不如并列紧凑，连接板尺寸较大。

图3.5.1 钢板上的螺栓（铆钉）排列螺栓在构件上的排列应满足受力、构造和施工要求：（1）受力要求：在受力方向螺栓的端距过小时，钢材有剪断或撕裂的可能。

各排螺栓距和线距太小时，构件有沿折线或直线破坏的可能。

对受压构件，当沿作用方向螺栓距过大时，被连板间易发生鼓曲和张口现象。

（2）构造要求：螺栓的中矩及边距不宜过大，否则钢板间不能紧密贴合，潮气侵入缝隙使钢材锈蚀。

（3）施工要求：要保证一定的空间，便于转动螺栓板手拧紧螺帽。

根据上述要求，规定了螺栓（或铆钉）的最大、最小容许距离，见表3.5.1。

螺栓沿型钢长度方向上排列的间距，除应满足表3.5.1的要求外，尚应满足附录10螺栓线距的要求。

表3.5.1 螺栓或铆钉的最大、小最容许距离注：1 d0为螺栓或铆钉的孔径，t为外层较薄板件的厚度。

2 钢板边缘与刚性构件（如角钢、槽钢等）相连的螺栓或铆钉的最大间距，可按中间排的数值采用。

二、螺栓的其他构造要求螺栓连接除了满足上述螺栓排列的容许距离外，根据不同情况尚应满足下列构造要求：（1）为了使连接可靠，每一杆件在节点上以及拼接接头的一端，永久性螺栓数不宜少于两个。

但根据实践经验，对于组合构件的缀条，其端部连接可采用一个螺栓。

（2）对直接承受动力荷载的普通螺栓连接应采用双螺帽或其他防止螺帽松动的有效措施。

例如采用弹簧垫圈，或将螺帽或螺杆焊死等方法。

（3）由于C级螺栓与孔壁有较大间隙，只宜用于沿其杆轴方向受拉的连接。

承受静力荷载结构的次要连接、可拆卸结构的连接和临时固定构件用的安装连接中，也可用C级螺栓受剪。

高强度螺栓连接的构造和计算一、高强度螺栓连接的工作性能1、高强度螺栓的抗剪性能由图3.5.2中可以看出，由于高强度螺栓连接有较大的预拉力，从而使被连板叠中有很大的预压力，当连接受剪时，主要依靠摩擦力传力的高强度螺栓连接的抗剪承载力可达到1点。

通过1点后，连接产生了滑解，当栓杆与孔壁接触后，连接又可继续承载直到破坏。

如果连接的承载力只用到1点，即为高强度螺栓摩擦型连接；如果连接的承载力用到4点，即为高强度螺栓承压型连接。

2、高强度螺栓的抗拉性能高强度螺栓在承受外拉力前，螺杆中已有很高的预拉力P，板层之间则有压力C，而P与C维持平衡（图3.6.1a）。

当对螺栓施加外拉力Nt，则栓杆在板层之间的压力未完全消失前被拉长，此时螺杆中拉力增量为ÄP，同时把压紧的板件拉松，使压力C减少ÄC（图3.6.1b）。

计算表明，当加于螺杆上的外拉力Nt为预拉力P的80%时，螺杆内的拉力增加很少，因此可认为此时螺杆的预拉力基本不变。

同时由实验得知，当外加拉力大于螺杆的预拉力时，卸荷后螺杆中的预拉力会变小，即发生松弛现象。

但当外加拉力小于螺杆预拉力的80%时，即无松弛现象发生。

也就是说，被连接板件接触面间仍能保持一定的压紧力，可以假定整个板面始终处于紧密接触状态。

但上述取值没有考虑杠杆作用而引起的撬力影响。

实际上这种杠杆作用存在于所有螺栓的抗拉连接中。

研究表明，当外拉力Nt≤0.5P时，不出现撬力，如图3.6.2所示，撬力Q大约在Nt达到0.5P 时开始出现，起初增加缓慢，以后逐渐加快，到临近破坏时因螺栓开始屈服而又有所下降。

由于撬力Q的存在，外拉力的极限值由Nu下降到N'u。

因此，如果在设计中不计算撬力Q，应使N≤0.5P；或者增大T 形连接件翼缘板的刚度。

分析表明，当翼缘板的厚度t1不小于2倍螺栓直径时，螺栓中可完全不产生撬力。

实际上很难满足这一条件，可采用图3.5.7所示的加劲肋代替。

在直接承受动力荷载的结构中，由于高强度螺栓连接受拉时的疲劳强度较低，每个高强度螺栓的外拉力不宜超过0.5P。

计算模型：大小偏心的验算：
拉力偏心e：
Nmin：
验算一：
0.3051验算二：
750.00
小偏心e： 5.00验算一：
0.1978验算二：
750.00
螺栓群偏心抗拉、剪
注：Nmin小于0
大偏心计算结果：
小偏心计算结果：拉剪共同作用下螺栓的验算结果（不大于1安全）：V作用下每个螺栓受的剪力Nv（不大于 安全）：拉剪共同作用下螺栓的验算结果（不大于1安全）：V作用下每个螺栓受的剪力Nv（不大于 安全）：N _c ^b N _c ^b
单位：N
弯矩M：
65470螺栓个数：2大小偏心的验算：
剪力V：
1500螺栓行数：290拉力N：
1246螺栓列数：1-561.0667y1：
150y4：0ΣYi2：y2：
0y5：022500y3：0y6：0单位：mm 说明：：计算结果
：填写数据
单位：N 螺栓直径：
8.007037受剪面数：
16320Σt： 2.506100
y1：
75y4：0ΣYi2：y2：
25y5：012500y3：0y6：0单位：mm
注：连接件材质为Q235
拉、剪承载力计算
小于0为大偏心螺栓参数：
N _V ^b ：N _t ^b ：N _c ^b ：。

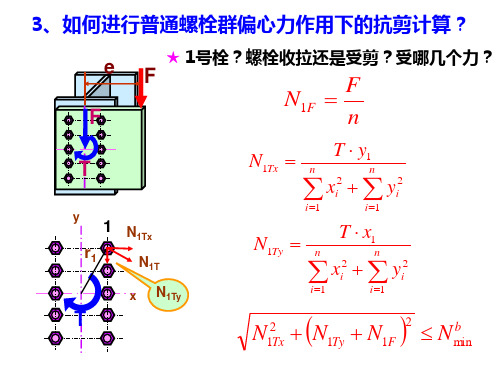

1.公式推导过程假设螺栓群均匀受剪！设单个螺栓由M产生的剪力为Vx、Vy,与到中性轴的距离成正比Vx=Ky i ，Vy=Kx ixi、yi分别为各螺栓到中性轴坐标原点的距离Vx、Vy对中性轴之矩和=MΣKy i 2+ΣKx i 2=M导出K=M/(Σx i 2+Σy i 2)最终得到各螺栓的剪力：V xi =N/n+My i /(Σx i 2+Σy i 2)V yi =V/n+Mx i /(Σx i 2+Σy i 2)总剪力V i =(V xi ^2+V yi ^2)^0.5当i=1时，所求得剪力为单个螺栓的最大剪力值2.螺栓最大剪力计算拉力设计值：N=1000N剪力设计值：V=2000N弯矩设计值：M=3000000N.mm螺栓群布置形式：2排2列Lx：横向螺栓间距Ly：竖向螺栓间距最外排螺栓到剪切中心的距离x1=25mm最外排螺栓到剪切中心的距离y1=50mmΣxi2=2500Σyi2=10000n：螺栓群的螺栓总数量单个螺栓X轴最大剪力计算：V x1=N/n+My 1/(Σx i 2+Σy i 2)=1000/4+3000000×50/(2500+10000)=12250N单个螺栓Y轴最大剪力计算：V y1=V/n+Mx 1/(Σx i 2+Σy i 2)=2000/4+3000000×25/(2500+10000)=6500N单个螺栓总剪力Vmax=(V x1^2+V y1^2)^0.5=(12250^2+6500^2)^0.5=13868N1.公式推导过程设单个螺栓由M产生的拉力为Ny,与到中性轴的距离成正比Ny=Ky i 或Ny=Ky i 'yi，yi'分别为各螺栓到中性轴坐标原点的距离Ny对中性轴之矩和=M当N/n-My 1/Σy i 2≥0时，中性轴位于螺栓群形心最大拉力N sd h =N/n+My1/Σyi 2扭剪螺栓群计算弯剪螺栓群计算当N/n-My1/Σy i2<0时，中性轴位于最下排螺栓中心线总拉力Nsd g=N+MΣyi/Σyi2=N最大拉力N sd h=(NL+M)y1'/Σyi'2L：螺栓群形心到最下排螺栓中心线的距离总拉力Nsd g=(NL+M)Σyi'/Σyi'22.螺栓最大拉力计算拉力设计值：N=8224N剪力设计值：V=0N弯矩设计值：M=993600N.mm螺栓群布置形式：3排2列Ly：竖向螺栓间距最外排螺栓到中性轴的距离y1=446mmΣyi2=795664Σyi'2=1989160Σyi'/Σyi'2=0.00134529n：螺栓群的螺栓总数量N/n-My1/Σyi2=8224/6-993600×446/795664=814≥0当N/n-My1/Σyi2≥0螺栓最大拉力计算：Nsd h=N/n+My1/Σyi2=8224/6+993600×446/795664=1928N总拉力Nsd g=N=8224N当N/n-My1/Σyi2<0螺栓最大拉力计算：Nsd h=(NL+M)y1'/Σyi'2=(8224×446+993600)×892/1989160=2090N总拉力Nsd g=(NL+M)Σyi'/Σyi'2=(8224×446+993600)×0.00134529=6271N。
