房屋建筑学 楼梯设计.

房屋建筑学 楼梯设计.
因此可以满足开门及梁下通行的要求。（满足设计要求）
楼梯的设计－实例讨论
楼梯的设计－实例讨论
楼梯的设计－实例讨论
楼梯的设计－实例讨论-例题1
例题1： 某建筑物开间3300mm，层高3300mm，
进深6600mm，内墙240mm，轴线居中，外墙360mm ，轴线外侧240mm，内120mm，室内外高差450mm，
楼梯间不通行，试设计此楼梯。
解：1、初步设计：踏步宽*高：b×h=300×150mm
8、施工方便
9、经济合理（少占建筑面积）
楼梯设计要求
电梯用于层数较多或特种需要的建筑物，设有电梯或 自动楼梯的建筑物中，同时也必须设置楼梯。
楼梯设计要求坚固、耐久、安全、防火；做到上下 通行方便，便于搬运物品家俱，有足够的通行宽度 和疏散能力；此外，楼梯还有一定的美观要求。
楼梯的设计要求
坚固稳定性 通行疏散
5、楼梯间进深净长度 B B=D1+L+D2
①D1~初选中间平台宽 D1≥a 经验D1=a+b/2
②D2—楼层平台宽 D2＞a ③L—梯段水平投影长度 L=(N/2-1)b
注意：如不满足可调整L即调整b，必要时调整B。如B值尺寸有余 可加宽b以减缓坡度或加宽D2以利于分配人流。
6、栏杆扶手尺度：
hb150175260300mm2021梯段宽度梯段长度22梯段的长度一个梯段不应少于3步也不应大于18步231100mm1300mm15001800mm10001200mm500600mm24梯段的宽度取决于同时通过的人流股数及是否通过家具或担架等特殊的需要251000mm26楼梯平台通向多个出入口或有门向平台开启时楼梯也应适当加大平台深度的计算应从结构边开始
（二）楼梯的主要形式：

房屋建筑学第九章楼梯构造.ppt

房屋建筑学第九章楼梯构造.ppt
踏面宽取250 ，8*250=2000mm 8*300=2400mm
3.楼梯段宽（2600-240-100）/2=1130mm 4.楼层半平台进深（5200-240-2000）/2=1480mm，
半平台取1200mm 5.一层入口处梯段高 156*11=1716mm
平台梁高300，踏步4级， 1716+175*4-300=2116mm 第一段梯段长 10*250=2500mm 一层平台进深 5200-240-2500-1200=1260mm
现浇钢筋混凝土楼梯支模现场
钢筋混凝土楼梯主体浇灌结束现场
板式楼梯设计实例之一
板式楼梯设计实例之二
•板式楼梯梯段的传力不 一定是传给平台梁，只 要设计合理的传力途径 即可，不必拘泥于一种 传力方式。
9.3.2 装配式 1.特点：工业化程度高、施工速度快、抗震较差 分：小型构件装配式楼梯；中、大型构件装配式楼梯
9.3 钢筋混凝土楼梯构造 现浇式、装配式、细部构造
9.3.1 现浇式 1.特点：整体性好、尺寸灵活、形式多样,工序多、速度
慢。 2.形式与构造 （1）板式梯段：梯段、平台荷载传给平台梁。受力简单、
底面光洁、易于支模。 （2）梁式梯段：梯段荷载传给斜梁（可一边搁在墙上），
斜梁再传给平台梁，平台也搁在平台梁上，梯段板厚减薄。 分明步、暗步。
9.3.3 细部构造： 踏步及防滑 栏杆及扶手
1.踏步及防滑----表面耐磨，便于清洁，应有防滑措施。
2.栏杆及扶手 （1）扶手及栏杆或栏板常用尺寸 （2）栏杆（栏板）、扶手安装
平接
鹤颈
梯段转折处栏杆扶手处理
硬接
梯段转折处栏杆扶手处理
9.4 台阶与坡道 台阶：踏步宽度300~400mm；高度100~150mm 坡道：坡度1/6~1/12之间，≻1/8时需做防滑处理。 注意：与主体连接考虑变形缝（沉降）

房屋建筑学楼梯-室外台阶构造及坡道

房屋建筑学楼梯-室外台阶构造及坡道
扶手
扶手是台阶的辅助设施，供人行走时 扶持。扶手应坚固、光滑、易于清洁。
防滑条
为了增加踏步的防滑性能，通常在踏 步上设置防滑条。防滑条材料应耐磨、 防滑、耐腐蚀。
栏杆
栏杆是台阶的防护设施，用于防止人 跌落。栏杆高度应符合相关规范要求。
室外台阶的材料选择
石材
石材具有耐磨、耐压、耐腐蚀的 特点，常用于室外台阶的铺装。 石材颜色、纹理丰富多样，可根 据需要进行选择。
研究目的和意义
研究楼梯、室外台阶和坡道的构造设 计，有助于提高建筑物的安全性和使 用便利性。
随着社会对无障碍环境需求的增加， 对坡道设计的深入研究可以为残疾人 士提供更好的通行条件，促进社会公 平和包容性。
02
楼梯的基本构造
楼梯的组成部分
踏步
扶手
栏杆
平台
楼梯的垂直面，供人行 走。
设置在楼梯两侧，供人 扶持，防止摔倒。
排水设计
防滑处理
坡道应设计排水沟或排水孔， 以防止积水对坡道造成损坏。
坡道表面应进行防滑处理， 以提高行人的安全性。
无障碍设计
坡道应遵循无障碍设计原则， 确保轮椅和推车能够顺利通 行。
05
案例分析
优秀楼梯设计案例
总结词
实用与美观兼具
详细描述
优秀的楼梯设计不仅满足实用需求，还能为房屋增添美感。例如，采用简约风格 的楼梯，以直线和几何形状为主，给人以整洁、大方的视觉效果。同时，楼梯的 材质和颜色也应与整体家居风格相协调，提升整体美观度。
确保楼梯在使用过程中不会发 生危险，如防滑、防摔等。
舒适性
楼梯的高度、宽度和角度应符 合人体工学，行走舒适。
美观性
楼梯的设计应与整体建筑风格 相协调，美观大方。

房屋建筑学课程课件——楼梯

房屋建筑学课程课件——楼梯
锤，通过机房内的曳引机和控制屏进行操纵 来运送人员和货物。
电梯机房的设计要求
电梯地坑的设计要求
电梯
电梯井道可以用砖砌筑或用钢筋混凝土浇注 而成。在每层楼面应留出门洞。并设置专用 门，在升降过程中，轿厢门和每层专用门全 部封闭，以保证安全。门的开启方式一般为 中分推拉式或旁开的双折推拉式。
设置电梯的建筑，楼梯还应照常规做法设置。 高层民用建筑除了设普通客梯以外，有时还
二、踏步尺寸 踏步的组成 踏面——踏步的宽度b 踢面——踏步的高度h 计算踏步尺寸的经验公式 2h+b=600mm
楼梯坡度
第二节 楼梯的主要尺度
三、梯段宽度 梯段宽度—楼梯间墙体内表面至梯段边缘之间 的水平距离 使用要求—人流股数、搬运家具 安全要求—防火疏散
四、楼梯平台深度 ≥梯段宽度
保证平台处人流不致拥挤 搬运家具转弯的可能性 暖气片、消火栓所占的宽度以及门的布置
取整数 n=16 则h=2800/16=175mm b=600-2x175=250mm 3. 每个梯段的踏步数 16/2=8 4. 计算梯段的水平投影长度L
L=(n/2-1)x b=7x250=1750mm
第三节 楼梯设计与实例分析
5. 取B2=60mm,B1=(2700-120X2-60)/2=1200mm 6. 平台宽度 D1≥1200mm
D2≥1200mm 7. 校核进深尺寸
4800-240=4560mm 1750+1200+1200=4150mm
满足要求 8. 首层平台下做通道或出入口的处理
第四节 钢筋混凝土楼梯构造
一、现浇式钢筋混凝土楼梯 1．特点：整体性好，尺寸灵活、施工速度慢 适用于：施工现场无起重设备，抗震要求高 2．类型（按梯段结构形式划分） 1）板式楼梯 特点：结构简单、底面平整、便于装修 板厚度大，自重大 2）梁式楼梯 特点：板跨减小，板厚减小、施工复杂 构造做法： 明步—受力合理，底不平整 暗步—易积灰，底平整

第十章折板式楼梯计算

第十章折板式楼梯计算

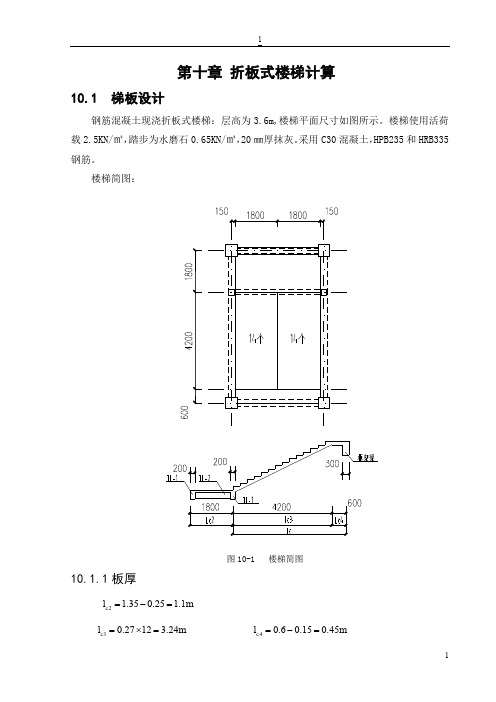

第十章 折板式楼梯计算10.1 梯板设计钢筋混凝土现浇折板式楼梯：层高为3.6m,楼梯平面尺寸如图所示。

楼梯使用活荷载2.5KN/㎡，踏步为水磨石0.65KN/㎡，20㎜厚抹灰。

采用C30混凝土，HPB235和HRB335钢筋。

楼梯简图：图10-1 楼梯简图10.1.1板厚2 1.350.25 1.1c l m =-=30.2712 3.24c l m =⨯= 40.60.150.45c l m =-=' 4.70l m == cos 3.24/3.70.876θ==取板厚'11(1051233035h l mm ==～）～ 取为h=120mm 10.1.2荷载（取1m 宽板带计算） 永久荷载标准值水磨石面层： 10.27+0.150.650.65 1.010.27⨯⨯⨯=（）kN/m 三角形踏步重： 10.560.270.1525 2.10.27⨯⨯⨯⨯=kN/m 混凝土斜板： 0.12×25×10.876=3.42kN/m 板底抹灰重： 17×0.02×10.876=0.380kN/m 合计： g=6.92KN/m使用活荷载： q=2.50KN/m荷载组合：取[1.2恒+1.4活]和[1.35恒+0.7×1.4活]两者的较大值组合①：1.2×6.92+1.4×2.5=13.88 KN/m组合②：1.35×6.92+0.7×1.4×2.5=11.792 KN/m取 P=13.88 KN/m10.1.3截面设计板计算水平跨度： 110.27 2.97n l m =⨯=跨中最大弯矩： 221113.88 2.9712.241010n M Pl ==⨯⨯= kN ·m （10-1） h 0=120－20=100 ㎜则 αs =6221012.24100.0861.010*******.3c M a bh f ⨯==⨯⨯⨯ （10-2）0.955s γ=== （10-3） 62012.24106100.955100210s y M As mm h f γ⨯===⨯⨯ （10-4） 选用 Φ10＠120,间距100mm<200mm 满足要求10.2 平台板计算取板厚为100mm10.2.1荷载计算(取1m 宽板带)永久荷载标准值平台板 自 重： 0.1×25=2.5 kN/m水磨石板面重： 0.65 kN/m板底抹 灰 重： 0.02×17=0.34 kN/mg=3.49 kN/m可变设计值 q=2.50 kN/m荷载组合：取[1.2恒+1.4活]和[1.35恒+0.7×1.4活]两者的较大值组合①：1.2×3.49+1.4×2.5=7.69 KN/m组合②：1.35×3.49+0.7×1.4×2.5=7.16 KN/m取 P=7.69 KN/m10.2.2截面设计平台板计算跨度：0 1.350.3 1.05l m =-=弯矩设计值：210.84810n M Pl == αs =622100.848100.09271.010008014.3c M a bh f ⨯==⨯⨯⨯10.9512s γ===6200.84810530.770.95180210s y M As mm h f γ⨯===⨯⨯选用 Φ10＠140,间距100mm<200mm 满足要求10.3 平台梁柱计算取：平台梁截面尺寸200㎜×350㎜，C30混凝土10.3.1荷载计算梁自重： 0.2×(0.35-0.1) ×25=1.25 KN/m平台板传来：7.69×1.35/2=5.19 KN/m梯段板传来：13.88×2.97/2=20.61 KN/m合计：27.05 KN/m活载：2.5×(1.35/2+2.97/2) =5.4KN/mP=1.2×27.05+1.4×5.4=40.025.4KN/ml n =1.05l 0=2.835V=1/2Pl 0=1/2 ×40.02 ×2.835=56.728 KN αs =6221040.2100.041.020031514.3c M bh f α⨯==⨯⨯⨯0.98s γ=== 62040.210600.30.98315300s y M As mm h f γ⨯===⨯⨯ 选用3Φ16 （A S =603㎜2）平台柱按构造配筋，实配2Φ14（2308As mm =）按构造配箍筋 φ8@100第十一章 雨篷设计11.1 荷载计算一层阳面沿外墙设置雨篷，雨篷采用挑板式，悬挑板1.5米，根部100mm ，端部80mm11.1.1荷载（取1m 宽板带）恒载：悬挑板： 12（0.1+0.08）×25=2.25kN/m 20mm 厚砂浆抹灰： 0.02×17×2=0.64 kN/m改性沥青防水层： 0.35kN/mg k =3.24kN/m活载：雪载：0.45kN/m 2 ， 均布活载：0.5kN/m 2施工或检修集中荷载F k =1.0kN11.1.2荷载组合（1）g k =3.24 kN/m, q k =0.50 kN/m设计值：1.35×3.24+0.7×1.4×0.5=4.86 kN/m1.2×3.24+1.4×0.50=4.59 kN/m（2）g k =3.24kN/m F k =1.0kN设计值：1.35×3.24×1.5+0.7×1.4×1=7.54kN1.2×3.24×1.5+1.4×1=7.23kN11.2 配筋计算 22111 4.86 1.5 5.4722M ql KN m ==⨯⨯=• （11-1） 22211(1.35 3.24) 1.5(0.7 1.4 1.0) 1.5 6.3922M ql Fl KN m =+=⨯⨯⨯+⨯⨯⨯=•（11-2） 按第二组组合进行配筋计算62210 6.391014.30.06981.01000(10020)9.6s c M bh f αα⨯===⨯⨯-⨯0.964s γ=== 620 6.3910394.560.94580210s y M As mm h f γ⨯===⨯⨯ 实配:φ8@120 A s =402.4mm 2第十二章 技术经济分析随着社会和经济的发展，无论在发达国家还是发展中国家，建筑节能都被视为能源工作和能源政策的重要部分。

房屋建筑学课件楼梯

房屋建筑学课件楼梯
儿童安全
确保儿童了解正确的上下楼梯规则，教育他们不要在楼梯上奔跑、 跳跃或攀爬。在楼梯口设置安全护栏或儿童锁，以防儿童不慎跌落 。
老人和行动不便人士
为老人和行动不便人士提供适当的帮助和防护措施，如使用扶手、坐 电梯或寻求他人协助上下楼梯。
THANKS
感谢观看
02
平台
平台是连接楼梯段之间的水平面，分为休息平台和中间平台两种。休息
平台是楼梯段之间的水平面，供人休息；中间平台则位于两个楼梯段之
间，起到连接作用。
03
栏杆和扶手
栏杆和扶手是楼梯的安全设施，用于防止人跌落。栏杆通常设置在楼梯
段的外侧，而扶手则设置在楼梯段的内侧或两侧。
楼梯的构造方式
梁式楼梯
梁式楼梯是由斜梁、踏步和平台板组成的。斜梁上放置踏步，踏步上放置平台 板，形成楼梯的梯段。梁式楼梯的优点是受力合理、施工方便，但外观较为呆 板。
度。
楼梯的施工要点
01
02
03
04Байду номын сангаас
确保楼梯的尺寸和位置符合设 计图纸要求，避免出现偏差。
在施工过程中，要注意安全措 施，如设置安全网、防护栏等
，确保施工人员的安全。
在浇筑混凝土时，要保证混凝 土的强度和质量，确保楼梯结
构的稳定性。
在安装钢筋时，要确保钢筋的 位置和数量符合设计要求，以 保证楼梯结构的承载能力。
楼梯的坡度与角度计算
楼梯坡度
楼梯坡度一般为20~45度，以适应不同楼层高度和空间需求 。坡度过大会影响通行安全，坡度过小则会增加楼梯长度和 占地面积。
楼梯角度
楼梯角度是指楼梯段与水平面之间的夹角，一般为30~45度 。楼梯角度的大小会影响通行舒适度和安全性，应根据实际 情况进行合理选择和计算。

楼梯设计实例-2022年学习资料


二、楼梯剖面-1.楼梯平台上部及下部过道处的净高≥2m-梯段净高-≥2.2m-梯段净高：自踏步前缘线-包括 低和最高一级-踏步前缘线以外0.30m范围内量至直上方突-出物下缘间的铅垂高度-2.楼梯栏杆与扶手-沿楼梯 段临空一侧设栏板或栏杆，梯段净宽达-三股人流应二侧设扶手-室内楼梯扶手高度自踏步前缘量起≥900mm
300-2626%楼梯设计实例
三、楼梯井-·上下二个梯段之间留出的空隙称为楼梯井-公共建筑中楼梯井宽度（水平净距）≥150mm-住宅、中 学校等楼梯井的宽度≤200mm
楼梯构造设计步骤-一、确定楼梯的基本尺寸-梯段宽度-梯段长度-楼梯间进深-1.梯段宽度-根据任务书给定的条 ，确定双跑楼梯，-梯段的尺寸是给定条件的一半，结合梯段-宽度的表格和楼梯井的相关规定选适当的
楼梯设计步骤和方法-第三，在解决首层中间休息平台下部的通行-要求时，可采用降低底层中间平台下地坪标-高的办 ，但要特别注意的是，应使内外高-差不低于100mm,-以避免地面雨水倒灌室-第四，注意楼层休息平台宽度取值 差别。-开敞式平面的楼梯间与封闭式平面的楼梯间-由于在能否借用走廊的宽度来解决通行要求-问题上的不同，其楼 休息平台宽度的取值-标准也不一样。
为检验首层中间休息平台提高后，二层中间休息平-台下部的通行净高是否满足要求，可采用上述同样-的分析方法，列 如下计算式-150×12+150×10-350=2950mm-计算结果表明，其通行净高仍满足要求。-7-进 方向的验算-在楼梯间平面的进深方向净尺寸的范围之内，-应布置一个中间休息平台D1宽度、一个楼梯-段L水平投 长度和一个楼层休息平台D2宽-度。前述设计结果已形成了三种楼梯段长度，即-14步、12步、10步三种情况， 果取最长的14-步楼梯段进行验算，其余两种情况将不成问题。

《房屋建筑学》ppt讲义(高教) 第11章 楼梯构造


预制踏步墙承式楼梯构造
③悬挑式楼梯
踏步板的一端固定在墙上，另一端悬挑，利用 悬挑的踏步板承受梯段全部荷载，并直接传递 给墙体。预制踏步板挑出部分多为L形断面， 压在墙体内的部分为矩形断面。从结构安全性 方面考虑，楼梯间两侧的墙体厚度一般不应小 于240mm，踏步悬挑长度即楼梯宽度一般不超 过1500mm。
11.2.2 预制装配式钢筋混凝土 楼梯
装配式钢筋混凝土楼梯由于其生产、 运输、吊装和建筑体系的不同，存在着 许多不同的构造形式。根据构件尺度的 差别，大致可将装配式楼梯分为：
小型构件装配式 中型构件装配式 大型构件装配式
小型构件装配式楼梯是将梯段、平台分割成若 干部分，分别预制成小型构件装配而成。
应用水泥砂浆坐浆。L形和一字形踏步预留孔洞应与 锯齿形梯梁上预埋的插铁套接，孔内用水泥砂浆填 实。
①梁承式楼梯
平台梁一般为L形断面，将梯梁搁置在L 形平台梁的翼缘上或在矩形断面平台梁 的两端局部做成L形断面，形成缺口，将 梯梁插入缺口内。这样，不会由于梯梁 的搁置，导致平台梁底面标高降低而影 响平台净高。
L形踏步自重轻、用料省，但拼装后底面形成折板，容易积灰。L 形踏步的搁置方式有两种：一种是正置，即踢板朝上搁置；另一 种是倒置，即踢板朝下搁置。
一字形踏步板只有踏板没有踢板，制作简单，存放方便，外形轻 巧。必要时，可用砖补砌踢板。
（2）踏步构件的支承方式
预制踏步的支承方式主要有梁承式、 墙承式和悬挑式三种。
第11章 楼梯构造
本章学习目标
了解有关电梯设计及构造基本知识。 熟悉室外台阶及坡道的设计及构造。 掌握楼梯设计方面的知识，包括：楼梯
尺寸的确定及楼梯设计方法和步骤。 掌握钢筋混凝土楼梯构造。
11.1 概述

房屋建筑学：楼梯


7.1.2 楼梯的种类
1 按使用性质分
下 一
主要 安全
页
交通 疏散
退
回
课
2 按位置分
首 页
室内 室外
章 节
页
退 出
3 按材料分
木
钢砼
钢
>7.1.2 楼梯的种类
4 按形式分
三跑 单梯段直跑
多梯段直跑弧形
螺双旋跑
剪刀合式上双分
下 一 页
退 回
课
首
页
折角 圆形
章 节
页
退 出
交双叉分式折角
7.1.3 楼梯的一般尺度
如图6，满足净高要求。
>7.1.4 楼梯设计
解： （3）平面设计（进深验算）
梯 段 净 宽 度 为 (2700-240-200)/2
=1130mm，如图7。
下 一
1）非底层
页
每一梯段8级踏步，梯段水平投影
退 回
长为L=(8-1)×260=1820mm，如图8；
课
封闭楼梯，中间平台和楼层平台的
首 页
章 节
页
公共建筑中还宜适当增大。
退
出
>7.1.3 楼梯的一般尺度
7 其它尺寸
1 梯井宽度
下 一
页
一般不宜小于60mm，且不宜大于200mm；当然，如果 退
有利用梯井采光等特殊要求的除外。
回
课
2 踏步级数
首 页
每个梯段的踏步级数不应大于18级，也不应小于3级。 章 节
页
3 梯段水平投影长度
退
出
L=(n-1)×b
2 实心栏板
实心栏板是用实体构件制作的，多采用砖砌、现浇钢 下

房屋建筑学-5.楼梯


室外栏杆高度：≥ 1050mm
（四）楼梯梯段尺寸的确定
设计楼梯主要是解决楼梯梯段的设计， 当楼梯间的开间、进深初步确定后，既 可根据建筑物的层高进行楼梯尺度计算
梯段宽度与平台宽的计算
踏步尺寸与数量的确定
梯段长度计算
（1）梯段宽度与平台宽的计算
以双跑梯为例
梯段宽： 平台宽：
5.1.3 楼梯的设计要求
作为主要楼梯，应与主要出入口邻近，位置明
显，避免垂直交通与水平交通在交接处拥挤、 堵塞 必须满足防火要求
楼梯间除允许直接对外开窗采光外，不得向室内任 何房间开窗 楼梯四周墙壁必须为防火墙 防火要求高的建筑物应设计成封闭式楼梯间
楼梯间必须有良好的自然采光
台阶
5.1 楼梯的组成、类型及尺度
楼梯的组成 楼梯的类型 楼梯的设计要求 楼梯的尺度
5.1.1 楼梯的组成
楼梯间——建筑中用于布置楼梯的空间 或房间 楼梯组成：
楼梯段
平台
栏杆（栏板）
楼梯段
楼梯段——又称楼梯跑，是联系两个不同标
高平台的倾斜构件，是楼梯的主要使用和承重 部分
圆形楼梯
螺旋楼梯
绕一根主轴旋转而上的楼梯 踏步呈扇形，要求离内侧扶手0.25m处的踏
步宽≥ 0.22m 平台占1/4圆，故必须在3/4左右水平圆范围 内解决平台下过人高度 踏步内宽小，坡度较陡，不能作为主要人流交 通和疏散楼梯 流线造型美观，旋律明快、活泼，有助于竖 向扩大空间
底层采用直跑楼梯
(1) 底层楼梯设计成“长短跑”
增加底层第一个梯 段的踏步数量，即提高 底层中间平台。这种方 法楼梯底层的两个梯段 形成长短跑，但底层平 台上部的标高不能提得 过高，否则，不仅增加 楼梯间的进深，还将使 底层平台上部的净高小 于2m的要求。
