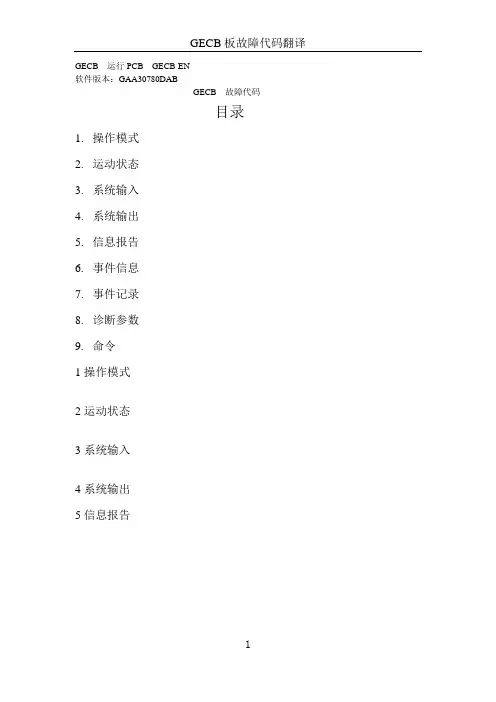

成为电梯高手之OTIS电梯GECB板故障代码

奥的斯故障代码全公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]?OVF402，OVF404，OVF406驱动器故障代码海纳百川4POWERON：驱动器供电正常。

001NEWRUN：重新初始化运行。

002GOTOSLEEP:变频器进入节能模式。

003STACKWARN:软件中堆找超出允许范围。

004POWERDOWN：记录一个断点信号，即拉闸。

005EXTERNFLASH:GDCB的FLASH内存记录失败。

006EXTERNRAM:GDCB的RAM内存记录失败。

007OMUPRESENT:表明OMU已插在变频器的相应接口上可以正常使用。

008OMUPROHIBIT:检修模式下OMU的软件升级被禁止，TT参数OMUPROHIBITED 来查看。

009MANUALMODE:变频器在手动模式下。

010B_MODE:变频器在电池模式下。

011EXTERNFRAM:FRAM通讯正常。

100INVSWOCT:变频器电流大小超出了允许的上限。

101INVIIMBAL：电机三相总电流超出满载电流的10%。

102INVIDERROR,103INVIQERROR:表明变频器电流校准误差超出允许的上限。

104INVIXOFFST,105INVIYOFFST,106INVIZOFFST：表明变频器相电流偏移量超出满载时的5%。

107INVGATEFLT:检测到IGBT门电路供电电压故障。

108INVHWOCT:硬件检测到变频器电流超出了预设值。

109OVERLOAD:检测到过载。

变频器处于额定电流状态的时间超出了最大允许值。

110DRIVELIMIT:变频器已运行在额定电流的极限值。

111NOIDFDBK,112NOIQFDBK:在电机开始运行并产生磁场时通过变频器的电路反馈已检测到一个故障。

113INVIPMFIT:变频器智能电源模块已检测到一个故障。

114GATESPIYERR:检测到变频器和逆频器IGBT门电路电压故障。

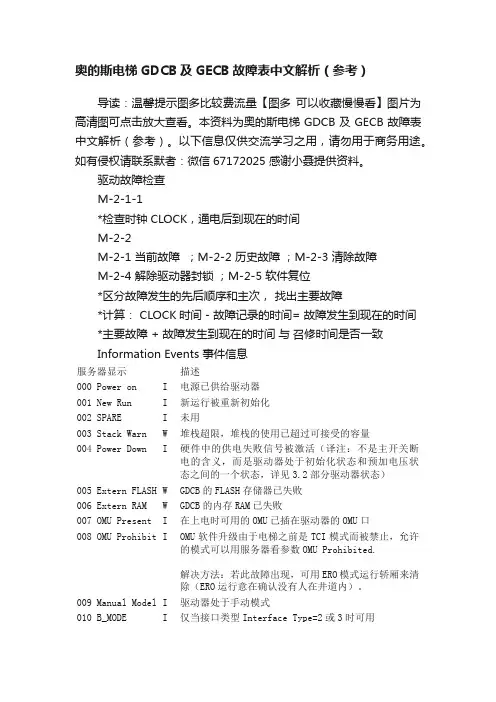

奥的斯电梯GDCB及GECB故障表中文解析（参考）导读：温馨提示图多比较费流量【图多可以收藏慢慢看】图片为高清图可点击放大查看。

本资料为奥的斯电梯GDCB及GECB故障表中文解析（参考）。

以下信息仅供交流学习之用，请勿用于商务用途。

如有侵权请联系默者：微信67172025 感谢小聂提供资料。

驱动故障检查M-2-1-1*检查时钟CLOCK，通电后到现在的时间M-2-2M-2-1 当前故障；M-2-2 历史故障；M-2-3 清除故障M-2-4 解除驱动器封锁；M-2-5 软件复位*区分故障发生的先后顺序和主次，找出主要故障*计算： CLOCK时间 - 故障记录的时间= 故障发生到现在的时间*主要故障 + 故障发生到现在的时间与召修时间是否一致Information Events 事件信息服务器显示描述000 Power on I 电源已供给驱动器001 New Run I 新运行被重新初始化002 SPARE I 未用003 Stack Warn W 堆栈超限，堆栈的使用已超过可接受的容量004 Power Down I 硬件中的供电失败信号被激活（译注：不是主开关断电的含义，而是驱动器处于初始化状态和预加电压状态之间的一个状态，详见3.2部分驱动器状态）005 Extern FLASH W GDCB的FLASH存储器已失败006 Extern RAM W GDCB的内存RAM已失败007 OMU Present I 在上电时可用的OMU已插在驱动器的OMU口008 OMU Prohibit I OMU软件升级由于电梯之前是TCI模式而被禁止，允许的模式可以用服务器看参数OMU Prohibited.解决方法：若此故障出现，可用ERO模式运行轿厢来清除（ERO运行意在确认没有人在井道内）。

009 Manual Model I 驱动器处于手动模式010 B_MODE I 仅当接口类型Interface Type=2或3时可用仅当自动救援操作（ARO）Type=2或3时可用011 Battery Mode I 仅当接口类型Interface Type=1时可用驱动器处于48Vdc电池（自动救援操作（ARO）-EN）供电的运行模式。

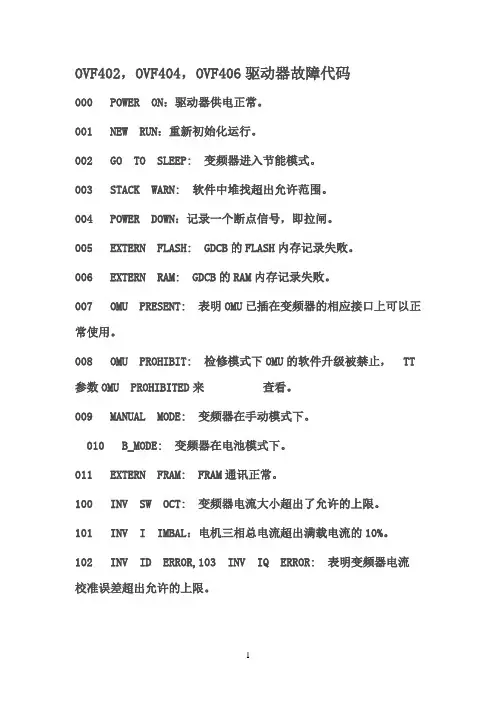

OVF402，OVF404，OVF406驱动器故障代码海纳百川332874754 2013.5.21.000 POWER ON：驱动器供电正常。

001 NEW RUN：重新初始化运行。

002 GO TO SLEEP: 变频器进入节能模式。

003 STACK WARN: 软件中堆找超出允许范围。

004 POWER DOWN：记录一个断点信号，即拉闸。

005 EXTERN FLASH: GDCB的FLASH内存记录失败。

006 EXTERN RAM: GDCB的RAM内存记录失败。

007 OMU PRESENT: 表明OMU已插在变频器的相应接口上可以正常使用。

008 OMU PROHIBIT: 检修模式下OMU的软件升级被禁止， TT参数OMU PROHIBITED 来查看。

009 MANUAL MODE: 变频器在手动模式下。

010 B_MODE: 变频器在电池模式下。

011 EXTERN FRAM: FRAM通讯正常。

100 INV SW OCT: 变频器电流大小超出了允许的上限。

101 INV I IMBAL：电机三相总电流超出满载电流的10%。

102 INV ID ERROR,103 INV IQ ERROR: 表明变频器电流校准误差超出允许的上限。

104 INV IX OFFST,105 INV IY OFFST,106 INV IZ OFFST：表明变频器相电流偏移量超出满载时的5%。

107 INV GATE FLT: 检测到IGBT门电路供电电压故障。

108 INV HW OCT: 硬件检测到变频器电流超出了预设值。

109 OVERLOAD: 检测到过载。

变频器处于额定电流状态的时间超出了最大允许值。

110 DRIVE LIMIT: 变频器已运行在额定电流的极限值。

111 NO ID FDBK,112 NO IQ FDBK: 在电机开始运行并产生磁场时通过变频器的电路反馈已检测到一个故障。

OVF402，OVF404，OVF406驱动器故障代码海纳百川332874754 2013.5.21.000 POWER ON：驱动器供电正常。

001 NEW RUN：重新初始化运行。

002 GO TO SLEEP变: 频器进入节能模式。

003 STACK WARN软: 件中堆找超出允许范围。

004 POWER DOWN：记录一个断点信号，即拉闸。

005 EXTERN FLASH: GDC的B FLASH内存记录失败。

006 EXTERN RAM: GDCB的 RAM 内存记录失败。

007 OMU PRESENT表: 明 OMU 已插在变频器的相应接口上可以正常使用。

008 OMU PROHIBIT:检修模式下OMU 的软件升级被禁止，TT参数 OMU PROHIBITED来查看。

009 MANUAL MODE: 变频器在手动模式下。

010 B_MODE:变频器在电池模式下。

011 EXTERN FRAM: FRAM通讯正常。

100 INV SW OCT:变频器电流大小超出了允许的上限。

101 INV I IMBAL：电机三相总电流超出满载电流的10%。

102 INV ID ERROR,103 INV IQ ERROR表:明变频器电流校准误差超出允许的上限。

104 INV IX OFFST,105 INV IY OFFST,106 INV IZ OF：FS表T明变频器相电流偏移量超出满载时的 5%。

107 INV GATE FLT检: 测到IGBT门电路供电电压故障。

108 INV HW OCT:硬件检测到变频器电流超出了预设值。

109 OVERLOAD:检测到过载。

变频器处于额定电流状态的时间超出了最大允许值。

110 DRIVE LIMIT:变频器已运行在额定电流的极限值。

111 NO ID FDBK,112 NO IQ FDBK在:电机开始运行并产生磁场时通过变频器的电路反馈已检测到一个故障。

OTIS-SKY电梯故障代码大全及主板指示灯及开关说明————————————————————————————————作者：————————————————————————————————日期：23 OTIS SKY 电梯故障代码闪烁的信息英文说明闪烁的信息可能的原因 TCI - Lock轿顶检修开关操作顺序不准确,必须按以下顺序操作 1. 打开厅门. 2. 轿顶检修开关由检修打到正常状况.3.关闭厅门 如果不按照上面的顺序操作，电梯将不能正常运行，同时LCBII 板上的INS 指示灯将会闪烁。

LS - Faulta) 上强迫减速2LS 和下强迫减速1LS 信号不正常 start DCS!a) 在没有完成门检查启动(DCS)操作之前正常运行不允许. b) 正常操作时,当电梯停在门区且轿厢门完全打开(DOL 有效)时,厅门门全闭信号被触发(DW 有效).此时小心检查井道厅门门锁是否被短路. 按M - 1 - 3 - 5 启动 DCS ! 1LS + 2LSon限位开关1LS 和2LS 同时动作. DBP-Fault电梯运行必须按正确的顺序完成. 当电梯减速停车时门区信号没有被检测,这个原因可能是LVC 继电器故障. 这个错误事件被存储在LCBII EEPROM 上,只能使用检修INS 开关来进行电梯操作. DBSS-Fault变频器没有准备. Adr.- Check特殊远程站地址没有对应于标准IO 列表 TCI ( 691 ) = 16 - 3, 1LS ( 692 ) = 16 - 1, 2LS ( 693 ) = 16 - 2, SE - Fault电梯因丢失SE 信号不能启动( 检查 SKL, THB, door bypass, 保险丝, ....... )4567 MCSS 运动控制子系统0200 Pos. Count 运行完成以后，系统检测门区和IP 信号的计数不匹配，也可能是门区信号DZ 和IP 信号发出的时间太短，系统来不及检测。

OTIS代码表ACSC 防犯罪服务开关ARR 紧急电源操作继电器ALB 报警按钮APKS 自动驻停开关继电器ALC 报警信号电路AACS 自动防罪犯服务继电器APKS 自动驻停1RS 灯.风扇变压器ARED 自动救援装置INT 对讲机ARO 自动返回基站ISS 独立服务开关ATK 司机服务ICB 检修控制盒ACD 紧急制动板IPS 对讲机电源1LS\2LS 长运行减速开关INS 检修继电器5LS\6LS 上\下方向限位开关NP 正常供电电源继电器7LS\8LS 终端极限开关LAMBDA 门保护装置B(BRAKE) 抱闸LR 轿厢照明灯断电器BLTS 应急灯检测开关LRU 光幕电保护装置BUZ 蜂鸣器LW80 满载直驶开关BFL 盲层LPT 到站通过钟BSC BS-5656标准B1B2 抱闸电阻1.2 LWL 超载灯12PS DC12V电源LW30 25%负载开关2COP 副轿厢操纵盘LW50 50%负载开关2CB 副轿厢按钮LW10 防捣乱开关2CTTL 副内选记忆灯LW110 超载开关2DCB 副关门按钮LB 抱阐继电器2DCBL 副关门按钮灯OLS 超载灯2DCBL 副关门按钮灯OSB 电路板2DHB 副门保持按钮OIB 光电磁门板2DHBL 副门保持按钮灯ODZ 非门区开关2DOB 副开门按钮OS 限速开关2DOBL 副开门按钮灯MO 主拖动电机2SCB 副声响轿厢按钮MTC 电机热保护接点2CPI 副轿厢位置指示器MCB 运行控制板C 检修控制按钮PWC P波传感器(地震) CCT 自动外呼内选切除继电器PES1.2 底坑急停开关CFR 电梯故障继电器PKS 驻停开关CAB 轿厢报警蜂鸣器PUR 底坑电源插座CBI 内选按钮PVT 旋转编码器CF 轿厢风扇PKL 驻停灯CL 轿厢灯PAP 整流组件板CCM 轿厢钟PE 到地汇流排CRIC 轿厢内选切换开关PLF 电源滤波器CDDL 轿厢下方向灯PSR1.2 稳压电源CPI 轿厢位置指示器RV 电压继电器CTTL1 轿厢内选记忆灯RSS 安全触板CUDL 轿厢上方向灯RCP1.2.3 阻容板CRIH 外呼切除开关RF1.2.3 整流器(单排.选层器.门系统)CFS 电梯故障信号RCB 环型通讯板CMS 通用主机系统RELB 继电器板CSAC 进入密码操作开关RIB 继电器接口板C1,C2,C3 电容RS4 选层站控制板4CIS 检修开关SA1.2.3.4 浪涌吸收板CP1,2,3 空气断路器SC 速度继电器CBFS 轿厢缓冲器开关SOM 开关转换模块(并联) CUR 控制柜插件SMC 烟雾传感器CT 计数器SP-CPI 独立轿厢位置指示器CNT 紧急电源供电电梯正常使用继电器SP-HPI 独立大厅位置指示器AHL1.2 自动基站NO.1.2继电器SSDM 超声波门监控器CCT 自动外呼内选切除继电器SCB 轿厢声响按钮DDB 下方向检修按钮SGS1.2 安全触板接点DDP 位移监测盘T 轿厢报警计时器DBR 动力制动电阻TCI 轿顶检修开关DBSS 驱动制动子系统TRS 灯.风扇变压器DHB 开关保持按钮TBL1.3.5.6 端子DOS 开门开关TRF1.2 变压器D 下行按钮TES1.2 轿顶急停开关DCB 关门按钮UD 运行继电器DCBL 关门按钮灯U 上行继电器DOB 开门按钮URS 底坑电源插座DOCB 门控制箱UTL 上检修端站开关DOS 开门开关VCB 语音板DTTL2 下行记忆灯GS 轿门开关DTL 下检修端站开关GSS 限速器开关DS 门开关HL1.2 汇流排DBP 门旁路继电器HLC 大厅灯电路ECR 紧急呼叫继电器HAB 大厅报警钟EQRS 地震复位继电器FSO 前门安全打开继电器EXDE 平层门区继电器FULL 闪烁满载灯EPA 自动紧急电源操作继电器FHUDL 闪烁上方向灯ETSC 紧急端站速度继电器FHDDL 闪烁下方向灯ECB 紧急呼叫按钮FSL 应急操作灯(消防员) EEC 紧急呼叫信号FHPI 大厅位置指示器EFO 消防操作ES 紧急停止开关EFS 消防员服务ELTU 应急灯ELEVOA 消音合成单元EHS 内选快速服务开关EPO.AUTO 自动紧急电源操作EPOS 紧急电源操作开关EQO(102)BC1 地震操作EPSS 紧急电源服务开关EPO.MANUAL 手动紧急电源操作EPOP 紧急电源操作板EQS 地震操作开关。

奥的斯故障代码全000?POWER?ON：驱动器供电正常。

?001?NEW?RUN：重新初始化运⾏。

?002?GO?TO?SLEEP:?变频器进⼊节能模式。

?003?STACK?WARN:?软件中堆找超出允许范围。

?004?POWER?DOWN：记录⼀个断点信号，即拉闸。

?005?EXTERN?FLASH:?GDCB的FLASH内存记录失败。

?006?EXTERN?RAM:?GDCB的RAM内存记录失败。

?007?OMU?PRESENT:?表明OMU已插在变频器的相应接⼝上可以正常使⽤。

?008?OMU?PROHIBIT:?检修模式下OMU的软件升级被禁⽌，?TT参数OMU?PROHIBITED来查看。

? 009?MANUAL? MODE:?变频器在⼿动模式下。

010B_MODE:变频器在电池模式下。

?011?EXTERN?FRAM:?FRAM通讯正常。

?100?INV?SW?OCT:?101?INV?I?IMBAL102?INV?ID?ERROR,103?INV?IQ?ERROR:?载时的5%。

?107?INV?GATE?FLT:?检测到IGBT108?INV?HW?OCT:?检门电路电压故障。

?30%。

?5%。

?器内，同时也是暗⽰直流侧电容可能已失效。

?209?DC?LINK?OCT：表明直流电流过⼤210?CNV?IPM?FLT:?逆变器智能电源模块已检测到⼀个故障。

?300?DC?BUS?OVER:?直流电压超出750V的108%，即810V。

301DCBUSUNDER：直流电压低于下极限值。

302VACOVER:交流电压超出上极限值。

?303?VAC?UNDER:?交流电压低于下极限值。

?304?VAC?IMBAL:?交流相电压输⼊相差超过10%.?305?PLL?UNLOCK:?处于相锁定循环的交流相电压已解锁，通常发⽣在你试图运⾏⼀个IGBT已损坏的变频器。

? 306?SINGLE?PHASE:?表明变频器处于单相模式并且T相接在⼀稳定的输⼊电压上。

OVF402，OVF404，OVF406驱动器故障代码000 POWER ON：驱动器供电正常。

001 NEW RUN：重新初始化运行。

002 GO TO SLEEP: 变频器进入节能模式。

003 STACK WARN: 软件中堆找超出允许范围。

004 POWER DOWN：记录一个断点信号，即拉闸。

005 EXTERN FLASH: GDCB的FLASH内存记录失败。

006 EXTERN RAM: GDCB的RAM内存记录失败。

007 OMU PRESENT: 表明OMU已插在变频器的相应接口上可以正常使用。

008 OMU PROHIBIT: 检修模式下OMU的软件升级被禁止，TT 参数OMU PROHIBITED来查看。

009 MANUAL MODE: 变频器在手动模式下。

010 B_MODE: 变频器在电池模式下。

011 EXTERN FRAM: FRAM通讯正常。

100 INV SW OCT: 变频器电流大小超出了允许的上限。

101 INV I IMBAL：电机三相总电流超出满载电流的10%。

102 INV ID ERROR,103 INV IQ ERROR: 表明变频器电流校准误差超出允许的上限。

104 INV IX OFFST,105 INV IY OFFST,106 INV IZ OFF ST：表明变频器相电流偏移量超出满载时的5%。

107 INV GATE FLT: 检测到IGBT门电路供电电压故障。

108 INV HW OCT: 硬件检测到变频器电流超出了预设值。

109 OVERLOAD: 检测到过载。

变频器处于额定电流状态的时间超出了最大允许值。

110 DRIVE LIMIT: 变频器已运行在额定电流的极限值。

111 NO ID FDBK,112 NO IQ FDBK: 在电机开始运行并产生磁场时通过变频器的电路反馈已检测到一个故障。

113 INV IPM FIT: 变频器智能电源模块已检测到一个故障。

奥的斯故障代码全Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998000POWERON：驱动器供电正常。

001NEWRUN：重新初始化运行。

002GOTOSLEEP:变频器进入节能模式。

003STACKWARN:软件中堆找超出允许范围。

004POWERDOWN：记录一个断点信号，即拉闸。

005EXTERNFLASH:GDCB的FLASH内存记录失败。

006EXTERNRAM:GDCB的RAM内存记录失败。

007OMUPRESENT:表明OMU已插在变频器的相应接口上可以正常使用。

008OMUPROHIBIT:检修模式下OMU的软件升级被禁止，TT参数OMUPROHIBITED来查看。

009MANUALMODE:变频器在手动模式下。

010B_MODE:变频器在电池模式下。

011EXTERNFRAM:FRAM通讯正常。

100INVSWOCT:变频器电流大小超出了允许的上限。

101INVIIMBAL：电机三相总电流超出满载电流的10%。

102INVIDERROR,103INVIQERROR:表明变频器电流校准误差超出允许的上限。

104INVIXOFFST,105INVIYOFFST,106INVIZOFFST：表明变频器相电流偏移量超出满载时的5%。

107INVGATEFLT:检测到IGBT门电路供电电压故障。

108INVHWOCT:硬件检测到变频器电流超出了预设值。

109OVERLOAD:检测到过载。

变频器处于额定电流状态的时间超出了最大允许值。

110DRIVELIMIT:变频器已运行在额定电流的极限值。

111NOIDFDBK,112NOIQFDBK:在电机开始运行并产生磁场时通过变频器的电路反馈已检测到一个故障。

113INVIPMFIT:变频器智能电源模块已检测到一个故障。

114GATESPIYERR:检测到变频器和逆频器IGBT门电路电压故障。

目录OVF402，OVF404，OVF406驱动器故障代码 (2)OTIS电梯GECB板故障代码 (7)奥的斯GEN2电梯故障代码说明 (10)奥的斯TOEC-2000.300VF.3200 清除故障方法 (12)OTIS XIZI OTIS 21VF/ 故障代码表 (13)MCS321/ 故障代码表 (13)TOEC2000/ 故障代码表 (13)300VF 故障代码表 (13)西奥21VF(XO21VF) (20)附件一：RCB-II（OCSS）事件（故障）记录表 (20)附件2：RCB-II OCSS操作模式记录表 (22)LMCSS运行控制命令子系统（即MCBII板子） (24)附件A、MCBII板LED灯的指示 (27)DBSS系统（即变频器）查找OVF故障及其处理方法 (30)OTIS电梯故障总汇 (34)常见的LCB-II板自身故障现象 (34)OH5000 (34)OH5100 (40)STAR(300VF) (43)XO-21VF (2000VF) (46)GEN2 (50)FO货梯 (51)OH1000MRL(OH-CON) (53)STAR扶梯 (53)电梯故障记录 (54)服务器上显示的中断Learn车(Learn run aborted)的原因及相应补救方法 (55)影响电梯收车舒适感的机械因素及电气参数一览表 (57)EVENT CODES 故障代码 (58)奥的斯3200 故障代码 (59)1OVF402，OVF404，OVF406驱动器故障代码000 POWER ON：驱动器供电正常。

001 NEW RUN：重新初始化运行。

002 GO TO SLEEP: 变频器进入节能模式。

003 STACK WARN: 软件中堆找超出允许范围。

004 POWER DOWN：记录一个断点信号，即拉闸。

005 EXTERN FLASH: GDCB的FLASH内存记录失败。

006 EXTERN RAM: GDCB的RAM内存记录失败。

奥的斯SKY故障表Event OverviewInformation Events 日志记录000 Power On 上电001 New Run 新运行002 SPARE 空003 Stack Warn 超过限制警告004 Power Down 电源下降005 Extern FLASH GDCB闪存失败006 Extern RAM GDCB存储失败007 OMU Present008 OMU Prohibit 禁止升级009 Manual Mode 手动模式010 B_MODE011 Battery Mode 节能模式012 LearnRun REQ要求013 Reset DSP 重置DSP014 Clear Log 清日志015 AutoTun Mode自动模式016 Earthquake 地震模式017 Block Cleard018 ALWA CONVRGD 收到偏移和增益019 ALWA ERROR 算法错误020 ALWA RESET 重置021 ALWA DIVERGD 算法持平Inverter CurrentFaults 变频器电流故障100 Inv SW Oct 过电压逆变器电机线/修改参数101 Inv I Imbal 过电流接地/噪音102 Inv Id Error103 Inv Iq Error 逆变器误差超过法子,电流调节器/电机匹配? 104 Inv Ix Offst105 Inv Iy Offst106 Inv Iz Offst 逆变器超过5%偏移,检查电路107 Inv Gate Flt 模块失败108 Inv HW Oct 过电流109 Overload 过重抱匝/电压110 Drive Limit 抱匝限制111 No Id fdbk112 No Iq fdbk 一个内在的错误被检测电流反馈的逆变器的期间发动机磁化开始运行,检查电机线,电流传感器113 Inv IPM Flt 功率模块失败检查电源114 Curr Ovrload 参考115 Brk Chop Err 抱匝动作错误116 Inv HW Ovt117 Inv Pfai FltConverter CurrentFaults变频器电流200 Cnv SW Oct 超过允许电流变换器阈值,限制Cnv %201 Cnv Id Error 错误202 Cnv Iq Error 电流指示转换器误差超过30%203 Cnv Ix Offst204 Cnv Iy Offst 当前变换器相抵消呈现的超过5%205 Cnv Gate FltIGBT逆变器故障门电源电压检测206 Cnv HW Oct 变频器电流超过一个预设级别之下207 Cnv Gnd Flt 接地故障208 Bus Cap Fail 直流环节电容器坏209 DC Link OCT 直流母线过流缺相/接地210 Cnv IPM Flt 智能功率变换器模块(IPM)失败211 Battry Chrgd驱动检测电池充电电流流进ARO期间,这是不允许的212 Cnv Vmag FltV oltage Faults 电压故障300 DC Bus Over直流母线过压,大于108%的命名母线电压750伏直流电301 DC Bus Under直流母线欠压70%302 VAC Over 交流线路电压超过限制112%303 VAC Under 交流线路电压超过限制85%304 VAC Imbal 交流电路输入电压波动超过10%305 PLL Unlock 解开306 Single Phase 缺相307 PLL Freq Rng308 Welded Mx/Px309 Vscales off310 AC Brown-out311 AC All Err 交流故障,交流线路电压超过极限高于302 VAC超过阈值125% 312 DBTR ShrtErr集缺DBTR检测313 AC/DC Calib 整流标准314 Cnv Res FltBrake Faults 抱匝故障400 Brake SAS401 Brake SAS402 Brake Status 抱匝开关状态错误403 Brake BY 抱匝接触器404 Brake I Off 抱匝点常开405 Brake I Drop 未动作406 Brake I Hold 粘连407 Brake I Max408 Brk S1 ESTOP 动作失败409 Brk S2 ESTOPMotion Faults 马达故障500 Overspeed 超过额定速度501 Pos Tracking 位置跟踪误差超过发展502 Vel Tracking 速度跟踪误差超过阈值503 LRT Motion 转子测试504 Enc Pos Err 驱动已经失去了追踪的磁铁的位置505 SPARE 空506 Stopping Err 停止失败507 Pos at 1LS 下强减动作508 Pos at 2LS 上509 Floor at 1LS 在最底510 Floor at 2LS511 1LS & 2LS ! 同时动作512 Missing Vane 丢失513 No PRS Trans514 Enc <> Vane515 NTSD failed516 Corr failed 校正失败517 DDP Error 错误518 BeltCmp Wrng 误差519 RlvPermit Err520 Rllbck Start 开始521 Rllbck Stop 回滚或超调(导向运行)的超过5.0毫米的结束运行522 Manual Rescue 盘车,划一523 Moved at POF 移动524 No Enc Signl 编码器可能未相连,供电可能失败525 NoRlv SpdChk速度过高(> = 0.285米/秒)526 NoRlv TooMny试图relevel连续20分后,relevel已经执行但没有正常的运行527 NoRlv LostDZ 门区检测不一致528 Profile Err 自学习,检查减速开关位置不当529 No enc fdbck 检查编码器530 No enc tmout 电机速度不正常,编码器,参数等531 PRS Sigs 1LS 减速开关动作正常532 PRS Sigs 2LS533 ARO Over spd 过速(阀值)534 ABL Abort:LW 未有负荷数据可用535 Timeout PTR 超时(驱动没有命令)536 Timeout LB 没有接到驱动命令537 No EndRunCmd 抱匝打开3S538 Abort:EndRun 终止,运行已被终止通常由一个异形与减速OPB命令539 LvTransUnclr 电梯没有运行,可楼层传感器动作了540 Shock Detect 震动检测到信号541 SinCos Warng 模拟编码器失败Temperature Faults 温度故障600 Inv Tmp Warn 变频器温度警告80C601 Inv Tmp Over 超温,逆变器散热片已超过85 C602 Inv Tmp Fail 模拟温度传感器在逆变器散热片是不真实的联系还是失败了603 Cnv Tmp Warn 警告的温度已经超过80转换器热沉C604 Cnv Tmp Over 散热器已超过85 C605 Cnv Tmp Fail 失败表明模拟温器在转炉热沉是不真实的联系还是失败了606 Mtr Tmp Over 马达超温607 Reactor Temp反应器温度热开关丙线反应器已打开,表示过热在线路条件反应608 DBR Tmp Over 制动电阻超温State Faults 正式故障700 Safety Chain 安全开关动作开放的安全链会导致SX继电器下降,导致开车到不带电电机和刹车,一个ESTOP造成701 No Man Input 没有电源输入702 Prechrg Time 故障时间宣布时未达到直流母线充电电压阈值。

目录OVF402，OVF404，OVF406驱动器故障代码 (2)OTIS电梯GECB板故障代码 (7)奥的斯GEN2电梯故障代码说明 (10)奥的斯TOEC-2000.300VF.3200 清除故障方法 (12)OTIS XIZI OTIS 21VF/ 故障代码表 (13)MCS321/ 故障代码表 (13)TOEC2000/ 故障代码表 (13)300VF 故障代码表 (13)西奥21VF(XO21VF) (20)附件一：RCB-II（OCSS）事件（故障）记录表 (20)附件2：RCB-II OCSS操作模式记录表 (22)LMCSS运行控制命令子系统（即MCBII板子） (24)附件A、MCBII板LED灯的指示 (27)DBSS系统（即变频器）查找OVF故障及其处理方法 (30)OTIS电梯故障总汇 (34)常见的LCB-II板自身故障现象 (34)OH5000 (34)OH5100 (40)STAR(300VF) (43)XO-21VF (2000VF) (46)GEN2 (50)FO货梯 (51)OH1000MRL(OH-CON) (53)STAR扶梯 (53)电梯故障记录 (54)服务器上显示的中断Learn车(Learn run aborted)的原因及相应补救方法 (55)影响电梯收车舒适感的机械因素及电气参数一览表 (57)EVENT CODES 故障代码 (58)奥的斯3200 故障代码 (59)OVF402，OVF404，OVF406驱动器故障代码000 POWER ON：驱动器供电正常。

001 NEW RUN：重新初始化运行。

002 GO TO SLEEP: 变频器进入节能模式。

003 STACK WARN: 软件中堆找超出允许范围。

004 POWER DOWN：记录一个断点信号，即拉闸。

005 EXTERN FLASH: GDCB的FLASH内存记录失败。

006 EXTERN RAM: GDCB的RAM内存记录失败。

奥的斯电梯otis字典（代码对照表）AATT司机操作ACL纹波滤波器ACP停电时自动着床位置ATO无/有司机服务ARP自动返回基站ANSS防捣乱开关BBAZ下（端站） BRAKE CONTROL制动控制BRAKE制动器 BZ蜂鸣器 BSR刹车电阻BDR刹车电阻 BELL警铃 BD-TR基极驱动变压器CCOP操纵盘CORECTRUN校正运行CAR轿厢COUNTER-WEIGHT对重CB轿厢按钮CTTL轿厢按钮灯CUDL轿内上行方向灯CDDL轿内下行方向灯CP熔断器（保险丝）CDS/ODS关/开减速开关CNT记次器C/C轿厢内信号装置C/H大厅内与轿厢有关的信号装置CDI轿厢方向指示器CLS轿厢灯开关CPI轿厢位置指示器CBM机械式轿厢按钮CFL轿厢日光灯照明CTTL轿厢呼梯信号灯CES 轿厢急停开关DDOCB（DISS中PC板）DOB开门按钮DCB关门按钮DTO/DTC门开/关不到位（3次）电梯停止运行（服务器）DISS门控制子系统DBR制动电阻DHL下行到站钟DBSS驱动控制子系统DCPI轿内轿厢位置显示器DOOR、ZONE、SENSOR、SUBSYSTEM（SPT）门区感应器DHPI厅外轿厢位置显示器DHB厅外下行召唤按钮DHCM下行到站钟DTTL厅外下行召唤按钮灯DOWN控制柜按钮向下DR·MC开门机DCO门止D、MOTOR门电动机DS厅门闭锁开关DOT门机端子DDB控制柜检修下行按纽DOLR/DCLR开关门到位继电器EEFO火警紧急操作EFS消防员服务EWD变压器ERO机房紧急电动运行EQC地震触点EDP门保护ETSD顶/底层紧急停止距离（终端蹭楼急停装置）ETSC速度检查继电器EEC轿顶安全窗（紧急出口）ECU紧急轿厢照明ES 紧急停车开关EUO地震操作ECB紧急轿厢盒ECL紧急轿厢灯ESB轿内急停EPC备用电源操作FFSL消防灯FILR滤波电阻FML位置检出口FFB空气开关FS风扇开关GGS门锁（轿门安全开关）G/H群控信号装置GTC涨紧轮触点HHL基站HUDL上行方向灯HDDL下行方向灯HOL超载显示灯HCTA过电流检出HBL乘场按钮HPI大厅位置指示器IISC独立服务 IM曳引机 ICB控制柜上的检修按钮INS控制柜检修按钮慢平（检修运行） INV变频器IND指示器（层显） IKR突波吸收器 ITC轿顶检修INT对讲机 IDL待命（令） ISL独立操作 INI初始校正KK、GW波浪开关LLMCSS运行指令子系统 LOAD、SENSOR称重传感器LML轿内超载报警灯 LED充电灯 LWO（LWS）超载开关LNS满载直驶 LV平层继电器MMECS模块化电梯控制系统 MAIN POWER主电源MRDS OVL门机 MCB运行控制板（LMCSS中PC板）MG·BR抱闸 MHS逃生窗 MIT上高峰NNSB直驶按钮 NRC噪声滤波器 NFBL灯电源次极NTSD顶底层强迫减速的位置（终端楼层正常停车位置）NFBM主电源次级（总电源次级） NAN不能服务NOR控制柜检修按钮快车 NC-CELL停电灯电源OOCSS操作控制子系统 OPB运转盘（轿厢操作盘）ORS过负荷反转装置 OLD轿厢超载保护装置ODS开减速开关 OS限速器开关 OLS超载灯OHT马达过热操作PPVT编码器 PWC消防触点 PIB DBSS上PC板PFR相位继电器 PCB印刷电路板 PLS底坑照明开关PES底坑急停开关 PKS驻停开关 PCS轿顶插座PL电源指示灯/底坑照明 PRR（PRK）基站停靠PSS底坑插座RRELAY CIRCUIT继电器回路 RS远站R·E编码器RCB（OCSS中的PC板） RSH突入电流抵抗RIEV在平层操作 RIN在校正运行 REC恢复运行RSS安全触板SSE-FAULT过热保护 SS1/SS2顶/底层紧急停止距离SPEED、CHECK、POSITION 速度与位置检测SHEAVE曳引轮 SOM切换模块（开关切换模式）SAFETY DEVIC安全装置 SERVICE TOOL服务器SC速度检查继电器 SDS（UD）慢速强制减速SOS安全钳动作开关 SKL灯服务隔离开关SHL大厅信号灯 SGS安全触板开关SENSOR轿顶光电开关（IDZ1、ODZ、IDZ2）TTAZ上端站 TCI轿顶检修运行 TRS电晶体TICB轿顶检修插座 TES轿顶急停开关TCIB轿顶检修控制按钮UUHL上行到站灯 UHCM上行到站钟UHB厅外上行召唤按钮 UTTL厅外上行召唤按钮灯UP（UDB）控制柜检修上行按钮 UDX辅助运行继电器VVFB DBSS上的PC板 VFBDS门机控制器VANE井道隔光板Z极限开关底层顶层初级减速 1LS 2LS方向限位 5LS 6LS终端极限 7LS 8LS门套与厅门间隙；4—8 mm扒门宽度；6—10 mm门扇之间的门缝误差不大于；2 mm厅门门扇铅垂度不大于；2 mm门扇面铅垂度小于；2 mm锁钩活动间隙；2 mm锁钩啮合深度不小于；7 mm安全触板平行凸出门扇；26+-1 mm安全触板全开时底端与轿门地槛距离；5+-1 mm补偿链底部与底坑距离；200---300 mm钢丝绳与机房孔的距离为；20—40 mm随行电缆距底坑安全距离为；350 mm弹簧缓冲器安全距离；250—350 mm液压缓冲器安全距离；200—400 mm岛靴内衬与轨道顶面间隙；0.5—2 mm安全钳与轨道安全距离；2—3 mm厅门偏心轮与门岛轨间隙不大于；0.5 mm厅门地槛与轿门地槛间隙；30+-1 mm轿厢满载时防压镙杆留空；2—3 mm门刀前端与厅门踏板间隙；5—8 mm厅门门轮端面距离轿厢踏板间隙为；5—8 mm门刀内侧与门轮外侧面距离为；5—6 mm相关资料：1、奥的斯电梯各型号电梯安全回路封线号2、奥的斯电梯GDCB及GECB故障表中文解析（参考）3、西子奥的斯OH5000电梯进行自学习方法4、西子奥的斯安全回路常用线号5、奥迪斯电梯OTIS-服务器的使用说明6、奥的斯OTIS3000电气原理图分析教程7、奥的斯SKY 1主板故障查询和清除操作8、西子奥的斯OH5000电梯调试培训9、奥的斯Regen-M(OH-CONB863) 故障记录及分析10、奥的斯电梯do3000门机调试培训11、西子奥的斯冲顶故障的处理方法12、奥的斯电梯NGSOK门机培训资料（电气部分）13、奥的斯电梯OTIS-REGEN控制系统培训14、奥的斯电梯故障集锦100例（上）15、奥的斯电梯故障集锦100例（中）16、奥的斯电梯故障集锦100例（下）17、奥的斯电梯GEN-II 抱闸内部分解图18、奥的斯电梯LCB2主板详解19、西子奥的斯OH5100电梯故障总汇。

成为电梯高手之奥的斯电梯部分型号故障代码与你总相随于文华 - 单曲 - 与你总相随Ocss码1000动力接通1002运行次数1100SOFTWARE.RESET软件复位1101RING..SOFTWARE RESET群空软件复位1102环路软件复位1103环路软件复位1200SIO.MESSAGE.FRAMING.ERROR从 MCSS 接收到的数据信息中检测到结构错误1201SIO.TIMEOUT.ERROR与 MCSS 通讯超时1202MCSS.SIO信息检查错误1301RSSL2.LOSSOF.SYNCH RONISA.TION厅外通讯收发不同步1302RSSL3.LOSSOF.SYNCH RONISA.TION群空通讯收发不同步1400RSSL1.TOTAL.PARATY ERRORS轿厢通讯出现奇偶校验错误1401RSSL2.TOTAL.PARATY ERRORS厅外通讯出现奇偶校验错误1402RSSL3TOTAL.PARATY ERRORS群控通讯出现奇偶校验错误1403RSLC轿厢通讯同步信号丢失1404RSLH厅外通讯同步信号丢失1405RSLG群控通讯同步信号丢失1500RING1.CHECKSUM. ERROR群控环 1 通讯有检测故障1501RING1.TIMEOUT. ERROR群控环 1 通讯有超时故障1502环路 1.SIO.信息错误1503环路 2 信息检查错误MCSSNOT.AVAILABLEMCSS 通讯故障。

轿厢不接受服务1701CAR.SHUTDOWN.WHILE.IN.EPO备用电源操作时出现故障1702DTC.PROTECTION.. COUNT.DTC关门保护1703DTO.PRO TECTION. COUNT.DTO开门保护1704DELAY.CAR.PROTECTION.DCP轿厢延迟保护1705RCBII 电池检测1706地震传感器故障后门关门保护1708后门开门保护1709FC1 保险 H 继电器故障1800EFO-P.ANDEFO-CK.AREINVALID.OR.DO.NOT.MATCH消防楼层参数错误或 EFO-P 与 EFO-CK.不一致或该层门被封1801ASL-P.AND.ASL-CK.AREINVALID.OR.DO.NOT.MATCH消防可选楼层参数错误或ASL-P与 ASL-CK 不一致或该层门被封1802EFSANDEFS-CK. AREINVALID.OR.DO.NOT.MATCH消防类型参数错误或 EFS 与EFS-CK 不一致1803ASL2-P.AND.ASL2-CK. ARE.INVALID.OR.DO.NOT.MATCH消防第二可选楼层参数错误或ASL2-P.与.ASL2-CK 不一致或该层门被封.1804RCBII电池电压不足1805EQO.HOIS.TWAY.SENSOR.FAILED地震井道传感器故障1806INV.ALID.EQO.PARAMETER.SETUP.无效的地震参数1807CAR.IS.CONFIGURED.FORRANDOM.CALLS.电梯由随机内外呼控制运行1808随机呼叫的轿厢组合西子奥迪斯 LCB-II 版的故障代码total runs 最后一次上电后运行总次数 -minutes on 最后一次上电运行运行分钟数 -闪烁的信息事件可能的原因相关设置LS - Fault 上强迫减速 2LS 和下强迫减速 1LS 信号不正常1LS + 2LS on 强迫减速开关 1LS 和 2LS 同时动作 -DBSS - Fault 变频器没有准备好 -TCI - Lock 轿顶检修开关操作顺序不准确,必须按以下顺序操作打开厅门. 2. 轿顶检修开关由检修打到正常状况.3.关闭厅门如果不按照上面的顺序操作，电梯将不能正常运行，同时逻辑控制部分板上的 INS 指示灯将会闪烁。

电梯入门秘籍奥的斯电梯故障代码（部分）LCB-2、TCBC及GECB板故障0100 Opmode-驱动部分故障引起OCSS不能操作（驱动器故障BR\NR）0101 EPOshutd-轿厢不能在紧急电源操作模式运行。

0102 OpMmode DTC门在设定时间内不能关闭（没有DCL、DFC或者 DW信号）。

0103-DTO 门在设定时间内不能完全打开（没有DOL信号）。

0104-DCP 轿厢在设定时间内不能响应轿内指令信号（如门被强制处于打开状态）。

0105 DBSS fault-驱动器故障0200 pos.Count-运行完成后，系统检测门区和IP计数不匹配，也可能门区信号发出的时间太短，系统来不及检测。

0201 correct-校正运行0202 /DFC in EFR—电梯在快速运行时ES信号被激活0203 /DFC in ESR—电梯在低速运行时ES信号被激活0204 TCI/ERO on---开关被动作过0205电梯电梯因丢失SE信号不能启动（检查门旁路）检查平层光电是否工作正常；检查GECB板再平层电路的SW6, SW7, SW8开关是否都拨在‖O N‖的位置；检查1LV、2LV平层光电距离是否在30mm以内。

0207 DDP in FR--电梯在快速运行时在设定时间内（DDP）内没有检测到井道信号（丢失DZ信号）。

0208 DDP in SR--电梯在低速速运行时在设定时间内（3P）内没有检测到井道信号0209 DDP in RS--电梯在营救运行时在设定时间内（3P）内没有检测到井道信号0210 /DZ in NST—电梯在停止时没有检测到DZ信号（DY-TYP 设为0，可能会出现此故障）0211 //DFC in FR---电梯在快速运行时安全回路被断开0212 /DFC in SR--电梯在低速运行时安全回路被断开0218 /变频器故障Shutdown0219 /该故障通常出现在开启ADO/RLV功能时, 设置TLD-DW-D(M1-3-1-5)大于0, 通常设为10. 关闭ADO/RLV功能后将不会出现该故障0224 J-Relay---LCB-2为缺错相。

电梯故障代码表格O T I S Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】OTISXIZIOTIS21VF/故障代码表MCS321/故障代码表TOEC2000/故障代码表300VF故障代码表1100SOFTWARERESET软件复位1101RINGSOFTWARERESET群控软件复位1200SIOMESSAGEFRAMINGERROR从MCSS接受到的数据信息中检测到结构错误1201SIOTIMEOUTERROR 与MCSS通讯超时1300RSL1LOSSOFSYNCHRONISATION轿厢通讯收发不同步1301RSL2LOSSOFSYNCHRONISATION厅外通讯收发不同步1302RSL3LOSSOFSYNCHRONISATION群控通讯收发不同步1400RSL1TOTALPARITYERRORS轿厢通讯出现奇偶校验错误1401RSL2TOTALPARITYERRORS厅外通讯出现奇偶校验错误1402RSL3TOTALPARITYERRORS群控通讯出现奇偶校验错误1500RING1CHECKSUMERROR群控环1通讯有检测故障1501RING1TIMEOUTERROR群控环1通讯有超时故障1700MCSSNOTAVAILABLEMCSS通讯故障1701CARSHUTDOWNWHILEINEPO备用电源操作时出现故障1702DTCPROTECTIONCOUNTDTC关门保护1703DTOPROTECTIONCOUNTDTO关门保护1704DELAYCARPROTECTIONDCP保护1800EFO-PANDEFO-CKAREINVALIDORDONOTMATCH消防楼层参数错误或EFO-P与EFO-CK不一致或该层门被封1801ASL-PANDASL-CKAREINVALIDORDONOTMATCH消防可选楼层参数错误或ASL-P与ASL-CK不一致或该层门被封EFSANDEFS-CKAREINVALIDORDONOTMATCH消防类型参数错误或EFS与EFS-CK不一致ASL2-PANDASL2-CKAREINVALIDORDONOTMATCH消防第二可选楼层参数错误或ASL2-P与ASL2-CK不一致或该层门被封1804RCBII电池电压不足1805EQOHOISTWAYSENSORFAILED地震井道传感器故障1806INVALIDEQOPARAMETERSETUP无效的地震参数1807CARISCONFIGUREDFORRANDOMCALLS电梯由随机内外呼控制运行故障代码服务器显示说明2000STMsoftwarereset电子板软件运行错误，引起CPU复位。
