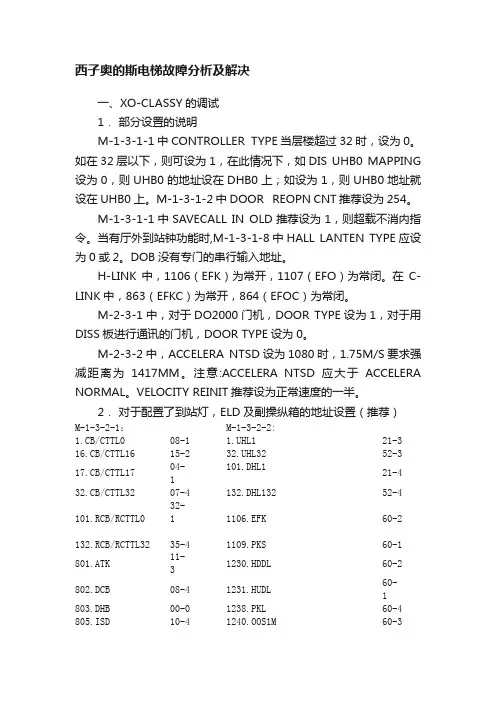

西子奥的斯电梯故障分析及解决一、XO-CLASSY的调试1．部分设置的说明M-1-3-1-1中CONTROLLER TYPE当层楼超过32时，设为0。

如在32层以下，则可设为1，在此情况下，如DIS UHB0 MAPPING 设为0，则UHB0的地址设在DHB0上；如设为1，则UHB0地址就设在UHB0上。

M-1-3-1-2 中DOOR REOPN CNT 推荐设为254。

M-1-3-1-1中SAVECALL IN OLD推荐设为1，则超载不消内指令。

当有厅外到站钟功能时,M-1-3-1-8中HALL LANTEN TYPE应设为0或2。

DOB没有专门的串行输入地址。

H-LINK中，1106（EFK）为常开，1107（EFO）为常闭。

在C-LINK中，863（EFKC）为常开，864（EFOC）为常闭。

M-2-3-1中，对于DO2000门机，DOOR TYPE设为1，对于用DISS板进行通讯的门机，DOOR TYPE设为0。

M-2-3-2中，ACCELERA NTSD设为1080时，1.75M/S要求强减距离为1417MM。

注意:ACCELERA NTSD应大于ACCELERA NORMAL。

VELOCITY REINIT推荐设为正常速度的一半。

2．对于配置了到站灯，ELD及副操纵箱的地址设置（推荐）M-1-3-2-1：M-1-3-2-2:1.CB/CTTL0 08-1 1.UHL1 21-3 16.CB/CTTL16 15-2 32.UHL32 52-317.CB/CTTL17 04-1101.DHL121-432.CB/CTTL32 07-4 132.DHL132 52-4101.RCB/RCTTL0 32-1 1106.EFK 60-2132.RCB/RCTTL32 35-4 1109.PKS 60-1801.ATK 11-31230.HDDL 60-2802.DCB 08-4 1231.HUDL 60-1803.DHB 00-0 1238.PKL 60-4 805.ISD 10-4 1240.OOS1M 60-3806.ISS09-3 1253.ELDHC1 58-1807.ISU09-4 1254.ELDHC2 58-2 810.RDCB 36-1 1255.ELDHC3 58-3 813.ACSC 00-0 1256.ELDHC4 58-4842.LW90 00-1257.ELDHF1 59-1873.LW10 12-3 1258.ELDHF2 59-2874.LW30 10-31259.ELDHF3 59-3875.LW50 15-31260.ELDHF4 59-4876.LW80 14-3 1279.LNSLH 60-3877.LW110 13-31290.EFL61-1894.GCBC 00-1291.ELDOC60-4929.BUZ 13-3 1292.HHEL 61-3930.CDDL 11-31294.HNUL61-2932.CUDL 10-3937.FSL 09-3938.HEL 30-1939.INLC30-2940.LPT 00-0942.OLS 12-3943.PFL 29-3961.CDGD 13-4 962.CDGU 12-4 970.CSAL30-4976.CHMU 25-1977.CHMI 25-2978.ELDCC126-1 979.ELDCC2 26-2980.ELDCC3 26-3 981.ELDCC4 26-4 982.ELDCF1 27-1983.ELDCF227-2 984.ELDCF3 27-3 985.ELDCF4 27-4 987.DOBL 08-3988.DCBL 08-4992.DHBL 00-01015.ELDFD 28-21016.ELDTD 28-11042.LRCAR 18-11055.EML 29-21063.NUL 29-41064.COOS1M 31-13.线路修改说明轿顶四个光电电源都需要反接.具体改法即将原来插在继电器LV1(LV2)A2端的线拔掉(被拔掉的线应继续保持原先的连接);将原来插在A1端的线改插到A2上;从DC24V正极(如LV1的43触点)引一根线接到A1端即可。

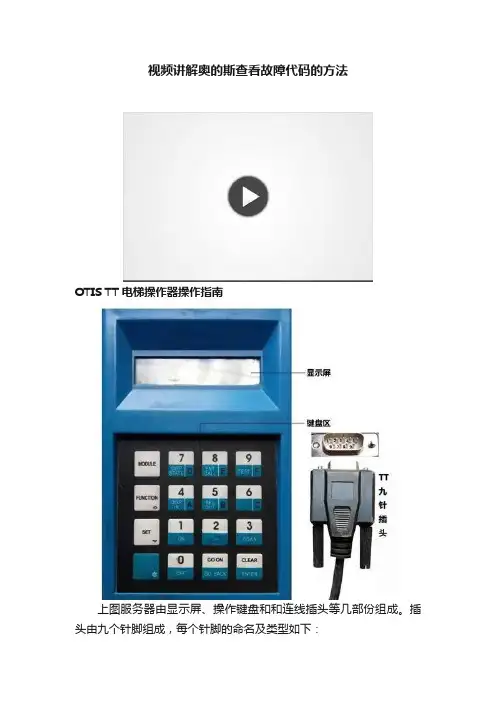

视频讲解奥的斯查看故障代码的方法OTIS TT电梯操作器操作指南上图服务器由显示屏、操作键盘和和连线插头等几部份组成。

插头由九个针脚组成，每个针脚的命名及类型如下：1----VCC----输出 2----VCC----输出3----SVT TXB----输出 4----SVT RXA----输入5----GND----输出 6----VCC----输出7----SVT TXA----输出 8----SVT RXB----输入9----GND----输出上图为服务器的键盘区，下面我来介绍一下各个按键的功能：MODULE：按此键可使服务器在任一菜单界面马上返回到主菜单界面。

FUNCTION：按此键可使服务器在系统任一菜单界面返回二级菜单界面。

SET：按此键可使服务器在系统任一菜单界面返回到上一级菜单界面。

蓝shift：此键的作用主要是与键盘右侧的12个按键的蓝色部分组合使用来实现服务器或系统设定的特定功能。

shift+0/OFF：在遥控站测试菜单中有应用shift+1/ON：主板I/O地址菜单中取反时有应用。

在遥控站测试菜单中有应用shift+2/UP：主板1-2-1故障菜单中清除故障时应用。

shift+3/DOWN：在OVF20变频器查故障2-2-1中查阅每个故障的详细信息。

shift+4/DISP IN/A：代表十六进制的A。

shift+5/SEL OUT/B：代表十六进制的B。

此组合还可在OVF20变频器的2-2-2菜单操作中清除历史故障。

shift+6/空/C：改变已经输入的任何数的符号，代表十六进制的C。

shift+7/DISP STATE/D：代表十六进制的D。

此组合还可在奥的斯系列门机控制器操作中有显示隐藏菜单的功能。

shift+8/ENT CALL/E：代表十六进制的E。

shift+9/TEST/F：代表十六进制的F。

shift+GO ON/GO BACK：代表向上翻页，GO ON为下翻页。

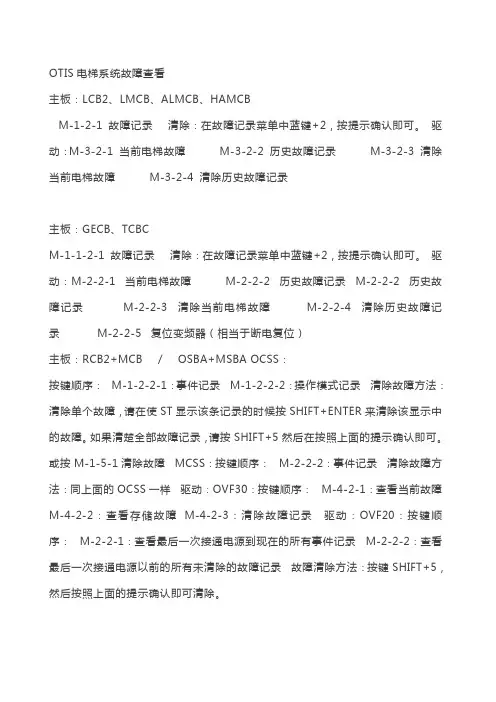

OTIS电梯系统故障查看
主板：LCB2、LMCB、ALMCB、HAMCB
M-1-2-1 故障记录清除：在故障记录菜单中蓝键+2，按提示确认即可。

驱动：M-3-2-1 当前电梯故障M-3-2-2 历史故障记录M-3-2-3 清除当前电梯故障M-3-2-4 清除历史故障记录
主板：GECB、TCBC
M-1-1-2-1 故障记录清除：在故障记录菜单中蓝键+2，按提示确认即可。

驱动：M-2-2-1 当前电梯故障M-2-2-2 历史故障记录 M-2-2-2 历史故障记录 M-2-2-3 清除当前电梯故障M-2-2-4 清除历史故障记录 M-2-2-5 复位变频器（相当于断电复位）
主板：RCB2+MCB / OSBA+MSBA OCSS：
按键顺序： M-1-2-2-1：事件记录 M-1-2-2-2：操作模式记录清除故障方法：清除单个故障，请在使ST显示该条记录的时候按SHIFT+ENTER来清除该显示中的故障。

如果清楚全部故障记录，请按SHIFT+5然后在按照上面的提示确认即可。

或按M-1-5-1清除故障 MCSS：按键顺序： M-2-2-2：事件记录清除故障方法：同上面的OCSS一样驱动：OVF30：按键顺序： M-4-2-1：查看当前故障M-4-2-2：查看存储故障M-4-2-3：清除故障记录驱动：OVF20：按键顺序： M-2-2-1：查看最后一次接通电源到现在的所有事件记录 M-2-2-2：查看最后一次接通电源以前的所有未清除的故障记录故障清除方法：按键SHIFT+5，然后按照上面的提示确认即可清除。

奥的斯电梯自学习TT操作方法1.启动自学习TT功能2.收集数据在自学习TT功能启动后，电梯会自动收集各种数据，包括乘客的乘梯频率、各楼层的人流情况、电梯的运行速度等信息。

这些数据将被用于调整电梯的运行模式，以提供更加高效、舒适的服务。

3.分析数据收集的数据将被送往奥的斯电梯的智能控制系统进行分析。

通过对数据的分析，系统可以了解乘客的乘梯习惯，包括高峰期的乘梯需求、乘客的流动路径等。

同时，还可以分析电梯的运行效率和性能，以便进行优化和改进。

4.优化运行模式基于数据的分析结果，奥的斯电梯的智能控制系统将根据乘客的乘梯需求和建筑物的运行情况，自动优化电梯的运行模式。

这包括调整电梯的停靠楼层、运行速度、开门时间等。

通过不断的学习和适应，电梯将提供更加高效、舒适的乘梯体验。

5.学习用户乘梯习惯奥的斯电梯的自学习TT功能还可以学习和适应用户的乘梯习惯。

通过不断收集和分析乘客的乘梯数据，电梯可以根据用户的乘梯路径和需求，调整电梯的运行模式。

比如，如果发现一些用户经常在一些楼层乘梯，系统可以自动将该楼层设为该用户的默认停靠楼层。

6.运行监控和改进通过自学习TT功能，奥的斯电梯的智能控制系统能够实时监控电梯的运行状况，并根据实际情况进行改进。

系统可以记录故障信息、运行数据等，并及时反馈给维修人员进行处理。

同时，系统还可以根据运行情况提供建议和优化方案，进一步提升电梯的运行效率和性能。

总结：奥的斯电梯的自学习TT功能可以让电梯自动学习并适应不同建筑物的运行环境和用户需求。

通过收集、分析数据，并优化运行模式，电梯能够提供更加高效、舒适的乘梯体验。

这种自学习TT操作方法可以帮助电梯系统不断改进和适应用户需求，提升整体性能。

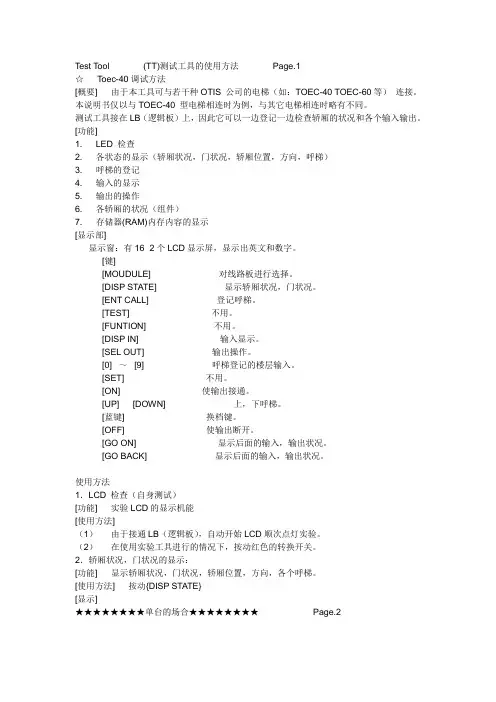

Test Tool (TT)测试工具的使用方法Page.1☆Toec-40调试方法[概要] 由于本工具可与若干种OTIS 公司的电梯（如：TOEC-40 TOEC-60等）连接。

本说明书仅以与TOEC-40 型电梯相连时为例，与其它电梯相连时略有不同。

测试工具接在LB（逻辑板）上，因此它可以一边登记一边检查轿厢的状况和各个输入输出。

[功能]1. LED 检查2. 各状态的显示（轿厢状况，门状况，轿厢位置，方向，呼梯）3. 呼梯的登记4. 输入的显示5. 输出的操作6. 各轿厢的状况（组件）7. 存储器(RAM)内存内容的显示[显示部]显示窗：有16×2个LCD显示屏，显示出英文和数字。

[键][MOUDULE] 对线路板进行选择。

[DISP STATE] 显示轿厢状况，门状况。

[ENT CALL] 登记呼梯。

[TEST] 不用。

[FUNTION] 不用。

[DISP IN] 输入显示。

[SEL OUT] 输出操作。

[0] ～[9] 呼梯登记的楼层输入。

[SET] 不用。

[ON] 使输出接通。

[UP] [DOWN] 上，下呼梯。

[蓝键] 换档键。

[OFF] 使输出断开。

[GO ON] 显示后面的输入，输出状况。

[GO BACK] 显示后面的输入，输出状况。

使用方法1．LCD 检查（自身测试）[功能] 实验LCD的显示机能[使用方法]（1）由于接通LB（逻辑板），自动开始LCD顺次点灯实验。

（2）在使用实验工具进行的情况下，按动红色的转换开关。

2．轿厢状况，门状况的显示：[功能] 显示轿厢状况，门状况，轿厢位置，方向，各个呼梯。

[使用方法] 按动{DISP STATE}[显示]★★★★★★★★单台的场合★★★★★★★★Page.2轿厢的方向轿厢状况门状况1）轿厢方向向上▲向下▼无方向第一行LCD轿厢位置第二行LCD轿厢呼唤第三行LCD大厅下呼唤第四行LCD大厅上呼唤2）轿厢状况TRV? 继电器操作电路的交流100V电源脱落。

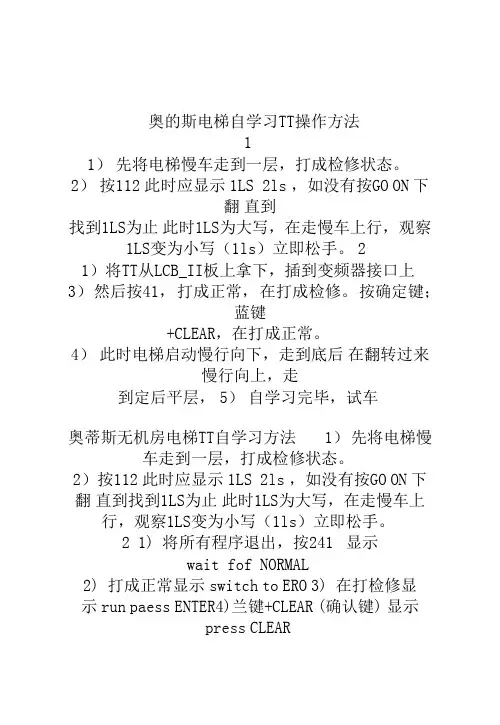

奥的斯电梯自学习TT操作方法
1
1）先将电梯慢车走到一层，打成检修状态。

2）按112此时应显示1LS2ls，如没有按GO ON下
翻直到
找到1LS为止此时1LS为大写，在走慢车上行，观察1LS变为小写（1ls）立即松手。

2
1）将TT从LCB_II板上拿下，插到变频器接口上3）然后按41，打成正常，在打成检修。

按确定键；
蓝键
+CLEAR，在打成正常。

4）此时电梯启动慢行向下，走到底后在翻转过来
慢行向上，走
到定后平层，5）自学习完毕，试车
奥蒂斯无机房电梯TT自学习方法1）先将电梯慢车走到一层，打成检修状态。

2）按112此时应显示1LS2ls，如没有按GO ON下翻直到找到1LS为止此时1LS为大写，在走慢车上行，观察1LS变为小写（1ls）立即松手。

21)将所有程序退出，按241显示
wait fof NORMAL
2)打成正常显示switch to ERO3)在打检修显
示run paess ENTER4)兰键+CLEAR(确认键)显示
press CLEAR
5）再打正常显示learn active此时电梯自动启动下行到平层后上行到顶层后停止6）电梯自学习成
功。

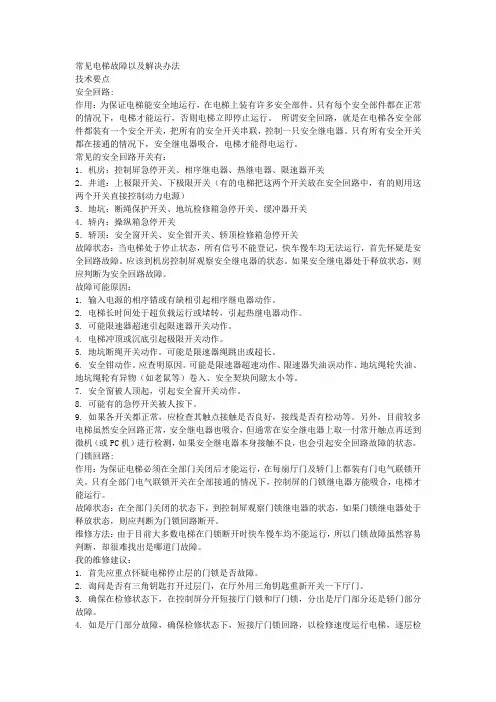

常见电梯故障以及解决办法技术要点安全回路:作用：为保证电梯能安全地运行，在电梯上装有许多安全部件。

只有每个安全部件都在正常的情况下，电梯才能运行，否则电梯立即停止运行。

所谓安全回路，就是在电梯各安全部件都装有一个安全开关，把所有的安全开关串联，控制一只安全继电器。

只有所有安全开关都在接通的情况下，安全继电器吸合，电梯才能得电运行。

常见的安全回路开关有：1．机房：控制屏急停开关、相序继电器、热继电器、限速器开关2．井道：上极限开关、下极限开关（有的电梯把这两个开关放在安全回路中，有的则用这两个开关直接控制动力电源）3．地坑：断绳保护开关、地坑检修箱急停开关、缓冲器开关4．轿内：操纵箱急停开关5．轿顶：安全窗开关、安全钳开关、轿顶检修箱急停开关故障状态：当电梯处于停止状态，所有信号不能登记，快车慢车均无法运行，首先怀疑是安全回路故障。

应该到机房控制屏观察安全继电器的状态。

如果安全继电器处于释放状态，则应判断为安全回路故障。

故障可能原因：1. 输入电源的相序错或有缺相引起相序继电器动作。

2. 电梯长时间处于超负载运行或堵转，引起热继电器动作。

3. 可能限速器超速引起限速器开关动作。

4. 电梯冲顶或沉底引起极限开关动作。

5. 地坑断绳开关动作。

可能是限速器绳跳出或超长。

6. 安全钳动作。

应查明原因。

可能是限速器超速动作、限速器失油误动作、地坑绳轮失油、地坑绳轮有异物（如老鼠等）卷入、安全契块间隙太小等。

7. 安全窗被人顶起，引起安全窗开关动作。

8. 可能有的急停开关被人按下。

9. 如果各开关都正常，应检查其触点接触是否良好，接线是否有松动等。

另外，目前较多电梯虽然安全回路正常，安全继电器也吸合，但通常在安全继电器上取一付常开触点再送到微机（或PC机）进行检测，如果安全继电器本身接触不良，也会引起安全回路故障的状态。

门锁回路:作用：为保证电梯必须在全部门关闭后才能运行，在每扇厅门及轿门上都装有门电气联锁开关。

使用RS232转换成422的数据线TT维修人员使用手册TT是奥的斯电梯的专用服务器，主要用于调试人员的现场调试操作，但如果维修人员能熟悉它，充分利用它，将能缩短故障排查时间，在相对短的时间内解决问题。

下面将以西奥21VF型号的电梯说明TT在此类电梯中的使用方法。

第一篇XO21VF概述XO21VF用了MECS，即模块化控制系统。

它由四个子系统组成，这些子系统包括操作控制子系统（OCSS）、运行指令子系统（LMCSS）、门控制子系统（DISS）、驱动控制子系统（DBSS）。

每个子系统（也叫服务系统）已经电脑化并能按设计好的要求完成专门的功能。

此外，每个服务系统靠串行传输线传送参数，交换信息。

第二篇OCSS操作子系统(即RCBII板子)一、概述。

OCSS是一个管理操作功能的服务系统，负责此系统的PC板是RCBII。

OCSS的功能是：负责指令、召唤、层楼显示、地震、消防运行目的层、开关门方向等的接受处理。

几乎所有的输入、输出信号（如：指令、召唤、层楼显示、停电自拯救、地震、消防、方向灯、蜂鸣器、厅外铃、停止开关等）都靠一个远站（RS5）与OCSS串行传输，此系统能靠一小组电线完成。

在OCSS和远站（RS）之间，考4根电线通讯，其中两根电源线（DC30V，HL2），两根信号线（L1，L2）。

OCSS有三组不同的串行信号线，分别是C/C（连接轿厢）、C/H（连接厅外）、G/H（连接群控）。

二、TT简介A、TT的前面板由一个显示屏和16个键组成，显示屏有两行。

B、激活键的蓝键功能：按SHIFT键（左下角没有标识的键），然后按相应的键。

比如，如果按下GO ON/GO BACK键，将会出现GO ON（往下翻页）功能，但是按住SHIFT键，然后按GO ON/GO BACK键，将会出现GO BACK（往上翻页）功能。

C、当按下SHIFT键后，显示屏的第一个字符那里将会有指针闪烁。

图一：TT按键排列示意图各按键的功能见下表：三、如何连接TTTT是连接在RCB上的P1端口，这样的连接可以进入OCSS和有限的进入MCSS，DBSS，DCSS。

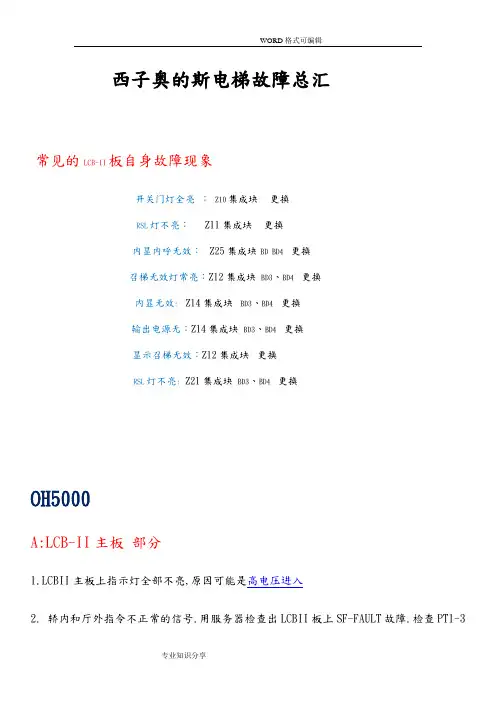

西子奥的斯电梯故障总汇常见的LCB-II板自身故障现象开关门灯全亮：Z10集成块更换RSL灯不亮：Z11集成块更换内显内呼无效：Z25集成块 BD BD4 更换召梯无效灯常亮：Z12集成块BD3、BD4 更换内显无效:Z14集成块 BD3、BD4 更换输出电源无：Z14集成块BD3、BD4 更换显示召梯无效：Z12集成块更换RSL灯不亮: Z21集成块BD3、BD4 更换OH5000A:LCB-II主板部分1.LCBII主板上指示灯全部不亮,原因可能是高电压进入2. 轿内和厅外指令不正常的信号.用服务器检查出LCBII板上SF-FAULT故障.检查PT1-3端子的AC110伏正常故障依旧,换板3. LCB2板24V无输出,换板4. 主板DW显示不亮，轿顶检修不起作用，无法运行。

电梯不自行恢复5. 电梯不能起动，查LCB II板SE信号输入是否正常6. 所有楼层外呼没有显示 ,换板7. 电梯不运行，DW、DFC、DOL、DOB灯全亮，电梯不响应召唤不开门,换板8. 电梯不运行，外呼显示“--”变频器故障显示“COMM CARD FAULT”，电梯断电后也不能复位9. LCB-II板，外显示器显示“*”字，板子DOB，DOL灯常亮，厅外指令无法登记，该板有故障。

10. 电梯正常运行时出现抱闸时开时关，突然出现LCB-II板子上的灯全部亮起来，断电后无法恢复,换板11.电梯在正常情况下啊，慢车不可以开。

并且主板上指示灯正常。

变频器也没有故障，经检查发现主板后面有烧毁的现象，怀疑有高电压进入。

更换主板后正常。

12.电梯在慢车都不可以开。

并且主板上指示灯全部亮，经检查发现是安装人员短接错误造成的。

把安全回路的AC110伏短接到端子牌13上去了（30伏）B: 西威变频器1. 电梯运行时抖动较大，且参数无法更改，变频器主板应更换2. 变频器主板85号端子有110v电源,电梯运行时主接触器吸合抱闸继电器不吸合,检查83号端子无110v电源输出(无),更换主板3. 电梯不走车，变频器无任何显示，LCB2板显示正常，外围线路及电压经查正常，应更换变频器4. 电梯不运行，故障显示现场为IGBT，更换变频器5. 电梯关人，AMCB2板显示变频器故障，更换变频器6. 电梯不能运行，变频器显示“HW FAULT”不能复位，检查外部线路均正常，送电电阻很烫。

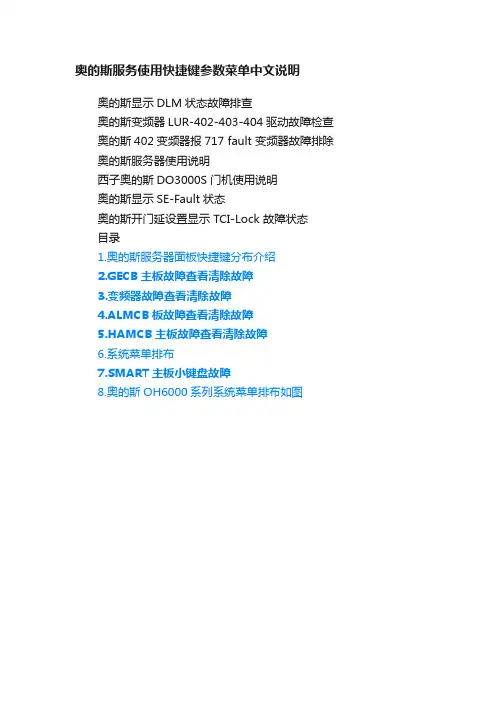

奥的斯服务使用快捷键参数菜单中文说明奥的斯显示DLM状态故障排查奥的斯变频器LUR-402-403-404驱动故障检查奥的斯402变频器报717 fault 变频器故障排除奥的斯服务器使用说明西子奥的斯DO3000S门机使用说明奥的斯显示SE-Fault状态奥的斯开门延设置显示 TCI-Lock 故障状态目录1.奥的斯服务器面板快捷键分布介绍2.GECB主板故障查看清除故障3.变频器故障查看清除故障4.ALMCB板故障查看清除故障5.HAMCB主板故障查看清除故障6.系统菜单排布7.SMART主板小键盘故障8.奥的斯OH6000系列系统菜单排布如图奥的斯服务器面板上有16个按键，各按键在面板上的分布如下：1.奥的斯服务器面板快捷键分布介绍按键功能按此键能进入或返回模块（MODULE）主菜单界面按此键能进入或退出功能（FUNCTION）返回上一级菜单按此键能进入或退出设置（SET）菜单按此键能启动蓝白双色键的蓝色功能，按此键后，液晶显示屏的第一行的第一个字位上会出现一个闪烁的光标，以示之后必须再按另一个键才能完成某条指令。

另外通过此键可快捷进入一些菜单表示十进制的“0”，设置参数时直接按下即可无用表示十进制的“1”，设置参数时直接按下即可无用改IO地址常开常闭设置表示十进制的“2”，设置参数时直接按下即可按+可快进10个参数表示十进制的“3”，设置参数时直接按下即可按+可快减10个参数表示十进制的“4”，设置参数时直接按下即可相当于按M11311按+可快速进入到参数设置菜单组表示十进制的“5”，设置参数时直接按下即可相当于按M11321按+可快速进入到I/O设置菜单栏表示十进制的“6”，设置参数时直接按下即可无用表示十进制的“7”，设置参数时直接按下即可相当于按M1112按+可快速进入到查询电梯状态菜单表示十进制的“8”，设置参数时直接按下即可相当于按M1111按+可快速进入到呼梯菜单表示十进制的“9”，设置参数时直接按下即可无用单按此键能看到后一屏的一系列数据（也就是“往下翻一屏”）按+按此键能看到前一屏的一系列数据（也就是“往前翻一屏”）往上翻按此键能删除刚输入的数据（在没有按“ENTER”前可用于修改）按+确认输入数据2.GECB主板故障查看清除故障M1-1-2-1查看故障GONO后翻转查看故障M1-1-2-7清除故障y=1按shift+enter 确认y=2按shift+enter 确认清除故障。

奥的斯sky电梯故障代码及故障处理与解决方法电梯是人们平时离不开的交通工具，电梯的安全一定要有保障，奥的斯电梯也是品牌电梯之一，奥的斯电梯出现故障问题了应该怎么解决，奥的斯sky电梯故障代码哪里有?下面是diantijob小编整理的关于奥的斯sky电梯故障代码及故障处理与解决方法，希望对你有帮助!奥的斯电梯OTIS SKY-2驱动故障代码大全OVF402，OVF404，OVF406驱动器故障代码000 POWER ON：驱动器供电正常。

001 NEW RUN：重新初始化运行。

002 GO TO SLEEP: 变频器进入节能模式。

003 STACK WARN: 软件中堆找超出允许范围。

004 POWER DOWN：记录一个断点信号，即拉闸。

005 EXTERN FLASH: GDCB的FLASH内存记录失败。

006 EXTERN RAM: GDCB的RAM内存记录失败。

007 OMU PRESENT: 表明OMU已插在变频器的相应接口上可以正常使用。

008 OMU PROHIBIT: 检修模式下OMU的软件升级被禁止， TT 参数OMU PROHIBITED来查看。

009 MANUAL MODE: 变频器在手动模式下。

010 B_MODE: 变频器在电池模式下。

011 EXTERN FRAM: FRAM通讯正常。

100 INV SW OCT: 变频器电流大小超出了允许的上限。

101 INV I IMBAL：电机三相总电流超出满载电流的10%。

102 INV ID ERROR,103 INV IQ ERROR: 表明变频器电流校准误差超出允许的上限。

104 INV IX OFFST,105 INV IY OFFST,106 INV IZ OFFST：表明变频器相电流偏移量超出满载时的5%。

107 INV GATE FLT: 检测到IGBT门电路供电电压故障。

108 INV HW OCT: 硬件检测到变频器电流超出了预设值。

页数： Page 1 of 35日期：2004/11 中高速梯故障代码表Translated by:翻译：YAN JUN严军Checked by: XU WEIBIN检查：许伟斌Approved by:批准:梁晖LIANG HUI LMCSS板故障代码无TT看故障和有TT看故障和并板显示为板子上前两位代码是用TT查看的（M-2-2-2）LMCSS板上4位16段显示器功能说明MLS（运动逻辑状态）MLS以下显示表示意义0：停止 1：电动机再生停在2：待机 3：检修停止4：检修运行 5：自学习停止6：自学习运行 7：正常运行8：再平层运行 9：重新初始化运行10：恢复运行方向显示U：上行 D：下行-：无召唤且无方向层楼数显示层楼数显示如下00~54：轿厢确切位置（00：为最低楼层） --: 楼层不定平层显示当轿厢停止时，平层显示及楼层显示出现在右边2位显示器上-F~+F：-15mm平层值（轿厢低于平层位置），+15mm平层值（轿厢高于平层位置）故障显示当LMCSS检测到一些故障时，故障显示MLS及DIRECTION每隔2秒出现在左边页数： Page 2 of 35日期：2004/11 中高速梯故障代码表Translated by:翻译：YAN JUN严军Checked by: XU WEIBIN检查：许伟斌Approved by:批准:梁晖LIANG HUIMCSS板故障记录 M-2-2-2 （EVENT LOCCING）。

错误记录M-2-2-8以上表示依次按了“M-2-2-2”键，之后服务器上会显示：按GO ON键之后服务器上会显示：注意：1、使用“ON”或“OFF”键就可以在显示屏的第一行显示故障代码的简短说明。

2、使用“SHIFT（蓝键）+ ENTER ”键就可以清除选中的故障记录。

3、使用“SHIFT（蓝键）+ SELOUT（5）键”根据提示确认就可以清除所有的故障记录。

4、使用“GO ON”或“GO BACK”键就可以查看别的故障的故障代码。

奥的斯电梯常见故障和排除方法故障1问题：3100用户投诉电梯停止不能运行,外呼不起作用,楼层显示正常,不开门？解决方法：用TT检查TCB故障记录0100、0105，OVF20故障记录CHK DBD SIG，查SW1、2继电器，发现SW1继电器辅助触点接触不良，更换后正常。

故障2问题：T60电梯用户投诉在平层位置反复开关门，需要关门几次后才能运行，大部分时间正常？解决方法：检查MIB板和变频器无故障记录。

在机房观察等待故障出现。

发现在故障出现时U、D继电器吸合后马上断开，用万用表检查U、D继电器A1端电压，发现在故障时无电压，结合故障无故障登记，怀疑故障应在安全检测点后，逐个检查轿门、厅门接点正常，暂时未检查出故障点，又观察运行，发现在LB继电器吸下后U、D继电器就会断开，查图纸，LB继电器对U、D继电器基本没影响。

后用手顶住LB继电器使之由人为控制，发现故障不在出现。
