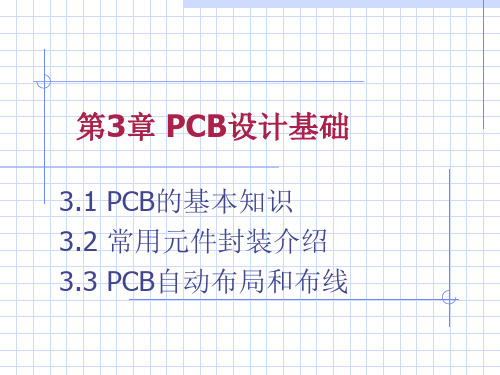

PCB设计前知识总结教材
- 格式:pptx
- 大小:3.12 MB
- 文档页数:78
PCB板制作学习总结一、原理图原则1、布局合理、排列均匀、图面清晰、便于看图、有利理解、有利阅读。
2、注意信号流向,一般从输入端或信号源画起,由上至下或由左至右按信号流向依次画出各单元电路,而反馈通路的信号流向则与此相反。
3、图形符号要标准,图中应加适当标注。
4、连接线应为直线,并且交叉和折弯应最少。
二、元件排列原则1.元器件在整个版面分布均匀,疏密一致。
2.元器件、印制导线不应占满整个版面,四周要留有一定空间,距边大于2mm。
3.元件放一面,每脚有独立焊盘。
4.元件布设不能上下交叉,相邻元件留间隔,大于1mm。
5 .元件安装高度尽量低,一般不得大于5mm否则稳定性、抗倒伏性差,易相碰6.根据印制板在整机中的安装位置及状态,确定元件轴向,规则排列的元器件,应该使体积较大的元件的轴线方向在整机中处于竖立状态,可以提高元器件在板上固定的稳定性。
7.元件两端焊盘垮距应大于元件体轴向尺寸+3mm(应用于电阻,二极管)。
8.应根据器件封装尺寸确定焊盘间距9. 按信号流向排列,从输入级到输出级,从左到右,从上到下。
10.较大较重的元器件应置于重心低的地方。
固定时要加固。
11.发热较大的元件应置于散热好的位置及靠近机壳处,不方便的采用浮装或加散热片、风扇。
12.可调元件布置时要考虑调节方便13.元件排列做到横平竖直,字体(色环)标注朝向一致(从左至右,从上至下)。
14.元器件标注:两引脚元件标元件符号(文字和图形、序号、参数),多引脚元件标封装外型和文字符号(序号、参数)。
15.充分考虑布线原则。
16.元件间保持安全距离,一般环境中间安全电压是200V/mm。
17.要考虑电路板固定时固定件是否影响附近元器件。
18.遵守行业规定,考虑兼容性。
19.对外引线从统一位置引出,最好使用插座形式(大电流引出线除外)。
三、布线原则1.布线要短。
2.公共地线,电源线应要在靠边缘部位。
3.高频元件、高频引线一般布置在中间。
4.拐弯要圆>90度。
