第3章 常用电子元器件基础知识常用电子元器件包括电阻、电容、电感、二极管、三极管、场效应管等半导体分立器件及常用集成电路，它们是构成电子电路的基本部件。

了解常用电子元器件的基础知识，并学会识别和测量，是正确使用的基础，是组装、调试、维修电子电路必须具备的基本技能。

3.1 电阻、电容、电感器件3.1.1 电阻器电阻器是电子电路中使用最多的元件之一，主要用于控制和调节电路中的电流和电压，用作负载电阻和阻抗匹配等。

电阻器属于无源器件，种类繁多。

按结构形式可分为固定电阻和可变电阻。

固定电阻一般称为“电阻”，可变电阻常称为电位器，如图3-1所示。

按材料可分为碳膜电阻、金属膜电阻和线绕电阻等；按功率规格可分为1/16W、1/8W、1/4W、1/2W、1W、2W、5W等；按误差范围可分为精度为±5%、±10%、±20%等的普通电阻，以及精度为±0.1%、±0.2%、±0.5%、±1%、±2%等的精密电阻。

电阻的类别可以通过外观的标记识别。

（a）固定电阻（b）电位器图3-1 电阻器的符号表示1．电阻器的型号命名方法电阻器的型号命名方法根据《电子设备用固定电阻器、固定电容器型号命名方法》（GB/T 2470—1995），分为4个部分表示，如表3-1所示。

表3-1 电阻器的型号命名方法第1部分第2部分第3部分第4部分用字母表示主称用字母表示材料用数字或字母表示特征用数字表示序号符号意义符号意义符号意义RW电阻器电位器TPUC碳膜硼碳膜硅碳膜沉积膜1，2345普通超高频高阻高温电子工业出版社版权所有盗版必究第1部分 第2部分 第3部分 第4部分 用字母表示主称 用字母表示材料 用数字或字母表示特征用数字表示序号符 号意 义符 号 意 义 符 号 意 义H I J Y SN X R G M合成膜 玻璃釉膜 金属膜（箔） 氧化膜 有机实心 无机实心 线绕 热敏 光敏 压敏7 8 9 G T X L W D精密 电阻器—高压 电位器—特殊函数特殊 高功率 可调 小型 测量用 微调 多圈例如：精密金属膜电阻器R －J －7－3。

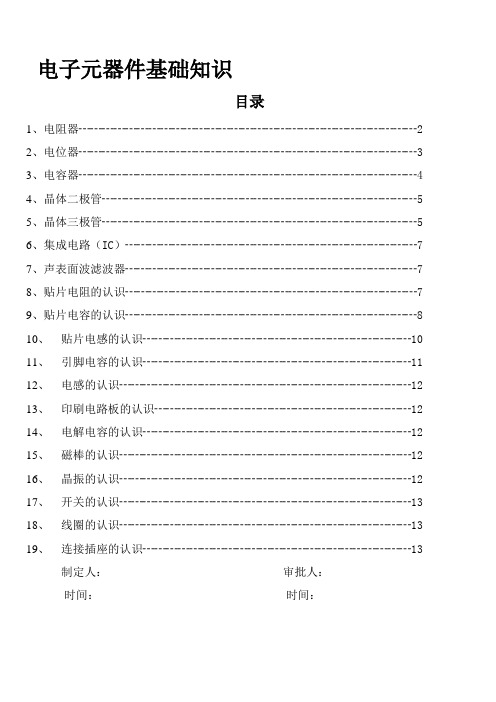

电子元器件基础知识目录1、电阻器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄22、电位器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄33、电容器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄44、晶体二极管┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄55、晶体三极管┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄56、集成电路（IC）┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄77、声表面波滤波器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄78、贴片电阻的认识┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄79、贴片电容的认识┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄810、贴片电感的认识┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1011、引脚电容的认识┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1112、电感的认识┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1213、印刷电路板的认识┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1214、电解电容的认识┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1215、磁棒的认识┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1216、晶振的认识┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1217、开关的认识┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1318、线圈的认识┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1319、连接插座的认识┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄13制定人：审批人：时间：时间：电子元器件基础认识1．电阻器1．1电阻器（简称电阻）是电子设备中应用最多的组件之一，在电路中多用来进行分压、分流、滤波（与电容组合）、阻抗匹配等。

1．2目前应用较多的是碳膜电阻器（RT），金属膜电阻器（RJ），线绕电阻器（RX）和片状电阻器。

电子元件与电路基础知识电子元件与电路是现代电子技术的基础，掌握这些知识对于电子工程师和电子爱好者来说至关重要。

本文将详细介绍电子元件与电路的基础知识，包括电子元件的分类、电路的基本概念以及电路的组成和工作原理等内容。

一、电子元件的分类电子元件是构成电路的基本单元，可分为被动元件和主动元件两类。

1. 被动元件被动元件是指不具备放大、整形等一切能力的元件，如电阻、电容、电感等。

- 电阻：电阻是电路中的常用元件，用于限制电流的大小。

其单位为欧姆（Ω），常用于电流检测、电压分压等应用。

- 电容：电容是存储电荷的元件，用于存储和释放电能。

其单位为法拉（F），常用于滤波、隔离等应用。

- 电感：电感是产生磁场的元件，用于储存和释放磁能。

其单位为亨利（H），常用于变压器、滤波器等应用。

2. 主动元件主动元件是指具备放大、开关等功能的元件，如晶体管、二极管、集成电路等。

- 晶体管：晶体管是一种用于放大和控制电流的器件。

它有三个引脚，分别为基极、发射极和集电极。

晶体管通过控制基极电流来控制集电极电流的放大倍数。

- 二极管：二极管是一种具有单向导电性的元件。

它有两个引脚，分别为阳极和阴极。

二极管在正向电压下具有导电性，而在反向电压下具有截止性。

- 集成电路：集成电路是将多个电子元件集成在一个芯片上形成的新型元件。

它可以实现复杂的逻辑功能，并具有小尺寸、低功耗的特点。

常见的集成电路包括微处理器、存储器等。

二、电路的基本概念电路是由电子元件组成的路径，用于传输电能或信号。

掌握电路的基本概念对于理解电子元件的工作原理和电路的设计至关重要。

1. 电流电流是电荷在电路中流动的物理现象。

它的量度单位为安培（A）。

电流的方向从正极（正电压）流向负极（负电压）。

2. 电压电压是电荷在电路中产生的电势差。

它的量度单位为伏特（V）。

电压可以驱动电流的流动，并决定电流的大小。

3. 电阻电阻是电路中对电流流动产生阻碍的元件。

它的量度单位为欧姆（Ω）。

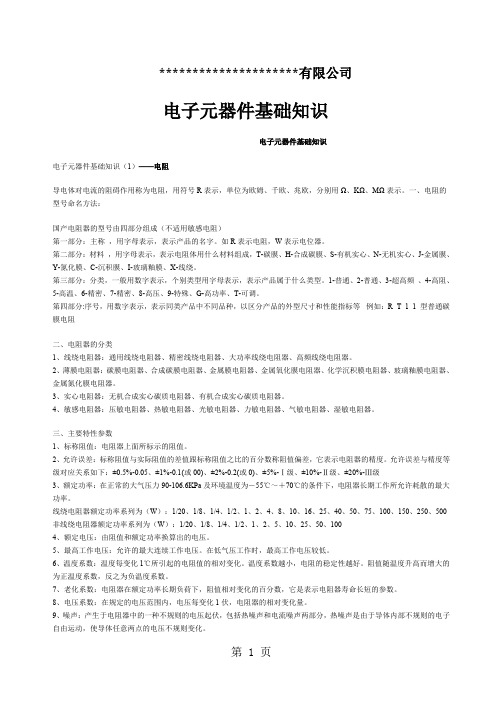

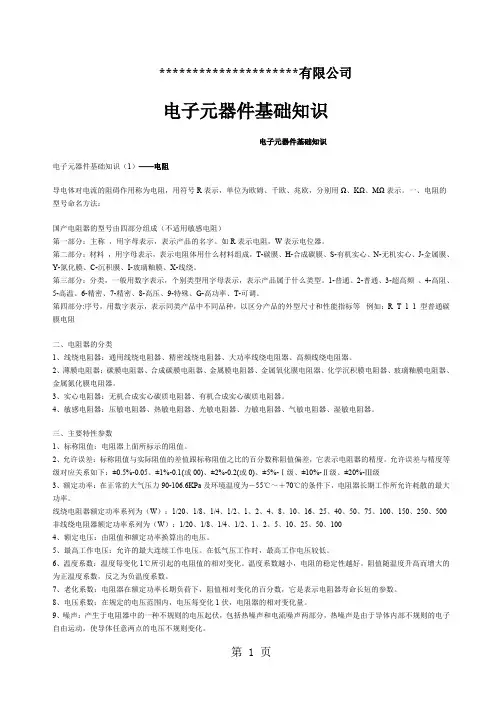

*********************有限公司电子元器件基础知识电子元器件基础知识电子元器件基础知识（1）——电阻导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。

一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。

如R表示电阻，W表示电位器。

第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。

2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。

允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。

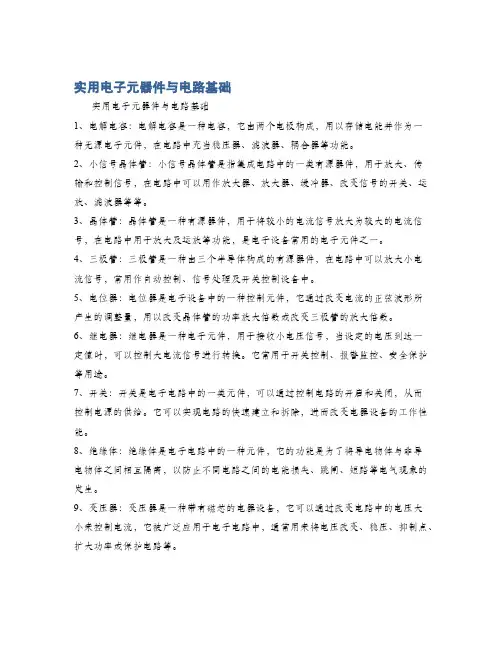

实用电子元器件与电路基础
实用电子元器件与电路基础
1、电解电容：电解电容是一种电容，它由两个电极构成，用以存储电能并作为一
种无源电子元件，在电路中充当稳压器、滤波器、耦合器等功能。

2、小信号晶体管：小信号晶体管是指集成电路中的一类有源器件，用于放大、传
输和控制信号，在电路中可以用作放大器、放大器、缓冲器、改变信号的开关、运放、滤波器等等。

3、晶体管：晶体管是一种有源器件，用于将较小的电流信号放大为较大的电流信号，在电路中用于放大及运放等功能，是电子设备常用的电子元件之一。

4、三极管：三极管是一种由三个半导体构成的有源器件，在电路中可以放大小电
流信号，常用作自动控制、信号处理及开关控制设备中。

5、电位器：电位器是电子设备中的一种控制元件，它通过改变电流的正弦波形所
产生的调整量，用以改变晶体管的功率放大倍数或改变三极管的放大倍数。

6、继电器：继电器是一种电子元件，用于接收小电压信号，当设定的电压到达一
定值时，可以控制大电流信号进行转换。

它常用于开关控制、报警监控、安全保护等用途。

7、开关：开关是电子电路中的一类元件，可以通过控制电路的开启和关闭，从而
控制电源的供给。

它可以实现电路的快速建立和拆除，进而改变电器设备的工作性能。

8、绝缘体：绝缘体是电子电路中的一种元件，它的功能是为了将导电物体与非导
电物体之间相互隔离，以防止不同电路之间的电能损失、跳闸、短路等电气现象的发生。

9、变压器：变压器是一种带有磁芯的电器设备，它可以通过改变电路中的电压大
小来控制电流，它被广泛应用于电子电路中，通常用来将电压改变、稳压、抑制点、扩大功率或保护电路等。

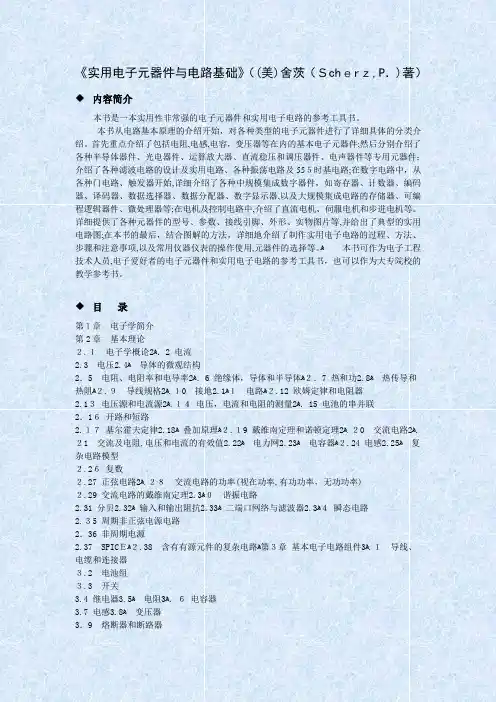

《实用电子元器件与电路基础》（(美)舍茨（Ｓchｅrｚ,P．)著）◆内容简介本书是一本实用性非常强的电子元器件和实用电子电路的参考工具书。

本书从电路基本原理的介绍开始，对各种类型的电子元器件进行了详细具体的分类介绍。

首先重点介绍了包括电阻,电感,电容，变压器等在内的基本电子元器件;然后分别介绍了各种半导体器件、光电器件、运算放大器、直流稳压和调压器件、电声器件等专用元器件；介绍了各种滤波电路的设计及实用电路、各种振荡电路及55５时基电路;在数字电路中，从各种门电路、触发器开始,详细介绍了各种中规模集成数字器件，如寄存器、计数器、编码器、译码器、数据选择器、数据分配器、数字显示器,以及大规模集成电路的存储器、可编程逻辑器件、微处理器等;在电机及控制电路中,介绍了直流电机、伺服电机和步进电机等。

详细提供了各种元器件的型号、参数、接线引脚、外形、实物图片等,并给出了典型的实用电路图;在本书的最后，结合图解的方法，详细地介绍了制作实用电子电路的过程、方法、步骤和注意事项,以及常用仪器仪表的操作使用,元器件的选择等。

ﻫ本书可作为电子工程技术人员,电子爱好者的电子元器件和实用电子电路的参考工具书，也可以作为大专院校的教学参考书。

◆目录第１章电子学简介第2章基本理论２.１电子学概论ﻫ2．2 电流2.4导体的微观结构2.3 电压ﻫ2．5 电阻、电阻率和电导率ﻫ2．6 绝缘体，导体和半导体ﻫ２．7 热和功ﻫ2.8热传导和2.1１电路ﻫ２.12 欧姆定律和电阻器热阻ﻫ２.９导线规格ﻫ2.１0 接地ﻫ2.1３电压源和电流源ﻫ2.１４电压，电流和电阻的测量ﻫ2．15 电池的串并联2．1６开路和短路2.１７基尔霍夫定律ﻫ2.18叠加原理ﻫ２.１9 戴维南定理和诺顿定理ﻫ2.２0 交流电路ﻫ2.2.25复2.23电容器ﻫ２.24 电感ﻫ２1 交流及电阻,电压和电流的有效值ﻫ2.22电力网ﻫ杂电路模型２.2６复数２.27 正弦电路ﻫ2.２８交流电路的功率(视在功率,有功功率，无功功率)2.3０谐振电路２.29 交流电路的戴维南定理ﻫ2.33二端口网络与滤波器ﻫ2.3４瞬态电路2.32输入和输出阻抗ﻫ2.31 分贝ﻫ2.３5 周期非正弦电源电路2．36 非周期电源2.37 SPICＥﻫ２.38 含有有源元件的复杂电路ﻫ第３章基本电子电路组件ﻫ3.１导线、电缆和连接器３.2 电池组３.3 开关3.5电阻ﻫ3．６电容器3.4 继电器ﻫ3.8变压器3.7 电感ﻫ3．9 熔断器和断路器第4章半导体4.4半导体晶闸管ﻫ４.5 瞬态干扰抑制4.3晶体管ﻫ4．1 半导体技术ﻫ４.2 二极管ﻫ第5章光电子技术5．１光子概论5．2 灯ﻫ5.3发光二极管ﻫ5．4 光敏电阻5.9光电耦合器ﻫ5.8光电晶闸管ﻫ5.5 光电二极管ﻫ5.6太阳能电池ﻫ5.７光电晶体管ﻫ第６章集成电路6.1 集成电路的封装ﻫ7.1运算放大器的水6.2几个基本集成电路ﻫ第７章运算放大器ﻫ系统模拟ﻫ7．2 运算放大器的工作原理ﻫ７．３运算放大器的相关理论7．4 负反馈7．5 正反馈ﻫ……第8章滤波器ﻫ第9章振荡器和定时器ﻫ第10章稳压器和电源ﻫ第11章音频电子技术ﻫ第１2章数字电路ﻫ第13章直流电动机、遥控伺服系统和步进电机第14章实用电子技术附录Ａ配电与家用配线ﻫ附录B 误差分析ﻫ附录C 常用资料和公式ﻫ附录Ｄ组件数据、逻辑集成电路列表、及一些国家的半导体编码附录E 微控制器电路。
