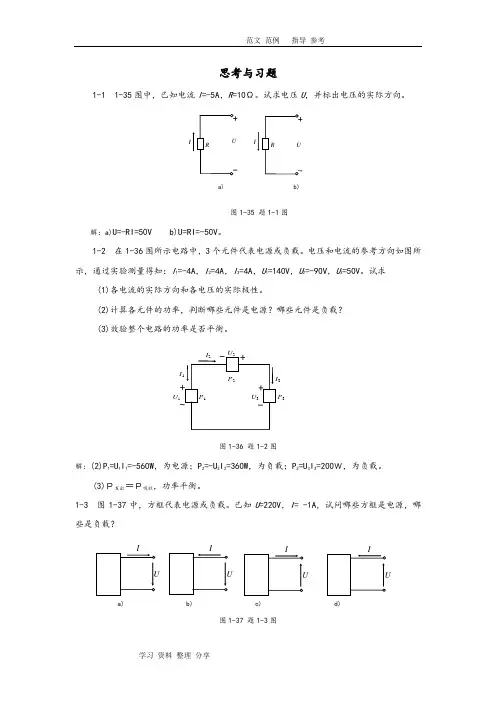

思考与习题1-1 1—35图中,已知电流I =—5A ,R =10Ω。
试求电压U ,并标出电压的实际方向。
图1-35 题1-1图解:a )U=-RI=50V b )U=RI=—50V.1—2 在1—36图所示电路中,3个元件代表电源或负载.电压和电流的参考方向如图所示,通过实验测量得知:I 1=-4A ,I 2=4A ,I 3=4A ,U 1=140V ,U 2=—90V,U 3=50V.试求(1)各电流的实际方向和各电压的实际极性。
(2)计算各元件的功率,判断哪些元件是电源?哪些元件是负载? (3)效验整个电路的功率是否平衡.图1—36 题1-2图解:(2)P 1=U 1I 1=-560W ,为电源;P 2=—U 2I 2=360W ,为负载;P 3=U 3I 3=200W,为负载。
(3)P发出=P吸收,功率平衡。
1-3 图1-37中,方框代表电源或负载。
已知U =220V ,I = -1A,试问哪些方框是电源,哪些是负载?图1-37 题1-3图解:a)P=UI =-220W ,为电源;b)P=—UI=220W,为负载;c)P=—UI=220W ,为负载;d )P=UI =—220W ,为电源。
1—4 图1—38所示电路中,已知A 、B 段产生功率1500W,其余三段消耗功率分别为1000W 、350W 、150W ,若已知电流I =20A,方向如图所示.a) b)Ia) b) c) d)(1)标出各段电路两端电压的极性。
(2)求出电压U AB 、U CD 、U EF 、U GH 的值。
(3)从(2)的计算结果中,你能看出整个电路中电压有什么规律性吗?解:(2) U AB =—75V,U CD =50V,U EF =17。
5V ,U GH =7.5V(3) U AB +U CD +U EF +U GH =0.1—5 有一220V 、60W 的电灯,接在220V 的电源上,试求通过电灯的电流和电灯在220V 电压下工作时的电阻。
电工电子技术习题(附答案)一、单选题(共30题,每题1分,共30分)1、目前铁路IP网的IP地址属于( )地址。
A、A类B、B类C、C类D、D类正确答案:A2、Ethernet Switch的100Mbit/s全双工端口的带宽为( )。
A、100Mbit/sB、20Mbit/sC、200Mbit/sD、10/100Mbit/s正确答案:C3、扩音机与扬声器直接配接,通常叫低阻配接,适用于( )输出的扩音机。
A、小功率定压B、小功率C、小功率定阻D、大功率正确答案:C4、华为接入网ESC显示故障或者离线,可能原因( )。
A、数据配置错误B、ESC板故障或者跳线错误C、与ESC通信的RSA,RSP,PV8,PV4故障D、以上都有可能正确答案:D5、100W扩音机输出阻抗是( )。
A、36欧B、50欧C、30欧D、60欧正确答案:A6、(考题). 郑西高铁ZXMP S385设备SE以太网板用户端口( )A、16个B、9个C、24个D、4个正确答案:B7、话路CH17对应的时隙是( )。
A、TS16B、TS17C、TS18D、TS19正确答案:C8、视频信号画面的像素数量4CIF指( )A、352 X 288B、704 X 576C、720 X 576D、1280 X 720正确答案:B9、通信段管内各站段会议系统通道均为主备用通道,主用通道为64 kbit/s可视会议,备用通道为四线音频会议。
当会议主通道故障时可通过会议汇接机操作台瞬间转换为备用通道,对会议过程无影响。
( )A、对B、错数据网正确答案:B10、应急通信线路设备的日常维护项目以下哪一项不属于月周期测试( )。
A、连接线、插件检查B、通话柱通话试验C、抢险工具等其他器材性能检查数量核对D、电缆复用器检查、室外连接试验正确答案:D11、(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。
A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案:C12、以下不是数据链路层的功能是( )A、帧同步B、对“帧”的差错检测与恢复C、链路连接的建立和分离D、对“比特流”的差错检测与恢复正确答案:B13、综合视频监控系统核心节点到区域节点的网络传输质量要求网络丢包率不大于( )A、10-6B、10-5C、10-4D、10-3正确答案:D14、一般情况下,路由器与路由器之间的连接需要使用( )网线。
电工电子技术课后习题与答案(a)(b)图4-24 习题4、1的图解(a)(b)4、2 在图4-25所示电路中,已知I =10mA,R1 =3kΩ,R2 =3kΩ,R3 =6kΩ,C =2μF,电路处于稳定状态,在时开关S合上,试求初始值(0+),(0+)。
图4-25解对点写结点电压方程有将有关数据代入有4、3 图4-26所示电路已处于稳定状态,在t = 0时开关S闭合,试求初始值(0+)、(0+)、(0+)、(0+)、(0+)。
图4-26解对结点写KCL方程有4、4 如图4-27所示电路,在t = 0时开关S由位置1合向位置2,试求零输入响应(t)。
图4-27 解开关合向位置1后有零输入响应为4、5 在图4-28所示电路中,设电容的初始电压为零,在t = 0时开关S闭合,试求此后的(t)、(t)。
图4-28解已知,开关在时合上,电路的响应是零状态响应,首先利用戴维南定理对电路进行化简4、6 如图4-29所示电路,开关S在位置a时电路处于稳定状态,在 t = 0时开关S合向位置b,试求此后的(t)、(t)。
图4--29解此时电路的响应是全响应开关由位置a合向位置 b后,零输入响应为零状态响应为全响应为4、7 图4-30所示电路在开关S打开前处于稳定状态,在t = 0时打开开关S,求(t)和t =2ms时电容储存的能量。
图4--30解零输入响应零状态响应全响应当时,4、8 电路如图4-31所示,设电感的初始储能为零,在t = 0时开关S闭合,试求此后的(t)、(t)。
解已知,开关合上后,利用戴维南定理对电路进行化简有图4-31已知,开关合上后,利用戴维南定理对电路进行化简有4、9 图4-32所示为一个继电器线圈。
为防止断电时出现过电压,与其并联一放电电阻,已知V,,线圈电感H,,试求开关S断开时(t)和线圈两端的电压(t)、。
设S断开前电路已处于稳定状态。
解4、10 电路如图4-33所示,在t = 0时开关S合上,试求零输入响应电流(t)。
第一章1-1 填空题1.实际电气设备包括电工设备、联接设备两个部分。
电工设备通过联接设备相互联接,形成一个电流通路便构成一个实际电路。
具体分析实际电路时,总是将实际元件理想化,在一定条件下突出其主要电磁性质,忽略其次要性质,这样的元件所组成的电路称为实际电路的电路模型,简称电路。
2.关于电流的方向,有实际方向和参考方向之分,应加以区别。
带电粒子规则运动形成的电流是客观存在的物理现象,这种客观存在的电流方向便是电流的实际方向。
习惯上规定:正电荷运动的方向或负电荷运动的相反方向为电流的实际方向。
3.对于电压的方向,应区分端电压、电动势两种情况。
端电压的方向规定为高电位端(即“+”极)指向低电位端(即“-”极),即为电位降低的方向。
电源电动势的方向规定为在电源内部由低电位端(“-”极)指向高电位端(“+”极),即为电位升高的方向。
4.在分析计算电路时,常可任意选定某一方向作为其参考方向。
不加说明,电路图中所标的电压、电流、电动势的方向均为参考方向。
选定电压电流的参考方向是电路分析的第一步,只有参考方向选定以后,电压电流之值才有正负。
当实际方向与参考方向一致时为正,反之,为负。
5.若某个元件对外只有两个联接端钮,这样的元件称为二端元件。
若某个电路单元对外只有两个联接端钮,这个电路单元整体称为二端网络。
6.对二端网络的外部电路而言,如果两个二端网络的伏安关系相同,那么,它们对二端网络的外部电路的作用也就相同,也就是说,这两个二端网络等效。
7.回路是一个闭合的电路。
从回路任一点出发,沿回路循行一周(回到原出发点),则在这个方向上的电位降之和等于电位升之和。
8.电路中的每一分支称为支路,一条支路流过同一个电流,称为支路电流。
电路中3条或3条以上的支路相联接的点称为结点。
在任一瞬时,流向某一结点的电流之和应该等于由该结点流出的电流之和。
9.电阻元件联接方式主要有:串联联接、并联联接、三角形联接、星形联接、桥式联接等。
第一章直流电路复习与考工模拟参考答案一、填空题1.12 V、24 V、36 V2.5 W3.2.178×108 J4.并联5.12 KΩ二、选择题1.D 2.A 3.D 4.D 5.C三、判断题1.×2.×3.×4.√5.√四、分析与计算题1.0.01 A;10 mA;1.0×104 μA5〔或0.45 A〕〔2〕5.6 KW•h〔3〕2.8元2.〔1〕A11第二章电容与电感复习与考工模拟参考答案一、填空题1.106;10122.耐压3.储能;磁场;电场4.103;1065.电阻〔或欧姆〕二、选择题1.D 2.A 3.C 4.B 5.A三、判断题1.√2.×3.×4.√5.√四、简答题略第三章磁场及电磁感应复习与考工模拟参考答案一、填空题1.安培定则〔或右手螺旋定则〕2.安培;BIlF3.软磁物质;硬磁物质;矩磁物质4.电磁感应现象5.楞次二、选择题1.B 2.A 3.C 4.A 5.B三、判断题1.√2.√3.√4.×5.×四、分析与作图题1.略2.电流方向:BADCB第四章单相正弦交流电复习与考工模拟参考答案一、填空题1.振幅〔最大值或有效值〕;频率〔周期或角频率〕;初相2.V220〔或311 V〕;s2.0;rad/s)02(或100314rad/s3.有效值4.电压与电流同频同相;电压超前电流900;电流超前电压9005.正比;反比6.在电感性负载两端并联一容量适当的电容器二、选择题1.B 2.B 3.B 4.D 5.C三、判断题1.×2.√3.×4.×5.√ 6. ×7. ×四、分析与计算题1.最大值:10 A ;有效值:A5;周期:0.2 s;频率:5 Hz;初相:150022.440 W3.〔1〕R=6Ω;L=25.5 mH 〔2〕0.6第五章三相正弦交流电复习与考工模拟参考答案一、填空题1.线电压;相电压;相电压;线电压2.220 V;380 V3.3 ;等于4.使不对称负载获得对称的相电压5.3 ;等于二、选择题1.D2.C3.A4.B5. A三、判断题1.√2.√3.√4.√5.×四、分析与作图题1.星形和三角形两种;画图略2.星形联结承受220V 相电压;三角形联结时则承受380V 线电压。
第1章检测题(共100分,120分钟)一、填空题:(每空0.5分,共20分)1、电源和负载的本质区别是:电源是把其它形式的能量转换成电能的设备,负载是把电能转换成其它形式能量的设备。
2、对电阻负载而言,当电压一定时,负载电阻越小,则负载越大,通过负载的电流和负载上消耗的功率就越大;反之,负载电阻越大,说明负载越小。
3、实际电路中的元器件,其电特性往往多元而复杂,而理想电路元件的电特性则是单一和确切的。
4、电力系统中构成的强电电路,其特点是大电流、大功率;电子技术中构成的弱电电路的特点则是小电流、小功率。
5、常见的无源电路元件有电阻元件、电感元件和电容元件;常见的有源电路元件是电压源元件和电流源元件。
6、元件上电压和电流关系成正比变化的电路称为线性电路。
此类电路中各支路上的电压和电流均具有叠加性,但电路中的功率不具有叠加性。
7、电流沿电压降低的方向取向称为关联方向,这种方向下计算的功率为正值时,说明元件吸收电能;电流沿电压升高的方向取向称为非关联方向,这种方向下计算的功率为正值时,说明元件供出电能。
8、电源向负载提供最大功率的条件是电源内阻与负载电阻的数值相等,这种情况称为电源与负载相匹配,此时负载上获得的最大功率为U S2/4R S。
9、电压是产生电流的根本原因。
电路中任意两点之间电位的差值等于这两点间电压。
电路中某点到参考点间的电压称为该点的电位,电位具有相对性。
10、线性电阻元件上的电压、电流关系,任意瞬间都受欧姆定律的约束;电路中各支路电流任意时刻均遵循KCL定律;回路上各电压之间的关系则受KVL定律的约束。
这三大定律是电路分析中应牢固掌握的三大基本规律。
二、判断正误:(每小题1分,共10分)1、电路分析中描述的电路都是实际中的应用电路。
(错)2、电源内部的电流方向总是由电源负极流向电源正极。
(错)3、大负载是指在一定电压下,向电源吸取电流大的设备。
(对)4、电压表和功率表都是串接在待测电路中。
思考与习题1-1 1-35图中,已知电流I =-5A ,R =10Ω。
试求电压U ,并标出电压的实际方向。
图1-35 题1-1图解:a)U=-RI=50V b)U=RI=-50V 。
1-2 在1-36图所示电路中,3个元件代表电源或负载。
电压和电流的参考方向如图所示,通过实验测量得知:I 1=-4A ,I 2=4A ,I 3=4A ,U 1=140V ,U 2=-90V ,U 3=50V 。
试求(1)各电流的实际方向和各电压的实际极性。
(2)计算各元件的功率,判断哪些元件是电源?哪些元件是负载? (3)效验整个电路的功率是否平衡。
图1-36 题1-2图解:(2)P 1=U 1I 1=-560W ,为电源;P 2=-U 2I 2=360W ,为负载;P 3=U 3I 3=200W,为负载。
(3)P发出=P吸收,功率平衡。
1-3 图1-37中,方框代表电源或负载。
已知U =220V ,I = -1A ,试问哪些方框是电源,哪些是负载?图1-37 题1-3图a) b)IIa) b) c) d)解:a)P=UI =-220W,为电源;b)P=-UI=220W,为负载;c)P=-UI=220W,为负载;d)P=UI =-220W,为电源。
1-4 图1-38所示电路中,已知A、B段产生功率1500W,其余三段消耗功率分别为1000W、350W、150W,若已知电流I=20A,方向如图所示。
(1)标出各段电路两端电压的极性。
(2)求出电压U AB、U CD、U EF、U GH的值。
(3)从(2)的计算结果中,你能看出整个电路中电压有什么规律性吗?解:(2) U AB=-75V,U CD=50V,U EF=17.5V,U GH=7.5V(3) U AB+U CD+U EF+U GH=0.1-5 有一220V、60W的电灯,接在220V的电源上,试求通过电灯的电流和电灯在220V 电压下工作时的电阻。
如果每晚用3h,问一个月消耗电能多少?解:I=P/U=0.27A,R= U 2/ P= 807Ω,W= P t=60×10-3 kW×30×3h =5.4度.1-6 把额定电压110V、额定功率分别为100W和60W的两只灯泡,串联在端电压为220V 的电源上使用,这种接法会有什么后果?它们实际消耗的功率各是多少?如果是两个110V、60W的灯泡,是否可以这样使用?为什么?解:把额定电压110V、额定功率分别为100W和60W的两只灯泡,串联在端电压为220V 的电源上使用,将会使60W的灯泡烧毁。
思考与习题1-1 1-35图中,已知电流I =-5A ,R =10Ω。
试求电压U ,并标出电压的实际方向。
图1-35 题1-1图解:a)U=-RI=50V b)U=RI=-50V 。
1-2 在1-36图所示电路中,3个元件代表电源或负载。
电压和电流的参考方向如图所示,通过实验测量得知:I 1=-4A ,I 2=4A ,I 3=4A ,U 1=140V ,U 2=-90V ,U 3=50V 。
试求(1)各电流的实际方向和各电压的实际极性。
(2)计算各元件的功率,判断哪些元件是电源?哪些元件是负载? (3)效验整个电路的功率是否平衡。
图1-36 题1-2图解:(2)P 1=U 1I 1=-560W ,为电源;P 2=-U 2I 2=360W ,为负载;P 3=U 3I 3=200W,为负载。
(3)P发出=P吸收,功率平衡。
1-3 图1-37中,方框代表电源或负载。
已知U =220V ,I = -1A ,试问哪些方框是电源,哪些是负载?图1-37 题1-3图a) b)IIa) b) c) d)解:a)P=UI =-220W,为电源;b)P=-UI=220W,为负载;c)P=-UI=220W,为负载;d)P=UI =-220W,为电源。
1-4 图1-38所示电路中,已知A、B段产生功率1500W,其余三段消耗功率分别为1000W、350W、150W,若已知电流I=20A,方向如图所示。
(1)标出各段电路两端电压的极性。
(2)求出电压U AB、U CD、U EF、U GH的值。
(3)从(2)的计算结果中,你能看出整个电路中电压有什么规律性吗?解:(2) U AB=-75V,U CD=50V,U EF=17.5V,U GH=7.5V(3) U AB+U CD+U EF+U GH=0.1-5 有一220V、60W的电灯,接在220V的电源上,试求通过电灯的电流和电灯在220V 电压下工作时的电阻。
如果每晚用3h,问一个月消耗电能多少?解:I=P/U=0.27A,R= U 2/ P= 807Ω,W= P t=60×10-3 kW×30×3h =5.4度.1-6 把额定电压110V、额定功率分别为100W和60W的两只灯泡,串联在端电压为220V 的电源上使用,这种接法会有什么后果?它们实际消耗的功率各是多少?如果是两个110V、60W的灯泡,是否可以这样使用?为什么?解:把额定电压110V、额定功率分别为100W和60W的两只灯泡,串联在端电压为220V 的电源上使用,将会使60W的灯泡烧毁。
第1章 电路的基本概念和基本分析方法求图所示各电路中的电压。
答案:(a )U=6V;(b)U=8V;(C)U=-8V求图所示各电路中的电流。
答案:(a)I=3A;(b)I=-2.5A(c)I=-2A如图所示,当取c 点为参考点时(0c =V ),V 15a =V ,V 8b =V ,V 5d -=V 。
求:(1)?ad =U ,?db =U ; (2)若改取b 为参考点,a V 、c V 、d V 各变为多少伏此时ad U 、db U 又是多少伏答案:(1)C 点为参考点时:Uad=20V,Udb=-13V;(2)b 点为参考点时:Va=7V,Vc=-8V,Vd=-13V,Uad=20V,Udb=-13V如图所示,试比较a 、c 两点电位的高低。
(1)b 、c 两点用导线连接; (2)b 、d 两点接地;答案:(1) a 点比c 点电位高5V ; (2)a 点比c 点电位低3V ; (3)无法确定如图所示,计算各元件的功率,并说明各元件是吸收还是发出功率。
答案:(a )P=15W,发出功率;(b )P=8W ,发出功率;(c )P=32W,吸收功率如图所示,计算各段电路的功率,并说明各段电路是吸收还是发出功率。
答案:(a )P=2W,吸收功率; (b )P=280W ,吸收功率;(c )P=120W,发出功率; (d )P=80W,发出功率;有一个电阻为20Ω的电炉,接在220V 的电源上,连续使用4小时后,问它消耗了几度电W=度有一2k Ω的电阻器,允许通过的最大电流为50mA ,求电阻器两端允许加的最大电压,此时消耗的功率为多少答案:U=100V ;P=5W如图所示,已知1R 消耗的功率40W ,求2R 两端的电压及消耗的功率。
答案:U2=30V ;P=60W如图所示,已知开关S 断开时,V 10ab =U ,开关S 闭合时,V 9ab =U ,求内阻S R 。
答案:Rs=Ω如图所示,求各支路电流。
