大跨度斜拉桥颤抖振响应及静风稳定性分析一、本文概述随着交通工程技术的不断发展和创新，大跨度斜拉桥作为现代桥梁工程的重要代表，其在桥梁建设领域的应用越来越广泛。

然而，随着桥梁跨度的增大，其结构特性和动力学行为也变得越来越复杂，尤其是在强风作用下的颤抖振响应和静风稳定性问题，已经成为桥梁工程领域研究的热点和难点。

本文旨在针对大跨度斜拉桥的颤抖振响应及静风稳定性进行深入的分析和研究，以期为提高大跨度斜拉桥的设计水平和安全性提供理论支持和实践指导。

本文首先将对大跨度斜拉桥的结构特点和动力学特性进行概述，阐述其在强风作用下的颤抖振响应机制和静风稳定性的基本概念。

接着，本文将详细介绍大跨度斜拉桥颤抖振响应的分析方法，包括颤振机理、颤振分析方法以及颤振控制措施等。

本文还将探讨大跨度斜拉桥的静风稳定性分析方法，包括静风稳定性评估方法、静风稳定性影响因素以及静风稳定性控制措施等。

本文将结合具体工程案例，对大跨度斜拉桥的颤抖振响应及静风稳定性进行实例分析，以验证本文所提分析方法的有效性和实用性。

本文的研究成果将为大跨度斜拉桥的设计、施工和运营提供有益的参考和借鉴，对于提高我国桥梁工程的设计水平和安全性具有重要的理论意义和实践价值。

二、大跨度斜拉桥颤抖振响应分析大跨度斜拉桥作为现代桥梁工程的重要形式，其结构特性和动力行为是桥梁工程领域研究的重点。

颤抖振，作为一种常见的桥梁振动形式，对桥梁的安全性和使用寿命有着重要影响。

因此，对大跨度斜拉桥的颤抖振响应进行深入分析，对于优化桥梁设计、确保桥梁安全具有重要的理论价值和实际意义。

在颤抖振分析中，首先要考虑的是桥梁结构的动力学特性。

大跨度斜拉桥由于其特殊的结构形式，其动力学特性相较于传统桥梁更为复杂。

在风的作用下，桥梁的振动会受到多种因素的影响，包括桥梁自身的结构参数、风的特性以及桥梁与风的相互作用等。

因此，在进行颤抖振分析时，需要综合考虑这些因素，建立准确的动力学模型。

要关注颤抖振的响应特性。

大跨径悬索桥风致振动及抗风措施摘要：悬索桥以主缆为主要承重结构具有跨越能力大、雄伟壮观、造型优美等优点而成为大跨径桥梁结构首选桥型之一。

但随着跨度的增大，悬索桥的刚度变小，对风的敏感性越来越大，对抗风要求也越来越高。

大跨度悬索桥在风荷载的作用下，主要构件会产生各种形式的振动。

简述了国内外悬索桥抗风的发展和研究历史，分析了悬索桥风致振动的形式，并提出增强结构刚度、抑制风致振动的抗风措施。

关键词：大跨径悬索桥、风致振动、抗风措施1 前言悬索桥是以缆索为主要承重结构的桥梁结构，由于其强大的跨越能力，成为跨越宽大江河、海湾的首选桥型之一。

我国修建悬索桥的历史久远，早在千年之前，四川就已出现竹索桥。

明清时期，在我国西南地区，修建有诸多铁索桥，有些索桥至今仍在使用，著名于世的有贵州盘江桥和四川泸定桥。

在国外，也存在古老的悬索桥，如麦地海峡桥和克里夫顿桥。

20世纪初，国外欧美等国家经历了工业革命，加上悬索桥计算理论的初步形成，使悬索桥得到迅速的发展。

由于缺乏对空气动力学的研究，1940年，美国塔科马桥被风摧毁而倒塌。

此后十年，悬索桥的建设进入了停滞期。

在塔科马老桥风毁后，人们意识到悬索桥抗风设计的重要性，开始进行很多风洞试验以探索悬索桥抗风措施。

抗风研究阶段后，世界各国为了适应日益增长的交通量和经济发展，兴起了修建大跨径悬索桥的高峰。

我国在90年代后，国家加强基础建设水平，悬索桥的发展迅猛，东南沿海地区地区和长江内河等地修建了诸多大跨度的悬索桥，如今建设已经走在了世界的前列。

但悬索桥由于跨径的增大，刚度减小，柔性问题突出，承受风荷载的能力逐渐减小，极易被风摧毁。

悬索桥的风毁破坏属于脆性破坏，破坏前是难以预测和预警。

因此，深入了解桥梁与风作用后效应，进行科学合理的抗风设计，采取有效的抗风措施提高桥梁的抗风能力，对于悬索桥的建设和发展具有十分积极的现实意义。

2 大跨度悬索桥风致振动形式风是指空气由于太阳加热不均匀而引起的流动，具有一定的速度与方向。

桥梁风致振动综述摘要：桥梁，作为一种连接构造物，从古至今扮演着跨越天堑、连接通达的重要角色。

从最开始的天然桥梁，到慢慢出现的石拱桥，到梁桥板桥，再到现代桥梁结构，桥梁的发展历史悠久，并且成果斐然。

但是在发展的过程中，不可避免的遇到了很多问题，这些问题有些被攻克解决了，还有一些仍未能被人类精确地理解和研究，仍在威胁着桥梁的安全。

本文主要讨论大跨度桥梁的风致振动问题与抗风设计方法。

关键词：桥梁风致振动，大跨度桥梁，桥梁抗风设计一、大跨径桥梁的轻柔化在了解风致振动、风工程之前，我们先要了解，风究竟是什么呢？风是大气边界层内空气流动现象, 并且其流动的速度和方向具有随时间和空间随机变化的特征。

在研究风对桥梁的作用时, 通常把风处理为在一定时距内不随时间变化的平均风和随时间随机变化的脉动风速两部分。

风作用于桥梁结构时, 由风的压力作用形成对结构的风荷载, 同时, 风还会引起桥梁的颤振、驰振、抖振和涡激振动等各种形式的振动。

20世纪，大跨径桥梁得到了发展，然而在这些发展初期，风致振动稳定并没有成为大跨径桥梁的重要控制因素。

直到1940年11月，位于美国华盛顿州、仅建城4个月的塔科马（Tacoma）大桥，在风速甚至不足20m/s的风下，发生了破坏。

这场破坏举世震惊，也第一次让工程师们认识到风对于大跨径桥梁的重要作用。

那么为什么，大跨径桥梁对风的敏感性这么高呢？这里我们要从大跨径桥梁的轻柔化说起。

为了减轻自重，增强跨越能力，比起传统混凝土桥梁，大跨径桥梁通常采用钢结构、钢混组合、结合结构等。

我们知道，钢材料的阻尼（damper）要小于混凝土，那么大跨径桥梁材料的基频也较小，通常为0.08Hz左右，而风的卓越频率在0.1Hz左右，二者比较相近，易产生共振；而相应的，地震卓越频率在1Hz左右，不易于大跨径桥梁产生共振。

这就解释了为什么大跨径桥梁对风作用敏感、对地震作用较不敏感，而小跨境桥梁恰恰与之相反。

二、风工程风工程（wind engineering）是指与自然风有关的生活或工业应用设施等主要涉及自然风的流体力学特性和设施的结构力学特性。

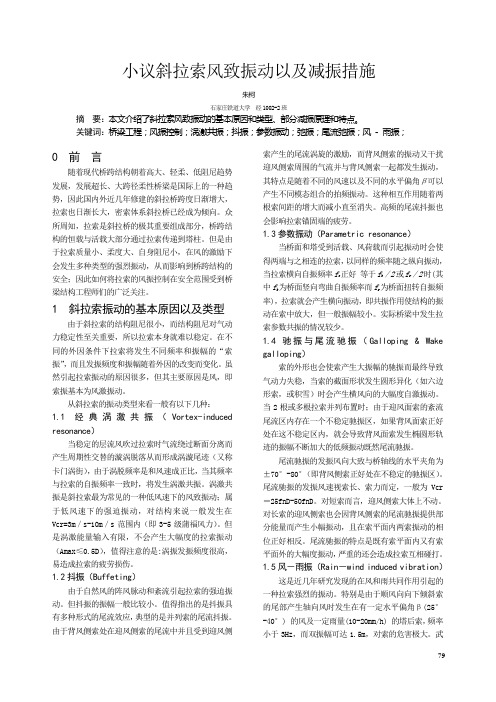

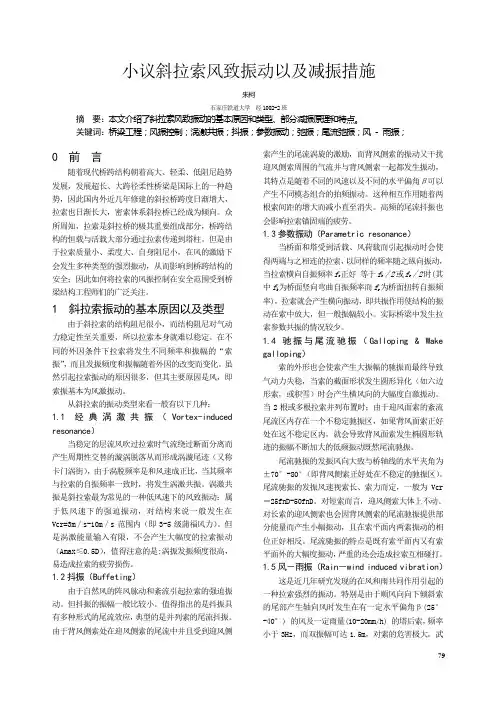

小议斜拉索风致振动以及减振措施朱柯石家庄铁道大学经1002-2班摘要：本文介绍了斜拉索风致振动的基本原因和类型、部分减振原理和特点。

关键词：桥梁工程；风振控制；涡激共振；抖振；参数振动；弛振；尾流弛振；风 - 雨振；0 前言随着现代桥跨结构朝着高大、轻柔、低阻尼趋势发展，发展超长、大跨径柔性桥梁是国际上的一种趋势，因此国内外近几年修建的斜拉桥跨度日渐增大，拉索也日渐长大，密索体系斜拉桥已经成为倾向。

众所周知，拉索是斜拉桥的极其重要组成部分，桥跨结构的恒载与活载大部分通过拉索传递到塔柱。

但是由于拉索质量小、柔度大、自身阻尼小，在风的激励下会发生多种类型的强烈振动，从而影响到桥跨结构的安全；因此如何将拉索的风振控制在安全范围受到桥梁结构工程师们的广泛关注。

1 斜拉索振动的基本原因以及类型由于斜拉索的结构阻尼很小，而结构阻尼对气动力稳定性至关重要，所以拉索本身就难以稳定。

在不同的外因条件下拉索将发生不同频率和振幅的“索振”，而且发振频度和振幅随着外因的改变而变化。

虽然引起拉索振动的原因很多，但其主要原因是风，即索振基本为风激振动。

从斜拉索的振动类型来看一般有以下几种：1.1经典涡激共振（Vortex-induced resonance）当稳定的层流风吹过拉索时气流绕过断面分离而产生周期性交替的漩涡脱落从而形成涡漩尾迹（又称卡门涡街），由于涡脱频率是和风速成正比，当其频率与拉索的自振频率一致时，将发生涡激共振。

涡激共振是斜拉索最为常见的一种低风速下的风致振动；属于低风速下的强迫振动，对结构来说一般发生在Vcr=3m／s-10m／s范围内（即3-5级蒲福风力）。

但是涡激能量输入有限，不会产生大幅度的拉索振动（Amax≤0.5D），值得注意的是:涡振发振频度很高，易造成拉索的疲劳损伤。

1.2抖振（Buffeting）由于自然风的阵风脉动和紊流引起拉索的强迫振动。

但抖振的振幅一般比较小。

值得指出的是抖振具有多种形式的尾流效应，典型的是并列索的尾流抖振。

风振对桥梁工程损害及防治摘要：风对桥梁的作用是一种十分复杂的现象，随着桥梁跨径的不断增加,风振现象也越来越受到工程界的关注。

本文针对抖振、涡激共振、风雨振等风致振动对大跨度桥梁的结构安全形成不可忽视的影响，探讨了大跨度桥梁抗风设计原则与风致振动的控制,提出了改善桥梁结构和增加机械阻尼等方法。

关键词：大跨度桥梁;风致振动;抗风设计１引言１940年秋，美国华盛顿州建成才四个月的主跨853m的塔科马悬索桥在风速不到20m／s的8级大风袭击下发生了当时还难以理解的强烈振动，奇妙的风竟使桥面扭曲翻腾。

而且振幅愈来愈大.直至使桥面倾翻到45度，最终导致桥粱的折断坠入峡谷之中。

这次事故后引起了国际桥梁工程界和空气动力界的极大关切,并开展了大量的理论探索和风洞实验研究。

我国自７0年代起斜拉桥蓬勃发展，跨度日益增大,1９99年1０月，主跨13８5m的江阴长江公路大桥的建成通车,使我国成为世界上能自主设计和建造千米级悬索桥的第六个国家。

中国改革开放以来已经建成了百余座缆索承重桥梁，其中包括10座悬索桥和近2０座跨度超过400ｍ的斜拉桥.与此同步,斜拉桥和吊桥的风致振动理论与实验研究也结合工程实际迅速发展，并取得了一些有价值的研究成果。

2桥梁结构风致振动理论风灾是自然灾害中发生最频繁的一种,桥梁的风害事故屡见不鲜。

风与结构的相互作用是一个十分复杂的现象，它受风的自然特性、结构的外型、结构的动力特性以及风与结构的相互作用等多方面因素的制约.当风绕过一般为非流线型作用截面的桥梁结构时，会产生旋涡和流动的分离，形成复杂的空气作用力.当桥梁结构的刚度较大时，结构保持静止不动,这种空气力的作用只相当于静力作用.当桥梁结构的刚度较小时,结构振动受到激发，这时空气力的作用不仅具有静力作用，而且具有动力作用。

2.１风的静力作用静力作用指风速中由平均风速部分施加在结构上的静压产生的效应，可分为顺风向风力、横风向风力和风扭转力矩.在顺风平均风的作用下，结构上的风压值不随时间发生变化，作用与桥梁上的风力可能来自任一方向，其中横桥向水平风力最为危险,是主要的计算对象。

虎门⼤桥
年通车的⾦门⼤桥
卡门
风洞实验室
莫伊塞夫（右⼀）
型结构
在这次事故中，⽔马改变了⼤桥的共振特性，当⼀定速度的风吹过，不⼤不⼩，刚刚好是昨天的风速8m/s，共振就产⽣了。

共振越强，⼤桥摆动扭曲的幅度便会越⼤，幸亏桥管⼈员及时拆卸了⽔马，没有酿成桥毁⼈亡的事故。

⼤家可能还会担⼼，虎门⼤桥会不会也像塔科马⼤桥⼀样的结果，超模君认为，⼤概率是不会的！
据超模君所知，虎门⼤桥已经服役20多年了，这20年来从来都没有整出过什么⼳蛾⼦，可见质量还是有保证的。

桥梁风⼯程研究专家葛耀君解释道：当前虎门⼤桥正在修吊杆和主缆，桥梁两边为
防⽌车撞放置了临时挡墙，也就是俗话说的⽔马，⽔马改变了桥梁外形，原来桥梁
结构是⾮常流线型的，加了（⽔马）就变得⾮常钝体了，所以容易引起涡振。

他估
计这次振动幅度为⼏公分或者⼗⼏公分，虽然看上去振动很⼤，但桥梁强度安全性
没有问题。

葛耀君表⽰，桥梁振动会让⼈觉得不舒服，车开上去也会有危险，所以要暂停车辆
通⾏。

解决办法就是，加了什么拿掉什么，短时间内或还会有振动，因为能量还没
耗散掉。

各位模友看完了超模君的科普之后，想必也对虎门⼤桥稍微放点⼼了吧，其实究其本质，虎门⼤桥也好、塔科马⼤桥也好，出现晃动背后都是因为流体⼒学在作怪！
如果我们能好好了解流体⼒学背后那⼀段段故事，也就不会⼤惊⼩怪了。

写在最后
其实世界上很多事都如此，伟⼤的科学家们早就把世间的法则帮我们总结好了，就像流体⼒学
其实世界上很多事都如此，伟⼤的科学家们早就把世间的法则帮我们总结好了，就像流体⼒学之⽗——丹尼尔·伯努利开创了流体⼒学⼀样。

大跨度斜拉桥颤抖振响应及静风稳定性分析大跨度斜拉桥颤抖振响应及静风稳定性分析随着现代交通运输的发展，大跨度斜拉桥作为一种经济、有效的桥梁结构形式，逐渐成为城市交通的重要组成部分。

然而，大跨度斜拉桥在面临强风等外界环境因素时会出现颤抖振响应，这对桥梁的安全稳定性产生了重要影响。

因此，进行大跨度斜拉桥颤抖振响应及静风稳定性的分析具有非常重要的实际意义。

颤抖振响应是指桥梁在行车荷载或风荷载作用下的动态响应行为。

由于大跨度斜拉桥的特殊结构形式，其振动特性相较于传统的悬索桥或梁桥有所不同。

斜件的倾角和预应力的设置对大跨度斜拉桥的颤抖振响应具有重要影响。

通过对桥梁结构的数值模拟和实验研究，可以得到桥梁在外界荷载作用下的振动特性，进而评估其安全性。

这对于斜拉桥的设计、建造和运营具有重要的指导作用。

静风稳定性是指桥梁在强风作用下的稳定性能。

由于大跨度斜拉桥的细长结构特点，桥梁容易受到侧风作用而引起的侧向位移和振动。

为了保证斜拉桥的安全性，需要对桥梁的静风稳定性进行研究和分析。

通过对桥梁结构和风场的数值模拟，可以得到桥梁在不同风速下的静风压力分布及其对结构的影响。

这对于斜拉桥的设计、施工和运行具有重要的参考价值。

大跨度斜拉桥的颤抖振响应和静风稳定性分析存在一定的挑战和难点。

首先，斜拉桥结构的复杂性使得数值模拟和实验研究需要考虑更多的因素和参数。

其次，大跨度斜拉桥往往需要考虑多种荷载作用的综合影响，例如行车荷载和强风荷载的同时作用。

最后，斜拉桥结构的动态效应与静态效应相互影响，需要进行整体的分析和评估。

为了解决以上问题，需要采用一系列科学合理的研究方法和手段。

对于颤抖振响应分析，可以采用有限元方法进行数值模拟，结合实验数据进行验证。

对于静风稳定性分析，可以通过数值模拟得到桥梁结构在不同风速下的静风压力场，并利用风洞实验对模拟结果进行校正和优化。

同时，还需考虑预应力调整、导风系统设计等措施对斜拉桥静风稳定性的影响和改善效果。
