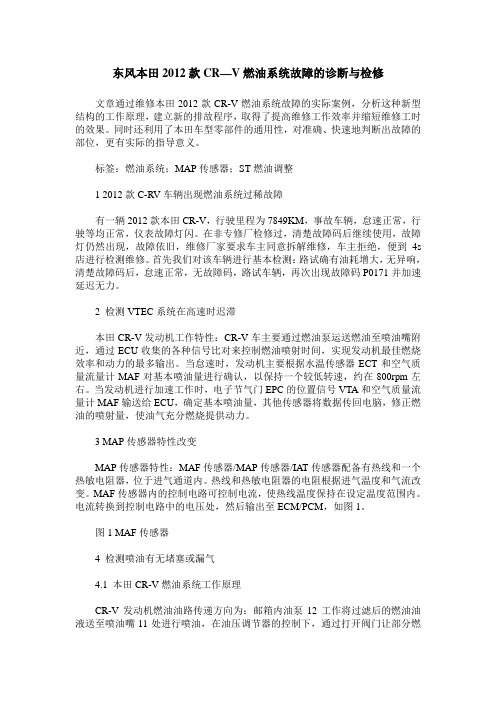

东风本田2012款CR—V燃油系统故障的诊断与检修文章通过维修本田2012款CR-V燃油系统故障的实际案例，分析这种新型结构的工作原理，建立新的排故程序，取得了提高维修工作效率并缩短维修工时的效果。
同时还利用了本田车型零部件的通用性，对准确、快速地判断出故障的部位，更有实际的指导意义。
标签：燃油系统；MAP传感器；ST燃油调整1 2012款C-RV车辆出现燃油系统过稀故障有一辆2012款本田CR-V，行驶里程为7849KM，事故车辆，怠速正常，行驶等均正常，仪表故障灯闪。
在非专修厂检修过，清楚故障码后继续使用，故障灯仍然出现，故障依旧，维修厂家要求车主同意拆解维修，车主拒绝，便到4s 店进行检测维修。
首先我们对该车辆进行基本检测：路试确有油耗增大，无异响，清楚故障码后，怠速正常，无故障码，路试车辆，再次出现故障码P0171并加速延迟无力。
2 检测VTEC系统在高速时迟滞本田CR-V发动机工作特性：CR-V车主要通过燃油泵运送燃油至喷油嘴附近，通过ECU收集的各种信号比对来控制燃油喷射时间，实现发动机最佳燃烧效率和动力的最多输出。
当怠速时，发动机主要根据水温传感器ECT和空气质量流量计MAF对基本喷油量进行确认，以保持一个较低转速，约在800rpm左右。
当发动机进行加速工作时，电子节气门EPC的位置信号VTA和空气质量流量计MAF输送给ECU，确定基本喷油量，其他传感器将数据传回电脑，修正燃油的喷射量，使油气充分燃烧提供动力。
3 MAP传感器特性改变MAP传感器特性：MAF传感器/MAP传感器/IAT传感器配备有热线和一个热敏电阻器，位于进气通道内。
热线和热敏电阻器的电阻根据进气温度和气流改变。
MAF传感器内的控制电路可控制电流，使热线温度保持在设定温度范围内。
电流转换到控制电路中的电压处，然后输出至ECM/PCM，如图1。
图1 MAF传感器4 检测喷油有无堵塞或漏气4.1 本田CR-V燃油系统工作原理CR-V发动机燃油油路传递方向为：邮箱内油泵12工作将过滤后的燃油油液送至喷油嘴11处进行喷油，在油压调节器的控制下，通过打开阀门让部分燃油回到邮箱的方法将过高的油压控制在稳定的油压范围内。
汽车燃油供给系统的故障排查和修复汽车燃油供给系统的故障排查和修复是保障汽车正常运行的关键步骤。
在这篇文章中，我将详细介绍汽车燃油供给系统的故障排查和修复的步骤，并分点列出具体内容。
1. 检查燃油过滤器- 首先，打开汽车引擎盖，找到燃油过滤器的位置。
- 将燃油过滤器取下，检查是否有堵塞或损坏的迹象。
- 若燃油过滤器有堵塞，清洗或更换燃油过滤器。
2. 检查燃油泵- 使用汽车修理手册找到燃油泵的位置。
- 检查电路连接是否良好，并确保没有电线损坏。
- 检查燃油泵是否正常运转。
可以听到燃油泵启动的声音。
- 若燃油泵有问题，需要修复或更换燃油泵。
3. 检查油箱- 检查油箱是否有漏油或损坏的迹象。
- 检查油箱的油位是否正常。
- 检查油箱盖是否紧闭，以防止空气进入燃油系统。
- 若发现油箱有问题，需要修复或更换油箱。
4. 检查燃油喷射器- 使用汽车修理手册找到燃油喷射器的位置。
- 检查燃油喷射器是否有堵塞的迹象。
- 清洗或更换燃油喷射器，以确保燃油正常喷射。
- 检查喷射器的电路连接是否正常。
5. 检查燃油压力调节器- 使用汽车修理手册找到燃油压力调节器的位置。
- 检查燃油压力调节器是否正常工作。
- 如有需要，调整燃油压力调节器的压力。
- 若发现燃油压力调节器有问题，需要修复或更换燃油压力调节器。
6. 清洗燃油系统- 使用燃油系统清洗剂清洗整个燃油系统。
- 根据清洗剂的说明，将清洗剂加入燃油箱中。
- 启动汽车，让引擎运转一段时间，使清洗剂流经整个燃油系统。
7. 检查燃油管路- 检查燃油管路是否有堵塞或破裂的地方。
- 检查燃油管路的连接是否紧固。
- 如有必要，更换燃油管路。
8. 检查燃油浮子和传感器- 检查燃油浮子和传感器是否正常工作。
- 如有需要，清洗或更换燃油浮子和传感器。
9. 检查燃油喷油嘴- 检查燃油喷油嘴是否正常工作。
- 如有需要，清洗或更换燃油喷油嘴。
10. 检查ECU- 使用诊断仪检查ECU（Engine Control Unit）是否有故障代码。
一、组成国产2008款迈腾8TSI轿车采用涡轮增压汽油直喷技术，迈腾8TSI轿车燃油控制系统主要由电动油泵、带压力限制阀的滤清器、低压燃油压力传感器G410、燃油高压泵、燃油压力调节阀N276、高压燃油压力传感器G247、燃油轨道、压力限制阀、喷油器、发动机控制单元ECU和燃油泵控制单元J538等组成。
其示意图如图1所示，燃油系统部件安装位置如图2所示。
二、工作原理迈腾8TSI轿车发动机采用汽油缸内直喷技术，燃油系统通过燃油高压泵(由轮轴驱动)把低压燃油系统内50～650kPa的低压燃油转化为1～0MPa的高压燃油，以满足不同工况的需求。
燃油压力调节阀N276装在燃油高压泵上，属高频电磁阀。
发动机控制单元根据装在高压油轨上的高压燃油压力传感器G247所监测到的信号，控制N276以精确调整占空比，从而得到所需的燃油压力。
低压燃油系统的压力是由燃油箱中的电动燃油泵提供的，装在燃油箱上部的燃油泵控制单元J538根据脉宽调制信号(燃油控制电路如图3所示)，控制电动燃油泵工作，使低压燃油系统压力维持在50-500kPa。
在发动机启动时，低压燃油系统的压力能达到600kPa以上，用以保证发动机的正常启动及工作。
1 高压泵高压泵产生约150bar(1bar=10sPa)压力，泵活塞被凸轮轴通过圆柱挺杆驱动，这样减少摩擦也减少链条受力，使发动机运转更平顺，燃油经济性更好。
高压泵如图4所示。
(1)进油在进油过程中，进油阀在针阀弹簧力的作用下打开。
在高压泵活塞向下运动的过程中，泵腔的容积不断增大，泵腔内的燃油压力近似于低压系统内压力，燃油流八泵腔。
如图5所示。
(2)供油控制单元ECU计算供油始点给燃油压力控制阀N276发送指令使其吸合。
针阀将克服针阀弹簧的作用力向左运动同时进油阀在弹簧作用力下被关闭泵活塞向上运动，泵腔内建立起油压。
当泵腔内的油压高于油轨内的油压时出油润被开启，燃油被泵入油轨内，如图6所示。
2 燃油压力传感器油轨内的压力保持恒定对减少排放、降低噪音和提高功率有重要影响。

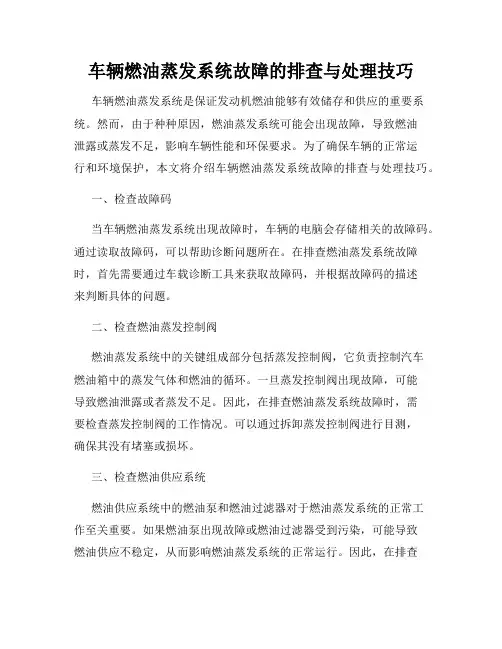

燃油蒸发排放控制阀的原理及检测任务引入：一辆2012款1．8L名图轿车，主要故障表现为发动机动力下降，怠速不稳，入厂进行维修，技术经理经过初步判断，要求对该车燃油蒸发排放控制系统进行检修。
任务要求：通过完成燃油蒸发排放控制阀检测的工作任务。
让学生能够掌握燃油蒸发排放控制阀的检测的内容，能认知汽车燃油蒸发排放控制系统的部件原理。
知识目标：1．熟练掌握燃油蒸发排放控制阀的功用、类型、结构与工作原理2．熟练描述燃油蒸发排放控制阀的检测数据。
能力目标：1．能够对燃油蒸发排放控制阀进行分析并制定正确维修计划。
2．能正确记录、分析各种检测结果并做出故障判断。
3．能排除燃油蒸发排放控制阀故障及更换修复。
素质目标：安全与防护，车间7S管理，团队合作、交流、沟通能力、职业精神、工匠精神、劳动教育的培养。
项目知识：一、燃油蒸发排放控制系统概述1、燃油蒸发排放控制系统功用收集汽油箱的汽油蒸气，并将汽油蒸气导入气缸参加燃烧，从而防止气油蒸气直接排出大气而防止造成污染。
同时，根据发动机工况，控制导入气缸参加燃烧的汽油蒸气量。
（如图6.1.2- 1所示）图6.1.2-1燃油蒸发排放控制系统2、燃料蒸发排放控制系统组成：主要由活性碳罐贮存装置、燃油蒸发净化控制装置和燃油箱燃油蒸发控制装置组成。
（如图6.1.2- 2所示）图6.1.2-2燃料蒸发排放控制系统组成：3.燃料蒸发排放控制系统工作原理：汽油是一种易挥发的液体，在常温下燃油箱经常充满蒸气，燃料蒸发控制系统的作用是将蒸气引入燃烧并防止挥发到大气中。
这个过程起重要作用的是活性碳罐贮存装置，因为活性碳有吸附功能，当汽车运行或熄火时，燃油箱的汽油蒸气通过管路进入活性碳罐的上部，新鲜空气则从活性碳罐下部进入活性碳罐。
发动机熄火后，汽油蒸气与新鲜空气在罐内混合并贮存在活性碳罐中，当发动机启动后，装在活性碳罐与进气歧管之间的燃油蒸发净化装置的电磁阀门打开，活性碳罐内的汽油蒸气被吸入进气歧管参加燃烧。
综合汽车实例分析燃油供给系统的常见故障诊断随着时代的发展，社会的不断进步汽车电子技术也得到了迅速的发展，现代汽车电子技术已经成为一个国家汽车工业发展水平的标志。
进入20世纪70年代后，随着汽车数量的日益增多，汽车的节能和环保与汽车污染成为了各国政府关注的话题，能源危机的影响更加突出。
在汽车工业发达国家相继制定了汽车燃油经济法规，为解决节能环保与污染这一问题。
燃油供给系统的好坏决定了汽车行驶的稳定性，而且燃油供给系统在汽车节能和环保方面能起到很大作用。
燃油供给系统与发动机的工作有着息息相关的联系；它即能被发动机作用，也能作用发动机，它们是一个密不可分的整体。
以下针对两个实例对燃油供给系统的检修做个探讨：故障诊断实例1据用户称：自己的一辆桑塔纳2000型汽车，当打开点火开关起动发动机时，点火多次都不能起动，经用户仔细检查油箱中的燃油足够，其他各个系统均工作正常，在次打开点火开关还是不能起动发动机，用户在次检查燃油箱处，发现燃油箱中的燃油泵没有任何反映，根据用户的上述反映可知燃油泵出现了故障。
（1）判断出现故障的大概原因：1）燃油泵电动机不能转动。
2）电子控制单元中的主继电器出现故障。
3）燃油泵继电器故障。
4）发动机中传感器故障。
5）线路或油管连接处松动、接触不良，渗漏、线路短路或断路、点火开关接触不良等。
6）油泵压力不足。
（2）故障诊断1）针对桑塔纳2000车型，首先要释放燃油系统压力。
2）就车检测，打开点火开关但不起动发动机，打开油箱仔细听有无油泵运转的声音，如果听不到燃油泵运转声音，可以用手检查进油软管有无压力，如果压力偏高，则一般是油压调节器不良，如果燃油泵都无上述现象则应检查燃油泵控制路线。
3）检查燃油泵熔断器是否正常。
如果熔断器不正常，应更换燃油泵熔断器。
4）如果燃油泵熔断器工作正常，从继电器板上拔下燃油泵继电器。
连接上燃油泵各个节点，如果燃油泵运转，检查燃油泵控制电路。
5）如果燃油泵不运转，拔下燃油泵的插头用专用仪器进行检查，如果仪器指示灯正常的闪亮，检查燃油泵到插头的连接，必要时更换燃油泵。

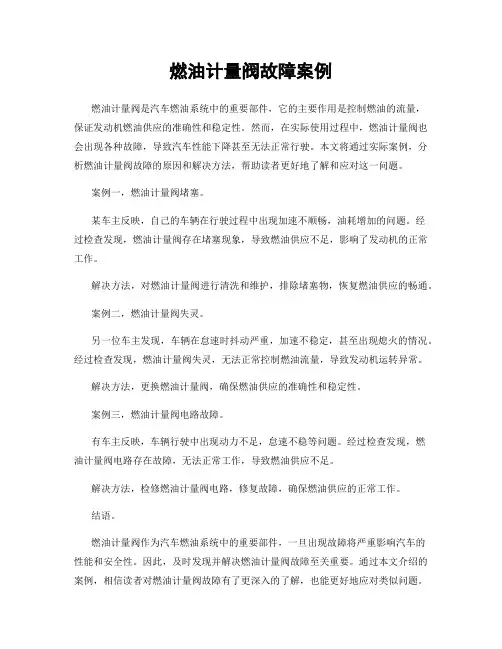

燃油计量阀故障案例燃油计量阀是汽车燃油系统中的重要部件，它的主要作用是控制燃油的流量，保证发动机燃油供应的准确性和稳定性。
然而，在实际使用过程中，燃油计量阀也会出现各种故障，导致汽车性能下降甚至无法正常行驶。
本文将通过实际案例，分析燃油计量阀故障的原因和解决方法，帮助读者更好地了解和应对这一问题。
案例一，燃油计量阀堵塞。
某车主反映，自己的车辆在行驶过程中出现加速不顺畅，油耗增加的问题。
经过检查发现，燃油计量阀存在堵塞现象，导致燃油供应不足，影响了发动机的正常工作。
解决方法，对燃油计量阀进行清洗和维护，排除堵塞物，恢复燃油供应的畅通。
案例二，燃油计量阀失灵。
另一位车主发现，车辆在怠速时抖动严重，加速不稳定，甚至出现熄火的情况。
经过检查发现，燃油计量阀失灵，无法正常控制燃油流量，导致发动机运转异常。
解决方法，更换燃油计量阀，确保燃油供应的准确性和稳定性。
案例三，燃油计量阀电路故障。
有车主反映，车辆行驶中出现动力不足，怠速不稳等问题。
经过检查发现，燃油计量阀电路存在故障，无法正常工作，导致燃油供应不足。
解决方法，检修燃油计量阀电路，修复故障，确保燃油供应的正常工作。
结语。
燃油计量阀作为汽车燃油系统中的重要部件，一旦出现故障将严重影响汽车的性能和安全性。
因此，及时发现并解决燃油计量阀故障至关重要。
通过本文介绍的案例，相信读者对燃油计量阀故障有了更深入的了解，也能更好地应对类似问题。
总之，定期检查和维护燃油计量阀，及时发现并解决故障，是保证汽车正常运行的重要措施。
希望本文对您有所帮助，谢谢阅读。
汽车排放控制系统的原理和检修方法一、汽车排放控制系统的原理汽车排放控制系统主要由以下几个部分组成：1、燃油蒸发控制系统（EVAP）燃油蒸发控制系统的主要作用是防止燃油箱内的燃油蒸气逸入大气中。
燃油箱内的燃油蒸气通过活性炭罐被吸附，当发动机运行时，进气歧管内的真空度将活性炭罐内的燃油蒸气吸入发动机燃烧。
2、废气再循环系统（EGR）废气再循环系统将一部分废气引入进气歧管，与新鲜空气混合后进入气缸参与燃烧。
这降低了燃烧室内的最高温度，从而减少氮氧化物（NOx）的生成。
3、三元催化转化器（TWC）三元催化转化器是汽车排放控制系统中最重要的部件之一。
它能够同时将尾气中的一氧化碳（CO）、碳氢化合物（HC）和氮氧化物（NOx）转化为无害物质，如二氧化碳（CO₂）、氮气（N₂）和水（H₂O）。
4、氧传感器氧传感器用于监测排气中的氧含量，并将信号反馈给发动机控制单元（ECU）。
ECU 根据氧传感器的信号调整燃油喷射量，以确保燃油燃烧充分，减少有害气体排放。
5、二次空气喷射系统二次空气喷射系统将新鲜空气引入排气歧管，促进废气中的一氧化碳和碳氢化合物进一步氧化，降低尾气排放。
二、汽车排放控制系统的检修方法1、外观检查首先，对排放控制系统的各个部件进行外观检查，查看是否有明显的损坏、泄漏、连接松动等情况。
例如，检查燃油管路是否有渗漏，EGR 阀和管路是否堵塞，氧传感器插头是否松动等。
2、故障码读取使用汽车故障诊断仪读取发动机控制单元中存储的故障码。
故障码可以提供有关排放控制系统故障的重要线索，帮助确定故障的大致范围。
3、数据流分析通过故障诊断仪读取排放控制系统相关的数据流，如氧传感器信号、EGR 阀开度、燃油修正值等。
对比正常数据，分析是否存在异常。
4、部件测试（1）燃油蒸发控制系统可以使用专用的烟雾测试仪检查燃油蒸发系统是否存在泄漏。
同时，检查活性炭罐是否堵塞，电磁阀工作是否正常。
（2）废气再循环系统检查 EGR 阀是否能够正常开启和关闭，可以通过真空驱动或电子控制的方式进行测试。
汽车燃油系统常见故障诊断与维修汽车燃油系统是保证发动机正常运行和提供足够动力的重要组成部分。
然而，由于各种原因，燃油系统可能会发生故障。
本文将介绍一些常见的汽车燃油系统故障诊断和维修方法，帮助车主解决燃油系统问题。
1. 燃油泵故障问题描述：汽车启动困难，或者在行驶中出现发动机失火症状。
汽车启动困难，或者在行驶中出现发动机失火症状。
可能原因：燃油泵损坏或堵塞。
燃油泵损坏或堵塞。
解决方法：- 检查燃油泵电路和继电器是否正常。
- 测试燃油泵工作压力是否达到要求。
- 如果燃油泵损坏，需更换新的燃油泵。
2. 燃油喷射器故障问题描述：发动机怠速不稳，动力不足，燃油消耗增加。
发动机怠速不稳，动力不足，燃油消耗增加。
可能原因：燃油喷射器堵塞或损坏。
燃油喷射器堵塞或损坏。
解决方法：- 清洁或更换堵塞的燃油喷射器。
- 检查燃油喷射器喷射量和喷射角度是否正常。
- 如果燃油喷射器无法修复，需更换新的燃油喷射器。
3. 燃油滤清器故障问题描述：发动机动力不足，怠速不稳，甚至无法启动。
发动机动力不足，怠速不稳，甚至无法启动。
可能原因：燃油滤清器堵塞。
燃油滤清器堵塞。
解决方法：- 检查燃油滤清器是否堵塞。
- 清洁或更换堵塞的燃油滤清器。
- 定期更换燃油滤清器，以防止堵塞引起的问题。
4. 燃油蒸发控制系统故障问题描述：发动机启动困难，废气排放超标。
发动机启动困难，废气排放超标。
可能原因：燃油蒸发控制系统失效。
燃油蒸发控制系统失效。
解决方法：- 检查燃油蒸发控制系统的各个部件是否正常。
- 修复或更换故障的燃油蒸发控制系统部件。
- 遵守维护手册中的保养建议，定期检查燃油蒸发控制系统。
5. 燃油泄漏问题描述：汽车燃油泄漏或散发异常气味。
汽车燃油泄漏或散发异常气味。
可能原因：燃油管路破裂或接口松动。
燃油管路破裂或接口松动。
解决方法：- 检查燃油管路是否有破裂或接口松动的情况。
- 及时修复损坏的燃油管路或固定松动的接口。
- 避免在热引擎附近进行加油操作，以减少燃油泄漏的风险。
