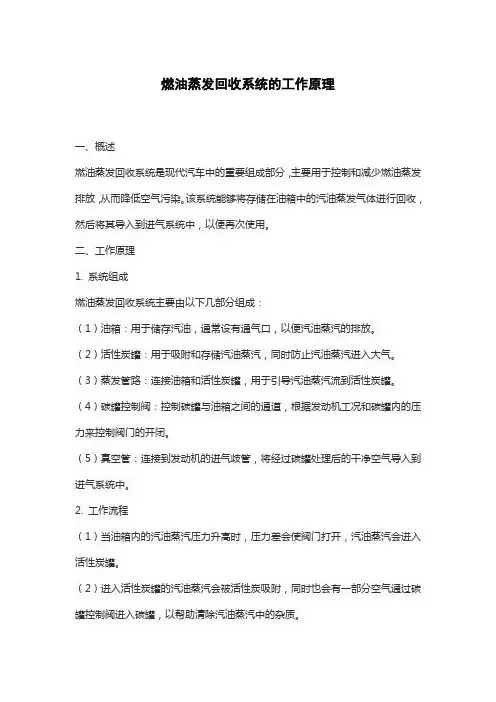

燃油蒸发回收系统的工作原理一、概述燃油蒸发回收系统是现代汽车中的重要组成部分，主要用于控制和减少燃油蒸发排放，从而降低空气污染。
该系统能够将存储在油箱中的汽油蒸发气体进行回收，然后将其导入到进气系统中，以便再次使用。
二、工作原理1. 系统组成燃油蒸发回收系统主要由以下几部分组成：（1）油箱：用于储存汽油，通常设有通气口，以便汽油蒸汽的排放。
（2）活性炭罐：用于吸附和存储汽油蒸汽，同时防止汽油蒸汽进入大气。
（3）蒸发管路：连接油箱和活性炭罐，用于引导汽油蒸汽流到活性炭罐。
（4）碳罐控制阀：控制碳罐与油箱之间的通道，根据发动机工况和碳罐内的压力来控制阀门的开闭。
（5）真空管：连接到发动机的进气歧管，将经过碳罐处理后的干净空气导入到进气系统中。
2. 工作流程（1）当油箱内的汽油蒸汽压力升高时，压力差会使阀门打开，汽油蒸汽会进入活性炭罐。
（2）进入活性炭罐的汽油蒸汽会被活性炭吸附，同时也会有一部分空气通过碳罐控制阀进入碳罐，以帮助清除汽油蒸汽中的杂质。
（3）当活性炭罐内的压力降低时，碳罐控制阀会关闭，阻止汽油蒸汽和空气进入碳罐。
同时，真空管会将经过碳罐处理后的干净空气导入到进气系统中，供发动机使用。
（4）在发动机工作时，进气歧管会产生一定的真空度，这将帮助将经过碳罐处理的干净空气导入到进气系统中。
这种设计有助于提高燃油的经济性和环保性。
三、系统控制策略燃油蒸发回收系统的控制策略主要基于发动机的工作状态和碳罐内的压力来实现。
以下是常见的控制策略：1. 当发动机处于启动或低速运转时，碳罐控制阀通常关闭，以避免因发动机吸力过大导致碳罐内的压力过低。
此时，油箱内的汽油蒸汽主要通过通气口排出。
2. 当发动机处于高速运转时，进气歧管产生的真空度增加，这会吸引经过碳罐处理的干净空气进入进气系统中。
此时，碳罐控制阀可能会打开，以允许汽油蒸汽进入碳罐并被吸附。
3. 当碳罐内的压力过高时，系统会通过通气口或碳罐控制阀释放压力，以保持系统的正常运作。
汽车排放控制系统的原理和检修方法一、汽车排放控制系统的原理汽车排放控制系统主要由以下几个部分组成：1、燃油蒸发控制系统（EVAP）燃油蒸发控制系统的主要作用是防止燃油箱内的燃油蒸气逸入大气中。
燃油箱内的燃油蒸气通过活性炭罐被吸附，当发动机运行时，进气歧管内的真空度将活性炭罐内的燃油蒸气吸入发动机燃烧。
2、废气再循环系统（EGR）废气再循环系统将一部分废气引入进气歧管，与新鲜空气混合后进入气缸参与燃烧。
这降低了燃烧室内的最高温度，从而减少氮氧化物（NOx）的生成。
3、三元催化转化器（TWC）三元催化转化器是汽车排放控制系统中最重要的部件之一。
它能够同时将尾气中的一氧化碳（CO）、碳氢化合物（HC）和氮氧化物（NOx）转化为无害物质，如二氧化碳（CO₂）、氮气（N₂）和水（H₂O）。
4、氧传感器氧传感器用于监测排气中的氧含量，并将信号反馈给发动机控制单元（ECU）。
ECU 根据氧传感器的信号调整燃油喷射量，以确保燃油燃烧充分，减少有害气体排放。
5、二次空气喷射系统二次空气喷射系统将新鲜空气引入排气歧管，促进废气中的一氧化碳和碳氢化合物进一步氧化，降低尾气排放。
二、汽车排放控制系统的检修方法1、外观检查首先，对排放控制系统的各个部件进行外观检查，查看是否有明显的损坏、泄漏、连接松动等情况。
例如，检查燃油管路是否有渗漏，EGR 阀和管路是否堵塞，氧传感器插头是否松动等。
2、故障码读取使用汽车故障诊断仪读取发动机控制单元中存储的故障码。
故障码可以提供有关排放控制系统故障的重要线索，帮助确定故障的大致范围。
3、数据流分析通过故障诊断仪读取排放控制系统相关的数据流，如氧传感器信号、EGR 阀开度、燃油修正值等。
对比正常数据，分析是否存在异常。
4、部件测试（1）燃油蒸发控制系统可以使用专用的烟雾测试仪检查燃油蒸发系统是否存在泄漏。
同时，检查活性炭罐是否堵塞，电磁阀工作是否正常。
（2）废气再循环系统检查 EGR 阀是否能够正常开启和关闭，可以通过真空驱动或电子控制的方式进行测试。
车辆燃油蒸发系统故障的排查与处理技巧车辆燃油蒸发系统是保证发动机燃油能够有效储存和供应的重要系统。
然而，由于种种原因，燃油蒸发系统可能会出现故障，导致燃油泄露或蒸发不足，影响车辆性能和环保要求。
为了确保车辆的正常运行和环境保护，本文将介绍车辆燃油蒸发系统故障的排查与处理技巧。
一、检查故障码当车辆燃油蒸发系统出现故障时，车辆的电脑会存储相关的故障码。
通过读取故障码，可以帮助诊断问题所在。
在排查燃油蒸发系统故障时，首先需要通过车载诊断工具来获取故障码，并根据故障码的描述来判断具体的问题。
二、检查燃油蒸发控制阀燃油蒸发系统中的关键组成部分包括蒸发控制阀，它负责控制汽车燃油箱中的蒸发气体和燃油的循环。
一旦蒸发控制阀出现故障，可能导致燃油泄露或者蒸发不足。
因此，在排查燃油蒸发系统故障时，需要检查蒸发控制阀的工作情况。
可以通过拆卸蒸发控制阀进行目测，确保其没有堵塞或损坏。
三、检查燃油供应系统燃油供应系统中的燃油泵和燃油过滤器对于燃油蒸发系统的正常工作至关重要。
如果燃油泵出现故障或燃油过滤器受到污染，可能导致燃油供应不稳定，从而影响燃油蒸发系统的正常运行。
因此，在排查燃油蒸发系统故障时，需要检查燃油供应系统的工作情况，包括检查燃油泵的工作压力和燃油过滤器的清洁度。
四、检查排气管路和储气罐排气管路和储气罐是燃油蒸发系统中的另外两个关键组成部分。
排气管路负责将燃油蒸发气体排放到大气中，而储气罐则用于储存燃油蒸发气体。
如果排气管路出现漏气或储气罐有损坏，可能导致气体泄露或蒸发不足。
因此，在排查燃油蒸发系统故障时，需要检查排气管路的密封情况和储气罐的完整性。
五、清理系统和更换零件如果在排查过程中发现蒸发控制阀、燃油泵、燃油过滤器、排气管路或储气罐存在故障或损坏，就需要进行相应的清理或更换零件。
清理系统可以包括清洁蒸发控制阀、燃油泵和燃油过滤器，以确保它们的正常工作。
若零件无法修复，则需更换为新的零件，以保证燃油蒸发系统的正常运行。
核心提示：1．电子燃油蒸发排放控制原理炭罐通气量电子控制系统的组成与控制原理如图12-8所示。
EUC根据有关传感器的信号判断发动机工况与状态，并输出相应的控制脉冲，通过控制炭罐通气电磁阀的开关占空比来调节炭罐通气阀1．电子燃油蒸发排放控制原理炭罐通气量电子控制系统的组成与控制原理如图12-8所示。
EUC根据有关传感器的信号判断发动机工况与状态，并输出相应的控制脉冲，通过控制炭罐通气电磁阀的开关占空比来调节炭罐通气阀的开度，使流经炭罐进入进气管的空气流量适应发动机工况、状态变化的需要。
炭罐通气电子控制系统具体的控制过程如下：(1)发动机转速变化时的炭罐通气量控制ECU根据发动机转速传感器获得发动机转速信号。
当发动机在高转速时，ECU输出控制脉冲使炭罐通气阀开度加大，以增加炭罐通气量，使炭罐中的燃油蒸气能及时净化掉。
当发动机不工作（无转速信号）时，ECU使炭罐通气阀关闭，炭罐无空气流通。
(2)发动机负荷变化时的炭罐通气量控制ECU根据进气管压力（或空气流量）传感器获得发动机负荷信号。
当发动机负荷大时，ECU输出控制脉冲使炭罐通气阀开度加大，用较大的通气量将炭罐中的燃油蒸气及时净化掉。
当发动机处于怠速工况（节气门位置传感器提供发动机怠速信号）时，ECU输出的控制脉冲使炭罐通气量减少，以免造成混合气过稀而使发动机怠速不稳。
(3)发动机温度低时的炭罐通气量控制ECU根据冷却液温度传感器获得发动机温度信号。
当发动机温度低于60℃时，炭罐通气阀完全关闭，使炭罐无空气流通，以避免影响发动机的工作。
(4)空燃比反馈炭罐通气量控制ECU根据氧传感器信号判断混合气空燃比状态。
当氧传感器输出混合气过浓或过稀的电信号时，ECU输出控制脉冲，及时调整炭罐通气阀的开度，以避免混合气过浓或过稀。
2．燃油蒸发排放控制系统结构典型的电子控制燃油蒸发排放控制系统如图12-9所示。
(1)炭罐。
