机电安装常用支吊架的选配要点一、支吊架材料的选用1 支吊架锚栓的选用根据《混凝土结构后锚固技术规程》JGJ145-2013技术规程表4.1.1-2中锚栓用于非结构构件连接时的使用范围，机电支吊架的膨胀型机械锚栓类型应采用扭矩控制式锚栓，不能采用位移控制式锚栓；2 型钢的选用根据选用支吊架大小选用相应的国标角钢和槽钢，常用国标角钢和槽钢允许的偏差见下表（选用GB/T 706-2008）：二、支吊架的选型及间距要求：1 桥架支架：1.1桥架支吊架常用类型：图1、图2、图4适用于依梁安装或沿顶安装桥架图3适用于沿侧墙安装桥架多根桥架可参考图1、图2、图4形式，根据计算选型特殊类型支吊架可参考图集《04D701-3电缆桥架安装图集》1.2桥架支架间距：①水平安装的支架间距宜为1．5m～3．0m，垂直安装的支架间距不应大于2m;②采用金属吊架固定时，圆钢直径不得小于8mm，并应有防晃支架，在分支处或端部0．3m～0．5m处应有固定支架。
2 风管支架2.1风管支吊架的常用类型水平风管吊架大样（图1）水平风管防晃支架大样（图2）2.2风管支架间距①风管水平安装，直径或长边尺寸小于等于400mm ，间距不应大于4m ；大于400mm ，不应大于3m ；②风管垂直安装，间距不应大于4m ，单根直管至少应有2个固定点； ③支、吊架不宜设置在风口、阀门。
检查门及自控机构处，离风口或插接管的距离不宜小于200mm ；④当水平悬吊的主、干风管长度超过20m 时，应设置防止摆动的固定点，每个系统不应少于1个； 3 给排水及喷淋管道支架3.1给排水及喷淋管道支吊架常用类型水平单管道支架（图1：DN15〜DN40钢管）水平单管道支架（图2：固定支架DN15〜DN80钢管）水平单管道支架（图3：喷淋系统防晃支架DN25〜DN80钢管）水平单管道支架（图4：DN100〜DN300钢管）水平单管道支架（图5：DN350 以上钢管）多根管道可参考图4、图5形式，根据图集《03S402室内管道支架与吊架图集》计算选型； 3.2给排水管道支架间距钢管管道支架的最大间距塑料管及复合管管道支架的最大间距排水塑料管道支吊架最大间距3.3消防喷淋管道间距①管道支架或吊架之间的距离不应大于表5．1．8的规定②管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm；③配水支管上每一直管段、相邻两喷头之间的管段设置的吊架均不宜少于1个，吊架的间距不宜大于3.6m；④当管道的公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应少于1个，且防晃支架的间距不宜大于15m；当管道改变方向时，应增设防晃支架；4 采暖管道支架4.1采暖管道支吊架常用类型保温单管道滑动支架（图1）保温单管道固定支架（图2）多根管道可参考图1、图2形式，根据图集《03S402室内管道支架与吊架图集》计算选型； 4.2采暖管道支吊架间距三、支吊架施工质量管控要点：1 支吊架制作完成后，应用钢砂、砂布进行除锈，并应清除表面污物，再进行刷漆处理；2 支吊架型钢宜采用机械切割，切割边缘应进行打磨防锈处理；3支吊架应采用机械开孔，严禁氧气乙炔焰或电焊割孔，孔径为螺栓直径+2mm；4 锚栓锚固深度满足要求，不得偏斜；5 膨胀螺栓规格、型号、抗拉、抗剪强度应满足管道、设备负荷要求，膨胀螺栓个数经计算选择。
桥架的选用及支吊架制作安装桥架安装工程涵盖四栋单体楼内干线、动力、照明及弱电自控桥架，桥架种类多，穿越建筑结构沉降缝、墙体部位多，与各专业交错处较多，是本工程的难点之一。
从桥架的选择及对应支吊架的制作安装两方面，对类似厂房的电气桥架的选用及安装进行介绍。
首先是桥架的选择：1)钢制托盘、梯式桥架厚度符合表1规定：表1 托盘、梯式桥架设计厚度2）不同的区域，选择不同的桥架形式：进户干线及竖井内桥架宜采用梯架；吊顶内及无吊顶区域宜采用有孔托盘式带盖桥架；竖向桥架为托盘式或槽式桥架时应加电缆固定支架；消防部分使用的桥架需经防火处理的槽式桥架，需满足耐火时限。
3）工业厂房一般预留较多，故在选择桥架时需预留足够的空间，一次放线容量不应大于桥架容量的60%；变、配电室电缆较大，为满足电缆弯曲半径需求，桥架宜采用厚度大于等于150mm；当桥架宽度大于300时，可采用桥架两侧增加加强护板的方式来防止桥架的变形。
4）不同功能的线缆分架敷设：插座、照明、动力线缆宜分架敷设，但插座、照明桥架需与动力桥架连通；不同功能桥架在安装时宜分层共架敷设，两桥架间间距不宜小于150mm。
5）厂房配电盘柜在非洁净区宜采用明装，故考虑美观性，各配电盘柜均需通过桥架接通，明漏部分需加盖桥架盖板。
6）桥架穿越楼板、彩板、壁板处均需加装套管，采用防火泥、发泡剂、堵板等进行密封处理。
其次是桥架支吊架的制作及安装：1)根据桥架安装的位置及桥架的规格，支吊架宜采用固定支架、托架、通丝吊架相结合的方式；见表2，及图1~7。
表2：桥架支、吊架安装方式及材料选用表桥架宽度d100mm≦d≦300mm 300mm<d≦600mm d＞600mm桥架安装位置位于综合管线最上层，梁下敷设位于综合管线下层，沿走廊墙面敷设位于综合管线下层，机房内敷设位于综合管线最上层，梁下敷设位于综合管线下层，机房内敷设位于综合管线最上层，梁下水平敷设位于竖井，垂直敷设支、吊架安装形式角钢门型支架（图1），通丝吊架（图2）斜角型角钢托架（图3）或L型槽钢托架（图5），通丝吊架（图2）槽钢门型支架（图4），槽钢L型支架（图5），通丝吊架（图2）角钢门型支架（图1），通丝吊架（图2）槽钢门型支架（图4），通丝吊架（图2）槽钢门型支架（图4）或I型托架（图6）槽钢支架（图7）支、吊架安装形式角钢支架每6~8米一付，依梁安装；通角钢托架每6~8米一付，依梁安装；通丝吊架2米每付，沿顶安角钢支架每6~8米一付，依梁安装；通丝吊架2米每付，沿顶安角钢支架每6~8米一付，依梁安装；通丝吊架1.8米每付，沿顶安角钢支架每6~8米一付，依梁安装；通丝吊架1.8米每付，沿顶安装槽钢支架每2米一付，沿梁、柱敷设沿墙垂直安装，每2米一付丝吊架2米每付，沿顶安装装装装型钢型号∠40*4∠40*4或[50*37*4.5∠40*4或[50*37*4.5∠50*5或[50*37*4.5[63*40*4.8[63*40*4.8或[100*48*5.3[63*40*4.8或[100*48*5.3吊架形式吊杆8# 8# 8# 10# 10#/ / 横担∠40*4 ∠40*4 ∠40*4 ∠50*5 ∠50*52) 支架制作：依据支、吊架的选材要求进行支架下料，长度合适；横担宽度L 为：桥架宽度d≦300mm，L=d+100mm;桥架宽度d≥400mm,L=d+150mm，切口处无卷边、毛刺；焊接牢固，无扭曲变形，焊缝饱满，不得出现裂缝、咬口、气孔、凹陷等现象。

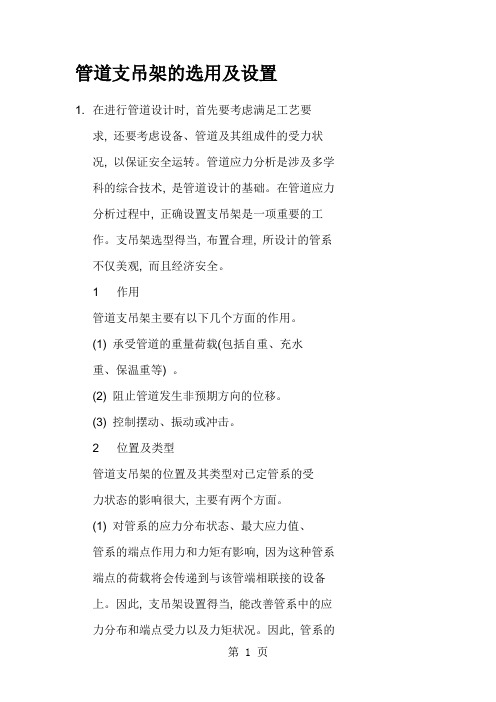

管道支吊架的选用及设置1. 在进行管道设计时, 首先要考虑满足工艺要求, 还要考虑设备、管道及其组成件的受力状况, 以保证安全运转。
管道应力分析是涉及多学科的综合技术, 是管道设计的基础。
在管道应力分析过程中, 正确设置支吊架是一项重要的工作。
支吊架选型得当, 布置合理, 所设计的管系不仅美观, 而且经济安全。
1 作用管道支吊架主要有以下几个方面的作用。
(1) 承受管道的重量荷载(包括自重、充水重、保温重等) 。
(2) 阻止管道发生非预期方向的位移。
(3) 控制摆动、振动或冲击。
2 位置及类型管道支吊架的位置及其类型对已定管系的受力状态的影响很大, 主要有两个方面。
(1) 对管系的应力分布状态、最大应力值、管系的端点作用力和力矩有影响, 因为这种管系端点的荷载将会传递到与该管端相联接的设备上。
因此, 支吊架设置得当, 能改善管系中的应力分布和端点受力以及力矩状况。
因此, 管系的柔性不但受到管系形状的影响, 也受到所选定支吊架位置和类型的影响。
(2) 支吊架的设置非常灵活, 可变化的范围较大。
支吊架的位置、数量和形式选择往往因人而异。
对同一个管系存在着多种支吊架设置方案, 不同的设置形式将反映出不同的应力分布, 应力值及端点受力。
因此, 在进行管道设计时, 为使管系具有足够的柔性, 除了应注意管系走向和形状外, 支架位置和型式也是相当重要的。
211 间距支吊架间距尤其是水平管道的承重支吊架间距不得超过管道的允许跨距, 以控制其挠度不超限。
一般连续敷设的管道允许跨距应按三跨连续梁承受均布荷载时的刚度条件计算, 按强度条件校验, 取刚度条件决定的跨距和强度条件决定的跨距中两者的小值。
212 柔性尽量利用管道的自支承作用, 少设置或不设置支架。
要利用管系的自然补偿能力合理分配支吊架点和选择支吊架类型。
213 位移有管托的管道纵向位移不得超过管托的长度; 管托长度应留足余量, 并排敷设的管道横向位移不得影响相邻管道。
电缆桥架标准 JB-T10216-2000作者：admin 发表时间：2008-1-21 16:05:18 阅读：次1 范围本标准规定了电控配电用电缆桥架的定义、型号代号、要求、试验方法、检验规则、标志、运输和储存等。
本标准适用于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 12-1988 半圆头方颈螺栓GB/T 93-1987 弹簧垫圈GB/T 97.1-1985 垫圈GB/T 700-1988 碳素结构钢GB/T 1408.1-1999 固体绝缘材料电气强度试验方法工频下的试验(eqvIEC60243-1:1988)GB/T 1410-1989 固体绝缘材料体积电阻率和表面电阻率试验方法(eqvIEC93:1980)GB/T 1720-1993 漆膜附着力测定法GB/T 1764-1989 漆膜厚度测定法GB/T 2423.4-1993 电工电子产品基本环境试验规程试验 Db: 交变温热试验方法(eqvIEC68-2-30:1980)GB/T 2423.17-1993电工电子产品基本环境试验规程试验 Ka: 盐雾试验方法(eqvIEC68-2-11:1981)GB/T 2423.46-1997电工电子产品环境试验第2部分: 试验方法试验Ef: 撞击摆锤(idt IEC68-2-62:1991)GB/T 2575-1989 玻璃纤维增强塑料耐水性试验方法GB/T 3857-1987 玻璃纤维增强热固性塑料耐化学药品性能试验方法GB/T 3880-1997 铝及铝合金轧制板材GB/T 4208-1993 外壳防护等级(IP代码) (eqvIEC 529:1989)GB/T 4956-1985 磁性金属机体上非磁性覆盖层厚度测量磁性方法 (eqvISO 2178:1982)GB/T 5270-1985 金属机体上的金属覆盖层(电沉积层和化学沉积层)附着强度试验方法(eqv ISO2819:1980)GB/T 5780-1986 六角头螺栓C级GB/T 6170-1986 六角螺母A级和B级GB/T 6892-1986 工业用铝及铝合金热挤压型材GB/T 7251.1-1997 低压成套开关设备和控制设备第一部分: 型式试验和部分型式试验成套设备(idt IEC439-1:1992)GB/T 8013-1987 铝及铝合金阳极氧化阳极氧化膜的总规范 (idt ISO7599:1983)GB/T 8624-1997 建筑材料燃烧性能分级方法GB/T 9978-1988 建筑构件耐火试验方法 (eqv ISO834:1975)GB/T 10580-1989 固体绝缘材料在试验前和试验时采用的标准条件 (eqv ISO212:1971)GB/T 11253-1989 碳素钢和低合金结构钢冷轧薄钢板及钢带GB/T 13384-1992 机电产品包装通用技术条件GB/T 15568-1995 通用型片状模塑料 (SMC)JB/T 6743-1993 户内户外钢制电缆桥架防腐环境技术要求 3 定义、型号代号3．1 定义本标准采用下列定义。
地上
单个消防、喷淋、桥架、冷凝管用4#镀锌角钢
单个消防、喷淋DN150及以上用5#镀锌角钢
管线密集的时候考虑80mm的槽钢，其余用50mm镀锌角钢
DN100及以上的空调水管考虑80mm的槽钢（包含冷供和冷回同一支架的情况下）DN100以下的空调水管考虑40mm的镀锌角钢（包含冷供和冷回同一支架的情况下）风管截面宽度为800及以上的时候考虑80mm的槽钢，其余用50mm镀锌角钢
地下
单个消防、喷淋、桥架、冷凝管用4#镀锌角钢
单个消防、喷淋DN150及以上用5#镀锌角钢
大量管线的时候考虑120mm的槽钢, 其余位置用50mm镀锌角钢
风管截面宽度为800及以上的时候考虑80mm的槽钢，其余用50mm镀锌角钢
母线与水管最好保证300mm的距离。
电缆桥架的选用与计算方法电缆桥架能够分为电力电缆桥架、控制电缆桥架以及弱电网络通信电缆桥架等。
近年来高层建筑发展比较快，桥架安装的工程量大且施工工艺比较复杂，其安装质量对区域内的用电有着直接的影响。
在设计选型过程中，应根据各个系统线缆的类型、数量，合理选定适用的电缆桥架。
一、电缆桥架如何选用？１、结构类型选择电缆桥架结构类型的混乱会带来工作现场散热、机械防护方面的问题。
故在设计阶段应根据工程环境特征和技术要求，合理选择电缆桥架的结构特征，并在平面图和材料表中清晰地表达。
２、材质选择电缆桥架按照材料可划分为复合型、钢制和铝合金几种。
复合型电缆桥架质量轻、耐水性和耐腐蚀性好。
铝合金电缆桥架结构轻便，外形尺寸、荷载特性均与钢质桥架基本相近，但价格较高。
３、表面防腐层类别选择类别主要有热浸锌、镀锌镍、冷镀锌、粉末静电喷涂等方式。
热浸锌和镀锌镍适用于室外重腐蚀环境，造价高；冷镀锌适用于室外轻腐蚀环境，静电喷涂适用于室内常温干燥环境，价格一般。
４、防火等级选择电缆桥架在有防火要求的区段内，可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施。
５、电缆桥架填充率的选择电缆梯架、托盘宽度和高度的选择应符合填充率的要求，电缆的梯架和托盘内的填充率在一般情况下，电力电缆可取40%～50%，控制电缆可取50%～70%，且宜预留10%～25%工程发展余量。
６、电缆桥架载荷等级的选择在选择电缆桥架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载。
各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。
７、电缆桥架的规格尺寸选择电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40%；控制电缆不应大于50%。
８、根据电缆弯曲半径选择电缆桥架在选择电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆最小允许弯曲半径。
