剪切和挤压的实用计算剪切和挤压是物理学中涉及材料力学行为的重要概念，广泛应用于工程设计、建筑结构、材料研究等领域。
在实际计算过程中，我们常常需要计算材料的剪切和挤压行为，以便更好地理解和预测材料在受力情况下的行为。
本文将介绍剪切和挤压的基本概念，并给出一些实用计算方法。
1.剪切：剪切是指在两个相对运动的平行平面之间的相对滑动，它是由垂直于平行平面的力引起的。
剪切力是使剪切发生的原因，剪切应力是由剪切力引起的应力。
剪切应力的计算公式为：τ=F/A其中，τ是剪切应力，F是作用在平行面上的剪切力，A是剪切应力作用的面积。
剪切应变的计算公式为：γ=Δx/h其中，γ是剪切应变，Δx是平行面滑动的位移，h是剪切应变的高度。
2.挤压：挤压是指在一个封闭容器中向内施加的力，使材料在容器内受到压缩。
挤压力是导致挤压发生的原因，挤压应力是由挤压力引起的应力。
挤压应力的计算公式为：σ=F/A其中，σ是挤压应力，F是作用在挤压面上的挤压力，A是挤压应力作用的面积。
挤压应变的计算公式为：ε=ΔL/L其中，ε是挤压应变，ΔL是受挤压材料的长度变化，L是原始长度。
3.实用计算：在实际计算中，我们往往需要确定材料的剪切和挤压强度，以及材料的最大变形能力。
剪切强度的计算方法：根据材料的剪切应力，选择适当的试验方法来测量剪切强度。
常用的试验方法有剪切强度试验和拉伸试验。
挤压强度的计算方法：根据材料的挤压应力，选择适当的试验方法来测量挤压强度。
常用的试验方法有挤压试验和压缩试验。
变形能力的计算方法：根据材料的剪切应变和挤压应变，通过试验测量材料的最大变形能力。
常用的试验方法有拉伸试验、压缩试验和剪切试验。
在计算过程中，需要考虑材料的应变硬化和弹塑性行为，并结合材料力学理论进行计算。
总结：剪切和挤压的实用计算是工程设计和材料研究中的重要环节。
通过计算剪切应力、剪切应变、挤压应力和挤压应变，可以更好地了解材料在受力情况下的行为，并为工程设计和材料选择提供依据。
第三章剪切与挤压§3-1基本概念1、在轴、键、轮传动机构中，键埋入轴、轮的深度相等，三者的许用挤压应力为：[σbs1]，[σbs2]，[σbs3]，三者之间应该有怎样的合理关系？2、在平板与螺栓之间加一垫片，可以提高的强度。
A：螺栓拉伸；B：螺栓挤压；C：螺栓的剪切；D：平板的挤压；3、在钢板、铆钉的连接接头中，有几种可能的破坏形式？4、“剪断钢板时，所用外力使钢板产生的应力大于材料的屈服极限。
”此说法对吗？5、判断剪切面和挤压面时应注意：剪切面是构件两部分发生的平面；挤压面是构件表面。
6、螺钉受力如图，其剪切面面积为，挤压面的面积为。
§3-2计算1、 P＝100KN，螺栓的直径为D＝30毫米，许用剪应力为[τ]＝60MPａ，校核螺栓的强度。
如果强度不够，设计螺栓的直径。
2、钢板厚ｔ＝10毫米，剪切极限应力为τ0＝300MPａ，欲冲出直径为D＝25毫米的孔，求冲力P＝？3、在厚ｔ＝10毫米的钢板上冲出如图所示的孔，钢板的剪切极限应力为τ0＝300MPａ，求冲力P＝？4、凸缘联轴器传递的力偶矩为M=200Ｎｍ，四只螺栓的直径为ｄ＝10毫米，对称地分布在D＝80毫米的圆周上，螺栓的许用剪应力为[τ]＝60MPａ，校核螺栓强度。
5、夹剪夹住直径为ｄ＝3毫米的铅丝，铅丝的剪切极限应力为：τ0＝100MPa，求力P＝？6、冲床的最大冲力为P＝400KN，冲头材料的许用应力为[σ]＝440MPａ，钢板的剪切极限应力为τ0＝360MPａ。
求在最大冲力的作用下圆孔的最小直径和钢板的最大厚度。
7、用二个铆钉将140×140×12的等边角钢铆接在墙上构成支托，P＝3KN，铆钉的直径为D＝21毫米。
求铆钉内的剪应力τ与挤压应力σｂｓ。
1.8、轴的直径为ｄ＝80毫米，用键连接。
键的尺寸为：宽ｂ＝24毫米，高ｈ＝14毫米，许用剪应力为[τ]＝40MPａ，许用挤压应力为[σbs]＝90MPａ。

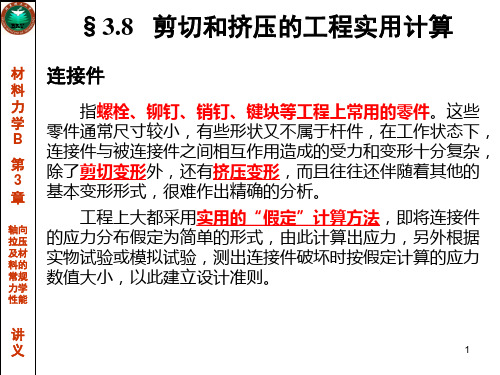

第3章 剪切和挤压的实用计算剪切的概念在工程实际中，经常遇到剪切问题。
剪切变形的主要受力特点是构件受到与其轴线相垂直的大小相等、方向相反、作用线相距很近的一对外力的作用(图3-1a)，构件的变形主要表现为沿着与外力作用线平行的剪切面(n m -面)发生相对错动(图3-1b)。
图3-1工程中的一些联接件，如键、销钉、螺栓及铆钉等，都是主要承受剪切作用的构件。
构件剪切面上的内力可用截面法求得。
将构件沿剪切面n m -假想地截开，保留一部分考虑其平衡。
例如，由左部分的平衡，可知剪切面上必有与外力平行且与横截面相切的内力Q F (图3-1c)的作用。
Q F 称为剪力，根据平衡方程∑=0Y ，可求得F F Q =。
剪切破坏时，构件将沿剪切面(如图3-la 所示的n m -面)被剪断。
只有一个剪切面的情况，称为单剪切。
图3-1a 所示情况即为单剪切。
受剪构件除了承受剪切外，往往同时伴随着挤压、弯曲和拉伸等作用。
在图3-1中没有完全给出构件所受的外力和剪切面上的全部内力，而只是给出了主要的受力和内力。
实际受力和变形比较复杂，因而对这类构件的工作应力进行理论上的精确分析是困难的。
工程中对这类构件的强度计算，一般采用在试验和经验基础上建立起来的比较简便的计算方法，称为剪切的实用计算或工程计算。
剪切和挤压的强度计算3.2.1 剪切强度计算剪切试验试件的受力情况应模拟零件的实际工作情况进行。
图3-2a 为一种剪切试验装置的简图，试件的受力情况如图3-2b 所示，这是模拟某种销钉联接的工作情形。
当载荷F 增大至破坏载荷b F 时，试件在剪切面m m -及n n -处被剪断。
这种具有两个剪切面的情况，称为双剪切。
由图3-2c 可求得剪切面上的剪力为 2F F Q =图3-2由于受剪构件的变形及受力比较复杂，剪切面上的应力分布规律很难用理论方法确定，因而工程上一般采用实用计算方法来计算受剪构件的应力。
在这种计算方法中，假设应力在剪切面内是均匀分布的。
课堂教学实施方案第次课授课时间：教学时间分配：复习旧课分钟讲授新课 80 分钟教学方法简介导入、启发分析、重点介绍、归纳小结、多媒体课题：第二节剪切和挤压教学目标：掌握连接件的剪切与挤压的概念；会判断连接件的受剪面与受挤面。
会计算剪切和挤压强度；剪切和挤压在生产实践中的应用。
教学重点：剪切与挤压的概念；判断剪切面和挤压面；剪切挤压强度的计算。
教学难点：剪切挤压强度的计算。
教学方法：教师重点讲解与学生自学相结合；理论和实践相结合；预习和复习相结合讲授法教学内容及步骤：〈引入新课〉由简单的介绍引入〈讲授新课〉§3-2 剪切与挤压1.工程实例（1）螺栓连接（2）铆钉连接（3）键块联接（4）销轴联接2.剪切受力特点以铆钉为例构件受两组大小相等、方向相反、作用线相互很近的平行力系作用.3.剪切变形特点构件沿两组平行力系的交界面发生相对错动.4.连接处破坏三种形式:（1）剪切破坏沿铆钉的剪切面剪断，如沿n-n面剪断.（2）挤压破坏铆钉与钢板在相互接触面上因挤压而使溃压连接松动，发生破坏.（3）拉伸破坏钢板在受铆钉孔削弱的截面处，应力增大，易在连接处拉断.二、剪切的应力分析1.内力计算由Fx=0 得F Q=F剪力式中，FQ-2.切应力τ = F Q/A式中，F Q - 剪力A-剪切面的面积3.强度条件τmax=F Q/A≤ [τ]τmax—破坏时的抗剪强度极限[τ] —为材料的许用切应力[τ]= τb/nτ b——最大抗剪强度极限n—安全因数三、挤压的应力分析螺栓与钢板相互接触的侧面上,发生的彼此间的局部承压现象,称为挤压.在接触面上的压力,称为挤压力,并记为F1.挤压力F J = F2.挤压破坏的两种形式（1）螺栓压扁（2）钢板在孔缘压成椭圆3.挤压应力σJ = F J/A JσJ-挤压应力；F J-挤压力A J-挤压面的面积4.强度条件σJmax = F J/A J ≤［σJ］σJmax-最大挤压应力；F J-挤压力；A J-挤压面的面积[σJ]-许用挤压应力挤压面的面积计算（1）当接触面为圆柱面时, 挤压面积A J为实际接触面在直径平面上的投影面积A J= L · d（2）当接触面为平面时(以平键为例）,A J 为实际接触面面积.AJ = h ·l / 2平键受剪面平键切应力平键挤压应力键:连接轴和轴上的传动件（如齿轮、皮带轮等）,使轴和传动件不发生相对转动，以传递扭矩。
3-2 剪切与挤压教学目标：1、理解剪切与挤压受力特点、变形特点；2、掌握剪切与挤压的强度条件应用。
教学重点和难点1、剪切与挤压实际计算。
教学课时 4课时教学方法多媒体教学引导法归纳法理论与生活中模型联系法教学设计(一)新课引入复习：作业分析，提出作业中从在的问题和解决办法。
同时复习，拉伸和压缩是时的变形特点以及内力和应力的求解方法。
（二）、讲授新课§3-2 剪切与挤压一、剪切1．剪切的概念举例：剪切钢板；在钢板上冲圆孔；两块钢板用铆钉相连接；两块钢板用焊缝相连接。
（1）受力特点：作用于构件两侧面上外力的合力等值、反向、作用线相距很近。
（2）变形特点：截面沿着力的作用方向相对错动。
这种变形称为剪切2．剪切内力、应力平行于截面的内力称为剪力或切力。
截面法：切、取、代、平。
单位面积上所受到的剪力称为剪应力。
工程实际近似认为：剪应力均布。
单位: 兆帕（MPa ）3．剪切强度: 0=∑y F 0P Q Q P-==F Q Aτ = [τ] max F QA τ =≤校核强度；设计截面；确定许可载荷。
二、挤压1、挤压概念:互相压紧而产生局部变形的现象称为挤压。
(局部性）2、挤压应力:压面上单位面积所受到的挤压力称为挤压应力。
工程实际近似认为：挤压应力均布。
式中 ---挤压面积，曲面取直径投影面积。
3、强度条件:可解决校核强度；设计截面；确定许可载荷。
（三）教学反思：1、剪切面与挤压面的位置与形状不是很清爽；2、计算时单位容易出错，必须统一单位。
jyjy jyF A σ=jy A max jyjy jy jy FA σσ⎡⎤=≤⎣⎦。
第3章 剪切和挤压的实用计算3.1 剪切的概念在工程实际中，经常遇到剪切问题。
剪切变形的主要受力特点是构件受到与其轴线相垂直的大小相等、方向相反、作用线相距很近的一对外力的作用(图3-1a)，构件的变形主要表现为沿着与外力作用线平行的剪切面(n m -面)发生相对错动(图3-1b)。
图3-1工程中的一些联接件，如键、销钉、螺栓及铆钉等，都是主要承受剪切作用的构件。
构件剪切面上的内力可用截面法求得。
将构件沿剪切面n m -假想地截开，保留一部分考虑其平衡。
例如，由左部分的平衡，可知剪切面上必有与外力平行且与横截面相切的内力Q F (图3-1c)的作用。
Q F 称为剪力，根据平衡方程∑=0Y ，可求得F F Q =。
剪切破坏时，构件将沿剪切面(如图3-la 所示的n m -面)被剪断。
只有一个剪切面的情况，称为单剪切。
图3-1a 所示情况即为单剪切。
受剪构件除了承受剪切外，往往同时伴随着挤压、弯曲和拉伸等作用。
在图3-1中没有完全给出构件所受的外力和剪切面上的全部内力，而只是给出了主要的受力和内力。
实际受力和变形比较复杂，因而对这类构件的工作应力进行理论上的精确分析是困难的。
工程中对这类构件的强度计算，一般采用在试验和经验基础上建立起来的比较简便的计算方法，称为剪切的实用计算或工程计算。
3.2 剪切和挤压的强度计算3.2.1 剪切强度计算剪切试验试件的受力情况应模拟零件的实际工作情况进行。
图3-2a 为一种剪切试验装置的简图，试件的受力情况如图3-2b 所示，这是模拟某种销钉联接的工作情形。
当载荷F 增大至破坏载荷b F 时，试件在剪切面m m -及n n -处被剪断。
这种具有两个剪切面的情况，称为双剪切。
由图3-2c 可求得剪切面上的剪力为2F F Q =图3-2由于受剪构件的变形及受力比较复杂，剪切面上的应力分布规律很难用理论方法确定，因而工程上一般采用实用计算方法来计算受剪构件的应力。
在这种计算方法中，假设应力在剪切面内是均匀分布的。
剪切和挤压实用计算剪切和挤压是材料力学中常见的载荷形式，广泛应用于工程实践中。
剪切是指在材料中施加垂直于表面的切力，而挤压是指在材料中施加平行于表面的压力。
在工程设计和材料选择过程中，必须对剪切和挤压的载荷进行合理的计算，以确保结构和材料的安全性和可靠性。
本文将介绍剪切和挤压的实用计算方法，并提供一些实际应用案例，以帮助读者更好地理解和应用这些计算方法。
一、剪切的实用计算1.剪切力的计算剪切力是指作用在材料上的垂直于断面的力，可通过以下公式进行计算：剪切力=剪切应力×断面积其中，剪切应力是材料上的剪切应力，可以通过以下公式进行计算：剪切应力=剪切力/断面积2.剪切应力的计算剪切应力是剪切力对应的应力，即单位面积上的剪切力。
对于不同的材料，剪切应力的计算方法略有不同。
对于均匀材料，可以使用以下公式计算剪切应力：剪切应力=剪切力/断面积对于层合材料，由于材料的不同层之间可能存在剪切位移，剪切应力的计算较为复杂。
通常使用剪切力与剪切位移之间的关系来计算剪切应力。
3.剪切应变的计算剪切应变是指材料在受到剪切应力作用时产生的变形。
剪切应变的计算可以使用以下公式：剪切应变=切变角/材料长度其中，切变角可以通过材料变形前后标记点的位移计算得到。
二、挤压的实用计算1.挤压压力的计算挤压压力是指作用在材料上的平行于表面的压力，可以通过以下公式进行计算：挤压压力=挤压应力×断面积其中，挤压应力是指单位面积上的挤压力，可以通过以下公式进行计算：挤压应力=挤压压力/断面积2.挤压应力的计算挤压应力是指挤压压力对应的应力，即单位面积上的挤压力。
对于不同的材料，挤压应力的计算方法略有不同。
对于均匀材料，可以使用以下公式计算挤压应力：挤压应力=挤压压力/断面积对于复杂的材料结构，可以将材料分解为多个小单元，分别计算其挤压应力，再根据应力平衡原理计算整个结构的挤压应力。
3.挤压应变的计算挤压应变是指材料在受到挤压应力作用时产生的变形。
第3章剪切和挤压的实用计算仅供学习与交流，如有侵权请联系网站删除 谢谢- 64 -第3章 剪切和挤压的实用计算3.1 剪切的概念在工程实际中，经常遇到剪切问题。
剪切变形的主要受力特点是构件受到与其轴线相垂直的大小相等、方向相反、作用线相距很近的一对外力的作用(图3-1a)，构件的变形主要表现为沿着与外力作用线平行的剪切面(n m -面)发生相对错动(图3-1b)。
图3-1工程中的一些联接件，如键、销钉、螺栓及铆钉等，都是主要承受剪切作用的构件。
构件剪切面上的内力可用截面法求得。
将构件沿剪切面n m -假想地截开，保留一部分考虑其平衡。
例如，由左部分的平衡，可知剪切面上必有与外力平行且与横截面相切的内力Q F (图3-1c)的作用。
Q F 称为剪力，根据平衡方程∑=0Y ，可求得F F Q =。
剪切破坏时，构件将沿剪切面(如图3-la 所示的n m -面)被剪断。
只有一个剪切面的情况，称为单剪切。
图3-1a 所示情况即为单剪切。
受剪构件除了承受剪切外，往往同时伴随着挤压、弯曲和拉伸等作用。
在图3-1中没有完全给出构件所受的外力和剪切面上的全部内力，而只是给出了主要的受力和内力。
实际受力和变形比较复杂，因而对这类构件的工作应力进行理论上的精确分析是困难的。
工程中对这类构件的强度计算，一般采用在试验和经验基础上建立起来的比较简便的计算方法，称为剪切的实用计算或工程计算。
3.2 剪切和挤压的强度计算仅供学习与交流，如有侵权请联系网站删除 谢谢- 65 -3.2.1 剪切强度计算剪切试验试件的受力情况应模拟零件的实际工作情况进行。
图3-2a 为一种剪切试验装置的简图，试件的受力情况如图3-2b 所示，这是模拟某种销钉联接的工作情形。
当载荷F 增大至破坏载荷b F 时，试件在剪切面m m -及n n -处被剪断。
这种具有两个剪切面的情况，称为双剪切。
由图3-2c 可求得剪切面上的剪力为2FF Q =图3-2由于受剪构件的变形及受力比较复杂，剪切面上的应力分布规律很难用理论方法确定，因而工程上一般采用实用计算方法来计算受剪构件的应力。
在这种计算方法中，假设应力在剪切面内是均匀分布的。
若以A 表示销钉横截面面积，则应力为A F Q=τ (3-1)仅供学习与交流，如有侵权请联系网站删除 谢谢- 66 -τ与剪切面相切故为切应力。
以上计算是以假设“切应力在剪切面上均匀分布”为基础的，实际上它只是剪切面内的一个“平均切应力”，所以也称为名义切应力。
当F 达到b F 时的切应力称剪切极限应力，记为b τ。
对于上述剪切试验，剪切极限应力为AF b b 2=τ 将b τ除以安全系数n ，即得到许用切应力[]nb ττ= 这样，剪切计算的强度条件可表示为[]ττ≤=A F Q(3-2)3.2.2 挤压强度计算一般情况下，联接件在承受剪切作用的同时，在联接件与被联接件之间传递压力的接触面上还发生局部受压的现象，称为挤压。
例如，图3-2b 给出了销钉承受挤压力作用的情况，挤压力以bs F 表示。
当挤压力超过一定限度时，联接件或被联接件在挤压面附近产生明显的塑性变形，称为挤压破坏。
在有些情况下，构件在剪切破坏之前可能首先发生挤压破坏，所以需要建立挤压强度条件。
图3-2a 中销钉与被联接件的实际挤压面为半个圆柱面，其上的挤压应力也不是均匀分布的，销钉与被联接件的挤压应力的分布情况在弹性范围内如图3-3a 所示。
仅供学习与交流，如有侵权请联系网站删除 谢谢- 67 -图3-3与上面解决抗剪强度的计算方法类同，按构件的名义挤压应力建立挤压强度条件[]bs bsbs bs A F σσ≤= (3-3) 式中bs A 为挤压面积，等于实际挤压面的投影面(直径平面)的面积，见图3-3b 。
bs σ为挤压应力，[]bs σ为许用挤压应力。
由图3-2b 可见，在销钉中部n m -段，挤压力bs F 等于F ，挤压面积bs A 等于td 2；在销钉端部两段，挤压力均为2F，挤压面积为td 。
许用应力值通常可根据材料、联接方式和载荷情况等实际工作条件在有关设计规范中查得。
一般地，许用切应力[]τ要比同样材料的许用拉应力[]σ小，而许用挤压应力则比[]σ大。
对于塑性材料 []()[]στ8.0~6.0=[]()[]σσ5.2~5.1=bs对于脆性材料 []()[]στ0.1~8.0=[]()[]σσ5.1~9.0=bs仅供学习与交流，如有侵权请联系网站删除 谢谢- 68 -本章所讨论的剪切与挤压的实用计算与其它章节的一般分析方法不同。
由于剪切和挤压问题的复杂性，很难得出与实际情况相符的理论分析结果，所以工程中主要是采用以实验为基础而建立起来的实用计算方法。
例3-1 图3-4中，已知钢板厚度mm 10=t ，其剪切极限应力MPa 300=b τ。
若用冲床将钢板冲出直径mm 25=d 的孔，问需要多大的冲剪力F ?图3-4解 剪切面就是钢板内被冲头冲出的圆柱体的侧面，如图3-4b 所示。
其面积为22mm 785mm 1025=⨯⨯π=π=dt A冲孔所需的冲力应为kN 236N 103001078566=⨯⨯⨯=τ≥-b A F例3-2 图3-5a 表示齿轮用平键与轴联接(图中只画出了轴与键，没有画齿轮)。
已知轴的直径mm 70=d ，键的尺寸为mm 1001220⨯⨯=⨯⨯l h b ，传仅供学习与交流，如有侵权请联系网站删除 谢谢- 69 - 递的扭转力偶矩m kN 2⋅=e T ，键的许用应力[]MPa 60=τ，[]MPa 100=σbs 。
试校核键的强度。
图3-5解 首先校核键的剪切强度。
将键沿n n -截面假想地分成两部分，并把n n -截面以下部分和轴作为一个整体来考虑(图3-5b)。
因为假设在n n -截面上的切应力均匀分布，故n n -截面上剪力Q F 为ττbl A F Q ==对轴心取矩，由平衡条件∑=0o M ，得e Q T d bl d F ==22τ 故[]ττ<=⨯⨯⨯⨯⨯==-MPa 6.28Pa 1090100201022293bld T e ， 可见该键满足剪切强度条件。
其次校核键的挤压强度。
考虑键在n n -截面以上部分的平衡(图3-5c)，在n n -截面上的剪力为τbl F Q =，右侧面上的挤压力为bs bs bs bs l h A F σσ2==仅供学习与交流，如有侵权请联系网站删除 谢谢- 70 -由水平方向的平衡条件得bs Q F F = 或 bs l h bl στ2= 由此求得[]bs bs h b σ<=⨯⨯=τ=σMPa 3.95MPa 126.282022 故平键也符合挤压强度要求。
例3-3 电瓶车挂钩用插销联接，如图3-6a 所示。
已知mm 8=t ，插销材料的许用切应力[]MPa 30=τ，许用挤压应力[]MPa 100=bs σ，牵引力kN 15=F 。
试选定插销的直径d 。
图3-6解 插销的受力情况如图3—6b ，可以求得kN 5.7kN 2152===F F Q 先按抗剪强度条件进行设计仅供学习与交流，如有侵权请联系网站删除 谢谢- 71 -[]2426m 105.2m 10307500-⨯=⨯=τ≥QF A即242m 105.24-⨯≥πd mm 8.17m 0178.0=≥d再用挤压强度条件进行校核[]bs 63MPa 7.52Pa 108.178210152σσ<=⨯⨯⨯⨯===-td F A F bs bs bs 所以挤压强度条件也是足够的。
查机械设计手册，最后采用mm 20=d 的标准圆柱销钉。
例3-4 图3-7a 所示拉杆，用四个直径相同的铆钉固定在另一个板上，拉杆和铆钉的材料相同，试校核铆钉和拉杆的强度。
已知kN 80=F ，mm 80=b ，mm 10=t ，mm 16=d ，[]MPa 100=τ，[]MPa 300=bs σ，[]MPa 150=σ。
图3-7仅供学习与交流，如有侵权请联系网站删除 谢谢- 72 -解 根据受力分析，此结构有三种破坏可能，即铆钉被剪断或产生挤压破坏，或拉杆被拉断。
(1)铆钉的抗剪强度计算当各铆钉的材料和直径均相同，且外力作用线通过铆钉组剪切面的形心时，可以假设各铆钉剪切面上的剪力相同。
所以，对于图3-7a 所示铆钉组，各铆钉剪切面上的剪力均为kN 20kN 4804===F F Q 相应的切应力为[]τ<=⨯⨯π⨯==τ-MPa 5.99101641020623Pa A F Q(2)铆钉的挤压强度计算四个铆钉受挤压力为F ，每个铆钉所受到的挤压力bs F 为kN 204==F F bs 由于挤压面为半圆柱面，则挤压面积应为其投影面积，即td A bs =故挤压应力为[]bs bs bs bs A F σσ<=⨯⨯⨯==-MPa 125Pa 101610102063(3)拉杆的强度计算其危险面为1-1截面，所受到的拉力为F ，危险截面面积为()t d b A -=1，故最大拉应力为()[]σσ<=⨯⨯-⨯==-MPa 125Pa 101016801080631A F 根据以上强度计算，铆钉和拉杆均满足强度要求。
习 题3-1 试校核图示联接销钉的抗剪强度。
已知kN 100=F ，销钉直径mm 30=d ，材料的许用切应力[]MPa 60=τ。
若强度不够，应改用多大直径的销钉？题3-1图3-2 在厚度mm 5=t 的钢板上，冲出一个形状如图所示的孔，钢板剪切极限应力MPa 3000=τ，求冲床所需的冲力F 。
题 3-2图 题3-3图3-3 冲床的最大冲力为kN 400，被剪钢板的剪切极限应力MPa 3600=τ，冲头材料的[]MPa 440=σ ，试求在最大冲力下所能冲剪的圆孔的最小直径min d 和板的最大厚度max t 。
3-4 销钉式安全联轴器所传递的扭矩需小于300m N ⋅，否则销钉应被剪断，使轴停止工作，试设计销钉直径d 。
已知轴的直径mm 30=D ，销钉的剪切极限应力MPa 3600=τ。
题 3-4图3-5 图示轴的直径mm 80=d ，键的尺寸mm 24=b ，mm 14=h 。
键的许用切应力[]MPa 40=τ，许用挤压应力[]MPa 90=σbs 。
若由轴通过键所传递的扭转力偶矩m kN 2.3⋅=e T ，试求所需键的长度l 。
题3-5图 题3-6图3-6 木榫接头如图所示。
mm 120==b a ，mm 350=h ，mm 45=c kN 40=F 。
试求接头的剪切和挤压应力。
3-7 图示凸缘联轴节传递的扭矩m kN 3⋅=e T 。
四个直径mm 12=d 的螺栓均匀地分布在mm 150=D 的圆周上。
材料的许用切应力[]MPa 90=τ，试校核螺栓的抗剪强度。
