电气设备的外壳防护等级是怎样标志的

室外电气设备的防护等级
室外电气设备的防护等级一般采用IP（Ingress Protection）等
级标识，由两个数字组成。

第一个数字表示对固体物品（如灰尘）的防护等级，第二个数字表示对液体（如水）的防护等级。

以下是常见的室外电气设备防护等级：
- IP65：对固体物品和水喷射有较好的防护，适用于一般户外
环境。

- IP66：对固体物品和大量水喷射有较好的防护，适用于恶劣
户外环境。

- IP67：对固体物品和暂时性的浸入水中有较好的防护，适用
于需要防水操作的户外设备。

- IP68：对固体物品和连续浸入水中有较好的防护，适用于长
时间浸泡在水中的户外设备。

需要注意的是，室外电气设备的防护等级应根据具体的使用环境和需求来确定，需遵循相关的标准和规范。

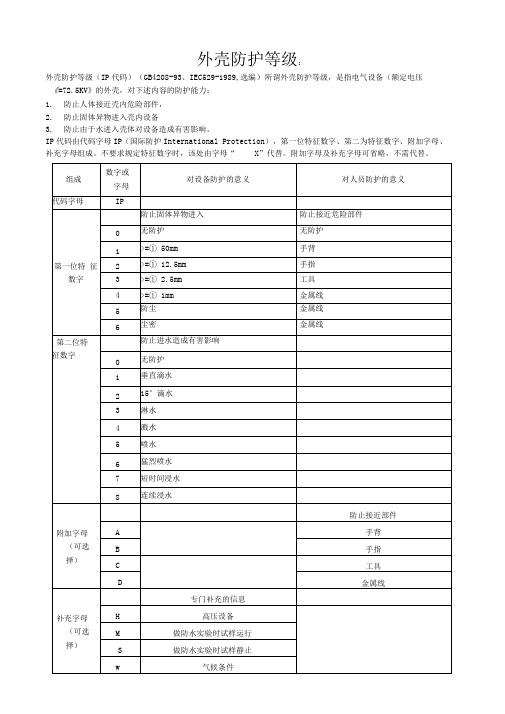

外壳防护等级：外壳防护等级（IP代码）（GB4208-93、IEC529-1989,选编）所谓外壳防护等级，是指电气设备（额定电压《=72.5KV》的外壳，对下述内容的防护能力：1.防止人体接近壳内危险部件，2.防止固体异物进入壳内设备3.防止由于水进入壳体对设备造成有害影响。

IP代码由代码字母IP（国际防护International Protection），第一位特征数字、第二为特征数字、附加字母、补充字母组成。

不要求规定特征数字时，该处由字母“X”代替。

附加字母及补充字母可省略，不需代替。

1.防爆电气设备的类别，级别与温度组别 1.1,爆炸性气体环境危险区域的划分 0区：连续出现或长期出现爆炸性气体混合物的环境。

1区：在正常运行时可能出现爆炸性气体混合物的环境。

2区：在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸 性气体混合物的环境。

0区一般只存在于密封的容器，贮罐等内部气体空间，在实际设计过程中 1区也很少存在，大多数情况属于2区。

1.2，防爆电器设备分为二类： I 类煤矿井下用电气设备II 类 除矿井以外的场合使用的电气设备1.3,11类电气设备，按其适用于爆炸性气体混合物最大试验安全间隙或最小点燃电流比， 分 为IIA ，IIB ，IIC 三类；并按其最高表面温度分为 T1-T6六组。

1.4, 爆炸性气体混合物按引燃温度分组，见表 1 o1.5, 爆炸性气体混合物，按其最大试验安全间隙（ MESG ）或最小点燃电流比（MICR ）分 级，见表2 o2.1, 隔爆型电气设备具有能承受内部爆炸性气体混合物的爆炸压力，并阻止内部的爆炸向外壳周围爆炸性混合物 传播的电气设备外壳的电气设备，其标志为“ d ”。

2.2, 增安型电气设备在正常运行条件下不会产生电弧，火花或可能点燃爆炸性混合物的高温，结构上采取措施提 高安全裕度，以避免在正常和认可的过载条件下出现电弧，火花或高湿电气设备，其标志为 a »e o表12.名词述语表23.防爆原理电气设备引爆可燃性气体混合物有两方面原因：一个是电气设备产生的火花，电弧，另一个是电气设备表面（即与可燃性气体混合物相接触的表面）发热。

电气防护等级说明（按照EN60529/IEC529）防护等级IP54，IP为标记字母，数字5为第一标记数字，4为第二标记数字。

第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级第一个数字无防护1防护50mm直径和更大的固体外来体探测器，球体直径为50mm，不应完全进入2防护12.5mm直径和更大的固体外来体探测器，球体直径为12.5mm，不应完全进入3防护2.5mm直径和更大的固体外来体探测器，球体直径为2.5mm，不应完全进入4防护1.0mm直径和更大的固体外来体探测器，球体直径为1.0mm，不应完全进入5防护灰尘不可能完全阻止灰尘进入，但灰尘进入的数量不会对设备造成伤害6灰尘封闭柜体内在20毫巴的低压时不应进入灰尘注：探测器的直径不应穿过柜体的孔第二个数字无防护1水滴防护垂直落下的水滴不应引起损害2柜体倾斜15度时，防护水滴柜体向任何一侧倾斜15度角时，垂直落下的水滴不应引起损害3防护溅出的水以60度角从垂直线两侧溅出的水不应引起损害4防护喷水从每个方向对准柜体的喷水都不应引起损害5防护射水从每个方向对准柜体的射水都不应引起损害6防护强射水从每个方向对准柜体的强射水都不应引起损害7防护短时浸水柜体在标准压力下短时浸入水中时，不应有能引起损害的水量浸入8防护长期浸水可以在特定的条件下浸入水中，不应有能引起损害的水量浸IP防护等级IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。

将灯具依其防尘防湿气之特性加以分级。

这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二所示：表一：第一个标示特性号码（数字）所指的防护程度0 没有防护对外界的人或物无特殊防护。

电气设备防爆等级和防护等级防爆:在危险区域使用电气设备的等级。

防护:防水防尘第,(,(,条爆炸性气体混合物应按引燃温度分组，并应符合表,(,(,的规定。

一、防爆:仪表的防爆标志 Ex(ia)?C T6 的含义 :标志内容符号含义防爆声明 Ex 符合某种防爆标准，如我国的国家标准防爆方式 ia 采用 ia 级本质安全防爆方法，可安装在 0 区气体类别 ?C 被答应涉及?C 类爆炸性气体温度组别 T6 仪表表面温度不超过 85?I.E.C.: 国际电工技术委员会(Internaional Electrotechnical Commission) N.E.C.: 美国电气规程(National Electrical Code, U.S.A.))2、电气元件防爆分类 1、一般保护 EN50.0142、浸油保护 0 EN50.0153、充压保护设施 p EN50.0164、加充粉末 q EN50.0175、阻燃壳体 d EN50.0186、提高安全系数 e EN50.0197、本安保护 i EN50.01208、气密保护 h 未统一9、压力花保护 n 未统一10、非凡措施 s 未统一二、仪表壳体防护等级的划分作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。

IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。

例如:本安型仪表测量电路板不应从其壳体中取出，否则会违反IP40所提出的最低要求。

保护等级由两位数字组成，在其前加上IP字样。

GB4942.1-85《电机外壳防护分级》;IEC34-5第一种防护:防止人体触及或接近壳内带电部分和触及壳内转动部件(光滑的旋转轴和类似部件除外)，以及防止固体异物进入电机。

第二种防护:防止由于电机进水而引起的有害影响。

代号IP xx，含义见下表。

第一位表征数字第一位表征数字防护等级简述含义0 无防护电机无专门防护1 防护大于50mm固体电机能防止大面积的人体(如手)偶然或意外地触及或接近壳内带电或转动部件(但不能防止故意接触)能防止直径大于50mm的固体异物进入壳体 2 防护大于12mm固体电机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件能防止直径大于12mm的固体异物进入壳体 3 防护大于2.5mm固体电机能防止直径大于2.5mm的工具或导线触及或接近壳内带电或转动部件能防止直径大于2.5mm的固体异物进入壳体 4 防护大于1mm固体电机能防止直径或厚度大于1mm的导线或片条触及或接近壳内带电或转动部件能防止直径大于1mm的固体异物进入壳体 5 防尘电机能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行第二位表征数字第二位表征数字防护等级简述含义0 无防护电机无专门防护1 防滴电机垂直滴水应无有害影响2 15?防滴电机当电机从正常位置向任何方向倾斜15?以内任一角度时，垂直滴水应无有害影响3 防淋水电机与垂直线成60?角范围内的淋水无有害影响4 防溅水电机承受任何方向的溅水无有害影响5 防**电机承受任何方向的**无有害影响6 防海浪电机承受猛烈的海浪冲击或强烈**时，电机的进水量应不达到有害的程度 7 防浸水电机当电机浸如规定压力的水中经规定的时间后，电机的进水量应不达到有害的程度 8 潜水电机电机在制造厂规定的条件下能长期潜水。

电气设备防爆等级和防护等级防爆:在危险区域使用电气设备的等级。

防护:防水防尘第,(,(,条爆炸性气体混合物应按引燃温度分组，并应符合表,(,(,的规定。

一、防爆:仪表的防爆标志 Ex(ia)?C T6 的含义 :标志内容符号含义防爆声明 Ex 符合某种防爆标准，如我国的国家标准防爆方式 ia 采用 ia 级本质安全防爆方法，可安装在 0 区气体类别 ?C 被答应涉及?C 类爆炸性气体温度组别 T6 仪表表面温度不超过 85?I.E.C.: 国际电工技术委员会(Internaional Electrotechnical Commission) N.E.C.: 美国电气规程(National Electrical Code, U.S.A.))2、电气元件防爆分类 1、一般保护 EN50.0142、浸油保护 0 EN50.0153、充压保护设施 p EN50.0164、加充粉末 q EN50.0175、阻燃壳体 d EN50.0186、提高安全系数 e EN50.0197、本安保护 i EN50.01208、气密保护 h 未统一9、压力花保护 n 未统一10、非凡措施 s 未统一二、仪表壳体防护等级的划分作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。

IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。

例如:本安型仪表测量电路板不应从其壳体中取出，否则会违反IP40所提出的最低要求。

保护等级由两位数字组成，在其前加上IP字样。

GB4942.1-85《电机外壳防护分级》;IEC34-5第一种防护:防止人体触及或接近壳内带电部分和触及壳内转动部件(光滑的旋转轴和类似部件除外)，以及防止固体异物进入电机。

第二种防护:防止由于电机进水而引起的有害影响。

代号IP xx，含义见下表。

第一位表征数字第一位表征数字防护等级简述含义0 无防护电机无专门防护1 防护大于50mm固体电机能防止大面积的人体(如手)偶然或意外地触及或接近壳内带电或转动部件(但不能防止故意接触)能防止直径大于50mm的固体异物进入壳体 2 防护大于12mm固体电机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件能防止直径大于12mm的固体异物进入壳体 3 防护大于2.5mm固体电机能防止直径大于2.5mm的工具或导线触及或接近壳内带电或转动部件能防止直径大于2.5mm的固体异物进入壳体 4 防护大于1mm固体电机能防止直径或厚度大于1mm的导线或片条触及或接近壳内带电或转动部件能防止直径大于1mm的固体异物进入壳体 5 防尘电机能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行第二位表征数字第二位表征数字防护等级简述含义0 无防护电机无专门防护1 防滴电机垂直滴水应无有害影响2 15?防滴电机当电机从正常位置向任何方向倾斜15?以内任一角度时，垂直滴水应无有害影响3 防淋水电机与垂直线成60?角范围内的淋水无有害影响4 防溅水电机承受任何方向的溅水无有害影响5 防**电机承受任何方向的**无有害影响6 防海浪电机承受猛烈的海浪冲击或强烈**时，电机的进水量应不达到有害的程度 7 防浸水电机当电机浸如规定压力的水中经规定的时间后，电机的进水量应不达到有害的程度 8 潜水电机电机在制造厂规定的条件下能长期潜水。

用电设备安全技术要求按照触电防护方式，电气设备分为以下5类(1)、0类。

这种设备仅仅依靠基本绝缘来防止触电。

0类设备外壳上和内部的不带电导体上都没有接地端子。

(2)、01类。

这种设备也是依靠基本绝缘来防止触电的，但是，这种设备的金属外壳上装有接地(零)、的端子，不提供带有保护芯线的电源线。

(3)、I类。

这种设备除依靠基本绝缘外，还有一个附加的安全措施。

I类设备外壳上没有接地端子，但内部有接地端子，自设备内引出带有保护插头的电源线。

(4)、I类。

这种设备具有双重绝缘和加强绝缘的安全防护措施。

(5)、Ⅱ类。

这种设备依靠超低安全电压供电以防止触电。

手持电动工具没有0类和0I类产品，市售产品基本上都是Ⅱ类设备。

移动式电气设备大部分是I类产品。

2.电气设备外壳防护电动机、低压电器的外壳防护包括两种；第一种是对固体异物进人内部以及对人体触及内部带电部分或运动部分的防护；第二种是对水进人内部的防护。

外壳防护等级按如下方法标志：第一位数字表示第一种防护型式的等级；第二位数字表示第二种防护型式的等级。

仅考虑一种防护时，另一位数字用“×”代替。

如勿需特别说明，附加字母可以省略。

例如，IP54为防尘、防溅型电气设备，IP65为尘密、防喷水型电气设备。

3．电动机电动机把电能转变为机械能，分为直流电动机和交流电动机。

交流电动机又分为同步电动机和异步电动机(即感应电动机)、，而异步电动机又分绕线型电动机和笼型电动机。

电动机是工业企业最常用的用电设备。

作为动力机，电动机具有结构简单、操作方便、效率高等优点。

生产企业中电动机消耗的电能占总能源耗量的50％以上。

电动机的电压、电流、频率、温升等运行参数应符合要求，电压波动不得超过-5％～+10％、电压不平衡不得超过5％，电流不平衡不得超过10％。

任何情况下，电动机的绝缘电阻不得低于每伏工作电压1000Ω。

电动机必须装设短路保护和接地故障保护，并根据需要装设过载保护、断相保护和低电压保护。

电器的绝缘等级和防护等级电器的绝缘等级和防护等级一、1、电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。

有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。

所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。

2、表：绝缘材料的绝缘等级允许极限温度绝缘材料按耐热能力分为Y、A、E、B、F、H、C 7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。

所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。

根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。

如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。

所以电机在运行中，温度是寿命的主要因素之一。

二、IP防护等级IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。

将灯具依其防尘防湿气之特性加以分级。

这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。

表一：第一个标示特性号码（数字）所指的防护程度[-S第一个标示数字防护等级定义0 没有防护对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。

防止较大尺寸（直径大于50mm）的外物侵入。

2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。

电气设备外壳防护等级
参照国标GB 4208-84
电机和低压电器的防护包括两种防护，第一种防护是对固体异物进入内部以及对人体触及内部带电部分或运动部分的防护；第二种防护是对水进入内部的防护。

外壳防护等级按如下方法标志：
其中，第一位数字表示第一种防护形式等级；第二位数字表示第二种防护形式等级，仅考虑一种防护时，另一位数字用“X”代替。

前附加字母是电机产品的附加字母，W表示气候防护式电机、R表示管道通风式电机；后附加字母也是电机产品的附加字母、S表示在静止状态下进行第二种防护形式试验的电机、M 表示在运转状态下进行第二种防护形式试验的电机。

如不需特别说明，附加字母可以省略。

第一种防护分为7级，各级防护性能见表1。

第二种防护分为9级，各级防护性能见表2。

的试指插入时，不能通过护板。

②不包括泄水孔，泄水孔不应低于第②级的规定。

例如，IP54为防尘、防溅型电气设备，IP65为尘密、防喷水型电气设备。

外壳防护等级详细介绍嘿，咱今儿就来好好唠唠外壳防护等级这档子事儿！你说这外壳防护等级啊，就好比是给咱宝贝电器设备穿上的一层超级铠甲！它可重要着呢，就像咱人出门得根据天气穿合适的衣服一样。

你想想看，要是这防护等级不够，那设备就跟光膀子在风雨里跑没啥两样。

水啊、尘啊、各种小杂物就都能往里钻，那设备还不得生病啊！这就好像你家电视没个好的保护罩，哪天不小心溅上点水，哎呀，那不就完蛋啦！咱这外壳防护等级一般用 IP 后面跟俩数字来表示。

这俩数字可都有讲究呢！前面那个数字就像是防水的卫士，数字越大，防水能力越强。

后面那个数字呢，就负责管那些灰尘啥的，也是数字越大，防尘效果越好。

比如说 IP54，这前面的 5 就表示能防一些水溅啦，后面的 4 呢就表示能挡挡一般的灰尘。

那要是 IP68 呢，嘿，那可就厉害啦！能在水里泡着都没事，灰尘啥的更是小意思啦！这就好比是不同级别的盾牌，有的能挡挡小石子，有的连大炮弹都不怕！你说神奇不神奇？咱家里那些电器啊，可都得根据它们的使用环境选好合适的防护等级。

你总不能把一个只能防防小水滴的设备扔到水里去吧，那不是找罪受嘛！再给你打个比方，就像你去爬山，你得穿登山鞋吧，你总不能穿着拖鞋就去啦。

这外壳防护等级也是一样的道理，得合适才行！而且啊，这不同的行业对防护等级的要求也不一样呢。

像那些在户外工作的设备，那肯定得要高等级的防护啦，不然风里来雨里去的，还不得早早报废呀！咱平时买东西的时候可得注意了，别光看外表好看不好看，也得问问这防护等级够不够。

别等买回来用了才发现不行，那可就麻烦啦！你说是不是？你想想，要是你买个手机，防护等级不行，不小心掉水里就坏了，那多心疼啊！所以啊，咱可得把这外壳防护等级重视起来，别不当回事儿！它就像是设备的保护神，能让咱的宝贝们用得更久，更安心。

咱可不能马虎，得好好挑，好好选，就像给自己选一件合适的衣服一样！这防护等级选好了，那用起来才叫一个放心，一个舒坦！你说对不对呀？总之，外壳防护等级真的超级重要，咱可千万别小瞧了它！。
