低压配电柜外壳防护等级说明

一、型号：GGD型使用环境：1.周围空气温度不高于+40℃，不低于-5℃。

24h内的平均温度不得高于+35℃。

2.户内安装使用，使用地点的海拔高度不得超过2000M。

3.周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对温度（例如+20℃时为90%应考虑到由于温度的变化可能会偶然产生凝露的影响）。

4.设备安装时与垂直面的倾斜度不超过5%。

5.设备应安装在无剧烈震动和冲击的地方。

以及不足使电器元件受到腐蚀的场所。

特点用途：GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50HZ，额定工作电压380V，额定工作电流至3150A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强，结构新颖、防护等级高等特点。

可作为低压成套开发设备的更新换代产品使用。

技术参数二、型号：GCS型使用环境：装置适用于发电厂、石油、化工、治金、纺织、高层建筑等行业的配电系统。

在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380V（400）、（600），额定电流为40000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低夺成套配电装置。

特点用途：提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。

功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作、使故障局限在最小范围。

母线平置式排列使装置的动、热稳定性好，能承受80/176KA短路电流的冲击。

MCC柜单柜的回路数量多至22回，充分考虑了大单机容量发电厂，石化系统等行业自动化电动门（机）群的需要。

低压电力配电用配电盘的防护等级及其应用标准随着工业化的进一步发展，电力配电系统在现代生活和生产中扮演着至关重要的角色。

在低压电力配电系统中，配电盘是一种核心设备，主要用于将电力分配到不同的电路和负载上。

为确保电力系统的可靠性、安全性和稳定性，低压电力配电用配电盘需要满足一定的防护等级和应用标准。

一、防护等级低压电力配电用配电盘的防护等级是根据其对固体物体和液体的防护能力进行分类的。

通常采用IP（Ingress Protection）等级来表示。

IP等级由两位数字组成，第一位数字表示对固体物体的防护等级，第二位数字表示对液体的防护等级。

1. 固体物体的防护等级：- IP0X：无任何保护- IP1X：对直径大于50mm的固体物体有有效保护- IP2X：对直径大于12.5mm的固体物体有有效保护- IP3X：对直径大于2.5mm的固体物体有有效保护- IP4X：对直径大于1.0mm的固体物体有有效保护- IP5X：对尘土有有效保护，不会对内部器件产生影响- IP6X：对尘土有完全保护，不会对内部器件产生影响2. 液体的防护等级：- IPX0：无任何保护- IPX1：对直流滴水有有效保护- IPX2：对倾斜15度范围内的滴水有有效保护- IPX3：对倾斜60度范围内的滴水有有效保护- IPX4：对从任何方向喷射的水有有效保护- IPX5：对喷水器从任何方向喷射的水有有效保护- IPX6：对波浪冲击下的喷射水有有效保护- IPX7：在短时间内浸入水中，水深不超过1m，无明显漏水现象- IPX8：长时间浸入水中，水深和时间由制造商指定二、应用标准低压电力配电用配电盘的应用标准通常有国际电工委员会（IEC）和国家标准等。

1. 国际电工委员会（IEC）标准：国际电工委员会（IEC）为电气、电子和相关技术的国际标准化和相关活动提供指南。

对于低压电力配电用配电盘的应用标准，IEC 61439系列标准是其中较为重要的一部分。

低压配电柜技术要求范文一、引言低压配电柜作为现代电力系统的重要组成部分，具有将电能安全可靠地分配到各用电设备的功能，对于保障电力供应的稳定和可持续运行具有重要意义。

本文将从低压配电柜的技术要求出发，对其进行详细的介绍和分析。

二、低压配电柜的分类低压配电柜根据其功能和应用范围的不同，可分为配电配电箱、电动机控制柜、综合控制柜、自动化控制柜等。

不同类型的低压配电柜在技术要求上也会有所不同，本文以综合控制柜为例进行探讨。

三、低压配电柜的外观与结构要求1. 外观要求：低压配电柜外观应美观大方，颜色统一，不得有锈蚀、划痕等瑕疵。

标志、标牌应清晰可辩；2. 结构要求：低压配电柜结构应合理紧凑，安装固定可靠。

柜体材料应具有一定的机械强度和防腐蚀性能，并符合相关的安全标准。

四、低压配电柜的电气特性要求1. 运行电压：低压配电柜的运行电压通常为380V，符合工业用电标准；2. 额定电流：低压配电柜的额定电流应根据实际需要确定，以满足用电设备的正常工作要求；3. 高短时稳定电流：低压配电柜应具备一定的高短时稳定电流能力，以应对突发电流过大的情况；4. 分断能力：低压配电柜应具有足够的分断能力，保证在故障发生时能够快速切断电源，并防止故障扩大。

五、低压配电柜的防护等级要求根据低压配电柜的应用环境和防护需求不同，其防护等级一般为IP20-IP65。

具体要求如下：1. 防护等级：低压配电柜应符合相关标准的防护等级要求，保证其在污染、腐蚀、潮湿等恶劣环境下的正常工作；2. 防护结构：低压配电柜应具有符合防护等级的密封结构，尽量防止外界灰尘、水分等物质对设备的侵蚀；3. 防护门锁：低压配电柜应配备符合防护等级要求的防护门锁，确保柜体密封性良好。

六、低压配电柜的绝缘与接地要求1. 绝缘材料：低压配电柜应选用符合绝缘要求的材料，确保设备的绝缘性能良好；2. 绝缘强度：低压配电柜应具备足够的绝缘强度，以防止电弧击穿和绝缘故障；3. 接地电阻：低压配电柜应通过合适的接地方式，保证接地电阻符合相关标准要求，以提高设备的安全性。

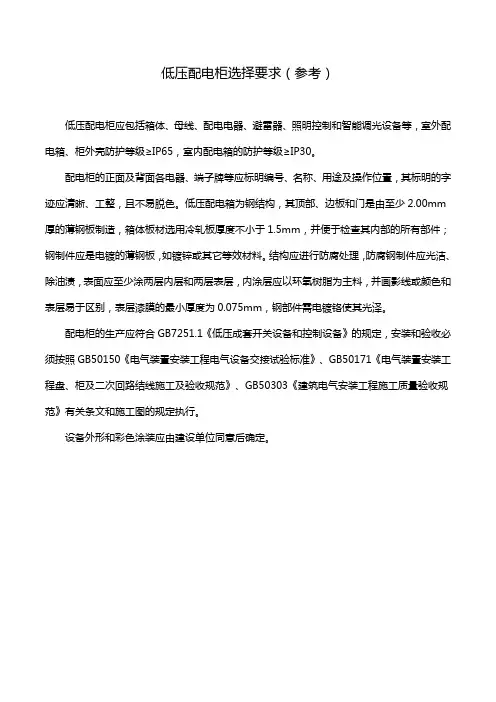

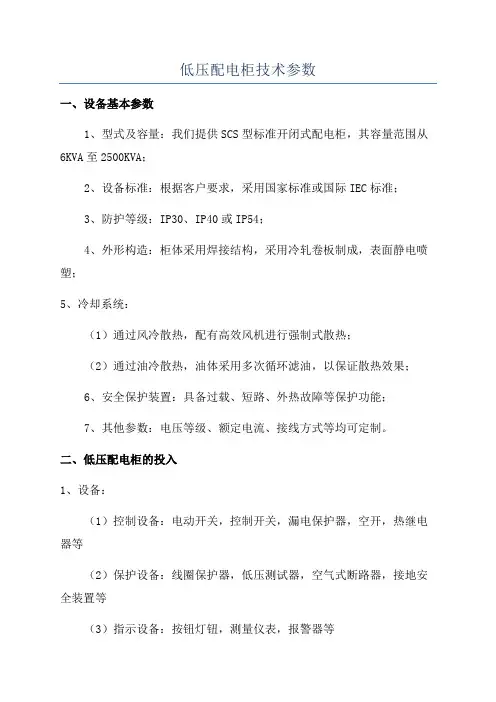

低压配电柜技术参数
一、设备基本参数
1、型式及容量：我们提供SCS型标准开闭式配电柜，其容量范围从6KVA至2500KVA；
2、设备标准：根据客户要求，采用国家标准或国际IEC标准；
3、防护等级：IP30、IP40或IP54；
4、外形构造：柜体采用焊接结构，采用冷轧卷板制成，表面静电喷塑；
5、冷却系统：
（1）通过风冷散热，配有高效风机进行强制式散热；
（2）通过油冷散热，油体采用多次循环滤油，以保证散热效果；
6、安全保护装置：具备过载、短路、外热故障等保护功能；
7、其他参数：电压等级、额定电流、接线方式等均可定制。

二、低压配电柜的投入
1、设备：
（1）控制设备：电动开关，控制开关，漏电保护器，空开，热继电器等
（2）保护设备：线圈保护器，低压测试器，空气式断路器，接地安全装置等
（3）指示设备：按钮灯钮，测量仪表，报警器等
（4）隔爆设备：隔爆灯管，隔爆键等
2、其他设施：变压器，具有良好的接地装置，具有可靠的接线设备，满足接地要求，确保安全。

三、低压配电柜的安装要求。

高压低压配电柜的防护等级及其选用注意事项配电柜是电力系统中重要的组成部分，用于实现电能的分配和控制。

为了确保配电柜的安全运行，防护等级的选用尤为重要。

本文将介绍高压低压配电柜的防护等级及其选用注意事项。

一、防护等级的定义及分类防护等级是指配电柜对外界的固体物体、液体和灰尘的防护能力，主要由国际电工委员会（IEC）制定和规范。

防护等级采用IP加数字表示，其中IP为Ingress Protection的缩写，数字为0-6的级别。

二、高压低压配电柜常用的防护等级1. IP30：适用于室内低压配电柜，主要用于防止固体物体直径超过2.5mm的进入；2. IP54：适用于室内低压配电柜，主要用于防止固体物体直径超过1mm和喷射水流的进入；3. IP66：适用于室内外低压配电柜，主要用于防止固体物体直径超过1mm、喷射水流和灰尘的进入；4. IP67：适用于室内外低压配电柜，主要用于防止固体物体直径超过1mm、暂时浸泡在水中和灰尘的进入。

三、选用注意事项1. 环境因素：根据配电柜所处的环境条件，选择相应的防护等级。

例如，如果配电柜常受雨水浸泡，应选择IP66或IP67级别的防护等级。

2. 功能需求：根据配电柜的功能需求，选择合适的防护等级。

例如，如果配电柜需要抵御大颗粒固体物体的进入，应选择IP30以上的防护等级。

3. 安全标准：根据所在国家或地区的安全标准要求，选择符合要求的防护等级。

不同国家或地区对于配电柜的安全标准可能有所差异，需要充分了解相关法规和标准。

四、配电柜防护等级的测试和验证与各种电气设备一样，配电柜的防护等级需要经过严格的测试和验证，确保其真实可靠。

常见的测试方法包括固体物体防护测试、液体和灰尘防护测试等。

在购买配电柜时，需要查看相关的测试报告和认证文件。

五、维护和保养为了保证配电柜的防护等级及其功能，需要进行定期的维护和保养。

主要包括清洁配电柜表面的灰尘和杂物、检查密封圈的完好性、防止水分积聚等。

室外配电柜防护等级
防尘、防止外物侵入等级(第一标记数字)
数字防护范围说明
0 无防护对外界的人或物无特殊的防护
1 防止大于50mm的固体外物侵入防止人体(如手掌)因意外而接触到电器内部的零件，防止较大尺寸(直径大于50mm)的外物侵入
2 防止大于12.5mm的固体外物侵入防止人的手指接触到电器内部的零件，防止中等尺寸(直径大于12.5mm)的外物侵入
3 防止大于2.5mm的固体外物侵入防止直径或厚度大于2.5mm 的工具、电线及类似的小型外物侵入而接触到电器内部的零件
4 防止大于1.0mm的固体外物侵入防止直径或厚度大于1.0mm
的工具、电线及类似的小型外物侵入而接触到电器内部的零件
5 防止外物及灰尘完全防止外物侵入，虽不能完全防止灰尘侵入，但侵入的灰尘量不会影响电器的正常运作
6 防止外物及灰尘完全防止外物及灰尘侵入
防湿气、防水侵入的密闭程度(第二标记数字)
数字防护范围说明
0 无防护对水及湿气无特殊的防护
1 防止水滴侵入垂直落下的水滴(如凝结水)不会对电器造成损坏
2 倾斜15度时，仍可防止水滴侵入当电器由垂直倾斜至15度时，滴水不会对电器造成损坏
3 防止喷洒的水侵入防雨或防止与垂直的夹角小于60度的方向所喷洒的水侵入电器而造成损坏
4 防止飞溅的水侵入防止各方向飞溅而来的水侵入电器而造成损坏
5 防止喷射的水侵入防止来自各方向由喷嘴射出的水侵入电器而造成损坏
6 防止大浪侵入装设于甲板上的电器，可防止因大浪的侵袭而造成损坏
7 防止浸水时水的侵入电器侵在水中一定时间或水压在一定的标准以下，可确保不因侵水而造成损坏
8 防止沉没时水的侵入电器无限期沉没在指定的水压下，可确保不因侵水而造成损坏。

mns低压配电柜的防护等级概述及解释说明1. 引言1.1 概述本文旨在对MNS低压配电柜的防护等级进行概述和解释说明。

MNS低压配电柜是一种常用于工业领域的电力配电设备，其承担着分配、控制和保护电能的重要任务。

而防护等级则是评估该设备在各种环境条件下，保护内部元件免受固体物质、液体侵入以及外部机械冲击等因素影响的能力。

1.2 文章结构本文主要由以下几个部分组成。

首先介绍了MNS低压配电柜以及防护等级的基本定义和作用；然后详细描述了MNS低压配电柜的防护等级分类和标准；接着强调了防护等级对于MNS低压配电柜的重要性，包括确保人身安全和设备正常运行、符合安全规范和法律要求，以及避免设备损坏和故障发生；最后对不同防护等级对应的特点和要求进行了详细说明。

文章还包含了总结MNS低压配电柜防护等级概述与解释说明的部分，强调防护等级的重要性及选择原则，并展望了MNS低压配电柜防护等级的发展趋势。

1.3 目的本文旨在帮助读者全面了解MNS低压配电柜的防护等级，明确其重要性以及对应的特点和要求。

通过本文的阅读，读者将能够更好地理解防护等级概念，并在实际使用和选择MNS低压配电柜时进行准确评估和决策。

同时，文章还将展望未来MNS低压配电柜防护等级的发展趋势，为读者提供参考和启示。

2. MNS低压配电柜的防护等级解释说明2.1 什么是MNS低压配电柜:MNS低压配电柜是一种用于分配和控制电力供应的设备，广泛应用于工业、商业和居民建筑中。

它由电力开关、保护装置、控制元件和其他必要的附件组成，用于将电源电能分发至各个终端设备。

2.2 防护等级的概念和作用:防护等级是指对电器设备或外壳进行防护的能力。

它通过两个字符(IP Code)来表示，其中第一个字符表示对固体物体的防护等级，第二个字符表示对水分和湿度的防护等级。

防护等级帮助我们评估设备在不同环境下的使用情况，并决定其是否适应特定场所。

2.3 MNS低压配电柜的防护等级分类及标准:MNS低压配电柜根据其防护能力被分为多个等级，常见的包括IP20、IP40和IP55。

低压配电柜设备材料技术规范书低压配电柜是一种用于配电系统中的设备，主要用于分配电流和保护电气设备的正常运行。

为了确保低压配电柜的稳定性和安全性，必须对其设备材料进行严格的技术规范。

本文将针对低压配电柜设备材料的技术规范进行详细说明，内容包括材料选用、尺寸要求、安装方式、绝缘性能、防护性能等。

一、材料选用1. 钢板：低压配电柜的外壳和隔板等部件应采用耐腐蚀、强度高的冷轧钢板。

板厚应根据实际使用条件和载荷要求确定。

2. 绝缘材料：低压配电柜设备的绝缘材料应符合国家标准或行业规范要求。

常用绝缘材料有绝缘胶、PTFE等。

3. 导电材料：低压配电柜设备的导电材料应采用优质的铜材或铝材，并符合国家标准或行业规范要求。

4. 绝缘胶条：低压配电柜设备内部的绝缘胶条应选用耐高温、耐腐蚀、良好的绝缘性能的材料。

二、尺寸要求1. 外壳尺寸：低压配电柜的外壳尺寸应根据实际使用场所的空间限制确定，并符合国家标准或行业规范的相关要求。

2. 内部空间布局：低压配电柜的内部空间布局应合理，设备安装方便，维修维护方便。

三、安装方式1. 安装位置：低压配电柜应安装在通风良好、无腐蚀性气体和有害物质的环境中，远离火源和易燃物。

2. 安装固定：低压配电柜应采用牢固可靠的安装固定方式，确保设备不易晃动和脱落。

四、绝缘性能1. 绝缘电阻：低压配电柜的绝缘电阻应符合国家标准或行业规范的相关要求。

2. 等电位性：低压配电柜内部设备的各部分应具有良好的等电位性，通过特殊处理或采用导电材料实现。

五、防护性能1. 防护等级：低压配电柜的防护等级应根据实际使用环境确定，并符合国家标准或行业规范的相关要求。

2. 防水性能：低压配电柜应具有良好的防水性能，确保设备在潮湿环境中正常运行。

3. 防尘性能：低压配电柜应具有良好的防尘性能，确保设备在尘土环境中正常运行。

六、维护和检修1. 维护要求：低压配电柜设备的维护应按照相关的规定进行，保证设备的良好运行状态。

低压配电柜技术要求低压柜技术协议⼀、低压柜技术要求1、标准规范低压柜的设计，制造及检验应遵从最新的IEC和其他相关标准。

主要标准如下：IEC439-1GB7251母线槽应符合GB及ZBK相关标准。

2、设计要求2.1 使⽤条件：室内2.1.1 环境条件低压柜、母线槽安装在室内，室内设计温度: 最⾼40℃，最低-5℃。

场地标⾼: ～2000mm（海平⾯上）年均相对湿度: ～70%2.1.2 电源详细情况电压：380V，三相五线频率：50HZ短路电流：KA中性点接地⽅式：接地2.2 技术要求电⽓结构附：配电系统图⼀、⼆次原理及接线图额定电压：AC 380V进线母线联接⽅式：1AA5与1AA19柜顶部⽤120*10两⽚铜排并联进线母线容量：3200A 铜排120*10 两⽚出线主母线容量：3200A 铜排120*10 两⽚出线分⽀母线容量: 1000A 铜排80*8⼀⽚零排：铜排80*8⼀⽚地排：铜排40*5⼀⽚接线系统：三相五线频率：50HZ主母线短路耐受电流：KA(有效值)接地系统：TN-S2.3结构低压柜由固定的柜体和可抽出部件两⼤部分组成。

柜体分三个功能单元：母线⼩室、装置⼩室、电缆⼩室，功能单元采⽤隔板分隔。

结构形式：抽屉式柜体：2mm钢板母线：铜排，⽔平母线在柜顶3、供货内容及技术条件：低压进线：进线柜(1AA1柜)由顶部中间进线；1AA5柜与1AA19柜顶部母线连（见平⾯布置图）；低压出线：进线柜(1AA1)由主开关侧出线与⽔平母线连接；1AA2⾄1AA23⼀次电缆柜后出线，⼆次电缆柜右侧出线柜体排列：严格按柜体平⾯布置顺序排列1AA1、1AA2…1AA14从右到左排列，1AA15、1AA16…1AA23从左到右排列。

（⽆功补偿柜排后）母线槽防护等级不低于IP403.3.2 400 2#配电室：低压进线：进线柜(2AA1柜)由底部中间进线；低压出线：进线柜(2AA1)由主开关侧出线与⽔平母线连接；2AA2⾄2AA11⼀次电缆柜后出线，⼆次电缆柜右侧出线柜体排列：严格按柜体平⾯布置顺序排列2AA1、2AA2…2AA11从左到右排列。
