电伴热带安装与使用说明书精选文档

电伴热安装与操作安装的准备:1）所有伴热电缆均须进行电路连续性和绝缘性能的测试，不符合规定的不能使用。

2）电气设备和控制设备均须进行外观检查，有变形、有裂纹，器件不全又无法修复的，不能使用。

3）安装前，应先按照电件热系统图，逐一核对管道编号，确认无误后，才能进行安装。

4）没有产品标记，或标记模糊不清，无法辨认的产品，不能安装。

5）电伴热系统安装前，被伴热管道必须全部施工完毕，并经水压试验（或气密试验）检查合格。

第一章:温控伴热电缆的安装与测试（一）设计图（二）施工前应有一份完整的设计图,图中应包括以下各项资料:（三）1、线路编号，供电点用长方格表示。

（四）2、线路所需电热带型号及长度。

（单位：米）（五）3、每米管道长度所需电热带长度（单位：米）即缠绕系数。

（六）4、每个阀门所需用电热带长度。

（单位：米）（七）5、伴热系统配套材料附件清单。

（八）6、温控系统配件清单。

7、施工时所需材料清单。

8、设计考虑参数和所采用保温材料规格。

（二）施工前准备工作（A）管道系统1、管道系统与配备都已施工完毕。

2、防锈防腐涂层已干透。

3、管道系统施工规范与设计图中所示一致。

4、锉去所有毛刺和利角。

（B）电热带和配件1、电热带表面有否损破。

2、电热带的绝缘性能良好（要求用摇表在1000VDC测试时绝缘电阻为≥20MΩ）。

3、电热带与所有配件的型号与设计要求一致。

（C）现场准备1、将一卷电热带与卷筒放置于一支架上，并放置在线路其中一端附近。

2、沿管道布电热带，并避免：*将电热带放置于毛刺和利角上。

*用力拉扯电热带。

*脚踏或重物放置电热带上。

（三）单根电热带施工法1、玻璃纤维压敏胶带或铝胶带每隔约50Cm处将电热带固定于管道上。

2、平敷时尽可能将电热带附在管道的下45度侧方。

3、在线路的第一供电点和尾端各预留1m长的电热带。

4、按设计图所示[缠绕系数]布线（系数为整数应平敷以利减少接点）。

5、所有散热体（如支架、阀门、法兰等）应按设计图要求预留所需电热带长度，将此段电热带缠绕于散热主体上并固定。

山东一体化电伴热管缆使用说明书（实用版）目录1.山东一体化电伴热管缆概述2.安装与使用说明3.维护与保养4.安全注意事项5.结束语正文【山东一体化电伴热管缆概述】山东一体化电伴热管缆是一种利用电能转化为热能，通过加热管缆达到保温、防冻效果的伴热产品。

该产品广泛应用于石油、化工、冶金、电力等行业的管道、罐体、阀门等设备的保温防冻。

本文将为您介绍如何正确安装和使用山东一体化电伴热管缆，以及在使用过程中的维护保养和安全注意事项。

【安装与使用说明】1.在安装山东一体化电伴热管缆之前，请先检查产品是否完好无损，并确保安装环境符合要求。

2.根据需要伴热的设备尺寸，选择合适长度的电伴热管缆，并按照设备的安装位置进行裁剪。

3.在安装过程中，请确保电伴热管缆与设备表面紧密贴合，以保证热能的有效传递。

4.将电伴热管缆的接线端与电源连接，并确保接线牢固可靠。

5.启动电源，检查电伴热管缆是否正常工作。

如发现异常，请立即断电检查。

【维护与保养】1.定期检查电伴热管缆的工作状态，如发现异常，请及时处理。

2.保持电伴热管缆及周围环境的清洁，避免受潮、受污染。

3.在使用过程中，应避免电伴热管缆遭受机械损伤，如划痕、撞击等。

4.长期不使用时，请切断电源，并将电伴热管缆妥善保管。

【安全注意事项】1.在使用山东一体化电伴热管缆时，请确保电源电压、频率与产品标称值相符。

2.非专业人员请勿拆卸、维修电伴热管缆，以免造成安全事故。

3.使用过程中，请注意避免触电、火灾等安全隐患。

4.如遇雷电等恶劣天气，请暂时切断电源，以防意外。

【结束语】通过以上介绍，相信您已经了解如何正确安装和使用山东一体化电伴热管缆，以及在使用过程中的维护保养和安全注意事项。

希望这些信息能对您有所帮助。

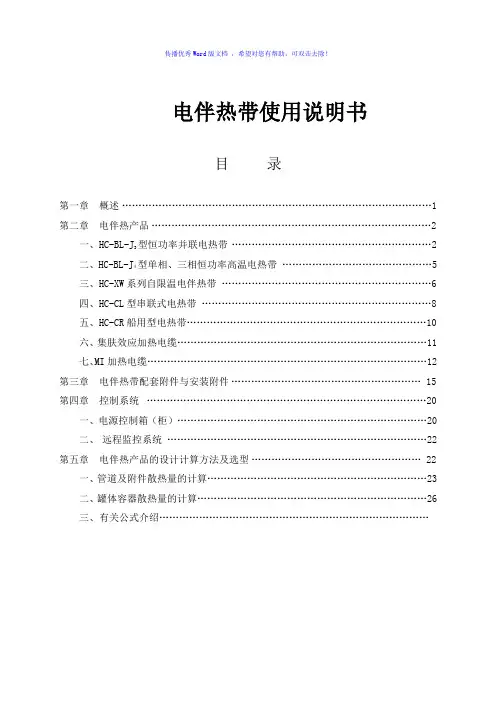

电伴热带使用说明书目录第一章概述 (1)第二章电伴热产品 (2)型恒功率并联电热带 (2)一、HC-BL-J3二、HC-BL-J型单相、三相恒功率高温电热带 (5)4三、HC-XW系列自限温电伴热带 (6)四、HC-CL型串联式电热带 (8)五、HC-CR船用型电热带 (10)六、集肤效应加热电缆 (11)七、MI加热电缆 (12)第三章电伴热带配套附件与安装附件 (15)第四章控制系统 (20)一、电源控制箱（柜） (20)二、远程监控系统 (22)第五章电伴热产品的设计计算方法及选型 (22)一、管道及附件散热量的计算 (23)二、罐体容器散热量的计算 (26)三、有关公式介绍………………………………………………………………………28四、选型方法 (28)第六章安装与运行 (29)第七章典型安装方式示意图…………………………………………………………第一章概述所谓电伴热是用电热来补偿被伴热体（容器、管道等）在工艺生产过程中的热量损失，以维持最合适的介质工艺温度，其温度高低以介质流动阻力最小、生产效率最高、耗电最少和综合费用最低为目的，以最佳传热分布及低功耗为原则，发热形式是沿长度方向或大面积均匀放热、温度梯度小、温度稳定，适合长期使用。

产品是高新技术产品，是传统的热水伴热、蒸汽伴热的取代品，是绿色无污染的环保产品。

一、电伴热特点●节能显著、能耗低；●体积小、可靠性高、寿命长、适用范围广；●设计、安装、维护简单；●无“跑”、“冒”、“滴”、“漏”等现象，无任何污染；●伴热温度不受季节、介质等因素影响，根据要求自动调整；●工程投资回收周期短；●易于实现集中自动化控制。

二、节能效果●电伴热体积小、接触面积大、传输损失小，而蒸汽伴热和热水伴热需加伴热管线接触传递热量，传输热损失大。

●电伴热能保证首尾端发热均匀，而蒸汽和热水伴热为了保证尾端的热值，必须提高首端的发热量，会使首端和沿途的热量出现过补偿，浪费大量热能。

管道电伴热文件北京长胜创业科技有限公司电伴热作业指导一、目的检验电缆在运输、存放、敷设过程中是否受到损伤，电缆头制作质量是否达到标准要求，保证电缆安全可靠地投入运行。

二、编制依据（1）03S401《管道和设备保温、防结露及电伴热》（2）GB/T 19835—2005 自限温电伴热带（3）GB/T 20841—2007 额定电压300/500V生活设施加热和防结冰用加热电缆三、安装范围管道电伴热用伴热电缆。

四、应具备的条件1、电缆敷设到位，电缆头制作完毕。

2、环境相对湿度不高于80%，温度不低于－30℃。

3、试验所需仪器仪表配备齐全、在有效期内。

4、调试人员熟悉掌握试验方法、仪器的操作使用。

五、调试顺序与技术要求及标准：安装的准备:1）所有伴热电缆均须进行电路连续性和绝缘性能的测试，不符合规定的不能使用。

2）电气设备和控制设备均须进行外观检查，有变形、有裂纹，器件不全又无法修复的，不能使用。

3）安装前，应先按照电件热系统图，逐一核对管道编号，确认无误后，才能进行安装。

4）没有产品标记，或标记模糊不清，无法辨认的产品，不能安装。

5）电伴热系统安装前，被伴热管道必须全部施工完毕，并经水压试验（或气密试验）检查合格。

a、施放电加热电缆口寸不要打硬折或长距离在地面拖拉。

b、安装电加热电缆碰到锐利的边棱要先垫上铝胶带将其锐利处打磨光滑，以防将电加热电缆外层绝缘划破。

c、电加热电缆最小弯曲半径应不小于其厚度五倍。

d、电加热电缆应紧贴管道表面，以利散热。

e、安装电加热电缆应采用铝胶带粘贴，一则增大散热面，有利于热传导；二则方便安装。

其方法是：先清楚电加热电缆途径处的油污、水分，最好能用汽油揩清。

首先每隔八十厘米，用固定胶带将电加热电缆径向固定，然后敷设复盖铝胶带，最后将胶带用力抹压，使电加热电缆平整粘贴在管道表面。

f、安装电加热电缆附件时，应将电加热电缆留有一定富裕量，以使下次检修重复使用。

g、安装恒功率电加热电缆时，由于恒功率电加热电缆在整个长度上是一段段发热节组合而成，剪切时须特别注意电热带上发热区确保发热部分控制在需伴热的部位。

如何安装及使用电伴热带电伴热带是一种用于加热管道、容器和设备的热电偶件，它可以有效地加热需要保温的管道，以防止其结冰或过冷。

在本文中，我将为您介绍如何安装和使用电伴热带，并提供一些注意事项和安全建议。

一、安装电伴热带1.准备工作在安装电伴热带之前，您需要进行以下准备工作：-确定需要保温的管道的长度和直径。

-根据保温要求选择合适的电伴热带产品。

-准备好所需的安装工具和材料，如绝缘带、防水胶带和连接头等。

2.安装步骤按照以下步骤安装电伴热带：步骤一：清洁管道表面使用清洁剂或布清洁管道表面，确保其光滑、干燥、符合安装要求。

步骤二：固定伴热带将电伴热带沿管道的长度均匀地缠绕在管道上，并使用绝缘带或胶带将其固定在管道上。

确保电伴热带与管道紧密贴合，避免产生间隙。

注意不要过分拉伸电伴热带，以免影响使用效果。

步骤三：连接电源将电伴热带的电源线连接到适配器或主控箱，根据提供的接线图进行正确的接线。

步骤四：测试电伴热带将电源连接到适配器或主控箱，开启电源，确保电伴热带能正常工作。

您可以用手触摸电伴热带表面，确认其是否受热。

请注意不要使用手直接接触电伴热带，以免烫伤。

二、使用电伴热带的注意事项1.安全使用电源-在使用电伴热带之前，请确保电源电压与电伴热带的额定电压相匹配。

-不要使用受损的电源线或插头。

-不要同时连接多个电伴热带，以免电源过载。

-在使用结束后及时关闭电源，避免长时间的空载运行。

2.防水处理为了确保电伴热带的安全使用，您需要进行防水处理。

使用防水胶带或胶水将连接头和电伴热带的接头部分进行紧密包裹，以防止水分渗入导致短路或电伴热带损坏。

3.定期检查定期检查电伴热带的工作状态，包括连接头的紧固情况、电源线和电伴热带的损坏情况等。

如果发现任何问题，及时修复或更换电伴热带。

4.遵循使用规范请确保按照电伴热带的使用规范使用，并遵循相关安全操作规程。

如果您对操作不熟悉，可以请专业人员进行安装和维修。

总结：电伴热带是一种有效的加热设备，可以帮助保温管道和设备，防止结冰或过冷。

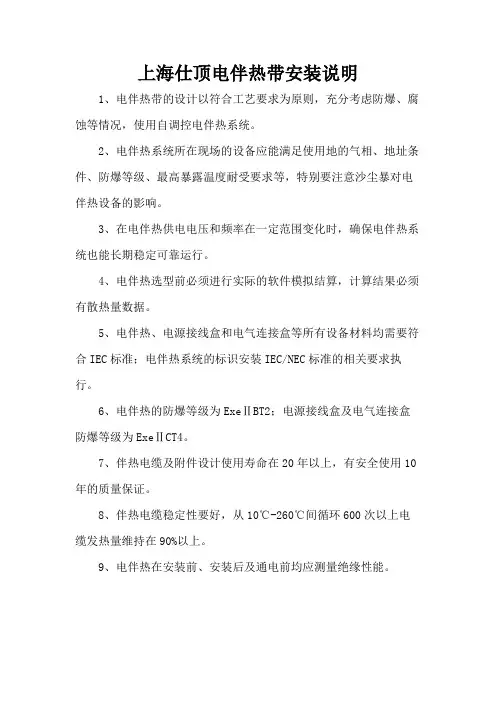

上海仕顶电伴热带安装说明
1、电伴热带的设计以符合工艺要求为原则，充分考虑防爆、腐蚀等情况，使用自调控电伴热系统。

2、电伴热系统所在现场的设备应能满足使用地的气相、地址条件、防爆等级、最高暴露温度耐受要求等，特别要注意沙尘暴对电伴热设备的影响。

3、在电伴热供电电压和频率在一定范围变化时，确保电伴热系统也能长期稳定可靠运行。

4、电伴热选型前必须进行实际的软件模拟结算，计算结果必须有散热量数据。

5、电伴热、电源接线盒和电气连接盒等所有设备材料均需要符合IEC标准；电伴热系统的标识安装IEC/NEC标准的相关要求执行。

6、电伴热的防爆等级为ExeⅡBT2；电源接线盒及电气连接盒防爆等级为ExeⅡCT4。

7、伴热电缆及附件设计使用寿命在20年以上，有安全使用10年的质量保证。

8、伴热电缆稳定性要好，从10℃-260℃间循环600次以上电缆发热量维持在90%以上。

9、电伴热在安装前、安装后及通电前均应测量绝缘性能。

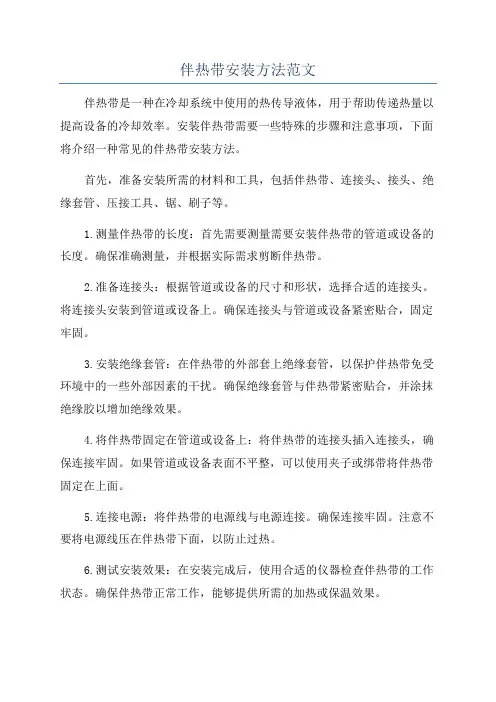

伴热带安装方法范文
伴热带是一种在冷却系统中使用的热传导液体，用于帮助传递热量以提高设备的冷却效率。

安装伴热带需要一些特殊的步骤和注意事项，下面将介绍一种常见的伴热带安装方法。

首先，准备安装所需的材料和工具，包括伴热带、连接头、接头、绝缘套管、压接工具、锯、刷子等。

1.测量伴热带的长度：首先需要测量需要安装伴热带的管道或设备的长度。

确保准确测量，并根据实际需求剪断伴热带。

2.准备连接头：根据管道或设备的尺寸和形状，选择合适的连接头。

将连接头安装到管道或设备上。

确保连接头与管道或设备紧密贴合，固定牢固。

3.安装绝缘套管：在伴热带的外部套上绝缘套管，以保护伴热带免受环境中的一些外部因素的干扰。

确保绝缘套管与伴热带紧密贴合，并涂抹绝缘胶以增加绝缘效果。

4.将伴热带固定在管道或设备上：将伴热带的连接头插入连接头，确保连接牢固。

如果管道或设备表面不平整，可以使用夹子或绑带将伴热带固定在上面。

5.连接电源：将伴热带的电源线与电源连接。

确保连接牢固。

注意不要将电源线压在伴热带下面，以防止过热。

6.测试安装效果：在安装完成后，使用合适的仪器检查伴热带的工作状态。

确保伴热带正常工作，能够提供所需的加热或保温效果。

7.安全防护：在完成安装后，要添加安全防护措施，如添加保护盖、安装温度传感器等，以确保伴热带的安全操作和监控。

总结：。

如何安装及使用电伴热带电伴热带是一种利用加热电缆或电伴热带帮助保温、防冻的装置。

它可以用于各种管道、容器、设备等的加热和保温。

下面将详细介绍电伴热带的安装及使用。

第一部分：电伴热带的安装1.准备工作在安装电伴热带之前，需要进行一些准备工作。

首先要确定需要加热或保温的管道或容器的尺寸和长度。

其次，需要确定所需的电伴热带的型号和规格。

最后，需要准备一些安装所需的材料和工具，如电伴热带、绝缘胶带、金属带、电缆固定器等。

2.安装电伴热带首先，将电伴热带沿着需要加热的管道或容器进行固定。

可以使用绝缘胶带或金属带将电伴热带固定在表面上。

确保电伴热带与管道或容器的表面有良好的接触。

接下来，将电伴热带的两端接入电源。

通常，电伴热带的一端会带有插头，可以直接插入电源插座。

另一端则需要使用电缆固定器将其固定在管道或容器上。

最后，使用绝缘胶带或其他绝缘材料对电伴热带进行绝缘处理，以确保安全使用。

第二部分：电伴热带的使用1.开启电源在正式使用电伴热带之前，需要先确保电源供电正常。

可以通过插头的灯泡指示灯或其他显示器来确认电源是否连接正确。

2.设置温度电伴热带通常具有温度控制功能，可以通过调节温控器来设置温度。

根据需要加热或保温的要求，将温度设置到适当的范围。

3.监控和维护使用电伴热带期间需要进行定期监控和维护，以确保其正常运行。

可以观察电伴热带的发热情况，如果发现发热不均匀或异常现象，需要及时检查和修复。

另外，还需要定期检查插头和接线是否松动，以及电缆是否损坏。

4.关闭电源在使用结束或不需要加热或保温时，需要将电源关闭。

可以通过拔掉插头或关闭开关来切断电源。

总结：安装和使用电伴热带需要注意以下几点：准备工作要充分、安装要固定牢固、绝缘要处理完善、温度要根据需要设置、监控和维护要定期进行、电源要及时关闭。

通过正确安装和使用电伴热带，可以有效地实现管道和容器的加热和保温，确保设备正常运行，并延长使用寿命。

在安装和使用过程中，务必要按照相关的安全操作规范进行操作，以确保安全和可靠性。

电伴热带使用说明书一、产品简介本产品是一种自限温电伴热带，用于管道和设备的加热保温。

它由两根平行的不锈钢芯线和绝缘护套组成，具有热效率高、使用寿命长、安装方便等特点。

本产品适用于各种管道和设备的加热保温，特别是在潮湿、腐蚀、粉尘等环境下，能有效地防止管道和设备的腐蚀和结露。

二、使用说明1. 安装前的准备工作：- 检查电伴热带是否完好，绝缘层是否有破损。

- 根据管道和设备的尺寸和长度，选择合适的电伴热带型号和长度。

- 清理管道和设备的表面，确保没有灰尘、油污、积水等杂物。

2. 安装方法：- 将电伴热带沿着管道或设备敷设，用铝箔胶带或不锈钢扎带固定在管道或设备上。

- 电伴热带的敷设长度应根据管道和设备的实际情况进行计算，一般为管道和设备长度的 1.5-2 倍。

- 电伴热带的尾端应留有一定的余量，以方便以后的维护和更换。

3. 电源连接：- 将电伴热带的电源输入端与电源连接，连接方式应根据电伴热带的型号和规格选择合适的电源连接器。

- 电源连接器的输出端应与电源线连接，电源线的长度应根据实际情况进行计算，一般为电伴热带长度的 1.5-2 倍。

4. 调试：- 接通电源后，检查电伴热带是否正常工作，是否有过热、异味等异常情况。

- 如果电伴热带工作正常，可以进行保温工作。

5. 维护和保养：- 定期检查电伴热带的绝缘层是否有破损，如有破损应及时更换。

- 定期清理电伴热带表面的灰尘、油污等杂物，保持电伴热带的清洁和干燥。

- 不要在电伴热带上放置重物或挤压，以免损坏电伴热带。

- 不要随意拆卸电伴热带，如需拆卸，应由专业人员进行操作。

三、注意事项1. 电伴热带应安装在干燥、通风、无积水的地方，避免阳光直射和高温环境。

2. 电伴热带应远离易燃、易爆物品和腐蚀性物质，以免引起火灾或损坏电伴热带。

3. 电伴热带应与电源连接可靠，避免出现短路或断路等情况。

4. 电伴热带应避免与管道或设备的金属部分直接接触，以免引起电击或短路。

电伴热带安全操作手册
1. 概述
电伴热带是一种用来供暖或防冻的装置，它使用电能将导热材料加热，以产生热量。

为了确保使用电伴热带的安全性，我们提供了以下操作手册，以提供必要的指导和保障。

2. 安装要求
在安装电伴热带前，请务必满足以下要求：
- 确保供电系统符合安全标准；
- 确保电伴热带的电压和功率与供电系统相匹配；
- 将电伴热带安装在可靠的支架上，以防止磨损和损坏。

3. 操作步骤
请按照以下步骤正确操作电伴热带：
1. 打开供电开关，确保供电正常。

2. 确保电伴热带表面清洁无异物。

3. 将电伴热带均匀地铺设或固定在需要加热或防冻的表面上。

4. 定期检查电伴热带的温度和工作状态，确保正常运行。

5. 如果发现电伴热带损坏或故障，请立即停止使用并联系维修人员。

4. 安全注意事项
在操作电伴热带时，请牢记以下安全注意事项：
- 严禁将电伴热带摆放在易燃物品附近；
- 不要将电伴热带用于除暖和和防冻之外的其他用途；
- 不要随意更改电伴热带的电压和功率设置；
- 不要让电伴热带过热，以免引发火灾或其他安全事故。

5. 紧急情况处理
在发生紧急情况时，请立即采取以下措施：
- 断开电源，停止电伴热带的供电；
- 使用灭火器或其他适当的灭火设备扑灭火源；
- 如果火势无法控制，请立即撤离现场并寻求专业的救援。

以上是电伴热带的安全操作手册，希望能为您提供必要的指导和帮助。

使用电伴热带时，请务必严格遵守操作规程，确保安全使用。
