网络分析仪原理图如下：
[插入网络分析仪原理图]
网络分析仪是一种用于测试和分析电路中频率响应的仪器。

它通常用于测量电路的传输特性、校准设备和分析电路中的故障。

网络分析仪基本上由两部分组成：生成器和接收器。

生成器是网络分析仪中的一个重要组成部分，它产生被测电路所需要的激励信号。

这个激励信号可以是单一频率的正弦波，也可以是多频率的信号。

生成器的输出信号送入被测电路，并通过接收器进行测量。

接收器是网络分析仪中的另一个重要组成部分，它用于测量被测电路中的响应信号。

接收器可以测量电路中的电压、电流或功率等参数，以获取被测电路的频率响应。

通过对激励信号和响应信号进行测量和分析，网络分析仪可以确定电路的传输特性，例如增益、相位和频率响应等。

网络分析仪原理图中的其他部分包括：输入接口、输出接口、显示屏和控制模块等。

输入接口用于将被测电路连接到网络分析仪，输出接口用于将测试结果输出到其他设备。

显示屏用于显示测试结果和参数，以便用户进行分析和判断。

控制模块用于设置和调整网络分析仪的工作模式、参数和功能。

总之，网络分析仪通过生成激励信号，测量响应信号，并进行
分析和判断，能够准确评估电路的频率响应和特性，为电路的测试和故障分析提供了重要的工具。

JX-6查线器X-6使用说明★JX-6线路工兵由两部分组成。

“T”为发送部分，“R”为接收部分。

使用时T发送信号R接收信号一、寻线，查找某一电信线路芯线或计算机通信线缆：按ON/OFF电源开关。

然后按SCAN键，在端口插座里有对应的指示灯亮，同时面板TONE和DC指示灯亮。

T的端口分别对应不同的探测线路，被测线路可直接插入T的TEL或LANCABLE端口，也可以用随机附带的夹子线，夹在被测线路上。

待测线路的端头可以在程控机房、地区配线架、交接箱、端子盒、电缆芯线、计算机房、综合配线架、网络机柜、集线器和终端等。

提示：TONE显示发送的交流有效信号，CD显示的是支流分量，CP是时基脉冲显示。

：在待测线路的另一端，打开R的电源开关ON/OFF，查找需要的芯线或端头。

发出“滑音”声和LED电平显示强的芯线或端头即为所要查找的目标。

探测时无需线缆的外皮。

也可以按下静音开关，使用静音方式，通过观察电平显示来探测，电平指示灯能显示出接收到的信号强度。

JX-6有很好的抗干扰性能。

提示：正常接收的信号是断续的，而干扰信号往往是连续的。

二、校对线序X-6线路工兵可以检测双绞线网络线路（8芯）的线序和线号。

直接显示线路的直流通路状况。

具体内容有：线路的混线、断线、它混及线序。

例如：五类线的直流通路8根芯线的状况。

1、2、3、4、5、6、7、8的线序，分别有对应的指示灯按序显示。

通、断、混都能直观的显示。

使用时按T上的TEST键，在NUMBER端口插座里有对应的指示灯亮，同时面板指示灯CP亮。

将带有RJ45水晶头的被测线路，直接插到T的插座上。

如果对端已连接在设备端口上，T上的线序指示灯会依次点亮，以显示线路的连通情况。

如果需要核对线序，例如：交叉或直通线（568A或568B）。

在被测线路的另一端，将带有水晶头的待测线路，插入R的插座中。

注意！此时无需打开R的电源开关。

然后根据R上的指示灯显示状况，判断线路的物理连接状态。

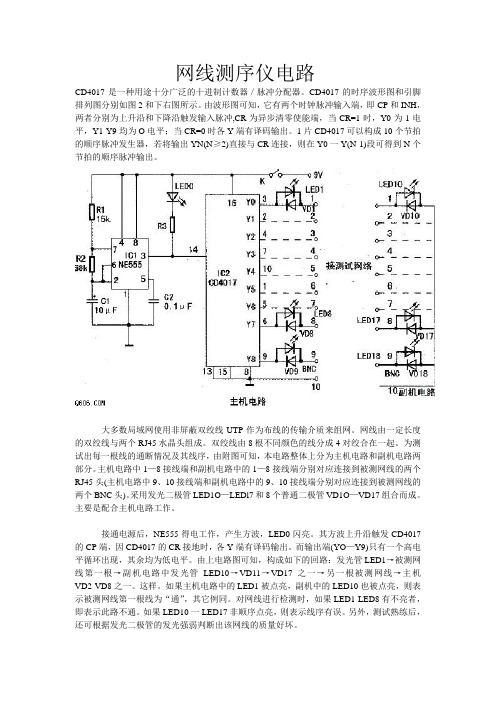

网线测序仪电路CD4017是一种用途十分广泛的十进制计数器／脉冲分配器。

CD4017的时序波形图和引脚排列图分别如图2和下右图所示。

由波形图可知，它有两个时钟脉冲输入端，即CP和INH，两者分别为上升沿和下降沿触发输入脉冲,CR为异步清零使能端，当CR=1时，Y0为1电平，Y1-Y9均为O电平；当CR=0时各Y端有译码输出。

1片CD4017可以构成10个节拍的顺序脉冲发生器，若将输出YN(N≥2)直接与CR连接，则在Y0一Y(N-1)段可得到N个节拍的顺序脉冲输出。

大多数局域网使用非屏蔽双绞线UTP作为布线的传输介质来组网。

网线由一定长度的双绞线与两个RJ45水晶头组成。

双绞线由8根不同颜色的线分成4对绞合在一起。

为测试出每一根线的通断情况及其线序，由附图可知，本电路整体上分为主机电路和副机电路两部分。

主机电路中1—8接线端和副机电路中的1—8接线端分别对应连接到被测网线的两个RJ45头(主机电路中9、10接线端和副机电路中的9、10接线端分别对应连接到被测网线的两个BNC头)。

采用发光二极管LED1O—LEDl7和8个普通二极管VD1O—VD17组合而成。

主要是配合主机电路工作。

接通电源后，NE555得电工作，产生方波，LED0闪亮。

其方波上升沿触发CD4017的CP端，因CD4017的CR接地时，各Y端有译码输出。

而输出端(YO—Y9)只有一个高电平循环出现，其余均为低电平。

由上电路图可知，构成如下的回路：发光管LED1→被测网线第一根→副机电路中发光管LED10→VD11→VD17之一→另一根被测网线→主机VD2-VD8之一。

这样。

如果主机电路中的LED1被点亮，副机中的LED10也被点亮，则表示被测网线第一根线为“通”，其它例同。

对网线进行检测时，如果LED1-LED8有不亮者，即表示此路不通。

如果LED10一LED17非顺序点亮，则表示线序有误。

另外，测试熟练后，还可根据发光二极管的发光强弱判断出该网线的质量好坏。

网线测试仪的工作原理网线测试仪是一种用于测试网络连线质量的仪器，广泛应用于网络工程师、电信运营商和电脑维修工等领域。

其主要工作原理是通过发送测试信号并接收反馈信号来评估网线的传输性能。

下面将详细介绍网线测试仪的工作原理。

首先，网线测试仪通过插入网线两端并对其进行测试。

它可以测试的网线类型包括RJ45 类，光纤类等。

测试时，测试仪会首先发送一个测试信号，这个信号可以是一种特定的频率、振幅和波形的电信号。

测试信号会通过网线传输，然后到达网线另一端。

接下来，网线的另一端会接收到测试信号并产生一个反馈信号。

反馈信号经过网线传输回到测试仪，被测试仪接收并进行分析。

通过分析反馈信号的参数，测试仪可以确定网线传输的性能指标，比如传输速率、信号损耗和信号干扰等。

网线测试仪的工作原理是基于这样的基本原理：测试仪发送的信号在网线传输过程中会受到各种因素的影响而发生变化，包括电缆长度、线材质量、接触连接的质量等。

这些因素都可能对信号的质量产生影响。

在网线传输过程中，信号可能会发生以下问题：第一个问题是传输速率降低，这可能是由于网线长度过长、线缆使用了低质量的材料或者连接部件质量不过关导致的。

第二个问题是信号干扰，这可能是由于电磁场、射频信号和其他外部干扰源而引起的。

这些干扰会干扰信号的传输，从而导致信号质量的下降。

第三个问题是信号损耗，这指的是信号在传输过程中的能量损失。

这可能是由于电缆材料导致的阻抗不匹配、电缆连接部分损坏或者信号经过长距离传输引起的。

为了解决上述问题，网线测试仪会分析反馈信号，并根据分析结果对网线传输性能进行评估。

测试仪会检查传输速率、信号损耗、信号干扰等指标，以判断网线的传输质量是否符合标准。

根据测试结果，工程师可以调整或更换受到影响的部件，以提高网络传输的质量。

总结来说，网线测试仪通过发送测试信号并接收反馈信号，通过分析反馈信号的参数来评估网线传输的性能。

通过检测传输速率、信号损耗和信号干扰等指标，网线测试仪能够帮助工程师发现问题并采取相应的措施，提高网络的传输质量。

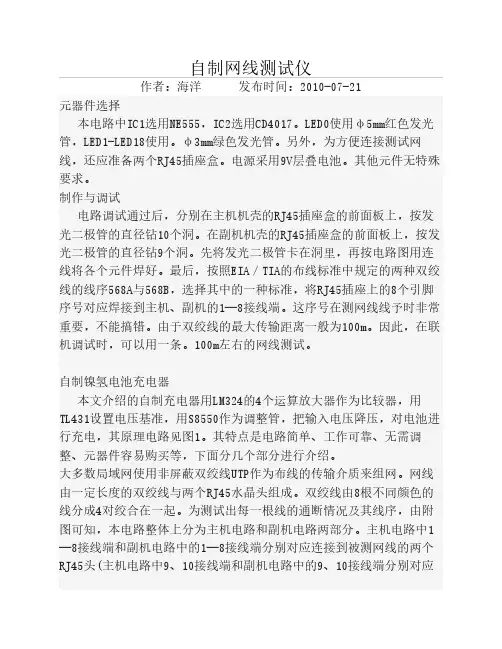

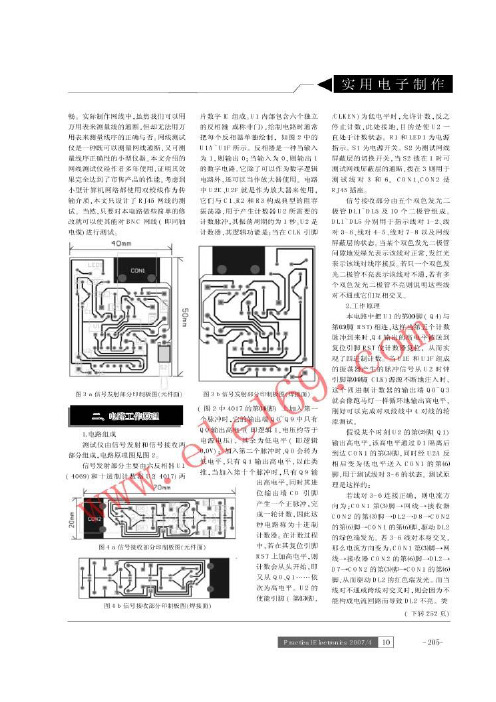

自制网线测试仪作者：海洋 发布时间：2010-07-21元器件选择本电路中IC1选用NE555，IC2选用CD4017。

LED0使用φ5mm红色发光管，LED1-LED18使用。

φ3mm绿色发光管。

另外，为方便连接测试网线，还应准备两个RJ45插座盒。

电源采用9V层叠电池。

其他元件无特殊要求。

制作与调试电路调试通过后，分别在主机机壳的RJ45插座盒的前面板上，按发光二极管的直径钻10个洞。

在副机机壳的RJ45插座盒的前面板上，按发光二极管的直径钻9个洞。

先将发光二极管卡在洞里，再按电路图用连线将各个元件焊好。

最后，按照EIA／TIA的布线标准中规定的两种双绞线的线序568A与568B，选择其中的一种标准，将RJ45插座上的8个引脚序号对应焊接到主机、副机的1—8接线端。

这序号在测网线线予时非常重要，不能搞错。

由于双绞线的最大传输距离一般为100m。

因此，在联机调试时，可以用一条。

100m左右的网线测试。

自制镍氢电池充电器本文介绍的自制充电器用LM324的4个运算放大器作为比较器，用TL431设置电压基准，用S8550作为调整管，把输入电压降压，对电池进行充电，其原理电路见图1。

其特点是电路简单、工作可靠、无需调整、元器件容易购买等，下面分几个部分进行介绍。

大多数局域网使用非屏蔽双绞线UTP作为布线的传输介质来组网。

网线由一定长度的双绞线与两个RJ45水晶头组成。

双绞线由8根不同颜色的线分成4对绞合在一起。

为测试出每一根线的通断情况及其线序，由附图可知，本电路整体上分为主机电路和副机电路两部分。

主机电路中1—8接线端和副机电路中的1—8接线端分别对应连接到被测网线的两个RJ45头(主机电路中9、10接线端和副机电路中的9、10接线端分别对应连接到被测网线的两个BNC头)。

采用发光二极管LED1O—LEDl7和8个普通二极管VD1O—VD17组合而成。

主要是配合主机电路工作。

网线测试仪电路及工作原理:采用CD4017制作的网线测试仪电路如下图所示,其工作原理是:接通电源后，NE555得电工作，产生方波，LED0闪亮。

电路设计测试仪按照内部实现的功能原理可分为5个单元，包括主控CPU及外围电路单元、CAN通信接口单元、测试激励单元、测试通道切换单元、测量单元，如下图：图1测试仪电路结构图如图中线框内所示为测试仪结构，CAN总线可连接上位机与测试仪通信，外部的电缆网络上标准的电缆接口通过1.2米长的转接线缆与测试仪接口的针点一一对应。

测试仪各结构单元细分功能如下：1)主控CPU系统单元该单元是线缆测试仪的核心，主要完成各项功能测试、过程控制、测试数据采集处理及存储、与上位机通信并上传测试数据等。

2)CAN通信接口单元该单元实现CAN总线数据收发功能。

3)测试激励单元该单元提供各项功能测试的激励，包括9V及以下低压激励源、20VDC-2000VDC激励源、交流100~800V AC、低压交流等激励源。

4)测试通道切换单元该单元负责将需要测试的线缆通道接入测试回路。

5)测量电路单元该单元主要负责实现电压信号的获取、调理、AD采样等，包括导通、绝缘、耐压和电容几种测试电路，主控CPU根据当前的测试模式将相应的测试电路接入测试回路。

1.1.1.1主控单元主控单元以TI公司DSP TMS320F2812为主控芯片，当接收到来自上位机的各种测试命令和数据后，开启相应的测试项目，负责完成测试电路的过程控制、测试数据的采集、处理、分析、存储、上传等功能。

其最小系统主要包括供电电路设计、时钟电路、复位电路、存储电路、FPGA电路、以及其它一些功能电路等。

本方案所选主系统控制芯片为TMS320F2812，它是TI(Texas Instruments)推出的一款面向工业控制应用的高性能定点数字信号处理器。

TMS320F2812基于高性能的32位CPU，主频最高可达150MHZ，除了具备强大的运算能力外，片内还继承了丰富的外设模块，便于构成高性能的工业测控系统。

TMS320F281x除了具有其他DSP芯片所具有的的强大运算能力和实时响应能力外，片内还集成了大容量的Flash存储器和高速RAM，并提供了许多实用与控制系统的片内外设和接口，如A/D转换模块、串行外设几颗接口SPI和SCI、增强型控制局域网接口等。

电子课程设计----网线测线仪学院：电子信息工程学院专业班级：姓名：学号：指导老师：李小松2013年12月22号目录1.设计任务与要求 (3)2.总体框图 (3)3.选择器件 (4)4.功能模块 (11)5.总体设计电路图 (16)网线测线仪一.设计任务与要求设计一个 8路网线测线仪，即要求对网线内部的每一根线进行测试，是否完好。

测试通过555定时器将信号传送到计数器，再通过译码器和选择器控制灯光的依次亮灭，判断是否完好，若亮则完好，若不亮，蜂鸣器响，则表示已坏。

二.总框体图总体框图如图1所示图1 总体框图 总体框图说明：1. 发生器：用555接成的多谐振荡器，可以通过改变R 和C 的参数，改变振荡 的频率，从而获得所需的脉冲。

2. 计数器：用74LS160接成8进制计数器，完成计数功能。

因为网线是8根线， 而且需要顺序检测，所以必须有顺序和计数的要求。

3. 74LS138译码器：完成译码功能，由计数器出来的二进制代码通过译码器译 成相应的输出。

4. 74LS153选择器：完成数据选择功能，由计数器出来的二进制代码通过选择 器控制数据的输出，即根据二进制代码选择相应的输入数据，从而 输出。

5. 灯泡显示：8个灯泡构成，通过亮灭判断网线的好坏。

三. 选择器件选择器件如表1所示脉冲发生器 74LS160结成的8进制计数器74LS138译码器74LS153数据选择器指示器表1 选择器件器件数量555定时器 174LS160计数器 174LS153数据选择器 1与非门 1灯泡8电阻 2电容 2直流电源VCC 3非门10 或门 1示波器 1蜂鸣器 1显示器 1与门8 1. 555多谐振荡器555多谐振荡器电路图如图2所示图2 多谐振荡电路把555定时器接成施密特触发器后，形成振荡器。

从电路图2中可知，通过电阻R1和R2向电容C1充电，充电到Vc1=2/3VCC时，比较器1输出低电平，输出端输出低电平，放电管导通，电容通过电阻R2和放电管放电；放电到Vc1=1/3VCC时，比较器2输出低电平，输出端输出高电平，放电管截止，电容开始充电，如此循环，产生振荡。
