网络跳线制作及测试、原理

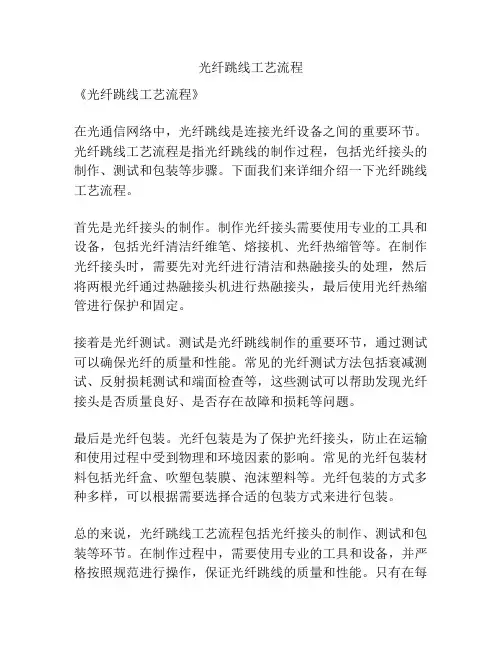

光纤跳线工艺流程
《光纤跳线工艺流程》
在光通信网络中，光纤跳线是连接光纤设备之间的重要环节。

光纤跳线工艺流程是指光纤跳线的制作过程，包括光纤接头的制作、测试和包装等步骤。

下面我们来详细介绍一下光纤跳线工艺流程。

首先是光纤接头的制作。

制作光纤接头需要使用专业的工具和设备，包括光纤清洁纤维笔、熔接机、光纤热缩管等。

在制作光纤接头时，需要先对光纤进行清洁和热融接头的处理，然后将两根光纤通过热融接头机进行热融接头，最后使用光纤热缩管进行保护和固定。

接着是光纤测试。

测试是光纤跳线制作的重要环节，通过测试可以确保光纤的质量和性能。

常见的光纤测试方法包括衰减测试、反射损耗测试和端面检查等，这些测试可以帮助发现光纤接头是否质量良好、是否存在故障和损耗等问题。

最后是光纤包装。

光纤包装是为了保护光纤接头，防止在运输和使用过程中受到物理和环境因素的影响。

常见的光纤包装材料包括光纤盒、吹塑包装膜、泡沫塑料等。

光纤包装的方式多种多样，可以根据需要选择合适的包装方式来进行包装。

总的来说，光纤跳线工艺流程包括光纤接头的制作、测试和包装等环节。

在制作过程中，需要使用专业的工具和设备，并严格按照规范进行操作，保证光纤跳线的质量和性能。

只有在每
个环节都严格把关，才能确保光纤跳线的质量和稳定性，从而保障光通信网络的正常运行。

光纤跳线制作过程
光纤跳线是一种用于连接光纤设备的电缆，通常用于将光纤设备与光纤终端连接起来，以传输高速的光信号。

光纤跳线的制作过程需要经过以下几个步骤：
1.材料准备
2.光缆剥皮
将光缆的外皮剥离，通常是使用剥线工具轻轻切开外皮，然后撕去外皮，露出里面的光纤。

3.清洁光纤
用光纤清洁纸轻轻擦拭光纤的裸露部分，确保光纤干净无尘。

这一步非常重要，因为尘埃和污垢可能会影响光信号的传输效果。

4.熔接连接器
将光纤连接器插入压接工具中，然后将光纤插入连接器的空腔中。

然后使用热缩管或其他方式将光纤连接器与光纤绳固定在一起。

5.热缩处理
将连接好的光纤连接器放入加热器中进行热缩处理。

热缩处理可以使连接器更加牢固，同时保护光纤免受损坏。

6.标记和测试
7.包装和存储
最后，将制作好的光纤跳线进行包装，并将其储存到合适的地方，以便后续使用。

光纤跳线的制作过程需要经验丰富的技术人员进行操作，因为光纤跳线的质量直接影响到光信号的传输效果。

在制作过程中，需要高度注意光纤的清洁、连接器的精确安装以及后续的测试和包装工作。

另外，制作光纤跳线的工艺过程也可能会因为不同厂商或不同型号的光缆而有所差异。

因此，在实际操作过程中，可以根据具体的光缆和连接器的要求及厂商提供的制作手册进行操作。

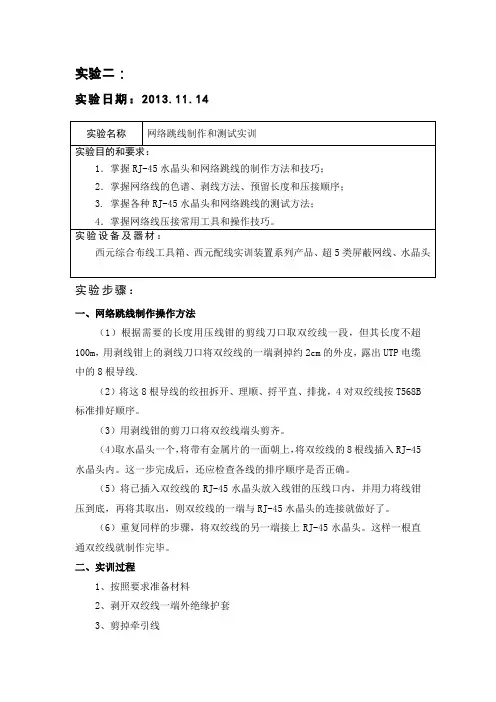

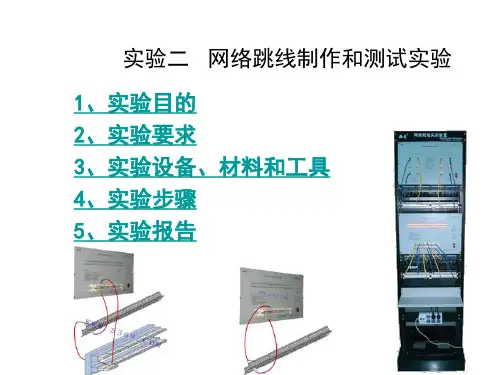

实验二：
实验日期：2013.11.14
实验步骤：
一、网络跳线制作操作方法
（1）根据需要的长度用压线钳的剪线刀口取双绞线一段，但其长度不超100m，用剥线钳上的剥线刀口将双绞线的一端剥掉约2cm的外皮，露出UTP电缆中的8根导线.
（2）将这8根导线的绞扭拆开、理顺、捋平直、排拢，4对双绞线按T568B 标准排好顺序。

（3）用剥线钳的剪刀口将双绞线端头剪齐。

（4）取水晶头一个，将带有金属片的一面朝上，将双绞线的8根线插入RJ-45水晶头内。

这一步完成后，还应检查各线的排序顺序是否正确。

（5）将已插入双绞线的RJ-45水晶头放入线钳的压线口内，并用力将线钳压到底，再将其取出，则双绞线的一端与RJ-45水晶头的连接就做好了。

（6）重复同样的步骤，将双绞线的另一端接上RJ-45水晶头。

这样一根直通双绞线就制作完毕。

二、实训过程
1、按照要求准备材料
2、剥开双绞线一端外绝缘护套
3、剪掉牵引线
4、拆开4对双绞线和8芯线并且排好线序
5、剪齐线端
6、插入RJ-45水晶头
7、压接
8、重复步骤2~7制作另一端水晶头端接
9、网络跳线测试。

光纤跳线制作过程第一步：准备工作在制作光纤跳线之前，需要先准备好所需材料和工具。

材料包括光纤连接模块、光纤连接器、光纤以及相应的配件，如套管、保护管等。

工具包括镊子、裁剪刀、清洁剂等。

第二步：清洁连接器光纤连接器是光纤跳线中最关键的部件之一，因此在制作光纤跳线之前，需要将连接器进行清洁，保证其表面的纤维光洁净。

可以使用专门的光纤连接器清洁剂和纤维布进行清洁，确保连接器表面没有灰尘和污垢。

第三步：剥除光纤外皮接下来需要将光纤外皮进行剥离，露出内部的纤芯和包覆层。

使用裁剪刀轻轻划开外皮，然后用镊子握住外皮一端，用力将其剥离。

注意要小心操作，避免损坏纤芯和包覆层。

第四步：修剪光纤在剥离外皮之后，需要根据需要修剪光纤末端，使其长度适合连接模块和连接器。

使用裁剪刀将光纤末端剪断，注意要剪得平整，以保证光纤连接质量。

第五步：清洁光纤末端剪断光纤之后，需要将光纤末端进行清洁，以确保纤维表面的洁净度。

使用光纤连接器清洁剂和纤维布轻轻擦拭光纤末端，去除残留的污垢和油脂。

第六步：安装连接模块将光纤末端插入光纤连接模块中，确保与模块的纤芯对齐。

根据不同的连接模块类型，可能需要进行一些特殊的安装操作，如旋转或按下等。

请参考连接模块的使用说明书进行操作。

第七步：安装连接器将光纤连接器插入连接模块中，并确保与连接模块的纤芯对齐。

将连接器轻轻旋转和推入，直到连接器完全插入模块。

确保连接器与模块的连接牢固，以防止断裂或松动。

第八步：固定连接器为了保护连接器和光纤，需要在连接器和连接模块之间安装一些配件，如套管、保护管等。

这些配件可以固定连接器和模块之间的连接，同时还能提供一定的保护和防护作用。

第九步：测试连接质量制作完光纤跳线之后，需要通过光纤测试仪对连接质量进行测试。

测试可以包括光损耗测试、插旋测试、反射损耗测试等。

根据测试结果，可以判断制作的光纤跳线是否合格。

第十步：完成制作当所有测试结果都正常之后，光纤跳线制作就完成了。

光纤跳线如何检测光纤跳线作为光纤网络中的重要组成部分，连接光纤设备以实现信号传输。

在光纤跳线的使用过程中，由于种种原因，跳线可能会出现故障或损坏，影响光纤网络的正常运行。

因此，对光纤跳线进行定期的检测和维护非常重要。

本文将介绍光纤跳线的检测方法，并详细讲述各种检测方法的原理和步骤。

1.目测检查：目测检查是最基本的一种光纤跳线检测方法，通过肉眼观察光纤跳线的外观，判断是否有明显的损坏或故障。

目测检查主要包括以下几个方面：1.1外部外观检查：检查光纤跳线是否有明显的划痕、弯曲或者拉断现象。

同时还要检查光纤连接头是否正常插入光纤连接器中，有无脱落、歪斜等问题。

1.2清洁检查：检查光纤跳线是否有灰尘、油渍等污染，是否清洁。

如果发现污染现象，应使用纯净的酒精擦拭光纤跳线表面，保持干净。

目测检查是一种简单但有效的光纤跳线检测方法，可以快速判断跳线是否有明显故障。

然而，目测检查只能检测到外部的损坏，对内部的故障无法判断，因此还需要进行其他检测方法的配合。

2.OTDR检测：OTDR（Optical Time Domain Reflectometer）是一种常用的光纤跳线检测设备，可以用来测量光纤跳线的损耗、衰减和故障位置等信息。

OTDR工作原理主要有两个方面：2.1发射脉冲光信号：OTDR会发射一系列的脉冲光信号进入光纤跳线，这些脉冲光信号会在光纤中传播，并在各种光纤连接和故障点处产生反射和散射。

2.2接收并分析反射光信号：OTDR会同时接收并分析反射光信号，通过计算反射光信号的强度和时间延迟等信息，可以得出光纤的反射损耗和故障位置。

使用OTDR检测光纤跳线的步骤如下：步骤1：连接OTDR设备与被测光纤跳线。

步骤2：设定OTDR的测试参数，如脉冲宽度、测试波长、采样点数等。

步骤3：开始测试，OTDR发射脉冲光信号进入光纤，同时接收并分析反射光信号。

步骤4：根据OTDR测试结果，分析光纤跳线的损耗、衰减和故障位置。

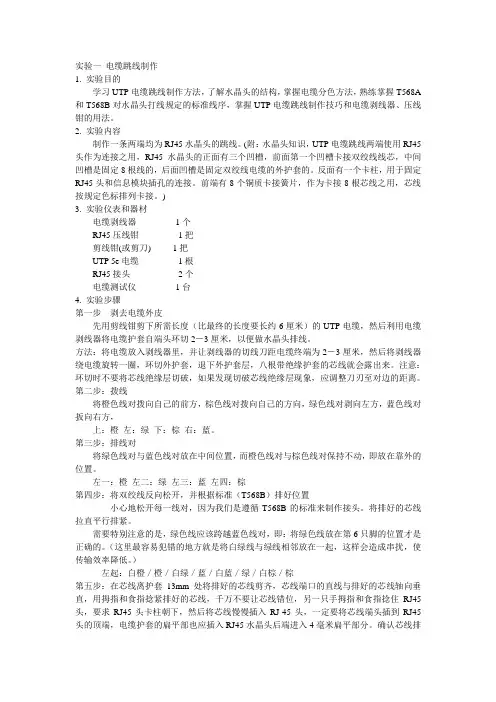

实验一电缆跳线制作1. 实验目的学习UTP电缆跳线制作方法，了解水晶头的结构，掌握电缆分色方法，熟练掌握T568A 和T568B对水晶头打线规定的标准线序，掌握UTP电缆跳线制作技巧和电缆剥线器、压线钳的用法。

2. 实验内容制作一条两端均为RJ45水晶头的跳线。

(附：水晶头知识，UTP电缆跳线两端使用RJ45头作为连接之用，RJ45水晶头的正面有三个凹槽，前面第一个凹槽卡接双绞线线芯，中间凹槽是固定8根线的，后面凹槽是固定双绞线电缆的外护套的。

反面有一个卡柱，用于固定RJ45头和信息模块插孔的连接。

前端有8个铜质卡接簧片，作为卡接8根芯线之用，芯线按规定色标排列卡接。

)3. 实验仪表和器材电缆剥线器1个RJ45压线钳1把剪线钳(或剪刀) 1把UTP 5e电缆1根RJ45接头2个电缆测试仪1台4. 实验步骤第一步剥去电缆外皮先用剪线钳剪下所需长度（比最终的长度要长约6厘米）的UTP电缆，然后利用电缆剥线器将电缆护套自端头环切2－3厘米，以便做水晶头排线。

方法：将电缆放入剥线器里，并让剥线器的切线刀距电缆终端为2－3厘米，然后将剥线器绕电缆旋转一圈，环切外护套，退下外护套层，八根带绝缘护套的芯线就会露出来。

注意：环切时不要将芯线绝缘层切破，如果发现切破芯线绝缘层现象，应调整刀刃至对边的距离。

第二步：拨线将橙色线对拨向自己的前方，棕色线对拨向自己的方向，绿色线对剥向左方，蓝色线对扳向右方，上：橙左：绿下：棕右：蓝。

第三步：排线对将绿色线对与蓝色线对放在中间位置，而橙色线对与棕色线对保持不动，即放在靠外的位置。

左一：橙左二：绿左三：蓝左四：棕第四步：将双绞线反向松开，并根据标准（T568B）排好位置小心地松开每一线对，因为我们是遵循T568B的标准来制作接头。

将排好的芯线拉直平行排紧。

需要特别注意的是，绿色线应该跨越蓝色线对，即：将绿色线放在第6只脚的位置才是正确的。

（这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。

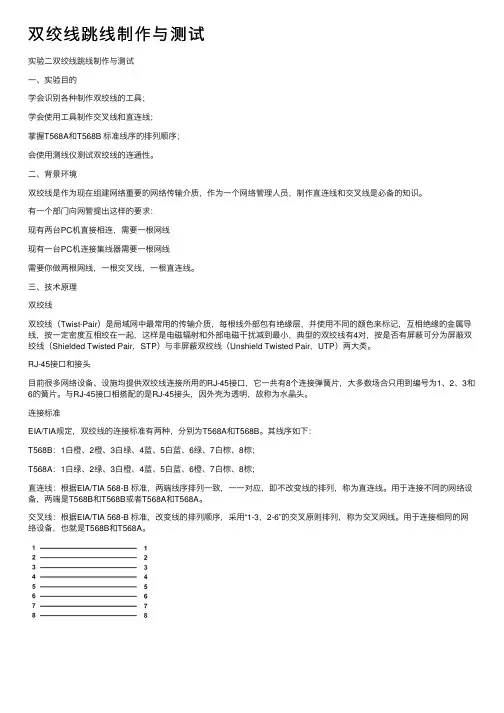

双绞线跳线制作与测试实验⼆双绞线跳线制作与测试⼀、实验⽬的学会识别各种制作双绞线的⼯具；学会使⽤⼯具制作交叉线和直连线；掌握T568A和T568B 标准线序的排列顺序；会使⽤测线仪测试双绞线的连通性。

⼆、背景环境双绞线是作为现在组建⽹络重要的⽹络传输介质，作为⼀个⽹络管理⼈员，制作直连线和交叉线是必备的知识。

有⼀个部门向⽹管提出这样的要求：现有两台PC机直接相连，需要⼀根⽹线现有⼀台PC机连接集线器需要⼀根⽹线需要你做两根⽹线，⼀根交叉线，⼀根直连线。

三、技术原理双绞线双绞线（Twist-Pair）是局域⽹中最常⽤的传输介质，每根线外部包有绝缘层，并使⽤不同的颜⾊来标记，互相绝缘的⾦属导线，按⼀定密度互相绞在⼀起，这样是电磁辐射和外部电磁⼲扰减到最⼩，典型的双绞线有4对，按是否有屏蔽可分为屏蔽双绞线（Shielded Twisted Pair，STP）与⾮屏蔽双绞线（Unshield Twisted Pair，UTP）两⼤类。

RJ-45接⼝和接头⽬前很多⽹络设备、设施均提供双绞线连接所⽤的RJ-45接⼝，它⼀共有8个连接弹簧⽚，⼤多数场合只⽤到编号为1、2、3和6的簧⽚。

与RJ-45接⼝相搭配的是RJ-45接头，因外壳为透明，故称为⽔晶头。

连接标准EIA/TIA规定，双绞线的连接标准有两种，分别为T568A和T568B。

其线序如下：T568B：1⽩橙、2橙、3⽩绿、4蓝、5⽩蓝、6绿、7⽩棕、8棕；T568A：1⽩绿、2绿、3⽩橙、4蓝、5⽩蓝、6橙、7⽩棕、8棕；直连线：根据EIA/TIA 568-B 标准，两端线序排列⼀致，⼀⼀对应，即不改变线的排列，称为直连线。

⽤于连接不同的⽹络设备，两端是T568B和T568B或者T568A和T568A。

交叉线：根据EIA/TIA 568-B 标准，改变线的排列顺序，采⽤“1-3，2-6”的交叉原则排列，称为交叉⽹线。

⽤于连接相同的⽹络设备，也就是T568B和T568A。

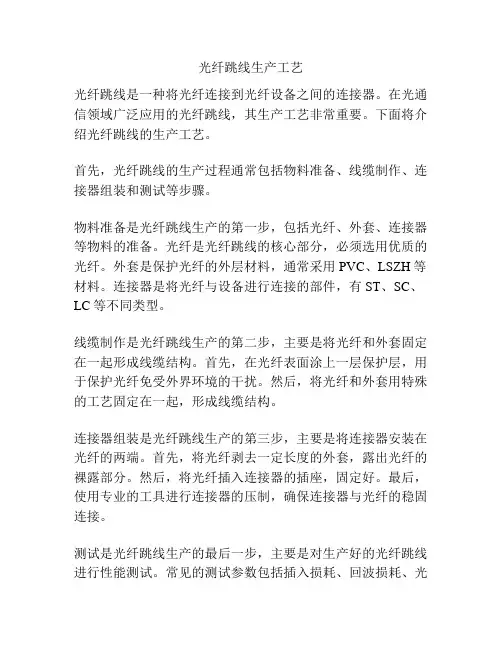

光纤跳线生产工艺
光纤跳线是一种将光纤连接到光纤设备之间的连接器。

在光通信领域广泛应用的光纤跳线，其生产工艺非常重要。

下面将介绍光纤跳线的生产工艺。

首先，光纤跳线的生产过程通常包括物料准备、线缆制作、连接器组装和测试等步骤。

物料准备是光纤跳线生产的第一步，包括光纤、外套、连接器等物料的准备。

光纤是光纤跳线的核心部分，必须选用优质的光纤。

外套是保护光纤的外层材料，通常采用PVC、LSZH等材料。

连接器是将光纤与设备进行连接的部件，有ST、SC、LC等不同类型。

线缆制作是光纤跳线生产的第二步，主要是将光纤和外套固定在一起形成线缆结构。

首先，在光纤表面涂上一层保护层，用于保护光纤免受外界环境的干扰。

然后，将光纤和外套用特殊的工艺固定在一起，形成线缆结构。

连接器组装是光纤跳线生产的第三步，主要是将连接器安装在光纤的两端。

首先，将光纤剥去一定长度的外套，露出光纤的裸露部分。

然后，将光纤插入连接器的插座，固定好。

最后，使用专业的工具进行连接器的压制，确保连接器与光纤的稳固连接。

测试是光纤跳线生产的最后一步，主要是对生产好的光纤跳线进行性能测试。

常见的测试参数包括插入损耗、回波损耗、光
纤长度等。

这些测试参数可以帮助判断光纤跳线的品质是否达到要求，并及时修复出现的问题。

总结起来，光纤跳线的生产工艺包括物料准备、线缆制作、连接器组装和测试等步骤。

通过严格按照这些步骤进行生产，可以保证光纤跳线的品质和性能。

光纤跳线生产工艺的不断优化和改进，对于提升光通信系统的可靠性和稳定性起着重要的作用。

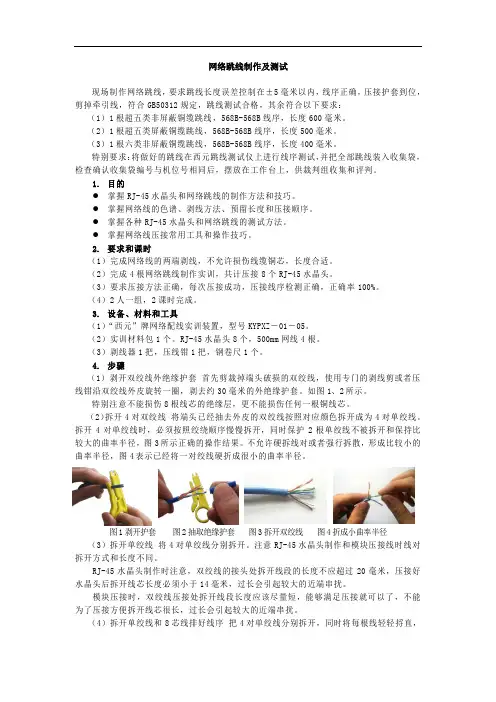

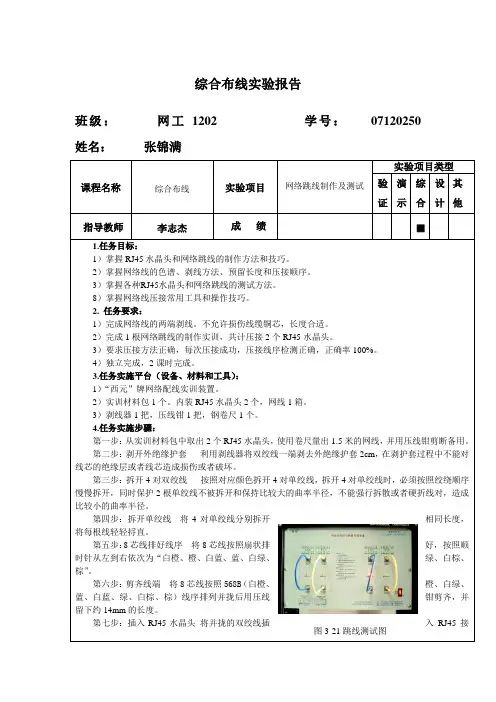

网络跳线制作及测试现场制作网络跳线，要求跳线长度误差控制在±5毫米以内，线序正确，压接护套到位，剪掉牵引线，符合GB50312规定，跳线测试合格，其余符合以下要求：（1）1根超五类非屏蔽铜缆跳线，568B-568B线序，长度600毫米。

（2）1根超五类屏蔽铜缆跳线，568B-568B线序，长度500毫米。

（3）1根六类非屏蔽铜缆跳线，568B-568B线序，长度400毫米。

特别要求：将做好的跳线在西元跳线测试仪上进行线序测试，并把全部跳线装入收集袋，检查确认收集袋编号与机位号相同后，摆放在工作台上，供裁判组收集和评判。

1.目的●掌握RJ-45水晶头和网络跳线的制作方法和技巧。

●掌握网络线的色谱、剥线方法、预留长度和压接顺序。

●掌握各种RJ-45水晶头和网络跳线的测试方法。

●掌握网络线压接常用工具和操作技巧。

2.要求和课时（1）完成网络线的两端剥线，不允许损伤线缆铜芯，长度合适。

（2）完成4根网络跳线制作实训，共计压接8个RJ-45水晶头。

（3）要求压接方法正确，每次压接成功，压接线序检测正确，正确率100%。

（4）2人一组，2课时完成。

3.设备、材料和工具（1）“西元”牌网络配线实训装置，型号KYPXZ－01－05。

（2）实训材料包1个。

RJ-45水晶头8个，500mm网线4根。

（3）剥线器1把，压线钳1把，钢卷尺1个。

4.步骤（1）剥开双绞线外绝缘护套首先剪裁掉端头破损的双绞线，使用专门的剥线剪或者压线钳沿双绞线外皮旋转一圈，剥去约30毫米的外绝缘护套。

如图1、2所示。

特别注意不能损伤8根线芯的绝缘层，更不能损伤任何一根铜线芯。

（2）拆开4对双绞线将端头已经抽去外皮的双绞线按照对应颜色拆开成为4对单绞线。

拆开4对单绞线时，必须按照绞绕顺序慢慢拆开，同时保护2根单绞线不被拆开和保持比较大的曲率半径，图3所示正确的操作结果。

不允许硬拆线对或者强行拆散，形成比较小的曲率半径，图4表示已经将一对绞线硬折成很小的曲率半径。

1 网络跳线制作与测试
1.1 项目背景
张同学刚进入公司实习，参与某网络系统工程项目，目前正处于工程前期的安装调测阶段。

为
了锻炼该同学的实际动手能力，项目经理安排张同学制作网络跳线，实现网络交换机、路由器
和终端与综合布线系统的连通。

网络跳线要求是T568B—T568B线序，长度1.5m，超五类非
屏蔽网络跳线1根，六类非屏蔽网络跳线1根。

1.2 项目目的
通过本项目可以掌握如下知识点和技能点：
●熟练掌握RJ-45水晶头和网络跳线的制作方法和技巧
●熟练掌握网络跳线的连通测试方法
●熟练掌握相关工具使用方法和操作技巧
●熟练掌握网络“小能手”的使用和操作技巧
●熟悉网线的机械结构和电气原理
●熟悉水晶头的机械结构和电气原理
1.3 系统连接图。

一、实训目的通过本次网络跳线实训，使学生掌握网络跳线的制作方法、测试方法以及故障排除方法，提高学生的动手能力和实际操作能力，为今后从事网络工程工作打下基础。

二、实训内容1. 网络跳线制作（1）了解网络跳线的分类：直通线、交叉线、同轴电缆跳线等。

（2）掌握RJ45网线制作方法，包括剥线、压线、接线等步骤。

（3）按照EIA/TIA-568A或EIA/TIA-568B标准制作网线。

（4）使用网线测试仪测试网线连通性。

2. 网络跳线测试（1）了解网线测试仪的使用方法。

（2）使用网线测试仪测试网线连通性。

（3）分析测试结果，判断网线是否合格。

3. 网络跳线故障排除（1）了解网络跳线故障类型，如短路、开路、接触不良等。

（2）根据故障现象，分析故障原因。

（3）采取相应的措施，排除故障。

三、实训步骤1. 准备材料：RJ45网线、网线测试仪、剥线钳、压线钳等。

2. 学习网络跳线制作方法，掌握EIA/TIA-568A或EIA/TIA-568B标准。

3. 按照标准制作RJ45网线，注意剥线、压线、接线等步骤。

4. 使用网线测试仪测试网线连通性，确保网线质量。

5. 学习网络跳线测试方法，了解网线测试仪的使用。

6. 使用网线测试仪测试网线连通性，分析测试结果。

7. 学习网络跳线故障排除方法，了解故障类型和原因。

8. 根据故障现象，分析故障原因，采取相应措施排除故障。

四、实训总结1. 通过本次实训，掌握了网络跳线的制作方法、测试方法和故障排除方法。

2. 提高了动手能力和实际操作能力，为今后从事网络工程工作打下基础。

3. 认识到网络跳线在计算机网络中的重要性，了解了网络跳线质量对网络稳定性的影响。

4. 总结实训过程中遇到的问题和解决方法，为今后类似实训提供参考。

五、实训心得1. 实训过程中，认真对待每一个步骤，确保制作出高质量的网线。

2. 学会使用网线测试仪，能够快速检测网线质量。

3. 掌握网络跳线故障排除方法，提高故障解决能力。

网络跳线制作和测试实训实验器材：超五类双绞线、水晶头（RJ-45）、压线钳实验内容：直连线制作、交叉线制作、线路通断测试、用交叉线实现对等双机互联知识准备：1.双绞网络线的标准接法双绞网络线一般用于星型网络的布线，每条双绞网络线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。

双绞网络线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。

超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。

如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。

一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。

2.双绞网络线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。

T568A线序1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕直通线：两头都按T568B线序标准连接。

交叉线：一头按T568A线序连接，一头按T568B线序连接。

虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。

这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。

我们平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。

只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。

3设备之间的连接方法a 网卡与网卡10M、100M网卡之间直接连接时，可以不hub，应采用交叉线接法。

b.网卡与光收发模块将网卡装在计算机上，做好设置；给收发器接上电源，严格按照说明书的要求操作；用双绞网络线把计算机和收发器连接起来，双绞网络线应为交叉线接法；用光跳线把两个收发器连接起来，如收发器为单模，跳线也应用单模的。

实验一 RJ45插头的跳线制作与测试一、实验目的1、了解RJ45+RJ11压线钳的使用方法；2、学会使用RJ45+RJ11压线钳制作数据跳线；3、了解RJ45水晶头的结构及制作方法；4、了解RJ45网络测试仪的使用方法。

二、实验设备1、RJ45+RJ11压线钳1把2、RJ45水晶头若干3、超五类线或六类线若干4、RJ45网络测试仪1套三、实验内容1、制作并测试A类数据跳线；2、制作并测试B类数据跳线。

四、实验原理1、双绞线TP(Twisted Pair)分为非屏蔽双绞线(UTP：Unshielded TP)和屏蔽双绞线(STP Shielded TP)，而屏蔽双绞线又可分为FTP(铝箔屏蔽双绞线)、SFTP(铝箔、铜网屏蔽双绞线)、SSTP(独立屏蔽双绞线)等。

2、RJ-45水晶头俗称RJ-45插头，用于数据电缆的端接，实验设备、配线架模块间的连接及变更。

如图1-1所示。

图1-1 RJ-45水晶头RJ-45水晶头通常接于双绞线的两端，形成跳线。

它们的设计与组合式插座相匹配。

RJ-45连接器是8针连接器。

线对和针序号的对应关系有两种国际标准：ANSI/TIA/EIA 568-A(图1-2)和ANSI/TIA/EIA 568-B(图1-3)。

简称为A类和B类标准，一般使用B类标准制作连接线、插座、配线架。

线对和针序号的对应关系为：1、ANSI/TIA/EIA 568-A：1-白/绿、2-绿、3-白/橙、4-蓝、5-白/蓝、6-橙、7白/棕、8-棕；2、ANSI/TIA/EIA 568-B：1-白/橙、2-橙、3-白/绿、4-蓝、5-白/蓝、6-绿、7白/棕、8-棕；1-2 ANSI/TIA/EIA 568-A 图1-3ANSI/TIA/EIA 568-B3、双绞线的分类：第1类：主要用于传输语音（此类标准主要用于20世纪80年代初之前的电话电缆），不用于数据传输。

第2类：传输频率为1MHz，用于语音传输和最高传输速率4Mbit/s的数据传输，常见于使用4Mbit/s规范令牌传递协议的旧的令牌网。

实验1 双绞线跳线的制作与测试【实验目的】理解直通线和交叉线的应用范围，掌握直通线和交叉线的制作方法。

【实验设备和环境】1. RJ45水晶头、卡线钳、双绞线、测试仪；2. 3~4人一组；【相关概念和原理】所谓跳线，是特指两端均有一个水晶头的网线。

网线采用的是RJ-45水晶头。

RJ45 水晶头由金属片和塑料构成，特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1-8，这序号做网络联线时非常重要，不能搞错。

这里，按照T568B（T568A）的标准制作双绞线。

T568B和T568A为美国电子电气工程师协会（EIA/TIA）两种双绞线制作标准。

其中T568B标准在以太网中应用较广泛。

T568B管脚编号T568A管脚编号按照双绞线两端线序的不同，我们一般划分两类双绞线：①直通线双绞线线缆的两端使用同一种标准，即同时采用T568B标准或同时采用T568A标准。

②交叉线双绞线在制作时一端采用T568B标准，另一端采用T568A标准。

线序如下：直通线：1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。

交叉线：1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B 端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。

在进行设备连接时，我们需要正确的选择线缆。

我们将设备的RJ45接口分为MDI和MDIX两类。

当同种类型的接口通过双绞线互连时，使用交叉线；当不同类型的接口通过双绞线互连时使用直通线。

通常主机和路由器的接口属于MDI，交换机和集线器的接口属于MDIX。

例如，路由器和主机相连，采用交叉线；交换机和主机相连则采用直通线。

注：N/A表示不可连接。

【实验内容和步骤】1、基本过程(1)剪下一段长度的电缆(2)用压线钳在电缆的一端剥去约2cm护套。

(3)分离4对电缆，按照所做双绞线的线序标准（T568A或T568B）排列整齐，并将线弄平直。

RJ45网线制作与测试一、实验目的1、了解RJ45+RJ11压线钳的使用方法；2、学会使用RJ45+RJ11压线钳制作数据跳线；3、了解RJ45水晶头的结构及制作方法；4、了解RJ45网络测试仪的使用方法。

二、实验设备1、RJ45+RJ11压线钳1把2、RJ45水晶头若干3、超五类线或六类线若干4、RJ45网络测试仪1套三、实验内容制作并测试B类数据跳线。

四、实验原理1、RJ-45水晶头俗称RJ-45插头，用于数据电缆的端接，实验设备、配线架模块间的连接及变更。

RJ-45水晶头通常接于双绞线的两端，形成跳线。

它们的设计与组合式插座相匹配。

RJ-45连接器是8针连接器。

线对和针序号的对应关系有两种国际标准：ANSI/TIA/EIA 568-A(图1-2)和ANSI/TIA/EIA 568-B(图1-3)。

简称为A类和B类标准，一般使用B类标准制作连接线、插座、配线架。

线对和针序号的对应关系为：ANSI/TIA/EIA 568-B：1-白/橙、2-橙、3-白/绿、4-蓝、5-白/蓝、6-绿、7白/棕、8-棕；五、实验步骤1、RJ45+RJ11压线钳的功能介绍RJ45+RJ11压线钳能够制作具有制作8针的RJ45插头和6针的RJ11插头，并具有剪线和剥线功能；2、ANSI/TIA/EIA 568-B数据跳线的制作2.1 手持压线钳(有双刀刃的面靠内；单刀刃的面靠外)，将一段的超五类线从压线钳的双刀刃面伸到单刀刃面，并向内按下压线钳的两手柄，剥取一端双绞线；2.2 按照ANSI/TIA/EIA 568-A标准，将剥取端的8根线按1-白/绿、2-绿、3-白/橙、4-蓝、5-白/蓝、6-橙、7白/棕、8-棕的顺序排成一排；2.3 取一个RJ-45水晶头(带簧片的一端向下，铜片的一端向上)，将排好的8根线成一排按顺序完全插入水晶头的卡线槽；2.4 将带线的RJ-45水晶头放入压线钳的8P插槽内，并用力向内按下压线钳的两手柄；2.5 按下RJ-45水晶头的簧片，取出做好的水晶头；重复步骤2.1～2.5，制作双绞线另一端RJ-45水晶头；2.6 将做好的跳线两端分别插入到RJ-45网络测试仪带8针的两个端口，然后将测试仪的电源开关打到“ON”的位置，此时测试仪的指示灯1～8依次闪亮，如有灯不亮，则所做的跳线不合格。
