给水工程设计基础与计算
在给水工程设计中,设计师需要考虑多方面的因素,包括供水水源、管道布局、水压计算等。
在进行设计之前,首先需要明确设计目标和需求,然后进行相关的基础计算。
设计师需要确定供水水源的选择。
水源可以是地表水、地下水或者蓄水池等。
在选择水源时,需要考虑水质、水量、供水稳定性等因素。
设计师还需要考虑水源距离城市的远近,以及输水管道的敷设条件。
设计师需要进行管道布局设计。
管道布局需要考虑供水的覆盖范围、管道的材质、直径、敷设方式等因素。
设计师需要根据实际情况确定管道的走向,避免管道的交叉和死角,确保供水的畅通。
接下来,设计师需要进行水压计算。
水压计算是设计中非常重要的一环,它直接影响到供水系统的运行效果。
设计师需要考虑水源的海拔高度、管道的长度、高差以及水流速度等因素,来计算出系统所需的水压。
除此之外,设计师还需要考虑供水系统的安全性和稳定性。
设计师需要根据当地的气候条件、地质条件等因素,来确定管道的材质和厚度,以及防止管道泄漏和堵塞的措施。
给水工程设计涉及到多方面的计算和考虑。
设计师需要在设计之前
做好充分的准备工作,明确设计目标和需求,进行合理的供水水源选择、管道布局设计和水压计算,确保设计方案的科学性和合理性。
只有这样,才能建设出安全、稳定、高效的供水系统,为人们的生活提供便利和保障。

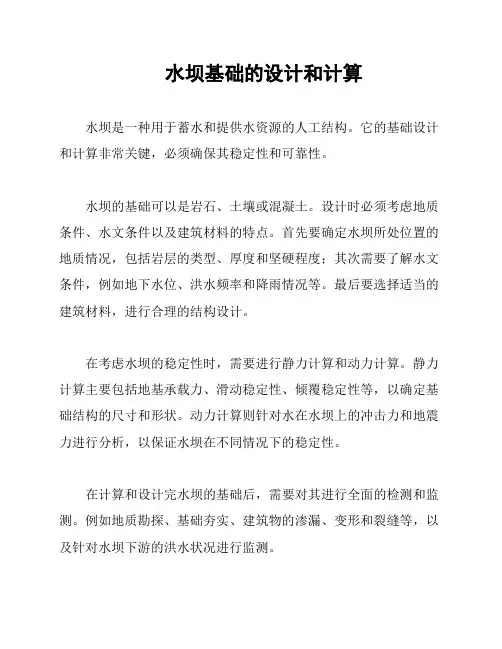

水坝基础的设计和计算
水坝是一种用于蓄水和提供水资源的人工结构。
它的基础设计和计算非常关键,必须确保其稳定性和可靠性。
水坝的基础可以是岩石、土壤或混凝土。
设计时必须考虑地质条件、水文条件以及建筑材料的特点。
首先要确定水坝所处位置的地质情况,包括岩层的类型、厚度和坚硬程度;其次需要了解水文条件,例如地下水位、洪水频率和降雨情况等。
最后要选择适当的建筑材料,进行合理的结构设计。
在考虑水坝的稳定性时,需要进行静力计算和动力计算。
静力计算主要包括地基承载力、滑动稳定性、倾覆稳定性等,以确定基础结构的尺寸和形状。
动力计算则针对水在水坝上的冲击力和地震力进行分析,以保证水坝在不同情况下的稳定性。
在计算和设计完水坝的基础后,需要对其进行全面的检测和监测。
例如地质勘探、基础夯实、建筑物的渗漏、变形和裂缝等,以及针对水坝下游的洪水状况进行监测。
总之,水坝基础的设计和计算是一项复杂而重要的工作,需要充分考虑各种因素。
合理的设计和计算不仅可确保水坝的稳定性,也可以提高水坝的使用寿命和安全性。
桩基础的设计与计算桩基础是一种常用的地基工程方法,适用于土质较差、承载能力较低的场地。
在桩基础的设计与计算中,需要考虑多种因素,包括桩的类型、长度、直径、间距等。
下面将详细介绍桩基础的设计与计算过程。
首先,桩基础设计的第一步是确定桩的类型。
常见的桩包括钢管桩、混凝土桩和木桩等。
不同类型的桩具有不同的特点和应用范围,因此需要根据具体的工程条件来选择合适的桩类型。
其次,需要确定桩的长度。
桩的长度通常由地下层的承载能力决定,一般情况下桩的长度应保证超过软土层的深度,以确保其能够承受上部结构的荷载。
然后,需要计算桩的直径。
桩的直径与其承载能力密切相关,一般情况下,桩的直径越大,其承载能力越强。
因此,在进行桩的直径计算时,需要考虑上部结构的荷载大小以及地下土层的承载能力。
最后,需要确定桩的间距。
桩的间距与桩的直径、荷载大小以及土层的承载能力有关。
通常情况下,桩的间距应保持在一定的范围内,以确保桩与桩之间的荷载传递效果比较好。
关于桩基础的计算方法,一般可以采用经验公式或者数值计算方法。
在实际工程中,常常采用经验公式进行初步估算,然后结合数值计算方法进行详细设计。
在进行桩基础计算时,需要根据具体的工程条件来采用合适的计算方法,并考虑多种因素的综合影响,将设计与实际情况相结合,确保桩基础的安全可靠。
总之,桩基础的设计与计算是一个复杂而重要的工作,需要充分考虑地基土体性质、荷载大小、桩的类型和长度等因素,并根据实际情况选择合适的计算方法。
只有在设计与计算过程中做到科学、合理、细致,才能确保桩基础的稳定性和承载能力,为工程的安全运行提供可靠保障。
1 柱下扩展基础1.1 基础编号: #8-31.2 地基承载力特征值 1.2.1 计算公式:《建筑地基基础设计规范》(GB 50007-2002) fa = fak + ηb * γ * (b - 3) + ηd * γm * (d - 0.5) (式 5.2.4)式中:fak =270.00kPa ηb =0.00ηd = 4.40基底以下γ =10.00kN/m基底以上γm =17.50kN/mb = 1.80md = 1.70m当 b = 1.500m < 3m 时,按 b = 3m 1.2.2 代入(式 5.2.4)有:修正后的地基承载力特征值 :fa = 362.40kPa1.2.3天然地基基础抗震验算时,地基土抗震承载力按《建筑抗震设计规范》(GB 50011-2001)(式 4.2.3)调整: 地基土抗震承载力提高系数 ξa = 1.30faE = ξa * fa =471.12kPa 1.3 基本资料 1.3.1柱子高度(X 方向)hc =500.00mm 柱子宽度(Y 方向)bc =500.00mm 1.3.2 柱下扩展基础计算(绿色为需输入数据,红色为计算结果)估算需要基础底面积A0=Nk/(fa-γm*ds)= 3.04m1.3.3基础底面宽度(X方向)b =1800.00mm底面长度(Y方向)L=2400.00mm基础根部高度 H =1000.00mm1.3.3 X 轴方向截面面积 Acb = h1 * b + (b + hc + 100) * (H - h1) / 2 = 0.45m Y 轴方向截面面积 Acl = h1 * l + (l + bc + 100) * (H - h1) / 2 = 0.45m 1.3.4 基础宽高比 基础柱边宽高比: (b - hc) / 2 / H =0.65≤ 2(L - bc) / 2 / H =0.95≤ 21.4 控制内力 1.4.11.5 轴心荷载作用下 pk = (Fk + Gk) / A (式 5.2.2-1) pk = 269.86kPa≤ faE,满足要求,OK!*******************************************************************************1.6 偏心荷载作用下 *pkmax = (Fk + Gk) / A + mk / W(用于e≤[e])(式 5.2.2-2) *Pkmax= 2/3*(Fk+Gk)/(b*ay)(用于e>[e]) (式 5.2.2-4) *pkmin = (Fk + Gk) / A - mk / W (式 5.2.2-3) ********************************************************************************X方向计算偏心矩ex = mky / (Fk + Gk) =0.063max=b/2-ex=0.837m[ey]=b/6=0.300mex≤ [ex]基础底面抵抗矩Wx = L *b *b / 6 = 1.296m pkmaxX =326.42kPa ≤ 1.2*faE ,满足要求。
基础设计计算范文在设计领域中,基础设计计算是指在进行设计过程中需要进行的一系列数学计算。
这些计算旨在确保设计的正确性、准确性和可行性。
在本文中,我们将探讨一些基础设计计算的例子,并解释它们的用途和方法。
首先,我们来看一下对于建筑设计而言最基础的设计计算之一:结构力学计算。
在进行建筑结构设计时,设计师需要计算建筑物承受的荷载和力的分布情况,以确定结构的稳定性和安全性。
这些计算包括静态荷载计算、动态荷载计算和地震荷载计算等。
静态荷载计算通过计算建筑物承受的自重、居住负荷和风荷载等,确定结构所受到的力的大小和分布。
动态荷载计算则通过考虑地震、风力和交通振动等外界力,分析结构的响应情况。
地震荷载计算主要是针对地震区域,通过考虑地震作用的概率和强度,确定建筑物结构的耐震能力。
接下来,我们来看一下电气设计中的基础设计计算。
在进行电气系统设计时,设计师需要计算电流、电压、功率等参数,以确定合适的电气设备和电线规格。
例如,对于电路设计,设计师需要计算电路中的电流和电压,以选择合适的电源和电器组件;对于电线设计,设计师需要计算电线所能承受的电流负荷,以选择合适的电线截面积。
此外,还需要计算接地电阻、光照度、照明功率等其他参数,以确保电气系统的正常运行和安全性。
除了结构力学和电气设计,基础设计计算还包括其他许多方面。
例如,在机械设计中,设计师需要计算机械部件的尺寸、材料、强度等参数,以确保机械装置的正确性和可靠性。
在流体力学中,需要计算流体的速度、压力、流量等参数,以研究流体的运动和特性。
在热传导领域,设计师需要计算材料的热传导性能、温度分布等参数,以确定热传导过程的特点。
在进行基础设计计算时,设计师通常使用计算机辅助设计(CAD)软件和专业计算软件。
这些软件提供了各种计算功能和模拟工具,可以帮助设计师进行复杂的设计计算。
此外,设计师还需要掌握相关的数学知识和计算方法,以便正确应用设计计算公式和算法。
在设计过程中,基础设计计算起着至关重要的作用。
塔吊基础设计计算设计塔吊的基础,就好比盖房子先要打好地基一样,可不是随随便便的事儿,得一步一步来:算重量和压力:先得摸清楚塔吊自身的重量有多大,再加上它能吊多重的货物,还得考虑到风吹过来的力、地震可能带来的冲击力,把这些力气统统算清楚。
挑基础样式:看看工地的地势和地质条件,选择合适的地基类型,比如独立基础(就像单独的一块大石头垫底)、连片基础(很多块石头连起来)或者打入地下的桩基础(像一根根钉子钉在地下)。
力量怎么传过去:接下来想象一下这些力气是怎么从塔吊传到地基上的,算出每个部位承受的压力有多大。
地基扛不扛得住:土壤能承受多大的压力,得根据地质报告来判断。
就像你得知道土地有多硬实,能撑得起多重的东西。
然后算算这块地基能不能顶住塔吊传下来的全部力气,包括抗压、抗弯折和抵抗剪切破坏的能力。
稳不稳定:考虑塔吊在工作时会不会被吹倒或者歪斜,就像一棵大树扎根在地上,得保证它稳稳当当的。
量体裁衣做基础:根据前面的计算结果,给地基设计合适的大小和深度,就像给塔吊穿鞋,得大小合适、底子扎实。
桩基础的细节设计:如果是用桩基础,那还要考虑桩的数量、粗细、打入地下的长度,还有桩顶上的承台怎么设计。
反复检查调整:设计出来了,还要反复检查,看这地基结实不结实,牢不牢靠,不达标的就调整,比如把地基做大点,或者多打几根桩。
施工方法和材料:设计好了,就要定施工方案,选好材料,就像烹饪要有食谱和食材一样,确保施工质量杠杠的。
权威认证:最后,设计成果要给专家和有关部门审核,通过了才算合格,就像考试答完了卷子,得老师批改过了才能安心。
总而言之,设计塔吊基础就像是给塔吊打造一个稳固有力的家,得方方面面都考虑周全,才能保证塔吊在工地上安全高效地工作。
独立基础设计计算过程独立基础设计计算过程是指在建筑、工程等领域中,针对独立基础的设计过程中所进行的一系列计算。
独立基础是指不与其他结构直接连接的基础,它是通过自身体积和重力来保证建筑物或设备的稳定性和安全性。
以下是一个独立基础设计计算过程的详细说明。
1.确定设计参数:首先,需要确定设计参数,包括建筑物或设备的负荷、土壤性质、设计寿命等。
这些参数将对后续的计算过程产生重要影响。
2.土壤力学计算:根据土壤性质和设计参数,需要进行土壤力学计算。
主要包括土壤承载力计算、地基沉降计算和土压力计算等。
这些计算可以根据土壤力学公式和经验公式进行,以确定土壤对基础的承载能力和变形情况。
3.基础尺寸计算:根据土壤力学计算的结果,可以确定基础的尺寸。
基础尺寸的计算一般遵循平衡原理和安全性要求。
在计算过程中,需要考虑基础的宽度、长度和深度等因素,以保证基础的稳定性和承载能力。
4.受力分析:在确定基础尺寸后,需要进行受力分析。
这个过程主要是根据建筑物或设备的负荷分布和基础的几何形状,计算出基础的受力情况。
受力分析可以通过静力学原理和结构力学公式进行,以确定基础的内力和应力情况。
5.钢筋设计:在受力分析的基础上,需要进行钢筋设计。
钢筋设计主要是根据基础的受力情况,计算所需的钢筋数量和钢筋的布置方式。
在设计过程中,需要考虑钢筋的抗弯能力和抗拉能力等因素,以满足基础的强度和刚度要求。
6.混凝土设计:在完成钢筋设计后,需要进行混凝土设计。
混凝土设计主要包括确定混凝土的强度等级、配筋率和混凝土覆盖厚度等。
这些计算可以通过混凝土设计规范和相关公式进行,以保证基础的抗压和抗剪能力。
7.施工建议:最后,根据基础设计的结果,需要提出施工建议。
施工建议主要包括基础施工方法与步骤,施工时需要注意的问题和措施,以及基础质量控制的要求等。
这些建议可以保证基础在施工过程中的质量和安全性。
综上所述,独立基础设计计算过程包括确定设计参数、土壤力学计算、基础尺寸计算、受力分析、钢筋设计、混凝土设计和施工建议等步骤。
柱下条形基础简化计算及其设计步骤一、适用范围:柱下条形基础通常在下列情况下采用:1、多层与高层房屋无地下室或有地下室但无防水要求,当上部结构传下的荷载较大,地基的承载力较低,采用各种形式的单独基础不能满足设计要求时。
